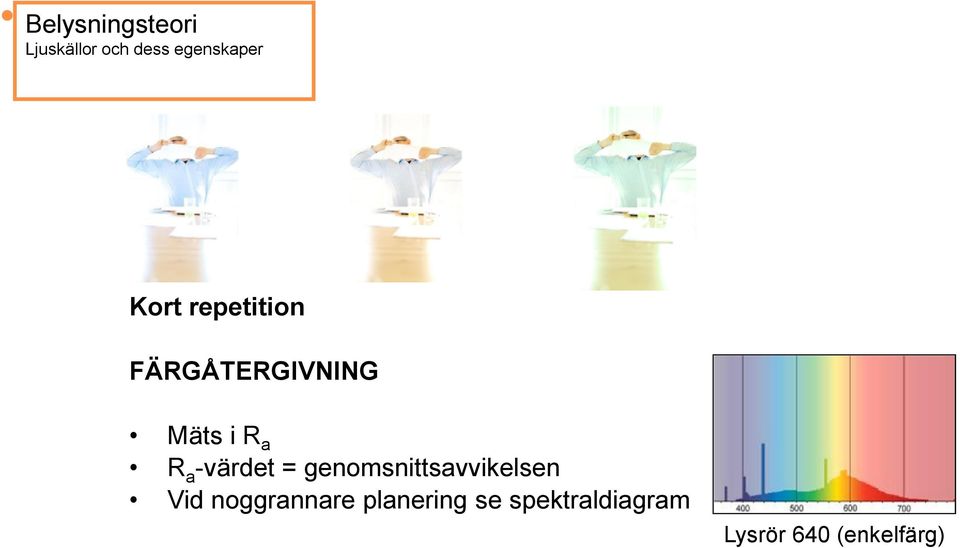

2 Belysningsteori Ljuskällor och dess egenskaper Kort repetition FÄRGÅTERGIVNING Mäts i R a R a -värdet = genomsnittsavvikelsen Vid noggrannare planering se spektraldiagram Lysrör 640 (enkelfärg)

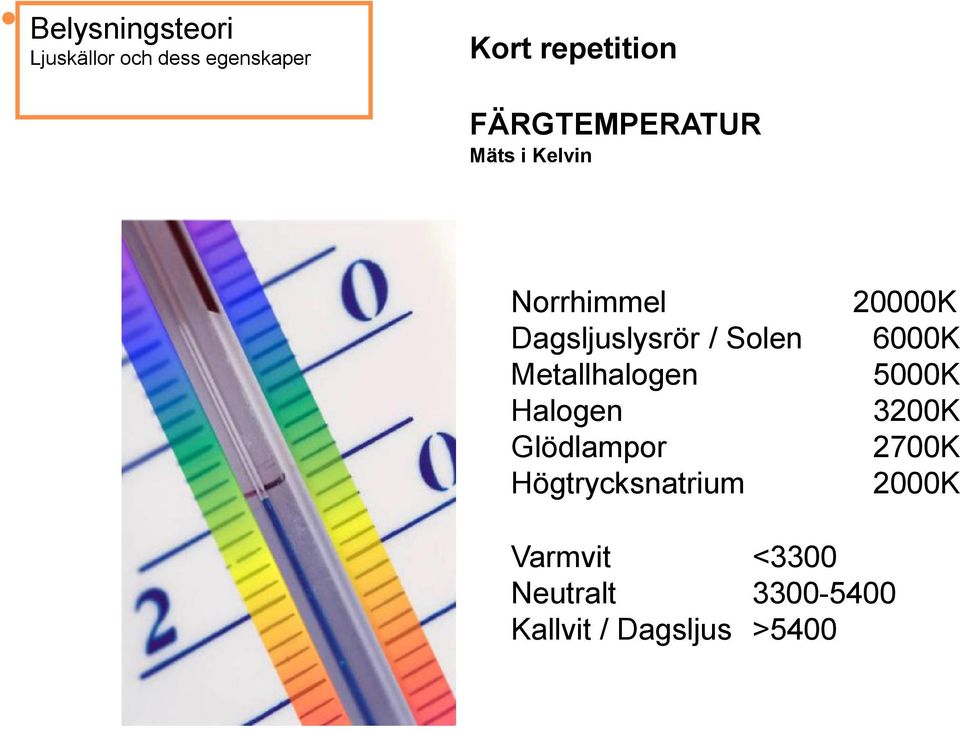

3 Belysningsteori Ljuskällor och dess egenskaper Kort repetition FÄRGTEMPERATUR Mäts i Kelvin Norrhimmel Dagsljuslysrör / Solen Metallhalogen Halogen Glödlampor Högtrycksnatrium 20000K 6000K 5000K 3200K 2700K 2000K Varmvit <3300 Neutralt Kallvit / Dagsljus >5400

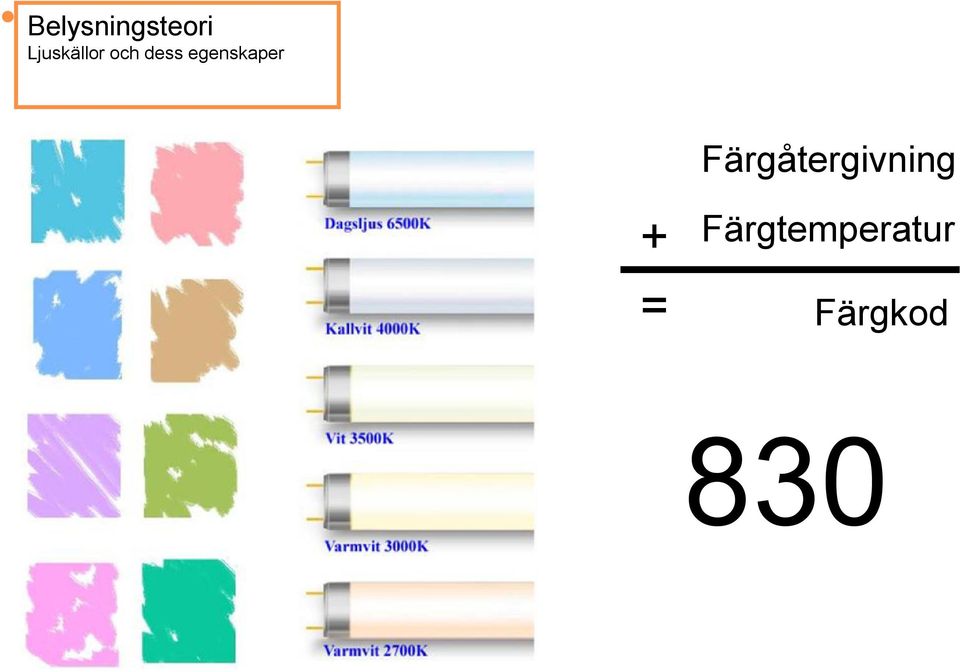

4 Belysningsteori Ljuskällor och dess egenskaper Färgåtergivning + Färgtemperatur = Färgkod 830

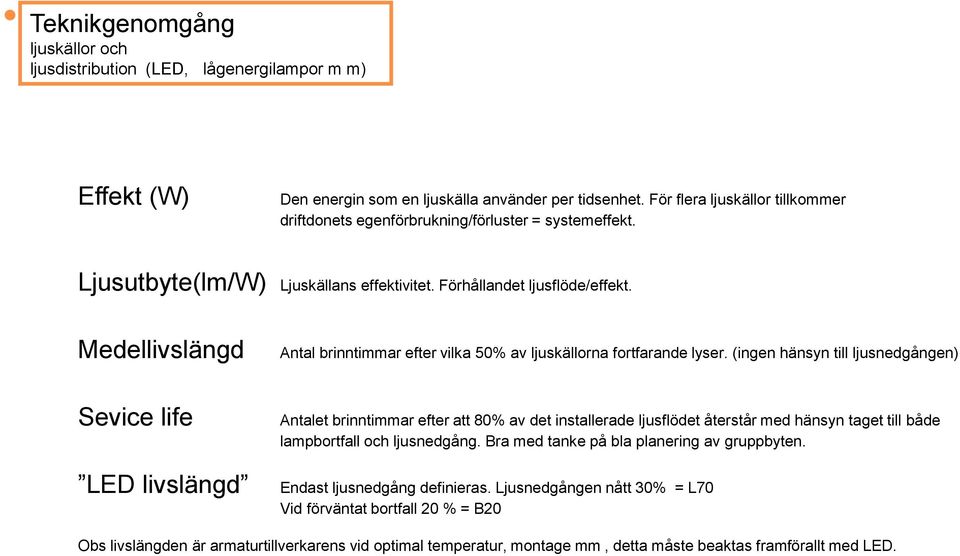

5 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Effekt (W) Den energin som en ljuskälla använder per tidsenhet. För flera ljuskällor tillkommer driftdonets egenförbrukning/förluster = systemeffekt. Ljusutbyte(lm/W) Ljuskällans effektivitet. Förhållandet ljusflöde/effekt. Medellivslängd Antal brinntimmar efter vilka 50% av ljuskällorna fortfarande lyser. (ingen hänsyn till ljusnedgången) Sevice life Antalet brinntimmar efter att 80% av det installerade ljusflödet återstår med hänsyn taget till både lampbortfall och ljusnedgång. Bra med tanke på bla planering av gruppbyten. LED livslängd Endast ljusnedgång definieras. Ljusnedgången nått 30% = L70 Vid förväntat bortfall 20 % = B20 Obs livslängden är armaturtillverkarens vid optimal temperatur, montage mm, detta måste beaktas framförallt med LED.

6 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) LBS, LDS Lamp Designation System Armaturtillverkarnas beteckning på ljuskälla. Begränsad i vissa fall då det krävs en exakt ljuskälla för ett visst behov. ILCOS International Lamp Coding System Ljuskälletillverkarnas beteckning på ljuskälla

7

8

9

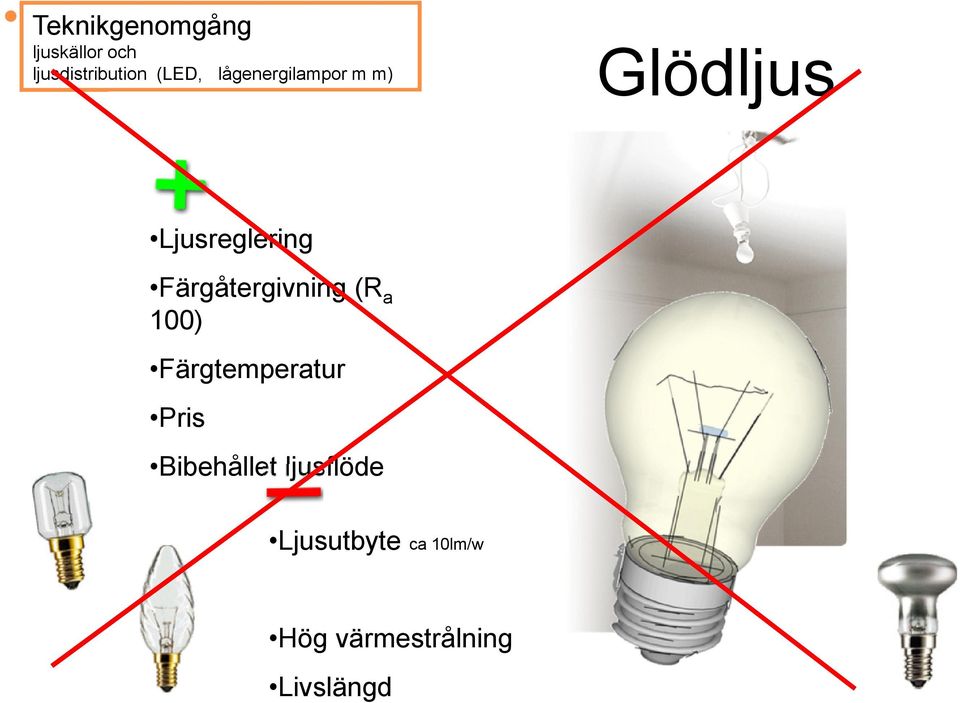

10 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Glödljus Ljusreglering Färgåtergivning (R a 100) Färgtemperatur Pris Bibehållet ljusflöde Ljusutbyte ca 10lm/w Hög värmestrålning Livslängd

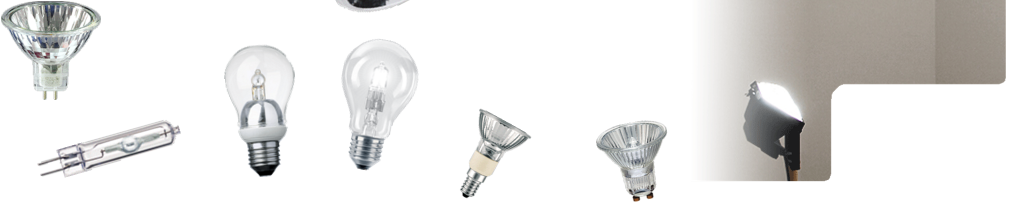

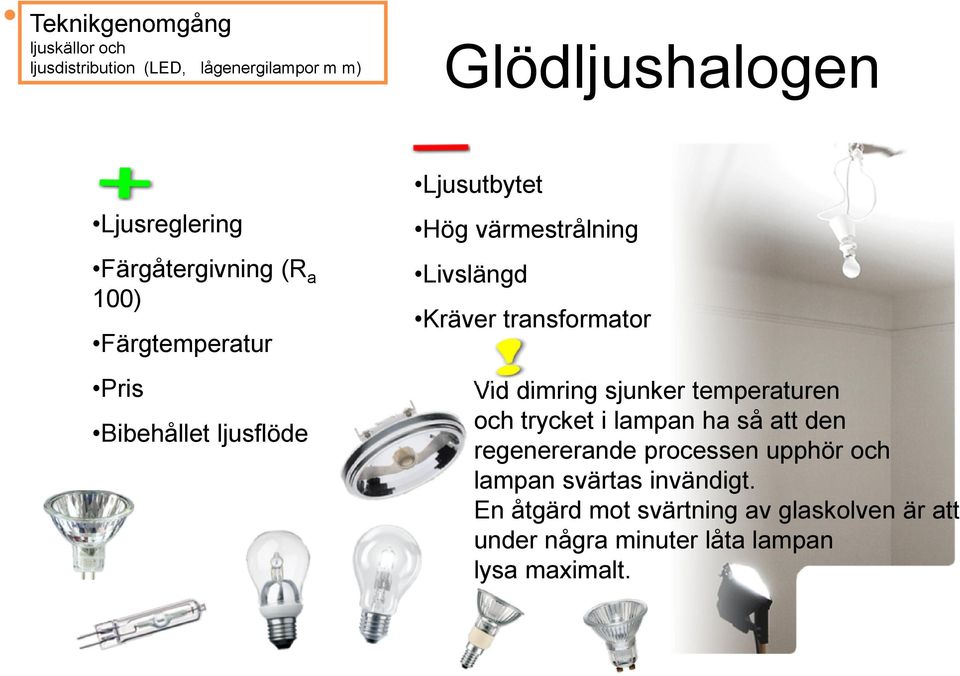

11 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Glödljushalogen Ljusreglering Färgåtergivning (R a 100) Färgtemperatur Pris Bibehållet ljusflöde Ljusutbytet Hög värmestrålning Livslängd Kräver transformator Vid dimring sjunker temperaturen och trycket i lampan ha så att den regenererande processen upphör och lampan svärtas invändigt. En åtgärd mot svärtning av glaskolven är att under några minuter låta lampan lysa maximalt.

12

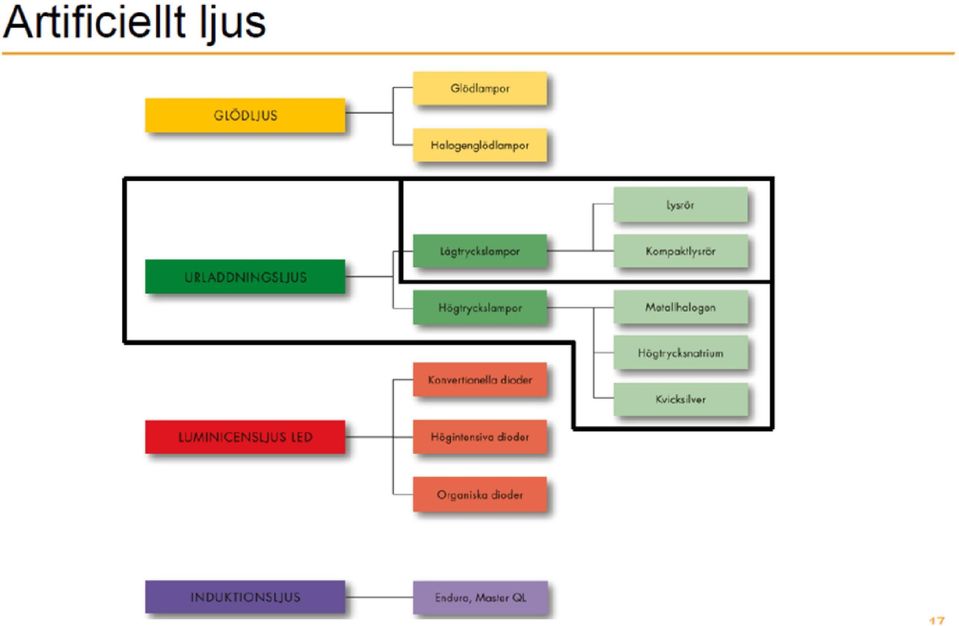

13

14 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Lysrör Ljusreglering (HF-drift, ej amalgam) Ljusutbyte (<105 lm/w) Färgåtergivning (R a <98) Flera val av färgtemperatur Livslängd (SL tim) Pris Låg värmestrålning Innehåller kvicksilver Försämrat ljusflöde vid låg temperatur Kräver förkopplingsdon Inbränning av ljuskälla på 100% effekt i 100 tim måste ske innan ljusreglering och luxmätning

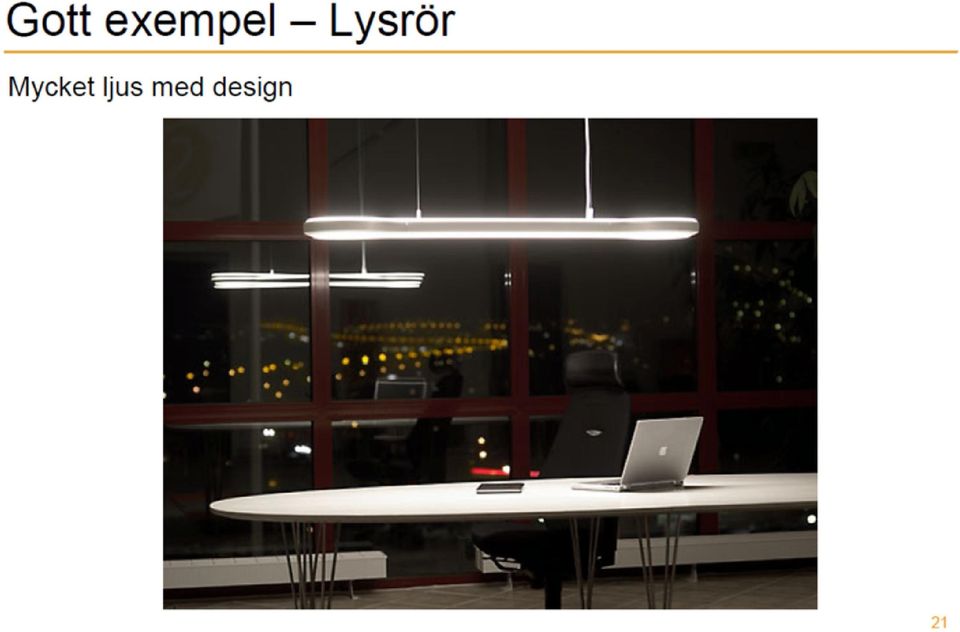

15

16

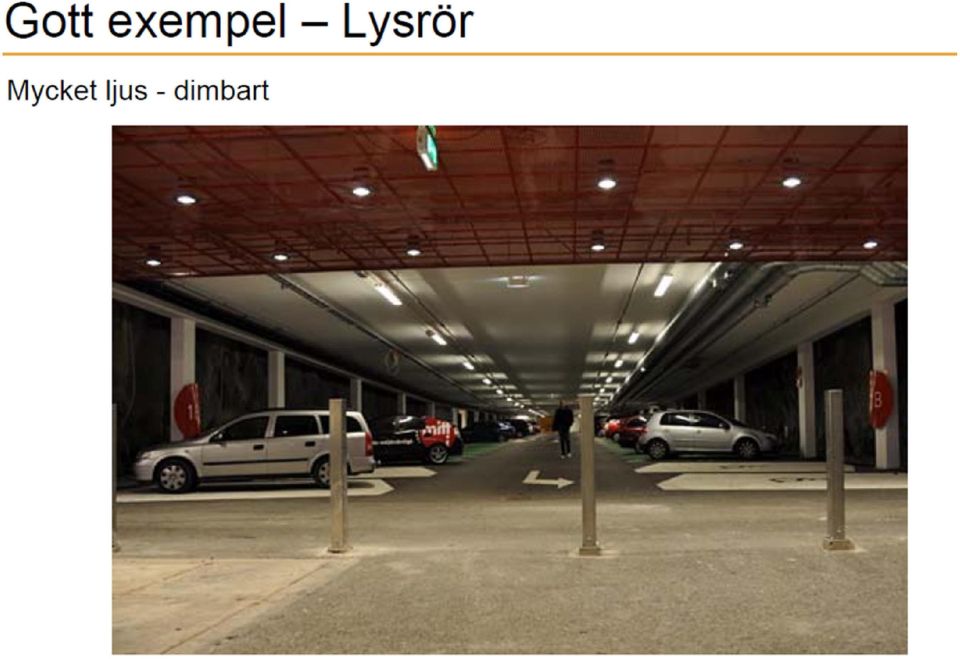

17

18 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Kompaktlysrör Ljusreglering (HF-drift, 4 stift. Ej amalgam) Ljusutbyte(<90 lm/w) Färgåtergivning(R a <98) Flera val av färgtemperatur Livslängd(SL 7000 timmar) Pris Låg värmestrålning Inbränning av ljuskälla på 100% effekt i 100 tim måste ske innan ljusreglering och luxmätning Innehåller kvicksilver Försämrat ljusflöde vid låg temperatur Kräver förkopplingsdon

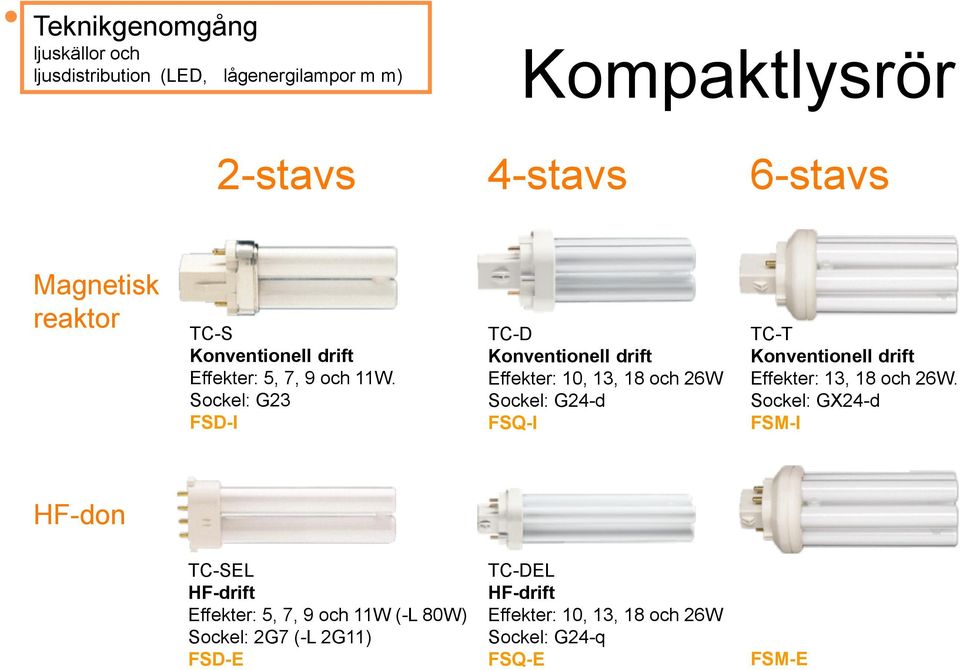

19 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Kompaktlysrör 2-stavs 4-stavs 6-stavs Magnetisk reaktor TC-S Konventionell drift Effekter: 5, 7, 9 och 11W. Sockel: G23 FSD-I TC-D Konventionell drift Effekter: 10, 13, 18 och 26W Sockel: G24-d FSQ-I TC-T Konventionell drift Effekter: 13, 18 och 26W. Sockel: GX24-d FSM-I HF-don TC-SEL HF-drift Effekter: 5, 7, 9 och 11W (-L 80W) Sockel: 2G7 (-L 2G11) FSD-E TC-DEL HF-drift Effekter: 10, 13, 18 och 26W Sockel: G24-q FSQ-E TC-TEL HF-drift Effekter: W. Sockel: GX24-q FSM-E

20

21 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Metallhalogen Kvartsbrännare vitt ljus, utomhus Keramisk brännare vitt ljus används inomhus Färgåtergivning (R a 80-90) Livslängd (< timmar, medel) Flera färgtemperaturer Ljusfärg Ljuskaraktär Ljusutbyte (<100lm/W) Behåller ljusflödet under hela livslängden Låg värmestrålning Innehåller kvicksilver Pris Begränsad ljusreglering Kräver förkopplingsdon Lång upptändning

22

23

24

25 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Högstrycksnatrium Livslängd (< timmar, medel) Pris Ljusutbyte (<100lm/W) Innehåller kvicksilver Färgåtergivning (Ra 20-90) Ljusfärg Ej ljusreglering Kräver förkopplingsdon Lång upptändning Den lite bättre ljuskällan (White Son, SDW-T) som har bättre RA (80-90) kan med fördel användas för belysa fasader, parker mm

26

27

28 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Lågtrycksnatrium Livslängd (< timmar, medel) Ljusutbyte (<180lm/W) Pris Innehåller kvicksilver Färgåtergivning R a 20 Färgtemperatur(2000K) Ljusfärg Begränsad ljusreglering Kräver förkopplingsdon

29

30 60 000h livslängd evigt liv Ingen ljuskälla mer ett lampsystem

31

32 Teknikgenomgång ljuskällor och ljusdistribution (LED, lågenergilampor m m) Ljusreglering (pulsbreddsmodulering ) Tänder direkt Ljusutbyte (<50 lm/w) Färgåtergivning (R a <98) Flera val av färgtemperatur Flera val av ljusfärg Livslängd(<40000 timmar) Ingen IR- eller UVstrålning Skaktålig Inget kvicksilver Storleken Extremt temperaturkänslig Ändrar färgtemperatur och ljusfärg Pris Kräver förkopplingsdon Avsaknad av standarder Ej färdigutvecklad

33 Varför belysa med LED? Energieffektivisera? Livslängden? Färgväxling? Byggnadstekniska anledningar? ligga i framkant?

34 Viktigt att informera om ALLA förutsättningar! Fortfarande barnsjukdomar? Varierande kvalité Värmen, Värmen och åter värmen! Bygger mycket på höjden? Trasig ljuskälla = trasig armatur Byta hela armaturen, finns den kvar då? Energibesparing?

35 Var fungerar LED anläggningar bra. Utomhus Effektljus Färgväxling Vid lägre belysningsstyrkor

36 Vad har hänt hittills? Finns många anläggningar som inte hållit vad de lovat

37 Kulturhuset

38 Uppdragsförutsättningar Entré, ljus och öppen yta med läsplatser Tydlig reception Scen för olika föreställningar / föreläsningar Bibliotek med allmänljus Galleri

39 Allmänljus Önskemål om LED med tanke på energibesparing! E med 500 lux!

40 Allmänljus Högre effekt Fler antal armaturer Dyrare armaturer? 35st LED 34W 12 W/m 25st Kompaktlysrör 42W 11.8 W/m

41 Allmänljus Mindre utrymmen Lägre krav på belysningsstyrkor Färre armaturer om ett byte måste ske LED - Maria Hildeby

42 Vertikalbelysning Krav från beställaren: Energisnål Belysa konst Dimbar -Lågvoltshalogen, metallhalogen LED? -En begränsad yta som ska belysas med en dimbar ljuskälla

43 Teater

44 Teater -Låga belysningsstyrkor -Höga takhöjder -Färgväxling -DMX styrning = Teater -Varmt, inbjudande salongsljus - Städbelysning, arbetsbelysning

45 Teater Salongsljus - LED RGB -LED Städbelysning - kompaktlysrör

46 Glöm inte bort varför! Tänk igenom valet av ljuskälla. Varför väljs det ena eller det andra. Informera beställaren om alla förutsättningar LED - Maria Hildeby

47 ljuskälleutveckling

48 Ljuskvalitet och ljuskvantitet Kvalitet, färgåtergivning - RA Kvantitet, effektivitet lumen/watt GLÖDLJUS HALOGEN LYSRÖR KOMPAKTLYSRÖR METALLHALOGEN LED KVICKSILVER HÖGTRYCKSNATRIUM

49 Service life livslängdsangivelser Anges för lysrör och kompaktlysrör För många typer av metallhalogen, natrium och kvicksilverljuskällor anges Servicelife 70% Medellivslängd Anges för glödlampor, halogenlampor, lågenergilampor och vissa urladdningslampor Mätningarna utförs enligt den europeiska standardnormen (IEC/EN 60081), 3 timmars tändcykler (2,75 timmar tänd, 0,25 timmar släckt) vid en omgivningstemperatur på 25 0 C. LED saknar en internationell standard för livslängdsangivelser. L70 anger 70% bibehållet ljusflöde efter X antal timmar vid en omgivningstemperatur på X 0 C och en mätpunktstemperatur på X 0 C

50 Miljöpåverkan Miljöprofil papper

51 Miljöpåverkan Miljöprofil kvicksilverbatterier

52 Miljöpåverkan Miljöprofil ljuskällor
