KÖPGUIDE. LED Dimning. Färgtemperatur

Transkript

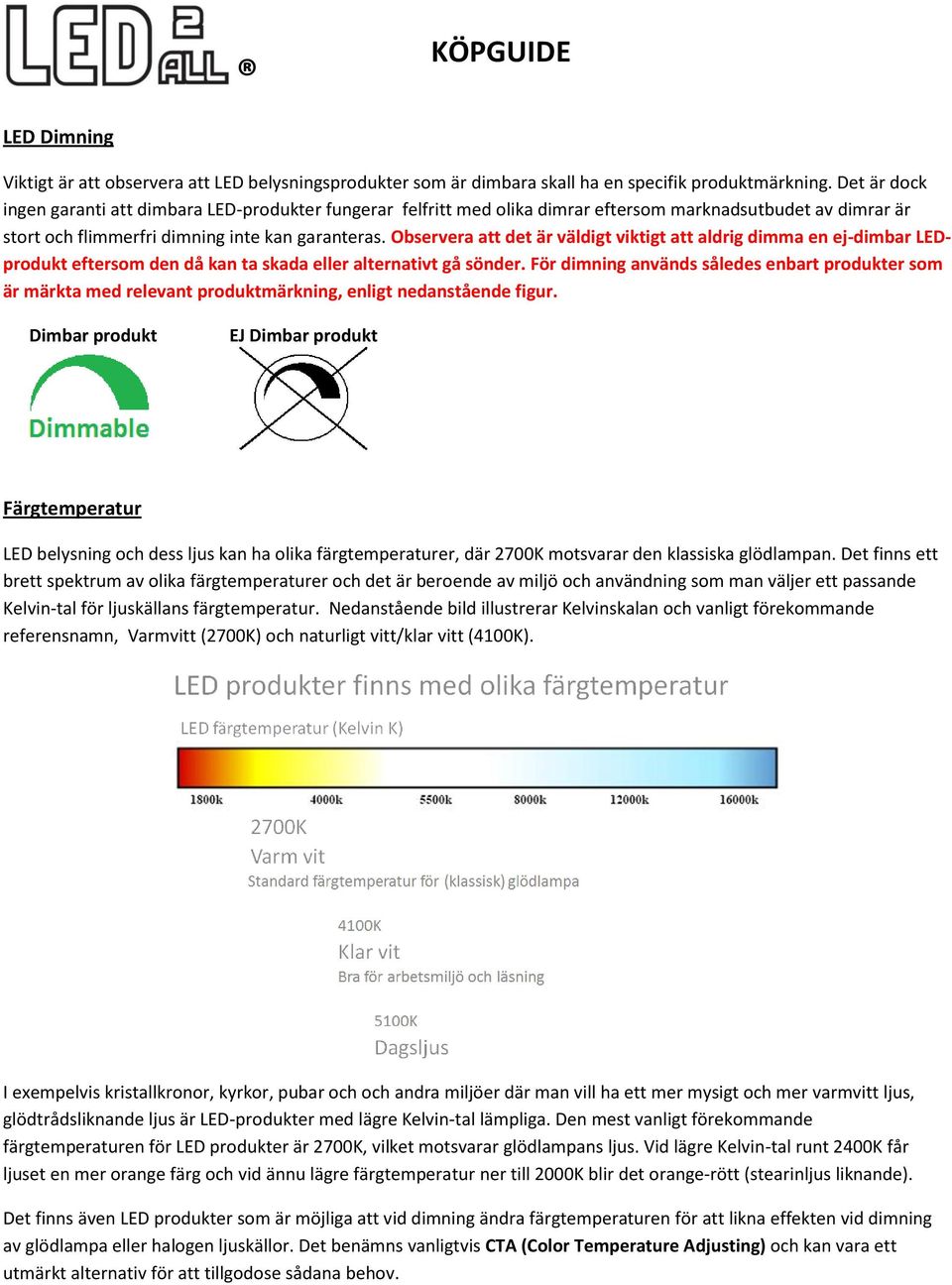

1 LED Dimning Viktigt är att observera att LED belysningsprodukter som är dimbara skall ha en specifik produktmärkning. Det är dock ingen garanti att dimbara LED-produkter fungerar felfritt med olika dimrar eftersom marknadsutbudet av dimrar är stort och flimmerfri dimning inte kan garanteras. Observera att det är väldigt viktigt att aldrig dimma en ej-dimbar LEDprodukt eftersom den då kan ta skada eller alternativt gå sönder. För dimning används således enbart produkter som är märkta med relevant produktmärkning, enligt nedanstående figur. Dimbar produkt EJ Dimbar produkt Färgtemperatur LED belysning och dess ljus kan ha olika färgtemperaturer, där 2700K motsvarar den klassiska glödlampan. Det finns ett brett spektrum av olika färgtemperaturer och det är beroende av miljö och användning som man väljer ett passande Kelvin-tal för ljuskällans färgtemperatur. Nedanstående bild illustrerar Kelvinskalan och vanligt förekommande referensnamn, Varmvitt (2700K) och naturligt vitt/klar vitt (4100K). I exempelvis kristallkronor, kyrkor, pubar och och andra miljöer där man vill ha ett mer mysigt och mer varmvitt ljus, glödtrådsliknande ljus är LED-produkter med lägre Kelvin-tal lämpliga. Den mest vanligt förekommande färgtemperaturen för LED produkter är 2700K, vilket motsvarar glödlampans ljus. Vid lägre Kelvin-tal runt 2400K får ljuset en mer orange färg och vid ännu lägre färgtemperatur ner till 2000K blir det orange-rött (stearinljus liknande). Det finns även LED produkter som är möjliga att vid dimning ändra färgtemperaturen för att likna effekten vid dimning av glödlampa eller halogen ljuskällor. Det benämns vanligtvis CTA (Color Temperature Adjusting) och kan vara ett utmärkt alternativ för att tillgodose sådana behov.

2 Lamp / Spolight fattningar Viktiga termer och förkortningar Lumen (lm) Mäter luminärt flöde. Lumen (lm) är måttet för lampors distribuerade ljusflöde. Watt (W) Mäter effekt. Ju mer elenergi lampan förbrukar, desto högre Watt tal har lampan. För en gammal glödlampa blir endast ca 10% av den förbrukade energin omvandlad till ljus och resten blir till värme (onödig). För LED kan energi faktorn vara så hög som 80%, vilket innebär att 80% av elenergin blir omvandlad till ljus. En glödlampa på 60W kan ersättas med LED på ca 7W och ge samma ljusmängd. Efficacy (lm/w) Mäter luminärt flöde / Watt (lm/w). Ett viktigt mått på effektivitet för lampor. Moderna LED produkter kan idag ha ett värde på mer än 100lm/W. Kelvin (K) En ljuskällas emitterade ljus färgtemperatur mäts i Kelvin (K). Klassiska glödlampor har ett normalt värde på 2700K (varm vitt). Högre värden ger ett mer vitt ljus (kallare) och mer dagsljus liknande ljus, dagsljus har ett högt värde på ca 5100K. Ra/CRI. Ra (Rendering average) / CRI (Color Rendering Index)

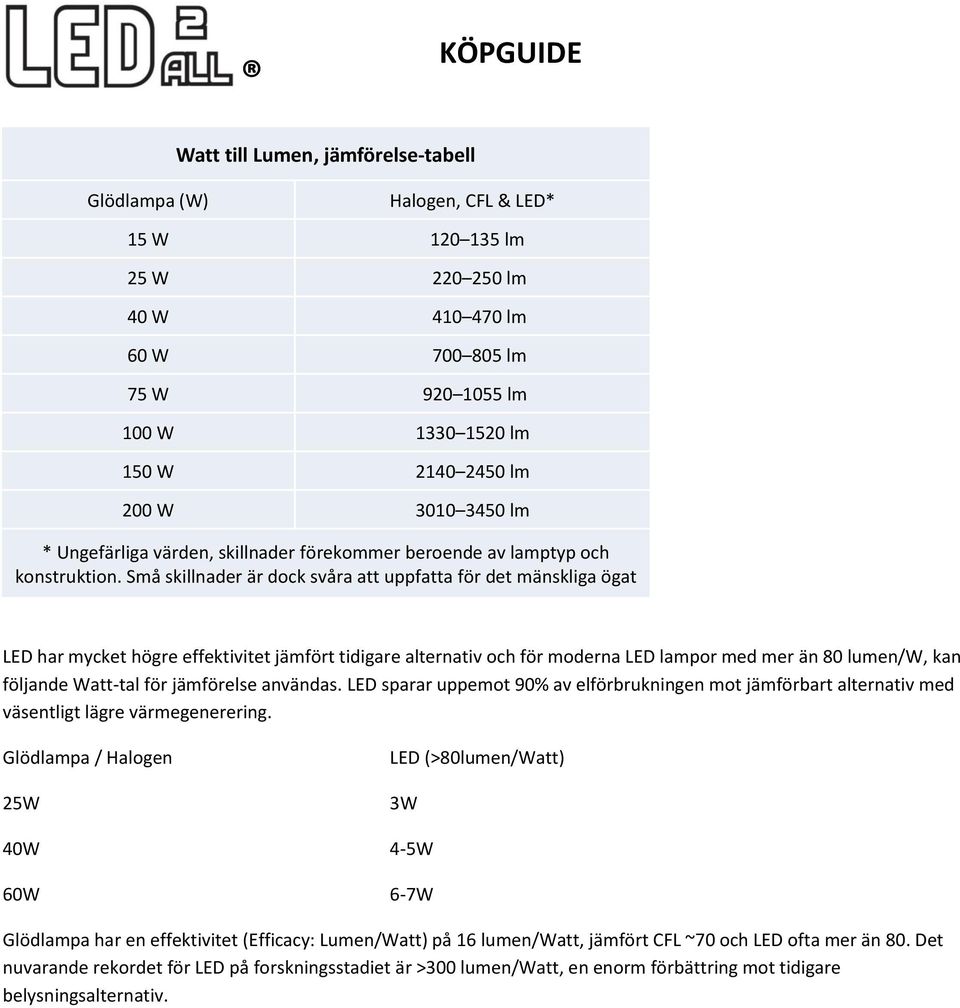

3 Watt till Lumen, jämförelse-tabell Glödlampa (W) Halogen, CFL & LED* 15 W lm 25 W lm 40 W lm 60 W lm 75 W lm 100 W lm 150 W lm 200 W lm * Ungefärliga värden, skillnader förekommer beroende av lamptyp och konstruktion. Små skillnader är dock svåra att uppfatta för det mänskliga ögat LED har mycket högre effektivitet jämfört tidigare alternativ och för moderna LED lampor med mer än 80 lumen/w, kan följande Watt-tal för jämförelse användas. LED sparar uppemot 90% av elförbrukningen mot jämförbart alternativ med väsentligt lägre värmegenerering. Glödlampa / Halogen 25W LED (>80lumen/Watt) 3W 40W 4-5W 60W 6-7W Glödlampa har en effektivitet (Efficacy: Lumen/Watt) på 16 lumen/watt, jämfört CFL ~70 och LED ofta mer än 80. Det nuvarande rekordet för LED på forskningsstadiet är >300 lumen/watt, en enorm förbättring mot tidigare belysningsalternativ.

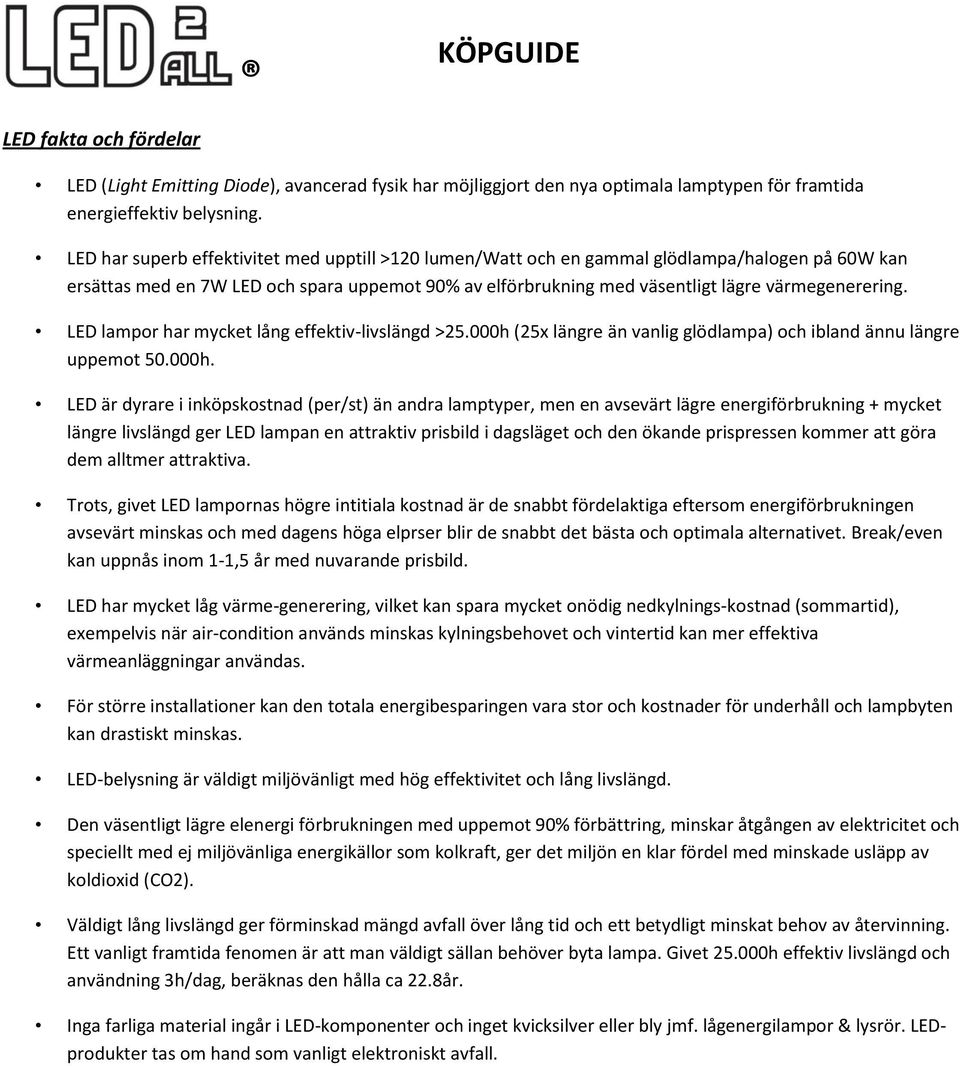

4 LED fakta och fördelar LED (Light Emitting Diode), avancerad fysik har möjliggjort den nya optimala lamptypen för framtida energieffektiv belysning. LED har superb effektivitet med upptill >120 lumen/watt och en gammal glödlampa/halogen på 60W kan ersättas med en 7W LED och spara uppemot 90% av elförbrukning med väsentligt lägre värmegenerering. LED lampor har mycket lång effektiv-livslängd >25.000h (25x längre än vanlig glödlampa) och ibland ännu längre uppemot h. LED är dyrare i inköpskostnad (per/st) än andra lamptyper, men en avsevärt lägre energiförbrukning + mycket längre livslängd ger LED lampan en attraktiv prisbild i dagsläget och den ökande prispressen kommer att göra dem alltmer attraktiva. Trots, givet LED lampornas högre intitiala kostnad är de snabbt fördelaktiga eftersom energiförbrukningen avsevärt minskas och med dagens höga elprser blir de snabbt det bästa och optimala alternativet. Break/even kan uppnås inom 1-1,5 år med nuvarande prisbild. LED har mycket låg värme-generering, vilket kan spara mycket onödig nedkylnings-kostnad (sommartid), exempelvis när air-condition används minskas kylningsbehovet och vintertid kan mer effektiva värmeanläggningar användas. För större installationer kan den totala energibesparingen vara stor och kostnader för underhåll och lampbyten kan drastiskt minskas. LED-belysning är väldigt miljövänligt med hög effektivitet och lång livslängd. Den väsentligt lägre elenergi förbrukningen med uppemot 90% förbättring, minskar åtgången av elektricitet och speciellt med ej miljövänliga energikällor som kolkraft, ger det miljön en klar fördel med minskade usläpp av koldioxid (CO2). Väldigt lång livslängd ger förminskad mängd avfall över lång tid och ett betydligt minskat behov av återvinning. Ett vanligt framtida fenomen är att man väldigt sällan behöver byta lampa. Givet h effektiv livslängd och användning 3h/dag, beräknas den hålla ca 22.8år. Inga farliga material ingår i LED-komponenter och inget kvicksilver eller bly jmf. lågenergilampor & lysrör. LEDprodukter tas om hand som vanligt elektroniskt avfall.

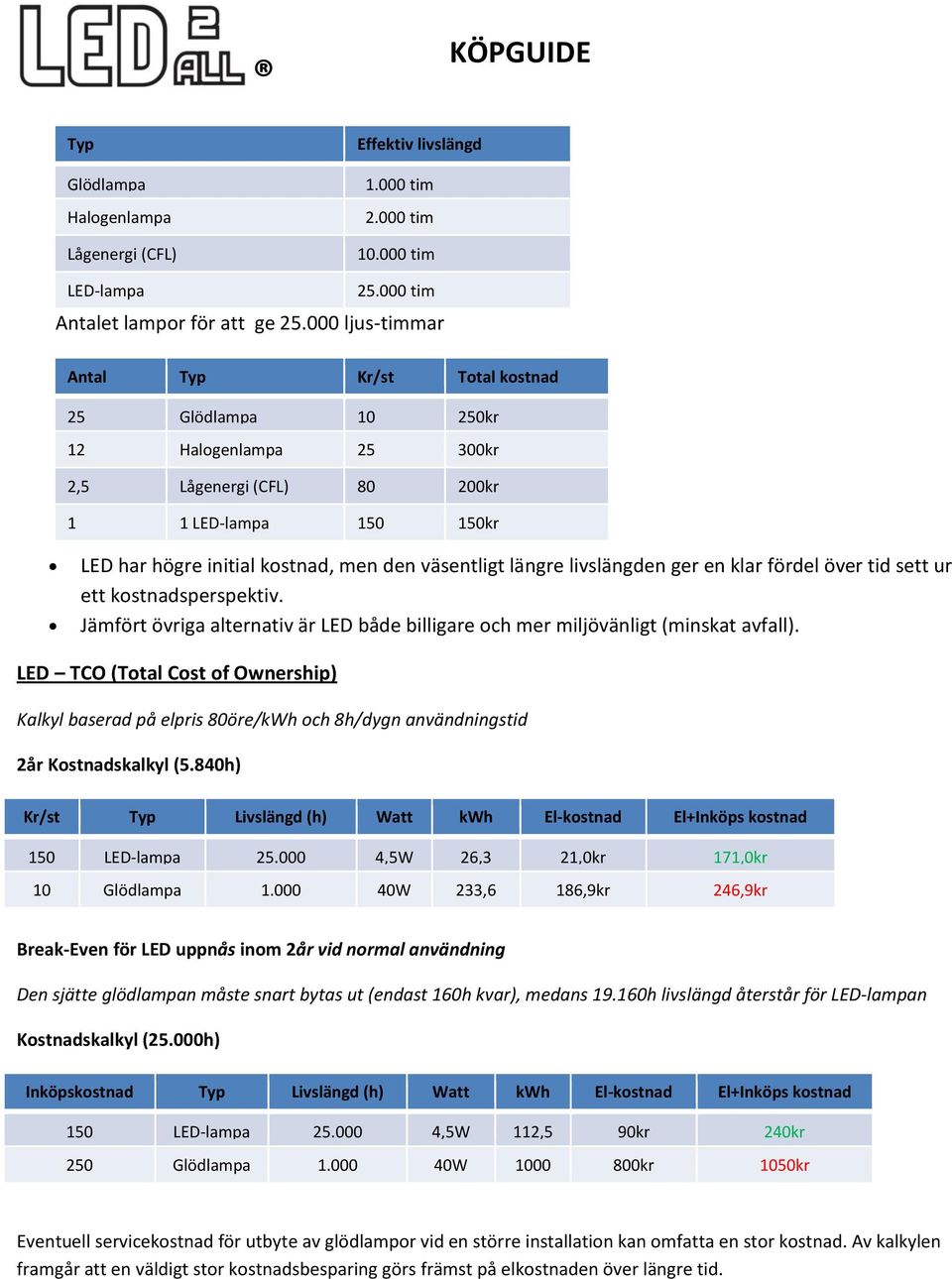

5 Typ Glödlampa Halogenlampa Lågenergi (CFL) LED-lampa Effektiv livslängd tim tim tim tim Antalet lampor för att ge ljus-timmar Antal Typ Kr/st Total kostnad 25 Glödlampa kr 12 Halogenlampa kr 2,5 Lågenergi (CFL) kr 1 1 LED-lampa kr LED har högre initial kostnad, men den väsentligt längre livslängden ger en klar fördel över tid sett ur ett kostnadsperspektiv. Jämfört övriga alternativ är LED både billigare och mer miljövänligt (minskat avfall). LED TCO (Total Cost of Ownership) Kalkyl baserad på elpris 80öre/kWh och 8h/dygn användningstid 2år Kostnadskalkyl (5.840h) Kr/st Typ Livslängd (h) Watt kwh El-kostnad El+Inköps kostnad 150 LED-lampa ,5W 26,3 21,0kr 171,0kr 10 Glödlampa W 233,6 186,9kr 246,9kr Break-Even för LED uppnås inom 2år vid normal användning Den sjätte glödlampan måste snart bytas ut (endast 160h kvar), medans h livslängd återstår för LED-lampan Kostnadskalkyl (25.000h) Inköpskostnad Typ Livslängd (h) Watt kwh El-kostnad El+Inköps kostnad 150 LED-lampa ,5W 112,5 90kr 240kr 250 Glödlampa W kr 1050kr Eventuell servicekostnad för utbyte av glödlampor vid en större installation kan omfatta en stor kostnad. Av kalkylen framgår att en väldigt stor kostnadsbesparing görs främst på elkostnaden över längre tid.
