1 LAMPGUIDEN Så sparar du energi med LED ILLUMINATION LED DECORATION LED SPOTLIGHT LED PROMO LED

2 LED - framtidens belysning LED (Ljus-Emitterande Diod) är en modern teknik för att producera ljus med elektricitet. Tekniken erbjuder många fördelar såsom: Spara energi LED-lampor är det mest energieffektiva alternativet på marknaden för konsumentbelysning. Med samma mängd ljus sparar du ca 85% energi jämfört med glödlampor. Längre livslängd Du sparar pengar på sikt genom minskade underhållskostnader och färre ersättningslampor. Dessutom innebär den längre livslängden mindre elektronikavfall. LED lampor håller i många år och är dessutom mindre känsliga för vibrationer och stötar. Tänds direkt Tål kyla Inget kvicksilver Ingen strålande värme (IR-strålning) Nya regler för lampor Vad händer? EU:s Ecodesign-direktiv innebär att gamla, ineffektiva ljuskällor såsom glödlampor fasas ut och förbjuds. Förbudet innebär att man inte får tillverka inom eller importera till EU. De lampor som finns i lager hos tillverkare, butiker och privatpersoner får dock fortfarande säljas och användas. Samtidigt införs kvalitetskrav och ny energimärkning på ersättarna. Varför? De nya reglerna har tillkommit på goda grunder. Av din hushållsel går i genomsnitt 25% till belysning. Inom hela EU kommer de nya reglerna att årligen spara mer elektricitet än Danmark förbrukar idag. Energibesparing 2012 Alla rundstrålande glödlampor >15W (60 lm) förbjöds 0% 30% 80% 2013 Kvalitetskrav på alla LED lampor Effektivitetskrav på alla riktade lampor Ny energimärkning på alla lampor Skärpta krav på riktade lampor (reflektorlampor) Energimärkning på armaturer i butik Skärpta kvalitets- och effektivitetskrav på alla lampor 85% 2

3 Ljusflöde mäts i lumen - inte Watt Watt (W) mäter endast energiförbrukningen och säger ingenting om hur mycket ljus en lampa ger. En 40W glödlampa och en 7W LED-lampa avger ungefär lika mycket ljus men LED-lampan har en väsentligt lägre elförbrukning. kw h Lumen (lm) är ett mått på det totala ljusflödet från en lampa, d.v.s. mängden ljus lampan avger i alla riktningar. Lumen är det mest relevanta måttet för rundstrålande lampor, men talar inte om hur mycket energi en ljuskälla förbrukar. Candela (cd) mäter ljusstyrkan i en viss riktning och är mest relevant för riktade ljuskällor. Om två reflektorlampor har samma totala ljusflöde i lumen så kommer lampan med minst spridningsvinkel att ha högst ljusstyrka i candela Spridningsvinkeln brukar anges för riktade ljuskällor (reflektorlampor) och berättar om bredden på ljuskäglan. 2000K Kelvin (K) anger ljusets färg eller färgtemperatur. Lägre Kelvin-grader innebär ett varmare sken. Allt under 3000K brukar kallas varmvitt. En glödlampa har en färgtemperatur på ca 2700K. 3500K 5000K Färgåtergivning (Ra) är ett mått på hur bra ljuset återger färger hos belysta objekt. Ra 100 är det högsta möjliga. -kompatibla LED-lampor kan ljusregleras med många vanliga dimmers. För bästa resultat bör du kontrollera att lampan och dimmern passar bra ihop. Du hittar alltid en aktuell lista på 3

4 Minska energiförbrukningen - inte ljusmängden Mycket ljus (lm) till låg energiförbrukning (W) innebär en energieffektiv ljuskälla med högt ljusutbyte (lm/w). Som ett mått på detta finns energiklasser där A++ är den högsta. Samtliga lampor i denna broschyr håller minst energiklass A. Många är vana vid att felaktigt betrakta glödlampors elförbrukning (W) som ett mått på deras ljusflöde. Tabellerna visar hur du i vissa fall kan översätta ljusflöde i lumen hos en LEDlampa till motsvarande W-tal hos traditionella lampor. Rundstrålande glödlampa Riktad halogenlampa 230V Rundstrålande LED Riktad LED Watt Lumen Watt Lumen Livslängd och kvalitet LED-lampor som används på rätt sätt håller i många år, dock tappar de en del av ljusflödet med tiden. Den livslängd som anges på förpackningarna skall ses som ett slags medelvärde och inte en garanti. Självklart är alla lampor i denna broschyr CE-märkta och uppfyller säkerhetskraven från gällande standarder. Återvinn alla dina lampor När en LED-lampa går sönder behöver du inte vidta några särskilda åtgärder. LED-lampor innehåller inget kvicksilver och behöver därför inte sorteras bland lysrör. Däremot kan de återvinnas och skall därför, precis som vanliga glödlampor, källsorteras som elektronikskrot. LED kan användas utomhus LED-lampor tål kyla bra och kan därför användas utomhus året runt i godkända armaturer (IP44). Däremot försämras livslängden under för stark värme och de är därför inte lämpliga i specialapplikationer som t.ex. i en bastu. 4

5 Så väljer du rätt lampa 1. Sockel Välj rätt sockel som passar till din armatur. E27 B22 G4 G9 GU10 GU5,3 GX53 12V 12V Liten skruvsockel Stor skruvsockel 2. Ljusstyrka Välj ljusstyrka efter ditt behov. Rundstrålande lampor väljer du efter lumen. På riktade lampor kan du också titta efter candela och spridningsvinkel. Watt Lumen Watt º Spotlight 230V Lumen 90º Watt V Lumen 90º >90º Floodlight 3. Form och storlek I många fall är formen en ren smaksak, men i vissa fall krävs en viss form för att lampan skall få plats eller för att lampskärmen skall kunna fästas på lampan. Lampans höjd och bredd anges på förpackningen och i denna broschyr. Ø27 mm Ø45 mm Ø37 mm Ø55/60 mm Ø95/120 mm Ø20 mm Ø35 mm Ø50mm Ø63mm Ø70mm 4. Egenskaper Välj en dimmer-kompatibel lampa om du vill kunna ljusreglera den eller om armaturen har inbyggd dimmer. Färgtemperatur (Kelvin) kan du välja efter smak. Välj lägre Kelvin för ett varmt, mysigt sken eller högre för ett klart, piggare sken. LED tekniken möjliggör också egenskaper som traditionella glödlampor aldrig har haft, t.ex. inbyggd ljussensor eller färgväxling. 2000K 5000K Kelvin 5

6 ILLUMINATION LED 15 W ART. NR mm 45 mm 136lm 2,5W ( 15W) 15 W ART. NR mm 37 mm 136lm 2,5W ( 15W) 25 W ART. NR mm 45 mm 250lm 4,0W ( 25W) 25 W ART. NR mm 37 mm 250lm 4,0W ( 25W) E W ART. NR mm 45 mm 325lm 5,0W ( 30W) 30 W ART. NR mm 37 mm 325lm 5,0W ( 30W) 15 W ART. NR mm 45 mm 136lm 2,5W ( 15W) 15 W ART. NR mm 60 mm 136lm 2,5W ( 15W)

7 E27 25 W ART. NR mm 45 mm 250lm 4,0W ( 25W) 25 W ART. NR mm 60 mm 250lm 4,0W ( 25W) 30 W ART. NR mm 45 mm 325lm 5,0W ( 30W) 30 W ART. NR mm 60 mm 325lm 5,0W ( 30W) E27 40 W ART. NR EAN W ART. NR EAN W ART. NR EAN W ART. NR EAN mm 60 mm 470lm 7,5W ( 40W) 112 mm 60 mm 470lm 7,0W ( 40W) 112 mm 60 mm 470lm 7,5W ( 40W) 109 mm 60mm 470lm 6,5W ( 40W) E27 60 W ART. NR mm 60 mm 810lm 11,5W ( 60W) 60 W ART. NR mm 60 mm 806lm 10W ( 60W) 75 W ART. NR mm 60 mm 1050lm 12,0W ( 75W) 60 W ART. NR mm 60 mm 810lm 11,5W ( 60W) B22, 230V 7

8 ILLUMINATION LED 25 W ART. NR mm 35 mm 250lm 3,0W ( 25W) 25 W ART. NR mm 35 mm 250lm 3,0W ( 25W) 25 W ART. NR mm 45 mm 250lm 3,0W ( 25W) 27 W ART. NR mm 35 mm 280lm 4,0W ( 27W) E27 30 W ART. NR mm 35 mm 325lm 4,0W ( 30W) 30 W ART. NR mm 35 mm 325lm 4,0W ( 30W) 30 W ART. NR mm 50 mm 325lm 4,0W ( 30W) 40 W ART. NR mm 60 mm 470lm 5,0W ( 40W) E27 20 W ART. NR mm 45 mm 190lm 3,0W ( 20W) 22 W ART. NR mm 50 mm 210lm 4,0W ( 22W) 8

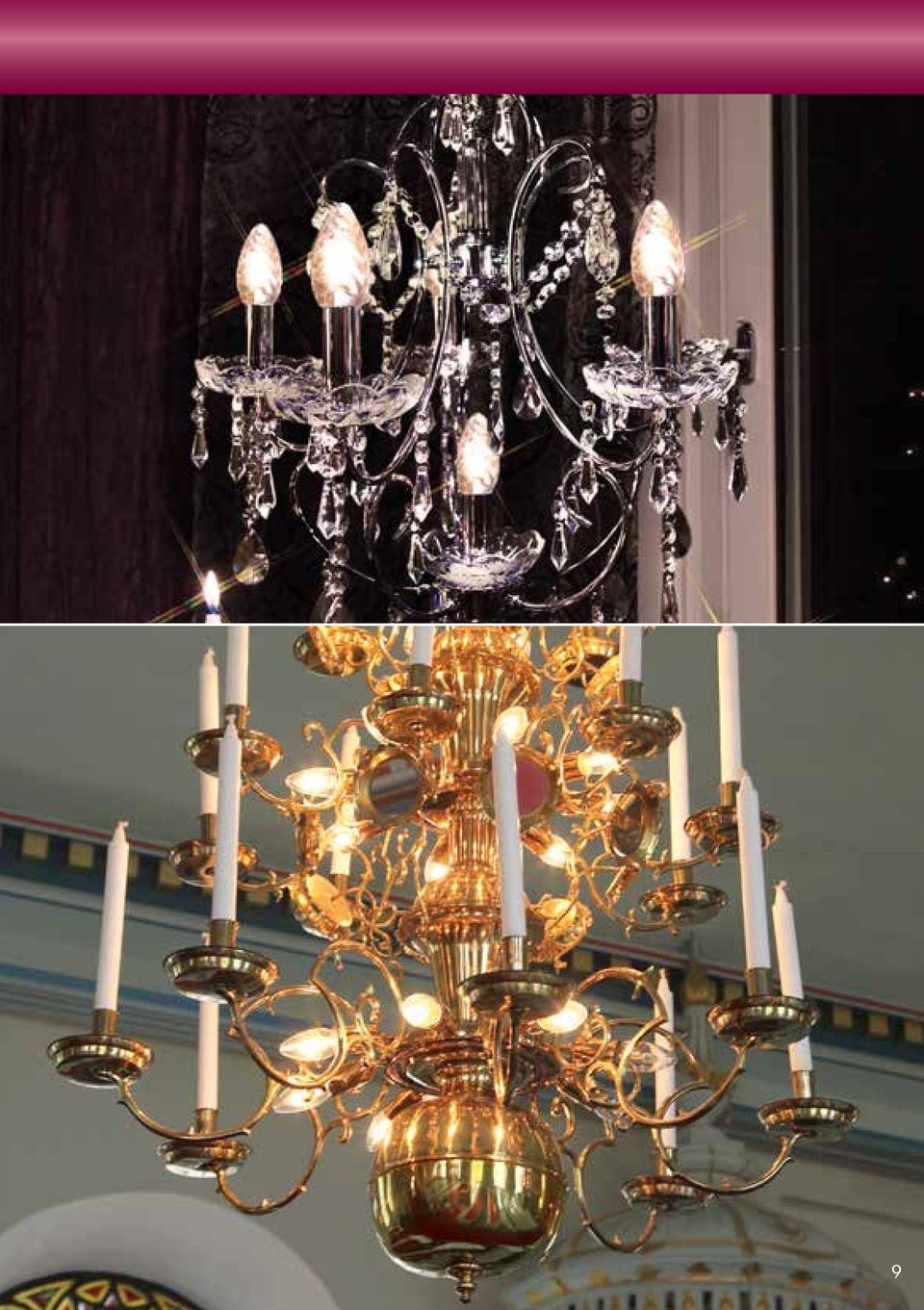

9 9

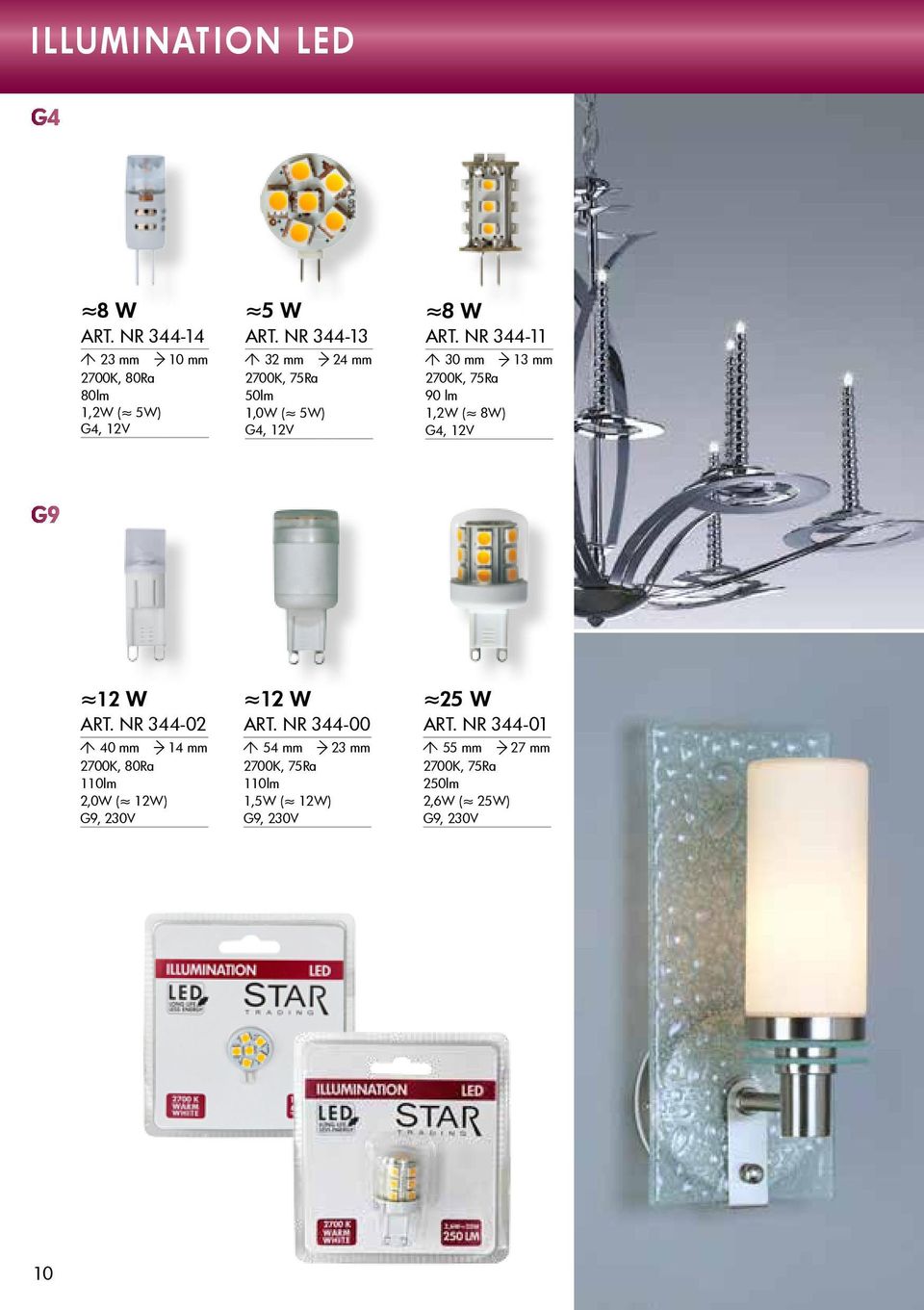

10 ILLUMINATION LED G4 8 W ART. NR mm 10 mm 80lm 1,2W ( 5W) G4, 12V 5 W ART. NR mm 24 mm 2700K, 75Ra 50lm 1,0W ( 5W) G4, 12V 8 W ART. NR mm 13 mm 2700K, 75Ra 90 lm 1,2W ( 8W) G4, 12V G9 12 W ART. NR mm 14 mm 110lm 2,0W ( 12W) G9, 230V 12 W ART. NR mm 23 mm 2700K, 75Ra 110lm 1,5W ( 12W) G9, 230V 25 W ART. NR mm 27 mm 2700K, 75Ra 250lm 2,6W ( 25W) G9, 230V 10

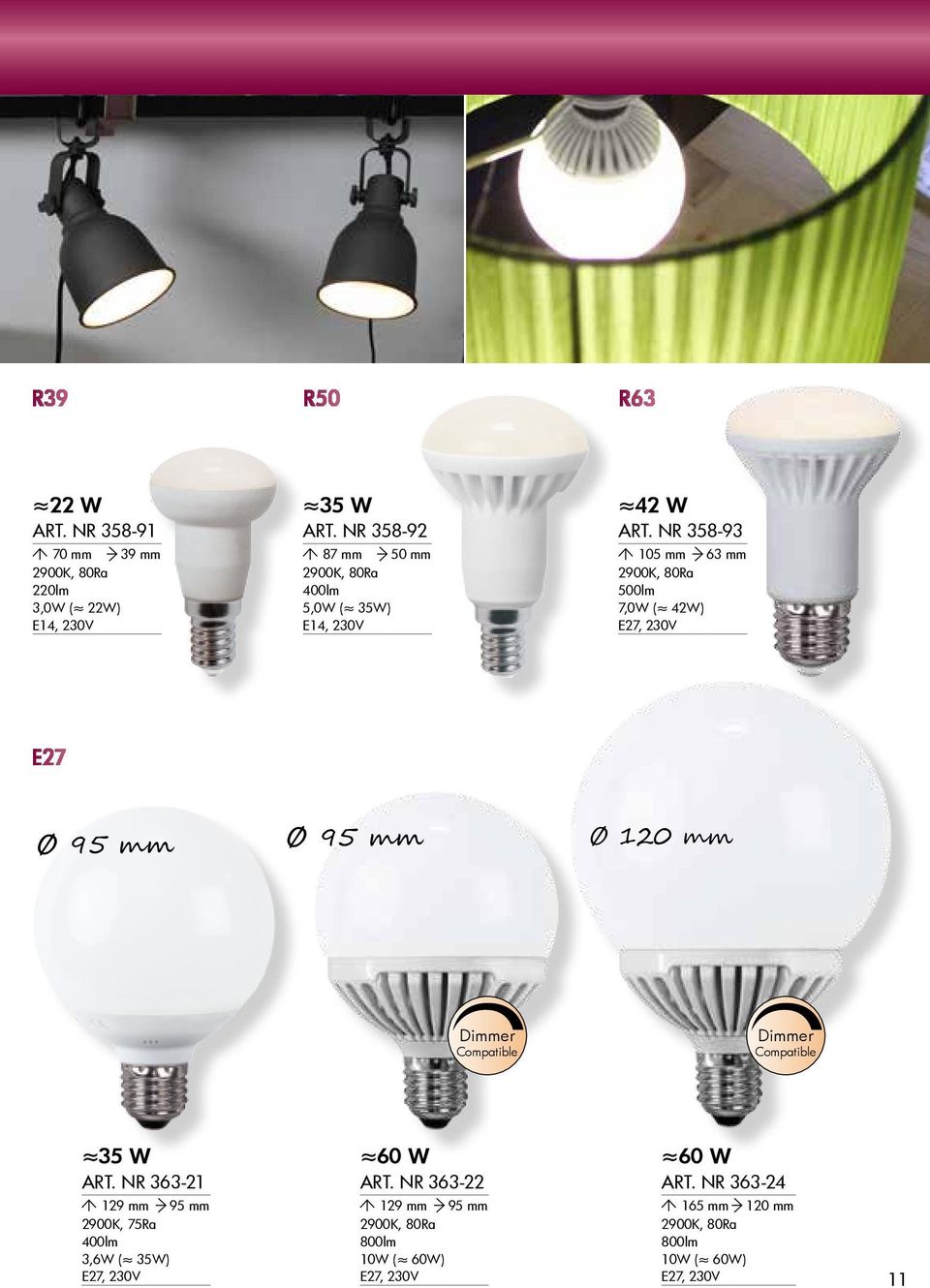

11 R39 R50 R63 22 W ART. NR mm 39 mm 220lm 3,0W ( 22W) 35 W ART. NR mm 50 mm 400lm 5,0W ( 35W) 42 W ART. NR mm 63 mm 500lm 7,0W ( 42W) E27 Ø 95 mm Ø 95 mm Ø 120 mm 35 W ART. NR mm 95 mm 2900K, 75Ra 400lm 3,6W ( 35W) 60 W ART. NR mm 95 mm 800lm 10W ( 60W) 60 W ART. NR mm 120 mm 800lm 10W ( 60W) 11

12 DECORATION LED ART. NR mm 35 mm 2600K, 35lm, 0,7W ART. NR mm 35 mm 2600K, 55lm, 0,9W ART. NR mm 35 mm 2100K, 75 lm, 0,9W ART. NR EAN ART. NR EAN ART. NR EAN ART. NR EAN mm 35 mm 2100K, 50lm, 0,9W, 230 V 115 mm 35 mm 2600K, 50lm, 0,9W, 230 V 100 mm 35 mm 2100K, 75lm, 0,9W 100 mm 35 mm 2600K, 55lm, 0,9W ART. NR EAN ART. NR EAN ART. NR EAN ART. NR EAN ART. NR EAN mm 45 mm 2600K, 35lm, 0,7W E 14, 230V 75 mm 45 mm 2600K, 55lm, 0,9 W 75 mm 45 mm 2100K, 75lm, 0,9W 68 mm 45 mm 2100K, 75lm, 0,9W 68 mm 45 mm 2600K, 75lm, 0,9W

13 E27 15 W ART. NR mm 95 mm 2100K, 135lm, 2,0W 25 W ART. NR mm 95 mm 3000K, 250lm, 2,7W 27 W ART. NR mm 60 mm 2100K, 280lm, 3,0W E27 15 W ART. NR mm 55 mm 2100K, 150lm, 1,4W ART. NR mm 55 mm 2600K, 100lm, 1,4W ART. NR mm 27 mm 2100K, 60lm, 0,7W ART. NR mm 27 mm 2600K, 60lm, 0,7W ART. NR mm 27 mm 3000K, 65lm, 1,1W ART. NR mm 20 mm 2100K, 100lm, 1,5W ART. NR mm 20 mm 2600K, 110lm, 1,5W 13

14 DECORATION LED ART. NR ART. NR ART. NR ART. NR mm 45 mm E 14, 230 V 0,5W 75 mm 45 mm, 230 V 0,5W 75 mm 45 mm 0,5W 75 mm 45 mm 0,5W ART. NR EAN ART. NR EAN ART. NR EAN ART. NR EAN mm 45 mm 2600K, 35lm, 0,7W 75 mm 45 mm 2600K, 55lm, 0,9 W 100 mm 35 mm 2600K, 35lm, 0,7W 100 mm 35 mm 2600K, 55lm, 0,9W ART. NR EAN ART. NR EAN ART. NR EAN ART. NR EAN mm 35 mm 0,5W 100 mm 35 mm 0,5W 100 mm 35 mm 0,5W 100 mm 35 mm 0,5W

15 E27 ART. NR mm 55 mm 10 x 1 /60 E27, 230 V 0,7W ART. NR mm 55 mm 10 x 1 /60 E27, 230 V 0,7W ART. NR mm 55 mm 10 x 1 /60 E27, 230 V 0,5W ART. NR mm 55 mm 10 x 1 /60 E27, 230 V 0,5W ART. NR mm 55 mm 2600K, 60lm, 0,7W E27 B22 15 W ART. NR mm 55 mm 2100K, 135lm, 1,6W ART. NR mm 55 mm 2600K, 100lm, 1,4W 15 W ART. NR mm 55 mm 2100K, 135lm, 1,6W ART. NR mm 55 mm 2600K, 60lm, 0,7W B22, 230V B22 ART. NR ART. NR ART. NR ART. NR mm 55 mm B22, 230 V 0,7W 93 mm 55 mm B22, 230 V 0,7W 93 mm 55 mm B22, 230 V 0,5W 93 mm 55 mm B22, 230 V 0,5W 15

16 SPOTLIGHT LED GU10 MINI GU W ART. NR mm 50 mm 180lm, 500cd 3W ( 29W) GU10, 230V 38 W ART. NR mm 50 mm 250lm, 300cd 3,5W ( 38W) GU10, 230V W ART. NR mm 35 mm 150lm, 43cd 2,0W ( 26W) GU10, 230V 28 W ART. NR mm 35 mm 250lm, 72cd 3,3W ( 28W) GU10, 230V GU10 Ej för användning i täta armaturer utan luftcirkulation W ART. NR mm 56 mm 230lm, 600cd 4,3W ( 35W) GU10, 230V W 47 W 49 W 49 W ART. NR ART. NR ART. NR ART. NR mm 56 mm 230lm, 600cd 4,3W ( 35W) GU10, 230V 50 mm 56 mm 320lm, 850cd 6,1W ( 47W) GU10, 230V 85 mm 50 mm 340lm, 1500cd 7,5W ( 49W) GU10, 230V 85 mm 50 mm 340lm, 1000cd 7,5W ( 49W) GU10, 230V

17 PAR W ART. NR mm 50 mm 180lm, 700cd 4,0W ( 35W) 35 W ART. NR mm 50 mm 180lm, 700cd 4,2W ( 35W) 32 W ART. NR mm 50 mm 200lm, 500cd 3,8W ( 32W) 29 W ART. NR mm 50 mm 180lm, 400cd 4,0W ( 29W) PAR W ART. NR mm 63 mm 410lm, 800cd 7,0W ( 57W) 55 W ART. NR mm 63 mm 390lm, 700cd 7,0W ( 55W) PAR W ART. NR mm 95 mm 780lm, 1100cd 13W ( 95W) 17

18 SPOTLIGHT LED MR W ART. NR mm 35 mm 100lm, 600cd 3,0W ( 15W) GU4, 12V W ART. NR mm 35 mm 170lm, 500cd 4,0W ( 20W) GU4, 12V 20 W ART. NR mm 35 mm 200lm, 650cd 3,7W ( 20W) GU4, 12V 30 0 MR W ART. NR mm 50 mm 120lm, 600cd 3,0W ( 20W) GU5,3, 12V W ART. NR mm 50 mm 250lm, 1000cd 5,0W ( 35W) GU5,3, 12V 35 W ART. NR mm 50 mm 250lm, 750cd 5,0W ( 35W) GU5,3, 12V MR W ART. NR mm 55 mm 180lm, 500cd 3,5 W ( 17W) GU5,3, 12V 20 W ART. NR mm 50 mm 2700K, 70Ra 180lm, 440cd 3,5W ( 30W) GU5,3, 12V 23 W ART. NR mm 48 mm 230lm, 600cd 4,3 W ( 23W) GU5,3 12V 32 W ART. NR mm 49 mm 320lm, 750cd 5,8W ( 32W) GU5,3, 12V

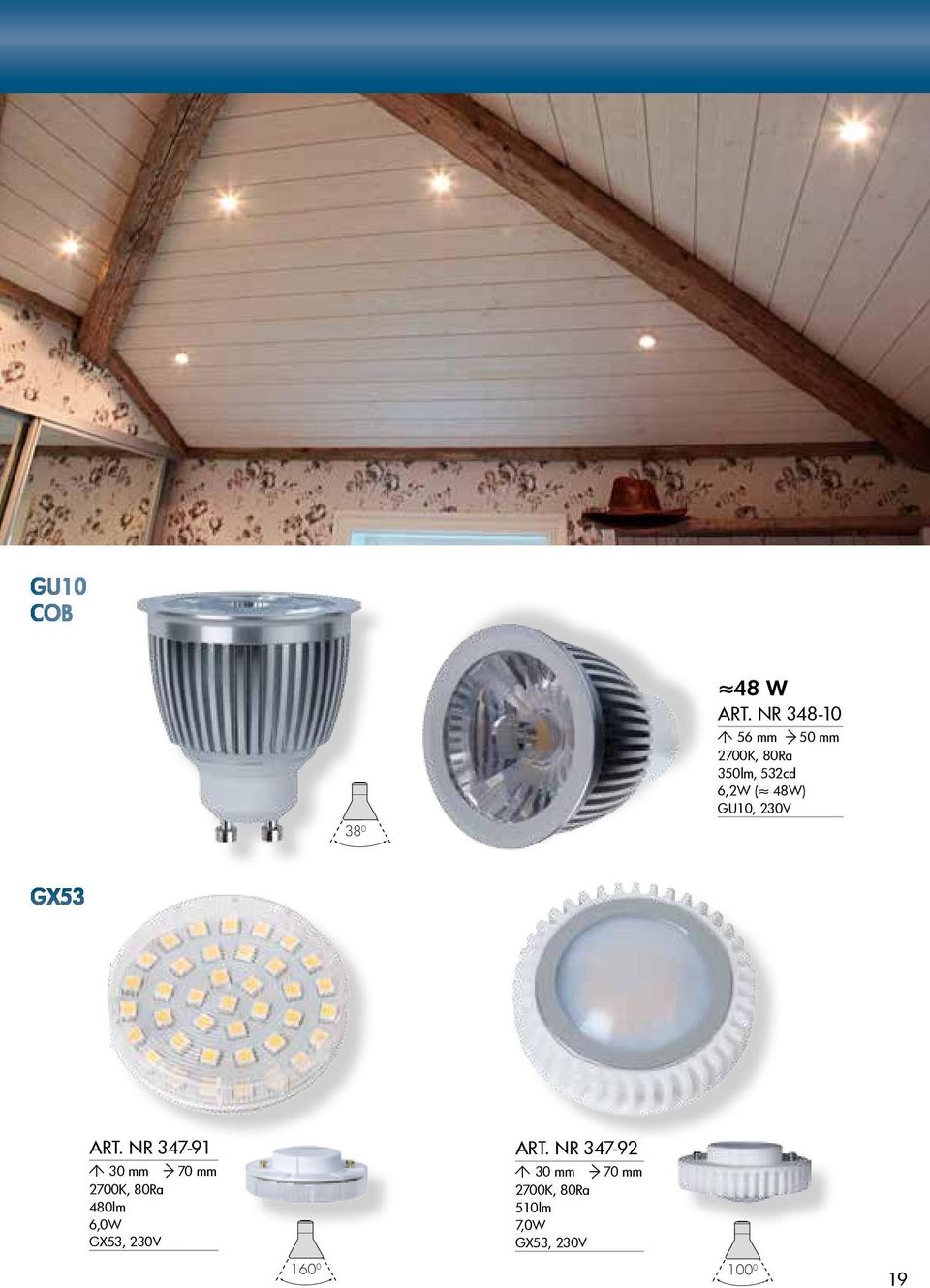

19 GU10 COB W ART. NR mm 50 mm 350lm, 532cd 6,2W ( 48W) GU10, 230V GX53 ART. NR mm 70 mm 480lm 6,0W GX53, 230V ART. NR mm 70 mm 510lm 7,0W GX53, 230V

20 PROMO LED "FILAMENT LED" E27 21 W ART. NR mm 37 mm 2900 K, 90Ra 200lm 2W ( 21W) 35 W ART. NR mm 50 mm 2700 K, 90Ra 400lm 4W ( 35W) GU10 GU5, W ART. NR mm 50 mm 2900K, 75Ra 200lm, 300cd 2,6W ( 20W) GU10, 230V 20 W ART. NR mm 50 mm 2900K, 75Ra 250lm, 300cd 3,3W ( 20W) GU5,3, 12V 20

21 E27 19 W ART. NR mm 50 mm 3000K, 80Ra 180lm 2W ( 19W) E27 230V 35 W ART. NR mm 60mm 3000K, 70Ra 400lm 5W ( 35W) 60 W ART. NR mm 60mm 800lm 9W ( 60W) 15 W ART. NR mm 27 mm 2700K, 75Ra 136lm 2W ( 15W) 19 W ART. NR mm 37 mm 3000K, 70Ra 180lm 2W ( 19W) 19 W ART. NR mm 50 mm 3000K, 70Ra 180lm 2W ( 19W) 21

22 SPECIAL LED RGB LED OFF ON R G B W FLASH STROBE FADE SMOOTH ART. NR mm 54 mm 3W SENSOR NIGHT LAMP ART. NR mm 76 mm 230 V. 22

23 LED - framtidens belysning Vi erbjuder ett komplett sortiment av LED lampor som ersättare till bl.a. glödljus, så kallad retrofit. Vårt sortiment är indelat i fyra huvudgrupper. SPOTLIGHT LED är riktade ljuskällor som framförallt ersätter halogenlampor. Flera av modellerna är dimbara. ILLUMINATION LED är rundstrålande lampor som ersätter kraftiga glödlampor upp till 75W. Flera av modellerna är dimbara. DECORATION LED ser ut nästan exakt som du är van vid. Dessa lampor ersätter glödlampor i all typ av dekorationsbelysning och är särskilt lämpliga där ljuskällan är synlig. Inga modeller är dimbara. PROMO LED är ett urval av de vanligaste lamptyperna för den prismedvetnekonsumenten. Inga modeller är dimbara. Flertalet av lamporna i denna katalog finns med på Naturskyddsföreningens lista Top Ten Sverige över de energieffektivaste produkterna. Se hela listan på deras hemsida Participant of BSCI 23
