2 4 IBEROPTIK Med fiberoptik kan du skapa stjärnhimlar eller andra spännande mönster, belysa montrar på museum, skapa stämning i bastun eller ljussättning av väggar och tak såväl inomhus som utomhus. Valmöjligheterna är oändliga! Skillnaden mellan fiberljus och traditionellt ljus är att ljuskällan och ljuset är separerade ifrån varandra. Detta skapar fördelar eftersom man kan placera ljuskällan där den är lättåtkomlig för underhåll samt att fibern inte avger någon värmestrålning (UV-strålning).

3 84 IBEROPTIK Standardpaket fiberoptik Kompletta fibersatser för stjärnhimlar och belysning, såväl för inomhus som utomhus, t.ex. i bastu, badrum eller entréer. iberoptik är lämpligt att använda i fuktiga och känsliga miljöer, eftersom de varken leder värme eller spänning och är fria från UV- och IR-strålning. Glasfibern tål dessutom hög värme och kan placeras i bastu. Paketen består av ljusgivare (projektor), fiberbunt med koppling och i vissa fall även armaturer/linser. Ljusgivaren Projektorn är systemets motor. Den består av en halogenljuskälla på 20-75W eller en energieffektiv LED-ljuskälla på 4-25W och ett drivdon som ansluts till. De större ljusgivarna har en liten fläkt för kylning och dom flesta av ljusgivarna kan ljusregleras med vanlig standard dimmer. iberbunt Består av en koppling och ett antal fibrer. ibern finns i två materialtyper: plastfiber (PMMA) och glasfiber. Plastfibern är uppbyggd av råfiber 0,75mm och 1,0mm. En mm fiberkanal består av 14st råfibrer 0,75mm, som antingen sammanfogas till en mm belysningspunkt eller delas upp till stjärnpunkter. Glasfibern är uppbyggd av hårfina råfibrer endast 50my tjocka. En 2mm fiberkanal består av 1400 råfibrer och är inte lämpliga att dela upp. iber inns med två typer av avslutning: Stjärnavslut Råfibern är snedslipad för stjärnhimmelseffekt. Armaturavslut iber är planslipad med pålimmad hylsa av aluminium. Den kan monteras som belysningspunkt direkt i tak eller monteras i armaturer. Sprider ljuset med 60. PMMA-fibern kan även delas upp i råfibrer och användas som stjärnpunkter. Armatur Är den synliga delen av systemet. Armaturerna är små och diskreta och finns med eller utan lins för fokusering av ljuset samt i olika IP-klasser. De används av fyra huvudskäl: enklare montage, estetiska skäl, för att koncentrera och styra ljuset samt för att skydda fibern mot t.ex. nedsmutsning. Montering Ljusgivare skall placeras i torra utrymmen () och med tillräcklig plats runt om så att den inte blir för varm, mått enligt montageanvisning. Vissa ljusgivare har inbyggd fläkt som kan avge ett lite störande ljud. Placera därför ljusgivaren på en plats där ljudet inte stör. iber bör alltid böjas med mjuk rundning. iberändarna monteras normalt uppifrån och fixeras med lim förutom när man använder armaturer då slutmontering görs från undersidan. Skyddsklasser Ljusgivare, fiber IP44.

4 86 IBEROPTIK IBEROPTIK 87 STJÄRNHIMMELSET LED Komplett fibersats med liten, lättplacerad och extremt energieffektiv ljusgivare, minskar energiförbrukningen med upp till 90% jämfört med halogen och du slipper krångliga lampbyten. Idealisk för små stjärnhimmelslösningar där utrymmet är begränsat så som i sovrum, badrum, entréer med mera. iberändarna monteras uppifrån, fixeras med lim och kan kapas efter behov. Paketet består av LED-ljusgivare och fiberbunt med koppling 9mm. Levereras med drivdon (ej dimbart) och 1,5m sladdställ med stickpropp för anslutning till. STJÄRNHIMMELSET HALOGEN ärdiga fiberlösningar för effektfulla stjärnhimlar i hem- och offentlig miljö, fibern fungerar utmärkt även i fuktiga miljöer som badrum med mera (ljusgivaren ska placeras i torrt utrymme). Paketen innehåller allt som behövs för installationen, en ljusgivare, en fiberbunt med koppling och fibrer, 0,75mm eller 1,0mm, med Stjärnavslut: ( Råfibern är snedkapad eller snedslipad för stjärnhimmelseffekt), samt elektronisk transformator med sladdstall för anslutning till, kan ljusregleras. STJÄRNHIMMELSET 5005 LED E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø0,75mm PMMA LED 4W Stjärnavslut 1mm 54x2m L 500B 27xm STJÄRNHIMMELSET 5005 LED E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø0,75mm PMMA 20W Stjärnavslut 1mm 54x2m L20 27xm STJÄRNHIMMELSET 5000 E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø1mm PMMA 42W Stjärnavslut 2mm 48x2m L 2001 STJÄRNHIMMELSET 5012 E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø1mm PMMA 42W Stjärnavslut 2mm 8x2m L xm STJÄRNHIMMELSET 5056 E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø2mm PMMA 42W Stjärnavslut 2/4mm 16x,5m L 2001

5 88 IBEROPTIK STANDARDSET HALOGEN ärdigt fiberpaket för stjärnhimlar och belysning för inomhusbruk i t. ex. badrum, toaletter, entréer eller varför inte i ett sovrum. Lämpliga att använda i fuktiga och känsliga miljöer eftersom de varken leder värme eller spänning och är fria från UV-och IR- strålning (ljusgivaren skall placeras inomhus i torrt utrymme). Armaturavslut: ibern är planslipad med pålimmad hylsa av aluminium och sprider ljuset med 60. Monteras som belysningspunkt direkt i tak eller i armatur, kan även delas upp i råfiber och användas som stjärnpunkter. Paketet består av ljusgivare (projektor) med inbyggd transformator, fiberbunt av glasfiber med koppling och armaturavslut i aluminium samt sladdställ för anslutning till. Vi har ett brett sortiment av fiberoptik. Välj mellan färdiga lösningar eller kombinera ditt eget paket efter behov! STANDARDPAKET 5054 E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått Antal råfiber st Ø4,5mm PMMA 75W Armaturavslut 7mm 108xØ0,75mm 4x2,5m L75 STANDARDPAKET 5055 E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått Antal råfiber st Ømm PMMA 75W Armaturavslut 7mm 126xØ0,75mm 9x,5m L75 STANDARDPAKET 5055D E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått Antal råfiber st Ømm PMMA 75W Armaturavslut 7mm 126xØ0,75mm 9x,5m förberedd för dimmer

6 90 IBEROPTIK IBEROPTIK 91 STJÄRNHIMMELSET BASTU LED Komplett fibersats för effektfull bastubelysning med tyst och energieffektiv LED-ljusgivare, minskar förbrukningen med upp till 70% jämfört med halogen. Glasfibern tål höga temperaturer och sprider ett jämnt ljus med varm färgton idealisk för användning i bastu och ångbad (ljusgivaren ska placeras i torrt utrymme). Paketet består av ljusgivare (projektor), fiberbunt av glasfiber med koppling och krympavslut i mässing. Levereras med externt drivdon och sladdställ för fas-dimmer (bakkant). STJÄRNHIMMELSET BASTU 6701 LED E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø1mm glas LED 1W Krympasvlut mässing 2mm 40x2,5m L 1000B-1 20x,5m LED STJÄRNHIMMELSET BASTU HALOGEN Komplett fibersats för effektfull bastubelysning med tyst halogenljusgivare. Glasfibern tål höga temperaturer och sprider ett jämnt ljus med varm färgton idealisk för användning i bastu och ångbad (ljusgivaren ska placeras i torrt utrymme). Paketet består av ljusgivare (projektor), fiberbunt av glasfiber med koppling och krympavslut i mässing samt elektronisk transformator med sladdställ för anslutning till, kan ljusregleras. STJÄRNHIMMELSET BASTU 6701 HALOGEN E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø1mm glas 42W Krympavslut mässing 2mm 40x2,5m L x,5m

7 92 IBEROPTIK IBEROPTIK 9 BASTUSET LED Komplett fiberpaket för effektfull bastubelysning med tyst och energieffektiv LED-ljusgivare, minskar förbrukningen med upp till 70% jämfört med halogen. Glasfibern tål höga temperaturer och sprider ett jämnt ljus med varm färgton idealisk för användning i bastu och ångbad (ljusgivaren ska placeras i torrt utrymme). Paketet består av ljusgivare (projektor), fiberbunt av glasfiber med koppling och armaturavslut av aluminium. Levereras med externt drivdon och sladdställ för fas-dimmer (bakkant). BASTUSET HALOGEN ärdiga belysningslösningar för bastu, glasfibern tål höga temperaturer och sprider ett jämnt ljus, idealisk för användning i bastu och ångbad. Monteras med fördel i tak eller i lavarna för effektfull belysning (ljusgivaren skall placeras inomhus i torrt utrymme). Paketen innehåller allt som behövs för installationen, en ljusgivare, en fiberbunt i glasfiber med koppling och armaturavslut i aluminium, samt elektronisk transformator med sladdstall för anslutning till. BASTUSET 5010 LED E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø2mm glas LED 1W Armaturavslut 7mm 2x2m L 1000B-1 2x2,5m 2xm LED BASTUSET 5010 E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø2mm glas 42W Armaturavslut 7mm 2x2m L x2,5m 2xm BASTUSET 5017 E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ø2 mm glas 42W Armaturavslut 18mm 2x2,5m L st armaturer utan glas st armatur med 12mm lins x+2x,5m Se armaturer s Ø4,5mm glas 1x,5m BASTUSET 5075 E-nr Ljuspunkter ibertyp Ljusgivare Avslutning Håltagningsmått st Ømm glas 75W Armaturavslut 7mm 2xx5m L 75 2x4m 2x4,5m

8 94 IBEROPTIK LJUSGIVARE LED Små, tysta och extremt energieffektiva ljusgivare idealiska för många belysningslösningar som bastu-, stjärnhimmels-, monter- och nischbelysning. Varmvitt ljus 000K med hög ljuskvalitet, RA >85, den mycket långa livslängden och förenklade hanteringen skapar nya möjligheter till effektfull fiberbelysning. L500B: Idealisk för dekorativ belysning där utrymmet är mycket begränsat, för små stjärnhimmelslösningar. Minskar energiförbrukningen med upp till 90% jämfört med ljusgivare med halogenlampor med samma ljusflöde. L1000B: Minskar energiförbrukningen med upp till 6% jämfört med vanliga ljusgivare med halogenlampor och med samma ljusflöde. LJUSGIVARE LED L500B 4W» Armaturlumen: 10 lm» Livslängd: (L70) timmar vid Ta max 40» Levereras inkl. externt drivdon, ej dimbart. E-nr Koppl. ärg LED-färg Min. luftvol. Effekt armatur mm Aluminium 000K 0,0m 4,W vid LED LJUSGIVARE LED L1000B-1 1W» Armaturlumen: 05 lm» Livslängd: (L70) timmar vid Ta max 45» Levereras inkl. externt dimbart drivdon (bakkantstyrning). E-nr Koppl. ärg LED-färg Min. luftvol. Effekt armatur /28mm Svart 000K 0,0m 12,5W vid LED LJUSGIVARE LED L1000B-2 25W» Armaturlumen: 615 lm» Livslängd: (L70) timmar vid Ta max 45» Levereras inkl. externt dimbart drivdon (bakkantstyrning). E-nr Koppl. ärg LED-färg Min. luftvol. Effekt armatur /28mm Svart 000K 0,0m 25W vid LED

9 LJUSGIVARE HALOGEN 96 IBEROPTIK IBEROPTIK 97 L 20-2 En liten ljusgivare, utan fläkt med 20W halogenljuskälla, 9mm ljusport. ör dekorationsbelysning och stjärnhimlar m.m. Levereras med elektronisk transformator med sladdställ för anslutning till, kan ljusregleras.» 20 Watt halogen ljuskälla, 000K, genomsnittlig livslängd 000h» Elektronisk trafo 12V» Grå finish E-nr Typ Koppl. Ljuskälla Spänning/trafo Ljud Min. luftvol L20 dimbar 9mm 12V/20W QR-CB51 elektronisk bakkant 0db(A) 0,25m L2002 En extra kompakt och lätt ljusgivare med 75W/100W halogenljuskälla för glas- eller plastfiber, 9/28 mm ljusport. Speciellt avsedd för mindre montrar och idealisk för användning i små och slutna utrymmen. Passar för många belysningslösningar, inklusive rumsbelysning. Levereras med elektronisk transformator med sladdställ för anslutning till, kan ljusregleras.» 75/100 W halogen ljuskälla, 000K/400K, genomsnittlig livslängd 6000 h» Elektronisk trafo 12V» Alu finish L En liten kompakt ljusgivare med 42W halogenljuskälla för glas eller plastfiber, 9mm ljusport. ör stjärnhimlar, små glas displayer, duschkabiner, mindre bastu, vitrinskåp m.m. Levereras med elektronisk transformator med sladdställ för anslutning till, kan ljusregleras.» 42 Watt halogen ljuskälla, 000K, genomsnittlig livslängd 6000h» Elektronisk trafo 12V» Svart finish E-nr Typ Koppl. Ljuskälla Spänning/trafo Ljud Min. luftvol L2001 9mm 12V/42W elektronisk 26db(A) 0,25m 1 dimbar R-9 bakkant E-nr Typ Koppl. Ljuskälla Ljud Min. luftvol L2002 dimbar 9/28mm 12V/75W R-95 29db(A) 0,50m L2002 dimbar 9/28mm 12V/100W 684/25H 29db(A) 0,50m LJUSGIVARE L75 En serie tysta, kompakta och mångsidiga ljusgivare. inns med vitt ljus, 9 eller 28mm ljusöppning, som plug-and-play eller dimbara, med färgskiva åtta färger eller glimmerhjul. Lamporna håller länge och ljusgivarna har inbyggda tystgående fläktar. Passande för många funktionella och dekorativa belysningslösningar som glasmontrar, stjärnhimlar, belysning i badrum och entréer med mera.» 75 W halogen ljuskälla, 000K, genomsnittlig livslängd 4000h» ärghjul: lila, gul, grön, orange, ljusblå, röd, blå, vit.» Ringkärnetrafo» Svart finish E-nr Typ Koppl. Ljuskälla Spänning/trafo Ljud Min. luftvol L75 9mm 12V/75W R-95 ringkärna 18db(A) 0,50m L75D dimbar 9mm 12V/75W R-95 ringkärna 18db(A) 0,50m L75D dimbar 28mm 12V/75W R-95 ringkärna 18db(A) 0,50m L75E ärgskiva 9mm 12V/75W R-95 ringkärna 18db(A) 0,50m L75E ärgskiva 28mm 12V/75W R-95 ringkärna 18db(A) 0,50m L75E Glimmerhjul 28mm 12V/75W R-95 ringkärna 18db(A) 0,50m 1)

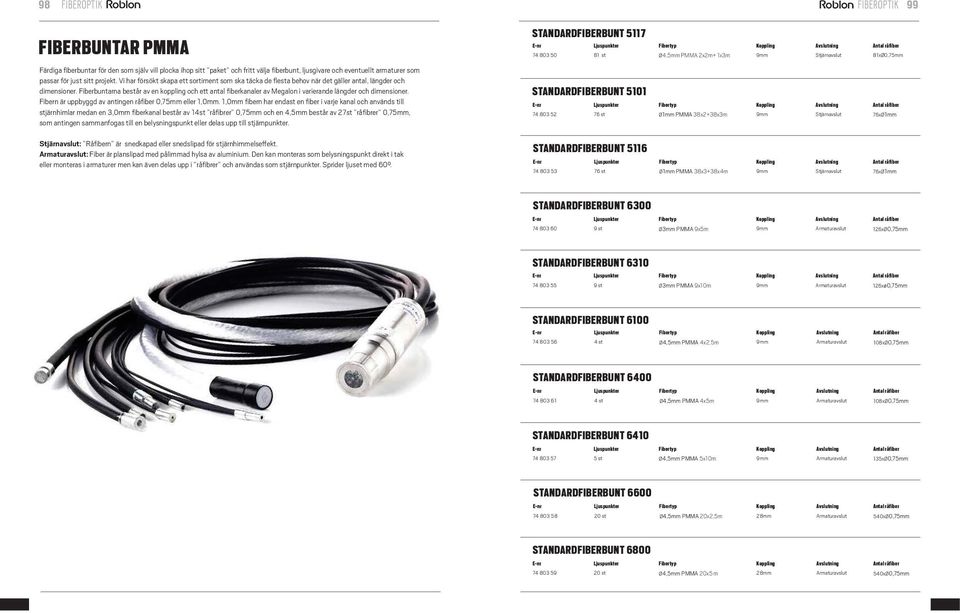

10 98 IBEROPTIK IBEROPTIK 99 IBERBUNTAR PMMA ärdiga fiberbuntar för den som själv vill plocka ihop sitt paket och fritt välja fiberbunt, ljusgivare och eventuellt armaturer som passar för just sitt projekt. Vi har försökt skapa ett sortiment som ska täcka de flesta behov när det gäller antal, längder och dimensioner. iberbuntarna består av en koppling och ett antal fiberkanaler av Megalon i varierande längder och dimensioner. ibern är uppbyggd av antingen råfiber 0,75mm eller 1,0mm. 1,0mm fibern har endast en fiber i varje kanal och används till stjärnhimlar medan en,0mm fiberkanal består av 14st råfibrer 0,75mm och en 4,5mm består av 27st råfibrer 0,75mm, som antingen sammanfogas till en belysningspunkt eller delas upp till stjärnpunkter. Stjärnavslut: Råfibern är snedkapad eller snedslipad för stjärnhimmelseffekt. Armaturavslut: iber är planslipad med pålimmad hylsa av aluminium. Den kan monteras som belysningspunkt direkt i tak eller monteras i armaturer men kan även delas upp i råfibrer och användas som stjärnpunkter. Sprider ljuset med 60. STANDARDIBERBUNT 5117 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5mm PMMA 2x2m+ 1xm 9mm Stjärnavslut 81xØ0,75mm STANDARDIBERBUNT 5101 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø1mm PMMA 8x2+8xm 9mm Stjärnavslut 76xØ1mm STANDARDIBERBUNT 5116 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø1mm PMMA 8x+8x4m 9mm Stjärnavslut 76xØ1mm STANDARDIBERBUNT 600 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ømm PMMA 9x5m 9mm Armaturavslut 126xØ0,75mm STANDARDIBERBUNT 610 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ømm PMMA 9x10m 9mm Armaturavslut 126xø0,75mm STANDARDIBERBUNT 6100 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5mm PMMA 4x2,5m 9mm Armaturavslut 108xØ0,75mm STANDARDIBERBUNT 6400 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5mm PMMA 4x5m 9mm Armaturavslut 108xØ0,75mm STANDARDIBERBUNT 6410 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5mm PMMA 5x10m 9mm Armaturavslut 15xØ0,75mm STANDARDIBERBUNT 6600 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5mm PMMA 20x2,5m 28mm Armaturavslut 540xØ0,75mm STANDARDIBERBUNT 6800 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5mm PMMA 20x5 m 28mm Armaturavslut 540xØ0,75mm

11 100 IBEROPTIK IBEROPTIK 101 IBERARMATURER Små, dekorativa och funktionella armaturer som precis som Roblons övriga produkter är lätta att installera och underhålla. Armaturerna skapar en elegant avslutning på fibern och ett enklare montage, samtidigt ges möjlighet att fokusera ljuset, skapa effektfulla mönster i tak och belysa trappor och väggar eller bara skydda armaturen för nedsmutsning. ARMATUR SIRIUS» ör inomhus-och utomhusbruk» ör Ø2 - Ø6mm fiberändarna med armaturavslut E-nr ärg Typ Spridn Rostfritt stål Opalglas Rostfritt stål Klarglas Rostfritt stål ocus 11-6 IP44 Ø16 ARMATUR UTAN RONTGLAS» ör inomhusbruk» ör Ø2 - Ø6mm fiber med armaturavslut TRAPPSTEGSARMATUR» ör inomhusbruk» ör Ø2 - Ø6mm fiber med armaturavslut E-nr ärg Spridn Aluminium Svart Vit Mässing 60 E-nr ärg Aluminium Ø18 Ø18 ARMATUR MED RONTGLAS» ör inomhusbruk» ör Ø2 - Ø6mm fiber med armaturavslut KRISTALLARMATUR» ör inomhusbruk» ör Ø1 - Ø6mm fiber med armaturavslut E-nr ärg Spridn Aluminium Svart Vit Mässing 60 IP44 Ø18 E-nr ärg Vit IP44 Ø18 ARMATUR MED 12MM LINS» ör inomhusbruk» ör Ø2 - Ø6mm fiber med armaturavslut KRISTALLARMATUR BOLL» ör inomhusbruk» ör Ø1 - Ø6mm fiber med armaturavslut E-nr ärg Spridn Aluminium Svart Vit Mässing 18-5 IP44 Ø18 E-nr ärg Aluminium IP44 Ø18
