1 UTOMHUSBELYSNING 2015

2 LJUSET SKAPAR RUMMET ÄVEN UTOMHUS! Med en bra ljussättning utomhus kan man skapa en välkomnande känsla som ger trygghet och samtidigt gör det lättare att hitta. Det gäller för byggnader i offentlig miljö och parker men även i din egen trädgård. Se våra tips nedan för en lyckad ljusplanering av din utomhusbelysning. PLANERA DIN UTOMHUSBELYSNING Bestäm dig för vilken typ av ljussättning du vill ha. Vill du ha ett funktionellt allmänljus för att lysa upp så du hittar eller kanske en mer dramatisk belysning med ljuseffekter. Ofta kan man med en genomtänkt belysningslösning få bägge delar. Planera ljuset med tanke på varifrån anläggningen skall betraktas för att minska bländning och framhäva entréer och gångvägar. ARBETA MED KONTRASTER Ögat söker sig till den ljusaste punkten och det innebär att det vi vill skall ses först skall ha mest ljus. Detta utnyttjas för att t ex framhäva en entré i ett hus, visa var en uppfart är eller markera trappsteg och minska olycksrisker. Man kan också vägleda med ljus t ex genom att med markarmaturer markera en riktning. Om något skall framhävas måste andra delar få vara mörkare. BELYS VERTIKALA YTOR OCH SKAPA RUM I UTEMILJÖN Genom att ljussätta en mörk fasad, en mur eller ett träd i en trädgård skapas en ljus vägg och en rumsuppfattning där det tidigare bara var ett odefinierat mörker. En fasad som är alldagligt anonym dagtid kan bli spännande och speciell kvällstid med hjälp av ljuseffekter. För belysning i en trädgård är det även viktigt att tänka på hur belysningen ser ut inifrån huset, utemiljön blir då en förlängning av inomhusmiljön. Det kan det räcka att sätta ljus på ett par träd eller buskar i trädgården för att på så sätt få en uppfattning om avstånd och rörelser. SPARA ENERGI MED RÄTT LJUSKÄLLA LED tekniken gör att man idag kan få mycket ljus men ändå en låg energiförbrukning jämfört med äldre ljuskällor. Det finns LED-lösningar med varmvitt eller kallvitt ljus som har bra färgåtergivning. Valet av ljuskälletyp är det viktigaste för hur ljusupplevelsen, driftsekonomin och serviceintervallen skall bli under armaturens livslängd. VÄLJ ARMATURER GJORDA FÖR UTOMHUSMILJÖ För att sitta i en utomhusmiljö i det fria skall kapslingsklassen vara IP44 eller högre. Sitter armaturer på vägg eller under tak kan det räcka med IP23 eller IP21 beroende på placering. För infällnad i mark eller placering i våta miljöer som i eller intill dammar och pooler krävs högre kapslingsklass, se föreskrifterna. TESTA PÅ PLATS Att ljussätta utomhusmiljöer kräver ofta att man på plats provar olika lösningar som t ex olika ljusstyrka, olika färgtemperatur eller olika armaturtyper och bländskydd. Det är också viktigt att se hur ljuset fungerar ihop med omkringliggande belysningsanläggningar. Kontakta oss så hjälper vi dig att ljussätta din utomhusmiljö!

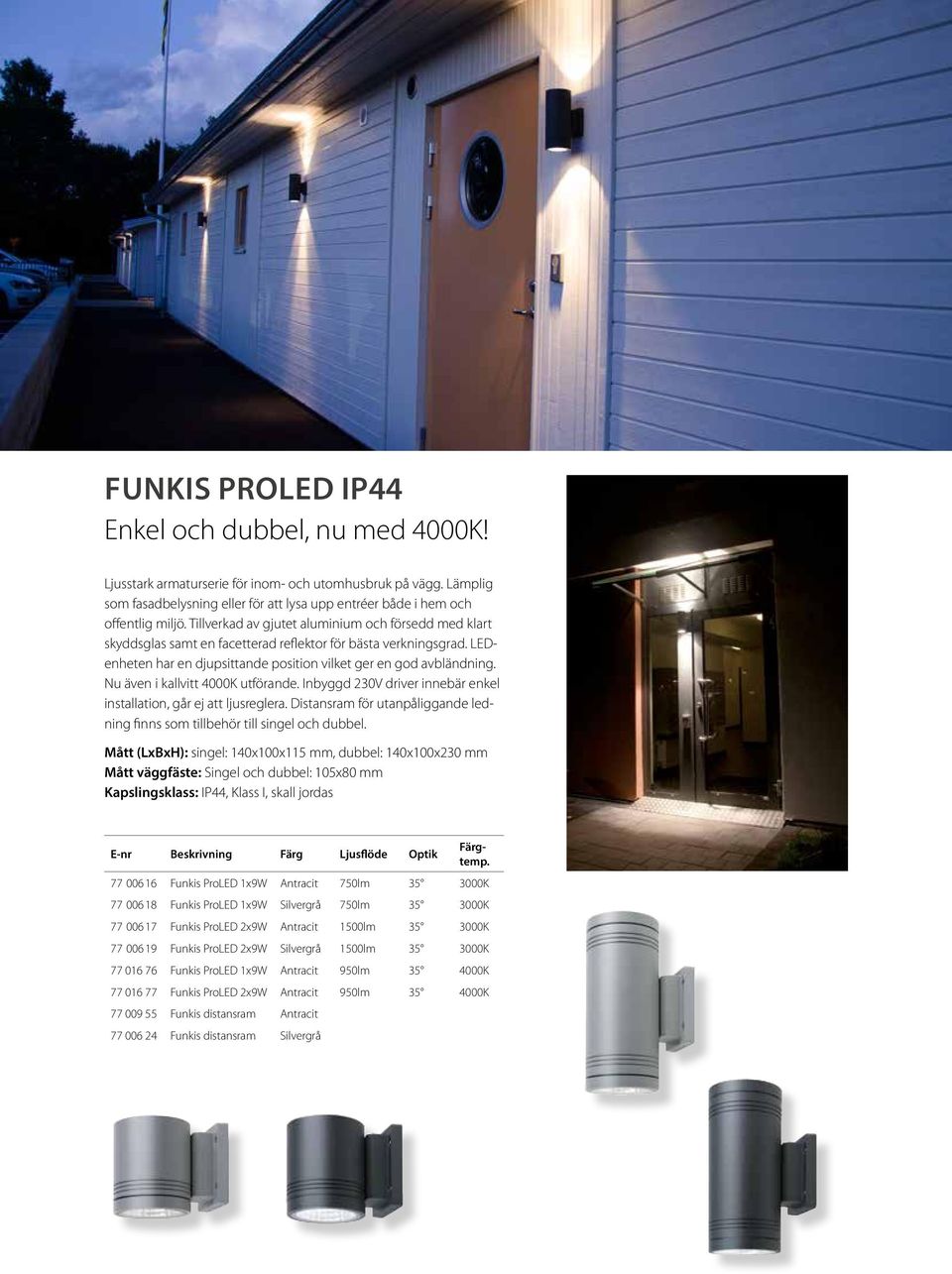

3 FUNKIS PROLED IP44 Enkel och dubbel, nu med 4000K! Ljusstark armaturserie för inom- och utomhusbruk på vägg. Lämplig som fasadbelysning eller för att lysa upp entréer både i hem och offentlig miljö. Tillverkad av gjutet aluminium och försedd med klart skyddsglas samt en facetterad reflektor för bästa verkningsgrad. LEDenheten har en djupsittande position vilket ger en god avbländning. Nu även i kallvitt 4000K utförande. Inbyggd 230V driver innebär enkel installation, går ej att ljusreglera. Distansram för utanpåliggande ledning finns som tillbehör till singel och dubbel. Mått (LxBxH): singel: 140x100x115 mm, dubbel: 140x100x230 mm Mått väggfäste: Singel och dubbel: 105x80 mm Kapslingsklass: IP44, Klass I, skall jordas E-nr Beskrivning Färg Ljusflöde Optik Färgtemp Funkis ProLED 1x9W Antracit 750lm K Funkis ProLED 1x9W Silvergrå 750lm K Funkis ProLED 2x9W Antracit 1500lm K Funkis ProLED 2x9W Silvergrå 1500lm K Funkis ProLED 1x9W Antracit 950lm K Funkis ProLED 2x9W Antracit 950lm K Funkis distansram Antracit Funkis distansram Silvergrå

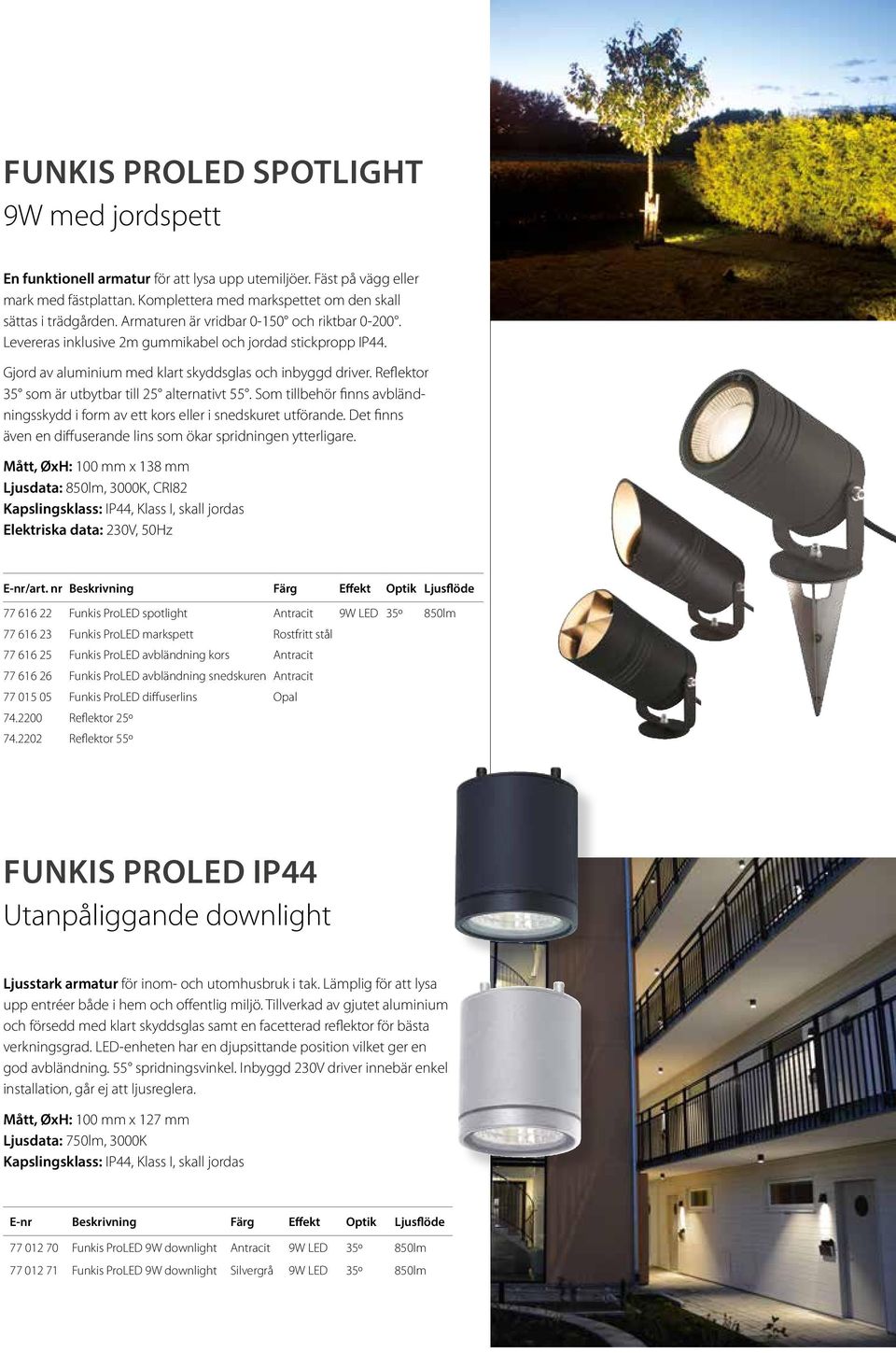

4 FUNKIS PROLED SPOTLIGHT 9W med jordspett En funktionell armatur för att lysa upp utemiljöer. Fäst på vägg eller mark med fästplattan. Komplettera med markspettet om den skall sättas i trädgården. Armaturen är vridbar och riktbar Levereras inklusive 2m gummikabel och jordad stickpropp IP44. Gjord av aluminium med klart skyddsglas och inbyggd driver. Reflektor 35 som är utbytbar till 25 alternativt 55. Som tillbehör finns avbländningsskydd i form av ett kors eller i snedskuret utförande. Det finns även en diffuserande lins som ökar spridningen ytterligare. Mått, ØxH: 100 mm x 138 mm Ljusdata: 850lm, 3000K, CRI82 Kapslingsklass: IP44, Klass I, skall jordas Elektriska data: 230V, 50Hz E-nr/art. nr Beskrivning Färg Effekt Optik Ljusflöde Funkis ProLED spotlight Antracit 9W LED 35º 850lm Funkis ProLED markspett Rostfritt stål Funkis ProLED avbländning kors Antracit Funkis ProLED avbländning snedskuren Antracit Funkis ProLED diffuserlins Opal Reflektor 25º Reflektor 55º FUNKIS PROLED IP44 Utanpåliggande downlight Ljusstark armatur för inom- och utomhusbruk i tak. Lämplig för att lysa upp entréer både i hem och offentlig miljö. Tillverkad av gjutet aluminium och försedd med klart skyddsglas samt en facetterad reflektor för bästa verkningsgrad. LED-enheten har en djupsittande position vilket ger en god avbländning. 55 spridningsvinkel. Inbyggd 230V driver innebär enkel installation, går ej att ljusreglera. Mått, ØxH: 100 mm x 127 mm Ljusdata: 750lm, 3000K Kapslingsklass: IP44, Klass I, skall jordas E-nr Beskrivning Färg Effekt Optik Ljusflöde Funkis ProLED 9W downlight Antracit 9W LED 35º 850lm Funkis ProLED 9W downlight Silvergrå 9W LED 35º 850lm

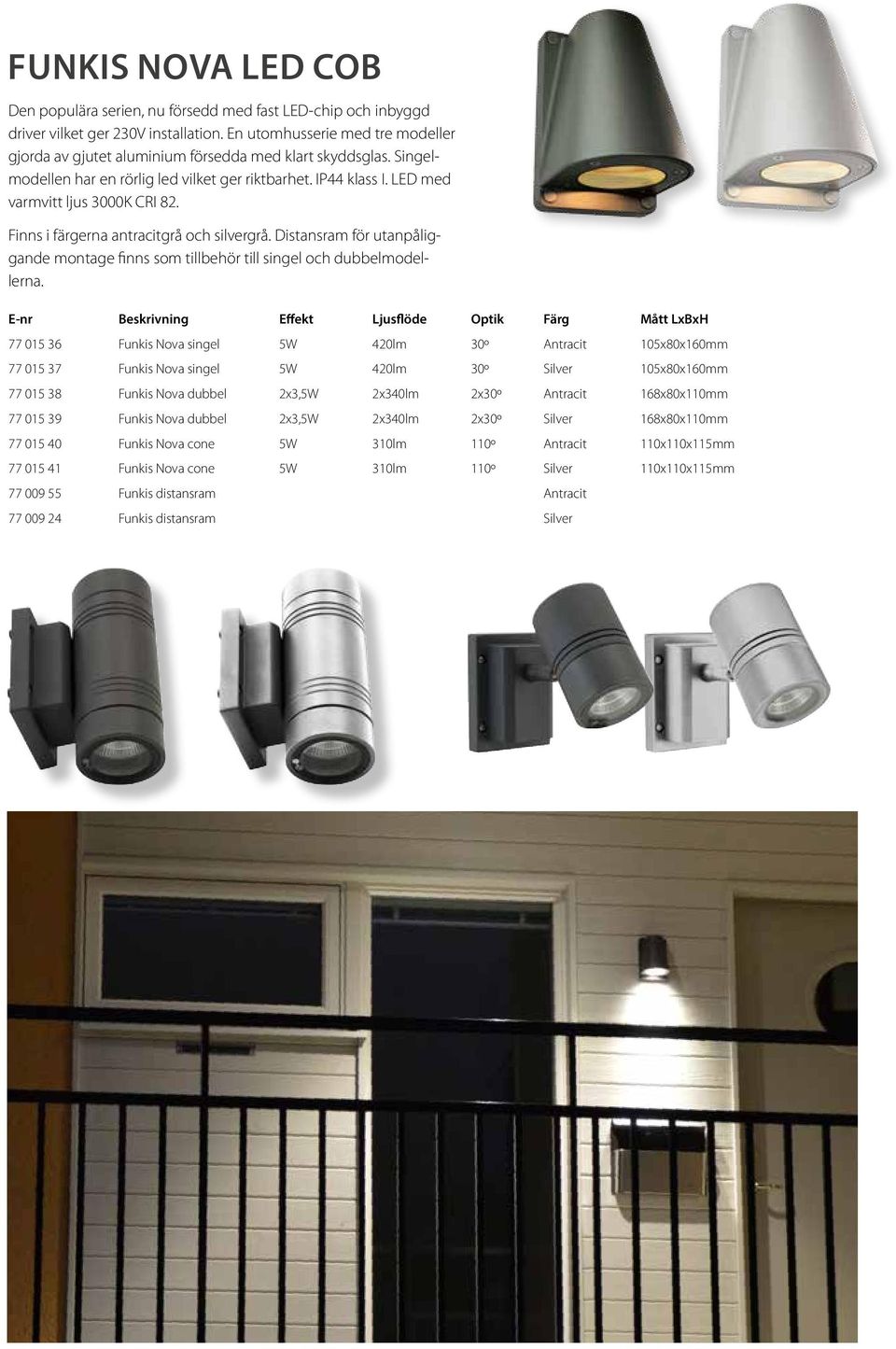

5 FUNKIS NOVA LED COB Den populära serien, nu försedd med fast LED-chip och inbyggd driver vilket ger 230V installation. En utomhusserie med tre modeller gjorda av gjutet aluminium försedda med klart skyddsglas. Singelmodellen har en rörlig led vilket ger riktbarhet. IP44 klass I. LED med varmvitt ljus 3000K CRI 82. Finns i färgerna antracitgrå och silvergrå. Distansram för utanpåliggande montage finns som tillbehör till singel och dubbelmodellerna. E-nr Beskrivning Effekt Ljusflöde Optik Färg Mått LxBxH Funkis Nova singel 5W 420lm 30º Antracit 105x80x160mm Funkis Nova singel 5W 420lm 30º Silver 105x80x160mm Funkis Nova dubbel 2x3,5W 2x340lm 2x30º Antracit 168x80x110mm Funkis Nova dubbel 2x3,5W 2x340lm 2x30º Silver 168x80x110mm Funkis Nova cone 5W 310lm 110º Antracit 110x110x115mm Funkis Nova cone 5W 310lm 110º Silver 110x110x115mm Funkis distansram Antracit Funkis distansram Silver

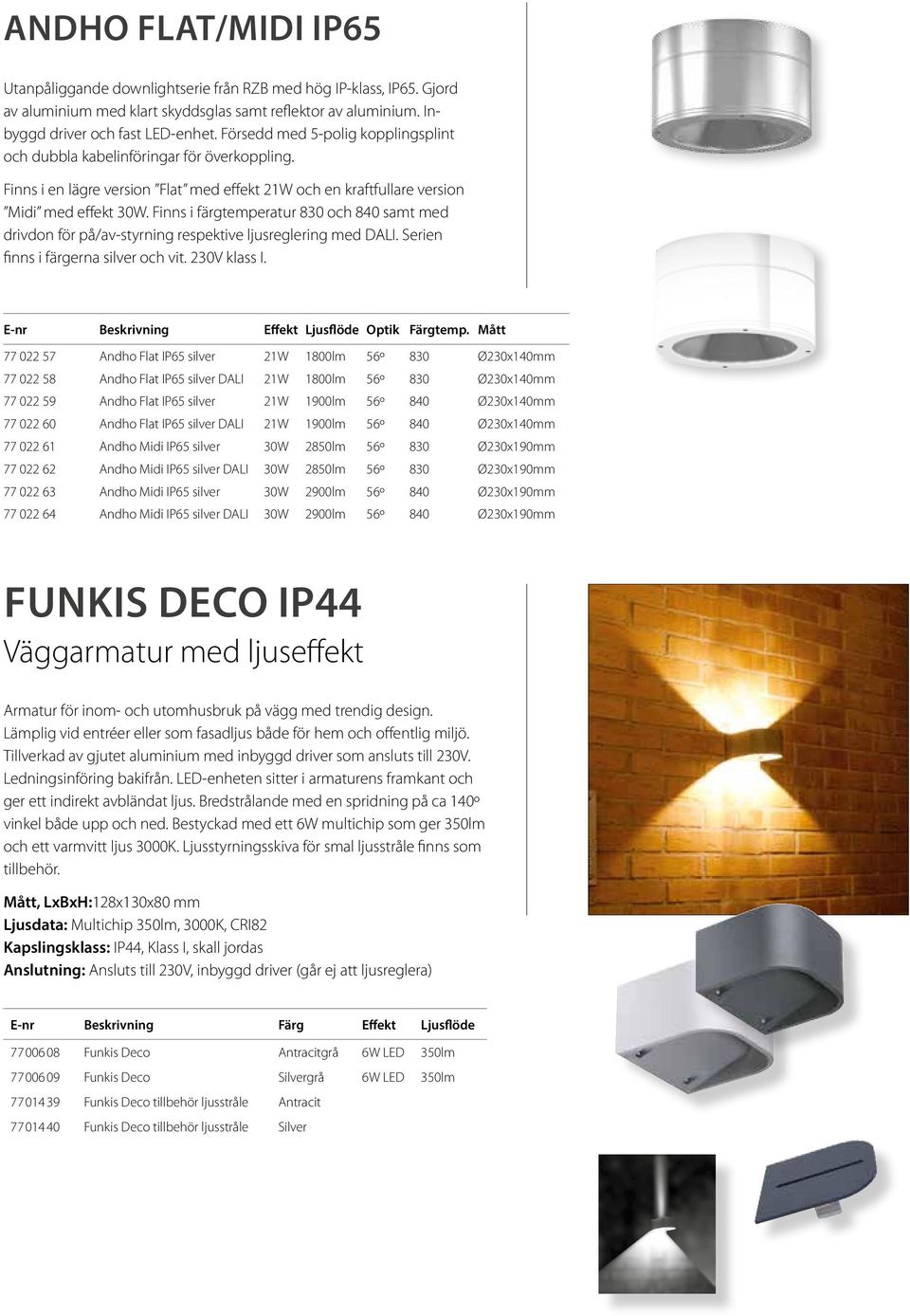

6 ANDHO FLAT/MIDI IP65 Utanpåliggande downlightserie från RZB med hög IP-klass, IP65. Gjord av aluminium med klart skyddsglas samt reflektor av aluminium. Inbyggd driver och fast LED-enhet. Försedd med 5-polig kopplingsplint och dubbla kabelinföringar för överkoppling. Finns i en lägre version Flat med effekt 21W och en kraftfullare version Midi med effekt 30W. Finns i färgtemperatur 830 och 840 samt med drivdon för på/av-styrning respektive ljusreglering med DALI. Serien finns i färgerna silver och vit. 230V klass I. E-nr Beskrivning Effekt Ljusflöde Optik Färgtemp. Mått Andho Flat IP65 silver 21W 1800lm 56º 830 Ø230x140mm Andho Flat IP65 silver DALI 21W 1800lm 56º 830 Ø230x140mm Andho Flat IP65 silver 21W 1900lm 56º 840 Ø230x140mm Andho Flat IP65 silver DALI 21W 1900lm 56º 840 Ø230x140mm Andho Midi IP65 silver 30W 2850lm 56º 830 Ø230x190mm Andho Midi IP65 silver DALI 30W 2850lm 56º 830 Ø230x190mm Andho Midi IP65 silver 30W 2900lm 56º 840 Ø230x190mm Andho Midi IP65 silver DALI 30W 2900lm 56º 840 Ø230x190mm FUNKIS DECO IP44 Väggarmatur med ljuseffekt Armatur för inom- och utomhusbruk på vägg med trendig design. Lämplig vid entréer eller som fasadljus både för hem och offentlig miljö. Tillverkad av gjutet aluminium med inbyggd driver som ansluts till 230V. Ledningsinföring bakifrån. LED-enheten sitter i armaturens framkant och ger ett indirekt avbländat ljus. Bredstrålande med en spridning på ca 140º vinkel både upp och ned. Bestyckad med ett 6W multichip som ger 350lm och ett varmvitt ljus 3000K. Ljusstyrningsskiva för smal ljusstråle finns som tillbehör. Mått, LxBxH:128x130x80 mm Ljusdata: Multichip 350lm, 3000K, CRI82 Kapslingsklass: IP44, Klass I, skall jordas Anslutning: Ansluts till 230V, inbyggd driver (går ej att ljusreglera) E-nr Beskrivning Färg Effekt Ljusflöde Funkis Deco Antracitgrå 6W LED 350lm Funkis Deco Silvergrå 6W LED 350lm Funkis Deco tillbehör ljusstråle Antracit Funkis Deco tillbehör ljusstråle Silver

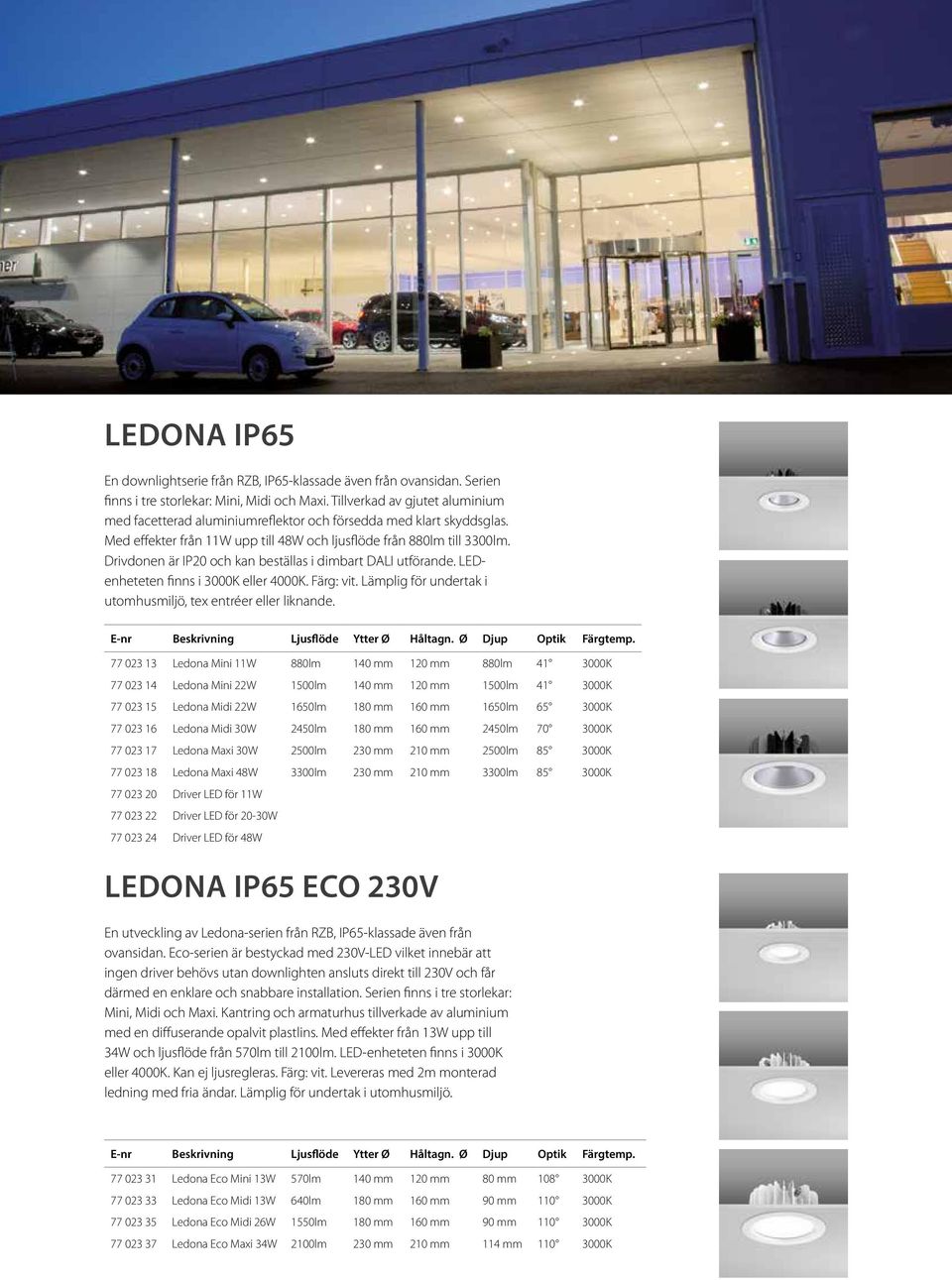

7 LEDONA IP65 En downlightserie från RZB, IP65-klassade även från ovansidan. Serien finns i tre storlekar: Mini, Midi och Maxi. Tillverkad av gjutet aluminium med facetterad aluminiumreflektor och försedda med klart skyddsglas. Med effekter från 11W upp till 48W och ljusflöde från 880lm till 3300lm. Drivdonen är IP20 och kan beställas i dimbart DALI utförande. LEDenheteten finns i 3000K eller 4000K. Färg: vit. Lämplig för undertak i utomhusmiljö, tex entréer eller liknande. E-nr Beskrivning Ljusflöde Ytter Ø Håltagn. Ø Djup Optik Färgtemp Ledona Mini 11W 880lm 140 mm 120 mm 880lm K Ledona Mini 22W 1500lm 140 mm 120 mm 1500lm K Ledona Midi 22W 1650lm 180 mm 160 mm 1650lm K Ledona Midi 30W 2450lm 180 mm 160 mm 2450lm K Ledona Maxi 30W 2500lm 230 mm 210 mm 2500lm K Ledona Maxi 48W 3300lm 230 mm 210 mm 3300lm K Driver LED för 11W Driver LED för 20-30W Driver LED för 48W LEDONA IP65 ECO 230V En utveckling av Ledona-serien från RZB, IP65-klassade även från ovansidan. Eco-serien är bestyckad med 230V-LED vilket innebär att ingen driver behövs utan downlighten ansluts direkt till 230V och får därmed en enklare och snabbare installation. Serien finns i tre storlekar: Mini, Midi och Maxi. Kantring och armaturhus tillverkade av aluminium med en diffuserande opalvit plastlins. Med effekter från 13W upp till 34W och ljusflöde från 570lm till 2100lm. LED-enheteten finns i 3000K eller 4000K. Kan ej ljusregleras. Färg: vit. Levereras med 2m monterad ledning med fria ändar. Lämplig för undertak i utomhusmiljö. E-nr Beskrivning Ljusflöde Ytter Ø Håltagn. Ø Djup Optik Färgtemp Ledona Eco Mini 13W 570lm 140 mm 120 mm 80 mm K Ledona Eco Midi 13W 640lm 180 mm 160 mm 90 mm K Ledona Eco Midi 26W 1550lm 180 mm 160 mm 90 mm K Ledona Eco Maxi 34W 2100lm 230 mm 210 mm 114 mm K

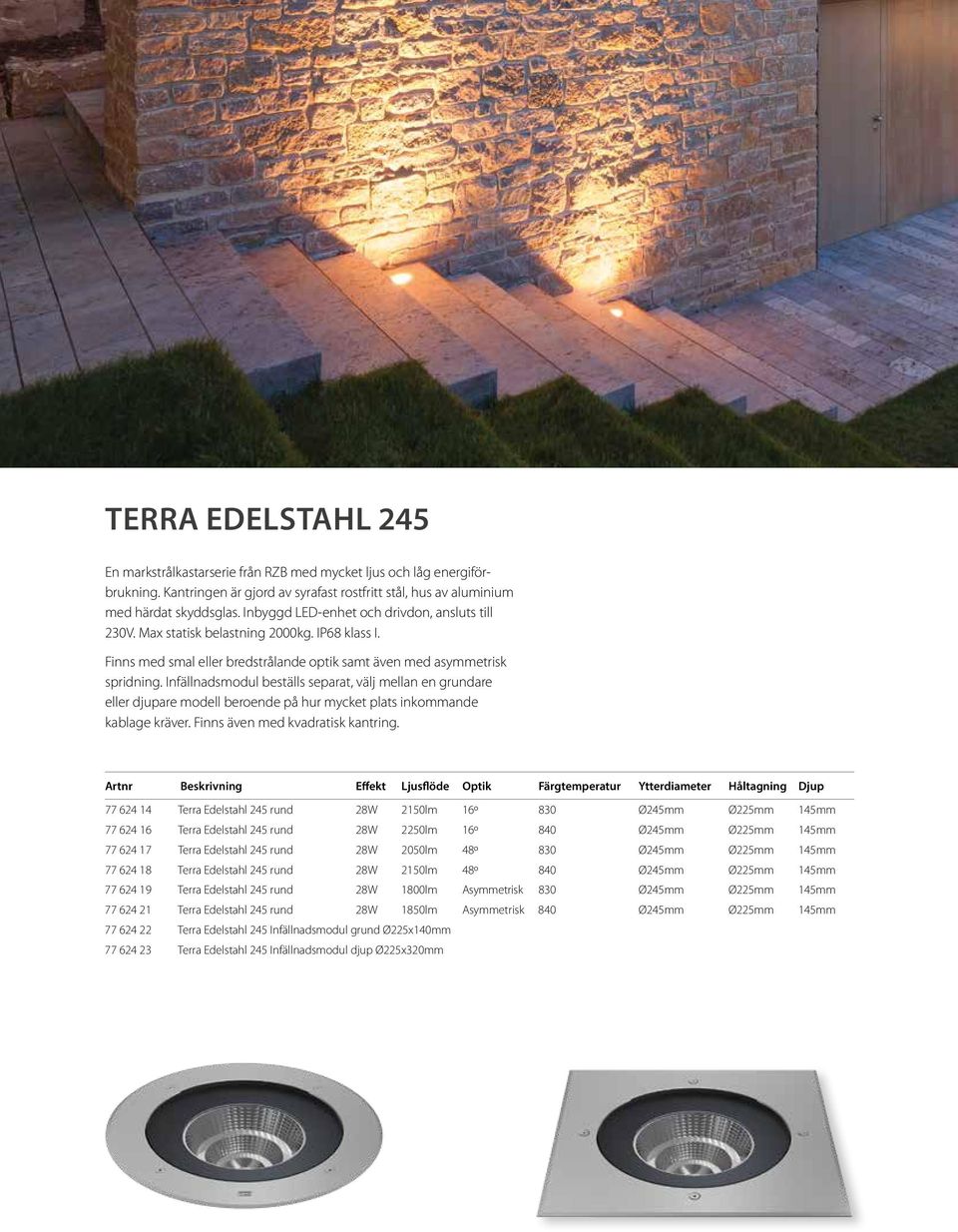

8 TERRA EDELSTAHL 245 En markstrålkastarserie från RZB med mycket ljus och låg energiförbrukning. Kantringen är gjord av syrafast rostfritt stål, hus av aluminium med härdat skyddsglas. Inbyggd LED-enhet och drivdon, ansluts till 230V. Max statisk belastning 2000kg. IP68 klass I. Finns med smal eller bredstrålande optik samt även med asymmetrisk spridning. Infällnadsmodul beställs separat, välj mellan en grundare eller djupare modell beroende på hur mycket plats inkommande kablage kräver. Finns även med kvadratisk kantring. Artnr Beskrivning Effekt Ljusflöde Optik Färgtemperatur Ytterdiameter Håltagning Djup Terra Edelstahl 245 rund 28W 2150lm 16º 830 Ø245mm Ø225mm 145mm Terra Edelstahl 245 rund 28W 2250lm 16º 840 Ø245mm Ø225mm 145mm Terra Edelstahl 245 rund 28W 2050lm 48º 830 Ø245mm Ø225mm 145mm Terra Edelstahl 245 rund 28W 2150lm 48º 840 Ø245mm Ø225mm 145mm Terra Edelstahl 245 rund 28W 1800lm Asymmetrisk 830 Ø245mm Ø225mm 145mm Terra Edelstahl 245 rund 28W 1850lm Asymmetrisk 840 Ø245mm Ø225mm 145mm Terra Edelstahl 245 Infällnadsmodul grund Ø225x140mm Terra Edelstahl 245 Infällnadsmodul djup Ø225x320mm

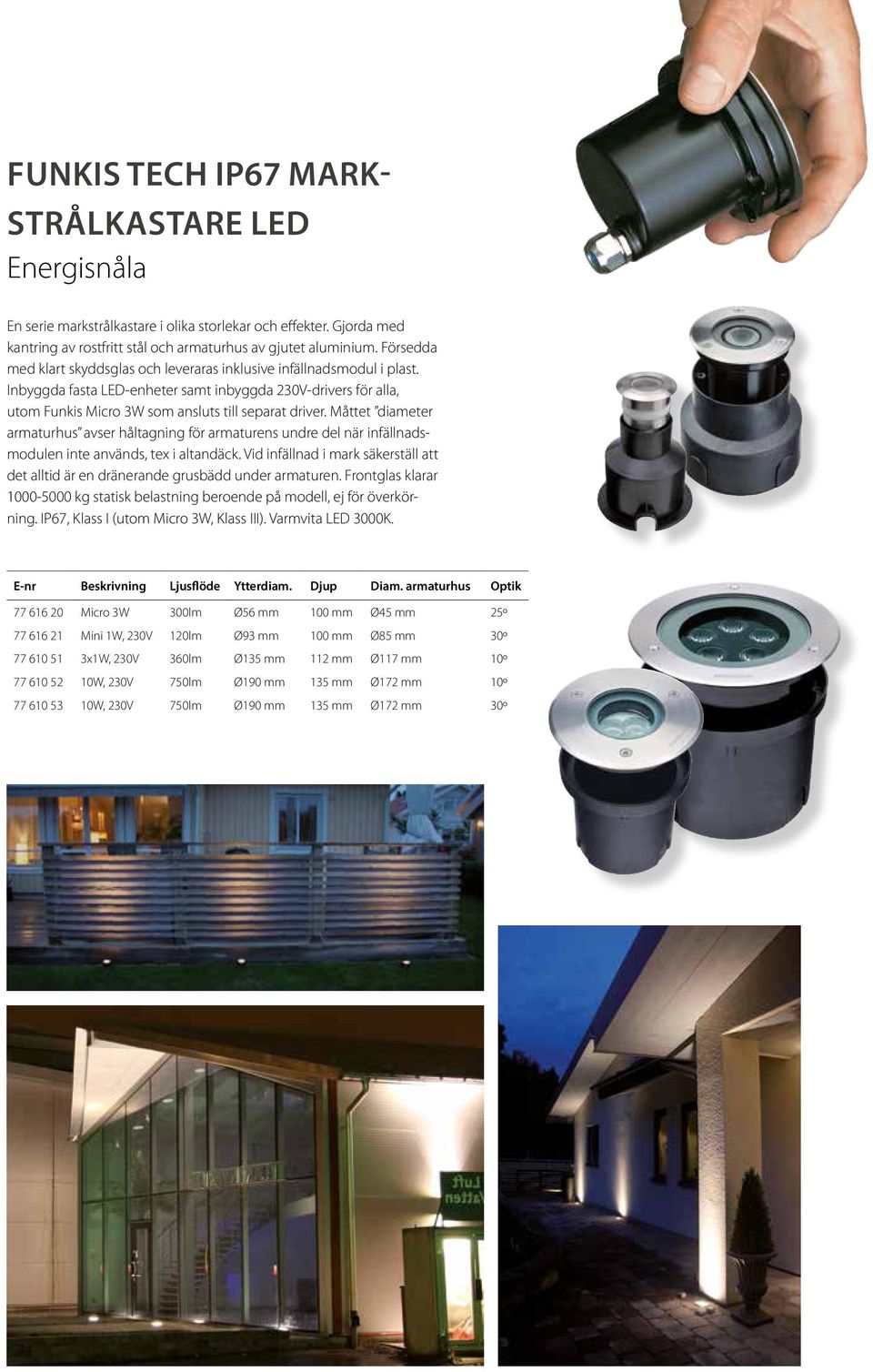

9 FUNKIS TECH IP67 MARK- STRÅLKASTARE LED Energisnåla En serie markstrålkastare i olika storlekar och effekter. Gjorda med kantring av rostfritt stål och armaturhus av gjutet aluminium. Försedda med klart skyddsglas och leveraras inklusive infällnadsmodul i plast. Inbyggda fasta LED-enheter samt inbyggda 230V-drivers för alla, utom Funkis Micro 3W som ansluts till separat driver. Måttet diameter armaturhus avser håltagning för armaturens undre del när infällnadsmodulen inte används, tex i altandäck. Vid infällnad i mark säkerställ att det alltid är en dränerande grusbädd under armaturen. Frontglas klarar kg statisk belastning beroende på modell, ej för överkörning. IP67, Klass I (utom Micro 3W, Klass III). Varmvita LED 3000K. E-nr Beskrivning Ljusflöde Ytterdiam. Djup Diam. armaturhus Optik Micro 3W 300lm Ø56 mm 100 mm Ø45 mm 25º Mini 1W, 230V 120lm Ø93 mm 100 mm Ø85 mm 30º x1W, 230V 360lm Ø135 mm 112 mm Ø117 mm 10º W, 230V 750lm Ø190 mm 135 mm Ø172 mm 10º W, 230V 750lm Ø190 mm 135 mm Ø172 mm 30º

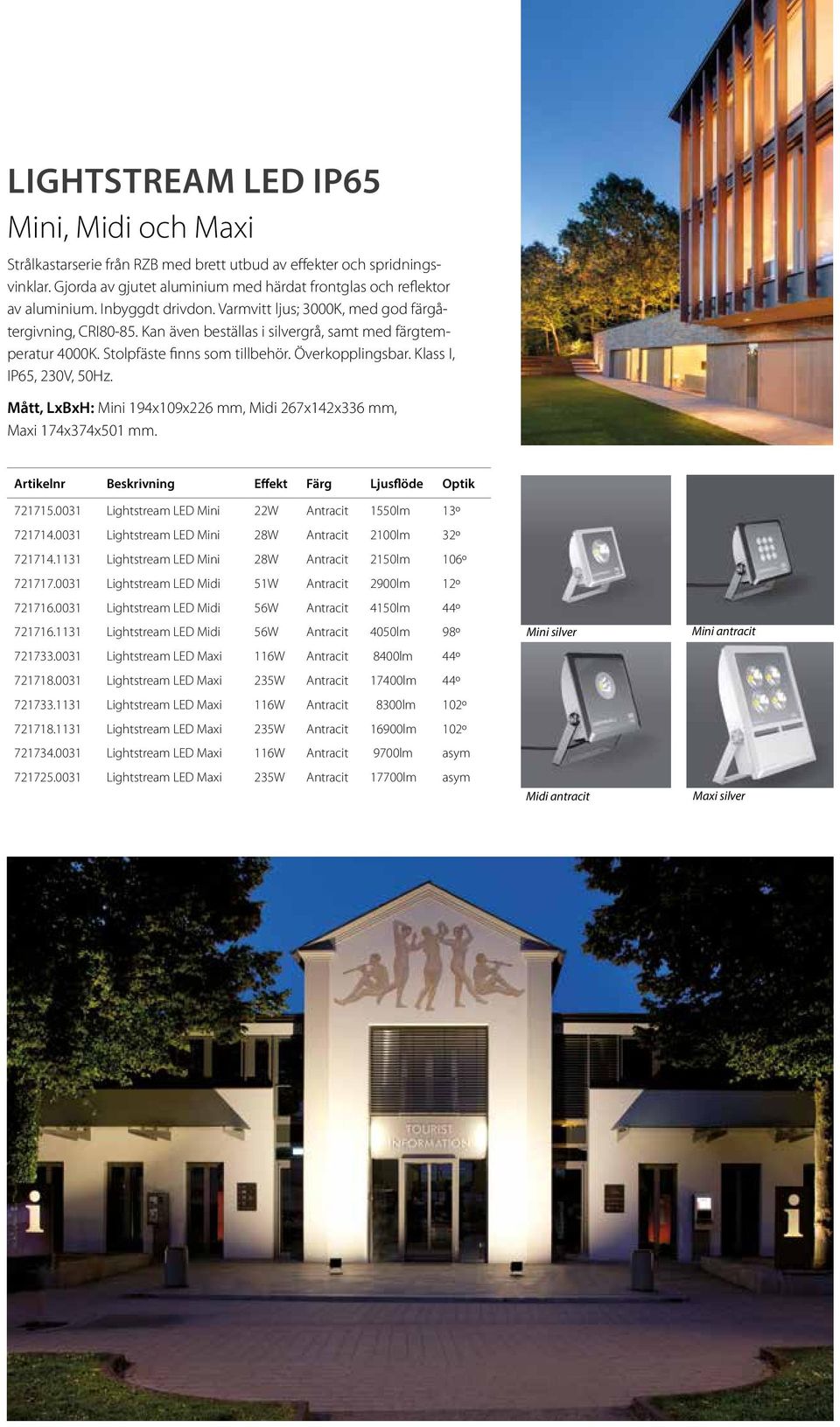

10 LIGHTSTREAM LED IP65 Mini, Midi och Maxi Strålkastarserie från RZB med brett utbud av effekter och spridningsvinklar. Gjorda av gjutet aluminium med härdat frontglas och reflektor av aluminium. Inbyggdt drivdon. Varmvitt ljus; 3000K, med god färgåtergivning, CRI Kan även beställas i silvergrå, samt med färgtemperatur 4000K. Stolpfäste finns som tillbehör. Överkopplingsbar. Klass I, IP65, 230V, 50Hz. Mått, LxBxH: Mini 194x109x226 mm, Midi 267x142x336 mm, Maxi 174x374x501 mm. Artikelnr Beskrivning Effekt Färg Ljusflöde Optik Lightstream LED Mini 22W Antracit 1550lm 13º Lightstream LED Mini 28W Antracit 2100lm 32º Lightstream LED Mini 28W Antracit 2150lm 106º Lightstream LED Midi 51W Antracit 2900lm 12º Lightstream LED Midi 56W Antracit 4150lm 44º Lightstream LED Midi 56W Antracit 4050lm 98º Lightstream LED Maxi 116W Antracit 8400lm 44º Lightstream LED Maxi 235W Antracit 17400lm 44º Lightstream LED Maxi 116W Antracit 8300lm 102º Lightstream LED Maxi 235W Antracit 16900lm 102º Lightstream LED Maxi 116W Antracit 9700lm asym Lightstream LED Maxi 235W Antracit 17700lm asym Mini silver Midi antracit Mini antracit Maxi silver

11

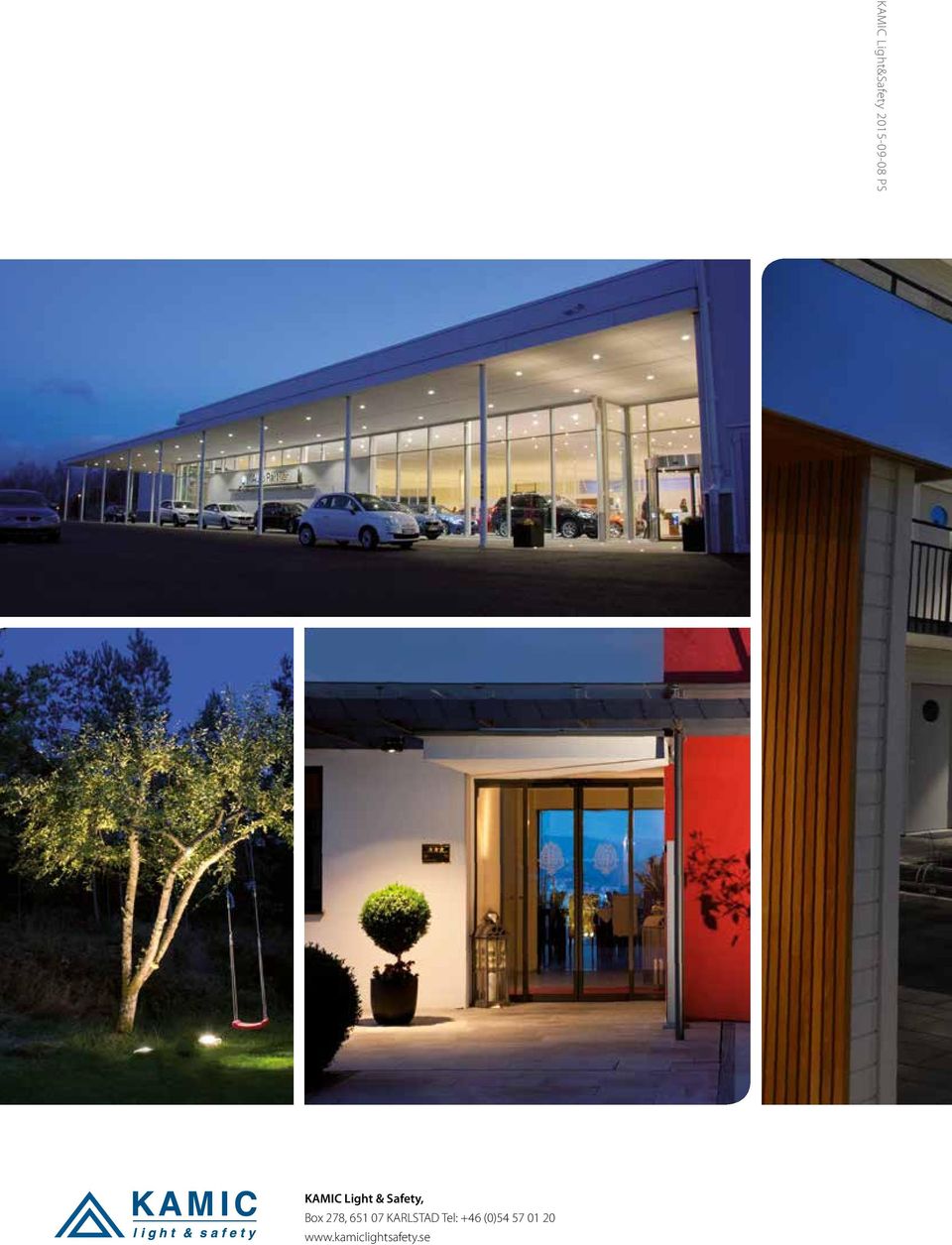

12 KAMIC Light&Safety PS KAMIC Light & Safety, Box 278, KARLSTAD Tel: +46 (0)
