1 Elektroskandia energismart Bygg & fastighet Elektroskandia Belysning

2

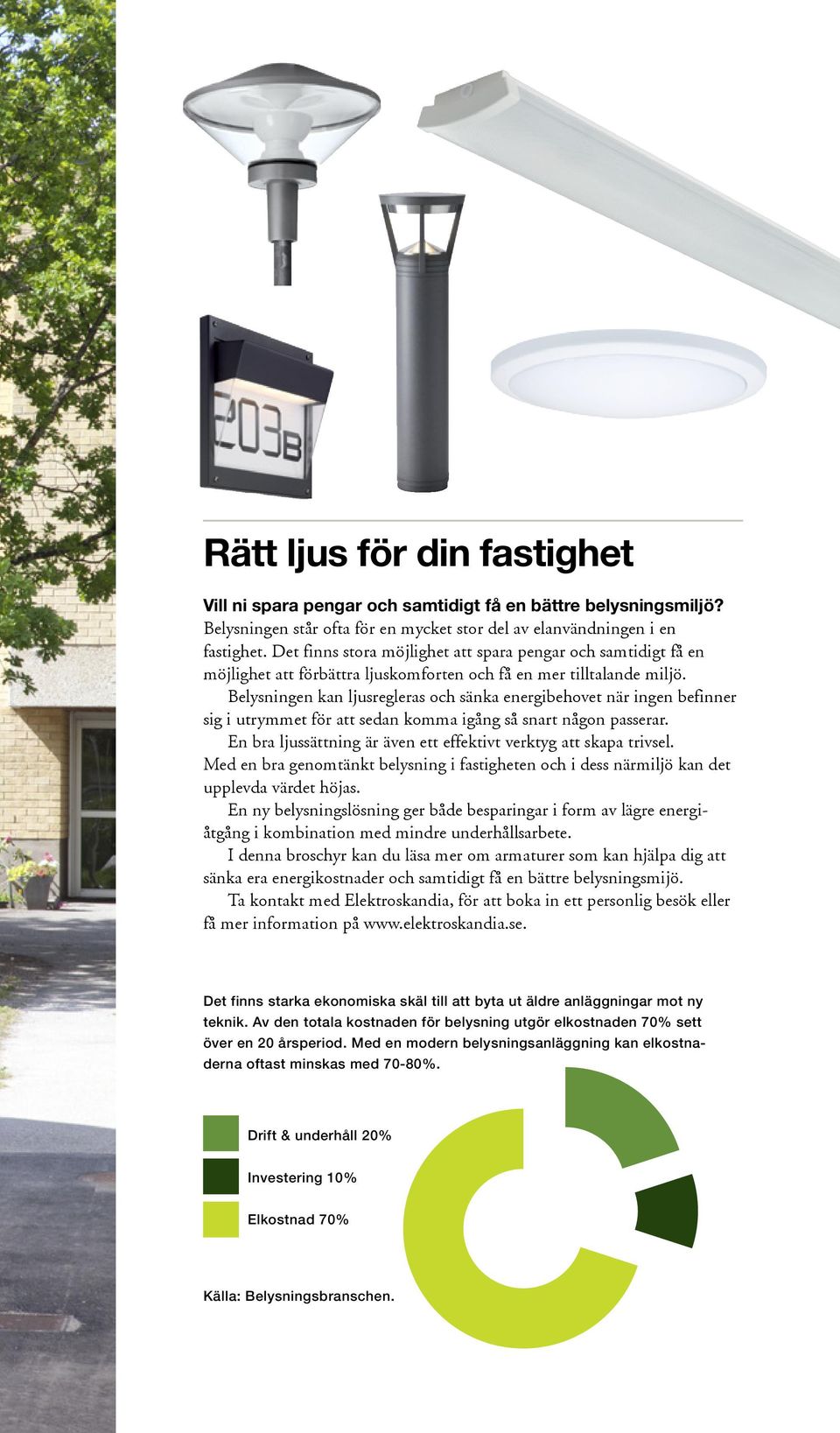

3 Rätt ljus för din fastighet Vill ni spara pengar och samtidigt få en bättre belysningsmiljö? Belysningen står ofta för en mycket stor del av elanvändningen i en fastighet. Det finns stora möjlighet att spara pengar och samtidigt få en möjlighet att förbättra ljuskomforten och få en mer tilltalande miljö. Belysningen kan ljusregleras och sänka energibehovet när ingen befinner sig i utrymmet för att sedan komma igång så snart någon passerar. En bra ljussättning är även ett effektivt verktyg att skapa trivsel. Med en bra genomtänkt belysning i fastigheten och i dess närmiljö kan det upplevda värdet höjas. En ny belysningslösning ger både besparingar i form av lägre energiåtgång i kombination med mindre underhållsarbete. I denna broschyr kan du läsa mer om armaturer som kan hjälpa dig att sänka era energikostnader och samtidigt få en bättre belysningsmijö. Ta kontakt med Elektroskandia, för att boka in ett personlig besök eller få mer information på Det finns starka ekonomiska skäl till att byta ut äldre anläggningar mot ny teknik. Av den totala kostnaden för belysning utgör elkostnaden 70% sett över en 20 årsperiod. Med en modern belysningsanläggning kan elkostnaderna oftast minskas med 70-80%. Drift & underhåll 20% Investering 10% Elkostnad 70% Källa: Belysningsbranschen.

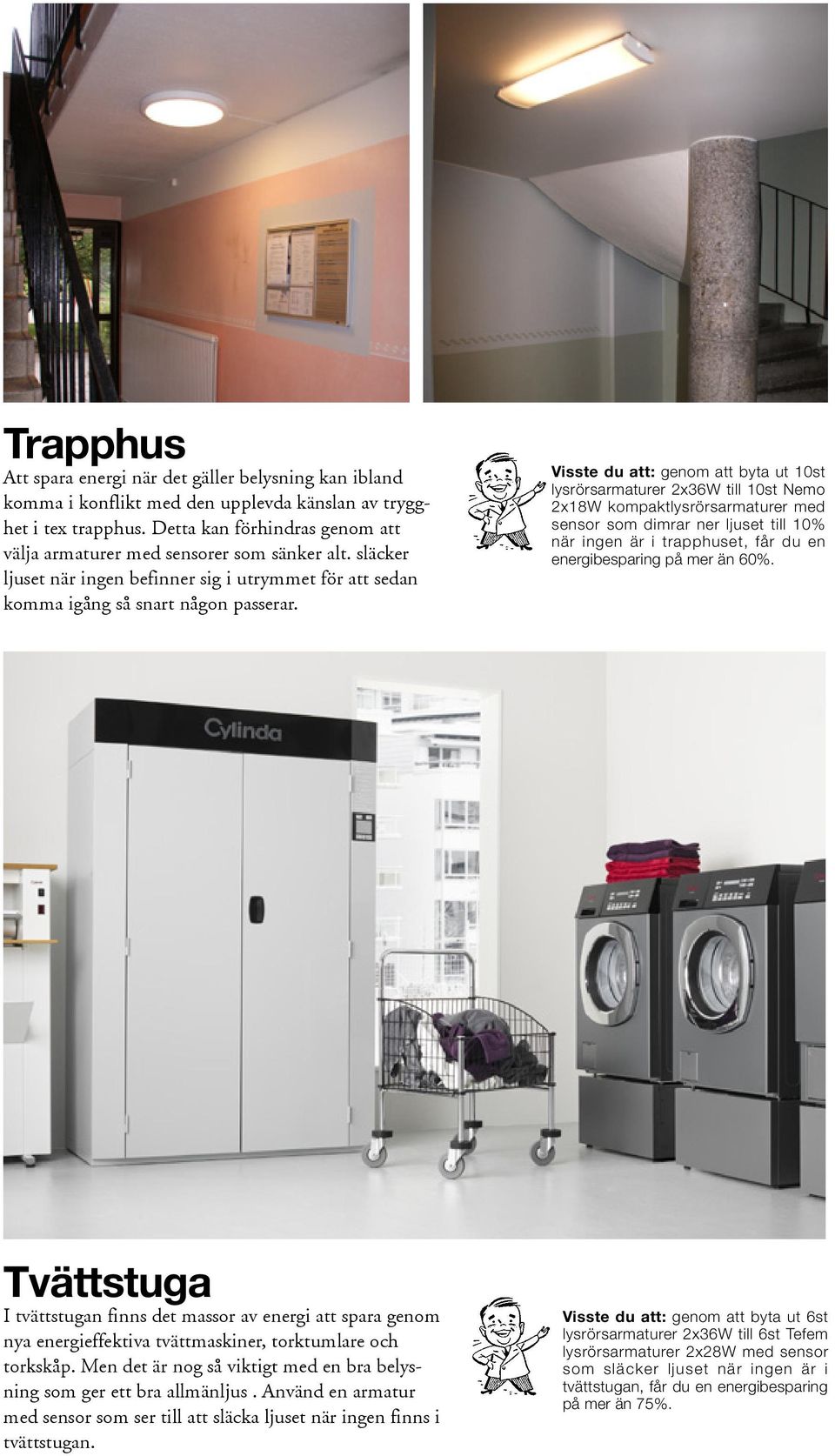

4 Trapphus Att spara energi när det gäller belysning kan ibland komma i konflikt med den upplevda känslan av trygghet i tex trapphus. Detta kan förhindras genom att välja armaturer med sensorer som sänker alt. släcker ljuset när ingen befinner sig i utrymmet för att sedan komma igång så snart någon passerar. Visste du att: genom att byta ut 10st lysrörsarmaturer 2x36W till 10st Nemo 2x18W kompaktlysrörsarmaturer med sensor som dimrar ner ljuset till 10% när ingen är i trapphuset, får du en energibesparing på mer än 60%. Tvättstuga I tvättstugan finns det massor av energi att spara genom nya energieffektiva tvättmaskiner, torktumlare och torkskåp. Men det är nog så viktigt med en bra belysning som ger ett bra allmänljus. Använd en armatur med sensor som ser till att släcka ljuset när ingen finns i tvättstugan. Visste du att: genom att byta ut 6st lysrörsarmaturer 2x36W till 6st Tefem lysrörsarmaturer 2x28W med sensor som släcker ljuset när ingen är i tvättstugan, får du en energibesparing på mer än 75%.

5 Utanpåliggande armaturer Leto, Leto vägg, Lemo, Helios och Theo har alla gemensamt att de finns bestyckade med LED. Theo är bestyckad med T5 cirkellysrör. De flesta varianterna finns även med sensorer som släcker eller håller belysningen på en låg nivå när den inte behövs. Samtliga armaturer har mycket lång livslängd och låga underhållkostnader och kan monteras både inomhus och utomhus. Stomme i elförzinkad plåt, kupa i slagtålig opal akryl. Lämpliga användningsområden är trapphus, källare, passager, på fasader etc. Levereras inkl. ljuskällor. Kapslingsklass: IP44/I. Smart Leto LED Lång livslängd och låga servicekostnader Allroundarmatur Sensor som tänder/släcker ljuset Robust IK10 Art-nr Typ Effekt Färgtemp. Färg Ø H E LED 10 W 3000 K Vit E LED 10 W 3000 K Vit E LED 16 W 3000 K Vit E LED sensor T/S 16 W 3000 K Vit E LED 21 W 3000 K Vit E LED sensor T/S 21 W 3000 K Vit Smart Leto Vägg LED Leto med ögonlock Lång livslängd och låga servicekostnader Allroundarmatur Behagligt ljus Robust IK10 Art-nr Typ Effekt W Färgtemp. Färg Ø H E LED 10 W 3000 K Vit E LED 10 W 3000 K Vit E LED 16 W 3000 K Vit E LED 21 W 3000 K Vit

6 Smart Lemo LED Lång livslängd och låga servicekostnader Allroundarmatur Sensor som tänder/släcker ljuset Robust IK10 Art-nr Typ Effekt Färgtemp. Färg Ø H E LED 10 W 3000 K Vit E LED 10 W 3000 K Vit E LED 16 W 3000 K Vit E LED sensor T/S 16 W 3000 K Vit E LED 21 W 3000 K Vit E LED sensor T/S 21 W 3000 K Vit Smart Helios Lång livslängd och låga servicekostnader Allroundarmatur Sensor som tänder/släcker ljuset med eller utan dimfunktion Robust IK10 Art-nr Typ Effekt Sockel Färgtemp. Färg Ø H E LED 10 W 3000 K Vit E HF 22 W 2G13 Vit E HF sensor T/S 22 W 2G13 Vit E HF 40 W 2G13 Vit E HF sensor T/S 40 W 2G13 Vit E HF sensor dim % 40 W 2G13 Vit E HF Dali ECO DIM 40 W 2G13 Vit E HF 55 W 2G13 Vit E HF sensor T/S 55 W 2G13 Vit E HF sensor dim % 55 W 2G13 Vit E HF Dali ECO DIM 55 W 2G13 Vit Smart Theo Allround armatur Sensor som tänder/släcker ljuset med eller utan dimfunktion Kupa i glas Art-nr Typ Effekt Sockel Färg Ø H E HF 40 W 2G13 Vit E HF sensor T/S 40 W 2G13 Vit E HF sensor dim % 40 W 2G13 Vit E HF sensor Dali ECO DIM 40 W 2G13 Vit E HF 55 W 2G13 Vit E HF sensor T/S 55 W 2G13 Vit E HF sensor dim % 55 W 2G13 Vit E HF sensor Dali ECO DIM 55 W 2G13 Vit Smart Helplastarmatur IP44 Låg profil Allroundarmatur Skyddsklass II Prisvärd, enkel allroundarmatur utan sensor som är lämplig både som tak- och väggarmatur. Passar som allmänljus i tex förråd och andra mindre utrymmen. Kupa av opal akryl med snäppfastsättning. Kapslingsklass IP44/II. Art-nr Typ Effekt Sockel Ø H E x9 W G

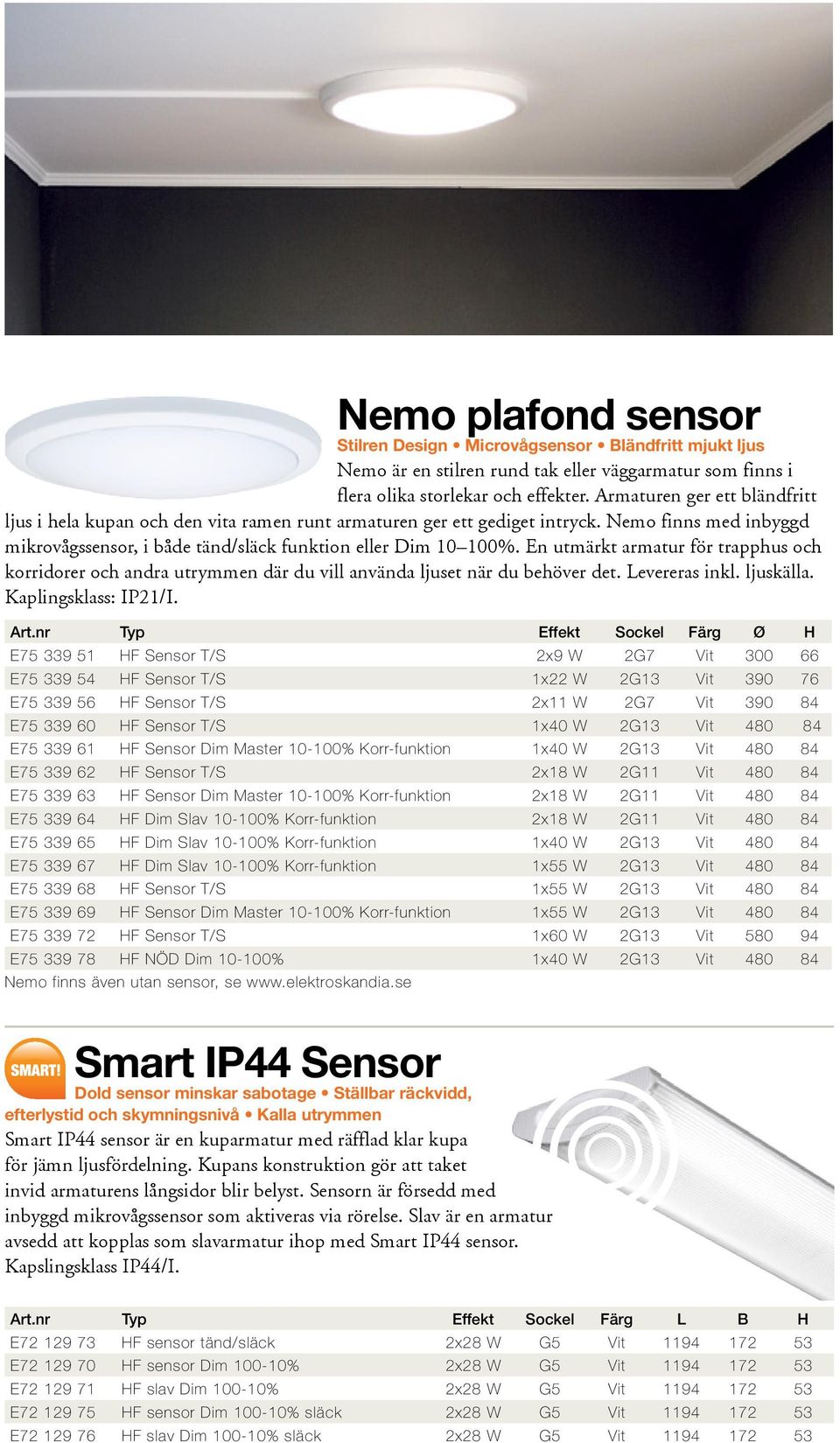

7 Nemo plafond sensor Stilren Design Microvågsensor Bländfritt mjukt ljus Nemo är en stilren rund tak eller väggarmatur som finns i flera olika storlekar och effekter. Armaturen ger ett bländfritt ljus i hela kupan och den vita ramen runt armaturen ger ett gediget intryck. Nemo finns med inbyggd mikrovågssensor, i både tänd/släck funktion eller Dim %. En utmärkt armatur för trapphus och korridorer och andra utrymmen där du vill använda ljuset när du behöver det. Levereras inkl. ljuskälla. Kaplingsklass: IP21/I. Art.nr Typ Effekt Sockel Färg Ø H E HF Sensor T/S 2x9 W 2G7 Vit E HF Sensor T/S 1x22 W 2G13 Vit E HF Sensor T/S 2x11 W 2G7 Vit E HF Sensor T/S 1x40 W 2G13 Vit E HF Sensor Dim Master % Korr-funktion 1x40 W 2G13 Vit E HF Sensor T/S 2x18 W 2G11 Vit E HF Sensor Dim Master % Korr-funktion 2x18 W 2G11 Vit E HF Dim Slav % Korr-funktion 2x18 W 2G11 Vit E HF Dim Slav % Korr-funktion 1x40 W 2G13 Vit E HF Dim Slav % Korr-funktion 1x55 W 2G13 Vit E HF Sensor T/S 1x55 W 2G13 Vit E HF Sensor Dim Master % Korr-funktion 1x55 W 2G13 Vit E HF Sensor T/S 1x60 W 2G13 Vit E HF NÖD Dim % 1x40 W 2G13 Vit Nemo finns även utan sensor, se Smart IP44 Sensor Dold sensor minskar sabotage Ställbar räckvidd, efterlystid och skymningsnivå Kalla utrymmen Smart IP44 sensor är en kuparmatur med räfflad klar kupa för jämn ljusfördelning. Kupans konstruktion gör att taket invid armaturens långsidor blir belyst. Sensorn är försedd med inbyggd mikrovågssensor som aktiveras via rörelse. Slav är en armatur avsedd att kopplas som slavarmatur ihop med Smart IP44 sensor. Kapslingsklass IP44/I. Art.nr Typ Effekt Sockel Färg L B H E HF sensor tänd/släck 2x28 W G5 Vit E HF sensor Dim % 2x28 W G5 Vit E HF slav Dim % 2x28 W G5 Vit E HF sensor Dim % släck 2x28 W G5 Vit E HF slav Dim % släck 2x28 W G5 Vit

8 Tefem Sensor Dold sensor minskar sabotage Ställbar räckvidd, efterlystid och skymningsnivå Låg montagehöjd Tefem är en kuparmatur med sensor, lämplig för bl.a trapphus, garage och korridorer eller utrymmen där närvarostyrd belysning önskas. Ställbar räckvidd, efterlystid och skymningsnivå. Armaturen rekommenderas att inte användas utomhus eller på platser där material är i rörelse, eller där sensorn utsätts för vibrationer. Kapslingsklass IP44/I. Fästbygel för bef. hål 2 st E Bas Art.nr Typ Effekt Sockel Färg L B H E Opal kupa Sensor Bas 1x14 W G5 Vit E Opal kupa Sensor Bas 1x28 W G5 Vit E Opal kupa Sensor Bas 2x14 W G5 Vit E Opal kupa Sensor Bas 2x28 W G5 Vit E Klar kupa Sensor Bas 1x14 W G5 Vit E Klar kupa Sensor Bas 1x28 W G5 Vit E Klar kupa Sensor Bas 2x14 W G5 Vit E Klar kupa Sensor Bas 2x28 W G5 Vit Master/Slav Art.nr Typ Effekt Sockel Färg L B H E Opal kupa Sensor Master 1x28 W G5 Vit E Opal kupa Sensor Slav 1x28 W G5 Vit E Opal kupa Sensor Master 2x28 W G5 Vit E Opal kupa Sensor Slav 2x28 W G5 Vit E Klar kupa Sensor Master 1x28 W G5 Vit E Klar kupa Sensor Slav 1x28 W G5 Vit E Klar kupa Sensor Master 2x28 W G5 Vit E Klar kupa Sensor Slav 2x28 W G5 Vit Dim Art.nr Typ Effekt Sockel Färg L B H E Opal kupa Sensor Dim Master 1x14 W G5 Vit E Opal kupa Sensor Dim Master 1x28 W G5 Vit E Opal kupa Sensor Dim Master 2x14 W G5 Vit E Opal kupa Sensor Dim Master 2x28 W G5 Vit E Klar kupa Sensor Dim Master 1x14 W G5 Vit E Klar kupa Sensor Dim Master 1x28 W G5 Vit E Klar kupa Sensor Dim Master 2x14 W G5 Vit E Klar kupa Sensor Dim Master 2x28 W G5 Vit E Opal kupa Sensor Dim Slav 2x14 W G5 Vit E Opal kupa Sensor Dim Slav 2x28 W G5 Vit E Klar kupa Sensor Dim Slav 2x14 W G5 Vit E Klar kupa Sensor Dim Slav 2x28 W G5 Vit

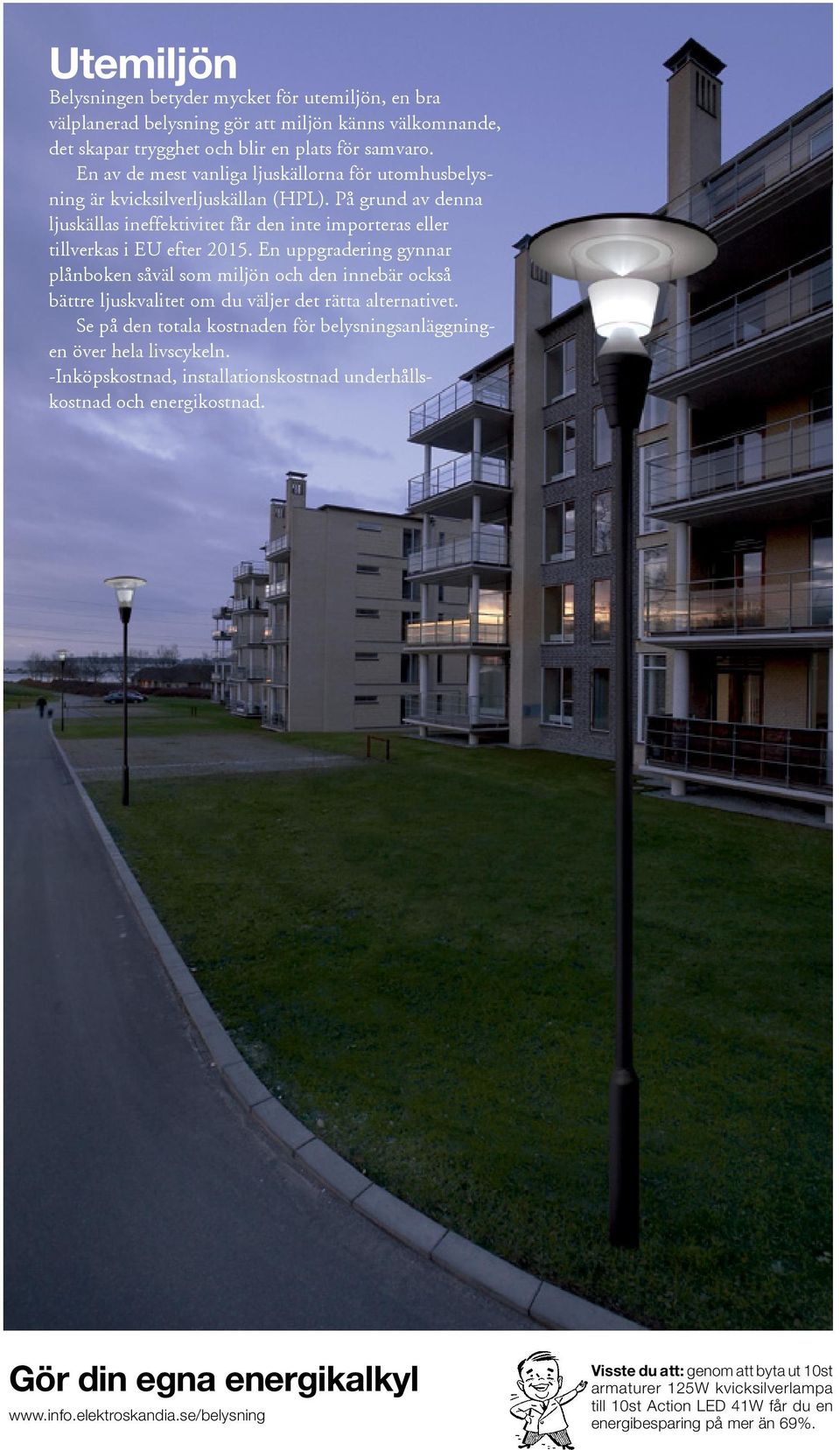

9 Utemiljön Belysningen betyder mycket för utemiljön, en bra välplanerad belysning gör att miljön känns välkomnande, det skapar trygghet och blir en plats för samvaro. En av de mest vanliga ljuskällorna för utomhusbelysning är kvicksilverljuskällan (HPL). På grund av denna ljuskällas ineffektivitet får den inte importeras eller tillverkas i EU efter En uppgradering gynnar plånboken såväl som miljön och den innebär också bättre ljuskvalitet om du väljer det rätta alternativet. Se på den totala kostnaden för belysningsanläggningen över hela livscykeln. -Inköpskostnad, installationskostnad underhållskostnad och energikostnad. Gör din egna energikalkyl Visste du att: genom att byta ut 10st armaturer 125W kvicksilverlampa till 10st Action LED 41W får du en energibesparing på mer än 69%.

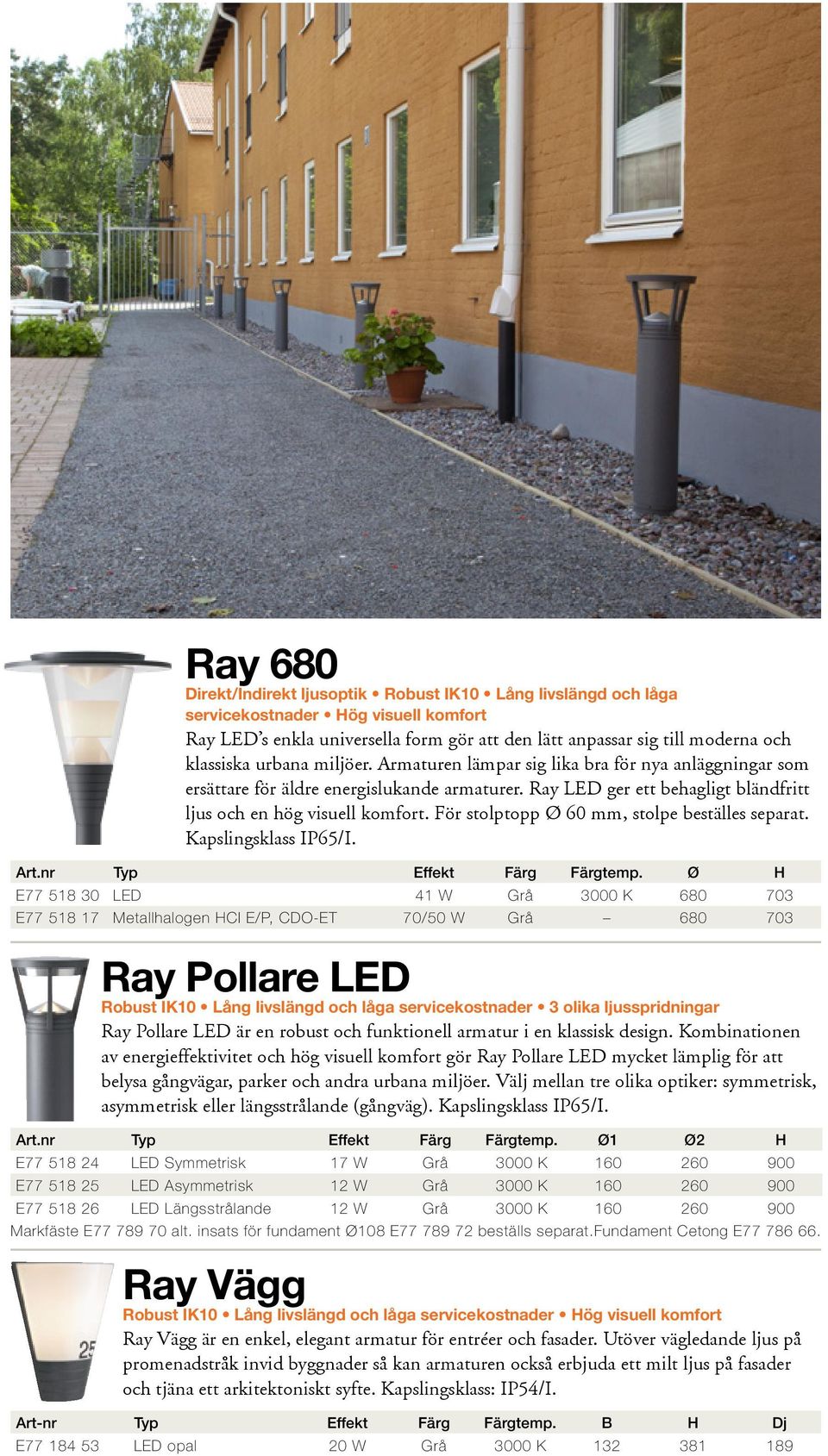

10 Ray 680 Direkt/Indirekt ljusoptik Robust IK10 Lång livslängd och låga servicekostnader Hög visuell komfort Ray LED s enkla universella form gör att den lätt anpassar sig till moderna och klassiska urbana miljöer. Armaturen lämpar sig lika bra för nya anläggningar som ersättare för äldre energislukande armaturer. Ray LED ger ett behagligt bländfritt ljus och en hög visuell komfort. För stolptopp Ø 60 mm, stolpe beställes separat. Kapslingsklass IP65/I. Art.nr Typ Effekt Färg Färgtemp. Ø H E LED 41 W Grå 3000 K E Metallhalogen HCI E/P, CDO-ET 70/50 W Grå Ray Pollare LED Robust IK10 Lång livslängd och låga servicekostnader 3 olika ljusspridningar Ray Pollare LED är en robust och funktionell armatur i en klassisk design. Kombinationen av energieffektivitet och hög visuell komfort gör Ray Pollare LED mycket lämplig för att belysa gångvägar, parker och andra urbana miljöer. Välj mellan tre olika optiker: symmetrisk, asymmetrisk eller längsstrålande (gångväg). Kapslingsklass IP65/I. Art.nr Typ Effekt Färg Färgtemp. Ø1 Ø2 H E LED Symmetrisk 17 W Grå 3000 K E LED Asymmetrisk 12 W Grå 3000 K E LED Längsstrålande 12 W Grå 3000 K Markfäste E alt. insats för fundament Ø108 E beställs separat.fundament Cetong E Ray Vägg Robust IK10 Lång livslängd och låga servicekostnader Hög visuell komfort Ray Vägg är en enkel, elegant armatur för entréer och fasader. Utöver vägledande ljus på promenadstråk invid byggnader så kan armaturen också erbjuda ett milt ljus på fasader och tjäna ett arkitektoniskt syfte. Kapslingsklass: IP54/I. Art-nr Typ Effekt Färg Färgtemp. B H Dj E LED opal 20 W Grå 3000 K

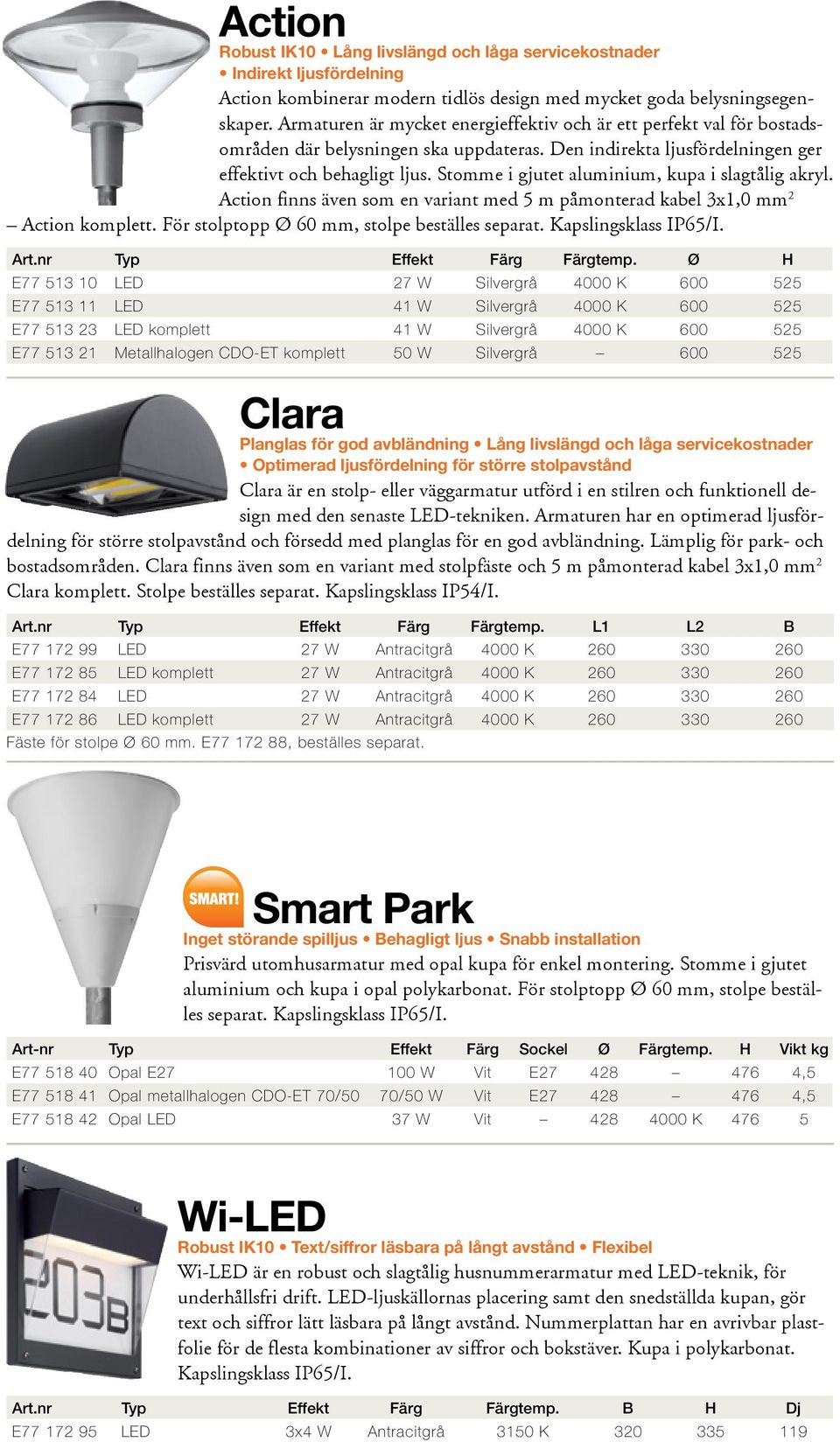

11 Action Robust IK10 Lång livslängd och låga servicekostnader Indirekt ljusfördelning Action kombinerar modern tidlös design med mycket goda belysningsegenskaper. Armaturen är mycket energieffektiv och är ett perfekt val för bostadsområden där belysningen ska uppdateras. Den indirekta ljusfördelningen ger effektivt och behagligt ljus. Stomme i gjutet aluminium, kupa i slagtålig akryl. Action finns även som en variant med 5 m påmonterad kabel 3x1,0 mm 2 Action komplett. För stolptopp Ø 60 mm, stolpe beställes separat. Kapslingsklass IP65/I. Art.nr Typ Effekt Färg Färgtemp. Ø H E LED 27 W Silvergrå 4000 K E LED 41 W Silvergrå 4000 K E LED komplett 41 W Silvergrå 4000 K E Metallhalogen CDO-ET komplett 50 W Silvergrå Clara Planglas för god avbländning Lång livslängd och låga servicekostnader Optimerad ljusfördelning för större stolpavstånd Clara är en stolp- eller väggarmatur utförd i en stilren och funktionell design med den senaste LED-tekniken. Armaturen har en optimerad ljusfördelning för större stolpavstånd och försedd med planglas för en god avbländning. Lämplig för park- och bostadsområden. Clara finns även som en variant med stolpfäste och 5 m påmonterad kabel 3x1,0 mm 2 Clara komplett. Stolpe beställes separat. Kapslingsklass IP54/I. Art.nr Typ Effekt Färg Färgtemp. L1 L2 B E LED 27 W Antracitgrå 4000 K E LED komplett 27 W Antracitgrå 4000 K E LED 27 W Antracitgrå 4000 K E LED komplett 27 W Antracitgrå 4000 K Fäste för stolpe Ø 60 mm. E , beställes separat. Smart Park Inget störande spilljus Behagligt ljus Snabb installation Prisvärd utomhusarmatur med opal kupa för enkel montering. Stomme i gjutet aluminium och kupa i opal polykarbonat. För stolptopp Ø 60 mm, stolpe beställes separat. Kapslingsklass IP65/I. Art-nr Typ Effekt Färg Sockel Ø Färgtemp. H Vikt kg E Opal E W Vit E ,5 E Opal metallhalogen CDO-ET 70/50 70/50 W Vit E ,5 E Opal LED 37 W Vit K Wi-LED Robust IK10 Text/siffror läsbara på långt avstånd Flexibel Wi-LED är en robust och slagtålig husnummerarmatur med LED-teknik, för underhållsfri drift. LED-ljuskällornas placering samt den snedställda kupan, gör text och siffror lätt läsbara på långt avstånd. Nummerplattan har en avrivbar plastfolie för de flesta kombinationer av siffror och bokstäver. Kupa i polykarbonat. Kapslingsklass IP65/I. Art.nr Typ Effekt Färg Färgtemp. B H Dj E LED 3x4 W Antracitgrå 3150 K

12 Smart Tanto/ Primo/Solo LED Slagfast vägg/takarmatur Enkel montering Utbrytningsöppningar för utanpåliggande kabel Lång livslängd och låga servicekostnader Robust vägg/takarmatur i gjutet aluminium och kupa i opal polykarbonat. Den opala kupan ger ett behagligt ljus. Armaturen levereras med eller utan avskärmning. Armaturen finns med sensor som släcker ljuset när det inte behövs. Kapslingsklass: IP65/I. Art-nr Typ Effekt Sockel Färg Ø H E Tanto LED med skärm 20 W Fortimo Twist Vit E Tanto LED Sensor med skärm 20 W Fortimo Twist Vit E Tanto LED med skärm 20 W Fortimo Twist Grafit E Tanto LED Sensor med skärm 20 W Fortimo Twist Grafit E Primo LED utan kors 20 W Fortimo Twist Vit E Primo LED Sensor utan kors 20 W Fortimo Twist Vit E Primo LED utan kors 20 W Fortimo Twist Grafit E Primo LED Sensor utan kors 20 W Fortimo Twist Grafit E Solo LED med kors 20 W Fortimo Twist Vit E Solo LED Sensor med kors 20 W Fortimo Twist Vit E Solo LED med kors 20 W Fortimo Twist Grafit E Solo LED Sensor med kors 20 W Fortimo Twist Grafit

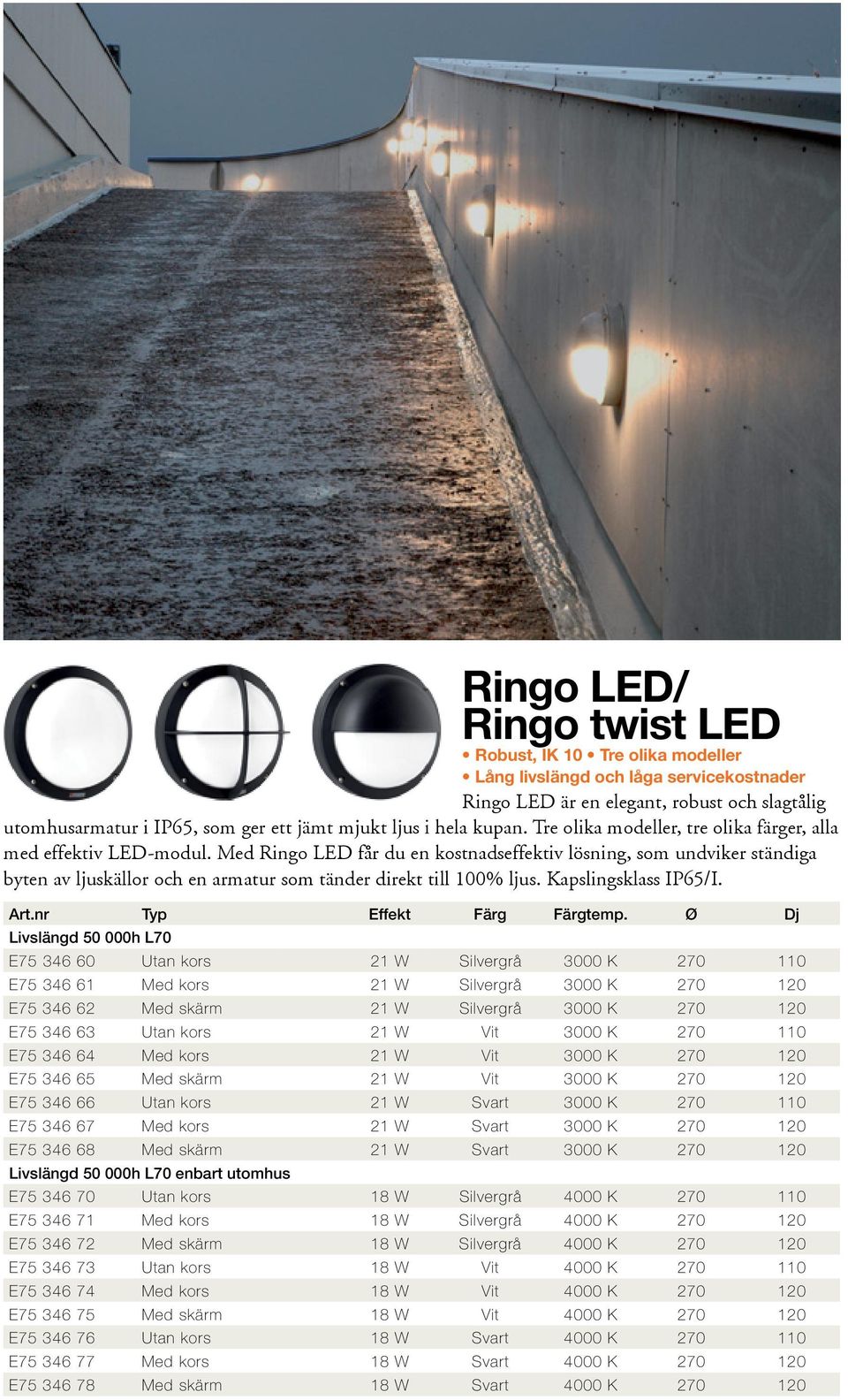

13 Ringo LED/ Ringo twist LED Robust, IK 10 Tre olika modeller Lång livslängd och låga servicekostnader Ringo LED är en elegant, robust och slagtålig utomhusarmatur i IP65, som ger ett jämt mjukt ljus i hela kupan. Tre olika modeller, tre olika färger, alla med effektiv LED-modul. Med Ringo LED får du en kostnadseffektiv lösning, som undviker ständiga byten av ljuskällor och en armatur som tänder direkt till 100% ljus. Kapslingsklass IP65/I. Art.nr Typ Effekt Färg Färgtemp. Ø Dj Livslängd h L70 E Utan kors 21 W Silvergrå 3000 K E Med kors 21 W Silvergrå 3000 K E Med skärm 21 W Silvergrå 3000 K E Utan kors 21 W Vit 3000 K E Med kors 21 W Vit 3000 K E Med skärm 21 W Vit 3000 K E Utan kors 21 W Svart 3000 K E Med kors 21 W Svart 3000 K E Med skärm 21 W Svart 3000 K Livslängd h L70 enbart utomhus E Utan kors 18 W Silvergrå 4000 K E Med kors 18 W Silvergrå 4000 K E Med skärm 18 W Silvergrå 4000 K E Utan kors 18 W Vit 4000 K E Med kors 18 W Vit 4000 K E Med skärm 18 W Vit 4000 K E Utan kors 18 W Svart 4000 K E Med kors 18 W Svart 4000 K E Med skärm 18 W Svart 4000 K

14 I broschyren visar vi ett urval av alla våra armaturer, de flesta armaturerna finns i fler varianter. LED-tekniken utvecklas snabbt, vi hänvisar därför till för mer information. För mer information kontakta oss gärna Vi är inte längre bort än ett telefonsamtal. Leif Nässlin Distriktschef NorraNorrland Tfn Mobil leif.nasslin@cylinda.se Lennart Fredriksson Distriktschef Södra Norrland Tfn Mobil lennart.fredriksson@ cylinda.se Gustaf Sandström Distriktschef Södra Bergslagen Tfn Mobil gustaf.sandstrom@ cylinda.se Håkan Johansson Distriktschef Norra Bergslagen Tfn Mobil hakan.johansson@ elektroskandia.se Peter Nestevik Distriktschef Stockholm Tfn Mobil peter.nestevik@cylinda.se Carina Karlsson Distriktschef Öst Tfn Mobil carina.karlsson@cylinda.se Helen Lundborg Distriktschef Väst Tfn Mobil helen.lundborg@cylinda.se Henrik Lundin Distriktschef Väst Tfn Mobil henrik.lundin@cylinda.se Christer Kvist Distriktschef Syd Tfn Mobil christer.kvist@cylinda.se Stefan Arnesson Key Account Manager, Stockholm Tfn Mobil stefan.arnesson@ elektroskandia.se Anders Starck Key Account Manager, Göteborg Tfn Mobil anders.starck@ elektroskandia.se Niclas Bohlin Försäljningschef Tfn Mobil niclas.bohlin@ elektroskandia.se 09/2012
