1 Design: Arne Jacobsen AJ Eklipta led

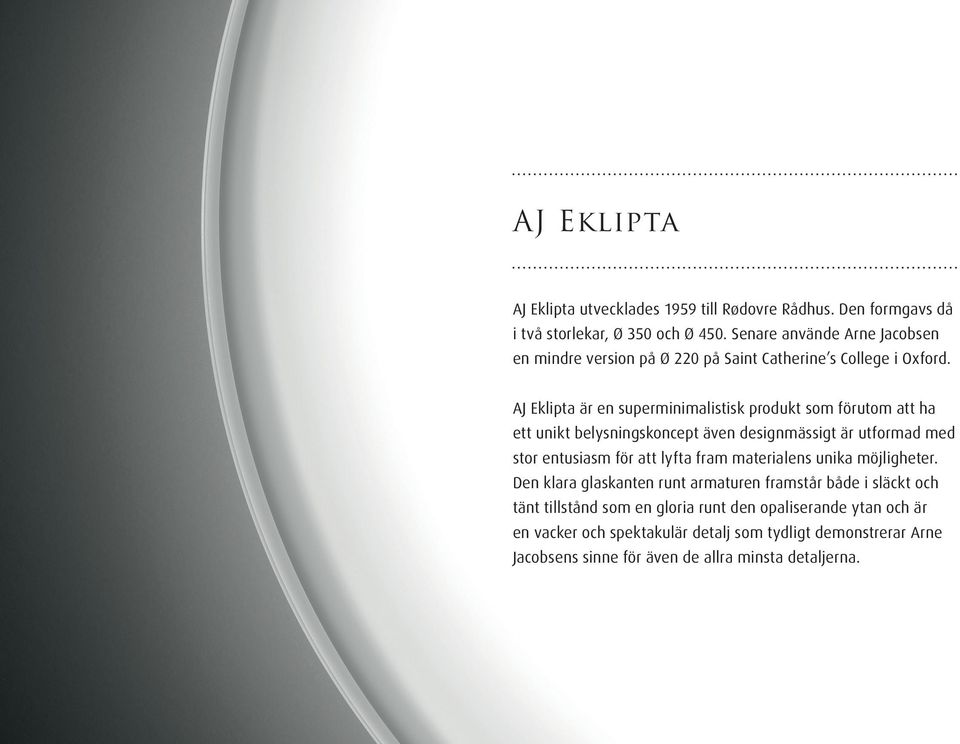

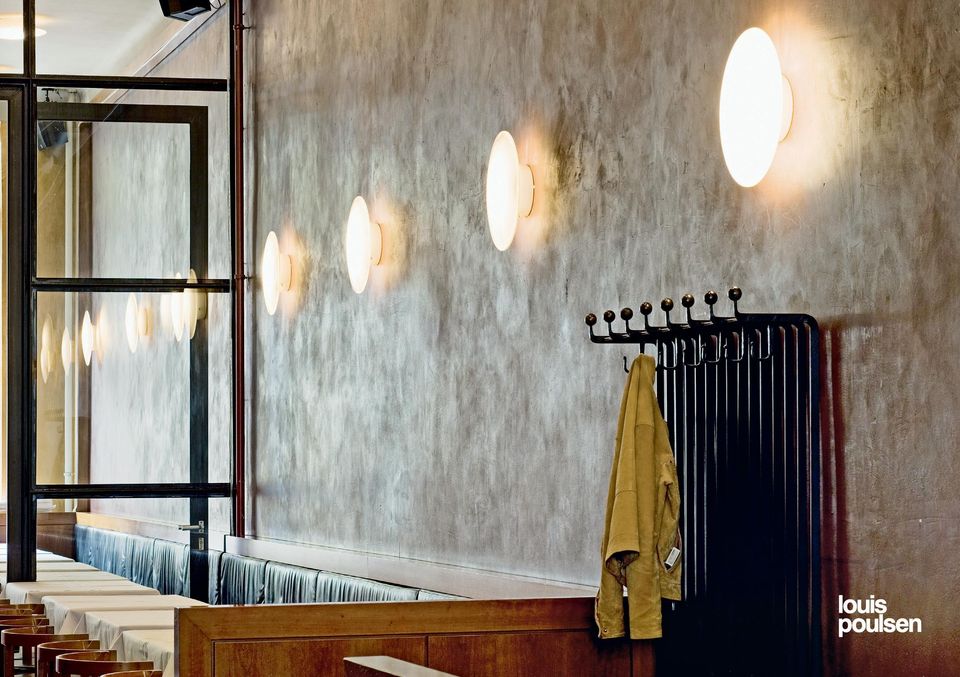

2 AJ Eklipta AJ Eklipta utvecklades 1959 till Rødovre Rådhus. Den formgavs då i två storlekar, Ø 350 och Ø 450. Senare använde Arne Jacobsen en mindre version på Ø 220 på Saint Catherine s College i Oxford. AJ Eklipta är en superminimalistisk produkt som förutom att ha ett unikt belysningskoncept även designmässigt är utformad med stor entusiasm för att lyfta fram materialens unika möjligheter. Den klara glaskanten runt armaturen framstår både i släckt och tänt tillstånd som en gloria runt den opaliserande ytan och är en vacker och spektakulär detalj som tydligt demonstrerar Arne Jacobsens sinne för även de allra minsta detaljerna.

AJ Eklipta är en superminimalistisk produkt som förutom att ha ett unikt belysningskoncept även designmässigt är utformad med stor entusiasm för att lyfta fram

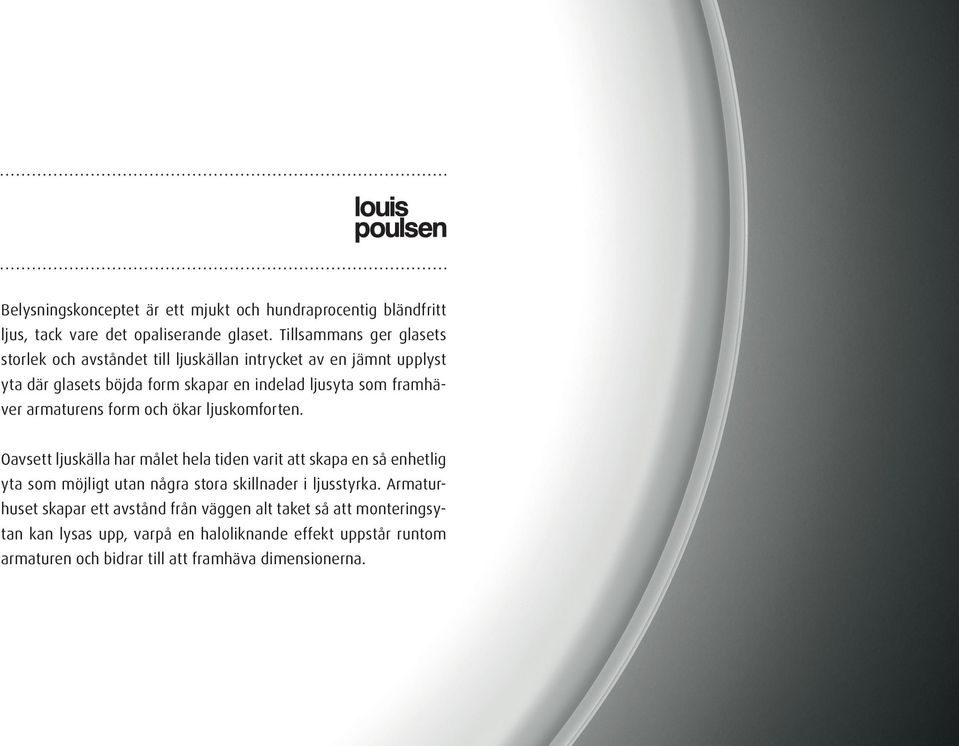

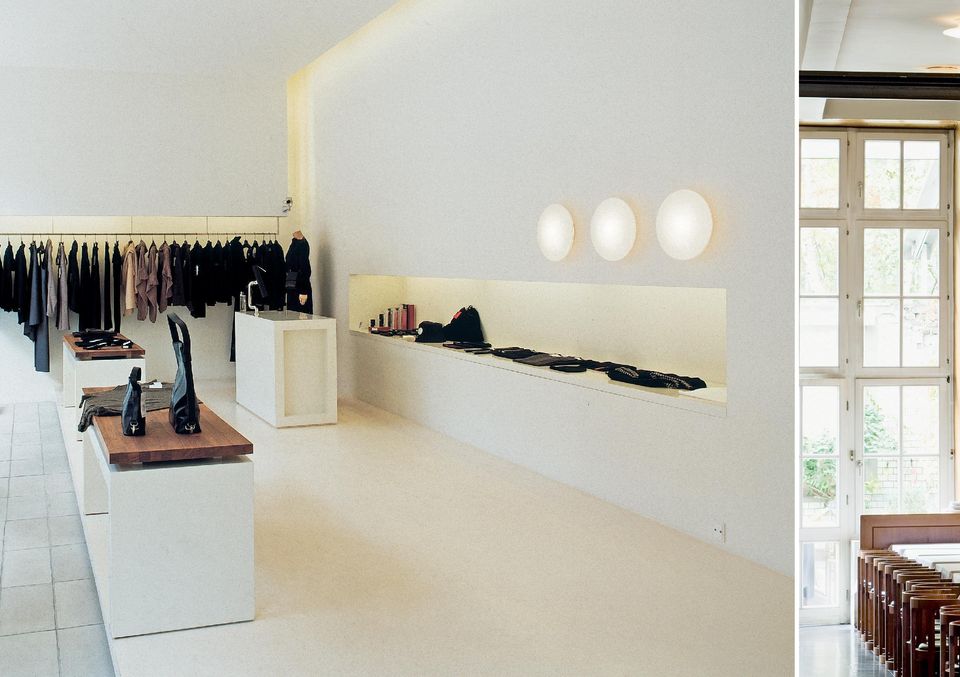

3 Belysningskonceptet är ett mjukt och hundraprocentig bländfritt ljus, tack vare det opaliserande glaset. Tillsammans ger glasets storlek och avståndet till ljuskällan intrycket av en jämnt upplyst yta där glasets böjda form skapar en indelad ljusyta som framhäver armaturens form och ökar ljuskomforten. Oavsett ljuskälla har målet hela tiden varit att skapa en så enhetlig yta som möjligt utan några stora skillnader i ljusstyrka. Armaturhuset skapar ett avstånd från väggen alt taket så att monteringsytan kan lysas upp, varpå en haloliknande effekt uppstår runtom armaturen och bidrar till att framhäva dimensionerna.

framhäver armaturens form och ökar ljuskomforten.

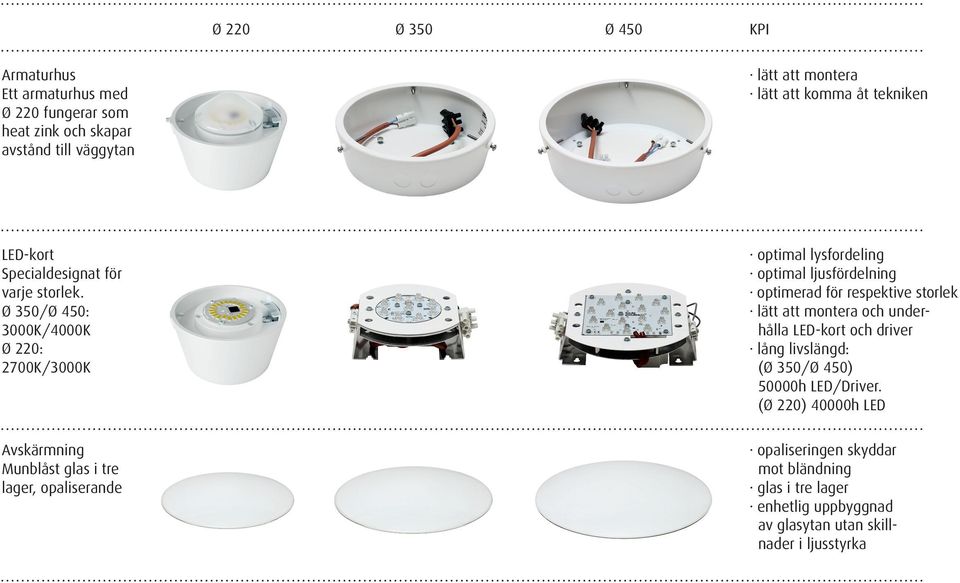

6 Ø 220 Ø 350 Ø 450 KPI Armaturhus Ett armaturhus med Ø 220 fungerar som heat zink och skapar avstånd till väggytan lätt att montera lätt att komma åt tekniken LED-kort Specialdesignat för varje storlek. Ø 350/Ø 450: 3000K/4000K Ø 220: 2700K/3000K Avskärmning Munblåst glas i tre lager, opaliserande optimal lysfordeling optimal ljusfördelning optimerad för respektive storlek lätt att montera och underhålla LED-kort och driver lång livslängd: (Ø 350/Ø 450) 50000h LED/Driver. (Ø 220) 40000h LED opaliseringen skyddar mot bländning glas i tre lager enhetlig uppbyggnad av glasytan utan skillnader i ljusstyrka

Ø 350/Ø 450: 3000K/4000K Ø 220: 2700K/3000K Avskärmning Munblåst glas i tre lager, opaliserande optimal lysfordeling optimal ljusfördelning optimerad

7 LJUSTEKNIK AJ Eklipta ger ett mjukt och behagligt ljus. Glaskupan med sin vita opalisering skapar ett bekvämt ljus som ser ut att sväva på väggen alt taket. Detta beror på dimensioneringen av armaturhuset på väggen: skärmens storlek skuggar armaturhuset så att man måste komma ganska nära för att kunna se det. Utöver att skärmen gör AJ Eklipta till en produkt som är lätt att montera bidrar den alltså också till att skapa en lätthet i lampans designuttryck. Armaturhusets dimension gör det även möjligt att utnyttja bakljuset från den munblåsta glasskärmen och får därmed AJ Eklipta att se svävande lätt ut trots sin storlek. AJ Eklipta har även bjudit våra ljustekniker på utmaningar, både när det gäller glödlampor och kompaktlysrör. Man har hela tiden strävat efter att så långt som möjligt minimera starka ljusfläckar på glasets yta. LED-enheternas skarpa ljus och mönstret på kortet är därför den utmaning som ljusteknikerna har stått inför. För att lösa denna ekvation har man konstruerat ett helt nytt LED-kort, och resultatet är svårslaget. Man har lyckats med att skapa en mjuk och kontinuerlig steglöst indelad yta på den munblåsta glasskivan, och den klara kanten framhävs tydligare än någonsin. Alla LED-kort till AJ Eklipta är specialdesignade för respektive storlek.

Utöver att skärmen gör AJ Eklipta till en produkt som är lätt att montera bidrar den alltså också till att skapa en lätthet i lampans designuttryck.

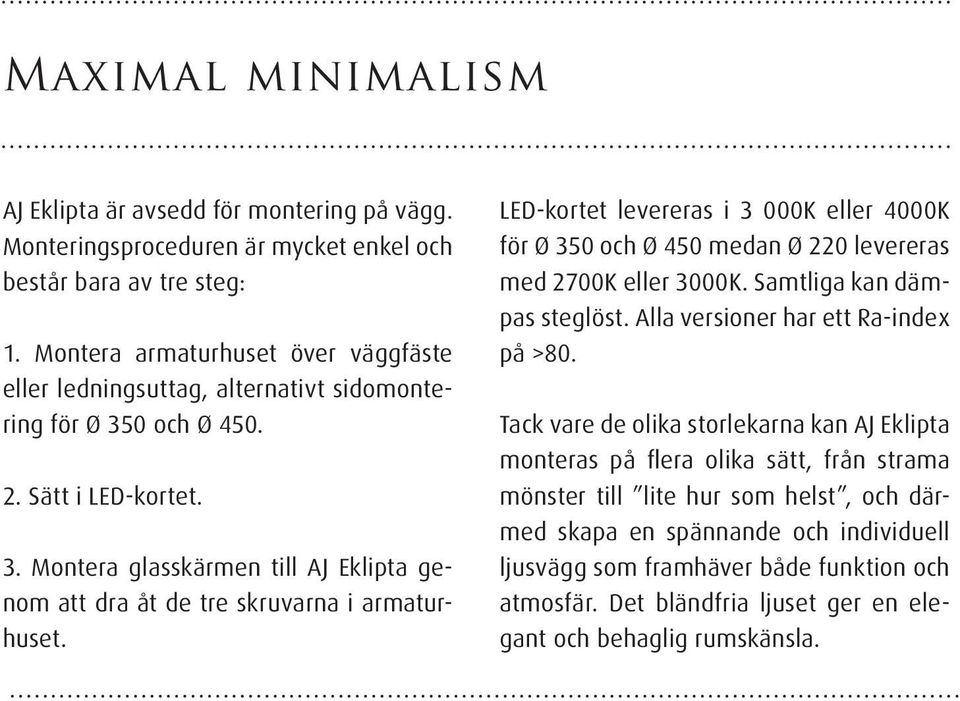

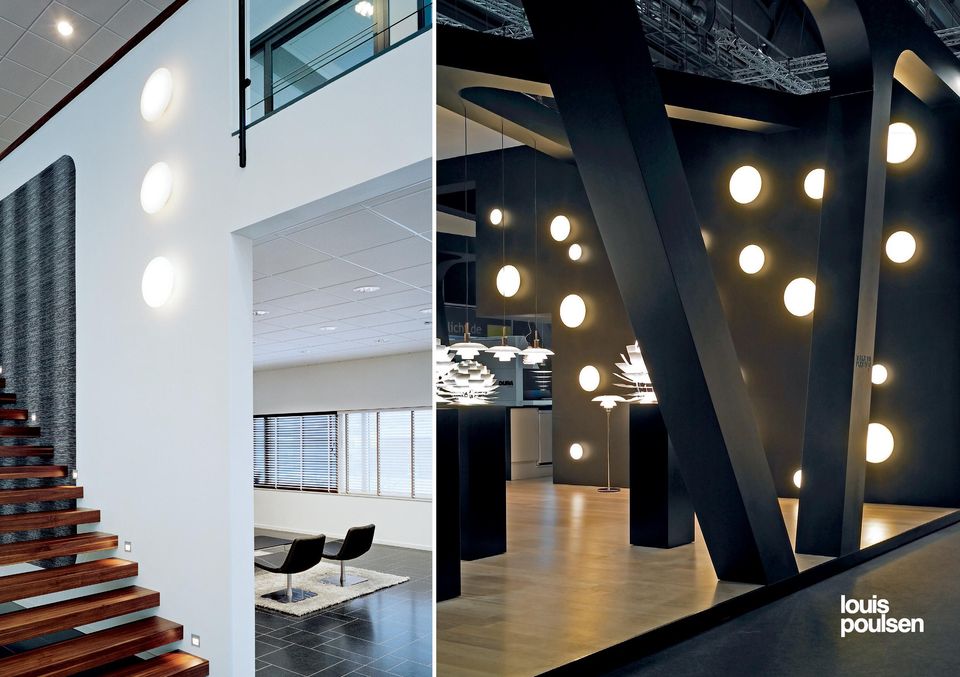

8 Maximal minimalism AJ Eklipta är avsedd för montering på vägg. Monteringsproceduren är mycket enkel och består bara av tre steg: 1. Montera armaturhuset över väggfäste eller ledningsuttag, alternativt sidomontering för Ø 350 och Ø Sätt i LED-kortet. 3. Montera glasskärmen till AJ Eklipta genom att dra åt de tre skruvarna i armaturhuset. LED-kortet levereras i 3 000K eller 4000K för Ø 350 och Ø 450 medan Ø 220 levereras med 2700K eller 3000K. Samtliga kan dämpas steglöst. Alla versioner har ett Ra-index på >80. Tack vare de olika storlekarna kan AJ Eklipta monteras på flera olika sätt, från strama mönster till lite hur som helst, och därmed skapa en spännande och individuell ljusvägg som framhäver både funktion och atmosfär. Det bländfria ljuset ger en elegant och behaglig rumskänsla.

LED-kortet levereras i 3 000K eller 4000K för Ø 350 och Ø 450 medan Ø 220 levereras med 2700K eller 3000K. Samtliga kan dämpas steglöst. Alla versioner har ett Ra-index på >80.

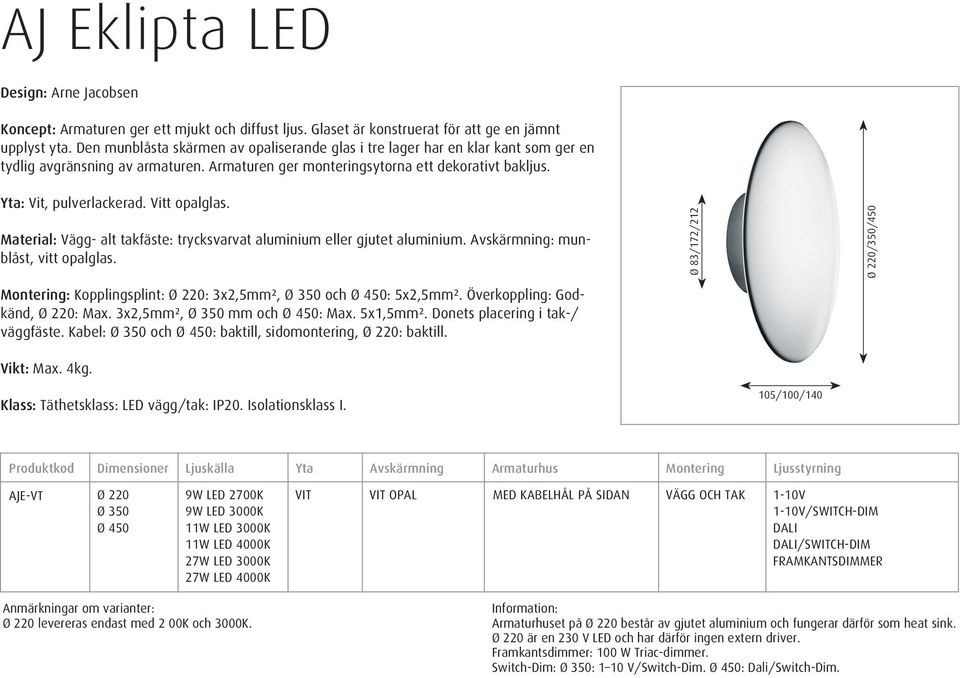

10 AJ Eklipta LED Design: Arne Jacobsen Koncept: Armaturen ger ett mjukt och diffust ljus. Glaset är konstruerat för att ge en jämnt upplyst yta. Den munblåsta skärmen av opaliserande glas i tre lager har en klar kant som ger en tydlig avgränsning av armaturen. Armaturen ger monteringsytorna ett dekorativt bakljus. Yta: Vit, pulverlackerad. Vitt opalglas. Material: Vägg- alt takfäste: trycksvarvat aluminium eller gjutet aluminium. Avskärmning: munblåst, vitt opalglas. Montering: Kopplingsplint: Ø 220: 3x2,5mm², Ø 350 och Ø 450: 5x2,5mm². Överkoppling: Godkänd, Ø 220: Max. 3x2,5mm², Ø 350 mm och Ø 450: Max. 5x1,5mm². Donets placering i tak-/ väggfäste. Kabel: Ø 350 och Ø 450: baktill, sidomontering, Ø 220: baktill. Ø 83/172/212 Ø 220/350/450 Vikt: Max. 4kg. Klass: Täthetsklass: LED vägg/tak: IP20. Isolationsklass I. 105/100/140 Produktkod Dimensioner Ljuskälla Yta Avskärmning Armaturhus Montering Ljusstyrning AJE-VT Ø 220 Ø 350 Ø 450 9W LED 2700K 9W LED 3000K 11W LED 3000K 11W LED 4000K 27W LED 3000K 27W LED 4000K VIT VIT OPAL MED KABELHÅL PÅ SIDAN VÄGG OCH TAK 1-10V 1-10V/SWITCH-DIM DALI DALI/SWITCH-DIM FRAMKANTSDIMMER Anmärkningar om varianter: Ø 220 levereras endast med 2 00K och 3000K. Information: Armaturhuset på Ø 220 består av gjutet aluminium och fungerar därför som heat sink. Ø 220 är en 230 V LED och har därför ingen extern driver. Framkantsdimmer: 100 W Triac-dimmer. Switch-Dim: Ø 350: 1 10 V/Switch-Dim. Ø 450: Dali/Switch-Dim.

Vitt opalglas. Material: Vägg- alt takfäste: trycksvarvat aluminium eller gjutet aluminium. Avskärmning: munblåst, vitt opalglas. Montering: Kopplingsplint: Ø 220: 3x2,5mm², Ø 350 och Ø 450: 5x2,5mm².

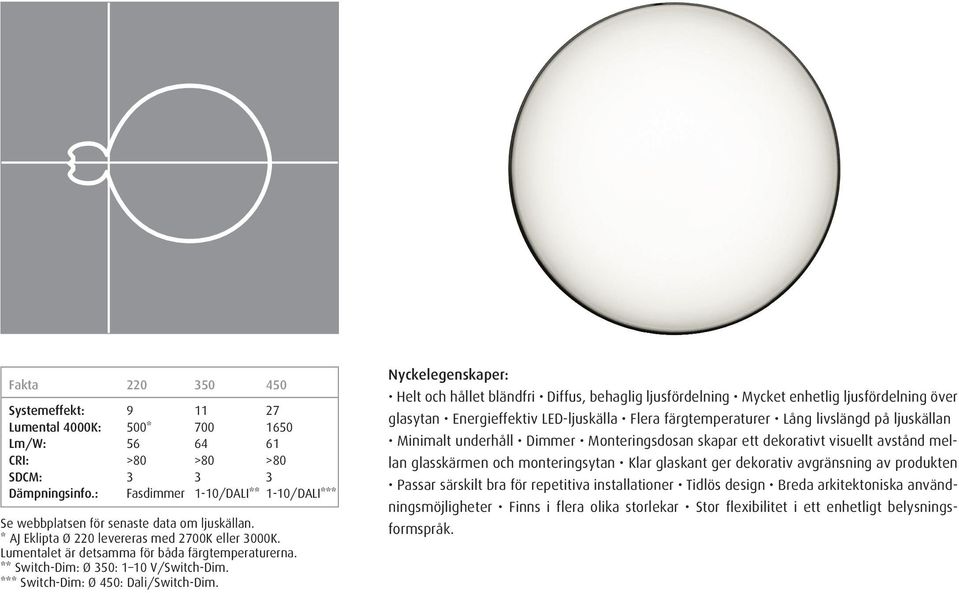

11 Fakta Systemeffekt: Lumental 4000K: 500* Lm/W: CRI: >80 >80 >80 SDCM: Dämpningsinfo.: Fasdimmer 1-10/DALI** 1-10/DALI*** Se webbplatsen för senaste data om ljuskällan. * AJ Eklipta Ø 220 levereras med 2700K eller 3000K. Lumentalet är detsamma för båda färgtemperaturerna. ** Switch-Dim: Ø 350: 1 10 V/Switch-Dim. *** Switch-Dim: Ø 450: Dali/Switch-Dim. Nyckelegenskaper: Helt och hållet bländfri Diffus, behaglig ljusfördelning Mycket enhetlig ljusfördelning över glasytan Energieffektiv LED-ljuskälla Flera färgtemperaturer Lång livslängd på ljuskällan Minimalt underhåll Dimmer Monteringsdosan skapar ett dekorativt visuellt avstånd mellan glasskärmen och monteringsytan Klar glaskant ger dekorativ avgränsning av produkten Passar särskilt bra för repetitiva installationer Tidlös design Breda arkitektoniska användningsmöjligheter Finns i flera olika storlekar Stor flexibilitet i ett enhetligt belysningsformspråk.

** Switch-Dim: Ø 350: 1 10 V/Switch-Dim. *** Switch-Dim: Ø 450: Dali/Switch-Dim.

12 Louis Poulsen Lighting A/S. Concept/production: IMD Photo: Udo Kowalsky, Paul Kozlowski, Planet, Anders Sune Berg, Kaslov Studio, Jesper Ray. Repro: Garn grafisk ApS. Print: Rosendahls Bogtrykkeri. Reservations are made to print errors and changes occasioned by technical development or official regulations. Item-no

Repro: Garn grafisk ApS. Print: Rosendahls Bogtrykkeri.
