1 UM MesoOptics för topprestanda

2 MesoOptics Mikroteknologi En mikroskopisk struktur garanterar en kontrollerad ljusfördelning. MesoOptics är en innovativ teknologi som skapar särskilt utformade mikrostrukturer på transparent material. Denna tredimensionella struktur är mycket tunn (5 mikrometer) och kan inte urskiljas med blotta ögat. MesoOptics fördelar ljuset på ett mycket kontrollerat sätt. Det förekommer nästan inga reflektioner i själva materialet. Ny approach till fotometri Ljusfördelarna i UM-serien använder denna MesoOptics -teknologi. Fördelarna är anmärkningsvärda: hög effektivitet, en optimerad ljusfördelning och ett perfekt utseende. Denna lösning ger effektiv och attraktiv belysning i kontor, möteslokaler, korridorer, receptioner,... Lysrören är inte direkt synliga: en extra fördel för användning inom sjukvård och barnomsorg. 2

3 3

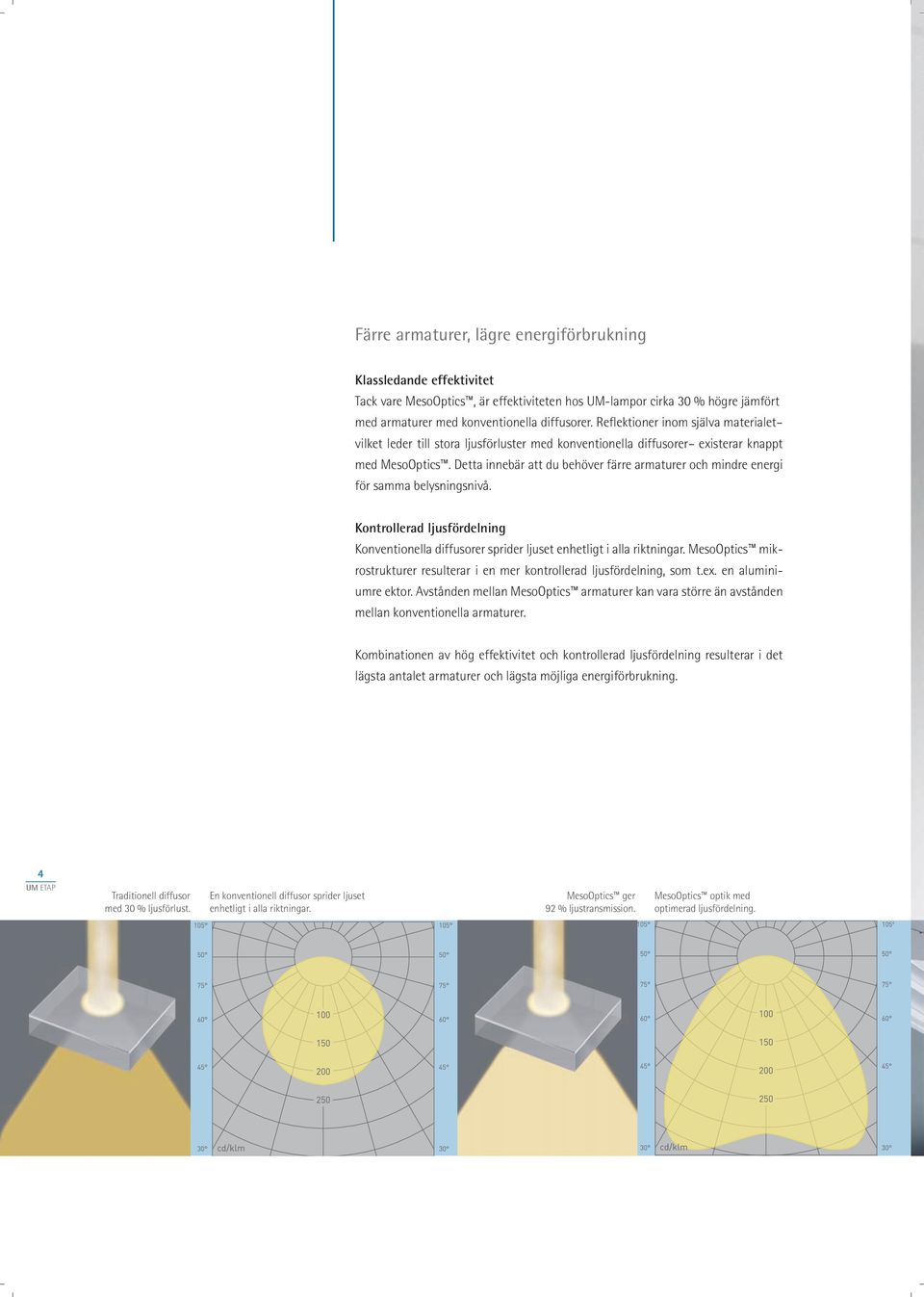

4 Färre armaturer, lägre energiförbrukning Klassledande effektivitet Tack vare MesoOptics, är effektiviteten hos UM-lampor cirka 30 % högre jämfört med armaturer med konventionella diffusorer. Reflektioner inom själva materialet vilket leder till stora ljusförluster med konventionella diffusorer existerar knappt med MesoOptics. Detta innebär att du behöver färre armaturer och mindre energi för samma belysningsnivå. Kontrollerad ljusfördelning Konventionella diffusorer sprider ljuset enhetligt i alla riktningar. MesoOptics mikrostrukturer resulterar i en mer kontrollerad ljusfördelning, som t.ex. en aluminiumre ektor. Avstånden mellan MesoOptics armaturer kan vara större än avstånden mellan konventionella armaturer. Kombinationen av hög effektivitet och kontrollerad ljusfördelning resulterar i det lägsta antalet armaturer och lägsta möjliga energiförbrukning. 4 Traditionell diffusor med 30 % ljusförlust. En konventionell diffusor sprider ljuset enhetligt i alla riktningar. MesoOptics ger 92 % ljustransmission. MesoOptics optik med optimerad ljusfördelning.

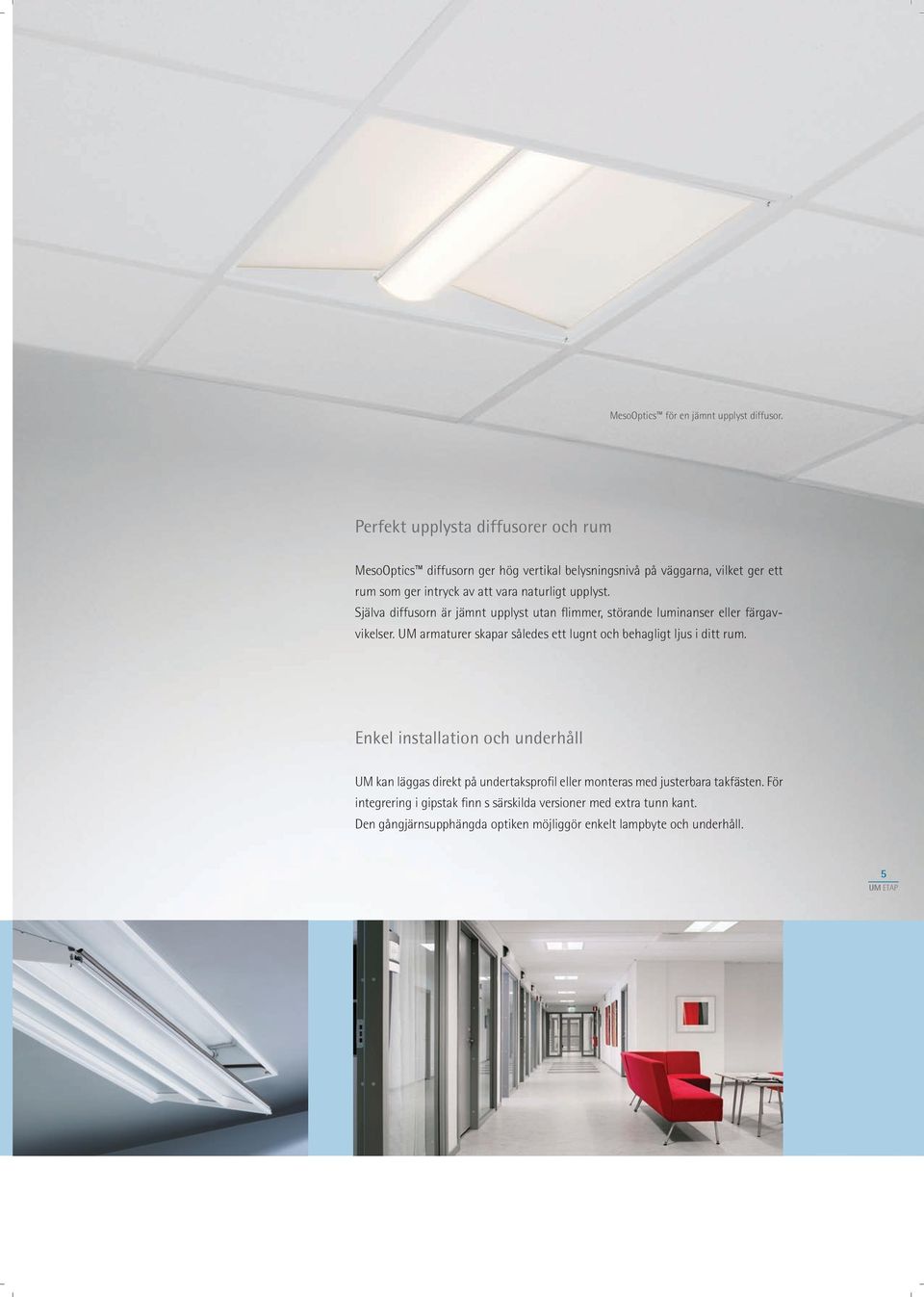

5 MesoOptics för en jämnt upplyst diffusor. Perfekt upplysta diffusorer och rum MesoOptics diffusorn ger hög vertikal belysningsnivå på väggarna, vilket ger ett rum som ger intryck av att vara naturligt upplyst. Själva diffusorn är jämnt upplyst utan flimmer, störande luminanser eller färgavvikelser. UM armaturer skapar således ett lugnt och behagligt ljus i ditt rum. Enkel installation och underhåll UM kan läggas direkt på undertaksprofil eller monteras med justerbara takfästen. För integrering i gipstak finn s särskilda versioner med extra tunn kant. Den gångjärnsupphängda optiken möjliggör enkelt lampbyte och underhåll. 5

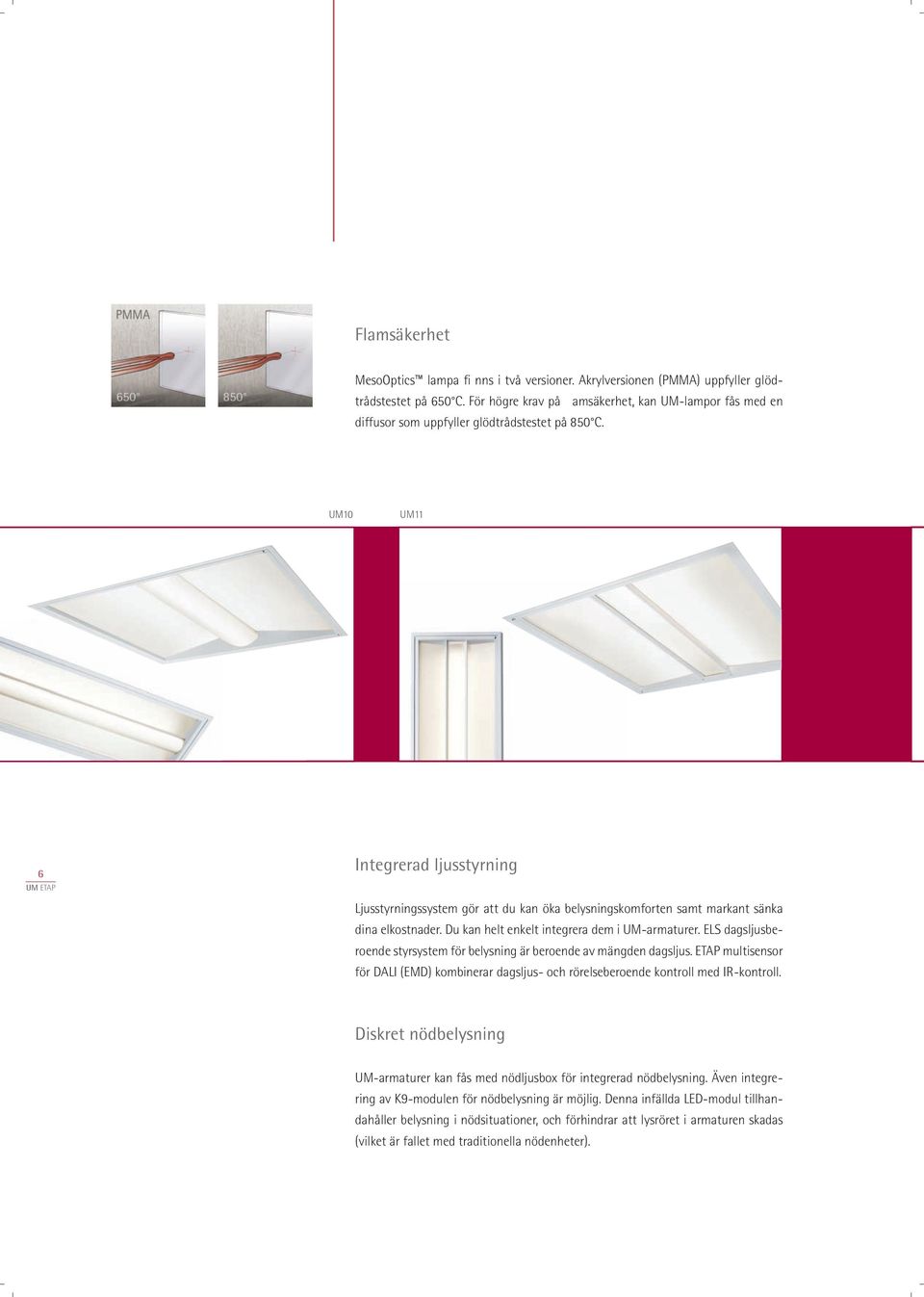

6 Flamsäkerhet MesoOptics lampa fi nns i två versioner. Akrylversionen (PMMA) uppfyller glödtrådstestet på 650 C. För högre krav på amsäkerhet, kan UM-lampor fås med en diffusor som uppfyller glödtrådstestet på 850 C. UM10 UM11 Integrerad ljusstyrning 6 Ljusstyrningssystem gör att du kan öka belysningskomforten samt markant sänka dina elkostnader. Du kan helt enkelt integrera dem i UM-armaturer. ELS dagsljusberoende styrsystem för belysning är beroende av mängden dagsljus. ETAP multisensor för DALI (EMD) kombinerar dagsljus- och rörelseberoende kontroll med IR-kontroll. Diskret nödbelysning UM-armaturer kan fås med nödljusbox för integrerad nödbelysning. Även integrering av K9-modulen för nödbelysning är möjlig. Denna infällda LED-modul tillhandahåller belysning i nödsituationer, och förhindrar att lysröret i armaturen skadas (vilket är fallet med traditionella nödenheter).

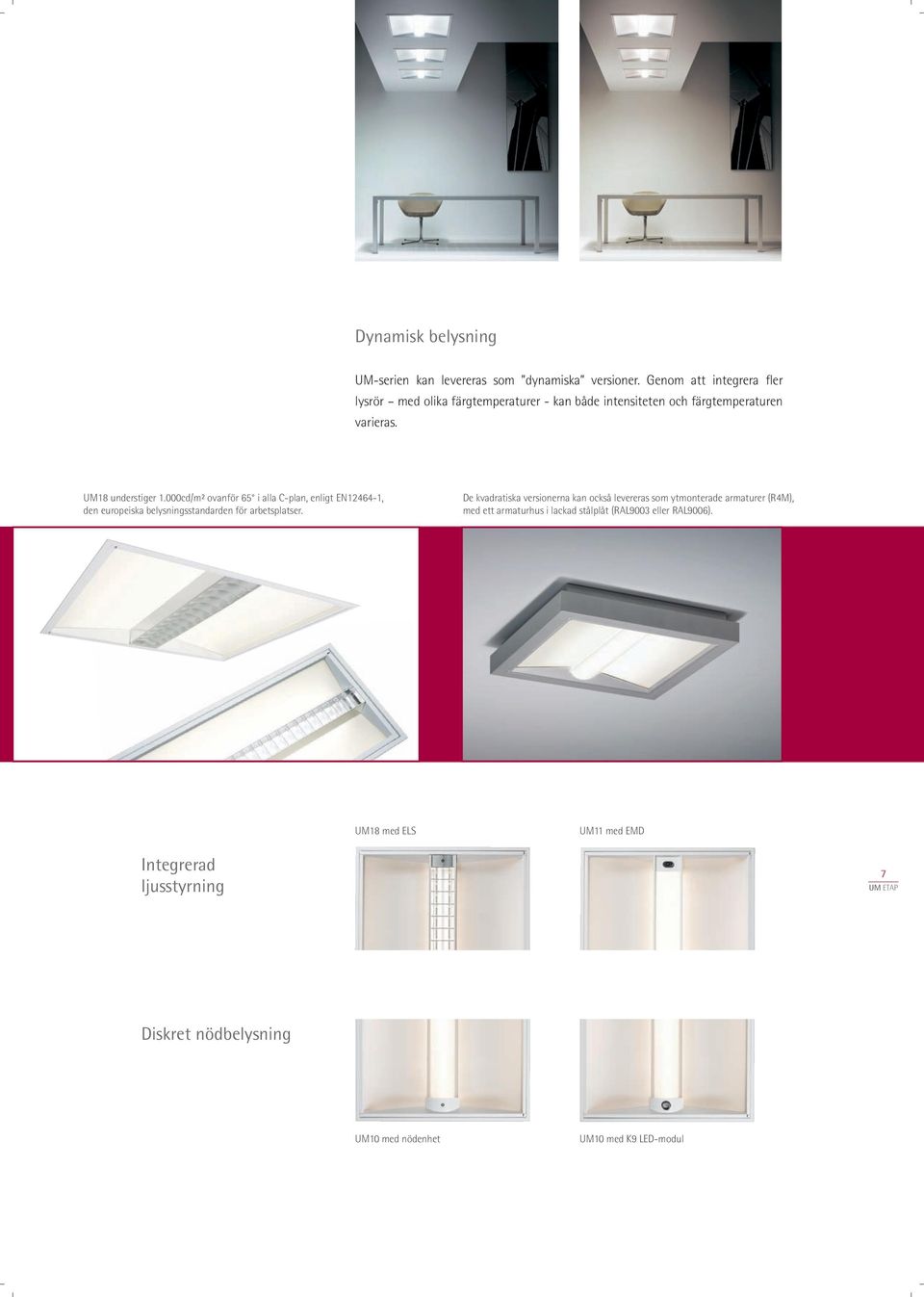

7 Dynamisk belysning UM-serien kan levereras som dynamiska versioner. Genom att integrera fler lysrör med olika färgtemperaturer - kan både intensiteten och färgtemperaturen varieras. UM18 understiger 1.000cd/m² ovanför 65 i alla C-plan, enligt EN , den europeiska belysningsstandarden för arbetsplatser. De kvadratiska versionerna kan också levereras som ytmonterade armaturer (R4M), med ett armaturhus i lackad stålplåt (RAL9003 eller RAL9006). UM18 med ELS UM11 med EMD Integrerad ljusstyrning 7 Diskret nödbelysning UM10 med nödenhet UM10 med K9 LED-modul

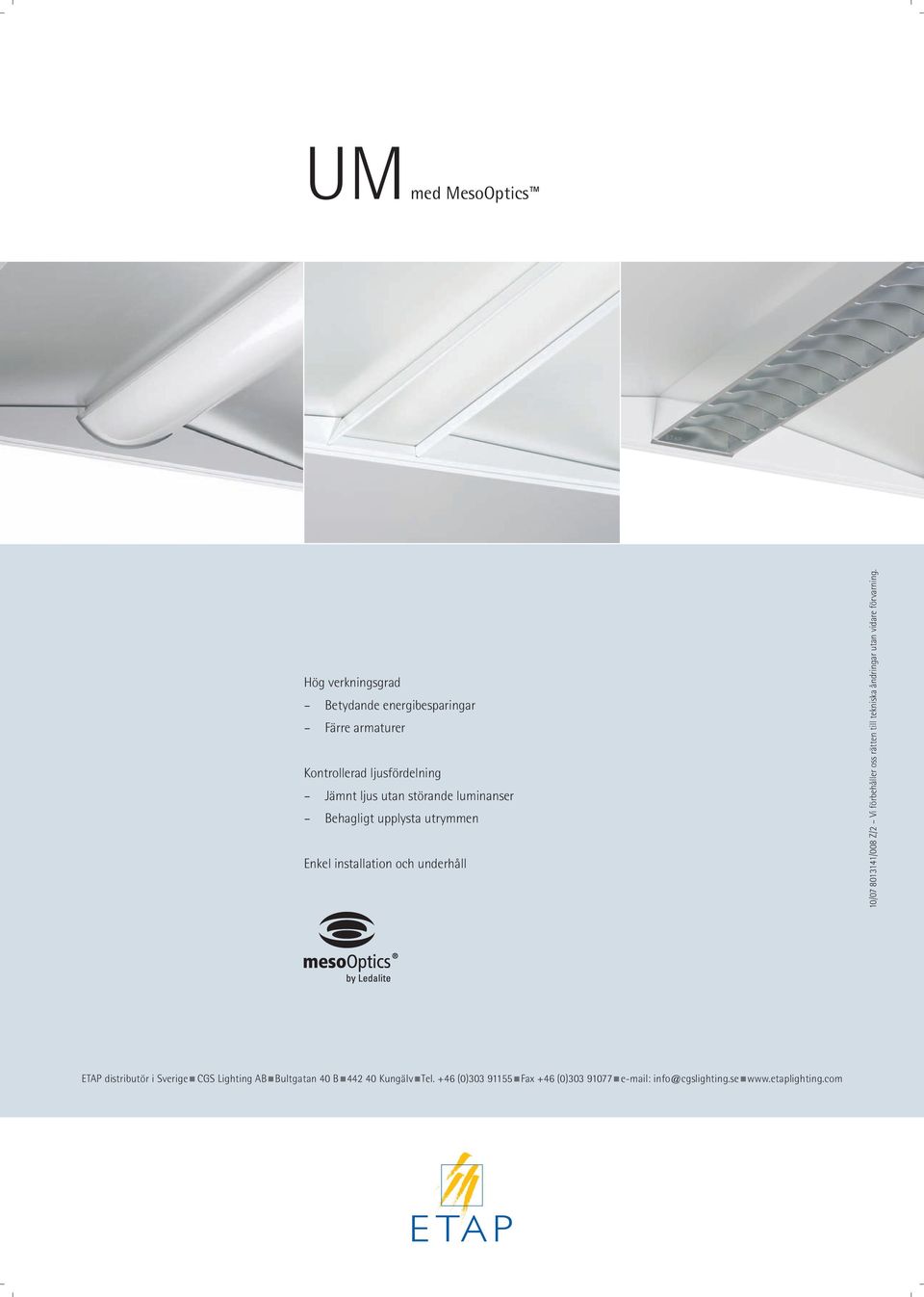

8 UM med MesoOptics 8 Hög verkningsgrad Betydande energibesparingar Färre armaturer Kontrollerad ljusfördelning Jämnt ljus utan störande luminanser Behagligt upplysta utrymmen Enkel installation och underhåll 10/ /008 Z/2 Vi förbehåller oss rätten till tekniska åndringar utan vidare förvarning. ETAP distributör i Sverige CGS Lighting AB Bultgatan 40 B Kungälv Tel. +46 (0) Fax +46 (0) info@cgslighting.se
