1 Alioth Mimas Zenit Nembus En ljusare tid Belysningsnyheter från Exaktor, maj 2015

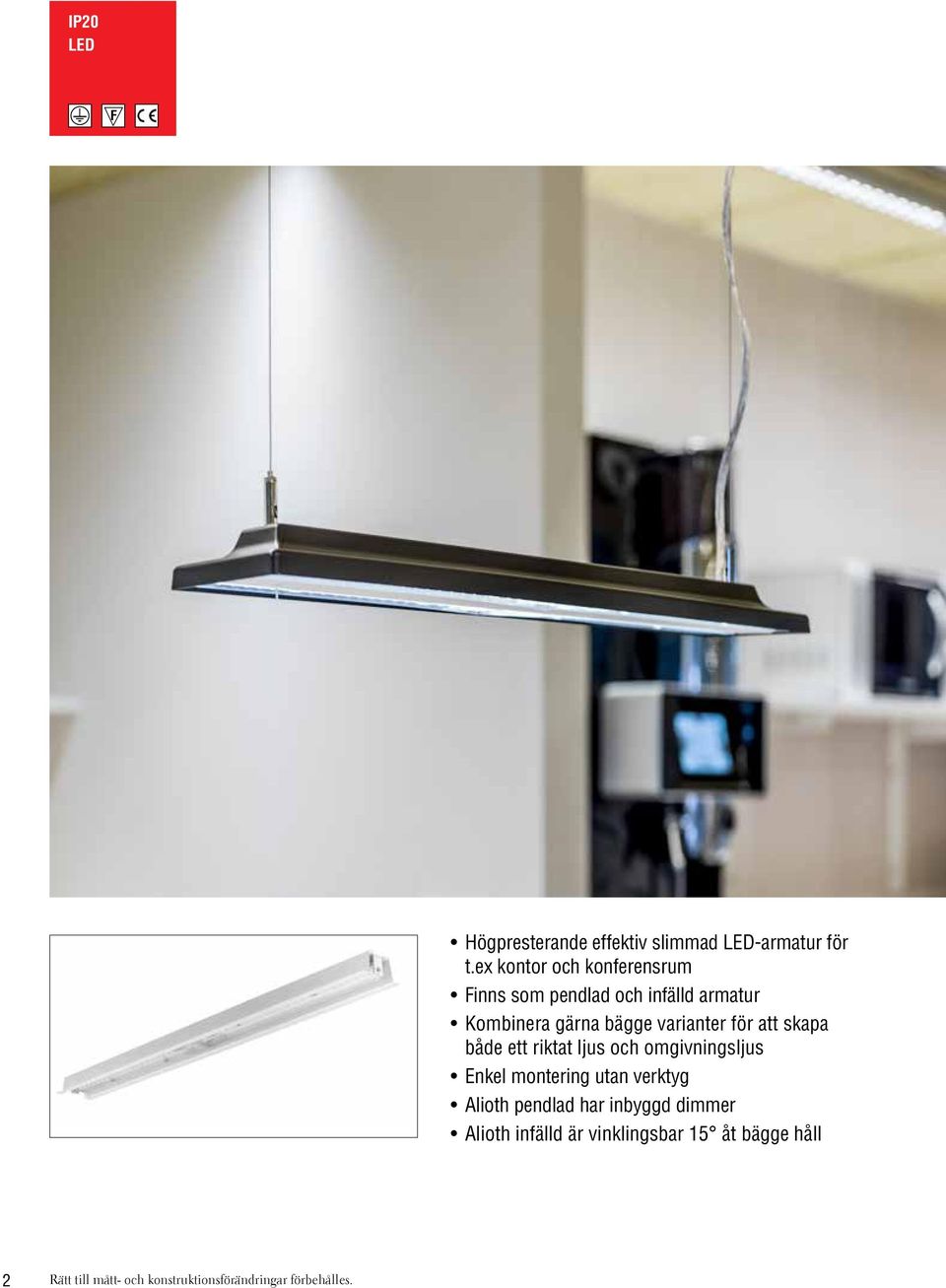

2 IP20 LED F Högpresterande effektiv slimmad LED-armatur för t.ex kontor och konferensrum Finns som pendlad och infälld armatur Kombinera gärna bägge varianter för att skapa både ett riktat ljus och omgivningsljus Enkel montering utan verktyg Alioth pendlad har inbyggd dimmer Alioth infälld är vinklingsbar 15 åt bägge håll 2 Rätt till mått- och konstruktionsförändringar förbehålles.

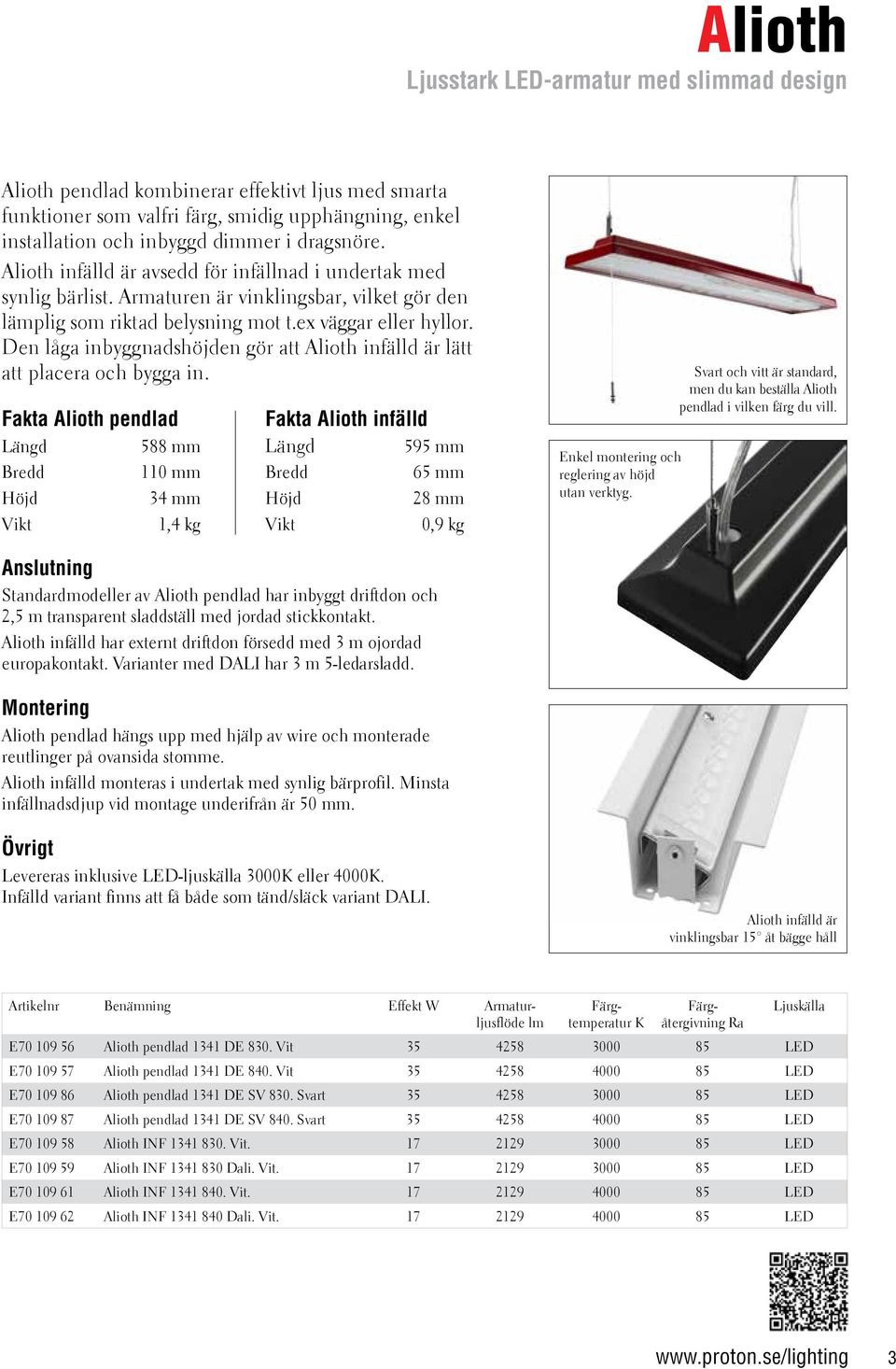

3 Alioth Ljusstark LED-armatur med slimmad design Alioth pendlad kombinerar effektivt ljus med smarta funktioner som valfri färg, smidig upphängning, enkel installation och inbyggd dimmer i dragsnöre. Alioth infälld är avsedd för infällnad i undertak med synlig bärlist. Armaturen är vinklingsbar, vilket gör den lämplig som riktad belysning mot t.ex väggar eller hyllor. Den låga inbyggnadshöjden gör att Alioth infälld är lätt att placera och bygga in. Fakta Alioth pendlad Längd 588 mm Bredd 110 mm Höjd 34 mm Vikt 1,4 kg Fakta Alioth infälld Längd 595 mm Bredd 65 mm Höjd 28 mm Vikt 0,9 kg Enkel montering och reglering av höjd utan verktyg. Svart och vitt är standard, men du kan beställa Alioth pendlad i vilken färg du vill. Anslutning Standardmodeller av Alioth pendlad har inbyggt driftdon och 2,5 m transparent sladdställ med jordad stickkontakt. Alioth infälld har externt driftdon försedd med 3 m ojordad europakontakt. Varianter med DALI har 3 m 5-ledarsladd. Montering Alioth pendlad hängs upp med hjälp av wire och monterade reutlinger på ovansida stomme. Alioth infälld monteras i undertak med synlig bärprofil. Minsta infällnadsdjup vid montage underifrån är 50 mm. Övrigt Levereras inklusive LED-ljuskälla 3000K eller 4000K. Infälld variant finns att få både som tänd/släck variant DALI. Alioth infälld är vinklingsbar 15 åt bägge håll Artikelnr Benämning Effekt W Armaturljusflöde lm Färgtemperatur K Färgåtergivning Ra Ljuskälla E Alioth pendlad 1341 DE 830. Vit LED E Alioth pendlad 1341 DE 840. Vit LED E Alioth pendlad 1341 DE SV 830. Svart LED E Alioth pendlad 1341 DE SV 840. Svart LED E Alioth INF Vit LED E Alioth INF Dali. Vit LED E Alioth INF Vit LED E Alioth INF Dali. Vit LED 3

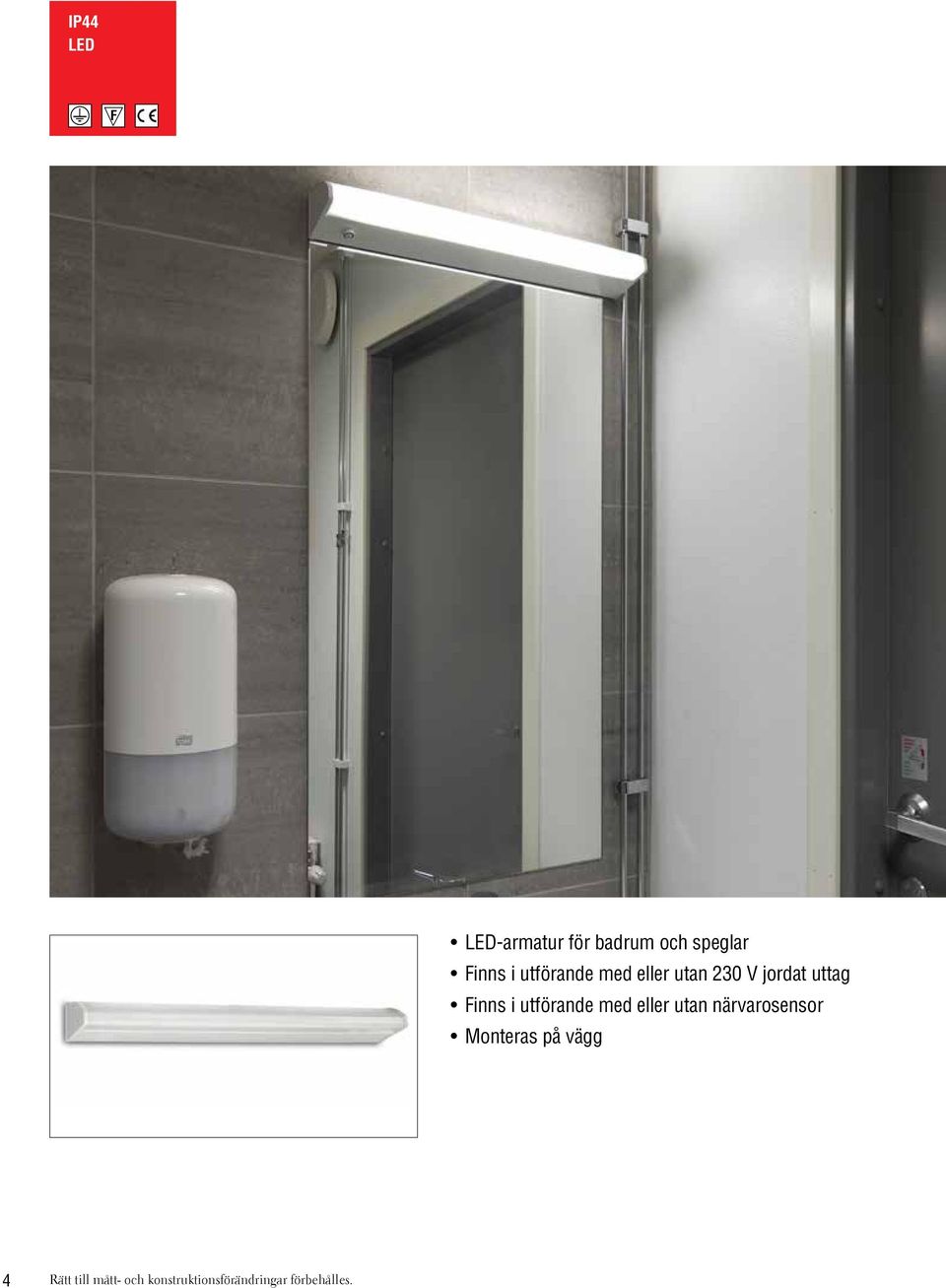

4 IP44 LED F LED-armatur för badrum och speglar Finns i utförande med eller utan 230 V jordat uttag Finns i utförande med eller utan närvarosensor Monteras på vägg 4 Rätt till mått- och konstruktionsförändringar förbehålles.

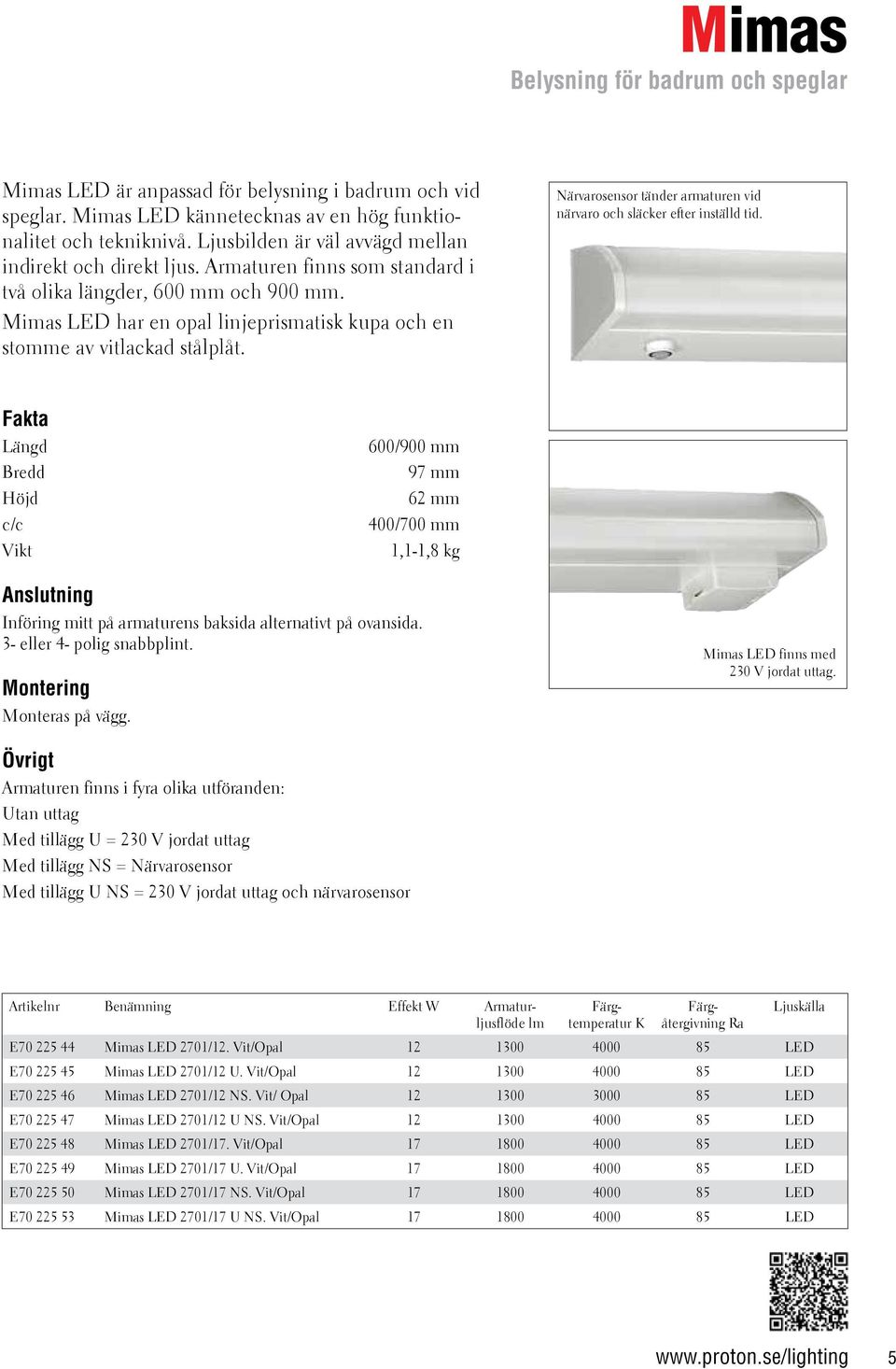

5 Mimas Belysning för badrum och speglar Mimas LED är anpassad för belysning i badrum och vid speglar. Mimas LED kännetecknas av en hög funktionalitet och tekniknivå. Ljusbilden är väl avvägd mellan indirekt och direkt ljus. Armaturen finns som standard i två olika längder, 600 mm och 900 mm. Mimas LED har en opal linjeprismatisk kupa och en stomme av vitlackad stålplåt. Närvarosensor tänder armaturen vid närvaro och släcker efter inställd tid. Fakta Längd Bredd Höjd c/c Vikt 600/900 mm 97 mm 62 mm 400/700 mm 1,1-1,8 kg Anslutning Införing mitt på armaturens baksida alternativt på ovansida. 3- eller 4- polig snabbplint. Montering Monteras på vägg. Mimas LED finns med 230 V jordat uttag. Övrigt Armaturen finns i fyra olika utföranden: Utan uttag Med tillägg U = 230 V jordat uttag Med tillägg NS = Närvarosensor Med tillägg U NS = 230 V jordat uttag och närvarosensor Artikelnr Benämning Effekt W Armaturljusflöde lm Färgtemperatur K Färgåtergivning Ra Ljuskälla E Mimas LED 2701/12. Vit/Opal LED E Mimas LED 2701/12 U. Vit/Opal LED E Mimas LED 2701/12 NS. Vit/ Opal LED E Mimas LED 2701/12 U NS. Vit/Opal LED E Mimas LED 2701/17. Vit/Opal LED E Mimas LED 2701/17 U. Vit/Opal LED E Mimas LED 2701/17 NS. Vit/Opal LED E Mimas LED 2701/17 U NS. Vit/Opal LED 5

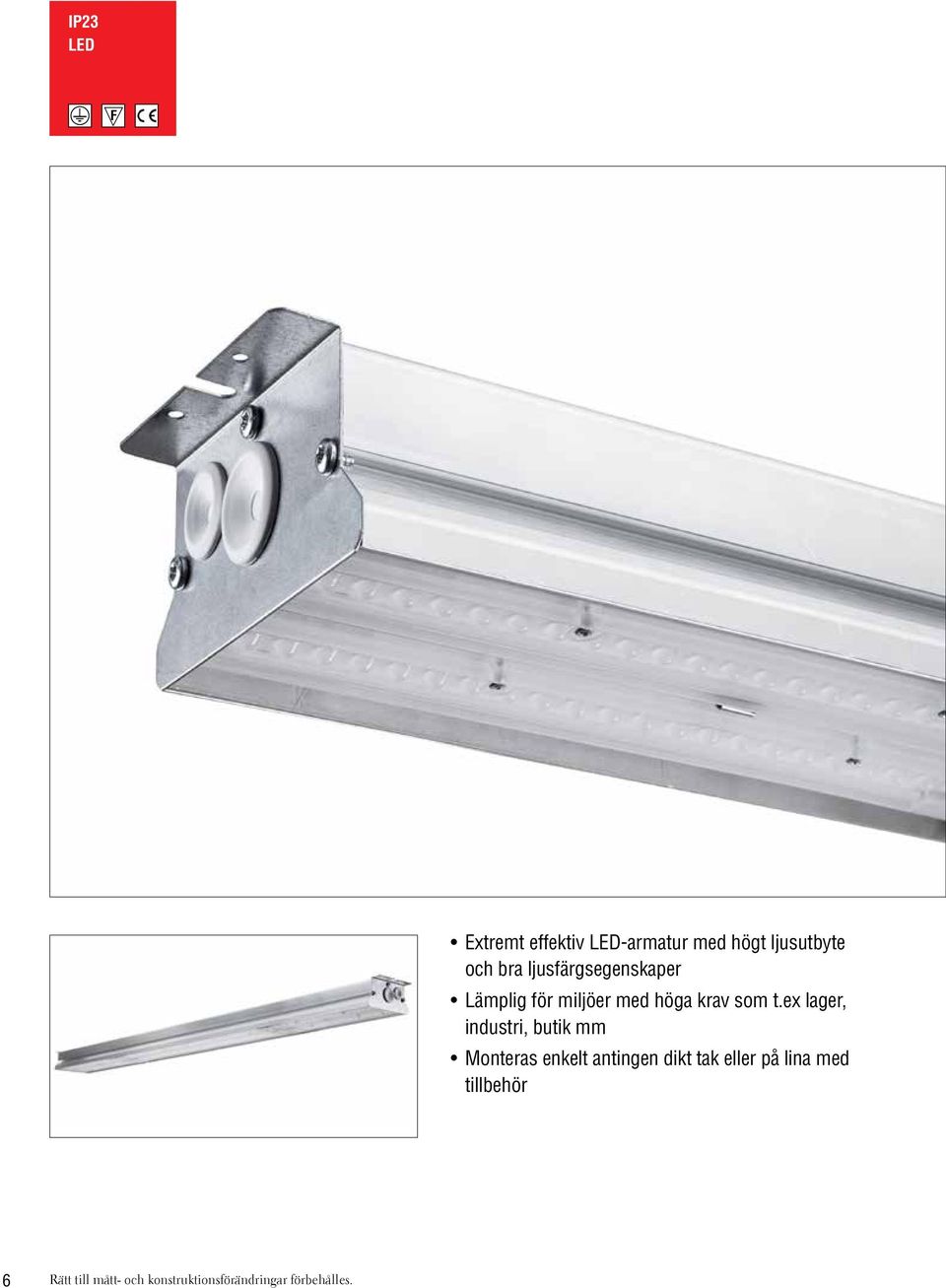

6 IP23 LED F Extremt effektiv LED-armatur med högt ljusutbyte och bra ljusfärgsegenskaper Lämplig för miljöer med höga krav som t.ex lager, industri, butik mm Monteras enkelt antingen dikt tak eller på lina med tillbehör 6 Rätt till mått- och konstruktionsförändringar förbehålles.

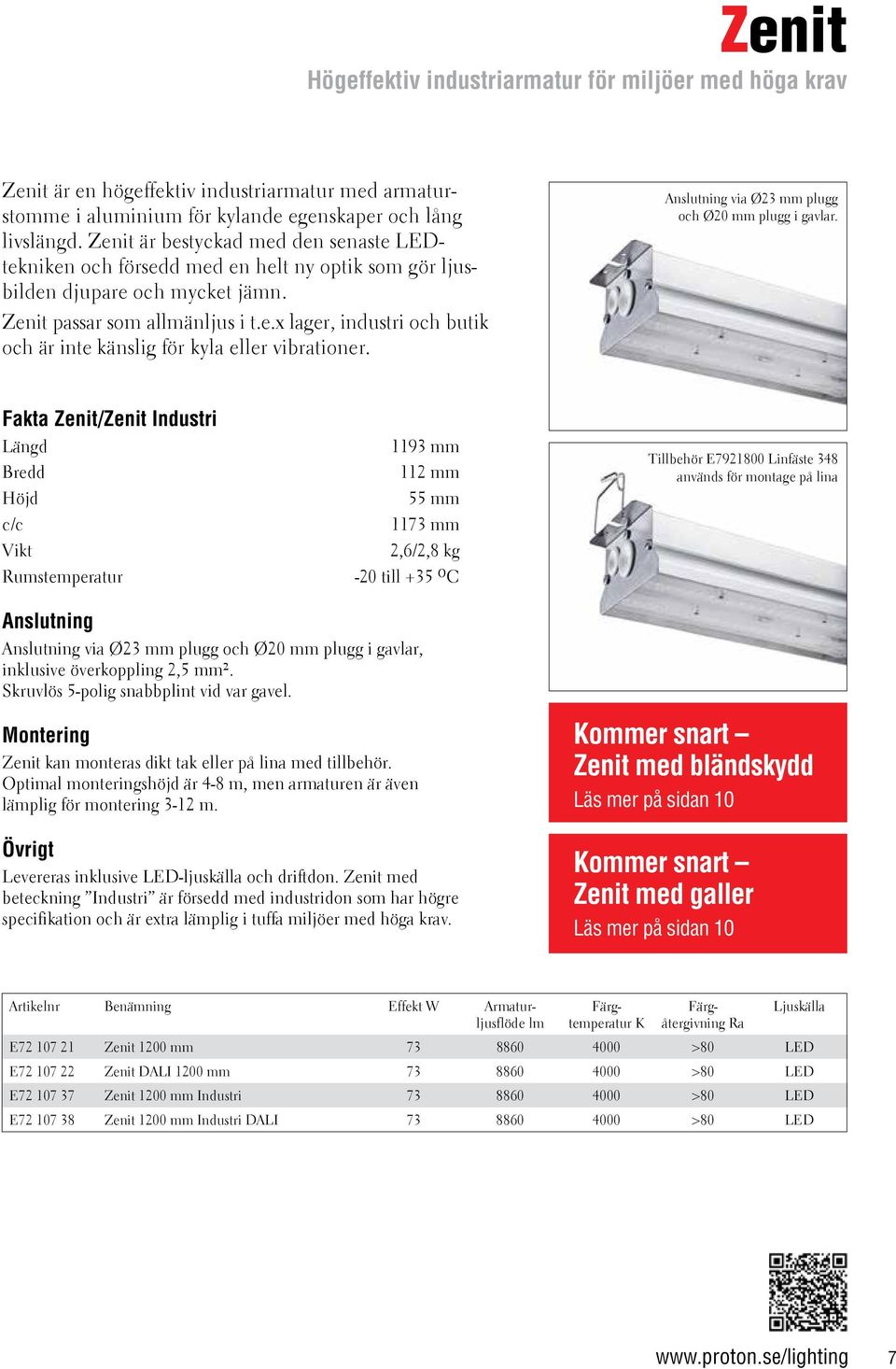

7 Zenit Högeffektiv industriarmatur för miljöer med höga krav Zenit är en högeffektiv industriarmatur med armaturstomme i aluminium för kylande egenskaper och lång livslängd. Zenit är bestyckad med den senaste LEDtekniken och försedd med en helt ny optik som gör ljusbilden djupare och mycket jämn. Zenit passar som allmänljus i t.e.x lager, industri och butik och är inte känslig för kyla eller vibrationer. Anslutning via Ø23 mm plugg och Ø20 mm plugg i gavlar. Fakta Zenit/Zenit Industri Längd Bredd Höjd c/c Vikt Rumstemperatur 1193 mm 112 mm 55 mm 1173 mm 2,6/2,8 kg -20 till +35 ⁰o C Tillbehör E Linfäste 348 används för montage på lina Anslutning Anslutning via Ø23 mm plugg och Ø20 mm plugg i gavlar, inklusive överkoppling 2,5 mm². Skruvlös 5-polig snabbplint vid var gavel. Montering Zenit kan monteras dikt tak eller på lina med tillbehör. Optimal monteringshöjd är 4-8 m, men armaturen är även lämplig för montering 3-12 m. Övrigt Levereras inklusive LED-ljuskälla och driftdon. Zenit med beteckning Industri är försedd med industridon som har högre specifikation och är extra lämplig i tuffa miljöer med höga krav. Kommer snart Zenit med bländskydd Läs mer på sidan 10 Kommer snart Zenit med galler Läs mer på sidan 10 Artikelnr Benämning Effekt W Armaturljusflöde lm Färgtemperatur K Färgåtergivning Ra Ljuskälla E Zenit 1200 mm >80 LED E Zenit DALI 1200 mm >80 LED E Zenit 1200 mm Industri >80 LED E Zenit 1200 mm Industri DALI >80 LED 7

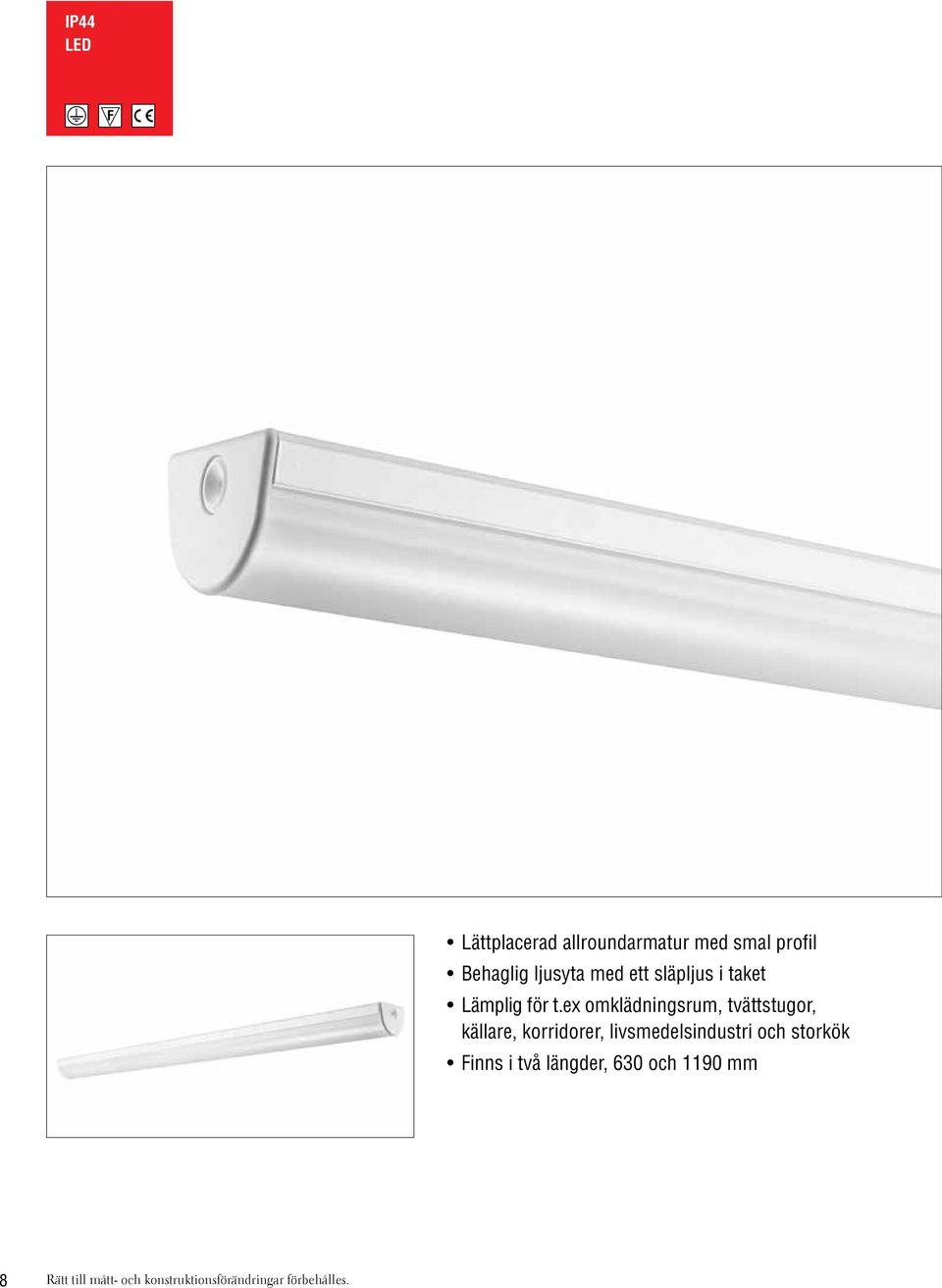

8 IP44 LED F Lättplacerad allroundarmatur med smal profil Behaglig ljusyta med ett släpljus i taket Lämplig för t.ex omklädningsrum, tvättstugor, källare, korridorer, livsmedelsindustri och storkök Finns i två längder, 630 och 1190 mm 8 Rätt till mått- och konstruktionsförändringar förbehålles.

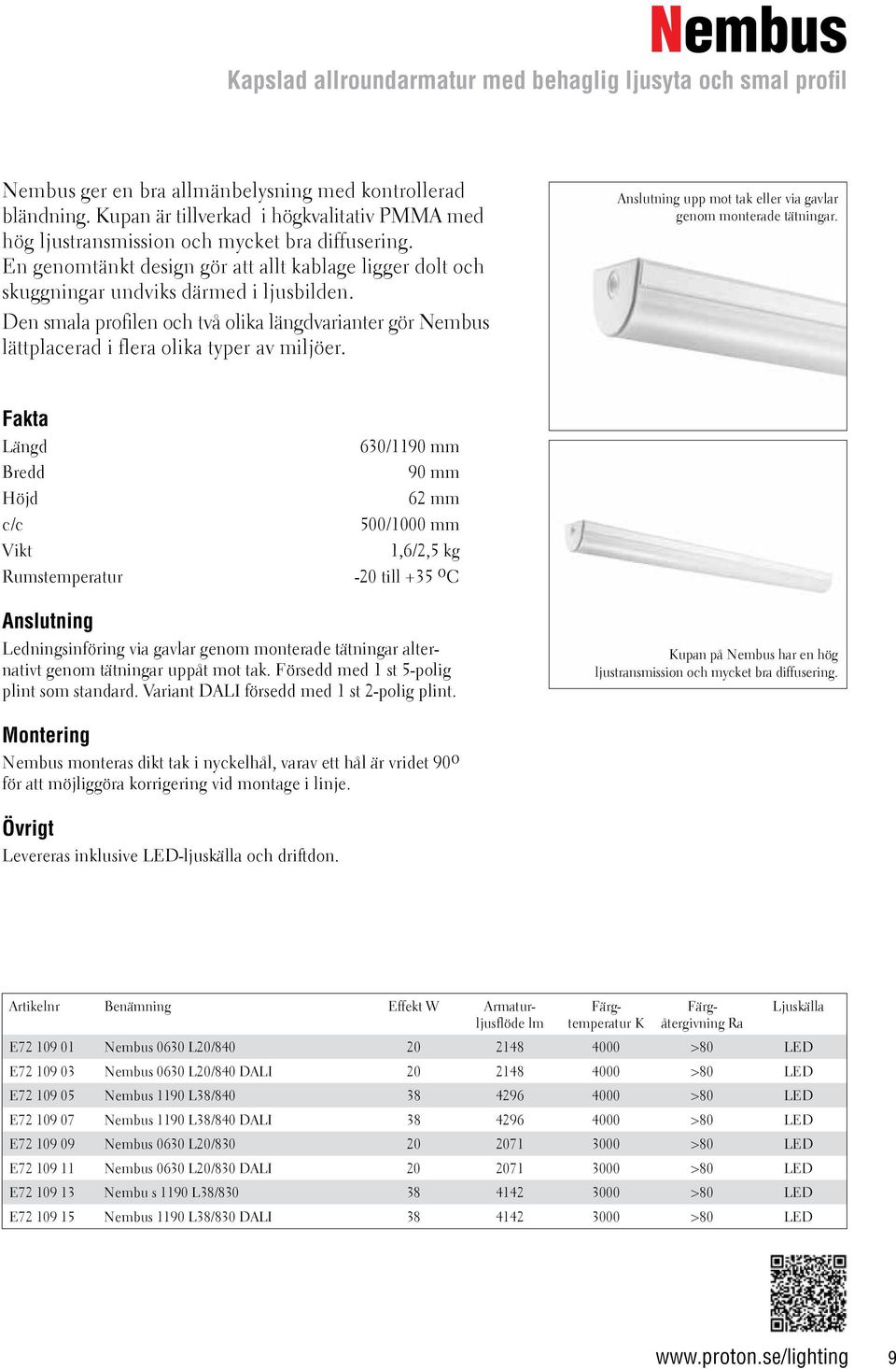

9 Nembus Kapslad allroundarmatur med behaglig ljusyta och smal profil Nembus ger en bra allmänbelysning med kontrollerad bländning. Kupan är tillverkad i högkvalitativ PMMA med hög ljustransmission och mycket bra diffusering. En genomtänkt design gör att allt kablage ligger dolt och skuggningar undviks därmed i ljusbilden. Den smala profilen och två olika längdvarianter gör Nembus lättplacerad i flera olika typer av miljöer. Anslutning upp mot tak eller via gavlar genom monterade tätningar. Fakta Längd Bredd Höjd c/c Vikt Rumstemperatur 630/1190 mm 90 mm 62 mm 500/1000 mm 1,6/2,5 kg -20 till +35 ⁰o C Anslutning Ledningsinföring via gavlar genom monterade tätningar alternativt genom tätningar uppåt mot tak. Försedd med 1 st 5-polig plint som standard. Variant DALI försedd med 1 st 2-polig plint. Kupan på Nembus har en hög ljustransmission och mycket bra diffusering. Montering Nembus monteras dikt tak i nyckelhål, varav ett hål är vridet 90⁰ o för att möjliggöra korrigering vid montage i linje. Övrigt Levereras inklusive LED-ljuskälla och driftdon. Artikelnr Benämning Effekt W Armaturljusflöde lm Färgtemperatur K Färgåtergivning Ra Ljuskälla E Nembus 0630 L20/ >80 LED E Nembus 0630 L20/840 DALI >80 LED E Nembus 1190 L38/ >80 LED E Nembus 1190 L38/840 DALI >80 LED E Nembus 0630 L20/ >80 LED E Nembus 0630 L20/830 DALI >80 LED E Nembu s 1190 L38/ >80 LED E Nembus 1190 L38/830 DALI >80 LED 9

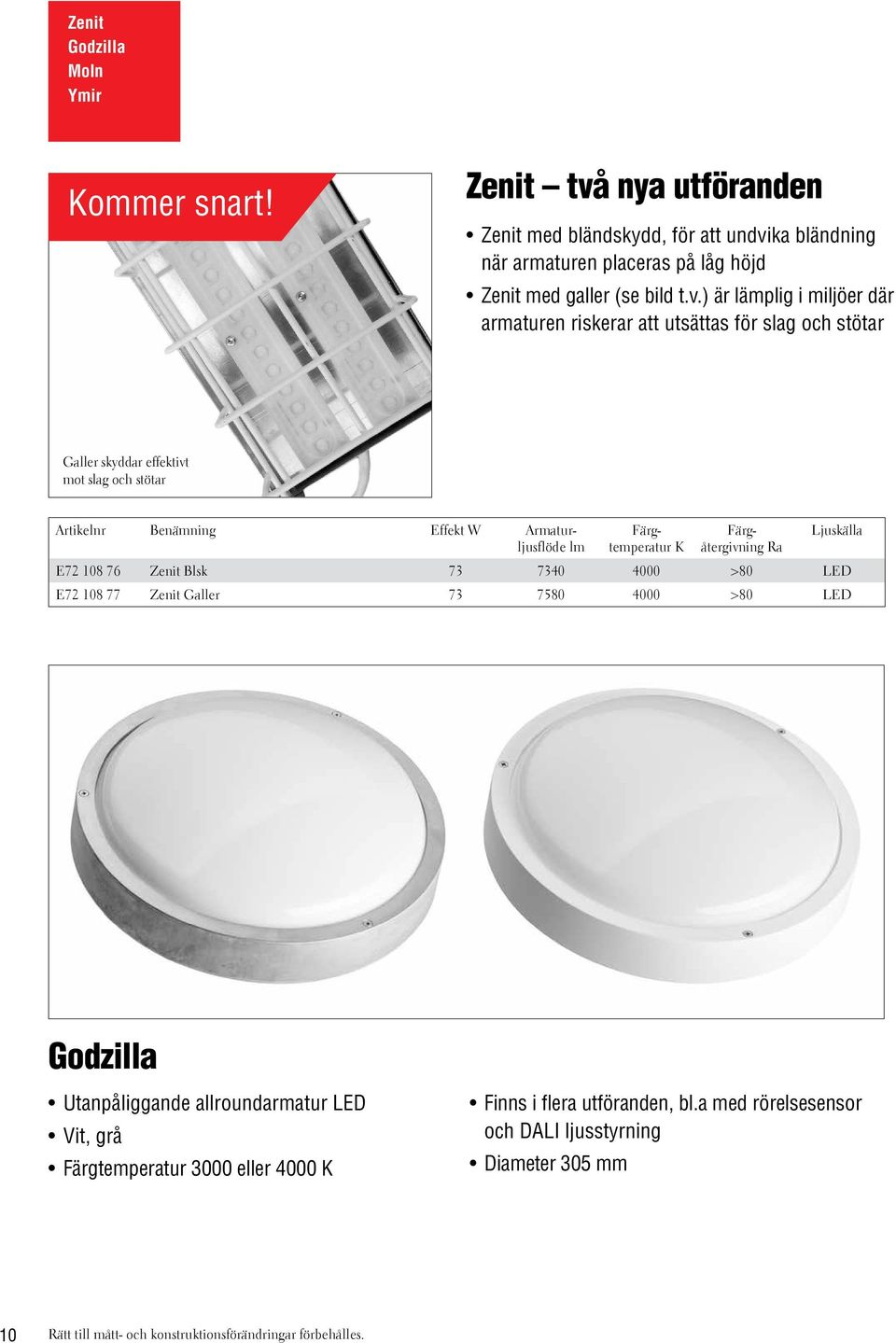

10 Zenit Godzilla Moln Ymir Kommer snart! Zenit två nya utföranden Zenit med bländskydd, för att undvika bländning när armaturen placeras på låg höjd Zenit med galler (se bild t.v.) är lämplig i miljöer där armaturen riskerar att utsättas för slag och stötar Galler skyddar effektivt mot slag och stötar Artikelnr Benämning Effekt W Armaturljusflöde lm Färgtemperatur K Färgåtergivning Ra Ljuskälla E Zenit Blsk >80 LED E Zenit Galler >80 LED Godzilla Utanpåliggande allroundarmatur LED Vit, grå Färgtemperatur 3000 eller 4000 K Finns i flera utföranden, bl.a med rörelsesensor och DALI ljusstyrning Diameter 305 mm 10 Rätt till mått- och konstruktionsförändringar förbehålles.

11 Kommande nyheter Lanseras under hösten 2015 Moln Elegant tunn ljuspanel LED avsedd som allmänbelysning Monteras i undertak med synlig bärprofil Kan pendlas ner för snygg ljuseffekt Vit Färgtemperatur 3000 eller 4000 K Kan kombineras med DALI ljusstyrning Mått 595x595x10 mm Ymir Downlight LED med slät inramning Fälls in i undertak Vit Färgtemperatur 3000 eller 4000 K Kan kombineras med DALI ljusstyrning Diameter 132, 182 samt 240 mm Inbyggnadsdjup 59, 81 samt 105 mm 11

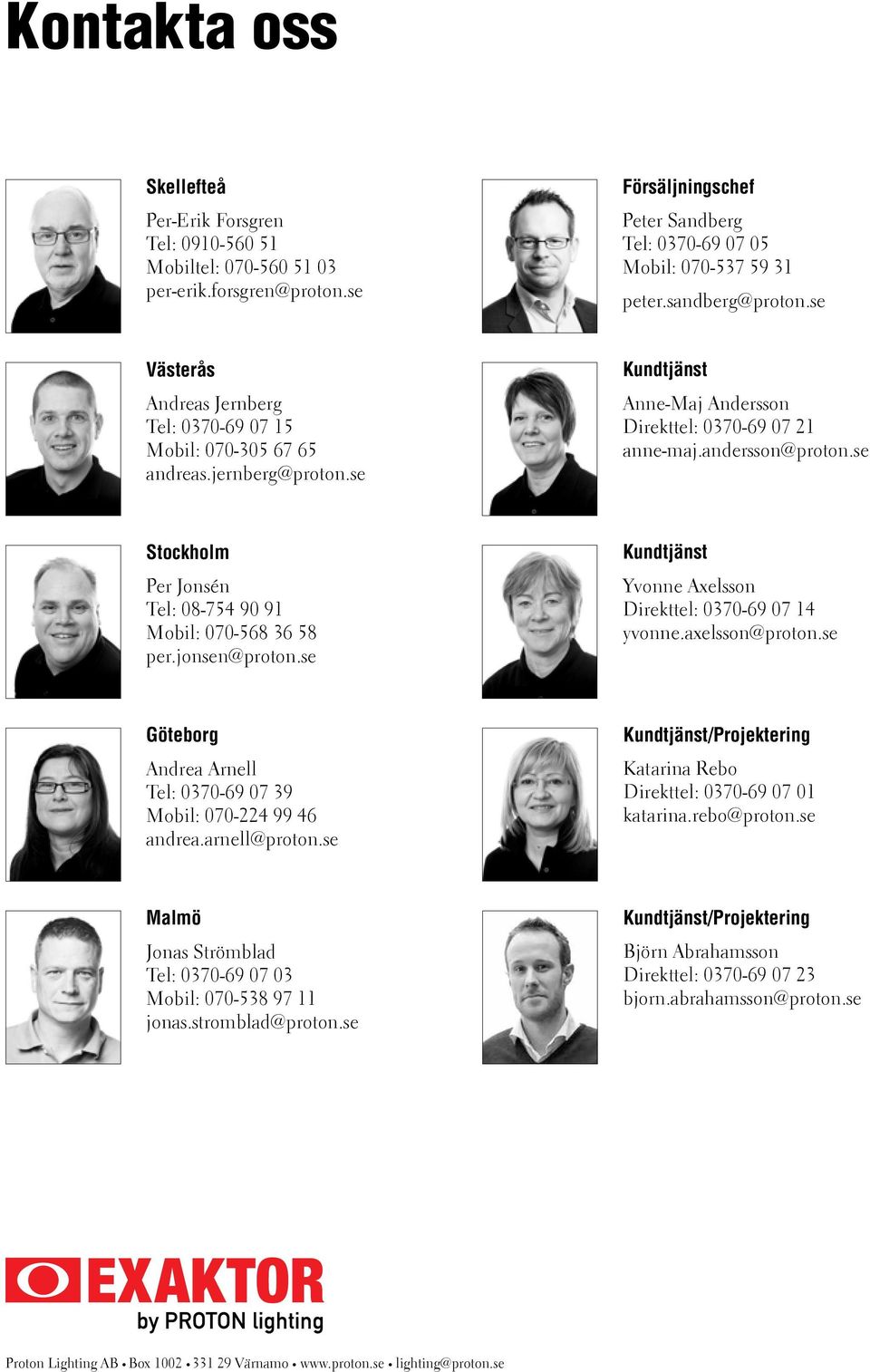

12 Kontakta oss Skellefteå Per-Erik Forsgren Tel: Mobiltel: Försäljningschef Peter Sandberg Tel: Mobil: Västerås Andreas Jernberg Tel: Mobil: Kundtjänst Anne-Maj Andersson Direkttel: Stockholm Per Jonsén Tel: Mobil: Kundtjänst Yvonne Axelsson Direkttel: Göteborg Andrea Arnell Tel: Mobil: Kundtjänst/Projektering Katarina Rebo Direkttel: Malmö Jonas Strömblad Tel: Mobil: Kundtjänst/Projektering Björn Abrahamsson Direkttel: Proton Lighting AB Box Värnamo
