Facit ABC. Box School. Våra nya klassrumspaket som gör oss bäst i klassen! Lite mjukare med sina former. Lite enklare till bästa pris!

Transkript

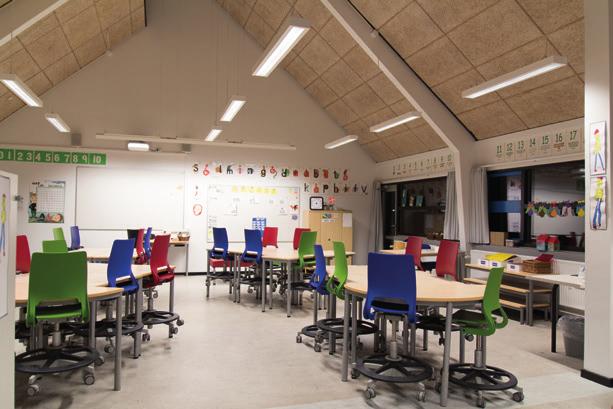

1 Facit Lite mjukare med sina former Box School Lite enklare till bästa pris! ABC Lite tydligare med sina starka linjer Ny i klassen kommer nästa termin Låt stå! Våra nya klassrumspaket som gör oss bäst i klassen! Vi introducerar nu nya klassrumspaket med unika fördelar, gemensamt är att de alla skapar en belysningsmiljö som underlättar lärandet. Ljus är inte bara ljus, ett rätt anpassat ljus gör det enklare att behålla koncentrationen under långa skoldagar. Alla klassrum är inte lika, men de behöver belysning på ett liknande sätt. Välj mellan olika skolkoncept med LED-armaturer utformade för klassrum för att ge bästa möjliga ljusförhållande och energieffektivitet. Vi levererar dessutom klassrumspaketen helt färdiga med ett lämpligt styrsystem, för att lätt kunna anpassa belysningen till skolarbetet. Ett styrsystem som är enkelt att använda och ger energibesparingar. Läs mer på

2 Välj Klassrumspaket från Med vårt belysningskoncept för skolor får du ett komplett, energisnålt belysningspaket som inkluderar såväl armaturer som styrsystem för närvarostyrning och dagsljuskontroll, med endast ett E-nummer, enklare kan de inte bli. Armaturerna i belysningspaketen är en vidareutveckling från Elektroskandias Bloks-serie och Tefem-serie med specialanpassad ljusdistribution för just klassrum, armaturerna är försedda med den senaste typen av Dali-driver, med en extremt låg standby effekt. För att få en energieffektiv och användarvänlig lösning levereras alla skolpaketen med idim sensorbox för närvarostyrning och dagsljusreglering. Sensorn i idim sensorbox har sex fasta lägen beroende på vilka funktioner som önskas. Till klassrum rekommenderas läge sex.. För att konfigurera konstantljus nivån behövs en fjärrkontroll, IR sändare 304, E

3 Facit Facit är en nedpendlad armatur med både direkt och indirekt ljus. Facit är med sin ljusfördelning en perfekt lösning för klassrum men kan med fördel användas i andra miljöer. Hög verkningsgrad Lågt bländtal Anpassad ljusfördelning Kapslingsklass: IP20. Klass l. Montage: Nedpendlad med wire. Armaturen levereras inkl. 2 m justerbart wireupphäng. Utförande: Stomme av vitlackerad stålplåt med gavel av ABS. Bländskydd: Prismatisk PMMA direkt och klar PC indirekt. Ljuskälla: LED 3000/4000 K SDCM 3 L70 >50,000 tim vid Ta 25 C. Anslutning: 2,5 m 3x0,75 mm² anslutningsledning med jordad stickpropp eller 5x0,75 mm² med fri ände. Box School Box School har ett väl avbländat dubbelparaboliskt reflektorbländskydd och är användbar i många olika miljöer. Robust Lågt bländtal Både direkt och direkt/indirekt Kapslingsklass: IP20. Klass l Montage: Nedpendlad med wire. Armaturen levereras inkl. 2 m justerbart wireupphäng. Utförande: Stomme i vitlackerad stålplåt. Bländskydd: Dubbelparbolisk aluminium Miro och diffusor i PMMA, direkt. Klar PC, indirekt. Ljuskälla: LED 3000/4000 K SDCM 3 L70 >50,000 tim vid Ta 25 C. Anslutning: Insticksplint 5x2x2,5 mm², dikt tak. 2,5 m 3x0,75 mm² anslutningsledning med jordad stickpropp eller 5x0,75 mm² med fri ände, pendlad. Klassrumspaket Facit med idim sensorbox: 6 alt. 9 st Facit Direkt/Indirekt Dali 2 st Facit Direkt asymmetrisk Dali 2 par Facit Väggkonsol 1 st Sensorbox infälld (Kompletteras med ram för utvändigt montage) 1 st Ingångsenhet 1 st Väggsensor Klassrumspaket Box School med idim sensorbox: 9 st Box School Direkt/Indirekt Dali 2 st Box School Direkt Dali 2 par Wireupphäng Box School Asym 1 st Sensorbox infälld (Kompletteras med ram för utvändigt montage) 1 st Ingångsenhet 1 st Väggsensor E Facit , 3000 K med idim sensorbox E Facit , 4000 K med idim sensorbox E Facit , 3000 K med idim sensorbox E Facit , 4000 K med idim sensorbox E Box School K med idim sensorbox E Box School K med idim sensorbox

4 idim 150 sensor har följande funktioner. 2 kanaler, konstantljussensor, rörelsevakt och IR.mottagare Läge 1, sensorn blinkar en gång. Dali 1; styrs av konstantljussensorn och Dali 2 slavstyrs med ett 30 % högre offsetvärde. Om det infallande dagsljuset i sig, är tillräckligt för att uppnå det inställda ljusvärdet styrs ljuset ner till min. nivå alt. släcks helt. När det infallande dagsljuset minskar tänds ljuset igen. Belysningen tänds manuellt men släcks automatiskt. Släckningen inleds 15 min. efter den senaste detekteringen. Först styrs ljuset ner till en lågnivå i 30 sek. för att sedan släckas. Läge 2, sensorn blinkar två gånger. Dali 1; styrs av konstantljussensorn och Dali 2 slavstyrs med ett 30 % högre offsetvärde. Om det infallande dagsljuset i sig, är tillräckligt för att uppnå det inställda ljusvärdet styrs ljuset ner till min. nivå alt. släcks helt. När det infallande dagsljuset minskar tänd ljuset igen. Belysningen tänds och släcks automatiskt. Släckningen inleds 15 min. efter den senaste detekteringen. Först styrs ljuset ner till en låg nivå i 30 sek. för att sedan släckas. Läge 3, sensorn blinkar tre gånger. Dali 1; styrs av konstantljussensorn och Dali 2 slavstyrs med ett 30 % högre offsetvärde. Om det infallande dagsljuset i sig, är tillräckligt för att uppnå det inställda ljusvärdet styrs ljuset ner till min. nivå alt. släcks helt. När det infallande dagsljuset minskar tänds ljuset igen. Belysningen tänds och släcks automatiskt. Släckningen inleds 15 min. efter den senaste detekteringen. Först styrs ljuset ner till en låg nivå i 60 min. för att sedan släckas. Läge 4, sensorn blinkar fyra gånger. Dali 1; enbart, används för belysningsstyrningen. Konstantljussensorn strävar inte efter att hålla inställd ljusnivå utan reglerar ned till min. nivå alt. släcker om det infallande dagsljuset överstiger en inställbar nivå. Belysningen tänds och släcks automatiskt. Släckningen inleds 5 min. efter den senaste detekteringen. Först styrs ljuset ner till en låg nivå i 30 min. för att sedan släckas. Flera enheter kan kopplas samman för att erhålla större detektionsområde. Läge 5, sensorn blinkar fem gånger. Dali 1; används för belysningsstyrningen. Konstantljussensorn strävar inte efter att hålla inställd ljusnivå utan reglerar ned till min. nivå alt. släcker om det infallande dagsljuset överstiger en inställbar nivå. Belysningen tänds och släcks automatiskt. Släckningen inleds 15 min. efter den senaste detekteringen. Först styrs ljuset ner till en låg nivå i 30 sek. för att sedan släckas. Detta läge används tillsammans med något/några av läge 1, 2, 3, 6. Släckningen påbörjas inte förrän något av dessa lägen har släckt sin belysning. Läge 6, sensorn blinkar sex gånger. Rekommenderat läge för klassrumspaket från. Dali 1; armaturerna i klassrummet, styrs av konstantljussensorn och Dali 2, armaturerna till tavlan, styrs separat. Om det infallande dagsljuset i sig, är tillräckligt för att uppnå det *inställda belysningsstyrka styrs ljuset på Dali 1 ner till inställd nivå alt. släcks helt. När det infallande dagsljuset minskar tänd ljuset igen. Dali 2 förblir opåverkad. Belysningen tänds manuellt men släcks automatiskt. Släckningen inleds 15 min. efter den senaste detekteringen. Först styrs ljuset ner till en låg nivå i 30 sek. för att sedan släckas. *Inställning av belysningsstyrka görs med en fjärrkontroll 304, E Se till att indikeringslampan på fjärrkontrollen lyser grönt när man trycker på någon knapp. Om den lyser orange är fjärrkontrollen inställd i programmeringsläge och måste ställas om bakom batteriluckan på baksidan av fjärrkontrollen. 1) Se till att inget dagsljus stör inställningen. 2) Tyck på knapp 1 på fjärrkontrollen. 3) Ställ in önskad belysningsstyrka med pil upp och pil ner på Dali 1, armaturerna i klassrummet dimrar. 4) Håll in knapp 1 i minst 10 sek till sensorn blinkar för att indikera ny belysningsstyrka. Önskas annan ljusnivå på tavel armaturerna? 1) Tryck på knapp 2 på fjärrkontrollen. 2) Ställ in önskad belysningsstyrka med pil upp och pil ner på Dali 2, armaturerna vid tavlan dimrar. 3) Håll in knapp 2 i minst 10 sek tills sensorn blinkar för att indikera en ny ljusnivå.

5 Skolbelysning idim sensorbox N L idim Sensorbox E idim sensor belastar Dali 1 10 ma Väggsensor E ma DA/N N Dali 2 Tavelbelysning 2 ma/st Lus DA+ DA- DA/Ls DA/N Dali 1 Takbelysning 2 ma/st Tavla orange N Violet DA- Blå DA+ Ingångsenhet E ma 444 Ingångsenhet Tak röd Com brun Lus DA/Ls Tända belysningen: Kort tryck på knappen släcker eller tänder belysningen. Håll knappen intryckt och belysningen dimmar upp eller ned. Automatisk ljusreglering: Belysningen reglerar sig automatiskt efter hur starkt dagsljuset är. Ju svagare dagsljus, desto mer lyser belysningsarmaturen. Vid soligt väder, Molniga dagar, Kvällstid, låg nivå på belysningen. högre nivå på belysningen. full effekt på belysningen. Automatisk avstängning med närvarodetektorer: Om ingen rör sig i rummet på cirka 15 minuter så släcks belysningen av automatiskt. Släck dock belysningen manuellt om du är sist ut ur rummet på så vis sparar vi värdefull energi.

6 Facit Facit Facit är en nedpendlad armatur med både direkt och indirekt ljus. Facit är med sin ljusfördelning en perfekt lösning för klassrum men kan med fördel användas andra miljöer där god komfort önskas. Hög verkningsgrad Lågt bländtal Anpassad ljusfördelning Kapslingsklass: IP20. Klass l. c/c L Montage: Nedpendlad med wire. Armaturen levereras inkl. 2 m justerbart wireupphäng. H Stomme: Vit stålplåt med gavel av ABS. Bländskydd: Prismatisk PMMA direkt och klar PC indirekt. W L W H c/c Ljuskälla: LED 3000/4000 K SDCM 3 L70 >50,000 tim vid Ta 25 C. Anslutning: 2,5 m 3x0,75 mm² anslutningsledning med jordad stickpropp eller 5x0,75 mm² med fri ände. LED 21W, 35W LED 56W cd/klm 35W 4000K D/I Upp/Ned: 1584/2416 lm cd/klm 56W 4000K D/I Upp/Ned: 2216/4934 lm cd/klm 21W 4000K D/A Upp/Ned: 0/2100 lm E-nummer Produkt Färgtemp. K Effekt W Ljusflöde lm E Facit E Facit 1200 Dali E Facit E Facit 1200 Dali E Facit E Facit 1700 Dali E Facit E-nummer Produkt Färgtemp. K Effekt W Ljusflöde lm E Facit 1700 Dali E Facit tavel E Facit tavel 1200 Dali E Facit tavel E Facit tavel 1200 Dali E Facit Väggkonsol

7 Box School Box School Box School med dubbelparaboliskt reflektorbländskydd och olika ljusfördelning, direkt och direkt/indirekt. Tack vare ett riktigt bra bländskydd blir Box School en mycket användbar armatur i många olika miljöer. Robust Lågt bländtal Både direkt och direkt/indirekt Kapslingsklass: IP20. Klass l. c/c Montage: Dikt tak eller nedpendlad med wire. Armaturen med uppljus levereras inkl. 2 m justerbart wireupphäng. H L Stomme: Lackerad stålplåt. Bländskydd: Dubbelparbolisk aluminium Miro och diffusor i PMMA, direkt. Klar PC, indirekt. Ljuskälla: LED 3000/4000K SDCM 3 L70 >50,000 tim vid Ta 25 C. Anslutning: Insticksplint 5x2x2,5 mm², dikt tak. 2,5 m 3x0,75 mm² anslutningsledning med jordad stickpropp eller 5x0,75 mm² med fri ände, pendlad. Övrigt: Specialdesignat pendelfäste E till Box School direkt för asymmetrisk ljusfördelning. W L W H c/c LED Direkt LED Direkt/Indirekt W/3000K LED Upp/Ned: 0/3590 lm 44W/4000K LED Upp/Ned: 1700/3450 lm E-nummer Produkt Färgtemp.K Effekt W Ljusflöde lm E Box School E Box School Dali E Box School E Box School Dali E Box School uppljus E Box School uppljus Dali E-nummer Produkt Färgtemp.K Effekt W Ljusflöde lm E Box School uppljus E Box School uppljus Dali E Box School wireupphäng E Box school asymmetrisk wireupphäng för tavla
