1 Fovea LED

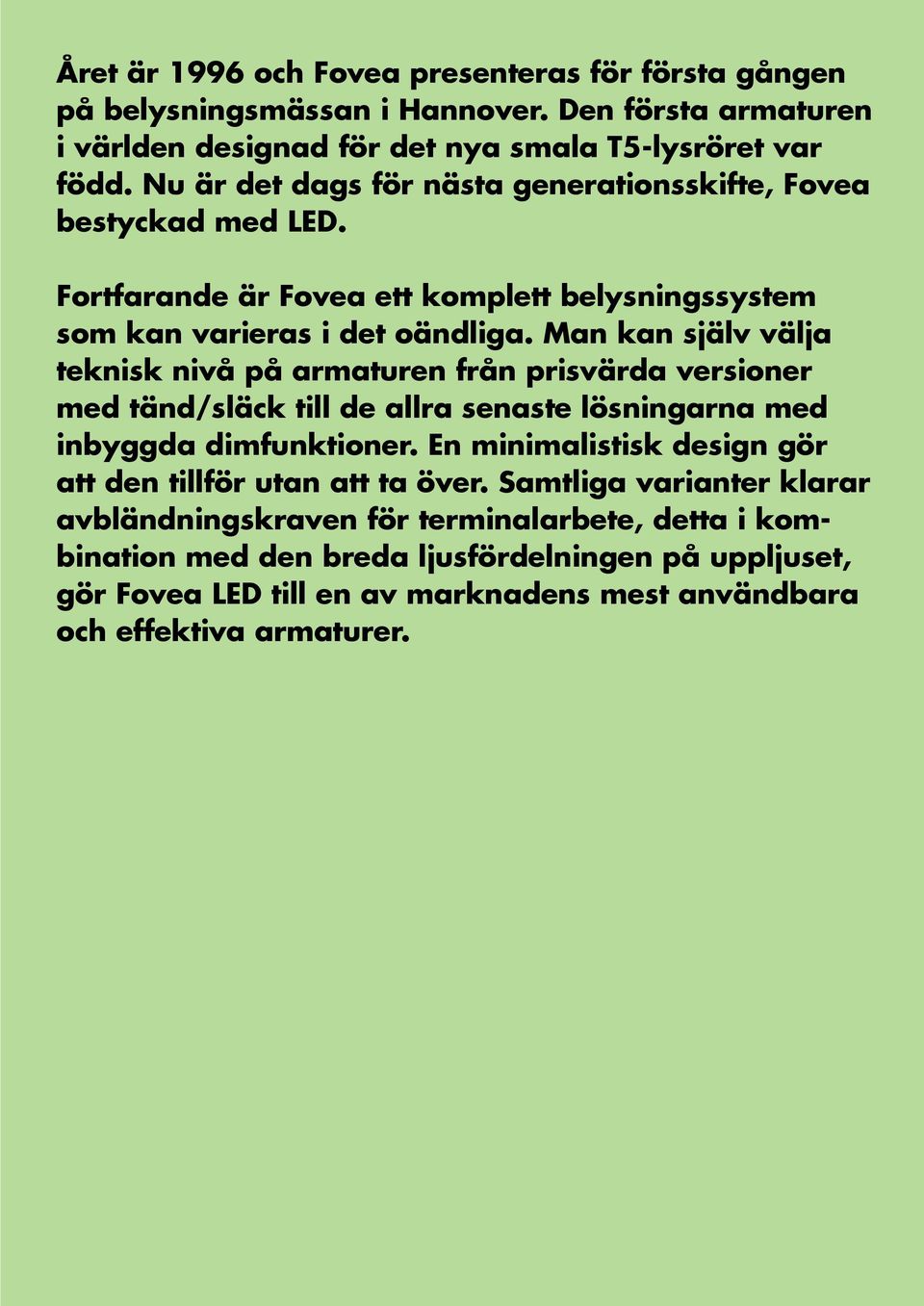

2 Året är 1996 och Fovea presenteras för första gången på belysningsmässan i Hannover. Den första armaturen i världen designad för det nya smala T5-lysröret var född. Nu är det dags för nästa generationsskifte, Fovea bestyckad med LED. Fortfarande är Fovea ett komplett belysningssystem som kan varieras i det oändliga. Man kan själv välja teknisk nivå på armaturen från prisvärda versioner med tänd/släck till de allra senaste lösningarna med inbyggda dimfunktioner. En minimalistisk design gör att den tillför utan att ta över. Samtliga varianter klarar avbländningskraven för terminalarbete, detta i kombination med den breda ljusfördelningen på uppljuset, gör Fovea LED till en av marknadens mest användbara och effektiva armaturer.

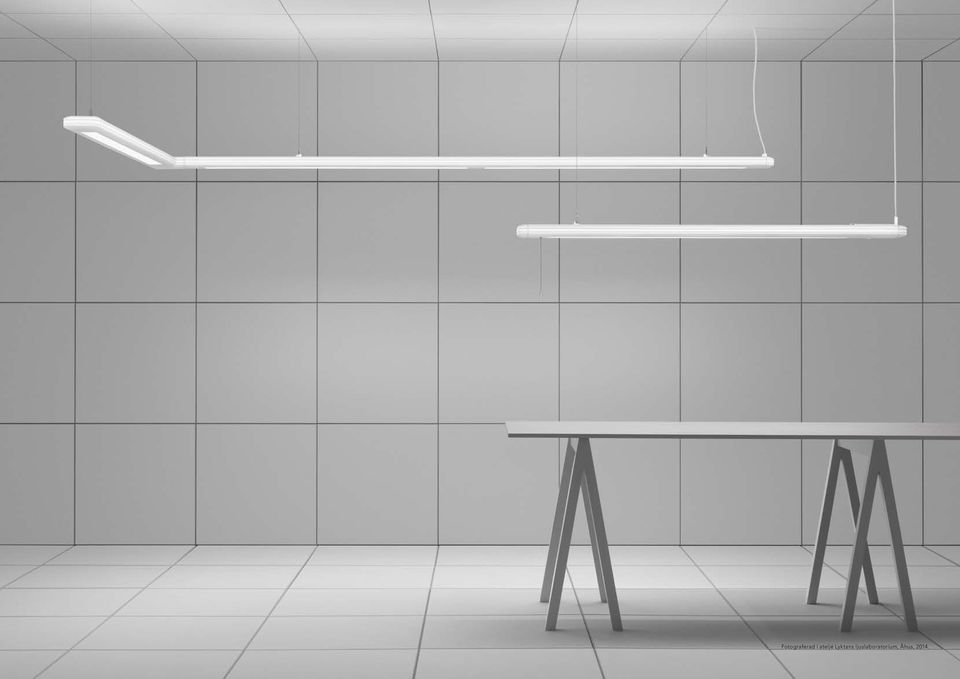

3 Fotograferad i ateljé Lyktans ljuslaboratorium, Åhus, 2014.

4 Fovea är ett komplett belysningssystem som kan varieras i det oändliga.

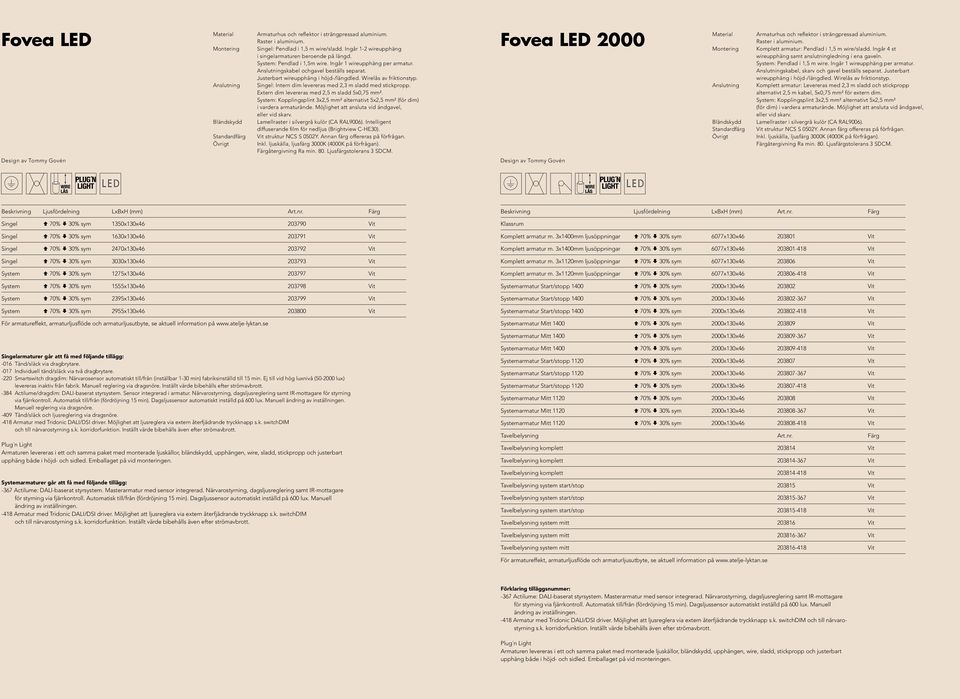

5 Fovea LED Material Montering Anslutning Bländskydd Standardfärg Övrigt Armaturhus och reflektor i strängpressad aluminium. Raster i aluminium. Singel: Pendlad i 1,5 m wire/sladd. Ingår 1-2 wireupphäng i singelarmaturen beroende på längd. System: Pendlad i 1,5m wire. Ingår 1 wireupphäng per armatur. Anslutningskabel ochgavel beställs separat. Justerbart wireupphäng i höjd-/längdled. Wirelås av friktionstyp. Singel: Intern dim levereras med 2,3 m sladd med stickpropp. Extern dim levereras med 2,5 m sladd 5x0,75 mm². System: Kopplingsplint 3x2,5 mm² alternativt 5x2,5 mm² (för dim) i vardera armaturände. Möjlighet att ansluta vid ändgavel, eller vid skarv. Lamellraster i silvergrå kulör (CA RAL9006). Intelligent diffuserande film för nedljus (Brightview C-HE30). Vit struktur NCS S 0502Y. Annan färg offereras på förfrågan. Inkl. ljuskälla, ljusfärg 3000K (4000K på förfrågan). Färgåtergivning Ra min. 80. Ljusfärgstolerans 3 SDCM. Fovea LED 2000 Material Montering Anslutning Bländskydd Standardfärg Övrigt Armaturhus och reflektor i strängpressad aluminium. Raster i aluminium. Komplett armatur: Pendlad i 1,5 m wire/sladd. Ingår 4 st wireupphäng samt anslutningledning i ena gaveln. System: Pendlad i 1,5 m wire. Ingår 1 wireupphäng per armatur. Anslutningskabel, skarv och gavel beställs separat. Justerbart wireupphäng i höjd-/längdled. Wirelås av friktionstyp. Komplett armatur: Levereras med 2,3 m sladd och stickpropp alternativt 2,5 m kabel, 5x0,75 mm² för extern dim. System: Kopplingsplint 3x2,5 mm² alternativt 5x2,5 mm² (för dim) i vardera armaturände. Möjlighet att ansluta vid ändgavel, eller vid skarv. Lamellraster i silvergrå kulör (CA RAL9006). Vit struktur NCS S 0502Y. Annan färg offereras på förfrågan. Inkl. ljuskälla, ljusfärg 3000K (4000K på förfrågan). Färgåtergivning Ra min. 80. Ljusfärgstolerans 3 SDCM. Design av Tommy Govén Design av Tommy Govén Beskrivning Ljusfördelning LxBxH (mm) Art.nr. Färg Singel 70% 30% sym 1350xx Vit Singel 70% 30% sym 1630xx Vit Singel 70% 30% sym 20xx Vit Singel 70% 30% sym 3030xx Vit System 70% 30% sym 1275xx Vit System 70% 30% sym 1555xx Vit System 70% 30% sym 2395xx Vit System 70% 30% sym 2955xx Vit För armatureffekt, armaturljusflöde och armaturljusutbyte, se aktuell information på Beskrivning Ljusfördelning LxBxH (mm) Art.nr. Färg Klassrum Komplett armatur m. 3x1400mm ljusöppningar 70% 30% sym 6077xx Vit Komplett armatur m. 3x1400mm ljusöppningar 70% 30% sym 6077xx Vit Komplett armatur m. 3x1120mm ljusöppningar 70% 30% sym 6077xx Vit Komplett armatur m. 3x1120mm ljusöppningar 70% 30% sym 6077xx Vit Systemarmatur Start/stopp % 30% sym 2000xx Vit Systemarmatur Start/stopp % 30% sym 2000xx Vit Systemarmatur Start/stopp % 30% sym 2000xx Vit Systemarmatur Mitt % 30% sym 2000xx Vit Systemarmatur Mitt % 30% sym 2000xx Vit Singelarmaturer går att få med följande tillägg: -016 Tänd/släck via dragbrytare Individuell tänd/släck via två dragbrytare Smartswitch dragdim: Närvarosensor automatiskt till/från (inställbar 1-30 min) fabriksinställd till 15 min. Ej till vid hög luxnivå ( lux) levereras inaktiv från fabrik. Manuell reglering via dragsnöre. Inställt värde bibehålls efter strömavbrott Actilume/dragdim: DALI-baserat styrsystem. Sensor integrerad i armatur. Närvarostyrning, dagsljusreglering samt IR-mottagare för styrning via fjärrkontroll. Automatisk till/från (fördröjning 15 min). Dagsljussensor automatiskt inställd på 600 lux. Manuell ändring av inställningen. Manuell reglering via dragsnöre Tänd/släck och ljusreglering via dragsnöre Armatur med Tridonic DALI/DSI driver. Möjlighet att ljusreglera via extern återfjädrande tryckknapp s.k. switchdim och till närvarostyrning s.k. korridorfunktion. Inställt värde bibehålls även efter strömavbrott. Plug n Light Armaturen levereras i ett och samma paket med monterade ljuskällor, bländskydd, upphängen, wire, sladd, stickpropp och justerbart upphäng både i höjd- och sidled. Emballaget på vid monteringen. Systemarmaturer går att få med följande tillägg: -367 Actilume: DALI-baserat styrsystem. Masterarmatur med sensor integrerad. Närvarostyrning, dagsljusreglering samt IR-mottagare för styrning via fjärrkontroll. Automatisk till/från (fördröjning 15 min). Dagsljussensor automatiskt inställd på 600 lux. Manuell ändring av inställningen Armatur med Tridonic DALI/DSI driver. Möjlighet att ljusreglera via extern återfjädrande tryckknapp s.k. switchdim och till närvarostyrning s.k. korridorfunktion. Inställt värde bibehålls även efter strömavbrott. Systemarmatur Mitt % 30% sym 2000xx Vit Systemarmatur Start/stopp % 30% sym 2000xx Vit Systemarmatur Start/stopp % 30% sym 2000xx Vit Systemarmatur Start/stopp % 30% sym 2000xx Vit Systemarmatur Mitt % 30% sym 2000xx Vit Systemarmatur Mitt % 30% sym 2000xx Vit Systemarmatur Mitt % 30% sym 2000xx Vit Tavelbelysning Art.nr. Färg Tavelbelysning komplett Vit Tavelbelysning komplett Vit Tavelbelysning komplett Vit Tavelbelysning system start/stop Vit Tavelbelysning system start/stop Vit Tavelbelysning system start/stop Vit Tavelbelysning system mitt Vit Tavelbelysning system mitt Vit Tavelbelysning system mitt Vit För armatureffekt, armaturljusflöde och armaturljusutbyte, se aktuell information på Förklaring tilläggsnummer: -367 Actilume: DALI-baserat styrsystem. Masterarmatur med sensor integrerad. Närvarostyrning, dagsljusreglering samt IR-mottagare för styrning via fjärrkontroll. Automatisk till/från (fördröjning 15 min). Dagsljussensor automatiskt inställd på 600 lux. Manuell ändring av inställningen Armatur med Tridonic DALI/DSI driver. Möjlighet att ljusreglera via extern återfjädrande tryckknapp s.k. switchdim och till närvarostyrning s.k. korridorfunktion. Inställt värde bibehålls även efter strömavbrott. Plug n Light Armaturen levereras i ett och samma paket med monterade ljuskällor, bländskydd, upphängen, wire, sladd, stickpropp och justerbart upphäng både i höjd- och sidled. Emballaget på vid monteringen.

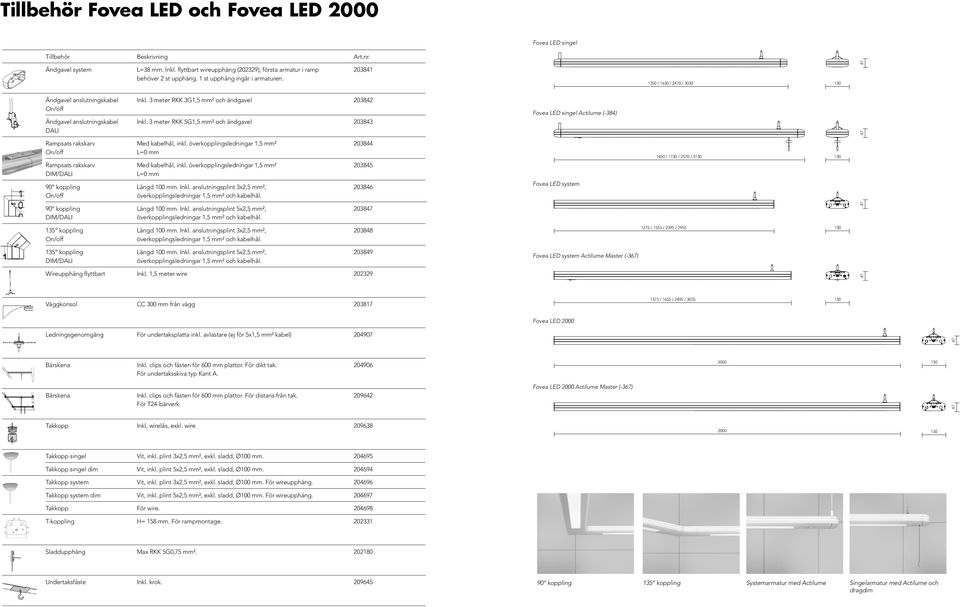

6 Tillbehör Fovea LED och Fovea LED 2000 Fovea LED singel Tillbehör Beskrivning Art.nr. Ändgavel system L=38 mm. Inkl. flyttbart wireupphäng (202329), första armatur i ramp behöver 2 st upphäng. 1 st upphäng ingår i armaturen / 1630 / 20 / 3030 Ändgavel anslutningskabel Inkl. 3 meter RKK 3G1,5 mm² och ändgavel Ändgavel anslutningskabel Inkl. 3 meter RKK 5G1,5 mm² och ändgavel DALI Fovea LED singel Actilume (-384) Rampsats rakskarv Med kabelhål, inkl. överkopplingsledningar 1,5 mm² L=0 mm Rampsats rakskarv Med kabelhål, inkl. överkopplingsledningar 1,5 mm² DIM/DALI L=0 mm 90 koppling Längd 100 mm. Inkl. anslutningsplint 3x2,5 mm², Fovea LED system 1450 / 1730 / 2570 / 3 90 koppling Längd 100 mm. Inkl. anslutningsplint 5x2,5 mm², 2038 DIM/DALI 135 koppling Längd 100 mm. Inkl. anslutningsplint 3x2,5 mm², / 1555 / 2395 / koppling Längd 100 mm. Inkl. anslutningsplint 5x2,5 mm², DIM/DALI Fovea LED system Actilume Master (-367) Wireupphäng flyttbart Inkl. 1,5 meter wire Väggkonsol CC 300 mm från vägg / 1655 / 2495 / 3055 Fovea LED 2000 Ledningsgenomgång För undertaksplatta inkl. avlastare (ej för 5x1,5 mm² kabel) Bärskena Inkl. clips och fästen för 600 mm plattor. För dikt tak För undertaksskiva typ Kant A Bärskena Inkl. clips och fästen för 600 mm plattor. För distans från tak För T24-bärverk. Fovea LED 2000 Actilume Master (-367) Takkopp Inkl. wirelås, exkl. wire Takkopp singel Vit, inkl. plint 3x2,5 mm², exkl. sladd, Ø100 mm Takkopp singel dim Vit, inkl. plint 5x2,5 mm², exkl. sladd, Ø100 mm Takkopp system Vit, inkl. plint 3x2,5 mm², exkl. sladd, Ø100 mm. För wireupphäng Takkopp system dim Vit, inkl. plint 5x2,5 mm², exkl. sladd, Ø100 mm. För wireupphäng Takkopp För wire T-koppling H= 158 mm. För rampmontage Sladdupphäng Max RKK 5G0,75 mm² Undertaksfäste Inkl. krok koppling 135 koppling Systemarmatur med Actilume Singelarmatur med Actilume och dragdim

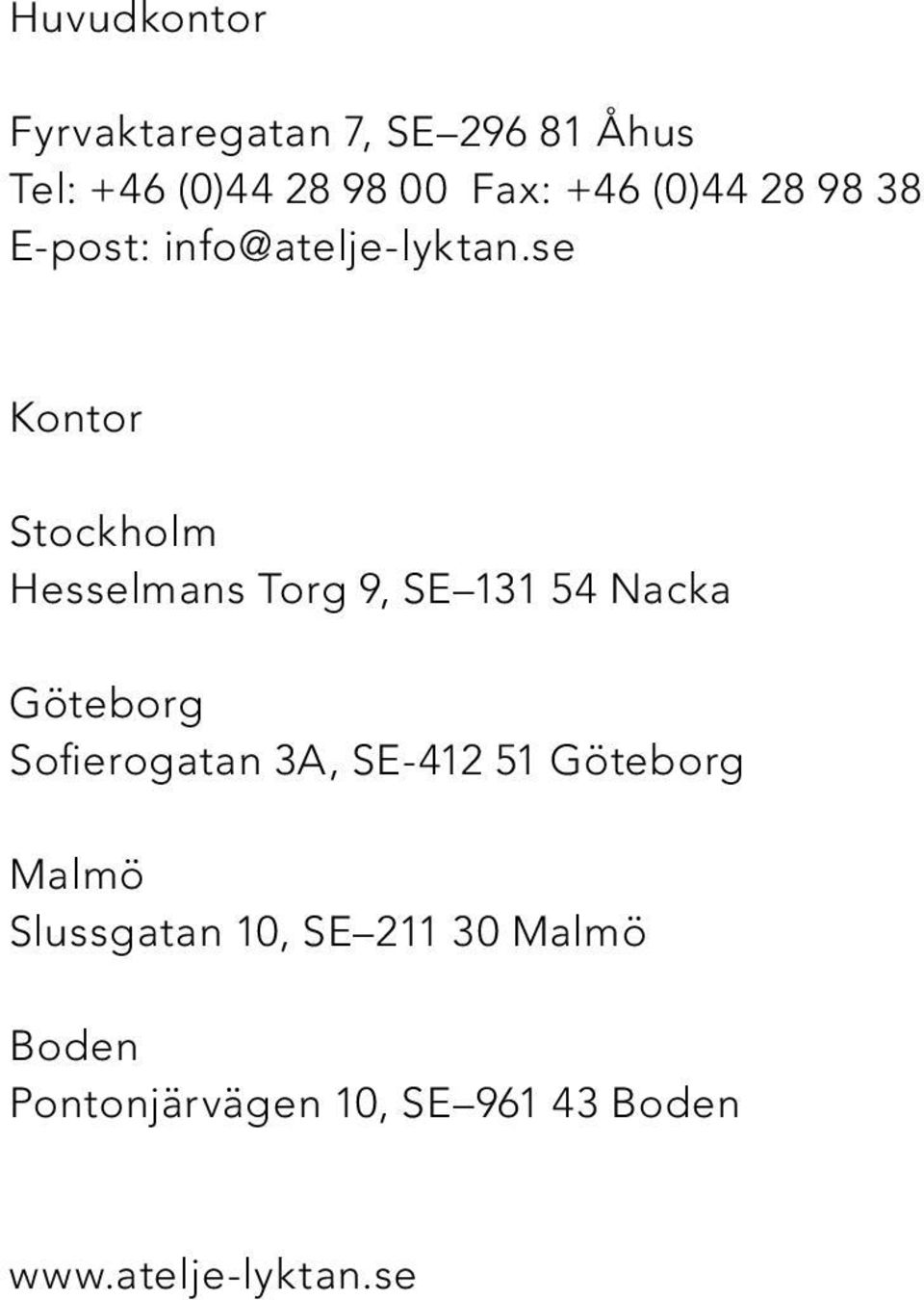

7 Huvudkontor Fyrvaktaregatan 7, SE Åhus Tel: +46 (0) Fax: +46 (0) E-post: Kontor Stockholm Hesselmans Torg 9, SE Nacka Göteborg Sofierogatan 3A, SE Göteborg Malmö Slussgatan 10, SE Malmö Boden Pontonjärvägen 10, SE Boden
