Nya Utomhusarmaturer LED - utbytbar Ny design Ny färg & finish Påmonterad kabel Retrofitsats

Transkript

1 Nya Utomhusarmaturer LED - utbytbar Ny design Ny färg & finish Påmonterad kabel Retrofitsats

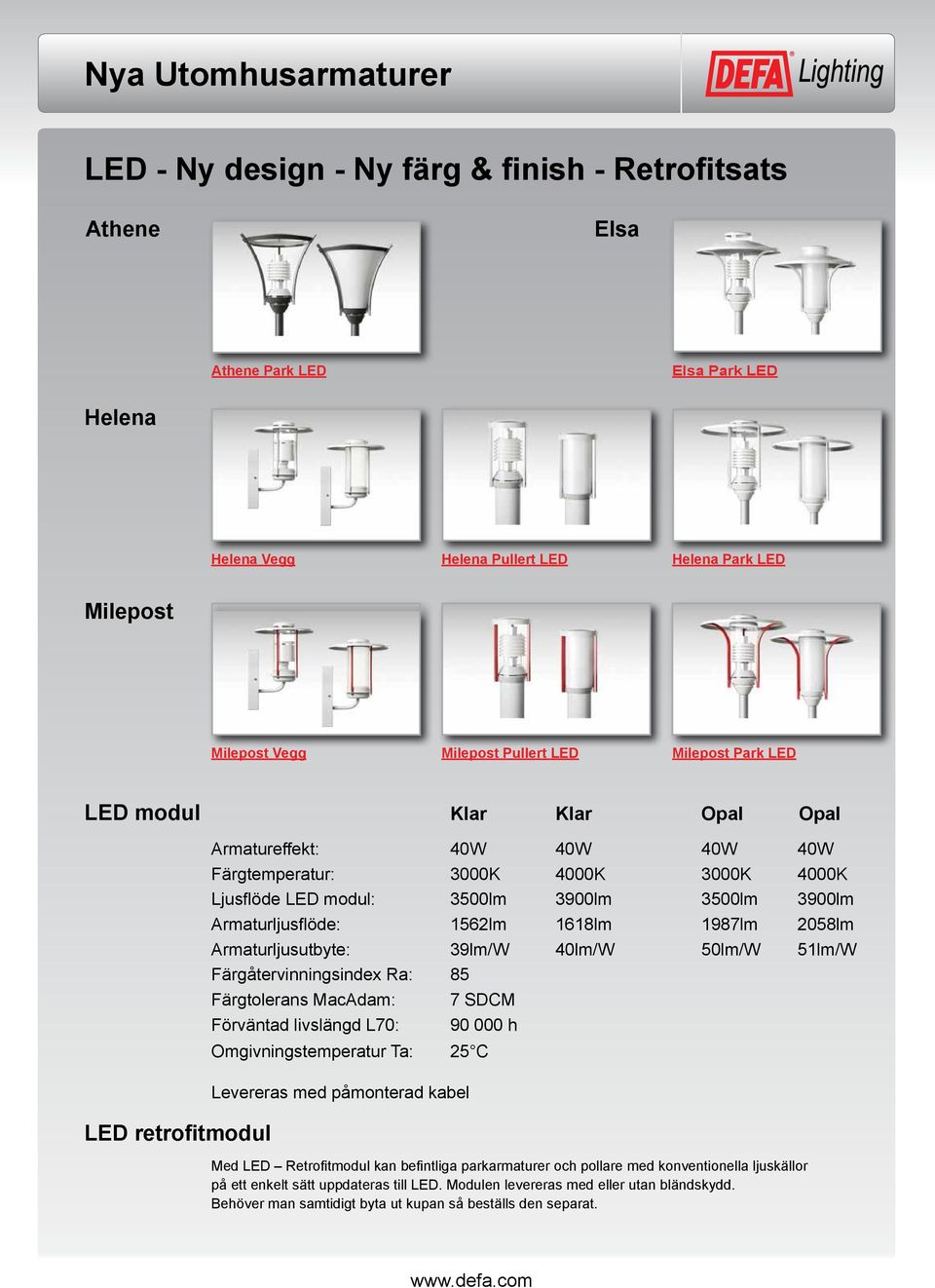

2 Nya Utomhusarmaturer LED - Ny design - Ny färg & finish - Retrofitsats Athene Elsa Athene Park LED Elsa Park LED Helena Helena Vegg Helena Pullert LED Helena Park LED Milepost Milepost Vegg Milepost Pullert LED Milepost Park LED LED modul Klar Klar Opal Opal LED retrofitmodul Armatureffekt: 40W 40W 40W 40W Färgtemperatur: 3000K 4000K 3000K 4000K Ljusflöde LED modul: 3500lm 3900lm 3500lm 3900lm Armaturljusflöde: 1562lm 1618lm 1987lm 2058lm Armaturljusutbyte: 39lm/W 40lm/W 50lm/W 51lm/W Färgåtervinningsindex Ra: 85 Färgtolerans MacAdam: Förväntad livslängd L70: 7 SDCM h Omgivningstemperatur Ta: 25 C Levereras med påmonterad kabel Med LED Retrofitmodul kan befintliga parkarmaturer och pollare med konventionella ljuskällor på ett enkelt sätt uppdateras till LED. Modulen levereras med eller utan bländskydd. Behöver man samtidigt byta ut kupan så beställs den separat.

3 Athene Park LED mm 556mm Athene - parkarmatur i modernt snitt Kupa av klar eller opal akryl. Som standard är armaturen i antracitgrå RAL Bländskyddsringarna pulverlackerade i vit RAL LED-modulen är utbytbar. befintliga armaturer, För stolpe eller väggarm, stolpdiameter 60mm. Levereras med 4m 3x1,5mm 2 kabel.. LED modul Klar Klar Opal Opal Armatureffekt: 40W 40W 40W 40W Färgtemperatur: 3000K 4000K 3000K 4000K Ljusflöde LED modul: 3500lm 3900lm 3500lm 3900lm Armaturljusflöde: 1562lm 1618lm 1987lm 2058lm Armaturljusutbyte: 39lm/W 40lm/W 50lm/W 51lm/W Färgåtervinningsindex Ra: 85 Färgtolerans MacAdam: 7 SDCM Förväntad livslängd L70: h Omgivningstemperatur Ta: 25 C Athene Park Clear LED 840 1x40W 7, Athene Park Opal LED 840 1x40W 7, Athene Park Clear LED 830 1x40W 7, Athene Park Opal LED 830 1x40W 7, Väggarm ZN

4 Athene Park mm 556mm Studio e Athene - parkarmatur i modernt snitt Elkomponenterna är monterade på en löstagbar innerdel. Omkopplingsbar reaktor för 70/50W. Som standard är armaturen kopplad för den högre effekten. stålplåt. Armaturstag av aluminiumprofil. Kupa av klar eller opal akryl. Som standard är armaturen i antracitgrå RAL Bländskyddsringarna pulverlackerade i vit RAL Takets insida är vitlackerad för högre ljusutbyte. befintliga armaturer, För stolpe eller väggarm, stolpdiameter 60mm. Levereras med 4m 3x1,5mm 2 kabel. Samtliga ljuskällor rekommenderas med ellipsoidform, som är beslammad Athene Park Clear HSE 1x70/50W-I E27 7, Athene Park Clear HSE/HIE 1x70/50W-E E27 7, Athene Park Opal HSE 1x70/50W-I E27 7, Athene Park Opal HSE/HIE 1x70/50W-E E27 7, cd/klm η = 39% C0 - C180 C90 - C270 Klar Väggarm ZN cd/klm η = 64% C0 - C180 C90 - C270 Opal

5 Elsa Park LED 554mm Elsa - elegant parkarmatur som passar både i stads- och parkmijö Kupa av klar eller opal akryl. Som standard är armaturen i ljusgrå RAL 7035 Bländskyddsringarna pulverlackerade i vit RAL LED-modulen är utbytbar. befintliga armaturer, För stolpe eller väggarm, stolpdiameter 60mm. Levereras med 4m 3x1,5mm 2 kabel. LED modul Klar Klar Opal Opal Armatureffekt: 40W 40W 40W 40W Färgtemperatur: 3000K 4000K 3000K 4000K Ljusflöde LED modul: 3500lm 3900lm 3500lm 3900lm Armaturljusflöde: 1562lm 1618lm 1987lm 2058lm Armaturljusutbyte: 39lm/W 40lm/W 50lm/W 51lm/W Färgåtervinningsindex Ra: 85 Färgtolerans MacAdam: 7 SDCM Förväntad livslängd L70: h Omgivningstemperatur Ta: 25 C Elsa Park Clear LED 840 1x40W 7, Elsa Park Opal LED 840 1x40W 7, Elsa Park Clear LED 830 1x40W 7, Elsa Park Opal LED 830 1x40W 7, Väggarm ZN

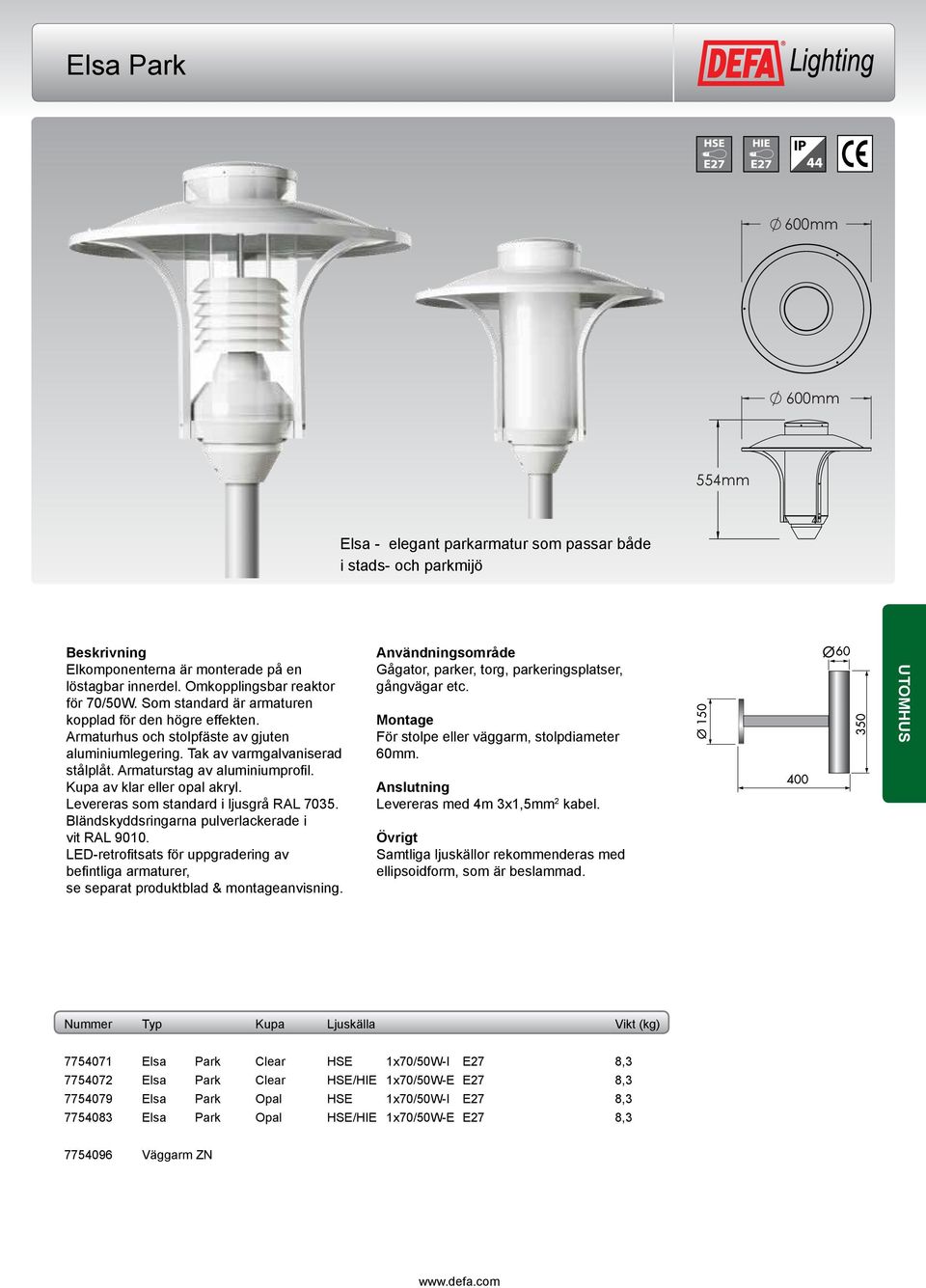

6 Elsa Park 554mm Elsa - elegant parkarmatur som passar både i stads- och parkmijö Elkomponenterna är monterade på en löstagbar innerdel. Omkopplingsbar reaktor för 70/50W. Som standard är armaturen kopplad för den högre effekten. Kupa av klar eller opal akryl. Levereras som standard i ljusgrå RAL Bländskyddsringarna pulverlackerade i vit RAL befintliga armaturer, För stolpe eller väggarm, stolpdiameter 60mm. Levereras med 4m 3x1,5mm 2 kabel. Samtliga ljuskällor rekommenderas med ellipsoidform, som är beslammad Elsa Park Clear HSE 1x70/50W-I E27 8, Elsa Park Clear HSE/HIE 1x70/50W-E E27 8, Elsa Park Opal HSE 1x70/50W-I E27 8, Elsa Park Opal HSE/HIE 1x70/50W-E E27 8, Väggarm ZN

7 Helena Vägg Ø Helena vägg - en dekorativ väggarmatur med nordisk design. Komplett armatur med väggfäste. Pulverlackerad i ljusgrå RAL 7035, samma kulör som våra park- & pollararmaturer varför Helena passar utmärkt ihop med dessa. Armaturhus, tak och väggfäste i varmförzinkad stålplåt. Armaturstag av aluminium. Kupa av klar och opal akryl. Bländskydd i pulverlackerade vit RAL Fasader, vid entréer, köpcentra etc. / På vägg. 2 skruvhål i bakstycket. Kabelinföring 2 st uppåt och 2 st bakåt. Instickssplint 3x2x2,5mm 2. Finns även som pollare & parkarmatur Helena Wall Clear GLS 1x75W E27 2, Helena Wall Opal GLS 1x75W E27 2, Helena Wall Clear TC-D 1x18W G24d-2 3, Helena Wall Opal TC-D 1x18W G24d-2 3,0

8 Helena Pollare LED 246mm 398mm Helena pollare - dekorativ pollararmatur med nordisk design. Kupa av klar eller opal akryl. Som standard är armaturen i ljusgrå RAL Bländskyddsringarna pulverlackerade i vit RAL Pollarstolpen är gjord av pulverlackerat rostfritt stål SS2033. LED-modulen är utbytbar. LED-retrofitsats för uppgradering av befintliga armaturer, Monteras på 108-fundament med avsedd adapter alt. fotplatta för bryggmontage alt. nedgrävning. Levereras med 1m 3x1,5mm 2 kabel. Säkringsinsats kan monteras i stolpen genom lucköppning (85x300). Finns även som parkarmatur. Adapter för fundament 108 mm i rostfritt stål LED modul Klar Klar Opal Opal Armatureffekt: 40W 40W 40W 40W Färgtemperatur: 3000K 4000K 3000K 4000K Ljusflöde LED modul: 3500lm 3900lm 3500lm 3900lm Armaturljusflöde: 1562lm 1618lm 1987lm 2058lm Armaturljusutbyte: 39lm/W 40lm/W 50lm/W 51lm/W Färgåtervinningsindex Ra: 85 Färgtolerans MacAdam: 7 SDCM Förväntad livslängd L70: h Omgivningstemperatur Ta: 25 C Fotplatta för bryggmontage i obehandlat rostfritt stål Ø Helena Bollard Clear LED 840 1x40W 6, Helena Bollard Opal LED 840 1x40W 6, Helena Bollard Clear LED 830 1x40W 6, Helena Bollard Opal LED 830 1x40W 6, Pollarstolpe med lucka H=800 6, Pollarstolpe med lucka H=1200 9, Fotplatta, bryggmontage 1, Adapter 108 fundament i rostfritt stål SS2033

9 Helena Pollare 246mm 398mm Helena pollare - dekorativ pollararmatur med nordisk design. Elkomponenterna är monterade på en löstagbar innerdel. Omkopplingsbar reaktor för 70/50W. Som standard är armaturen kopplad för den högre effekten. aluminiumlegering.tak av varmgalvaniserad Kupa av klar eller opal akryl. Som standard är armaturen i ljusgrå RAL Bländskyddsringarna pulverlackerade i vit RAL Pollarstolpen är gjord av pulverlackerat rostfritt stål SS2033. befintliga armaturer, se separat produktblad & montageanvisning. Entréer, parker, parkeringsplatser, Monteras på 108-fundament med avsedd adapter alt. fotplatta för bryggmontage alt. nedgrävning. Levereras med 1m 3x1,5mm 2 kabel. Säkringsinsats kan monteras i stolpen genom lucköppning (85x300). Finns även som park- & väggarmatur. Adapter för fundament 108 mm i rostfritt stål Fotplatta för bryggmontage i obehandlat rostfritt stål Ø Helena Bollard Clear HSE 1x70/50W-I E27 5, Helena Bollard Clear HSE/HIE 1x70/50W-E E27 5, Helena Bollard Opal HSE 1x70/50W-I E27 5, Helena Bollard Opal HSE/HIE 1x70/50W-E E27 5, Helena Bollard Clear HIE/CE 1x35W E27 5, Pollarstolpe med lucka H=800 6, Pollarstolpe med lucka H=1200 9, Fotplatta, bryggmontage 1, Adapter 108 fundament i rostfritt stål SS2033

10 Helena Park LED 554mm Helena - dekorativ parkarmatur med nordisk design. Kupa av klar eller opal akryl. Som standard är armaturen i ljusgrå RAL 7035 Bländskyddsringarna pulverlackerade i vit RAL LED-modulen är utbytbar. befintliga armaturer, För stolpe eller väggarm, stolpdiameter 60mm. Levereras med 4m 3x1,5mm 2 kabel. Finns även som pollare. LED modul Klar Klar Opal Opal Armatureffekt: 40W 40W 40W 40W Färgtemperatur: 3000K 4000K 3000K 4000K Ljusflöde LED modul: 3500lm 3900lm 3500lm 3900lm Armaturljusflöde: 1562lm 1618lm 1987lm 2058lm Armaturljusutbyte: 39lm/W 40lm/W 50lm/W 51lm/W Färgåtervinningsindex Ra: 85 Färgtolerans MacAdam: 7 SDCM Förväntad livslängd L70: h Omgivningstemperatur Ta: 25 C Helena Park Clear LED 840 1x40W 7, Helena Park Opal LED 840 1x40W 7, Helena Park Clear LED 830 1x40W 7, Helena Park Opal LED 830 1x40W 7, Väggarm ZN

11 Helena Park 554mm Helena - dekorativ parkarmatur med nordisk design. Elkomponenterna är monterade på en löstagbar innerdel. Omkopplingsbar reaktor för 70/50W. Som standard är armaturen kopplad för den högre effekten. aluminiumlegering.tak av varmgalvaniserad stålplåt. Armaturstag av aluminiumprofil. Kupa av klar eller opal akryl. Som standard är armaturen i ljusgrå RAL Bländskyddsringarna pulverlackerade i vit RAL befintliga armaturer, För stolpe eller väggarm, stolpdiameter 60mm. Levereras med 4m 3x1,5mm 2 kabel. Samtliga ljuskällor rekommenderas med ellipsoidform, som är beslammad. Finns även som pollare- & väggarmatur Helena Park Clear HSE 1x70/50W-I E27 8, Helena Park Clear HSE/HIE 1x70/50W-E E27 8, Helena Park Opal HSE 1x70/50W-I E27 8, Helena Park Opal HSE/HIE 1x70/50W-E E27 8, Väggarm ZN cd/klm η = 39% C0 - C180 C90 - C W

12 Milepost Vägg Ø Milepost vägg - en dekorativ väggarmatur med nordisk design. Komplett armatur med väggfäste. Pulverlackerad i ljusgrå RAL 7035, samma kulör som våra park- & pollararmaturer varför Milepost passar utmärkt ihop med dessa. Armaturhus, tak och väggfäste i varmförzinkad stålplåt. Armaturstag i röd RAL 3002 av aluminium. Kupa av klar och opal akryl. Bländskydd i pulverlackerade vit RAL Fasader, vid entréer, köpcentra etc. / På vägg. 2 skruvhål i bakstycket. Kabelinföring 2 st uppåt och 2 st bakåt. Instickssplint 3x2x2,5mm 2. Finns även som pollare & parkarmatur Milepost Wall Opal GLS 1x75W E27 2, Milepost Wall Clear GLS 1x75W E27 2, Milepost Wall Opal TC-D 1x18W G24d-2 3, Milepost Wall Clear TC-D 1x18W G24d-2 3,0

13 Milepost Pollare LED 246mm 398mm Milepost pollare - dekorativ pollararmatur med nordisk design. Kupa av klar eller opal akryl. Som standard är armaturen i ljusgrå RAL 7035, stagen i röd RAL Bländskyddsringarna pulverlackerade i vit RAL Pollarstolpen är gjord av pulverlackerat rostfritt stål SS2033. LED-modulen är utbytbar. LED-retrofitsats för uppgradering av befintliga armaturer, Monteras på 108-fundament med avsedd adapter alt. fotplatta för bryggmontage alt. nedgrävning. Levereras med 1m 3x1,5mm 2 kabel. Säkringsinsats kan monteras i stolpen genom lucköppning (85x300). Adapter för fundament 108 mm i rostfritt stål Finns även som parkarmatur. LED modul Klar Klar Opal Opal Armatureffekt: 40W 40W 40W 40W Färgtemperatur: 3000K 4000K 3000K 4000K Ljusflöde LED modul: 3500lm 3900lm 3500lm 3900lm Armaturljusflöde: 1562lm 1618lm 1987lm 2058lm Armaturljusutbyte: 39lm/W 40lm/W 50lm/W 51lm/W Färgåtervinningsindex Ra: 85 Färgtolerans MacAdam: 7 SDCM Förväntad livslängd L70: h Omgivningstemperatur Ta: 25 C Fotplatta för bryggmontage i obehandlat rostfritt stål Ø Milepost Bollard Clear LED 840 1x40W 6, Milepost Bollard Opal LED 840 1x40W 6, Milepost Bollard Clear LED 830 1x40W 6, Milepost Bollard Opal LED 830 1x40W 6, Pollarstolpe med lucka H=800 6, Pollarstolpe med lucka H=1200 9, Fotplatta, bryggmontage 1, Adapter 108 fundament i rostfritt stål SS2033

14 Milepost Pollare 246mm 398mm Milepost pollare - dekorativ pollararmatur med nordisk design. Elkomponenterna är monterade på en löstagbar innerdel. Omkopplingsbar reaktor för 70/50W. Som standard är armaturen kopplad för den högre effekten. Kupa av klar eller opal akryl. Som standard är armaturen i ljusgrå RAL 7035, samt stagen i röd RAL Bländskyddsringarna pulverlackerade i vit RAL Pollarstolpen är gjord av pulverlackerat rostfritt stål SS2033. befintliga armaturer, se separat produktblad & montageanvisning. Entréer, parker, parkeringsplatser, Monteras på 108-fundament med avsedd adapter alt. fotplatta för bryggmontage alt. nedgrävning. Levereras med 1m 3x1,5mm 2 kabel. Säkringsinsats kan monteras i stolpen genom lucköppning (85x300). Finns även som park- & väggarmatur. Adapter för fundament 108 mm i rostfritt stål Fotplatta för bryggmontage i obehandlat rostfritt stål Ø Milepost Bollard Clear HSE 1x70/50W-I E27 5, Milepost Bollard Clear HSE/HIE 1x70/50W-E E27 5, Milepost Bollard Opal HSE 1x70/50W-I E27 5, Milepost Bollard Opal HSE/HIE 1x70/50W-E E27 5, Milepost Bollard Opal HIE/CE 1x35W E27 5, Pollarstolpe med lucka H=800 6, Pollarstolpe med lucka H=1200 9, Fotplatta, bryggmontage 1, Adapter 108 fundament i rostfritt stål SS2033

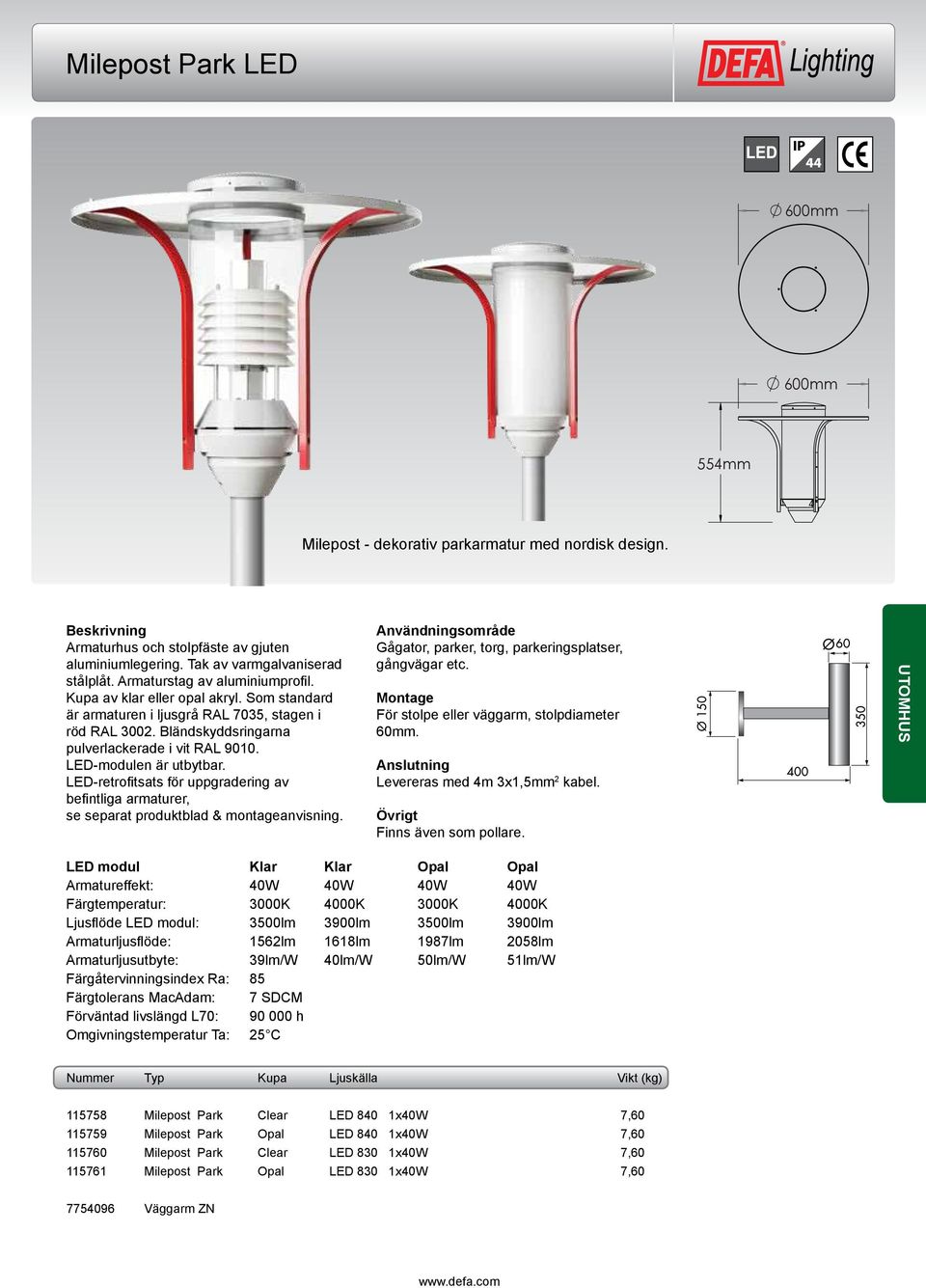

15 Milepost Park LED 554mm Milepost - dekorativ parkarmatur med nordisk design. Kupa av klar eller opal akryl. Som standard är armaturen i ljusgrå RAL 7035, stagen i röd RAL Bländskyddsringarna pulverlackerade i vit RAL LED-modulen är utbytbar. befintliga armaturer, För stolpe eller väggarm, stolpdiameter 60mm. Levereras med 4m 3x1,5mm 2 kabel. Finns även som pollare. LED modul Klar Klar Opal Opal Armatureffekt: 40W 40W 40W 40W Färgtemperatur: 3000K 4000K 3000K 4000K Ljusflöde LED modul: 3500lm 3900lm 3500lm 3900lm Armaturljusflöde: 1562lm 1618lm 1987lm 2058lm Armaturljusutbyte: 39lm/W 40lm/W 50lm/W 51lm/W Färgåtervinningsindex Ra: 85 Färgtolerans MacAdam: 7 SDCM Förväntad livslängd L70: h Omgivningstemperatur Ta: 25 C Milepost Park Clear LED 840 1x40W 7, Milepost Park Opal LED 840 1x40W 7, Milepost Park Clear LED 830 1x40W 7, Milepost Park Opal LED 830 1x40W 7, Väggarm ZN

16 Milepost Park 554mm Milepost - dekorativ parkarmatur med nordisk design. Elkomponenterna är monterade på en löstagbar innerdel. Omkopplingsbar reaktor för 70/50W. Som standard är armaturen kopplad för den högre effekten. stålplåt. Armaturstag av aluminiumprofil. Kupa av klar eller opal akryl. Som standard är armaturen lackerad i ljusgrå RAL 7035, stagen i röd RAL Bländskyddsringarna pulverlackerade i vit RAL befintliga armaturer, För stolpe eller väggarm, stolpdiameter 60mm. Levereras med 4m 3x1,5mm 2 kabel. Samtliga ljuskällor rekommenderas med ellipsoidform, som är beslammad. Finns även som pollare- & väggarmatur Milepost Park Clear HSE 1x70/50W-I E27 8, Milepost Park Clear HSE/HIE 1x70/50W-E E27 8, Milepost Park Opal HSE 1x70/50W-I E27 8, Milepost Park Opal HSE/HIE 1x70/50W-E E27 8, Väggarm ZN

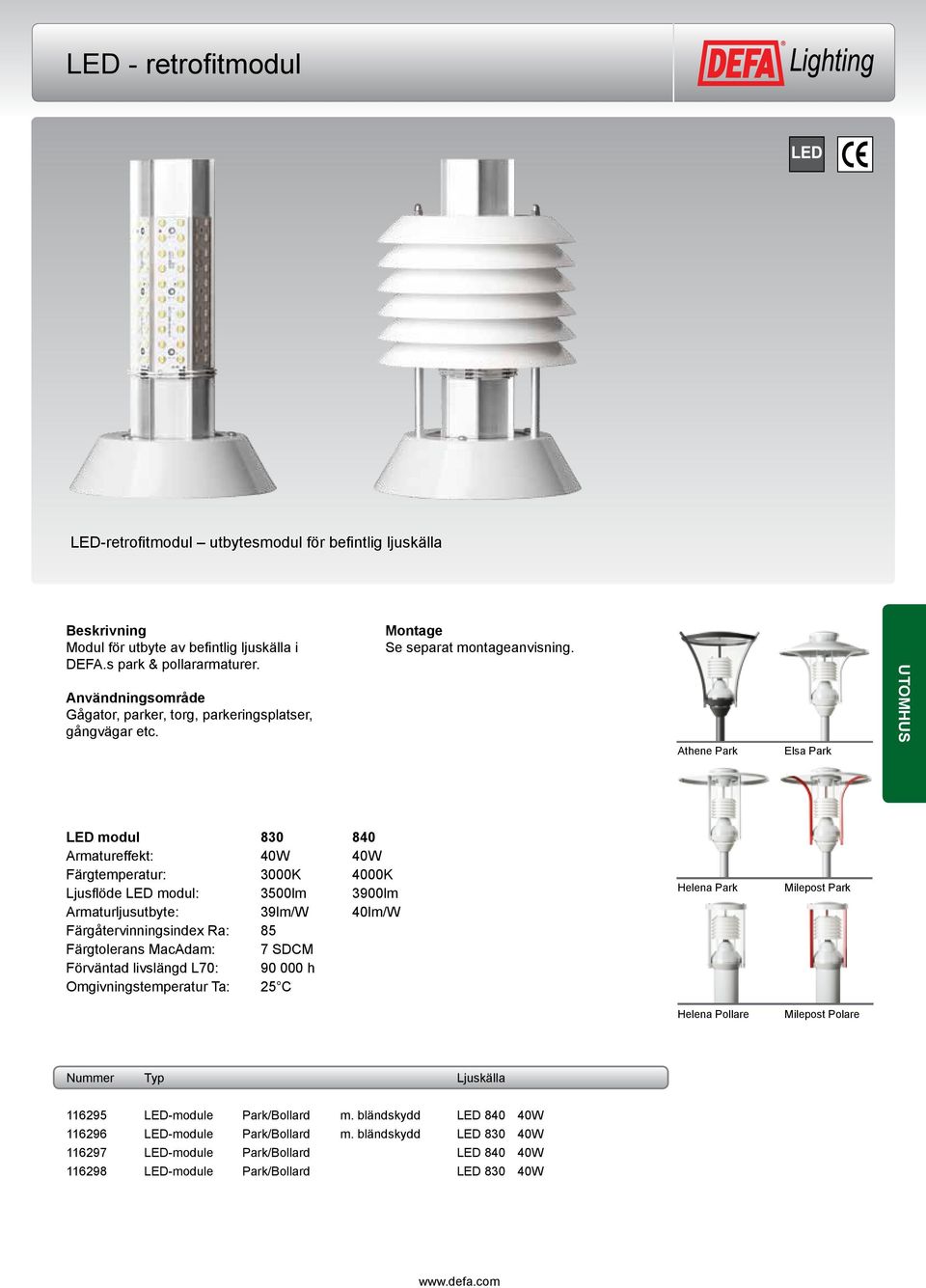

17 LED - retrofitmodul LED-retrofitmodul utbytesmodul för befintlig ljuskälla Modul för utbyte av befintlig ljuskälla i DEFA.s park & pollararmaturer. Se separat montageanvisning. Athene Park Elsa Park LED modul Armatureffekt: 40W 40W Färgtemperatur: 3000K 4000K Ljusflöde LED modul: 3500lm 3900lm Armaturljusutbyte: 39lm/W 40lm/W Färgåtervinningsindex Ra: 85 Färgtolerans MacAdam: 7 SDCM Förväntad livslängd L70: h Omgivningstemperatur Ta: 25 C Helena Park Helena Pollare Milepost Park Milepost Polare Nummer Typ Ljuskälla LED-module Park/Bollard m. bländskydd LED W LED-module Park/Bollard m. bländskydd LED W LED-module Park/Bollard LED W LED-module Park/Bollard LED W
