1 HIGHBAY LED-ARMATUR I-VALO XENRE

2 I-VALO XENRE Ljuskälla Ta-klass Effekt Ljusflöde Färgtemperatur MacAdam-värde Armaturens ljusutbyte Kapslingsklass Ljusfördelning Material i kupan Material i stommen Anslutning Styrenhet Frekvens Spänning Effektfaktor Vikt LED COB CREE -40 C C (varierar beroende på modell) 118 W, 143 W, 175 W, 205 W eller 243 W lm lm (varierar beroende på modell) 4000 K 3 SDCM Upp till 145 lm/w IP66 (med PTFE-filter), IP64 (med andra I-Valo-filter) Medelbred, bred Härdat säkerhetsglas (klart eller frostat) eller polykarbonat (PC) Polyesterbelagt aluminiumgods, bländskydd av belagd stålplåt Kabel med stickpropp 1,5 m eller kabel 4,0 m DALI eller On/Off 0/50/60 Hz V 0,88-0,97 (varierar beroende på modell) ~ 8 kg I-VALO GARANTERAR PRESTANDAVÄRDENA INOM ANGIVNA OMGIVNINGSTEMPERATURER! L70/B50 Ta 60 C IP K D RAL IK hrs Ra80 3 SDCM XENRE -armaturer

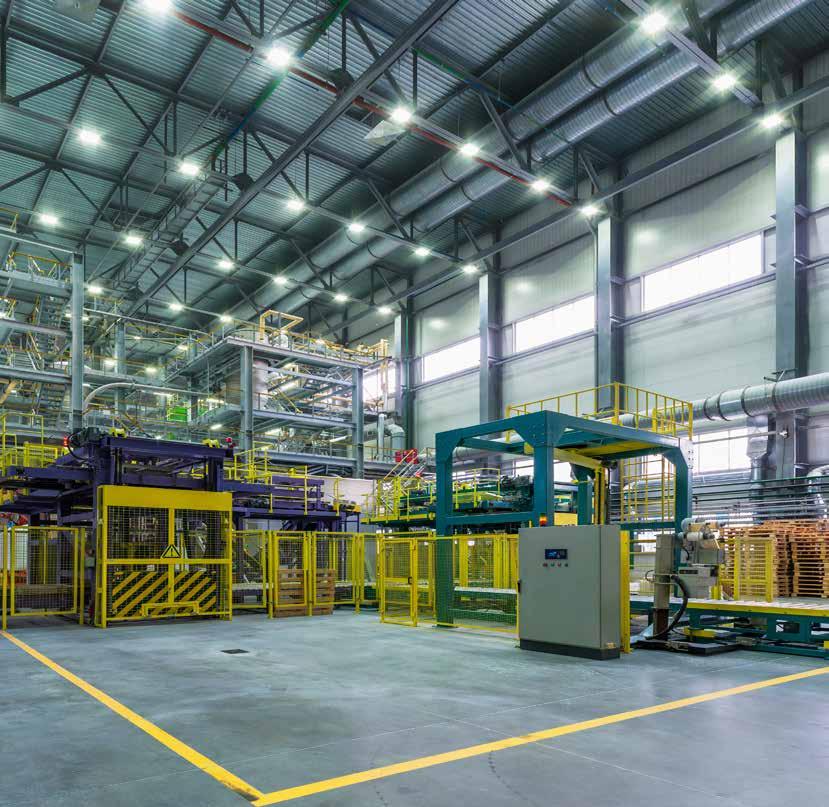

3 En robust LED-armatur i toppkvalitet för installation på hög höjd I-Valo specialiserar sig på design och tillverkning av armaturer för krävande industrimiljöer. Den smalstrålande XENRE LED-armaturen lämpar sig för högindustriella tillämpningar med krav på särskilt hög tålighet hos armaturen. Vanliga användningsmiljöer för XENRE är t.ex. maskinverkstäder, pappers- och massabruk, sågverk, träförädlingsindustrin, lagerlokaler osv. Med kupa av polykarbonat lämpar sig XENRE också för exempelvis livsmedels- och bryggeribranschen. Smalstrålande LED 3

4 Tillvalsprodukter XENRE kan beställas med olika kupor, olika monteringsfästen och även med flera olika filter. Den här flexibla armaturserien erbjuder lösningar för flera olika miljökrav. Kupa: glas (klart eller frostat), polykarbonat Monteringsfästen: monteringsskena för en armatur, monteringsskena för två armaturer, väggfäste Filter: PTFE-filter, dammfilter, dubbelfilter i plast, dubbelfilter i metall, ammoniakfilter Ljusfördelning: medelbred, bred 4 XENRE -armaturer

5 Ljusfördelning MEDELBRED (KUPA AV KLART GLAS ELLER PC) BRED (KUPA AV KLART GLAS ELLER PC) MEDELBRED (KUPA AV FROSTAT GLAS) BRED (KUPA AV FROSTAT GLAS) Smalstrålande LED 5

6 I-VALO-filterteknik Som med alla armaturer från I-Valo är också XENRE försedd med I-VALO-FILTERTEKNIK som garanterar lång livslängd genom att rena den tryckbalanserande luft som strömmar in i armaturen. Armaturens inre delar förblir rena och den bibehåller sitt höga ljusflöde även i svåra förhållanden. Förutom det lilla PTFE-filtret kan XENRE också förses med större filter med större filtreringsytor. I-VALOS dubbeleffektfilter (dammfilter + kolfilter) filtrerar effektivt bort farliga ångor och frätande gaser från luften. Vi har också ett särskilt ammoniakfilter som t.ex. kan användas i djursstallar och avloppsreningsverk. IP66 med PTFE-filter Armaturen är lämplig för installation både inomhus och utomhus. De större filtren (IP64) som används i mer krävande miljöer med mer luftföroreningar är utbytbara. Dessa filter kan bytas enligt underhållsrekommendationerna och därmed säkerställa armaturens effektivitet och lyskraft under hela livslängden. 6 XENRE -armaturer

7 Dubbeleffektfilter med plasthölje, IP64 Dubbeleffektfilter med metallhölje, IP64 Dammfilter, IP64 Obs: Även tillgänglig med ammoniakfilter Smalstrålande LED 7

8 Tekniska egenskaper ENASTÅENDE OPTIK OCH EXCEPTIONELL AVBLÄNDNING > jämn ljusfördelning med symmetriska reflektorer i halvblankt metalliserat aluminium > optimal COB-placering minimerar bländningen > passar för installation på hög höjd KVALITETSPACKNINGAR I TPE-GUMMI > tätningsmaterial med god kemisk resistens > tät armatur med effektiv filterteknik (IP66 med PTFE-filter) > armaturens insida förblir ren och de känsliga LED-chipsen oskadda LED COB AV HÖGSTA KVALITET > LED med homogena egenskaper > stabilt och homogent ljus från LED-chipsen innebär minimal avvikelse i prestanda mellan chipsen MÅNGA KUPALTERNATIV > Kupa i härdat säkerhetsglas (klart eller frostat) eller polykarbonat (PC) > Kan väljas utifrån vilka krav miljön ställer 8 XENRE -armaturer

9 Toppkvalitet från Finland ROBUST KONSTRUKTION > armaturstomme i formgjutet aluminium > skruvar i rostfritt stål > utmärkt mekanisk hållfasthet POLYESTERLACKERAD STOMME > skyddar armaturen effektivt mot korrosion (kategori C4, baserat på standarden ISO ) > slät och glatt yta som är enklare att rengöra > bättre beständighet mot UV-exponering EFFEKTIVT KYLELEMENT > smart mekanisk utformning utan dammsamlande öppningar > bra luftflöde mellan armatur och fäste ROBUST OCH STADIGT MONTERINGSFÄSTE (beställs separat) > samma typ av fäste som används för de traditionella smalstrålande armaturerna I-VALO REGULAR och HORIZONTAL/SUPER, som ger speciella fördelar när befintliga armaturpositioner ska behållas vid renovering > samma kvalitetsmaterial och finish som armaturen I-VALO FILTERTEKNIK > kan väljas efter användningsområde > balanserar tryck och luftflöde > håller armaturens inre delar rena > GARANTERAR LÅNG LIVSLÄNGD Smalstrålande LED 9

10 Artikelnummer MEDELSTRÅLANDE LJUSFÖRDELNING med KLART GLAS E-nummer Artikelnummer Anslutning Effekt Ta-klass Ljusflöde Styrenhet Artikelnummer med PTFE-filter Kapslingsklass XE80-M000-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP XE80-M000-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP XE82-M000-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP XE82-M000-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP XE84-M000-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP XE84-M000-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP66 Artikelnummer med dubbeleffektfilter med plasthölje XE80-M001-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP64 XE80-M001-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP64 XE82-M001-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP64 XE82-M001-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP64 XE84-M001-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP64 XE84-M001-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP64 Artikelnummer med dubbeleffektfilter med metallhölje XE80-M002-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP64 XE80-M002-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP64 XE82-M002-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP64 XE82-M002-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP64 XE84-M002-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP64 XE84-M002-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP64 Artikelnummer med dammfilter XE80-M003-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP64 XE80-M003-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP64 XE82-M003-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP64 XE82-M003-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP64 XE84-M003-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP64 XE84-M003-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP64 10 XENRE -armaturer

11 Artikelnummer E-nummer Artikelnummer Anslutning Effekt Ta-klass Ljusflöde Styrenhet Artikelnummer med PTFE-filter Kapslingsklass XE60-X000-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP66 XE60-X000-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP66 XE62-X000-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP66 XE62-X000-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP66 Artikelnummer med dubbeleffektfilter med plasthölje XE60-X001-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP64 XE60-X001-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP64 XE62-X001-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP64 XE62-X001-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP64 Artikelnummer med dubbeleffektfilter med metallhölje XE60-X002-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP64 XE60-X002-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP64 XE62-X002-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP64 XE62-X002-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP64 Artikelnummer med dammfilter MEDELSTRÅLANDE LJUSFÖRDELNING med KLART GLAS XE60-X003-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP64 XE60-X003-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP64 XE62-X003-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP64 XE62-X003-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP64 ARMATURER PER SÄKRING ARMATUR B10 A B16 A C10 A C16 A XE80,82,84,60* XE62** Strömstöt Ipeak (A) = 50% (s) : * 2x (60A 200μs) ** 60A 200μs Smalstrålande LED 11

12 Artikelnummer MEDELSTRÅLANDE LJUSFÖRDELNING med FROSTAT GLAS Artikelnummer Anslutning Effekt Ta-klass Ljusflöde Styrenhet Artikelnummer med PTFE-filter Kapslingsklass XE80-M100-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP66 XE80-M100-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP66 XE82-M100-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP66 XE82-M100-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP66 XE84-M100-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP66 XE84-M100-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP66 Artikelnummer med dubbeleffektfilter med plasthölje XE80-M101-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP64 XE80-M101-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP64 XE82-M101-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP64 XE82-M101-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP64 XE84-M101-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP64 XE84-M101-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP64 Artikelnummer med dubbeleffektfilter med metallhölje XE80-M102-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP64 XE80-M102-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP64 XE82-M102-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP64 XE82-M102-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP64 XE84-M102-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP64 XE84-M102-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP64 Artikelnummer med dammfilter XE80-M103-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP64 XE80-M103-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP64 XE82-M103-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP64 XE82-M103-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP64 XE84-M103-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP64 XE84-M103-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP64 12 XENRE -armaturer

13 Artikelnummer MEDELSTRÅLANDE LJUSFÖRDELNING med FROSTAT GLAS Artikelnummer Anslutning Effekt Ta-klass Ljusflöde Styrenhet Artikelnummer med PTFE-filter Kapslingsklass XE60-X100-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP66 XE60-X100-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP66 XE62-X100-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP66 XE62-X100-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP66 Artikelnummer med dubbeleffektfilter med plasthölje XE60-X101-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP64 XE60-X101-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP64 XE62-X101-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP64 XE62-X101-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP64 Artikelnummer med dubbeleffektfilter med metallhölje XE60-X102-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP64 XE60-X102-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP64 XE62-X102-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP64 XE62-X102-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP64 Artikelnummer med dammfilter XE60-X103-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP64 XE60-X103-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP64 XE62-X103-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP64 XE62-X103-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP64 ARMATURER PER SÄKRING ARMATUR B10 A B16 A C10 A C16 A XE80,82,84,60* XE62** Strömstöt Ipeak (A) = 50% (s) : * 2x (60A 200μs) ** 60A 200μs Smalstrålande LED 13

14 Artikelnummer MEDELSTRÅLANDE LJUSFÖRDELNING med POLYKARBONAT Artikelnummer Anslutning Effekt Ta-klass Ljusflöde Styrenhet Artikelnummer med PTFE-filter Kapslingsklass XE80-M400-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP66 XE80-M400-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP66 XE82-M400-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP66 XE82-M400-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP66 XE84-M400-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP66 XE84-M400-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP66 Artikelnummer med dubbeleffektfilter med plasthölje XE80-M401-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP64 XE80-M401-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP64 XE82-M401-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP64 XE82-M401-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP64 XE84-M401-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP64 XE84-M401-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP64 Artikelnummer med dubbeleffektfilter med metallhölje XE80-M402-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP64 XE80-M402-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP64 XE82-M402-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP64 XE82-M402-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP64 XE84-M402-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP64 XE84-M402-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP64 Artikelnummer med dammfilter XE80-M403-CB 1,5 m anslutningskabel med stickpropp 243W -40ºC...+40ºC lm ON/OFF IP64 XE80-M403-DJ4 Anslutningskabel 4,0 m 243W -40ºC...+40ºC lm DALI IP64 XE82-M403-CB 1,5 m anslutningskabel med stickpropp 175W -40ºC...+50ºC lm ON/OFF IP64 XE82-M403-DJ4 Anslutningskabel 4,0 m 175W -40ºC...+50ºC lm DALI IP64 XE84-M403-CB 1,5 m anslutningskabel med stickpropp 118W -40ºC...+60ºC lm ON/OFF IP64 XE84-M403-DJ4 Anslutningskabel 4,0 m 118W -40ºC...+60ºC lm DALI IP64 14 XENRE -armaturer

15 Artikelnummer MEDELSTRÅLANDE LJUSFÖRDELNING med POLYKARBONAT Artikelnummer Anslutning Effekt Ta-klass Ljusflöde Styrenhet Artikelnummer med PTFE-filter Kapslingsklass XE60-X400-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP66 XE60-X400-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP66 XE62-X400-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP66 XE62-X400-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP66 Artikelnummer med dubbeleffektfilter med plasthölje XE60-X401-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP64 XE60-X401-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP64 XE62-X401-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP64 XE62-X401-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP64 Artikelnummer med dubbeleffektfilter med metallhölje XE60-X402-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP64 XE60-X402-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP64 XE62-X402-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP64 XE62-X402-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP64 Artikelnummer med dammfilter XE60-X403-CB 1,5 m anslutningskabel med stickpropp 205W -40ºC...+40ºC lm ON/OFF IP64 XE60-X403-DJ4 Anslutningskabel 4,0 m 205W -40ºC...+40ºC lm DALI IP64 XE62-X403-CB 1,5 m anslutningskabel med stickpropp 143W -40ºC...+50ºC lm ON/OFF IP64 XE62-X403-DJ4 Anslutningskabel 4,0 m 143W -40ºC...+50ºC lm DALI IP64 ARMATURER PER SÄKRING ARMATUR B10 A B16 A C10 A C16 A XE80,82,84,60* XE62** Strömstöt Ipeak (A) = 50% (s) : * 2x (60A 200μs) ** 60A 200μs Smalstrålande LED 15

16 I-VALO-KVALITET DET BÄSTA AV DET BÄSTA Produkterna är tillverkade av högkvalitativa komponenter Kvalitetsfinish monteras med yppersta yrkesskicklighet i Finland Lång livslängd en välkänd I-VALO-FILTERTEKNIK säkerställer att ljusflödet bibehålls under lång tid Lång livslängd tillsammans med energisnålhet och armaturens mekaniska hållfasthet leder till låga driftskostnader Mångsidiga monteringsmöjligheter med ett stort urval av monteringsfästen 16 XENRE -armaturer

17 XENRE Monteringsfäste (BESTÄLLS SEPARAT) E-nummer Art.nr. Monteringsfäste X100 Monteringsskena för en XENRE-armatur - X101 Adapter till monteringsskena för Super/Regular (kort) X110 Väggfäste X111 Rörfäste X Upphängningsstav 1000 mm X113 Upphängningskonsol X120 Strålkastarfäste utan bottenplatta X121 Strålkastarfäste med bottenplatta X122 Strålkastarfäste med bottenplatta och vibrationsdämpare X123 Strålkastarfäste för rörmontage X200 Monteringsskena för två XENRE-armaturer - X201 Adapter till monteringsskena för Super/Regular (lång) Fästena nedan kräver också antingen skena X100 eller X Upphängningskedjor 4,0 m Väggfäste Linfäste Smalstrålande LED 17

18 Mått I-VALO XENRE + MONTERINGSSKENA X I-VALO XENRE + VÄGGFÄSTE X110 lutningsvinklar 0 /25 / XENRE -armaturer

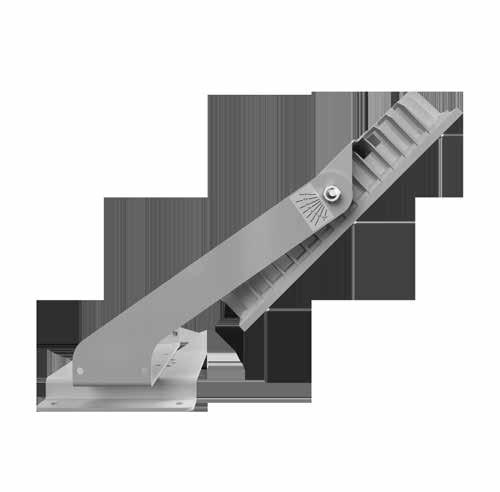

19 I-VALO XENRE + X121 STRÅLKASTARFÄSTE steglös vinkejustering Se sidan 17 för olika varianter I-VALO XENRE + DUPPELEFFEKTFILTER max max. 165 Smalstrålande LED 19

20 14500 Iittala, FINLAND Tel (0)
