Transkript

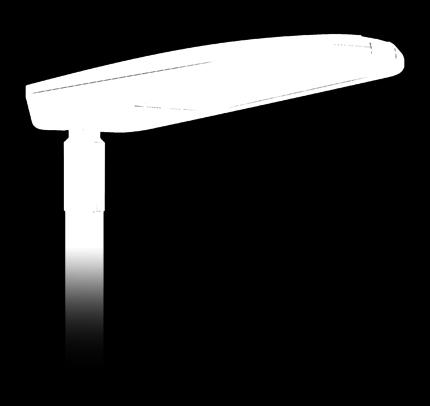

1 Sirius den mest avancerade familjen av gatubelysningsarmaturer, konstruerad för att uppfylla framtidens behov. Sirius tidlösa, skandinaviska design passar bra i miljöer från olika tidsepoker. Här möts elegans, hållbara material och användbarhet. Armaturfamiljen omfattar alternativ för flera olika användningsområden, från motorvägar till villaområden, cykelvägar, lättare trafikstråk, parker till joggingspår. Fördelar Användningsområden Denna pålitliga, designmässigt enhetliga familj av Trottoarer, cykelvägar, parker, villagator, utomhusarmaturer passar för belysning av allt från uppsamlingsgator, stadsgator samt joggingspår. Armaturen parkgångar till landsvägar. Den höga IP66-klassningen passar också utmärkt för områdes- och fasadbelysning. kombineras med en slagtålig IK09-konstruktion. Ett brett urval av olika linser täcker in olika belysningsbehov och stolpavstånd. Produkten förenar låga bländningstal med små livscykelkostnader. CLO-kompensering ingår som standard.

2 Produktfamiljer och varianter REGLERBART PRODUKTFAMILJ PRODUKTFAMILJSKOD EFFEKT EFFEKTOMRÅDE LJUSFLÖDELJUSEFFEKTIVITET OPTISKT LIVSTIDDRIFTSTEMPERATURSÄKERHETSAVSTÅND 1) 2) SIRIUS 14M GLS14M 15 W % 1850 lm 123 lm/w GLS27M1 27 W % 3350 lm 124 lm/w 1.3 m GLS27M2 27 W % 3700 lm 137 lm/w GLS41M2 40 W 7-100% 5200 lm 130 lm/w 1.7 m GLS41M3 41W 7-100% 5570 lm 136 lm/w GLS67M3 65 W 8-100% 8580 lm 132 lm/w 2.0 m GLS67M4 67 W 8-100% 8980 lm 134 lm/w GLS88M4 87 W % lm 130 lm/w 2.3 m GLS88M5 88 W % lm 134 lm/w SIRIUS 110M GLS110M 110 W % lm 128 lm/w L90B10, C h C 2.3 m Noteringar: Alla värden gäller vid +25 C, CCT 4000K, ljusfördelning 10, ljusflöde angivet med +-5% tolerans, effekt med +-3% tolerans. ULOR=0 1. Dimmeringsområdet kan ändras om effektsoptimering har gjorts. Tolerans av dimmeringsområdet ± 10% 2. Armaturen bör placeras så att ingen kan förväntas titta rakt in i ljuset från närmare håll än optiskt säkerhetsavstånd under en längre tid Dimensioner PRODUKTFAMILJ PRODUKTFAMILJSKOD LÄNGD (L) HÖJD (H) BREDD (W) VIKT SIRIUS 14M GLS14M GLS27M1 GLS27M2 GLS41M2 GLS41M3 GLS67M3 GLS67M4

3 PRODUKTFAMILJ PRODUKTFAMILJSKOD LÄNGD (L) HÖJD (H) BREDD (W) VIKT GLS88M4 GLS88M5 SIRIUS 110M GLS110M Beskrivning FÄRGTEMPERATUR: 3000 K, 4000 K, 5000 K FÄRGÅTERGIVNINGSINDEX: RA 70 KAPSLINGSKLASS: IP66 SLAGTÅLIGHET: IK09 DRIFTSPÄNNING: Vac FREKVENS: Hz PF: >0.95 THD: <10% ÖVERSPÄNNINGSSKYDD: 10kV L/N-Ground & SD-Ground; 1) IINKOPPLING: Intern kopplingsplint (installationskabel som tillval) DIMBARHET: ON/OFF, StepDIM, AstroDIM, DALI, MainsDIM 2) KULÖR: RAL9006 som standard, övriga RAL-färger som tillval ARMATURKROPPENS MATERIAL: Aluminium GARANTI: 8 år TILLÄGGSUTRUSTNING (MONTERING): T-bit, Röradapter 76mm -> 6m, Takfäste, Väggfäste, Rörfäste Stolpadapter med 30 graders vinkel. TILLÄGGSUTRUSTNING (ÖVRIG): Skyddsklass II - montering Noteringar: 1) 4kV L-N och L/N-Ls, 8kV L/N/Ls-EQUI SIRIUS 110M med Skyddsklass II - montering 2) SIRIUS 110M ON/OFF, AstroDIM, StepDIM och DALI

4 Ljusfördelning v v v v v v v v v v v v0

5 Mått Dimensioner

6 Fäste T-bit Röradapter 76mm -> 6m Takfäste Väggfäste Rörfäste Säkringsguide B10 B16 B20 C10 C16 C SIRIUS 110M SIRIUS 14M, SIRIUS27M,

7 KUNDTJÄNST: Telefon:
