Här kommer information om vårt dekorativa utomhusprogram. Klicka HÄR för att komma till produktsammanställningen.

Transkript

1 Här kommer information om vårt dekorativa utomhusprogram. Klicka HÄR för att komma till produktsammanställningen. För mer detaljerad information, klicka på respektive bild på sammanställningsbladet. När du vill tillbaka till sammanställningssidan klicka på det orangefärgade fältet på höger sida märkt. Kontakta oss för mer information om våra produkter. ScandiDelux Lighting AB Huvudkontoret Orderkontor Fridhemsvägen 35 Munktellstorget 2 Org nr: Seskarö Eskilstuna Säte: Haparanda Tel: Tel: info@scandidelux.se Fax: Fax:

2 Dekorativa utomhusarmaturer Innehåll Dessi Tuna Trottoar I Trottoar II Auris Auris Klotet Auris Lampan Auris Struten Polaris Klotet

3 Dessi Dekorativa utomhusarmaturer Innehåll Dessi Klotet Trottoar Tidlös armatur som kombinerar den klassiska formen med modern ljusteknik. Lokalgator, bostadsområden, torg, parker, där effektivt och avskärmat ljus önskas. Lämplig ljuspunktshöjd 4 5 m. Överdelen är utförd i aluminiumgjutgods och lackerad i grå aluminium (RAL9007). Armaturen har infästning för 3/4 rörgänga. De elektriska komponenterna är monterade på ett elektroblock med snabbkoppling till spegelchassit. Huven består av dellackerad akryl (RAL9007) som monteras i en silvergrå (RAL9006) aluminiumring där även spegelchassit är monterat. Mellan överdel och huv är en silvergrå (RAL9006) aluminiumskärm, försedd med sliltsar för dekorativt ljusutsläpp, monterad. Reflektor Extremt bredstrålande reflektor av faccetterad aluminumbeklädd hårdplast vilken Kapslingsklass IP 65, Klass II optimerats för T-lampa. Inställningar 0, 3, (standard) eller 6 grader. En bredstrålande aluminiumspegel för kompaktlysrör kan fås som alternativ. Klart härdat planglas som monteras med snabblås och som hänger kvar vid service. Till kopplingsplint. Avsedd för montage på stolpe med 3/4 rörgänga Dekorativa utomhusarmaturer Bestyckning E-nr Vikt Ø H Förp. W kg mm mm styck Auris HME , HME 80/ , HSE 50/70/E , HST 50/ , HSE , DuLux T/E , Armaturen är vid leverans inkopplad på den högre effekten Tuna Tuna Park Kvarnhjulet Polaris E-nr Justerbart utliggarfäste Linfäste med bygel Linfäste utan bygel Mellanstycke för linfäste Planglas / Övrigt Alternativa utföranden på stolp- och väggarmar offereras på begäran

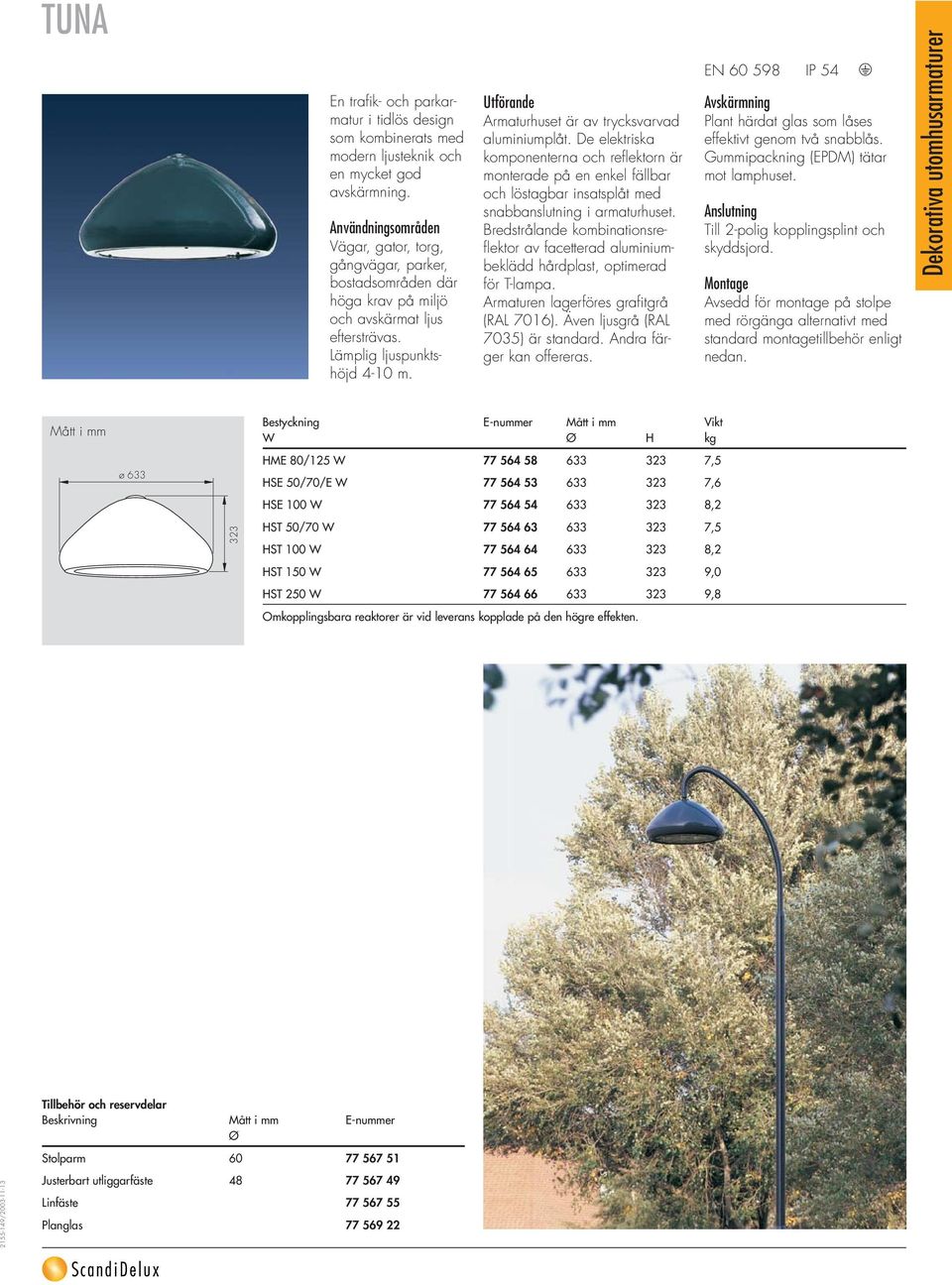

4 TUNA En trafik- och parkarmatur i tidlös design som kombinerats med modern ljusteknik och en mycket god avskärmning. Vägar, gator, torg, gångvägar, parker, bostadsområden där höga krav på miljö och avskärmat ljus eftersträvas. Lämplig ljuspunktshöjd 4-10 m. Armaturhuset är av trycksvarvad aluminiumplåt. De elektriska komponenterna och reflektorn är monterade på en enkel fällbar och löstagbar insatsplåt med snabbanslutning i armaturhuset. Bredstrålande kombinationsreflektor av facetterad aluminiumbeklädd hårdplast, optimerad för T-lampa. Armaturen lagerföres grafitgrå (RAL 7016). Även ljusgrå (RAL 7035) är standard. Andra färger kan offereras. EN IP 54 Plant härdat glas som låses effektivt genom två snabblås. Gummipackning (EPDM) tätar mot lamphuset. Till 2-polig kopplingsplint och skyddsjord. Avsedd för montage på stolpe med rörgänga alternativt med standard montagetillbehör enligt nedan. Dekorativa utomhusarmaturer Mått i mm Bestyckning E-nummer Mått i mm Vikt W Ø H kg ø 633 HME 80/125 W ,5 HSE 50/70/E W ,6 HSE 100 W ,2 323 HST 50/70 W ,5 HST 100 W ,2 HST 150 W ,0 HST 250 W ,8 Omkopplingsbara reaktorer är vid leverans kopplade på den högre effekten. Mått i mm E-nummer Ø Stolparm / Justerbart utliggarfäste Linfäste Planglas

5 TROTTOAR Tidlös armatur som kombinerar den klassiska formen med modern ljusteknik. Trottoarer, torg, parker, bostadsområden där effektivt och avskärmat ljus önskas. Lämplig ljuspunktshöjd 3-5 m. Stolpfäste av svartlackerat (RAL 9005) aluminiumgjutgods. Elektroblocket placerat i stolpfästet som snabbansluts till armaturkronan. Kronan är lackerad silvergrå (RAL 9006). Ljuskälla och reflektor placerad i krontaket. Armaturtaket är av trycksvarvad aluminiumplåt som lackerats svart (RAL 9005). Reflektor Bredstrålande reflektor av facetterad aluminiumbeklädd hårdplast, vilken optimerats för T-lampa, alternativt med extra bredstrålande aluminiumspegel för kompaktlysrör. EN IP 54 Klart härdat planglas som infogats i krontaket med en EPDM packning. Till 2-polig kopplingsplint och skyddsjord. På stolpe med 76 mm stolpdiameter. För montage på 60 mm stolpe beställes en reduceringshylsa separat. Se tillbehör. Dekorativa utomhusarmaturer Mått i mm ø 700 Bestyckning E-nummer Mått i mm Vikt W Ø H kg HME 50/80 W ,2 HSE 50/70 W ,3 HST 50/70 W ,3 TC-TEL 42 W ,1 Omkopplingsbara reaktorer är vid leverans kopplade på den lägre effekten. 765 ø / E-nummer Reduceringshylsa Planglas

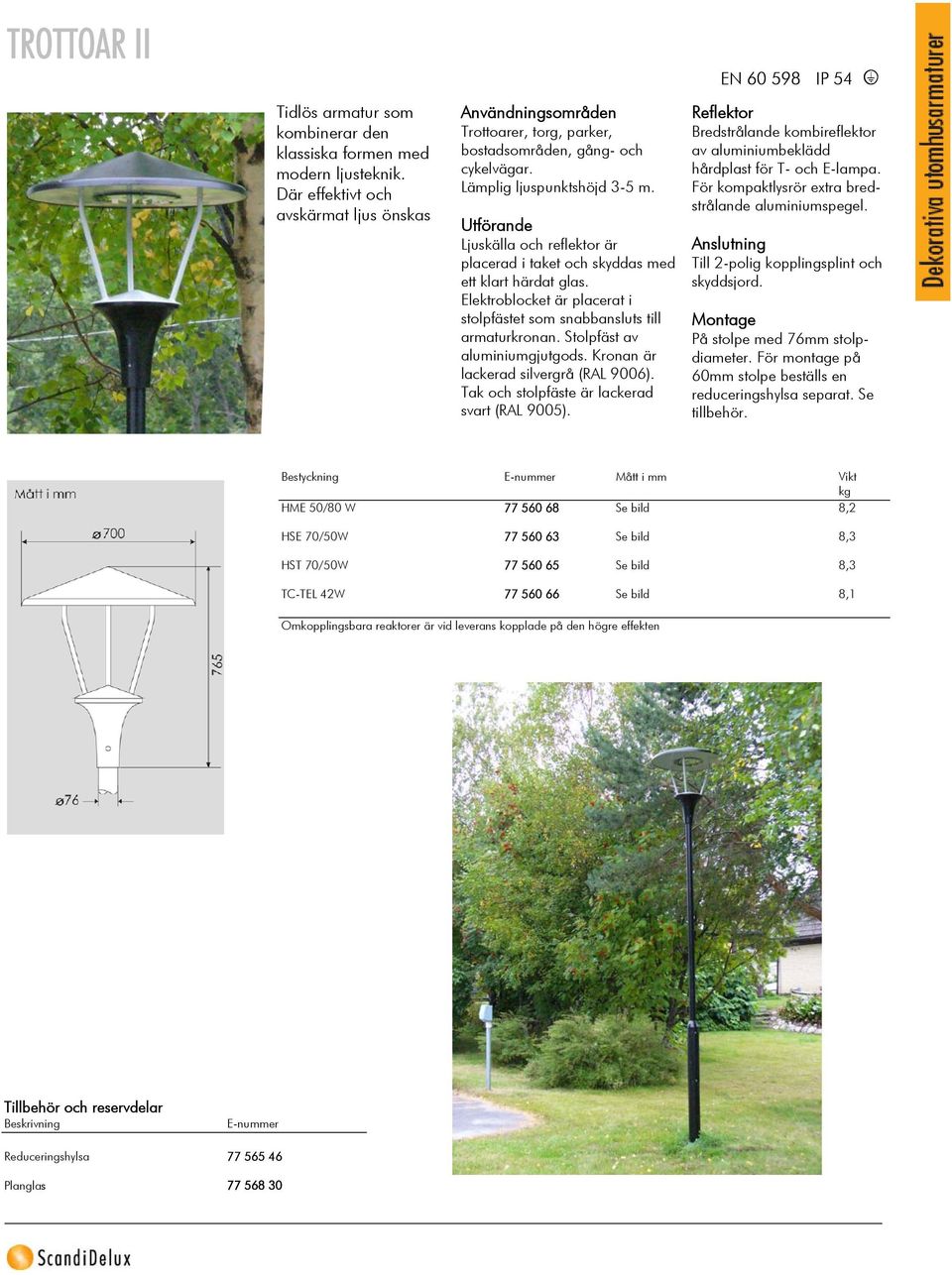

6 TROTTOAR II EN IP 54 W Tidlös armatur som kombinerar den klassiska formen med modern ljusteknik. Där effektivt och avskärmat ljus önskas Trottoarer, torg, parker, bostadsområden, gång- och cykelvägar. Lämplig ljuspunktshöjd 3-5 m. Ljuskälla och reflektor är placerad i taket och skyddas med ett klart härdat glas. Elektroblocket är placerat i stolpfästet som snabbansluts till armaturkronan. Stolpfäst av aluminiumgjutgods. Kronan är lackerad silvergrå (RAL 9006). Tak och stolpfäste är lackerad svart (RAL 9005). Reflektor Bredstrålande kombireflektor av aluminiumbeklädd hårdplast för T- och E-lampa. För kompaktlysrör extra bredstrålande aluminiumspegel. Till 2-polig kopplingsplint och skyddsjord. På stolpe med 76mm stolpdiameter. För montage på 60mm stolpe beställs en reduceringshylsa separat. Se tillbehör. Bestyckning E-nummer Mått i mm Vikt kg HME 50/80 W Se bild 8,2 HSE 70/50W Se bild 8,3 HST 70/50W Se bild 8,3 TC-TEL 42W Se bild 8,1 Omkopplingsbara reaktorer är vid leverans kopplade på den högre effekten E-nummer Reduceringshylsa Planglas

7 AURIS Dekorativ armatur i modern design med alternativ ljusteknik även med uppljus. Parker, torg, bostadsområden, gång och cykelvägar. Lämplig ljuspunktshöjd 3-4 m. Stolpfäste av PC som låses med tre skruvar. Tak av aluminium som lackerats matt svart (RAL 9005) som fästes i den klara kupan av PMMA. Kupa Monteras med bajonettfattning till stolpfästet. EN 10 EC V D E Se nedan IP 54 På stolpe med 60 mm stolptopps diameter. (På begäran kan armaturen även fås för 76 mm stolptopps diameter). Till tvåpolig anslutningsplint i armaturens elektroblock. Dekorativa utomhusarmaturer Mått i mm Bestyckning E-nr Vikt Armaturen Förp. kg levereras styck 600 Med klar kupa inklusive avskärmningsring HME 50/80 W ,9 Komplett 1 HME 80/125 W ,2 Komplett 1 HSE 50/70 W ,1 Komplett 1 Med klar kupa inklusive lamellspegel HME 50/80 W ,2 Komplett 1 HME 80/125 W ,3 Komplett 1 HSE 50/70 W ,4 Komplett /76 A W = 0,14 m 2 G max = 5,1 kg d 1 d 1 l 1 l 1 d 1 x I 1 = 60 x 60 mm d 1 x I 1 = 76 x 60 mm ISOLUX-kurvor Belysningsstyrka i LUX m Med avskärmning 1,2 2,1 5,6 Med lamellspegel m 10 1,2 5 5,0 20, / Exempel: Lamphöjd/effekt 3,4 m/80 W 3,4 m/70 W m m

8 AURIS-Klot EN IP 54 X Dekorativ armatur i enkel modern design med alternativ kupa och ljusteknik Parker, torg, bostadsområden gång- och cykelvägar, Lämplig ljuspunktshöjd 3-4m. Stolpfäste av svart PC som låses med tre skruvar. Opaliserad eller klar kupa i PMMA. Kupa Monteras med bajonettfattning till stolpfästet. Annat material kan fås på förfrågan t.ex. PC. Reflektor kan användas se tillbehör. På stolpe med 60mm stolptopps diameter. På begäran kan armaturen även fås för 76 mm stolptopps diameter. Till 2-polig anslutningsplint i armaturens elektroblock. Bestyckning E-nummer Vikt Armaturen består av Förp. kg beskrivning E-nummer styck Med opal kupa HME 50/80W ,3 Elektroblock Kupa (opal) HME 80/125W ,4 Elektroblock Kupa (opal) HSE 50/70W ,6 Elektroblock Kupa (opal) Med klar kupa inklusive lamellspegel HME 50/80W ,3 Elektroblock Kupa (klar) Lamellspegel HME 80/125W ,4 Elektroblock Kupa (klar) Lamellspegel HSE 50/70W ,6 Elektroblock Kupa (klar) Lamellspegel Omkopplingsbara reaktorer är vid leverans kopplade på den högre effekten E-nummer Lamellspegel Glasrefraktor

9 AURIS-Lampan EN IP 54 X Modern och futuristisk design med alternativ ljusteknik Parker, torg, bostadsområden gång- och cykelvägar, Lämplig ljuspunktshöjd 3-4m. Stolpfäste av PC i färg antrasitgrå som låses med tre skruvar. Kupan av opaliserad PMMA. Kupa Monteras med bajonettfattning till stolpfästet. Annat material t.ex PC eller klar kupa kan fås på förfrågan. Reflektor kan användas se tillbehör. På stolpe med 60mm stolptopps diameter. (På begäran kan armaturen även fås för 76 mm stolptopps diameter). Till 2-polig anslutningsplint i armaturens elektroblock. Bestyckning E-nummer Vikt Armaturen består av Förp. kg beskrivning E-nummer styck HME 50/80W ,8 Elektroblock Kupa (opal) HME 80/125W ,9 Elektroblock Kupa (opal) HSE 50/70W ,1 Elektroblock Kupa (opal) Omkopplingsbara reaktorer är vid leverans kopplade på den högre effekten E-nummer Lamellspegel Glasrefraktor

10 AURIS-Struten EN IP 54 X Modern och futuristisk design med alternativ ljusteknik Parker, torg, bostadsområden gång- och cykelvägar, Lämplig ljuspunktshöjd 3-4m. Stolpfäste av PC i färg antrasitgrå som låses med tre skruvar. Kupan av klar PMMA. Kupa Monteras med bajonettfattning till stolpfästet Annat material t.ex. PC eller opaliserad kupa kan fås på förfrågan. Lamellreflektor eller glasrefraktor På stolpe med 60mm stolptopps diameter. (På begäran kan armaturen även fås för 76 mm stolptopps diameter). Till 2-polig anslutningsplint i armaturens elektroblock. Bestyckning E-nummer Vikt Armaturen består av Förp. kg beskrivning E-nummer styck Med klar kupa inklusive glasrefraktor HME 50/80 W ,5 Elektroblock Kupa (klar) Glasrefraktor HME 80/125 W ,6 Elektroblock Kupa (klar) Glasrefraktor HSE 50/70 W ,8 Elektroblock Kupa (klar) Glasrefraktor Med klar kupa inklusive lamellreflektor HME 50/80 W ,3 Elektroblock Kupa (klar) Lamellreflektor HME 80/125 W ,4 Elektroblock Kupa (klar) Lamellreflektor HSE 50/70 W ,6 Elektroblock Kupa (klar) Lamellreflektor Omkopplingsbara reaktorer är vid leverans kopplade på den högre effekten E-nummer Lamellspegel Glasrefraktor

11 Polaris EN IP 44 W Parkarmatur i futuristisk design ger möjligheter till många ljusgestaltningar Parker, bostadsområden, torg, gång och cykelvägar där avskärmat ljus i kombination med uppljus önskas. Lämplig ljuspunktshöjd 3-4 m. Bottenplatta av gjuten lättmetall där elkomponenterna är monterade, Tak av klar pärlmönstrad slagseg PMMA med ljusgrålackerat band. Reflektor Högglanseloxerad spegel av aluminium vilken även ger en del uppljus. Kupa av klar pärlmönstrad slagseg PMMA. Till 2-polig kopplingsplint och skyddsjord. På stolpe med 60 mm stolptoppsdiameter. Bestyckning E-nummer Mått i mm Vikt Förp. Kg styck HME 80/125W se skiss 7,5 1 HSE 50/70W/I se skiss 7,5 1 HSE 50/70W/E se skiss 7,6 1 Omkopplingsbara reaktorer är vid leverans kopplade på den högre effekten E-nummer Plastkupa Tak kpl

12 Klotet Med spegel Tidlös design i kombination med mångsidig och flexibel ljusteknik. Användningsområde Gång-, cykel- och parkvägar, bostadsområden och torg. Lämplig ljuspunktshöjd 3-6 m. Stolpfästet av matt svartlackerat aluminiumgjutgods. Alla elkomponenter är monterade på ett elektroblock med snabbkoppling till lamphuset. V D E IP 44 Kupa I alternativa utföranden, se nedan. Till 2-polig kopplingsplint och skyddsjord. På stolpe med 76 mm stolptoppsdiameter. För montage på 60 mm stolpe beställes en reduceringshylsa separat. Se tillbehör. Dekorativa utomhusarmaturer Spegel I högglanseloxerat aluminium för olika behov, se nedan. Mått i mm Bestyckning LFK Koppling E-nr Vikt Armaturen består av Förp. W nr kg E-nr styck Stolpmontage med klar kupa av PC och pagodspegel för symmetrisk ljusfördelning HME 50/80 W 1 Komp ,2 Elektroblock Spegel Kupa HSE 50/70 W/E 1 Komp ,5 Elektroblock Spegel Kupa A w : Vindyta = 0,18 m 2 LFK Stolpmontage med klar kupa av PC och spegel för asymmetrisk ljusfördelning HME 50/80 W 3 Komp ,0 Elektroblock Spegel Kupa HSE 50/70 W/E 3 Komp ,3 Elektroblock Spegel Kupa / C0 C180 Alla utföranden motsvarar semi-cutoff KB2 Tillbehör E-nr Reduceringshylsa

13 Klotet Utan spegel Tidlös design för många goda ljusgestaltningar. Användningsområde Gång-, cykel- och parkvägar, bostadsområden och torg. Lämplig ljuspunktshöjd 3-6 m. Stolpfästet av matt svartlackerat aluminiumgjutgods. Alla elkomponenter är monterade på ett elektroblock med snabbkoppling till lamphuset. V D E IP 44 Kupa I alternativa utföranden, se nedan. Till 2-polig kopplingsplint och skyddsjord. På stolpe med 76 mm stolptoppsdiameter. För montage på 60 mm stolpe beställes en reduceringshylsa separat. Se tillbehör. Dekorativa utomhusarmaturer Mått i mm Bestyckning Koppling E-nr Vikt Armaturen består av Förp. W kg E-nr styck Med klar kupa av PC, utan spegel HME 50/80 W Komp ,7 Elektroblock Kupa HSE 50/70 W/E Komp ,0 Elektroblock Kupa Aw: Vindyta = 0,18 m 2 Stående d 1 x I 1 = 60 mm Ø x 120 mm d 1 x I 1 = 76 mm Ø x 128 mm Med isdekorkupa av PC, utan spegel HME 50/80 W Komp ,7 Elektroblock Kupa HSE 50/70 W/E Komp ,0 Elektroblock Kupa Med opalkupa av NPE, utan spegel men med värmesköld HME 50/80 W Komp ,1 Elektroblock Värmesköld Kupa HSE 50/70 W/E Komp ,0 Elektroblock Värmesköld Kupa Tillbehör E-nr Vikt Förp. kg Styck / Prismarefraktor för stolparmatur (med värmesköld) ,6 1 Reduceringshylsa
