Dekorativa utomhusarmaturer

Transkript

1 Innehåll Dessi Klotet Trottoar Auris Tuna Kvarnhjulet Polaris /

2 Dessi Tidlös armatur som kombinerar den klassiska formen med modern ljusteknik. Lokalgator, bostadsområden, torg, parker, där effektivt och avskärmat ljus önskas. Lämplig ljuspunktshöjd 4 5 m. Överdelen är utförd i aluminiumgjutgods och lackerad i grå aluminium (RAL9007). Armaturen har infästning för 3/4 rörgänga. De elektriska komponenterna är monterade på ett elektroblock med snabbkoppling till spegelchassit. Huven består av dellackerad akryl (RAL9007) som monteras i en silvergrå (RAL9006) aluminiumring där även spegelchassit är monterat. Mellan överdel och huv är en silvergrå (RAL9006) aluminiumskärm, försedd med sliltsar för dekorativt ljusutsläpp, monterad. Reflektor Extremt bredstrålande reflektor av faccetterad aluminumbeklädd hårdplast vilken Kapslingsklass IP 65, Klass II optimerats för T-lampa. Inställningar 0, 3, (standard) eller 6 grader. En bredstrålande aluminiumspegel för kompaktlysrör kan fås som alternativ. Klart härdat planglas som monteras med snabblås och som hänger kvar vid service. Till kopplingsplint. Avsedd för montage på stolpe med 3/4 rörgänga Bestyckning E-nr Vikt Ø H Förp. W kg mm mm styck HME , HME 80/ , HSE 50/70/E , HST 50/ , HSE , DuLux T/E , Armaturen är vid leverans inkopplad på den högre effekten Tillbehör och reservdelar E-nr Justerbart utliggarfäste Linfäste med bygel Linfäste utan bygel Mellanstycke för linfäste Planglas Övrigt Alternativa utföranden på stolp- och väggarmar offereras på begäran

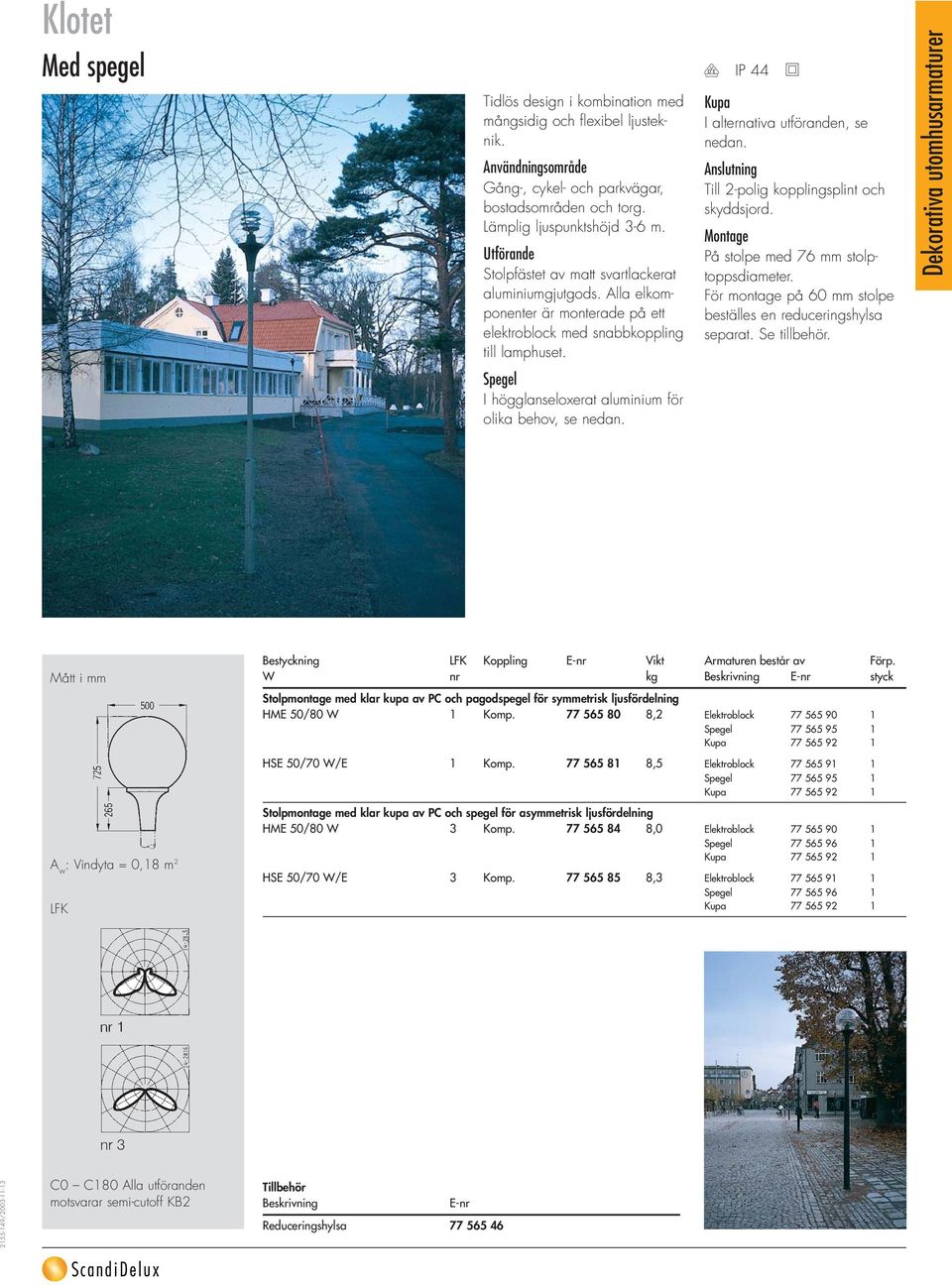

3 Klotet Med spegel Tidlös design i kombination med mångsidig och flexibel ljusteknik. Användningsområde Gång-, cykel- och parkvägar, bostadsområden och torg. Lämplig ljuspunktshöjd 3-6 m. Stolpfästet av matt svartlackerat aluminiumgjutgods. Alla elkomponenter är monterade på ett elektroblock med snabbkoppling till lamphuset. V D E IP 44 Kupa I alternativa utföranden, se nedan. På stolpe med 76 mm stolptoppsdiameter. För montage på 60 mm stolpe beställes en reduceringshylsa separat. Se tillbehör. Spegel I högglanseloxerat aluminium för olika behov, se nedan. Bestyckning LFK Koppling E-nr Vikt Armaturen består av Förp. W nr kg E-nr styck Stolpmontage med klar kupa av PC och pagodspegel för symmetrisk ljusfördelning HME 50/80 W 1 Komp ,2 Elektroblock Spegel HSE 50/70 W/E 1 Komp ,5 Elektroblock Spegel A w : Vindyta = 0,18 m 2 LFK Stolpmontage med klar kupa av PC och spegel för asymmetrisk ljusfördelning HME 50/80 W 3 Komp ,0 Elektroblock Spegel HSE 50/70 W/E 3 Komp ,3 Elektroblock Spegel C0 C180 Alla utföranden motsvarar semi-cutoff KB2 Tillbehör E-nr Reduceringshylsa

4 Klotet Utan spegel Tidlös design för många goda ljusgestaltningar. Användningsområde Gång-, cykel- och parkvägar, bostadsområden och torg. Lämplig ljuspunktshöjd 3-6 m. Stolpfästet av matt svartlackerat aluminiumgjutgods. Alla elkomponenter är monterade på ett elektroblock med snabbkoppling till lamphuset. V D E IP 44 Kupa I alternativa utföranden, se nedan. På stolpe med 76 mm stolptoppsdiameter. För montage på 60 mm stolpe beställes en reduceringshylsa separat. Se tillbehör. Bestyckning Koppling E-nr Vikt Armaturen består av Förp. W kg E-nr styck Med klar kupa av PC, utan spegel HME 50/80 W Komp ,7 Elektroblock HSE 50/70 W/E Komp ,0 Elektroblock Aw: Vindyta = 0,18 m 2 Stående x I 1 = 60 mm Ø x 120 mm x I 1 = 76 mm Ø x 128 mm Med isdekorkupa av PC, utan spegel HME 50/80 W Komp ,7 Elektroblock Kupa HSE 50/70 W/E Komp ,0 Elektroblock Kupa Med opalkupa av NPE, utan spegel men med värmesköld HME 50/80 W Komp ,1 Elektroblock Värmesköld Kupa HSE 50/70 W/E Komp ,0 Elektroblock Värmesköld Kupa Tillbehör E-nr Vikt Förp. kg Styck Prismarefraktor för stolparmatur (med värmesköld) ,6 1 Reduceringshylsa

5 TROTTOAR Tidlös armatur som kombinerar den klassiska formen med modern ljusteknik. Trottoarer, torg, parker, bostadsområden där effektivt och avskärmat ljus önskas. Lämplig ljuspunktshöjd 3-5 m. Stolpfäste av svartlackerat (RAL 9005) aluminiumgjutgods. Elektroblocket placerat i stolpfästet som snabbansluts till armaturkronan. Kronan är lackerad silvergrå (RAL 9006). Ljuskälla och reflektor placerad i krontaket. Armaturtaket är av trycksvarvad aluminiumplåt som lackerats svart (RAL 9005). Reflektor Bredstrålande reflektor av facetterad aluminiumbeklädd hårdplast, vilken optimerats för T-lampa, alternativt med extra bredstrålande aluminiumspegel för kompaktlysrör. EN IP 54 Klart härdat planglas som infogats i krontaket med en EPDM packning. På stolpe med 76 mm stolpdiameter. För montage på 60 mm stolpe beställes en reduceringshylsa separat. Se tillbehör. ø 700 Bestyckning E-nummer Vikt W Ø H kg HME 50/80 W ,2 HSE 50/70 W ,3 HST 50/70 W ,3 TC-TEL 42 W ,1 Omkopplingsbara reaktorer är vid leverans kopplade på den lägre effekten. 765 ø 76 Tillbehör och reservdelar E-nummer Reduceringshylsa Planglas

6 AURIS Dekorativ armatur i modern design med alternativ ljusteknik även med uppljus. Parker, torg, bostadsområden, gång och cykelvägar. Lämplig ljuspunktshöjd 3-4 m. Stolpfäste av PC som låses med tre skruvar. Tak av aluminium som lackerats matt svart (RAL 9005) som fästes i den klara kupan av PMMA. Kupa Monteras med bajonettfattning till stolpfästet. EN 10 EC V D E Se nedan IP 54 På stolpe med 60 mm stolptopps diameter. (På begäran kan armaturen även fås för 76 mm stolptopps diameter). Till tvåpolig anslutningsplint i armaturens elektroblock. Bestyckning E-nr Vikt Armaturen Förp. kg levereras styck 600 Med klar kupa inklusive avskärmningsring HME 50/80 W ,9 Komplett 1 HME 80/125 W ,2 Komplett 1 HSE 50/70 W ,1 Komplett 1 Med klar kupa inklusive lamellspegel HME 50/80 W ,2 Komplett 1 HME 80/125 W ,3 Komplett 1 HSE 50/70 W ,4 Komplett /76 A W = 0,14 m 2 G max = 5,1 kg l 1 l 1 x I 1 = 60 x 60 mm x I 1 = 76 x 60 mm ISOLUX-kurvor Belysningsstyrka i LUX m Med avskärmning 1,2 2,1 5,6 Med lamellspegel m 10 1,2 5 5,0 20, Exempel: Lamphöjd/effekt 3,4 m/80 W 3,4 m/70 W m m

7 TUNA En trafik- och parkarmatur i tidlös design som kombinerats med modern ljusteknik och en mycket god avskärmning. Vägar, gator, torg, gångvägar, parker, bostadsområden där höga krav på miljö och avskärmat ljus eftersträvas. Lämplig ljuspunktshöjd 4-10 m. Armaturhuset är av trycksvarvad aluminiumplåt. De elektriska komponenterna och reflektorn är monterade på en enkel fällbar och löstagbar insatsplåt med snabbanslutning i armaturhuset. Bredstrålande kombinationsreflektor av facetterad aluminiumbeklädd hårdplast, optimerad för T-lampa. Armaturen lagerföres grafitgrå (RAL 7016). Även ljusgrå (RAL 7035) är standard. Andra färger kan offereras. EN IP 54 Plant härdat glas som låses effektivt genom två snabblås. Gummipackning (EPDM) tätar mot lamphuset. Avsedd för montage på stolpe med rörgänga alternativt med standard montagetillbehör enligt nedan. Bestyckning E-nummer Vikt W Ø H kg ø 633 HME 80/125 W ,5 HSE 50/70/E W ,6 HSE 100 W ,2 323 HST 50/70 W ,5 HST 100 W ,2 HST 150 W ,0 HST 250 W ,8 Omkopplingsbara reaktorer är vid leverans kopplade på den högre effekten. Tillbehör och reservdelar E-nummer Ø Stolparm Justerbart utliggarfäste Linfäste Planglas

8 280 Kvarnhjulet Parkarmatur med neutral design och symmetrisk ljusfördelning. Parker, gångvägar och bostadsområden. Lämplig ljuspunktshöjd 3-4 m. Bottenplatta av gjuten lättmetall. Tak av mörkgrålackerad aluminiumplåt. Fäströr håller tak och driftdon. EN IP 23 På stolpe med 60 mm stolptoppsdiameter. Avskärming Med kupa av opaliserad polykarbonat. Bestyckning E-nr Vikt Armaturen Förp. W kg levereras styck O 525 HME 80/125 W* ,2 Komplett 1 HSE 50/70 W/I ,2 Komplett 1 HSE 50/70 W/E ,3 Komplett 1 * Vid leverans inställd för 125W O 60 Reservdelar E-nr Plastkupa

9 Polaris Parkarmatur i futuristisk design ger möjligheter till många ljusgestaltningar. Parker, gång- och cykelvägar, torg och bostadsområden där avskärmat ljus i kombination med uppljus önskas. lämplig ljuspunktshöjd 3-4 m. Bottenplatta av gjuten lättmetall med fäströr som håller tak, reflektor och driftdon. Tak av klar pärlmönstrad polykarbonat, med ljusgrålackerat band. EN IP 44 Reflektor Högglanseloxerad spegel av renaluminium vilken även ger en del uppljus. Kupa av klar pärlmönstrad polykarbonat. På stolpe med 60 mm stolptoppsdiameter Bestyckning E-nr Vikt Armaturen Förp. W kg levereras styck HME 80/125 W* ,5 Komplett 1 HSE 50/70 W/I ,5 Komplett 1 HSE 50/70 W/E ,6 Komplett 1 * Vid leverans kopplad för 125 W. Reservdelar E-nr Plastkupa
