MANUAL MONTERING & INSTALLATION

Transkript

1 MANUAL MONTERING & INSTALLATION

2 PRODUKTFAKTA PRODUKTBESKRIVNING ANVÄNDNINGSOMRÅDE MONTERINGSHÖJD VIKT MÅTT Längd Bredd Höjd med fågelpinnar Höjd med plugg Höjd, slät kåpa är en svensktillverkad armatur, gatubelysning, med LED-teknik. Tillval: stolpfäste och kabel. Utomhus: Trafikleder, matargator till villagator, villagator, gång- och cykelvägar, parkeringar, industriområden, motionsspår. Max 5 meter VINDYTA Slät kåpa, plant glas 0,058 m 2 5,4 kg exklusive fäste 565 mm 230 mm Plant glas: 22 mm Kupat glas: 26 mm Plant glas: 52 mm Kupat glas: 92 mm Plant glas: 20 mm Kupat glas: 60 mm

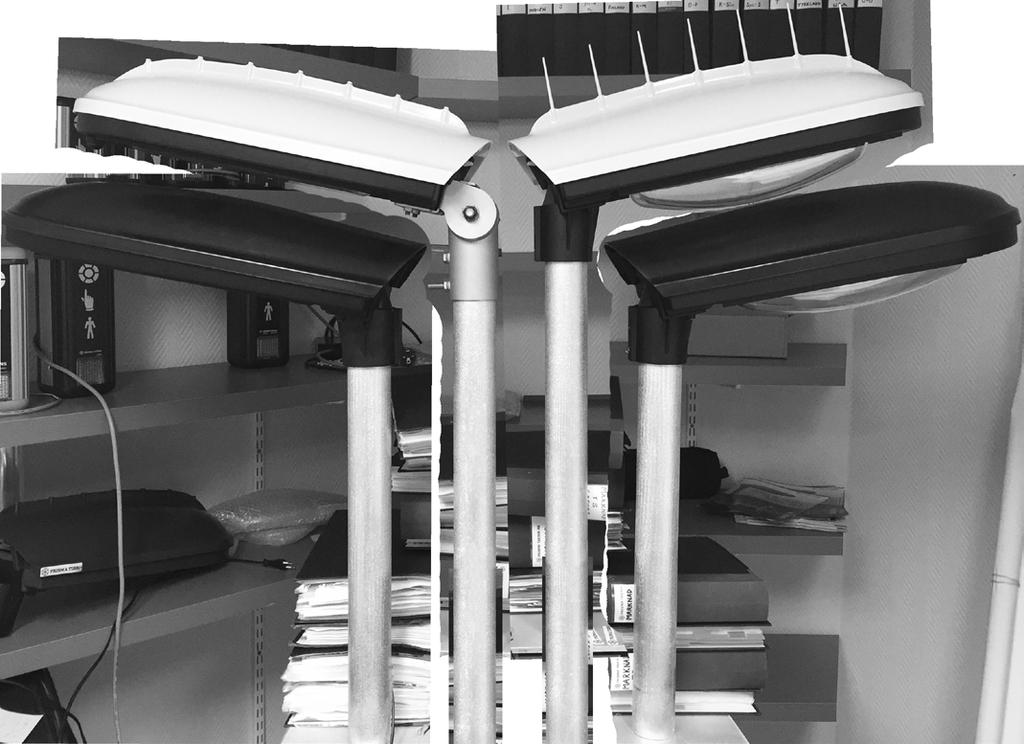

3 MEKANISK INSTALLATION STOLPFÄSTEN Armaturen kan monteras på rak stolpe, respektive på stolpe med arm. Till detta finns det tre olika fästen. Ett justerbart 35. Se bilder nedan Stolpfästet monteras på stolpen, och de 2 bultarna dras fast. Åtdragningsmoment för bultarna: 8 Nm +/- 2Nm 2. Gå direkt till punkt 3 om kabel redan är monterad. Öppna armaturen genom att lossa insexskruven och fäll huven bakåt. Trä igenom kabeln. Häng på armaturen på stolpfästet. 3. Lås fast armaturen med bultarna Åtdragningsmoment för bultarna: 8 Nm +/- 2Nm 8 Nm Dras försiktigt INSEX 5 8 Nm INSEX 4 INSEX 5

4 ELEKTRISK INSTALLATION Enbart 230 V Constant Remote Armaturen får ej monteras eller demonteras med spänning på. Anslutningsspänning 230 V AC, 50 Hz. Anslutningseffekt 5-60 W beroende på modell Armaturen ansluts till kablage i stolpen.. Anslut kabel i stolpluckan. 2. Stäng huven och skruva fast insexskruven. 3. Klart att slå på spänning.

5 REMOTE CONTROL PRISMA ELIOTT STREET LIGHT MADE IN TIBRO VERSION 602 DRIFTSÄTTNING & ANVÄNDNING Constant Lampan är utrustad med en driver med fast inställning. Inställning görs på fabrik och kan förändras i efterhand i fabrik. Remote DRIFTSÄTTNING Slå på spänning till lampan. skall nu lysa med fabriksinställd, av kunden önskad, effekt/funktion. är försedd med ett kretskort med inbyggd IR-kommunikation. Prisma ANVÄNDNING Inställningar görs med hjälp av en Remote. Se manual på nästa uppslag. Manual kan också laddas ned på: START WATT STOP DIM OK 2 LEVEL On Off CITY DETECT RETURN STANDARDFUNKTIONER Remote innehåller möjligheten till styrning/förändring av effekt och Prisma Nattljus (sänkning eller höjning). BYT EFFEKT Effekten för en Remote kan ställas på valfri nivå i steg om W, från 5 W och uppåt. PRISMA NATTLJUS Mer än nattsänkning. Sänk eller höj effekten en period. Exempel: Sänk från 40 till 2 W mellan 23-tiden och 5-tiden. Eller: Höj effekten från 27 till 40 W vid 22-tiden fram till 0-tiden. Eller: Något helt annat...! STYR VARJE ARMATUR Varje armatur styrs individuellt och kan därmed ha unika inställningar. FJÄRRKONTROLL Inställningarna görs med fjärrkontroll se nästa uppslag. SÄKERHET 5-siffrig PIN-kod i kombination med specialkonstruerad fjärrkontroll. FABRIKSINSTÄLLNING Alla kunder får vid beställning frågor om vilka inställningar som ska gälla vid leverans. Dessa inställningar kan sedan förändras med fjärrkontroll.

6 SKAPA KONTAKT Rikta fjärrkontrollen uppåt mot centrum av armaturen. Håll nere Lampan svarar med blink när ni har kontakt. UPPLÅSNING + PIN-kod, 5 siffror. SLÄCK/TÄND Respons: Tänds eller släcks Inställningen sparas ej. NATTLJUS START* + Klockslag, 2 siffror (t ex 23) + NATTLJUS STOPP* + Timmar, 2 siffror (t ex 06) + DIMNING NIVÅ + Effekt, 2 siffror (t ex 05) + EFFEKT + Effekt, 2 siffror (t ex 20) + DETECT NET + 0, för att AKTIVERA för att INAKTIVERA +

7 START STOP On Off LEVEL LÅS UPP Öppnar upp lampan för inställning. Kräver PIN-kod som kan erhållas via DIM OK ON/OFF Tänder, släcker lampan. WATT 2 3 NIVÅ Effekt under Prisma Nattljus STOPP Antal timmar till Prisma Nattljus stoppas. CITY 0 DETECT START Tiden då Prisma Nattljus startar. RETURN WATT Effekt under normaldrift. REMOTE CONTROL PRISMA ELIOTT STREET LIGHT MADE IN TIBRO VERSION 602 CITY Aktivera, deaktivera Detect Net. * Klockslag, timmar Tiden som anges för START och STOPP är ungefärlig och styrs av dygnets mörkaste tidpunkt oberoende av sommar- och vintertid. Dygnets mörkaste tidpunkt är vid midnatt under perioden för vintertid. Exempel: START 23, STOPP 04. STOPP är antal timmar från START. DYGN Armaturen programmerar sig själv efter vad som händer dygn. Inget Prisma Nattljus. FÖLJANDE DYGN Armaturen minns föregående dygn. Prisma Nattljus enligt programmering.

8 SERVICE & UNDERHÅLL Ljuskällan i armaturen skall endast bytas ut av kvalificerad personal. Kretskort med LED kommer man ej åt, utan att skruva isär hela lampan. Om man öppnar upp optikdelen riskeras IP-klassningen. Vid problem så returneras armaturen komplett och åtgärdas hos oss, eller byts ut. Rengöring kan spolas med vatten under låg tryck, ej högtryckstvätt och kan dammsugas invändigt efter att huven lossas med insexskruv. Se sidan 3. GARANTI Vid problem så returneras armaturen komplett och åtgärdas hos oss, eller byts ut. För fullständiga garantivillkor se hemsidan eller ring eller skicka e-post till support@prismatibro.se ÅTERVINNING & FÖRPACKNINGSMATERIAL Förpackningsmaterial är återanvändningsbart och/eller återvinningsbart. Prisma Tibro är genom Prisma Light AB ansluten till El-Kretsen. POST Box 7, Tibro, Sweden BESÖK Mariestadsvägen 28, Tibro TEL FAX WEBB E-POST contact@prismatibro.se
