Magnum strålkastare sensor Installations- och skötselanvisning Magnum strålkastare sensor Produktnamn: ONE FLOOD sensor strålkastare Modeller: sensor 30W, sensor 50W, Spänning: 85-265V/50-60Hz

1 Magnum strålkastare sensor Installations- och skötselanvisning Magnum strålkastare sensor Produktnamn: ONE FLOOD sensor strålkastare Modeller: sensor 30W, sensor 50W, Spänning: V/50-60Hz Sockel: LED Ljusstyrka: 30W = 2550lm / 50W= 4280lm Kapslingklass: IP65 Spridningsvinkel: 90 Omgivningstemperatur: -40 C +55 C Mått: A / B / C / D / E / vikt: Modell: A B C D E Vikt 50W ,0kg 30W ,3kg

2 Produktnamn: E-nummer: Spänning: Ljuskälla: Magnum strålkastare sensor 30W E: AC V/50-60Hz LED Magnum strålkastare sensor 50W E: AC V/50-60Hz LED VARNING! Denna produkt ska installeras av en behörig installatör och enligt gällande föreskrifter. Se till att spänningen är frånslagen före installation eller underhåll. Installera armaturen enligt beskrivningen, innan spänningen slås på. Strålkastaren är ej dimbar. För att förhindra skador på armaturen använd inte alkaliska rengöringsmedel vid rengöring. Använd en mjuk trasa och ett milt rengöringsmedel. Stäng alltid av strömmen före rengöring. VARNING! Om armaturen inte underhålls regelbundet kan detta leda till att armaturens livslängd försämras och eventuellt kan leda till en farlig situation. Brandrisk föreligger om lampan placerade nära brännbart material. Installationsanvisningar: A. Innan installation - se till spänningen är avstängd. B. När strålkastare är ansluten, se till att ett minimiavstånd på 1m mellan armaturen och den belysta ytan respekteras, pga. brandrisk. C. Strålkastaren kan endast användas tillsammans med det skyddsglas som är förmonterat vid leverans. Om skyddsglaset är sprucket ska den bytas ut omedelbart. Använd inte armaturen utan skyddsglas.

3 D. För att justera vinkeln använd fästskruvarna på bärkonsolen. För att undvika att ljussensorn reagerar på ljuset från armaturen så bör armaturen vinklas upp minst 10 ovanför horisontalplanet beroende på väggens reflektionsgrad. Lämplig monteringshöjd: 30W: 2-6m 50W: 3-6m. Installationshöjd 6m 0m Efter att strålkastaren justerats till önskad position, dra åt de skruvar som håller fästet på monteringsytan, samt de två yttre skruvarna som justera lutningen. E. Max. projiceringsområdet (15 lux): 30W = 50m² / 50W = 70m² F. Välj lämplig position för armaturen, markera lägen för skruvhålen, Använd enhetens bärkonsol som mall. Borra skruvhål och fäst plugg och skruv. G. Strålkastaren är inte lämplig för serieinstallation av flera strålkastare. H. Anslut de lösa ändarna av 3-ledarkabel till kopplingsplinten.

I. När anslutningskabeln är ansluten till kopplingsplinten, dra åt kabelgenomföringen noga. J. Efter kabeldragning säkra bärkonsolen med skruvarna. Se till att armaturen har monterats säkert. K.

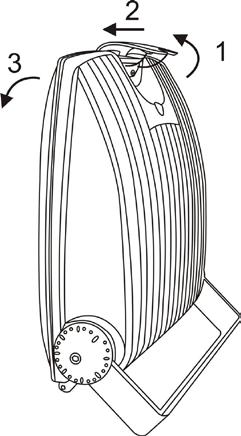

4 I. När anslutningskabeln är ansluten till kopplingsplinten, dra åt kabelgenomföringen noga. J. Efter kabeldragning säkra bärkonsolen med skruvarna. Se till att armaturen har monterats säkert. K. Om den externa kabeln på armaturen är skadad, skall den ersättas av tillverkaren eller liknande kvalificerad person för att undvika fara. L. Slå på spänningen. Sensorinställningar: Driften och känsligheten hos närvarodetektor kan justeras enligt följande: Följ nedan instruktioner för inställningar utav sensor. När alla anslutningar är kopplade på ett säkert och korrekt sätt, enligt anvisningar, samt det bakre höljet är slutet igen, börjar armaturen att blinka, detta är helt normalt, eftersom detektorn acklimatiserar till sin omgivning. Bakom det bakre öppningsbara skyddshöljet finns en modul med en serie av DIP-switchar. Dessa kan ställas in och ändra känsligheten hos PIR-enheten. LUX tidsfördröjning och detektionsavstånd kan alla ställas in.

5 Sensorfunktioner Switch I (baksidan av armaturen) Rörelsesensor infrarödsensor Möjlighet att sälla in så att armaturen inte tänds om det är över 10lux Två olika kännslighetsnivåer Tidsinställningar från 5s-8min efter att ingen rörelse har uppfattats OBS gäller endast för när armaturen står på Switch I på baksidan av armaturen Switchar innuti armaturen: 1 On= armaturen tänds inte upp om omgivningsljuset är mer än 10lux 2 On= Ställer ner känsligheten av sensorn. (5 ") 5 sekunder - Tid på hur länge armatur lyser efter att ingen rörelse uppfattats. (30 ") 30 sekunder - Tid på hur länge armatur lyser efter att ingen rörelse uppfattats. (1 ') 1 minut- Tid på hur länge armatur lyser efter att ingen rörelse uppfattats. (3 ') 3 minuter - Tid på hur länge armatur lyser efter att ingen rörelse uppfattats. (5 ') 5 minuter - Tid på hur länge armatur lyser efter att ingen rörelse uppfattats. (8 ') 8 minuter - Tid på hur länge armatur lyser efter att ingen rörelse uppfattats. Switch II (baksidan av armaturen) Ljussensor Armaturen tänds när belysningen är under 10lux VIKTIGT! Installera inte i närheten utav tidsljuskällor eller skuggade områden då PIR/ljussensorn oavsiktligt kan utlösas. Undvik att installera i närheten av luftströmmar eller luftkonditionering. Armaturen får ej övertäckas.
