KONVEKTORELEMENT. INSTRUKTIONSMANUAL Modell No. PH-ET06AF-1500

Transkript

1 KONVEKTORELEMENT INSTRUKTIONSMANUAL Modell No. PH-ET06AF-1500 VAR VÄNLIG SPARA DESSA INSTRUKTIONER VARNING: LÄS DENNA ANVÄNDARMANUAL NOGGRANT INNAN ANVÄNDNING.

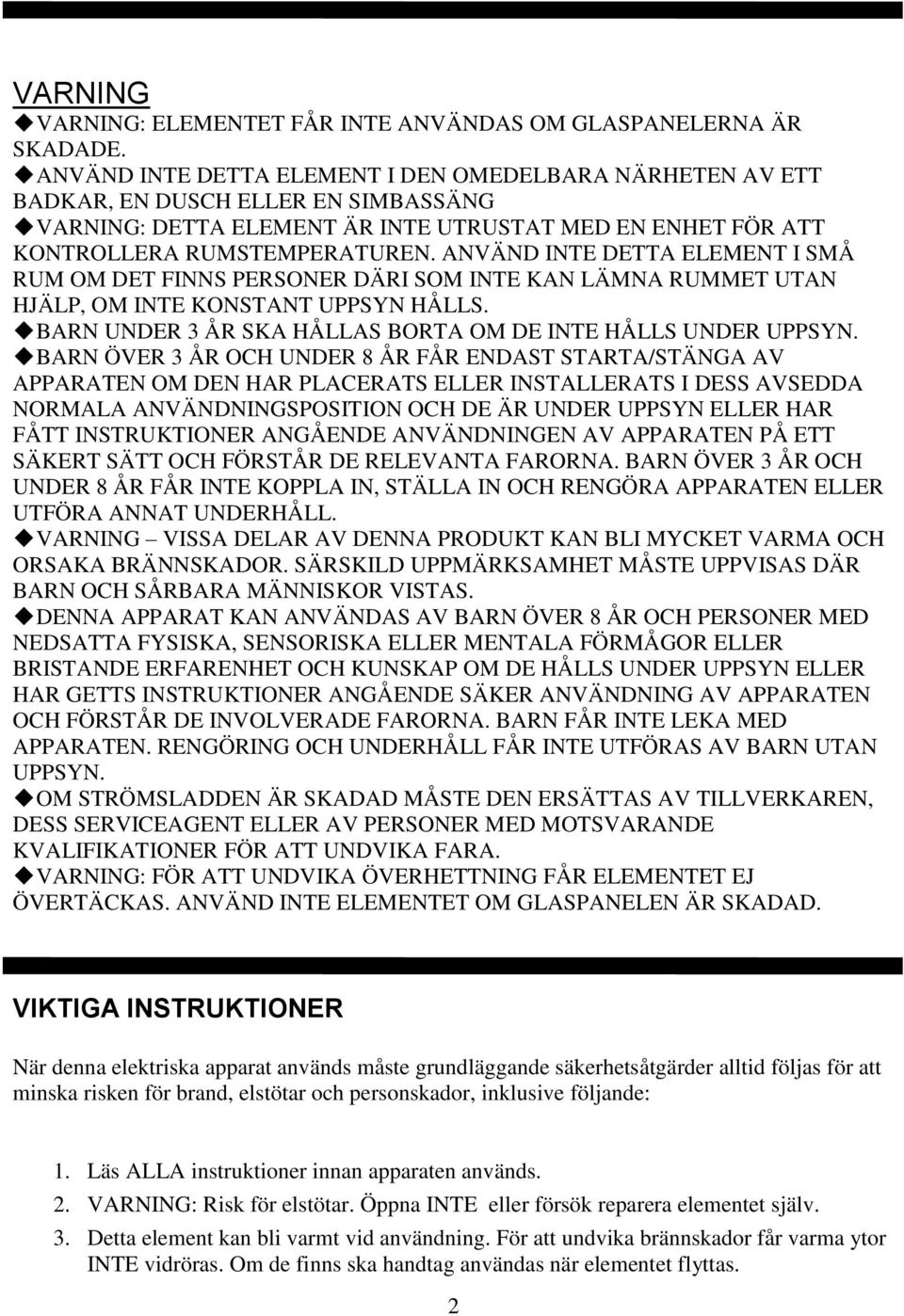

2 VARNING VARNING: ELEMENTET FÅR INTE ANVÄNDAS OM GLASPANELERNA ÄR SKADADE. ANVÄND INTE DETTA ELEMENT I DEN OMEDELBARA NÄRHETEN AV ETT BADKAR, EN DUSCH ELLER EN SIMBASSÄNG VARNING: DETTA ELEMENT ÄR INTE UTRUSTAT MED EN ENHET FÖR ATT KONTROLLERA RUMSTEMPERATUREN. ANVÄND INTE DETTA ELEMENT I SMÅ RUM OM DET FINNS PERSONER DÄRI SOM INTE KAN LÄMNA RUMMET UTAN HJÄLP, OM INTE KONSTANT UPPSYN HÅLLS. BARN UNDER 3 ÅR SKA HÅLLAS BORTA OM DE INTE HÅLLS UNDER UPPSYN. BARN ÖVER 3 ÅR OCH UNDER 8 ÅR FÅR ENDAST STARTA/STÄNGA AV APPARATEN OM DEN HAR PLACERATS ELLER INSTALLERATS I DESS AVSEDDA NORMALA ANVÄNDNINGSPOSITION OCH DE ÄR UNDER UPPSYN ELLER HAR FÅTT INSTRUKTIONER ANGÅENDE ANVÄNDNINGEN AV APPARATEN PÅ ETT SÄKERT SÄTT OCH FÖRSTÅR DE RELEVANTA FARORNA. BARN ÖVER 3 ÅR OCH UNDER 8 ÅR FÅR INTE KOPPLA IN, STÄLLA IN OCH RENGÖRA APPARATEN ELLER UTFÖRA ANNAT UNDERHÅLL. VARNING VISSA DELAR AV DENNA PRODUKT KAN BLI MYCKET VARMA OCH ORSAKA BRÄNNSKADOR. SÄRSKILD UPPMÄRKSAMHET MÅSTE UPPVISAS DÄR BARN OCH SÅRBARA MÄNNISKOR VISTAS. DENNA APPARAT KAN ANVÄNDAS AV BARN ÖVER 8 ÅR OCH PERSONER MED NEDSATTA FYSISKA, SENSORISKA ELLER MENTALA FÖRMÅGOR ELLER BRISTANDE ERFARENHET OCH KUNSKAP OM DE HÅLLS UNDER UPPSYN ELLER HAR GETTS INSTRUKTIONER ANGÅENDE SÄKER ANVÄNDNING AV APPARATEN OCH FÖRSTÅR DE INVOLVERADE FARORNA. BARN FÅR INTE LEKA MED APPARATEN. RENGÖRING OCH UNDERHÅLL FÅR INTE UTFÖRAS AV BARN UTAN UPPSYN. OM STRÖMSLADDEN ÄR SKADAD MÅSTE DEN ERSÄTTAS AV TILLVERKAREN, DESS SERVICEAGENT ELLER AV PERSONER MED MOTSVARANDE KVALIFIKATIONER FÖR ATT UNDVIKA FARA. VARNING: FÖR ATT UNDVIKA ÖVERHETTNING FÅR ELEMENTET EJ ÖVERTÄCKAS. ANVÄND INTE ELEMENTET OM GLASPANELEN ÄR SKADAD. VIKTIGA INSTRUKTIONER När denna elektriska apparat används måste grundläggande säkerhetsåtgärder alltid följas för att minska risken för brand, elstötar och personskador, inklusive följande: 1. Läs ALLA instruktioner innan apparaten används. 2. VARNING: Risk för elstötar. Öppna INTE eller försök reparera elementet själv. 3. Detta element kan bli varmt vid användning. För att undvika brännskador får varma ytor INTE vidröras. Om de finns ska handtag användas när elementet flyttas. 2

3 4. Håll brännbara material, så som möbler, kuddar, sängkläder, papper, kläder och gardiner minst 91 cm från elementets front och håll dem borta från sidorna, ovansidan och baksidan. Placera INTE handdukar eller andra föremål på elementet. 5. Extrem försiktighet är nödvändig när element används av eller i närheten av barn eller när elementet lämnas igång och utan övervakning. 6. Använd INTE elementet med en skadad sladd eller efter att elementet har fungerat felaktigt, har tappats eller skadats på något sätt. Återlämna elementet till en auktoriserad servicefacilitet för undersökning, elektrisk eller mekanisk justering, eller reparation. 7. Detta element är inte avsett att användas i badrum, tvättstugor och liknande inomhusplatser. Placera ALDRIG elementet där det kan trilla ner i ett badkar eller annan vattenbehållare. För att skydda mot elektriska faror får elementet INTE försänkas i vatten eller andra vätskor. 8. Vidrör INTE kontrollpanelen eller kontakten med en våt hand. 9. Placera INTE sladden under mattor. Övertäck INTE sladden med trasmattor, löpare eller liknande föremål. Placera sladden där folk inte rör sig och där den inte kommer snubblas över. 10. För INTE in främmande föremål i någon ventilations- eller utblåsöppning eftersom detta kan leda till elstötar, brand eller skada elementet. 11. För att minska brandrisken får luftintag eller -utblås INTE blockeras. Använd INTE på mjuka ytor, som en säng, där öppningar kan blockeras. 12. Ett element har varma och strömförande delar på insidan. Använd INTE i områden där bensin, färg, explosiva och/eller brandfarliga vätskor används eller förvaras. Håll apparaten borta från varma ytor och öppen eld. 13. Koppla alltid in element direkt i ett vägguttag. Använd aldrig med förlängningssladd eller grenuttag. 14. För att undvika brand och stötrisker ska apparaten anslutas direkt till ett V AC eluttag. 15. För att koppla ur elementet ska brytaren ställas på OFF och kontakten sedan avlägsnas ur uttaget. Dra i kontakten och INTE i själva sladden. 16. Koppla alltid ur apparaten innan den flyttas eller rengörs, eller när den inte används. 17. Elementet är endast avsett för hushållsanvändning i överensstämmelse med denna manual. Annan användning rekommenderas inte av tillverkaren och kan leda till brand, elstötar eller personskador. Användningen av tillbehör som inte rekommenderas eller som säljs av oauktoriserade försäljare kan vara farligt. 18. Använd alltid på en torr, plan yta. Använd endast på golvet. 19. Använd INTE utomhus. 20. VARNING: För att minska risken för brand eller elstötar ska denna apparat INTE användas tillsammans med en dimmer. 21. Försök INTE reparera eller justera apparatens elektriska eller mekaniska funktioner. Att göra så kommer att ogiltigförklara garantin. Insidan av apparaten innehåller inga delar som kan repareras av användare. Endast kvalificerad personal ska utföra sådant underhåll. 22. Anslut endast till korrekt jordade uttag. 23. Spara dessa instruktioner. 3

4 TEKNISK DATA Märkspänning Effekt Storlek Vikt VAC (50Hz) 1500W in. (W) x 4.72 in. (D) x in. (H) 20.6lbs SÄKERHETSFUNKTIONER Skydd mot att vältas Detta element är utrustat med ett vältskydd. Om elementet välts kommer en intern strömbrytare automatiskt stänga av elementet. När elementet sedan ställs upprätt igen kommer elementet starta om. För att fortsätta användningen ska elementet startas med den medföljande fjärrkontrollen eller på kontrollpanelen på elementet Överhettningsskydd Detta element är utrustat med ett överhettningsskydd. När elementets inre komponenter når en viss temperatur som kan orsaka överhettning och kanske brand kommer elementet automatiskt stängas av. VARNING: Detta element har en märkspänning på volt. Sladden har en kontakt som visat i A. En adapter lik den som visas i C finns tillgänglig för att ansluta tre-blads jordade kontakter till två-håls uttag. Jordstiftet på adaptern måste anslutas till en permanent jord så som ett korrekt jordat uttag. Adaptern ska inte användas om ett tre-håls jordat uttag finns tillgängligt 4 MOTVERKA INTE JORDNINGENS SÄKERHET.

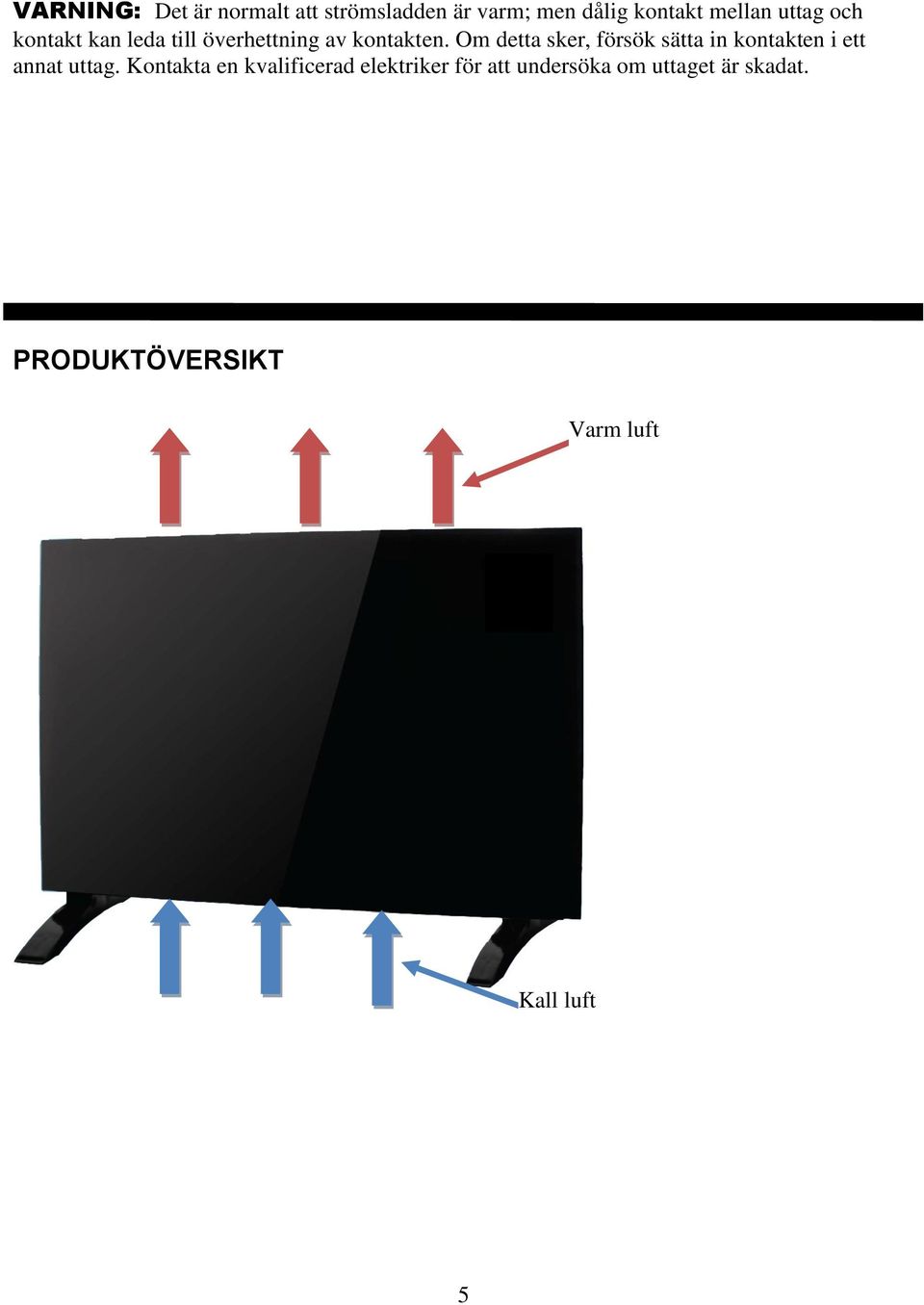

5 VARNING: Det är normalt att strömsladden är varm; men dålig kontakt mellan uttag och kontakt kan leda till överhettning av kontakten. Om detta sker, försök sätta in kontakten i ett annat uttag. Kontakta en kvalificerad elektriker för att undersöka om uttaget är skadat. PRODUKTÖVERSIKT Varm luft Kall luft 5

6 Kontrollpanel ANVÄNDNINGSINSTRUKTIONER Det finns två knappar på högersidan som kan användas för att ställa in värmen. En knapp är i ON läget när sidan med markeringen på (dvs. I, eller II) är intryckt och LED lampan på knappen lyser. Knapp 1 (I) ger 750W värmeeffekt Knapp 2 (II) ger 1500W värmeeffekt med knapp 1 ON 750W 1500W 6

7 FÖRPACKNINGENS INNEHÅLL 1 Panelelement 2 Plastfötter 4 Konsoler 8 Skruvar 1 Instruktionsmanual INSTALLATIONSINSTRUKTIONER INSTRUKTIONER FÖR FRISTÅENDE ANVÄNDNING När elementet används som fristående måste fötterna vara monterade och det måste stå i upprätt position. Det finns två plastfötter och åtta skruvar i förpackningen. 1. Ställ elementet på ett platt bord och placera botten av elementet i linje med bordskanten. 2. Montera de 2 fötterna på botten av elementet. 3. Sätt in 4 skruvar i hålen vid varje fot. 4. Fäst skruvarna med en skruvmejsel. 5. När detta är gjort kan elementet placeras på golvet och är redo att användas. INSTRUKTIONER FÖR VÄGGMONTERING Varning: elementet måste installeras åtminstone 0.5 m ovan golvet och 1.0 m under taket. Fötterna måste avlägsnas innan apparaten monteras på väggen. 1. Mät avståndet mellan de två springorna på baksidan av apparaten (se bild A). 2. Borra två hål med samma avstånd i väggen och sätt in en plugg i varje borrat hål. Placera konsolerna mot hålen enligt bild B och fäst dem i denna position med de medföljande skruvarna. 3. Innan apparaten fästs på konsolerna ska de två andra konsolerna fästas på undersidan av apparaten enligt bild C. 4. Fäst apparaten på väggen. För att göra så ska den hållas så att springorna vänder mot konsolerna; sätt in apparaten halvvägs på konsolerna tills apparaten kan sjunka ner i spåren i konsolerna. 5. Så fort apparaten är korrekt placerad ska positionen av hålen på varje konsol under apparaten markeras med en penna. 6. Plocka bort apparaten genom att följa instruktionerna i punkt 4 baklänges. 7. Borra ett hål i väggen på varje prick som du precis markerade och sätt in en plugg i varje hål. 7

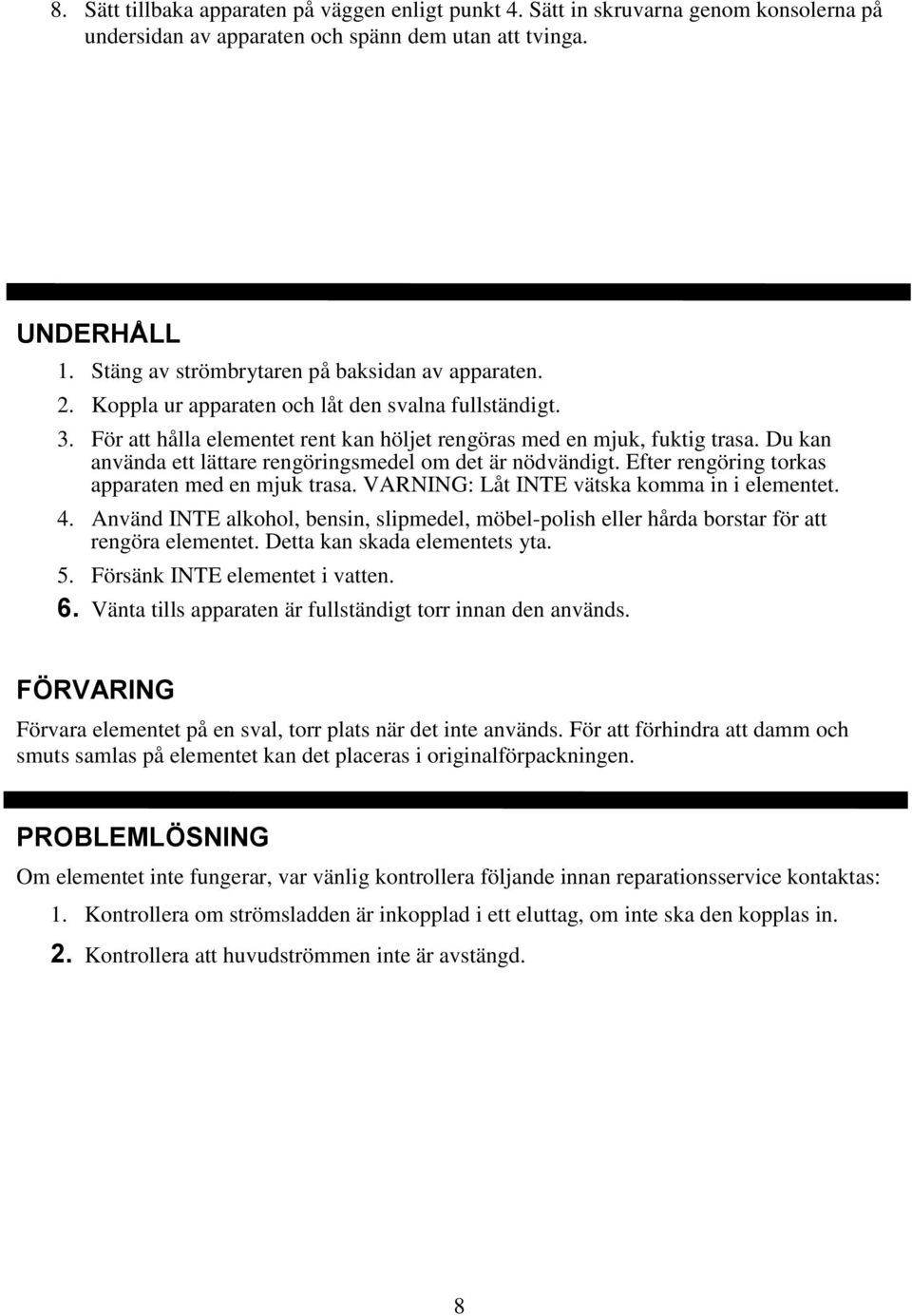

8 8. Sätt tillbaka apparaten på väggen enligt punkt 4. Sätt in skruvarna genom konsolerna på undersidan av apparaten och spänn dem utan att tvinga. UNDERHÅLL 1. Stäng av strömbrytaren på baksidan av apparaten. 2. Koppla ur apparaten och låt den svalna fullständigt. 3. För att hålla elementet rent kan höljet rengöras med en mjuk, fuktig trasa. Du kan använda ett lättare rengöringsmedel om det är nödvändigt. Efter rengöring torkas apparaten med en mjuk trasa. VARNING: Låt INTE vätska komma in i elementet. 4. Använd INTE alkohol, bensin, slipmedel, möbel-polish eller hårda borstar för att rengöra elementet. Detta kan skada elementets yta. 5. Försänk INTE elementet i vatten. 6. Vänta tills apparaten är fullständigt torr innan den används. FÖRVARING Förvara elementet på en sval, torr plats när det inte används. För att förhindra att damm och smuts samlas på elementet kan det placeras i originalförpackningen. PROBLEMLÖSNING Om elementet inte fungerar, var vänlig kontrollera följande innan reparationsservice kontaktas: 1. Kontrollera om strömsladden är inkopplad i ett eluttag, om inte ska den kopplas in. 2. Kontrollera att huvudströmmen inte är avstängd. 8
