1 Badrumselement med handdukstork Modell: ETG500-, ETG700-, ETG900-, ETG100- och ETG100A-serien Bilden är endast avsedd som referens. Bilden överensstämmer inte nödvändigtvis med produkten i kartongen. Läs anvisningarna noga innan produkten används. Ningbo Yinzhou Redwood Electric Manufactory Co., Ltd. Panlong Village and Tiantong Village, Wuxiang Town, Yinzhou District, Ningbo City , Kina

2 Produkt i kartongen: När kartongen öppnats ska det kontrolleras att inget saknas i förpackningen: B C D A ARTNR NAMN ANTAL A Badrumselement 1 st B Krok 2 st C Expanderskruv 4 st D Skruv 4 st Produktspecifikation och modell Modell Uteffekt(W) Frekvens Märkspänning Kapslingsklass ETG Hz 220~240 V IP24 ETG Hz 220~240 V IP24 ETG Hz 220~240 V IP24 ETG Hz 220~240 V IP24 ETG100A Hz 220~240 V IP24

modell Modell Uteffekt(W) Frekvens Märkspänning Kapslingsklass ETG500 500 50 Hz 220~240 V IP24 ETG700 700 50

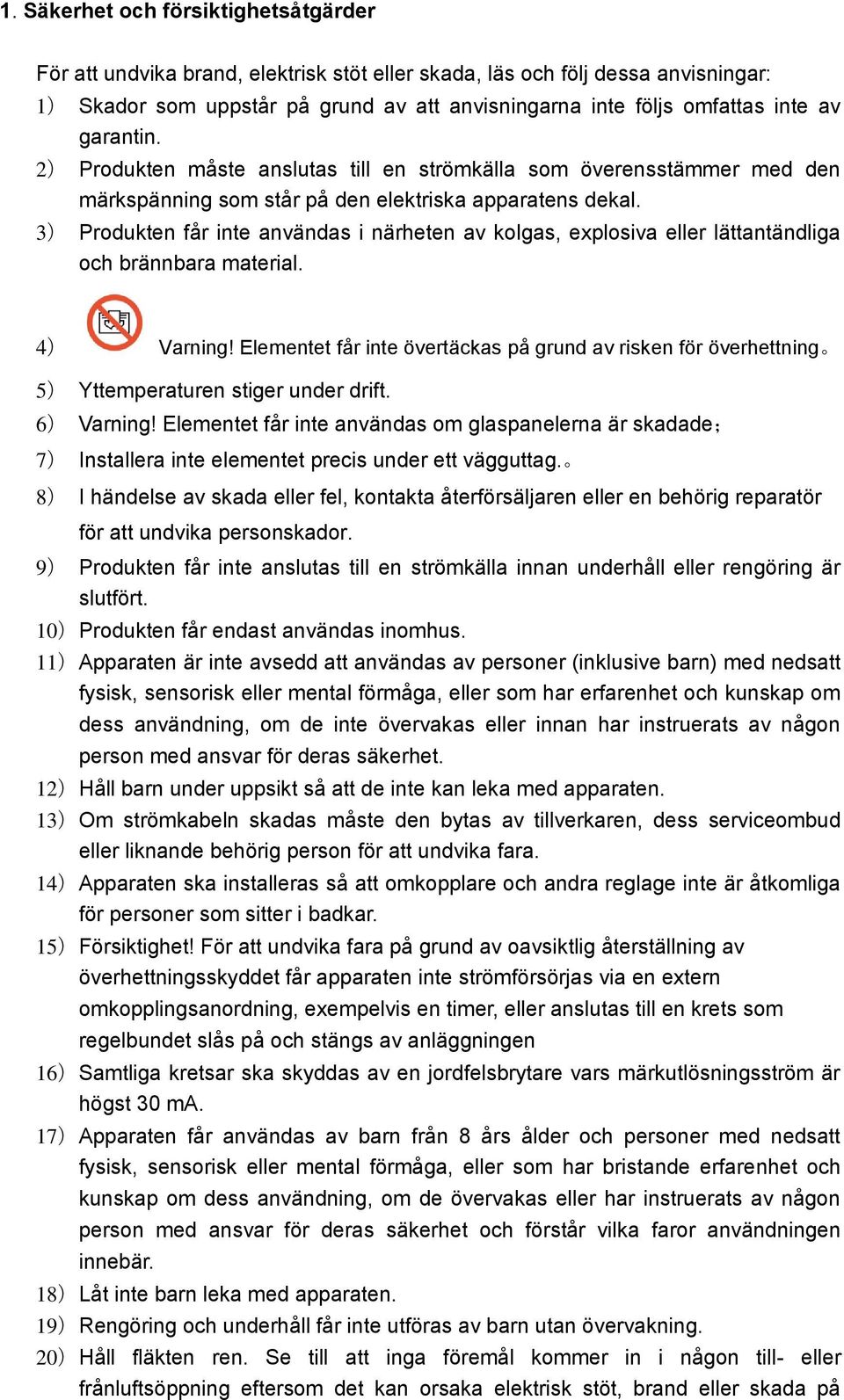

3 1. Säkerhet och försiktighetsåtgärder För att undvika brand, elektrisk stöt eller skada, läs och följ dessa anvisningar: 1) Skador som uppstår på grund av att anvisningarna inte följs omfattas inte av garantin. 2) Produkten måste anslutas till en strömkälla som överensstämmer med den märkspänning som står på den elektriska apparatens dekal. 3) Produkten får inte användas i närheten av kolgas, explosiva eller lättantändliga och brännbara material. 4) Varning! Elementet får inte övertäckas på grund av risken för överhettning 5) Yttemperaturen stiger under drift. 6) Varning! Elementet får inte användas om glaspanelerna är skadade; 7) Installera inte elementet precis under ett vägguttag. 8) I händelse av skada eller fel, kontakta återförsäljaren eller en behörig reparatör för att undvika personskador. 9) Produkten får inte anslutas till en strömkälla innan underhåll eller rengöring är slutfört. 10)Produkten får endast användas inomhus. 11)Apparaten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som har erfarenhet och kunskap om dess användning, om de inte övervakas eller innan har instruerats av någon person med ansvar för deras säkerhet. 12)Håll barn under uppsikt så att de inte kan leka med apparaten. 13)Om strömkabeln skadas måste den bytas av tillverkaren, dess serviceombud eller liknande behörig person för att undvika fara. 14)Apparaten ska installeras så att omkopplare och andra reglage inte är åtkomliga för personer som sitter i badkar. 15)Försiktighet! För att undvika fara på grund av oavsiktlig återställning av överhettningsskyddet får apparaten inte strömförsörjas via en extern omkopplingsanordning, exempelvis en timer, eller anslutas till en krets som regelbundet slås på och stängs av anläggningen 16)Samtliga kretsar ska skyddas av en jordfelsbrytare vars märkutlösningsström är högst 30 ma. 17)Apparaten får användas av barn från 8 års ålder och personer med nedsatt fysisk, sensorisk eller mental förmåga, eller som har bristande erfarenhet och kunskap om dess användning, om de övervakas eller har instruerats av någon person med ansvar för deras säkerhet och förstår vilka faror användningen innebär. 18)Låt inte barn leka med apparaten. 19)Rengöring och underhåll får inte utföras av barn utan övervakning. 20)Håll fläkten ren. Se till att inga föremål kommer in i någon till- eller frånluftsöppning eftersom det kan orsaka elektrisk stöt, brand eller skada på

3) Produkten får inte användas i närheten av kolgas, explosiva eller lättantändliga och brännbara material. 4) Varning!

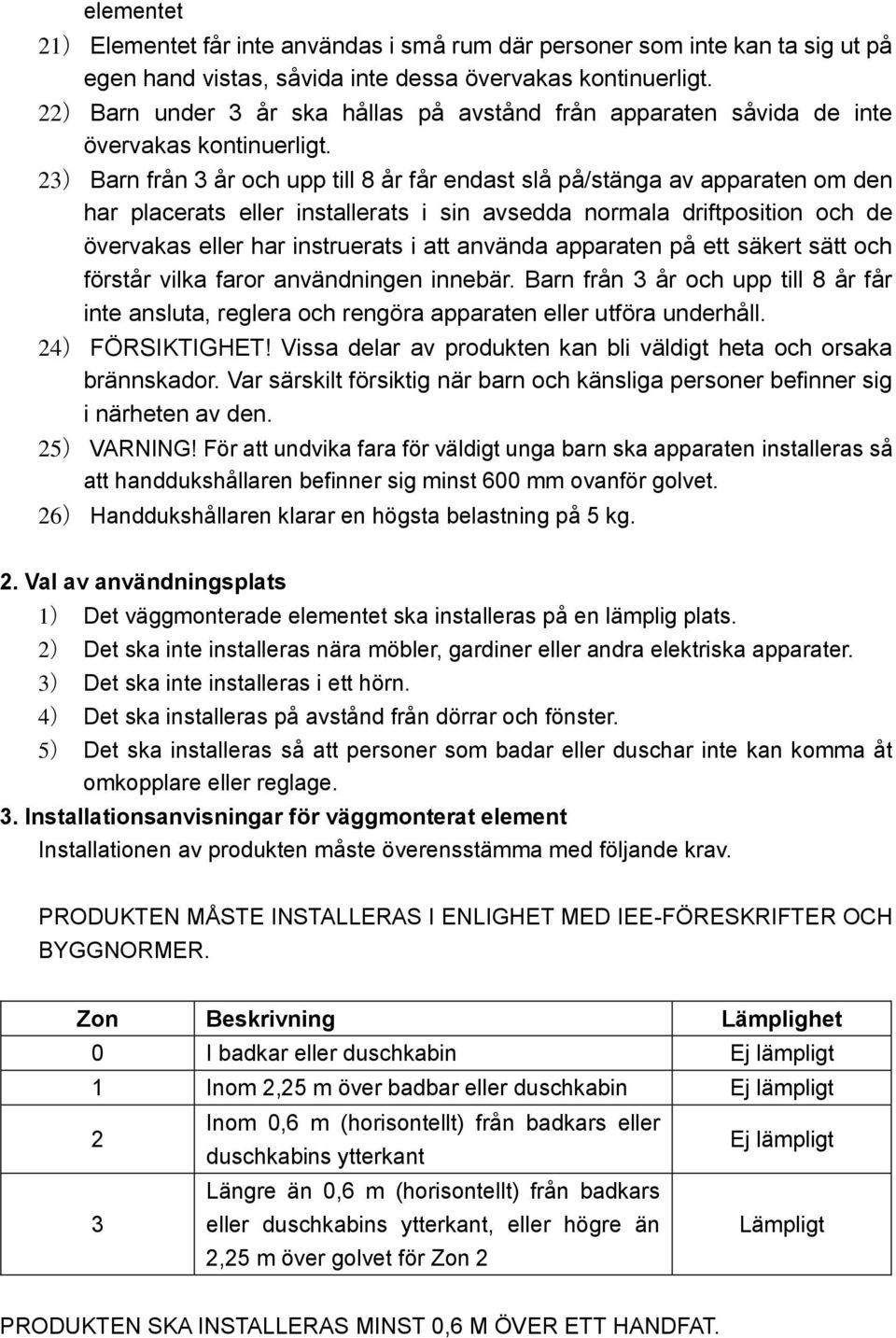

4 elementet 21) Elementet får inte användas i små rum där personer som inte kan ta sig ut på egen hand vistas, såvida inte dessa övervakas kontinuerligt. 22) Barn under 3 år ska hållas på avstånd från apparaten såvida de inte övervakas kontinuerligt. 23) Barn från 3 år och upp till 8 år får endast slå på/stänga av apparaten om den har placerats eller installerats i sin avsedda normala driftposition och de övervakas eller har instruerats i att använda apparaten på ett säkert sätt och förstår vilka faror användningen innebär. Barn från 3 år och upp till 8 år får inte ansluta, reglera och rengöra apparaten eller utföra underhåll. 24) FÖRSIKTIGHET! Vissa delar av produkten kan bli väldigt heta och orsaka brännskador. Var särskilt försiktig när barn och känsliga personer befinner sig i närheten av den. 25) VARNING! För att undvika fara för väldigt unga barn ska apparaten installeras så att handdukshållaren befinner sig minst 600 mm ovanför golvet. 26) Handdukshållaren klarar en högsta belastning på 5 kg. 2. Val av användningsplats 1) Det väggmonterade elementet ska installeras på en lämplig plats. 2) Det ska inte installeras nära möbler, gardiner eller andra elektriska apparater. 3) Det ska inte installeras i ett hörn. 4) Det ska installeras på avstånd från dörrar och fönster. 5) Det ska installeras så att personer som badar eller duschar inte kan komma åt omkopplare eller reglage. 3. Installationsanvisningar för väggmonterat element Installationen av produkten måste överensstämma med följande krav. PRODUKTEN MÅSTE INSTALLERAS I ENLIGHET MED IEE-FÖRESKRIFTER OCH BYGGNORMER. Zon Beskrivning Lämplighet 0 I badkar eller duschkabin Ej lämpligt 1 Inom 2,25 m över badbar eller duschkabin Ej lämpligt 2 Inom 0,6 m (horisontellt) från badkars eller duschkabins ytterkant Ej lämpligt 3 Längre än 0,6 m (horisontellt) från badkars eller duschkabins ytterkant, eller högre än 2,25 m över golvet för Zon 2 Lämpligt PRODUKTEN SKA INSTALLERAS MINST 0,6 M ÖVER ETT HANDFAT.

23) Barn från 3 år och upp till 8 år får endast slå på/stänga av apparaten om den har placerats eller installerats i sin avsedda normala driftposition och de övervakas eller har instruerats i att

5 Zon 2 Zon 3 Utanför zoner Zon 1 Zon 2 2,25 m Zon 3 Utanför zoner Zon 0 0,60m 2,40m VI REKOMMENDERAR INTE ATT SPOTLIGHTS ANVÄNDS I BADRUM PÅ GRUND AV RISKEN FÖR GLASBITAR OM EN LAMPA GÅR SÖNDER. OM DU VILL MONTERA PRODUKTEN I ETT BADRUM ÄR DEN DOCK LÄMPLIG FÖR ANVÄNDNING I ZON 3 OCH UTANFÖR ZONERNA ENLIGT DIAGRAMMET. 1) Om du vill installera produkten på väggen, håll avståndet från brunnsytan enligt Figur 1-1. Figur 1-1 Figur 1-2 2) Fäst de 2 krokarna på väggen med de expanderskruvar som ingår i produktens tillbehörspåse. Avståndet visas i Figur 1-3. Gör först ett märke när installationsplatsen bestämts. Borra 4 hål i väggen enligt Figur 1-4.

1) Om du vill installera produkten på väggen, håll avståndet från brunnsytan enligt Figur 1-1.

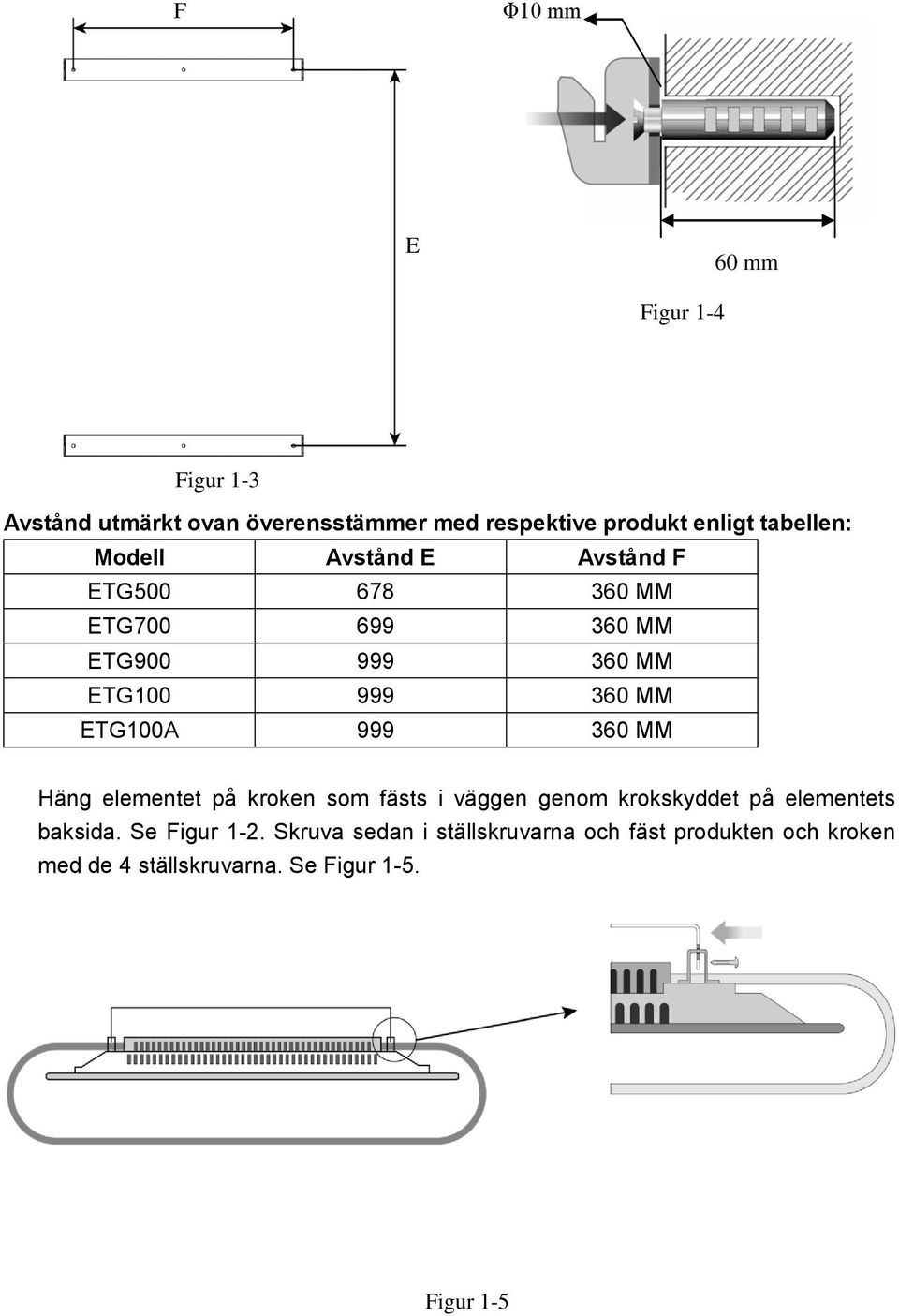

F Φ10 mm E 60 mm Figur 1-4 Figur 1-3 Avstånd utmärkt ovan överensstämmer med respektive produkt enligt tabellen: Modell Avstånd E Avstånd F ETG500 678 360 MM ETG700 699 360 MM ETG900 999 360 MM

6 F Φ10 mm E 60 mm Figur 1-4 Figur 1-3 Avstånd utmärkt ovan överensstämmer med respektive produkt enligt tabellen: Modell Avstånd E Avstånd F ETG MM ETG MM ETG MM ETG MM ETG100A MM Häng elementet på kroken som fästs i väggen genom krokskyddet på elementets baksida. Se Figur 1-2. Skruva sedan i ställskruvarna och fäst produkten och kroken med de 4 ställskruvarna. Se Figur 1-5. Figur 1-5

ETG100A 999 360 MM Häng elementet på kroken som fästs i väggen genom krokskyddet på elementets baksida.

7 4. Beskrivning av kontrollpanel: LCD-skärm Ström Upp Ned Komfort Handdukstorkn ing 5.Beskrivning av knappar: (1)Strömknapp: När strömkällan anslutits trycker du på ( ) för att aktivera vänteläget. När elementet är igång trycker du på ( ) för att aktivera vänteläget. Om elementet stängs av och slås på igen trycker du på ( ) för att återgå till drifttillståndet före strömavbrottet. (2) och : a. I värmningsläge, tryck på och för att reglera område 1 5. Med en tryckning ökas eller minskas området med 1 steg. Om ingen åtgärd utförs på en stund bekräftas det valda området. Det nya området sparas i maskinen. (3)Tryck kortvarigt på ( )för att aktivera värmningsläget. I värmningsläget, tryck på den här knappen för att avsluta läget och aktivera vänteläget. (4)Tryck kortvarigt på ( ) för att aktivera läget för handdukstorkning. I läget för handdukstorkning, tryck på den här knappen för att avsluta läget och aktivera vänteläget. och är inaktiverade i läget för handdukstorkning.

I värmningsläge, tryck på och för att reglera område 1 5. Med en tryckning ökas eller minskas området med 1 steg. Om ingen åtgärd utförs på en stund bekräftas det valda området.

8 6. LCD-skärm: Komfort Effektområde Handdukstorknin g 7. Driftanvisningar: 1) Påslagning: Tryck på strömknappen. Strömindikatorn tänds 2) Tryck på för att starta maskinen, tryck på för att aktivera värmningsläget. Då visas och. -standard är område 5, vilket visas i Figur 1-6. Tryck på + eller - för att reglera området. Tryck på + eller - för att öka eller minska området med 1 steg. Område 1 är lägst. Figur 1-6 3)Tryck på för att starta maskinen, tryck sedan på för att aktivera läget för handdukstorkning. Handdukshållarens stänger värms separat. visas och elementet startas enligt Figur 1-7. Eller i -komfortläge, tryck på för att aktivera läget för handdukstorkning. visas och elementet startas enligt Figur 1-8 Figur 1-7 Figur 1-8 4)I alla lägen försätts elementet i vänteläge, driften stoppas och det aktuella läget sparas om du trycker på strömknappen. Om du trycker på startas elementet i

Tryck på + eller - för att reglera området. Tryck på + eller - för att öka eller minska området med 1 steg. Område 1 är lägst.

9 samma läge. 8. Dagligt underhåll och rengöring Torka höljets yta med en mjuk duk eller särskild rengöringsduk för glas. Före rengöring eller underhåll ska strömkabeln lossas och maskinhuset hinna svalna helt. Använd inte handdukshållaren före torkning och efter rengöring. 9. Felsökning - Kontrollera att strömkabeln är ansluten; - Kontrollera att produkten strömförsörjs. Kontakta teknisk service om problemet kvarstår efter att ovanstående kontrollerats. 10. Miljöhänsyn Avyttra inte elektriska apparater bland vanligt hushållsavfall, utan lämna in dem på en miljöstation för återvinning. Kontakta din kommun om du är osäker på hur apparaten ska avyttras. Om elektriska apparater hamnar på soptippar kan farliga ämnen läcka ut i grundvattnet och hamna i näringskedjan, med risk för hälsa och välbefinnande. När gamla apparater byts ut mot nya är återförsäljaren förpliktigad att återta den gamla apparaten för återvinning.

Felsökning - Kontrollera att strömkabeln är ansluten; - Kontrollera att produkten strömförsörjs. Kontakta teknisk service om problemet kvarstår efter att ovanstående kontrollerats. 10.
