Installationshandbok. Elektronisk skrivtavla. (för behörig servicepersonal) Svenska. Modellnummer UB-7325

Transkript

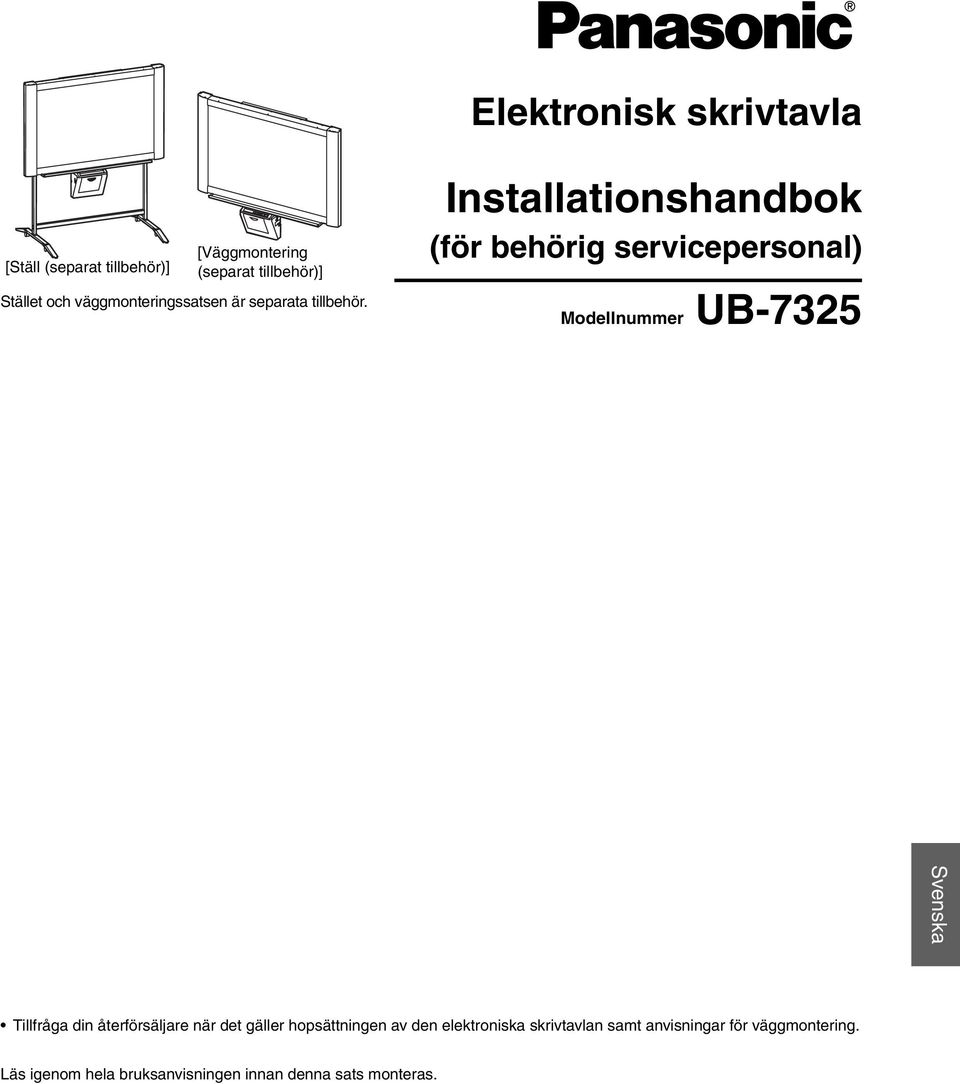

1 Elektronisk skrivtavla [Ställ (separat tillbehör)] [Väggmontering (separat tillbehör)] Stället och väggmonteringssatsen är separata tillbehör. Installationshandbok (för behörig servicepersonal) Modellnummer UB-735 Svenska Tillfråga din återförsäljare när det gäller hopsättningen av den elektroniska skrivtavlan samt anvisningar för väggmontering. Läs igenom hela bruksanvisningen innan denna sats monteras.

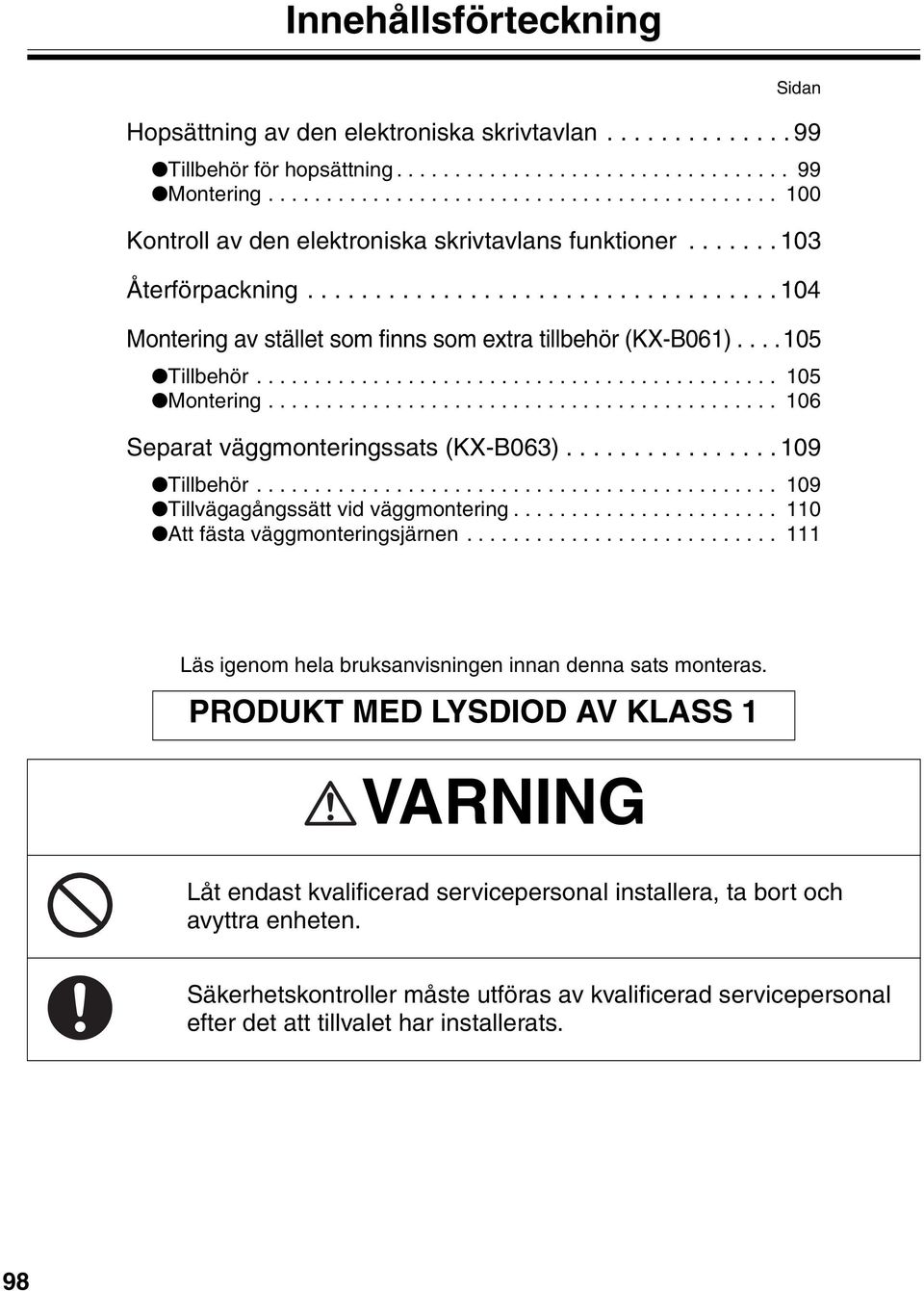

2 Innehållsförteckning Sidan Hopsättning av den elektroniska skrivtavlan Tillbehör för hopsättning Montering Kontroll av den elektroniska skrivtavlans funktioner Återförpackning Montering av stället som finns som extra tillbehör (KX-B06) Tillbehör Montering Separat väggmonteringssats (KX-B063) Tillbehör Tillvägagångssätt vid väggmontering Att fästa väggmonteringsjärnen Läs igenom hela bruksanvisningen innan denna sats monteras. PRODUKT MED LYSDIOD AV KLASS VARNING Låt endast kvalificerad servicepersonal installera, ta bort och avyttra enheten. Säkerhetskontroller måste utföras av kvalificerad servicepersonal efter det att tillvalet har installerats. 98

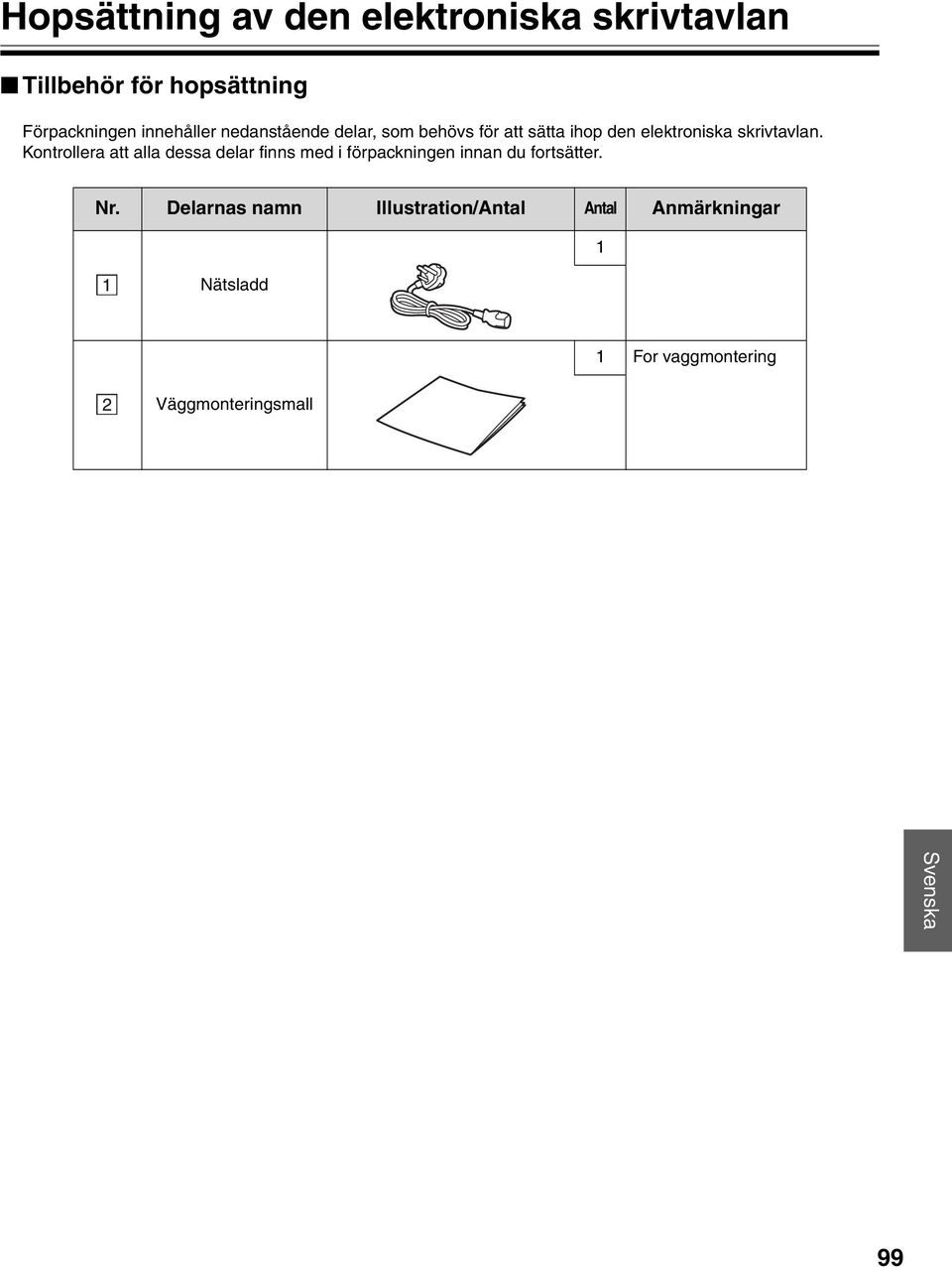

3 Hopsättning av den elektroniska skrivtavlan Tillbehör för hopsättning Förpackningen innehåller nedanstående delar, som behövs för att sätta ihop den elektroniska skrivtavlan. Kontrollera att alla dessa delar finns med i förpackningen innan du fortsätter. Nr. Delarnas namn Illustration/Antal Antal Anmärkningar Nätsladd For vaggmontering Väggmonteringsmall Svenska 99

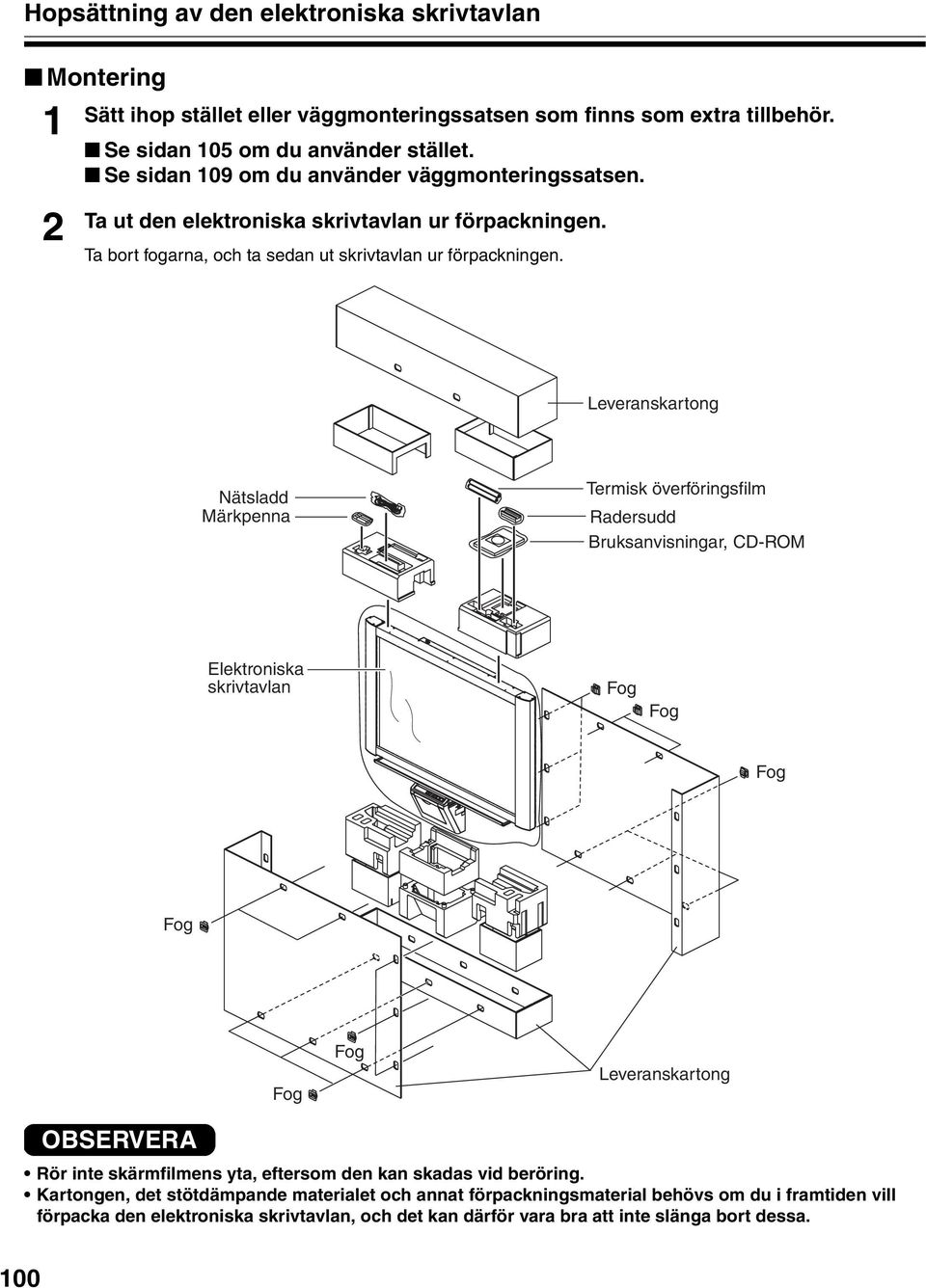

4 Hopsättning av den elektroniska skrivtavlan Montering Sätt ihop stället eller väggmonteringssatsen som finns som extra tillbehör. Se sidan 05 om du använder stället. Se sidan 09 om du använder väggmonteringssatsen. Ta ut den elektroniska skrivtavlan ur förpackningen. Ta bort fogarna, och ta sedan ut skrivtavlan ur förpackningen. Leveranskartong Nätsladd Märkpenna Termisk överföringsfilm Radersudd Bruksanvisningar, CD-ROM Elektroniska skrivtavlan Leveranskartong OBSERVERA Rör inte skärmfilmens yta, eftersom den kan skadas vid beröring. Kartongen, det stötdämpande materialet och annat förpackningsmaterial behövs om du i framtiden vill förpacka den elektroniska skrivtavlan, och det kan därför vara bra att inte slänga bort dessa. 00

5 Hopsättning av den elektroniska skrivtavlan 3 Installera den elektroniska skrivtavlan. Installera den elektroniska skrivtavlan genom att använda antingen stället (separat tillbehör) eller väggmonteringssatsen (separat tillbehör). Montering på stället (separat tillbehör) ) Häng upp skrivtavlan på det separat tillgängliga stället. Montering med väggmonteringssatsen (separat tillbehör) ) Häng upp skrivtavlan på de separat tillgängliga väggmonteringsjärnen. A B ) Fäst väggmonteringsjärnen i skrivtavlan med de två vingbultar (M5 x mm) som medföljer väggmonteringssatsen (separat tillbehör). Den elektroniska skrivtavlan kan monteras 00 mm högre än upphängningsposition A, genom att hänga den med vingbultarna B. ) Fäst monteringsjärnen i skrivtavlan med de två vingbultar (M5 x mm) som medföljer stället (separat tillbehör). Svenska OBSERVERA Undvik att utsätta skrivtavlan för slag eller fysiska stötar vid monteringen. Det kan orsaka att den inbyggda lampan går sönder eller att andra skador uppstår. Efter monteringen bör du gradvis tynga ner på skrivtavlan med din kroppstyngd, för att kontrollera att väggen är tillräckligt stark för att hålla upp den. 0

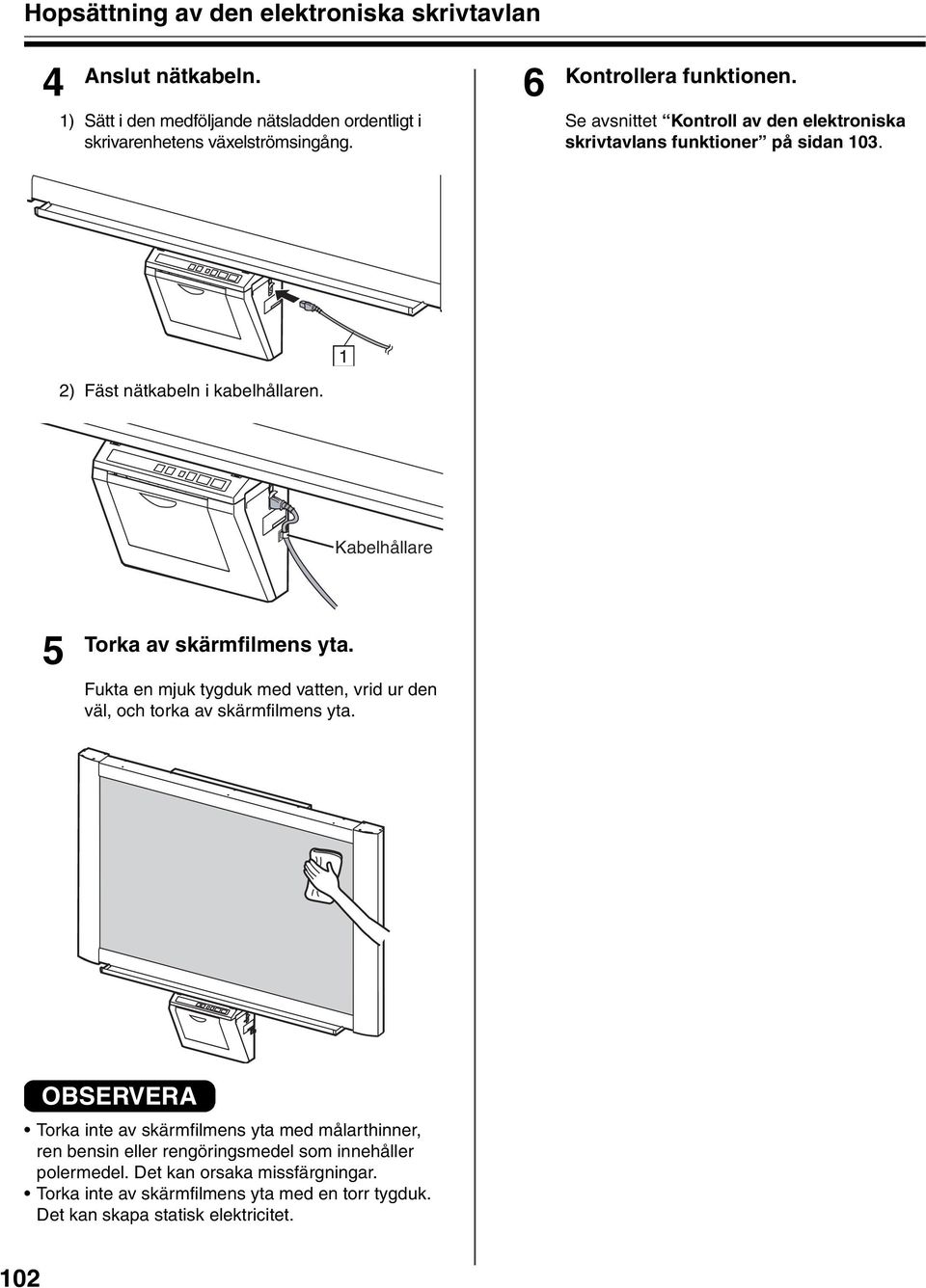

6 Hopsättning av den elektroniska skrivtavlan 4 Anslut nätkabeln. ) Sätt i den medföljande nätsladden ordentligt i skrivarenhetens växelströmsingång. 6 Kontrollera funktionen. Se avsnittet Kontroll av den elektroniska skrivtavlans funktioner på sidan 03. ) Fäst nätkabeln i kabelhållaren. Kabelhållare 5 Torka av skärmfilmens yta. Fukta en mjuk tygduk med vatten, vrid ur den väl, och torka av skärmfilmens yta. OBSERVERA Torka inte av skärmfilmens yta med målarthinner, ren bensin eller rengöringsmedel som innehåller polermedel. Det kan orsaka missfärgningar. Torka inte av skärmfilmens yta med en torr tygduk. Det kan skapa statisk elektricitet. 0

7 Kontroll av den elektroniska skrivtavlans funktioner Utför de manövrer som anges i följande tabell efter att den elektroniska skrivtavlan väl är hopsatt, för att kontrollera att den fungerar på rätt sätt. Steg Symptom Punkter att kontrollera Lösningar Sätt på strömbrytaren. blinkar efter att tänds. (Normal funktion) (I annat fall) Kontrollera nätsladden och andra kablar. (Se steg 4 på sidan 0.) Öppna skrivardörren, fäst den termiska överföringsfilmen (tillbehör), och stäng sedan skrivardörren igen. Förfarande för isättning av termisk överföringsfilm (se sidan 78 i bruksanvisningen) 3 Öppna pappersluckan, sätt i vanligt A4 provpapper och stäng sedan pappersluckan. Förfarande för Iaddning av kopieringspapper (se sidan 79 i bruksanvisningen) blinkar. (Normal funktion) (I annat fall) Kontrollera den termiska överföringsfilmen. tänds. (Normal funktion) (I annat fall) Kontrollera kopieringspapperet. 4 Öppna skrivarluckan. blinkar. (Normal funktion) (I annat fall) * 5 Stäng skrivarluckan. tänds. (Normal funktion) (I annat fall) * 6 Tryck på. Tryck på. 7 Använd märkpennan (tillbehör) för att rita ett stort som fyller upp hela den kopieringsbara ytan på skärmfilmen. Kopieringsbart område (se sidan 75 i bruksanvisningen) Tryck på två gånger. Tryck på. 8 Tryck på för att förflytta skärmfilmens yta.skriv bokstäver e.d. med märkpennan. Tryck på en gång. Tryck på. 9 Tryck på en gång. Skärmen matas fram. (Normal funktion) Skärmfilmen matas inte fram jämnt. * Det hörs konstiga ljud. tänds och enheten gör tre (Normal funktion) kopior. Enheten gör inte tre kopior. * Hela det läsbara området skrivs inte ut. Det hörs konstiga ljud eller det uppstår papperstrassel under utskriftsprocessen. Flera ark papper matas igenom samtidigt. Indikatorn för kontrast/återstående film tänds, och en kopia görs. Indikatorn för kontrast/återstående film tänds inte. Bilden skrivs inte ut som den ska. Det uppstår konstiga märken på kopieringspapperet (t. ex. ränder eller linjer). (Normal funktion) Indikatorn för kontrast/återstående (Normal funktion) film slocknar. (I annat fall) * * Svenska * Kontakta den affär eller återförsäljare som enheten köptes ifrån. 03

8 Återförpackning Genomför monteringssteg till 4 på sidorna 00-0 i omvänd ordning för att återpacka den elektroniska skrivtavlan och tillbehören. Använd kopplingarna för att sätta ihop leveranskartongen. Leveranskartong Nätsladd Märkpenna Termisk överföringsfilm Radersudd Bruksanvisningar, CD-ROM Elektroniska skrivtavlan Leveranskartong OBSERVERA Rör inte skärmfilmens yta, eftersom den kan skadas vid beröring. 04

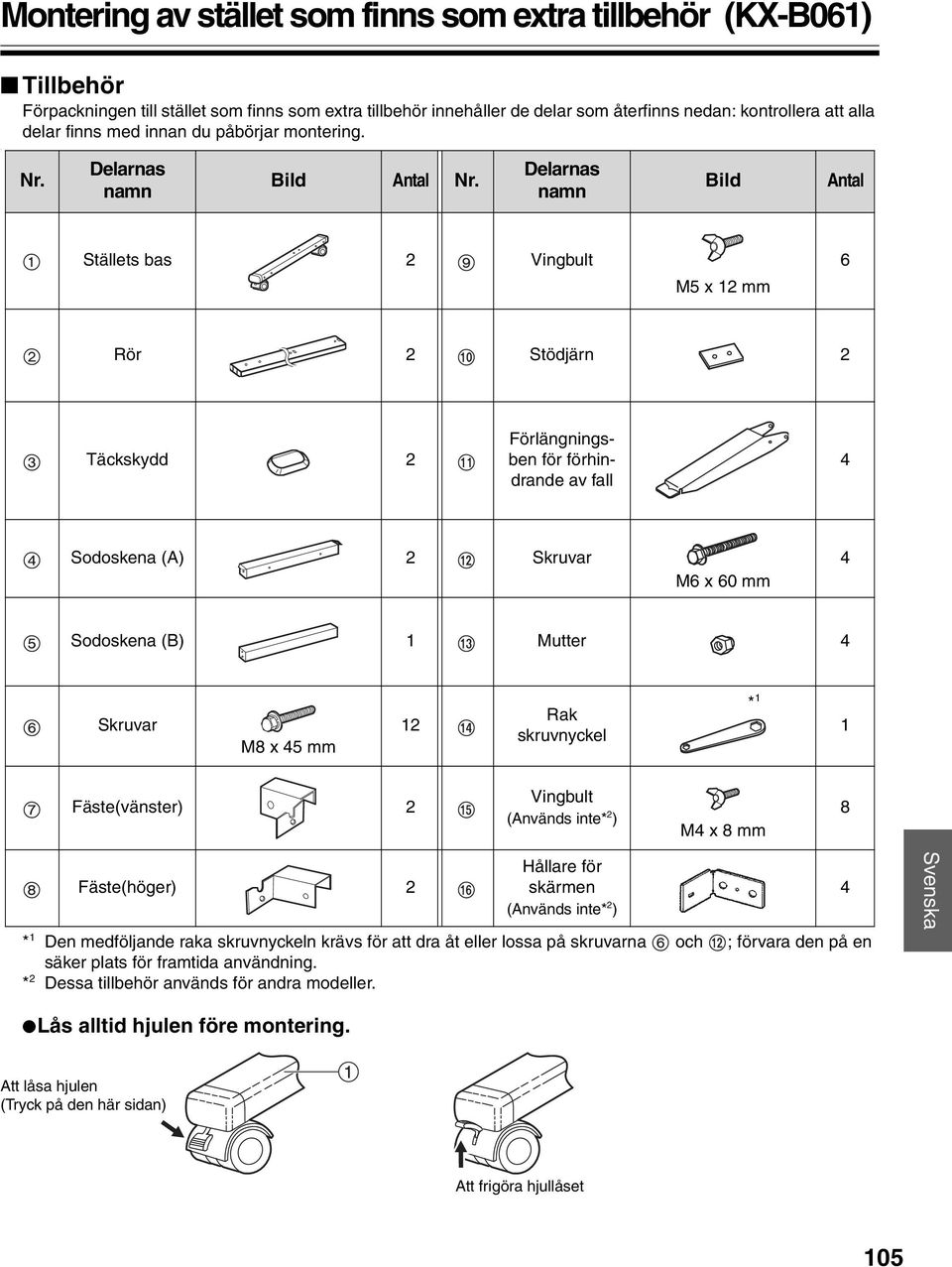

9 Montering av stället som finns som extra tillbehör (KX-B06) Tillbehör Förpackningen till stället som finns som extra tillbehör innehåller de delar som återfinns nedan: kontrollera att alla delar finns med innan du påbörjar montering.. Nr. Delarnas namn Bild Antal Nr. Delarnas namn Bild Antal Ställets bas Vingbult M5 x mm 6 Rör Stödjärn Täckskydd Förlängningsben för förhindrande av fall 4 Sodoskena (A) Skruvar M6 x 60 mm 4 Sodoskena (B) Mutter 4 Skruvar M8 x 45 mm Rak skruvnyckel * Fäste(vänster) Vingbult (Används inte* ) M4 x 8 mm 8 Fäste(höger) Hållare för skärmen (Används inte* ) * Den medföljande raka skruvnyckeln krävs för att dra åt eller lossa på skruvarna och ; förvara den på en säker plats för framtida användning. * Dessa tillbehör används för andra modeller. 4 Svenska Lås alltid hjulen före montering. Att låsa hjulen (Tryck på den här sidan) Att frigöra hjullåset 05

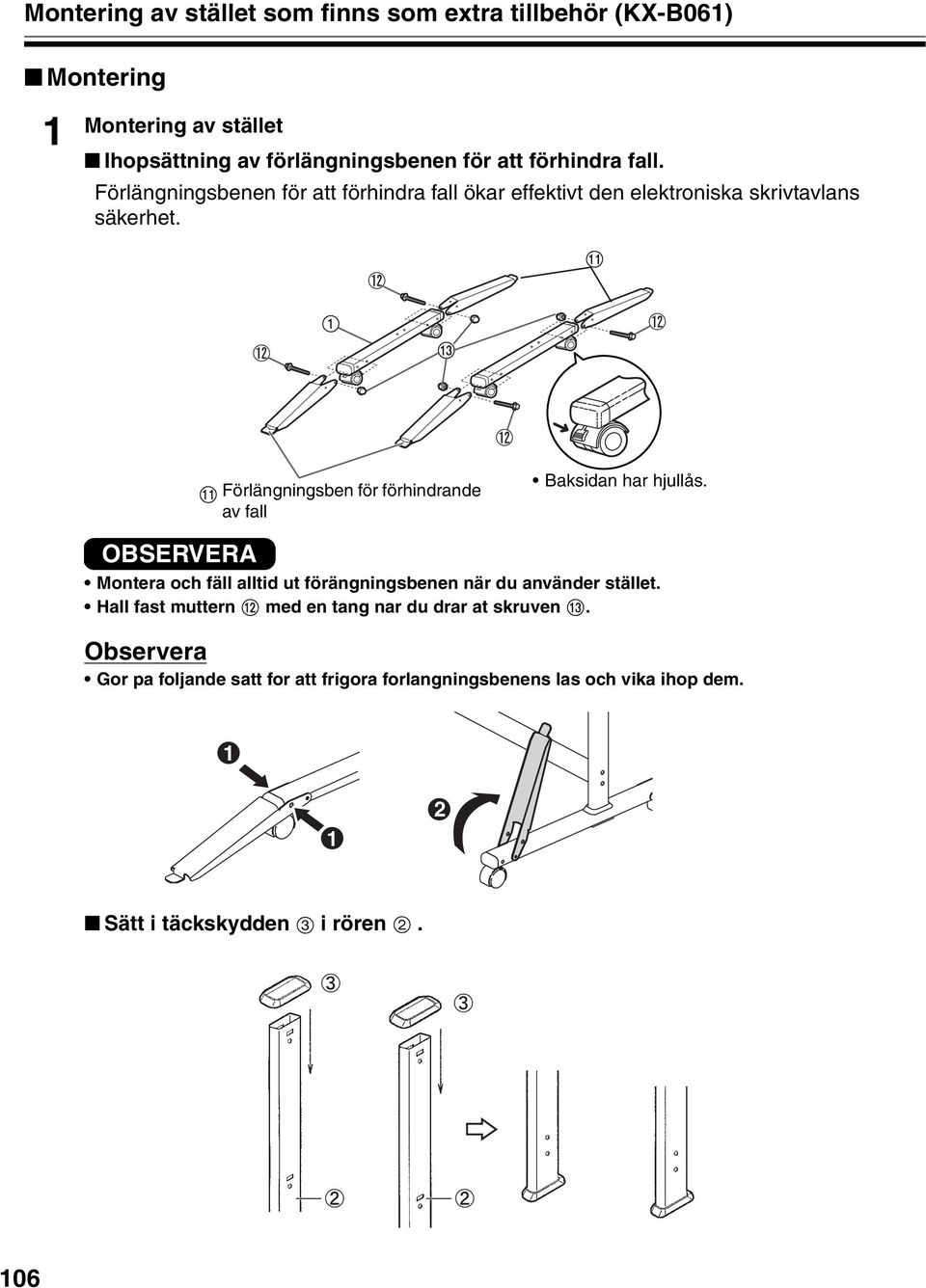

10 Montering av stället som finns som extra tillbehör (KX-B06) Montering Montering av stället Ihopsättning av förlängningsbenen för att förhindra fall. Förlängningsbenen för att förhindra fall ökar effektivt den elektroniska skrivtavlans säkerhet. Förlängningsben för förhindrande av fall Baksidan har hjullås. OBSERVERA Montera och fäll alltid ut förängningsbenen när du använder stället. Hall fast muttern med en tang nar du drar at skruven. Observera Gor pa foljande satt for att frigora forlangningsbenens las och vika ihop dem. Sätt i täckskydden i rören. 06

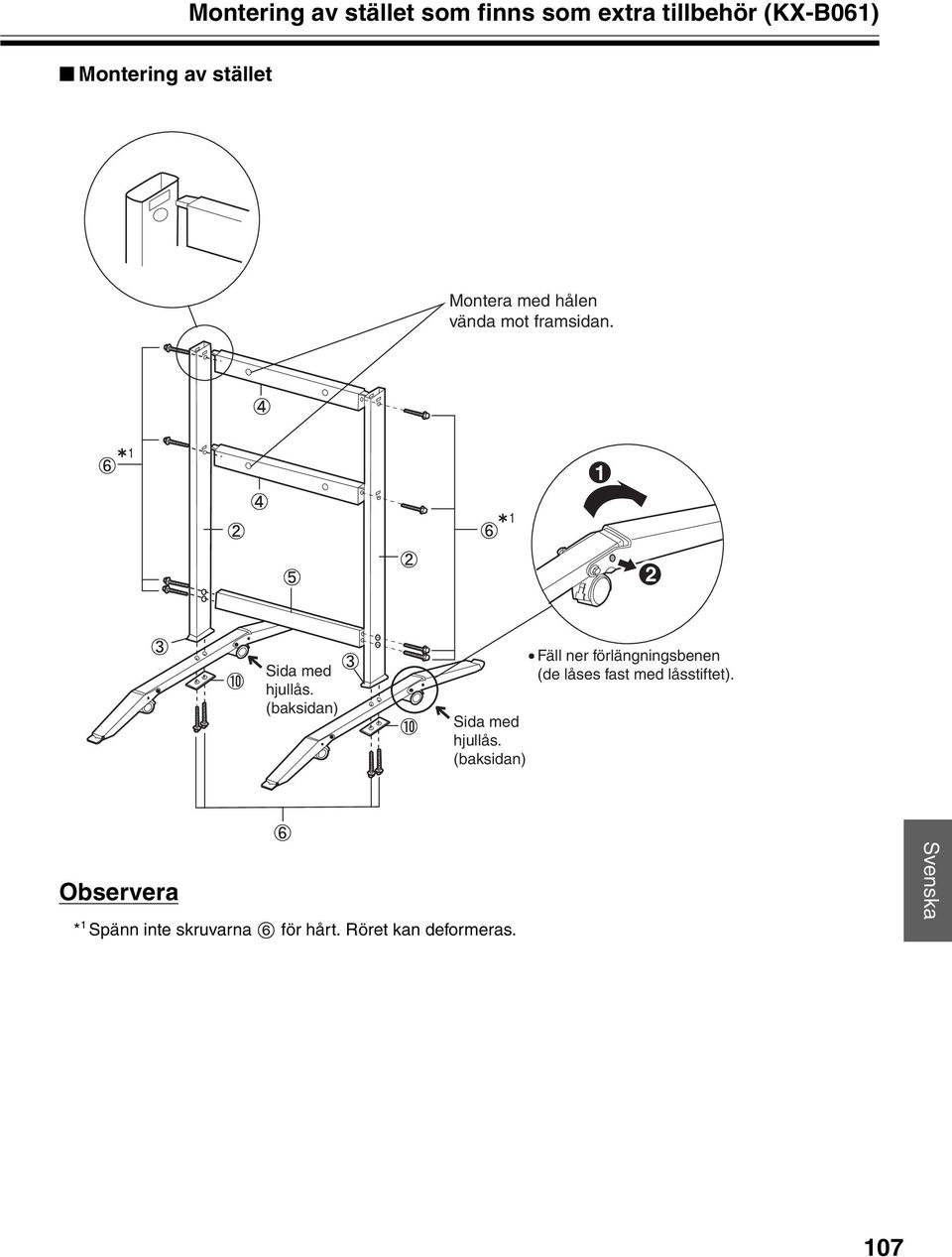

11 Montering av stället som finns som extra tillbehör (KX-B06) Montering av stället Montera med hålen vända mot framsidan. Sida med hjullås. (baksidan) Sida med hjullås. (baksidan) Fäll ner förlängningsbenen (de låses fast med låsstiftet). Observera * Spänn inte skruvarna för hårt. Röret kan deformeras. Svenska 07

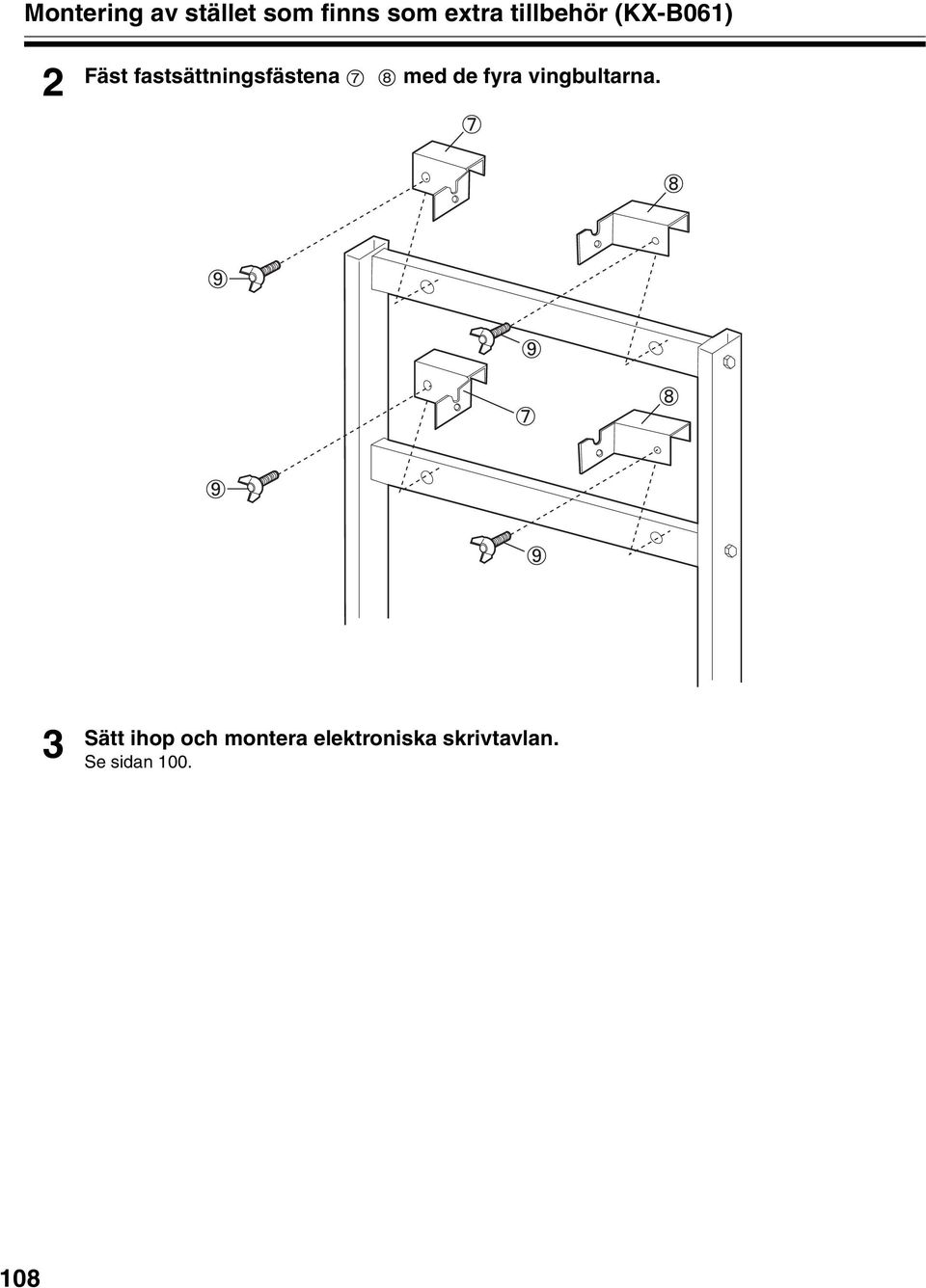

12 Montering av stället som finns som extra tillbehör (KX-B06) Fäst fastsättningsfästena med de fyra vingbultarna. 3 Sätt ihop och montera elektroniska skrivtavlan. Se sidan

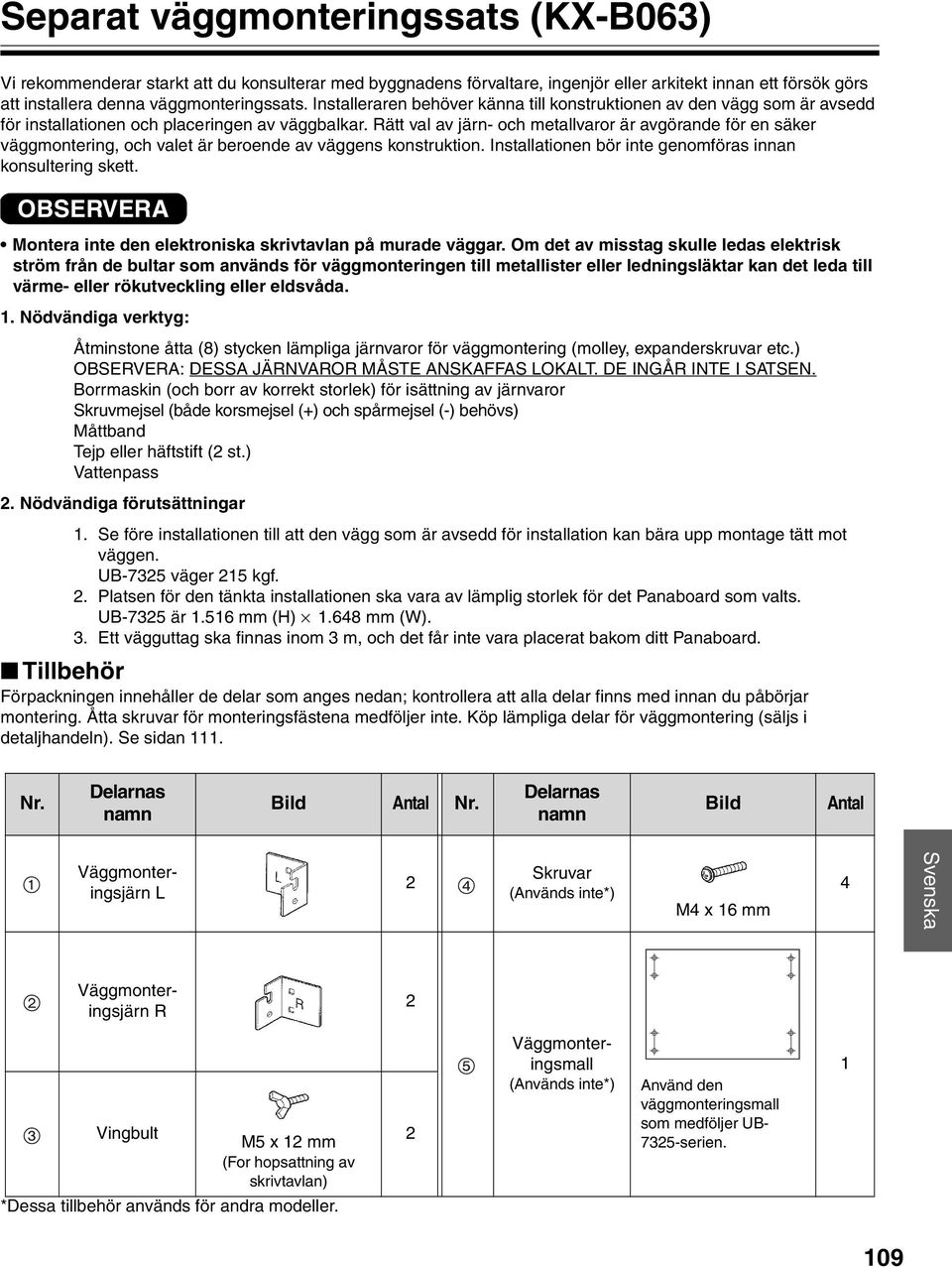

13 Separat väggmonteringssats (KX-B063) Vi rekommenderar starkt att du konsulterar med byggnadens förvaltare, ingenjör eller arkitekt innan ett försök görs att installera denna väggmonteringssats. Installeraren behöver känna till konstruktionen av den vägg som är avsedd för installationen och placeringen av väggbalkar. Rätt val av järn- och metallvaror är avgörande för en säker väggmontering, och valet är beroende av väggens konstruktion. Installationen bör inte genomföras innan konsultering skett. OBSERVERA Montera inte den elektroniska skrivtavlan på murade väggar. Om det av misstag skulle ledas elektrisk ström från de bultar som används för väggmonteringen till metallister eller ledningsläktar kan det leda till värme- eller rökutveckling eller eldsvåda.. Nödvändiga verktyg: Åtminstone åtta (8) stycken lämpliga järnvaror för väggmontering (molley, expanderskruvar etc.) OBSERVERA: DESSA JÄRNVAROR MÅSTE ANSKAFFAS LOKALT. DE INGÅR INTE I SATSEN. Borrmaskin (och borr av korrekt storlek) för isättning av järnvaror Skruvmejsel (både korsmejsel (+) och spårmejsel (-) behövs) Måttband Tejp eller häftstift ( st.) Vattenpass. Nödvändiga förutsättningar. Se före installationen till att den vägg som är avsedd för installation kan bära upp montage tätt mot väggen. UB-735 väger 5 kgf.. Platsen för den tänkta installationen ska vara av lämplig storlek för det Panaboard som valts. UB-735 är.56 mm (H).648 mm (W). 3. Ett vägguttag ska finnas inom 3 m, och det får inte vara placerat bakom ditt Panaboard. Tillbehör Förpackningen innehåller de delar som anges nedan; kontrollera att alla delar finns med innan du påbörjar montering. Åtta skruvar för monteringsfästena medföljer inte. Köp lämpliga delar för väggmontering (säljs i detaljhandeln). Se sidan. Nr. Delarnas namn Bild Antal Nr. Delarnas namn Bild Antal Väggmonteringsjärn L Skruvar (Används inte*) M4 x 6 mm 4 Svenska Väggmonteringsjärn R Vingbult M5 x mm (For hopsattning av skrivtavlan) Väggmonteringsmall (Används inte*) Använd den väggmonteringsmall som medföljer UB- 735-serien. *Dessa tillbehör används för andra modeller. 09

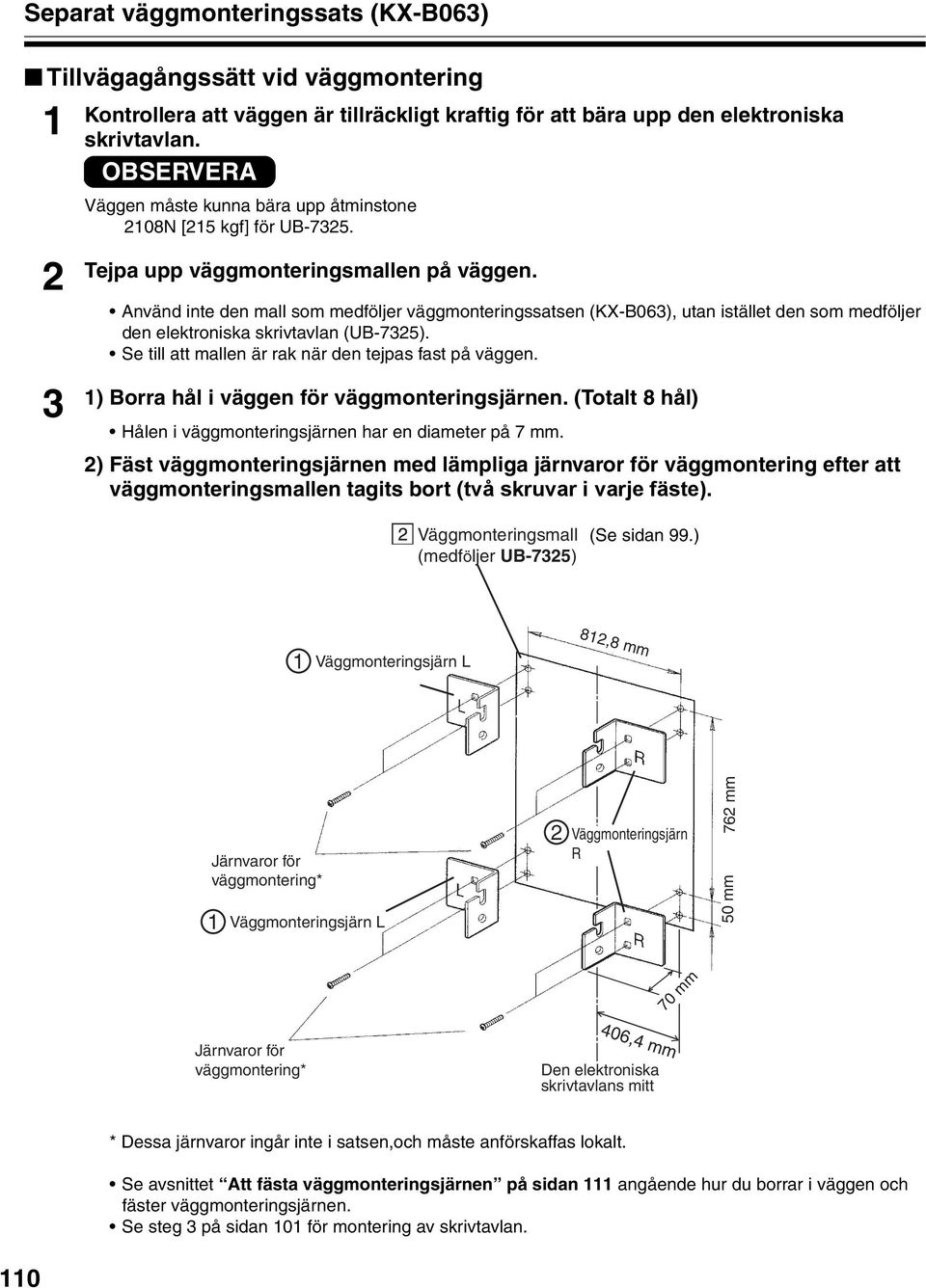

14 76 mm Separat väggmonteringssats (KX-B063) Tillvägagångssätt vid väggmontering 3 Kontrollera att väggen är tillräckligt kraftig för att bära upp den elektroniska skrivtavlan. OBSERVERA Väggen måste kunna bära upp åtminstone 08N [5 kgf] för UB-735. Tejpa upp väggmonteringsmallen på väggen. Använd inte den mall som medföljer väggmonteringssatsen (KX-B063), utan istället den som medföljer den elektroniska skrivtavlan (UB-735). Se till att mallen är rak när den tejpas fast på väggen. ) Borra hål i väggen för väggmonteringsjärnen. (Totalt 8 hål) Hålen i väggmonteringsjärnen har en diameter på 7 mm. ) Fäst väggmonteringsjärnen med lämpliga järnvaror för väggmontering efter att väggmonteringsmallen tagits bort (två skruvar i varje fäste). Väggmonteringsmall (medföljer UB-735) (Se sidan 99.) Väggmonteringsjärn L 8,8 mm Järnvaror för väggmontering* Väggmonteringsjärn L Väggmonteringsjärn R 50 mm 70 mm Järnvaror för väggmontering* 406,4 mm Den elektroniska skrivtavlans mitt * Dessa järnvaror ingår inte i satsen,och måste anförskaffas lokalt. Se avsnittet Att fästa väggmonteringsjärnen på sidan angående hur du borrar i väggen och fäster väggmonteringsjärnen. Se steg 3 på sidan 0 för montering av skrivtavlan. 0

15 Separat väggmonteringssats (KX-B063) Att fästa väggmonteringsjärnen Den elektroniska skrivtavlan ska monteras på det sätt som bäst passar för väggmaterialet. Tre metoder presenteras här. (Andra metoder kan finnas tillgängliga där du bor.) Att fästa i metall- eller betongväggar Pluggar (säljs i affärer) behövs. Borr Metall- eller betongvägg Borra åtta hål i väggen. Se bruksanvisningen till de pluggar du använder för korrekt hålstorlek. Plugg Sätt i en plugg i varje hål Väggmonteringsjärn Bult Sätt i en butt i varje hål i väggmonteringsjärnet och drag åt tills väggmonteringsjärnet är ordentligt fäst mot väggen. Svenska

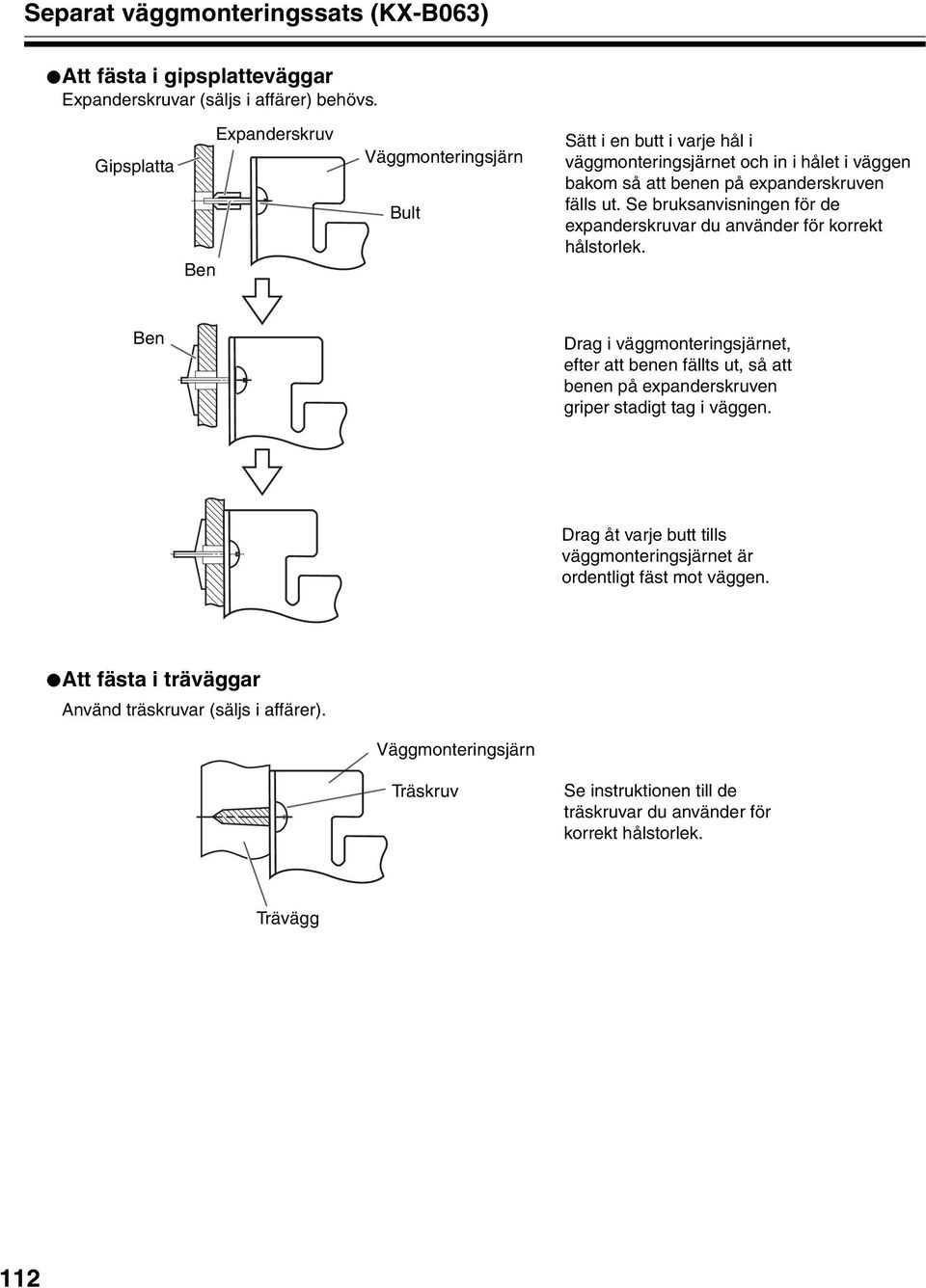

16 Separat väggmonteringssats (KX-B063) Att fästa i gipsplatteväggar Expanderskruvar (säljs i affärer) behövs. Gipsplatta Ben Expanderskruv Väggmonteringsjärn Bult Sätt i en butt i varje hål i väggmonteringsjärnet och in i hålet i väggen bakom så att benen på expanderskruven fälls ut. Se bruksanvisningen för de expanderskruvar du använder för korrekt hålstorlek. Ben Drag i väggmonteringsjärnet, efter att benen fällts ut, så att benen på expanderskruven griper stadigt tag i väggen. Drag åt varje butt tills väggmonteringsjärnet är ordentligt fäst mot väggen. Att fästa i träväggar Använd träskruvar (säljs i affärer). Väggmonteringsjärn Träskruv Se instruktionen till de träskruvar du använder för korrekt hålstorlek. Trävägg
