1 BRUKSANVISNING handicare C

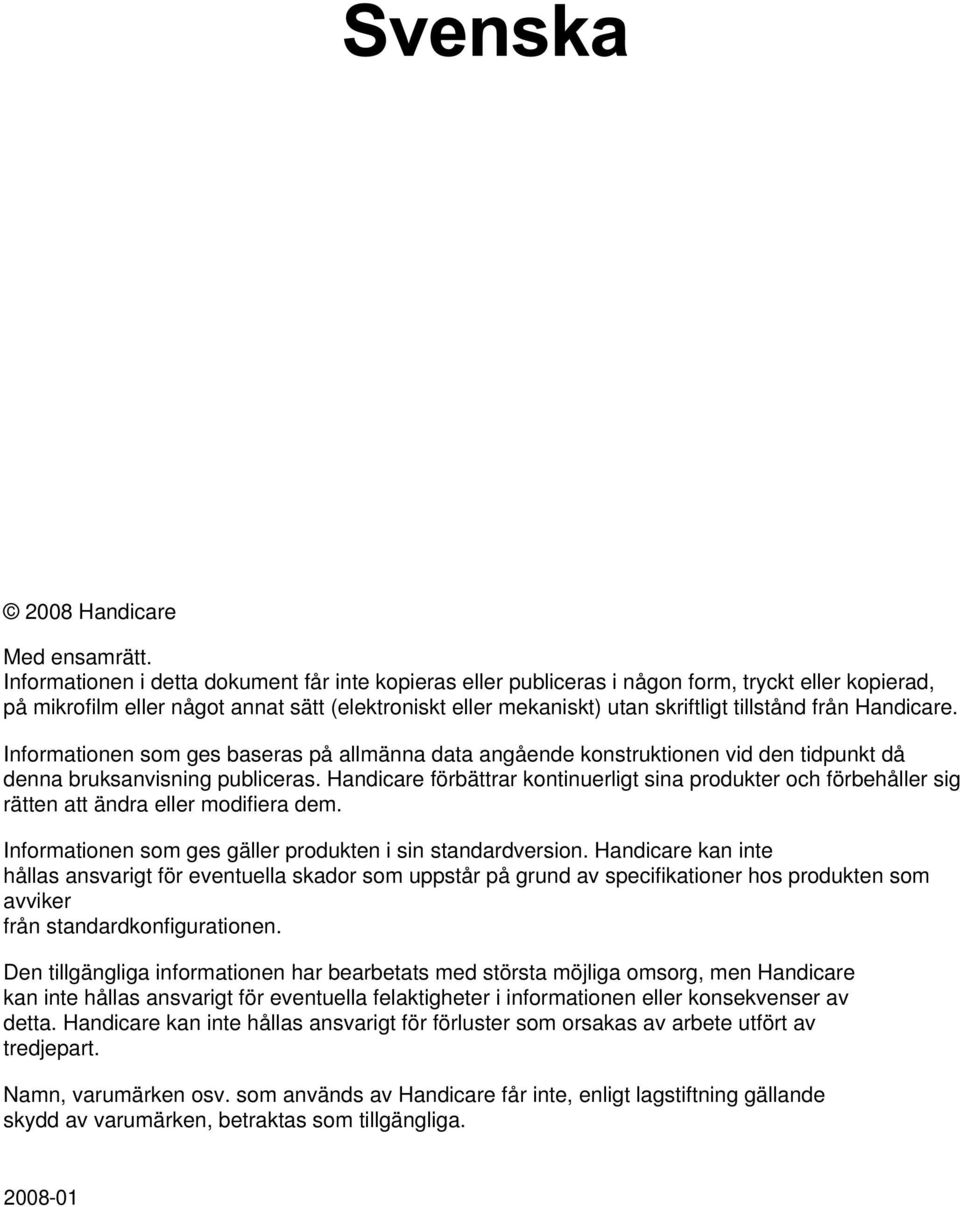

2 2008 Handicare Med ensamrätt. Informationen i detta dokument får inte kopieras eller publiceras i någon form, tryckt eller kopierad, på mikrofilm eller något annat sätt (elektroniskt eller mekaniskt) utan skriftligt tillstånd från Handicare. Informationen som ges baseras på allmänna data angående konstruktionen vid den tidpunkt då denna bruksanvisning publiceras. Handicare förbättrar kontinuerligt sina produkter och förbehåller sig rätten att ändra eller modifiera dem. Informationen som ges gäller produkten i sin standardversion. Handicare kan inte hållas ansvarigt för eventuella skador som uppstår på grund av specifikationer hos produkten som avviker från standardkonfigurationen. Den tillgängliga informationen har bearbetats med största möjliga omsorg, men Handicare kan inte hållas ansvarigt för eventuella felaktigheter i informationen eller konsekvenser av detta. Handicare kan inte hållas ansvarigt för förluster som orsakas av arbete utfört av tredjepart. Namn, varumärken osv. som används av Handicare får inte, enligt lagstiftning gällande skydd av varumärken, betraktas som tillgängliga

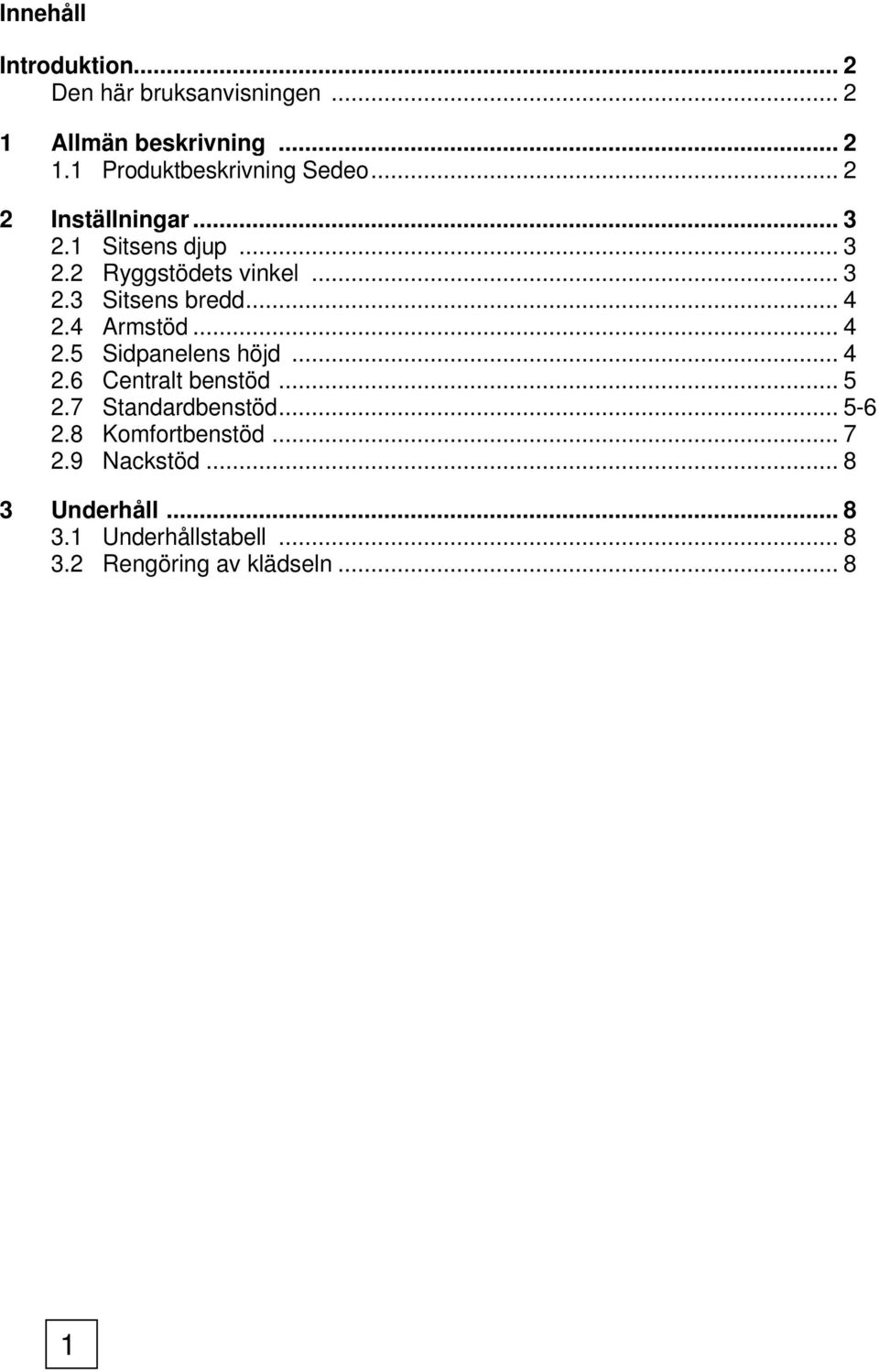

3 Innehåll Introduktion... 2 Den här bruksanvisningen Allmän beskrivning Produktbeskrivning Sedeo Inställningar Sitsens djup Ryggstödets vinkel Sitsens bredd Armstöd Sidpanelens höjd Centralt benstöd Standardbenstöd Komfortbenstöd Nackstöd Underhåll Underhållstabell Rengöring av klädseln

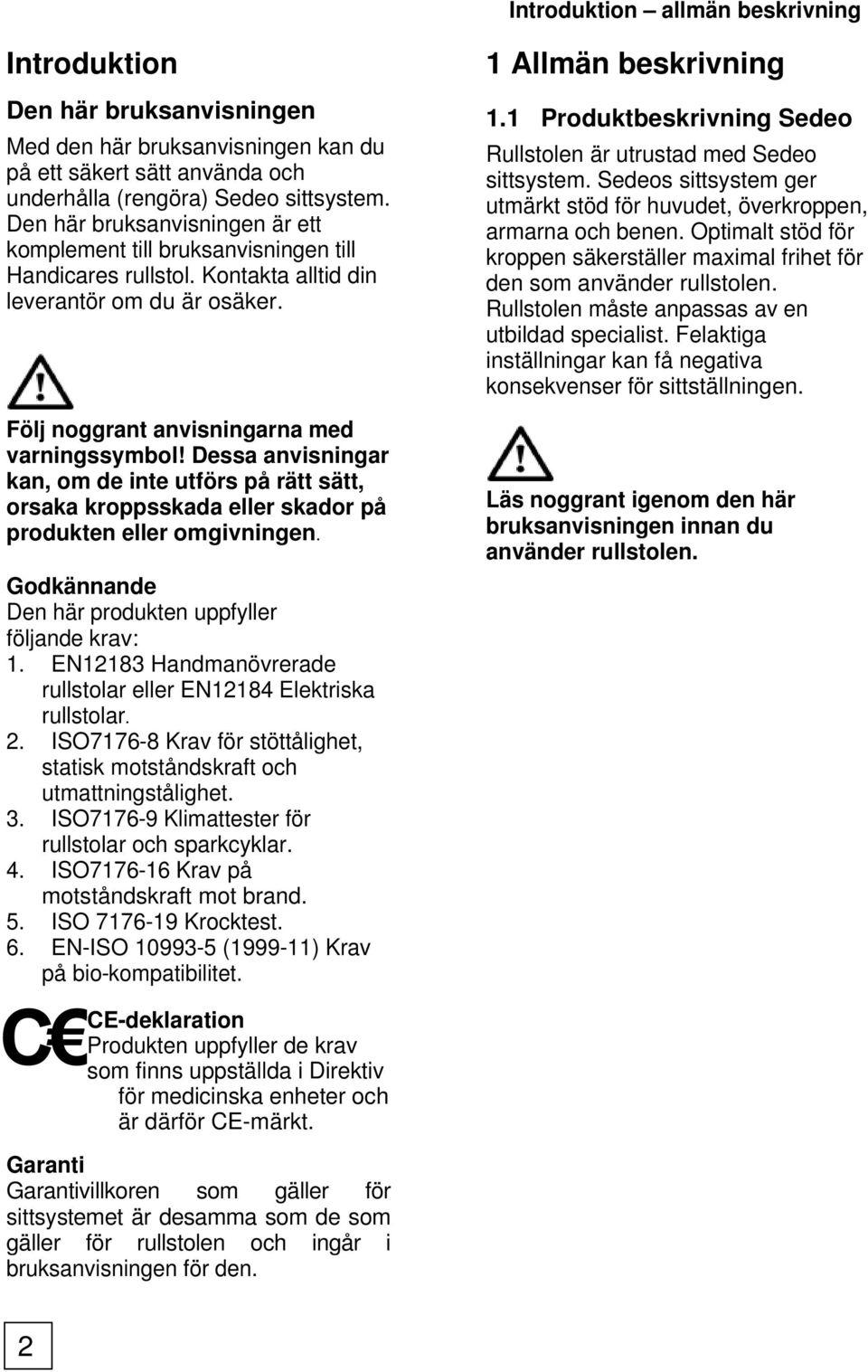

4 Introduktion allmän beskrivning Introduktion Den här bruksanvisningen Med den här bruksanvisningen kan du på ett säkert sätt använda och underhålla (rengöra) Sedeo sittsystem. Den här bruksanvisningen är ett komplement till bruksanvisningen till Handicares rullstol. Kontakta alltid din leverantör om du är osäker. Följ noggrant anvisningarna med varningssymbol! Dessa anvisningar kan, om de inte utförs på rätt sätt, orsaka kroppsskada eller skador på produkten eller omgivningen. Godkännande Den här produkten uppfyller följande krav: 1. EN12183 Handmanövrerade rullstolar eller EN12184 Elektriska rullstolar. 2. ISO Krav för stöttålighet, statisk motståndskraft och utmattningstålighet. 3. ISO Klimattester för rullstolar och sparkcyklar. 4. ISO Krav på motståndskraft mot brand. 5. ISO Krocktest. 6. EN-ISO ( ) Krav på bio-kompatibilitet. 1 Allmän beskrivning 1.1 Produktbeskrivning Sedeo Rullstolen är utrustad med Sedeo sittsystem. Sedeos sittsystem ger utmärkt stöd för huvudet, överkroppen, armarna och benen. Optimalt stöd för kroppen säkerställer maximal frihet för den som använder rullstolen. Rullstolen måste anpassas av en utbildad specialist. Felaktiga inställningar kan få negativa konsekvenser för sittställningen. Läs noggrant igenom den här bruksanvisningen innan du använder rullstolen. CE-deklaration Produkten uppfyller de krav som finns uppställda i Direktiv för medicinska enheter och är därför CE-märkt. Garanti Garantivillkoren som gäller för sittsystemet är desamma som de som gäller för rullstolen och ingår i bruksanvisningen för den. 2

5 Inställningsalternativ 2 Justeringsalternativ 2.1 Sitsens djup Bakre rör 1. Lossa insexskruvarna (A) på båda sidor om sitsen ett halvt varv (180 ) med en 4 mm insexnyckel. 2. Skjut de bakre rören (B) till önskad 3. Dra åt insexskruvarna (A) Kontrollera att det finns minst 2 cm utrymme mellan baksidan av knäet och sitsens framsidan för att säkerställa god blodcirkulation. Sittdyna 1. Dra sittdynan uppåt för att ta loss den från sitsen. 2. Placera klämmorna (B) i rätt position (A). 3. Sätt tillbaka sittdynan i ramen och tryck till så att ett klick hörs. Kontrollera så att sitsen verkligen "klickar" på plats. 2.2 Ryggstödets vinkel 1. Lossa bultarna (A och B) på vänster sida om sitsens ram med en 13 mm skruvnyckel. 2. Välj önskad vinkel på ryggstödet. 3. Skruva åt bultarna (A och B) 3

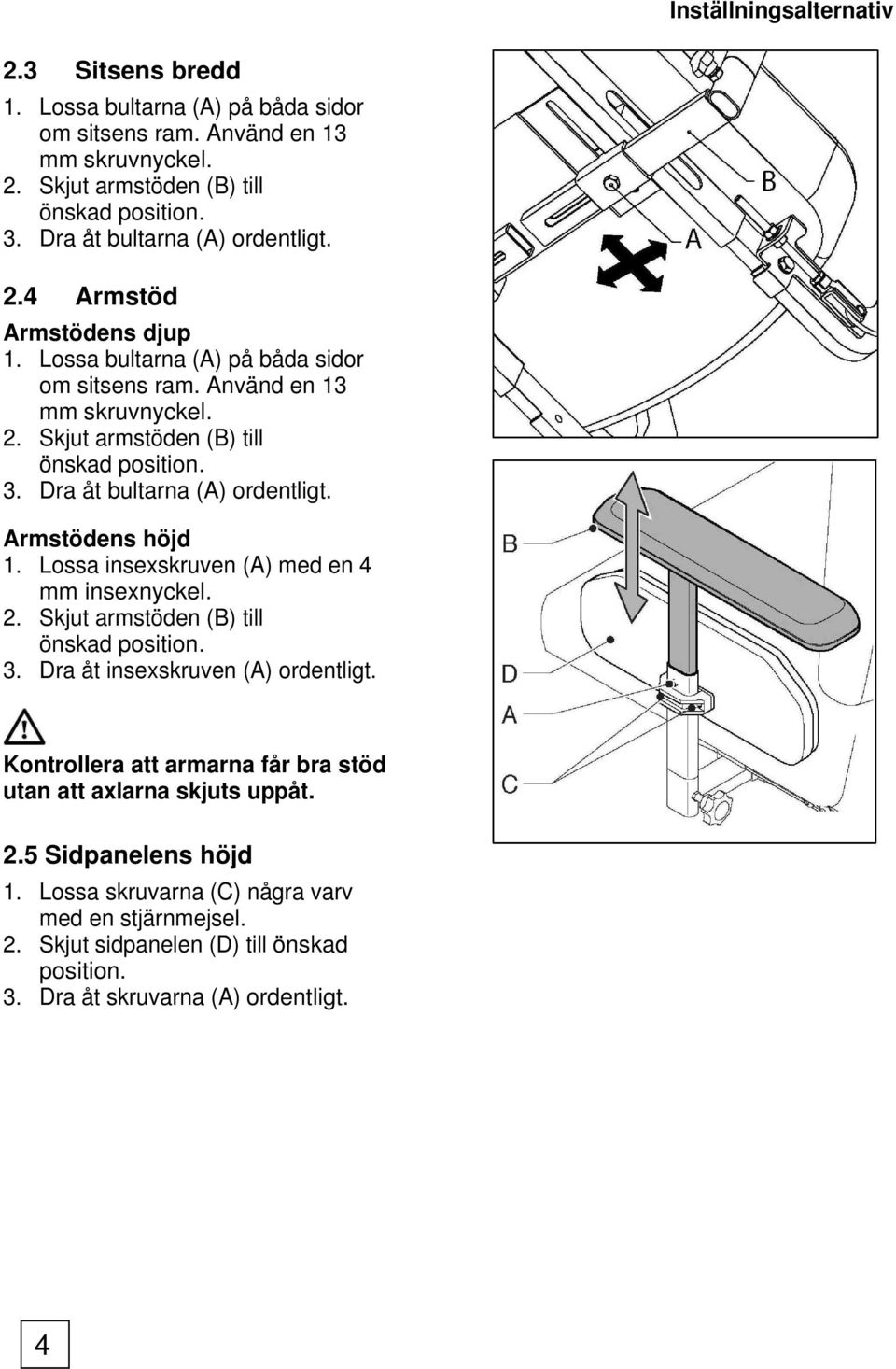

6 Inställningsalternativ 2.3 Sitsens bredd 1. Lossa bultarna (A) på båda sidor om sitsens ram. Använd en 13 mm skruvnyckel. 2. Skjut armstöden (B) till önskad 3. Dra åt bultarna (A) 2.4 Armstöd Armstödens djup 1. Lossa bultarna (A) på båda sidor om sitsens ram. Använd en 13 mm skruvnyckel. 2. Skjut armstöden (B) till önskad 3. Dra åt bultarna (A) Armstödens höjd 1. Lossa insexskruven (A) med en 4 mm insexnyckel. 2. Skjut armstöden (B) till önskad 3. Dra åt insexskruven (A) Kontrollera att armarna får bra stöd utan att axlarna skjuts uppåt. 2.5 Sidpanelens höjd 1. Lossa skruvarna (C) några varv med en stjärnmejsel. 2. Skjut sidpanelen (D) till önskad 3. Dra åt skruvarna (A) 4

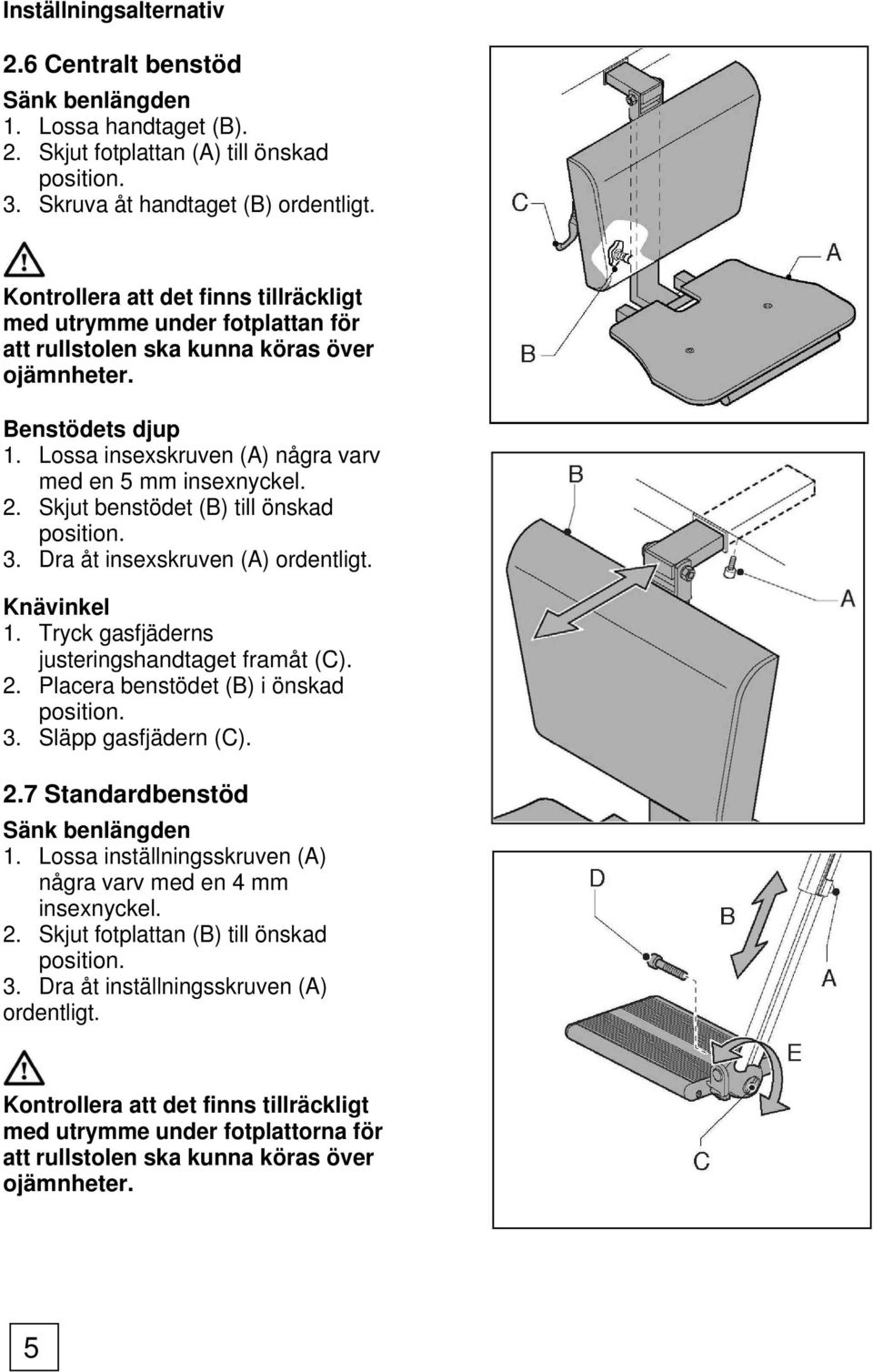

7 Inställningsalternativ 2.6 Centralt benstöd Sänk benlängden 1. Lossa handtaget (B). 2. Skjut fotplattan (A) till önskad 3. Skruva åt handtaget (B) Kontrollera att det finns tillräckligt med utrymme under fotplattan för att rullstolen ska kunna köras över ojämnheter. Benstödets djup 1. Lossa insexskruven (A) några varv med en 5 mm insexnyckel. 2. Skjut benstödet (B) till önskad 3. Dra åt insexskruven (A) Knävinkel 1. Tryck gasfjäderns justeringshandtaget framåt (C). 2. Placera benstödet (B) i önskad 3. Släpp gasfjädern (C). 2.7 Standardbenstöd Sänk benlängden 1. Lossa inställningsskruven (A) några varv med en 4 mm insexnyckel. 2. Skjut fotplattan (B) till önskad 3. Dra åt inställningsskruven (A) Kontrollera att det finns tillräckligt med utrymme under fotplattorna för att rullstolen ska kunna köras över ojämnheter. 5

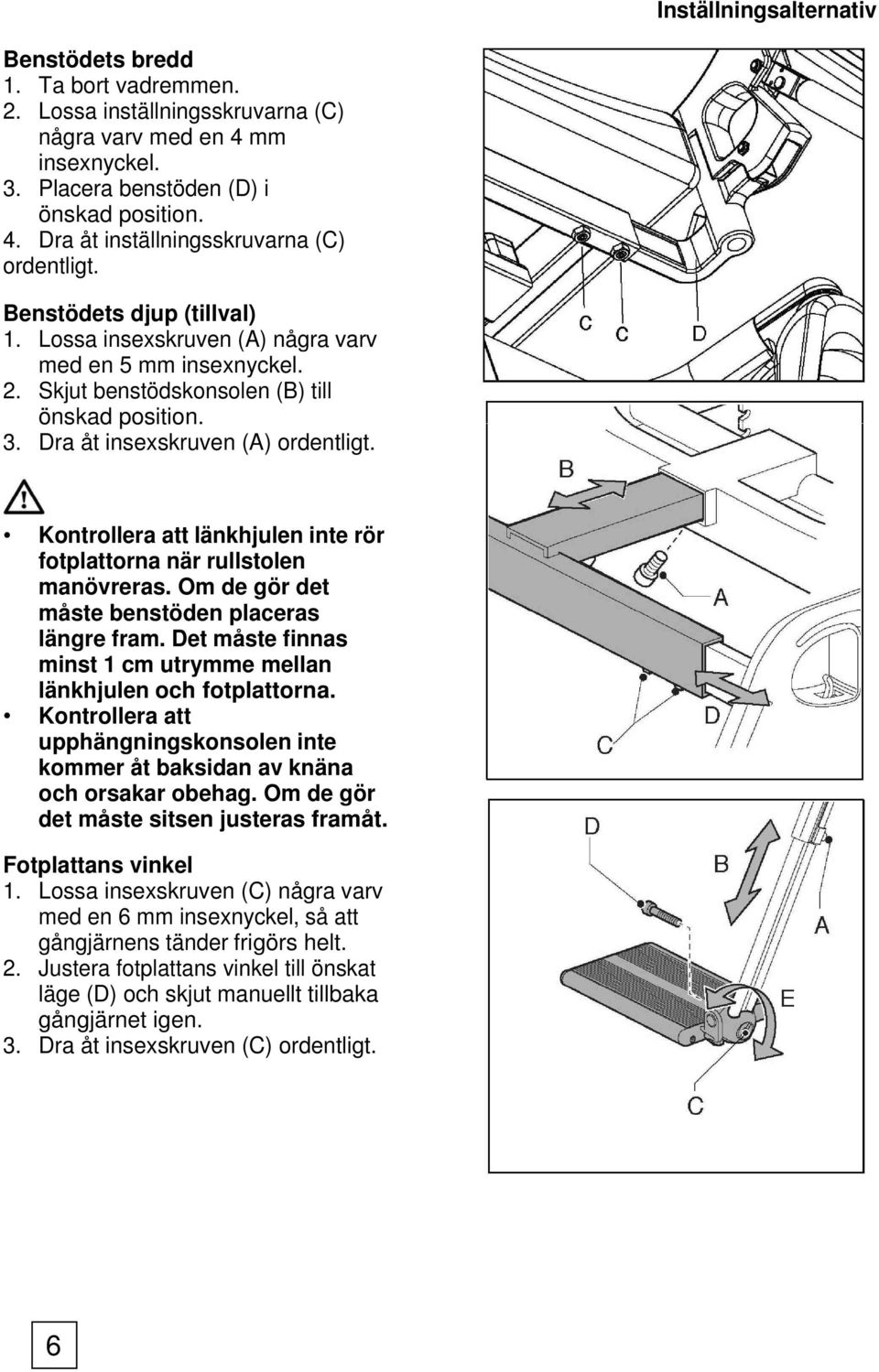

8 Inställningsalternativ Benstödets bredd 1. Ta bort vadremmen. 2. Lossa inställningsskruvarna (C) några varv med en 4 mm insexnyckel. 3. Placera benstöden (D) i önskad 4. Dra åt inställningsskruvarna (C) Benstödets djup (tillval) 1. Lossa insexskruven (A) några varv med en 5 mm insexnyckel. 2. Skjut benstödskonsolen (B) till önskad 3. Dra åt insexskruven (A) Kontrollera att länkhjulen inte rör fotplattorna när rullstolen manövreras. Om de gör det måste benstöden placeras längre fram. Det måste finnas minst 1 cm utrymme mellan länkhjulen och fotplattorna. Kontrollera att upphängningskonsolen inte kommer åt baksidan av knäna och orsakar obehag. Om de gör det måste sitsen justeras framåt. Fotplattans vinkel 1. Lossa insexskruven (C) några varv med en 6 mm insexnyckel, så att gångjärnens tänder frigörs helt. 2. Justera fotplattans vinkel till önskat läge (D) och skjut manuellt tillbaka gångjärnet igen. 3. Dra åt insexskruven (C) 6

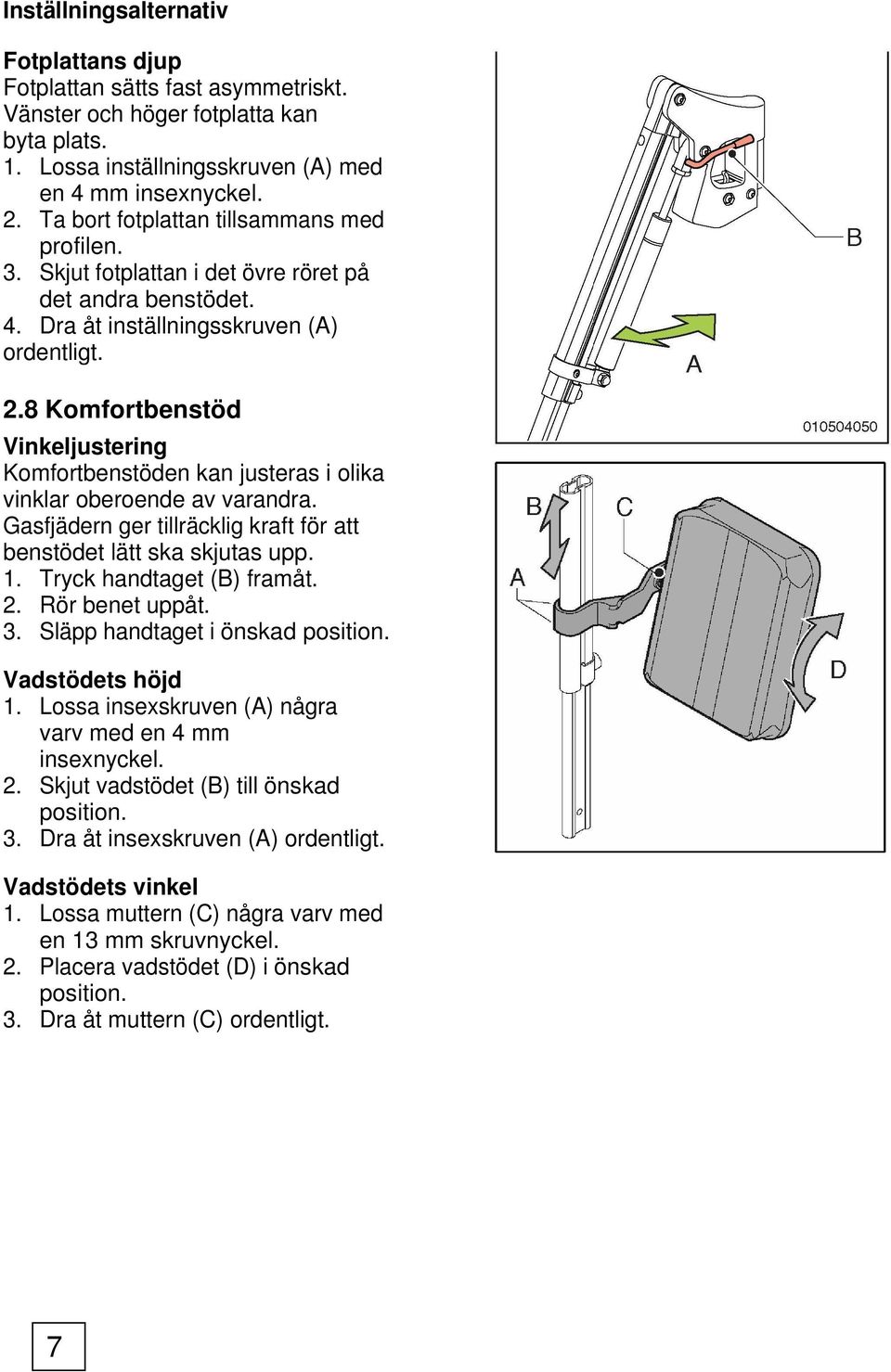

9 Inställningsalternativ Fotplattans djup Fotplattan sätts fast asymmetriskt. Vänster och höger fotplatta kan byta plats. 1. Lossa inställningsskruven (A) med en 4 mm insexnyckel. 2. Ta bort fotplattan tillsammans med profilen. 3. Skjut fotplattan i det övre röret på det andra benstödet. 4. Dra åt inställningsskruven (A) 2.8 Komfortbenstöd Vinkeljustering Komfortbenstöden kan justeras i olika vinklar oberoende av varandra. Gasfjädern ger tillräcklig kraft för att benstödet lätt ska skjutas upp. 1. Tryck handtaget (B) framåt. 2. Rör benet uppåt. 3. Släpp handtaget i önskad Vadstödets höjd 1. Lossa insexskruven (A) några varv med en 4 mm insexnyckel. 2. Skjut vadstödet (B) till önskad 3. Dra åt insexskruven (A) Vadstödets vinkel 1. Lossa muttern (C) några varv med en 13 mm skruvnyckel. 2. Placera vadstödet (D) i önskad 3. Dra åt muttern (C) 7

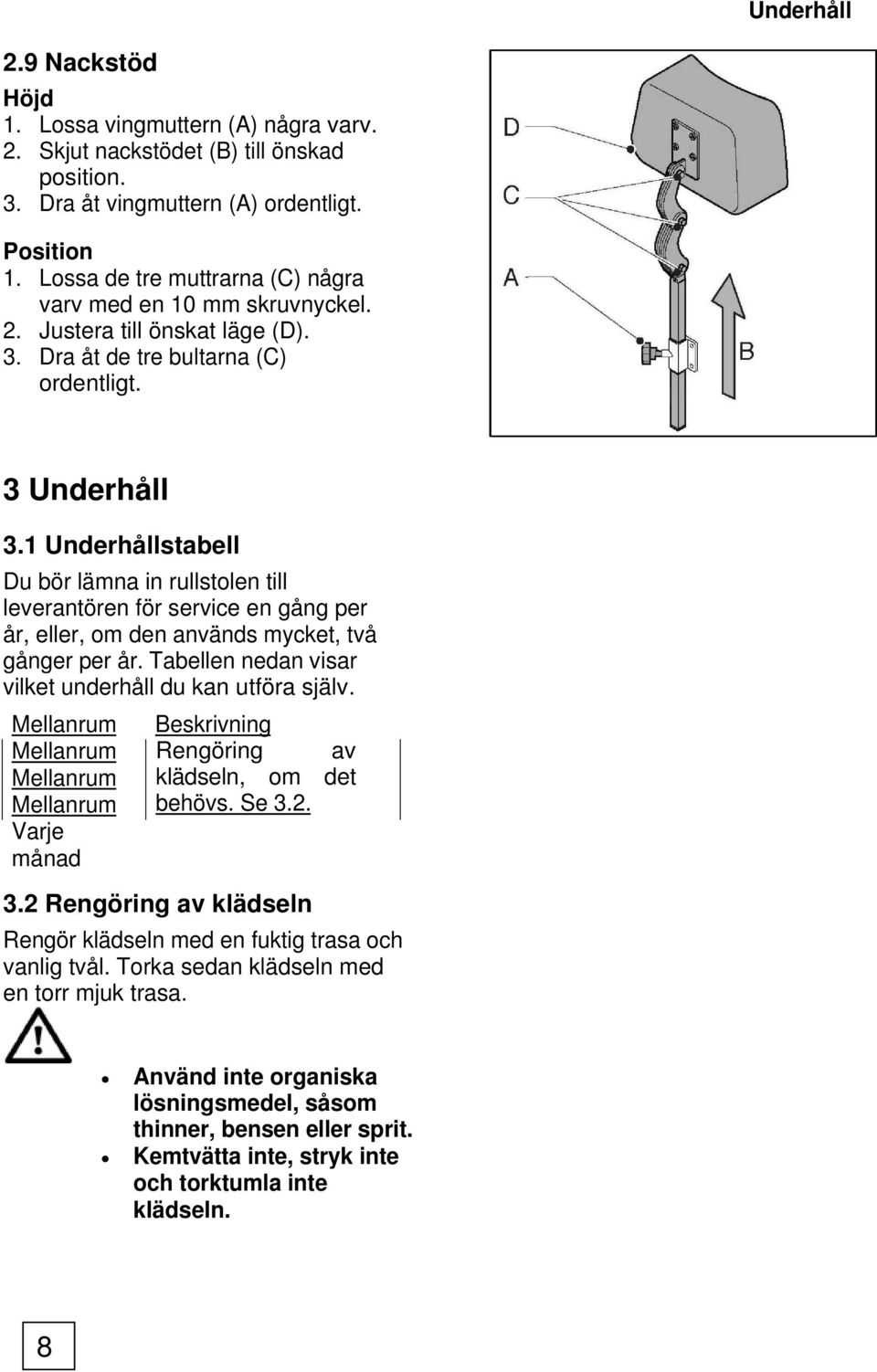

10 Underhåll 2.9 Nackstöd Höjd 1. Lossa vingmuttern (A) några varv. 2. Skjut nackstödet (B) till önskad 3. Dra åt vingmuttern (A) Position 1. Lossa de tre muttrarna (C) några varv med en 10 mm skruvnyckel. 2. Justera till önskat läge (D). 3. Dra åt de tre bultarna (C) 3 Underhåll 3.1 Underhållstabell Du bör lämna in rullstolen till leverantören för service en gång per år, eller, om den används mycket, två gånger per år. Tabellen nedan visar vilket underhåll du kan utföra själv. Mellanrum Mellanrum Mellanrum Mellanrum Varje månad Beskrivning Rengöring av klädseln, om det behövs. Se Rengöring av klädseln Rengör klädseln med en fuktig trasa och vanlig tvål. Torka sedan klädseln med en torr mjuk trasa. Använd inte organiska lösningsmedel, såsom thinner, bensen eller sprit. Kemtvätta inte, stryk inte och torktumla inte klädseln. 8

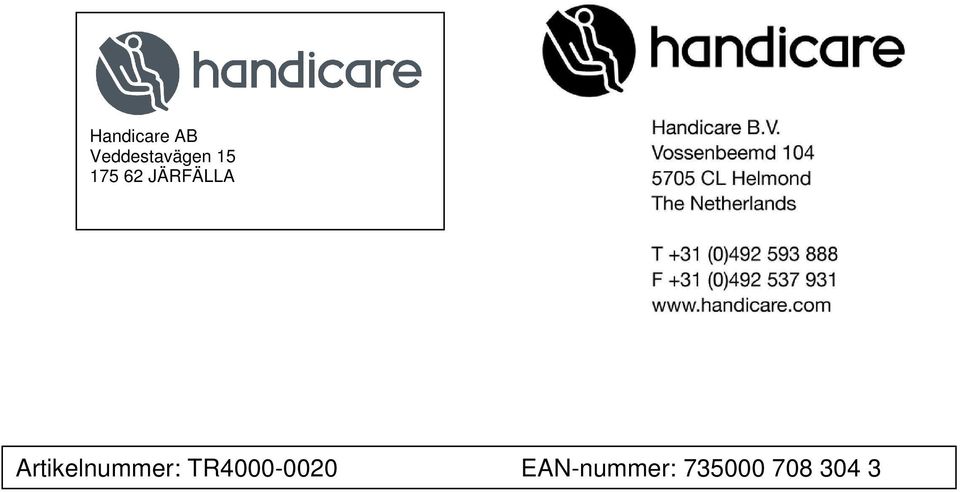

11 Handicare AB Veddestavägen JÄRFÄLLA Artikelnummer: TR EAN-nummer:
