1 INSTALLATION - MANÖVRERING - RENGÖRING Vertikalgardin

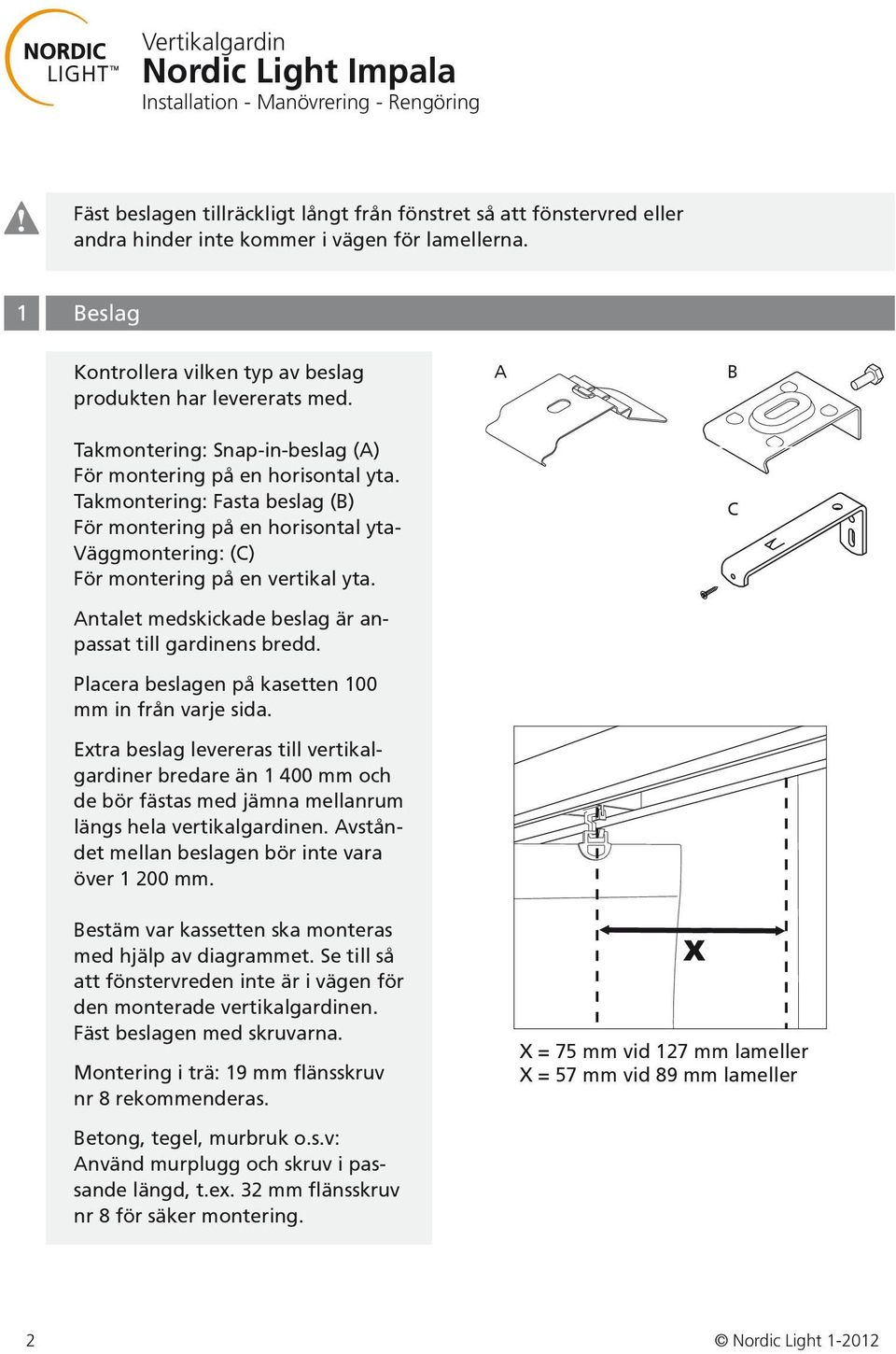

2 Fäst beslagen tillräckligt långt från fönstret så att fönstervred eller andra hinder inte kommer i vägen för lamellerna. 1 Beslag a Kontrollera vilken typ av beslag A B produkten har levererats med. Takmontering: Snap-in-beslag (A) För montering på en horisontal yta. Takmontering: Fasta beslag (B) För montering på en horisontal yta- Väggmontering: (C) För montering på en vertikal yta. C Antalet medskickade beslag är anpassat till gardinens bredd. Placera beslagen på kasetten 100 mm in från varje sida. Extra beslag levereras till vertikalgardiner bredare än mm och de bör fästas med jämna mellanrum längs hela vertikalgardinen. Avståndet mellan beslagen bör inte vara över mm. Bestäm var kassetten ska monteras med hjälp av diagrammet. Se till så att fönstervreden inte är i vägen för den monterade vertikalgardinen. Fäst beslagen med skruvarna. Montering i trä: 19 mm flänsskruv nr 8 rekommenderas. X = 75 mm vid 127 mm lameller X = 57 mm vid 89 mm lameller Betong, tegel, murbruk o.s.v: Använd murplugg och skruv i passande längd, t.ex. 32 mm flänsskruv nr 8 för säker montering. 2 Nordic Light

C Antalet medskickade beslag är anpassat till gardinens bredd. Placera beslagen på kasetten 100 mm in från varje sida.

3 2 Montering Takmontering: Snap-in-beslag (A): Skjut in kassettens främre del över beslagets framkant och tryck den uppåt så att den sitter fast. Takmontering: Fasta beslag (B): Skjut in kassettens främre del över beslagets framkant. Tryck uppåt och dra till skruvarna så att den sitter fast. (Var försiktig så att du inte drar åt skruvarna för hårt.) Väggmontering: (C): Skjut in kassettens bakre del över beslagets fixeringshake. Tryck uppåt och dra åt skruvarna så att den sitter fast. (Var försiktig så att du inte drar åt skruvarna för hårt.) 3 Så här sätter du fast lamellerna När reglaget är i öppet läge hakar du på lamellhållaren på glidkroken som på bilden. (Använd vilken du vill av första och andra positionen.) Fortsättning på nästa sida. Nordic Light

(Var försiktig så att du inte drar åt skruvarna för hårt.) Väggmontering: (C): Skjut in kassettens bakre del över beslagets fixeringshake.

4 4 Stabilisera kedjan Tryck fast klämmorna på tyngderna i 45 vinkel som på bilden så att de inte lossnar. Obs! Om du monterar vertikalgardiner där lamellerna dras åt på var sin sida klipper du av kedjan där gardinen ska delas. 4 Nordic Light

Om du monterar vertikalgardiner där lamellerna dras åt på var

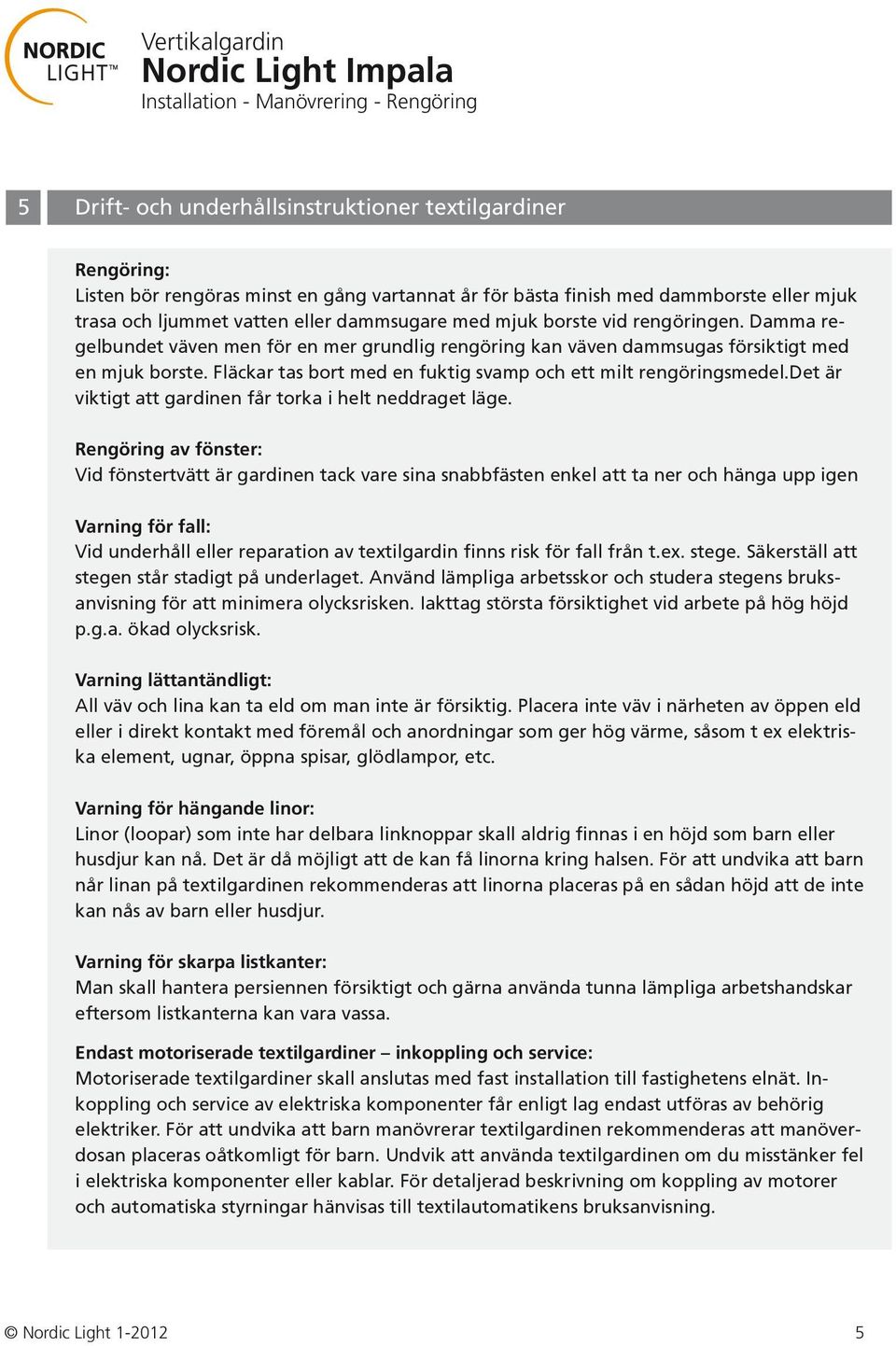

5 5 Drift- och underhållsinstruktioner textilgardiner Rengöring: Listen bör rengöras minst en gång vartannat år för bästa finish med dammborste eller mjuk trasa och ljummet vatten eller dammsugare med mjuk borste vid rengöringen. Damma regelbundet väven men för en mer grundlig rengöring kan väven dammsugas försiktigt med en mjuk borste. Fläckar tas bort med en fuktig svamp och ett milt rengöringsmedel.det är viktigt att gardinen får torka i helt neddraget läge. Rengöring av fönster: Vid fönstertvätt är gardinen tack vare sina snabbfästen enkel att ta ner och hänga upp igen Varning för fall: Vid underhåll eller reparation av textilgardin finns risk för fall från t.ex. stege. Säkerställ att stegen står stadigt på underlaget. Använd lämpliga arbetsskor och studera stegens bruksanvisning för att minimera olycksrisken. Iakttag största försiktighet vid arbete på hög höjd p.g.a. ökad olycksrisk. Varning lättantändligt: All väv och lina kan ta eld om man inte är försiktig. Placera inte väv i närheten av öppen eld eller i direkt kontakt med föremål och anordningar som ger hög värme, såsom t ex elektriska element, ugnar, öppna spisar, glödlampor, etc. Varning för hängande linor: Linor (loopar) som inte har delbara linknoppar skall aldrig finnas i en höjd som barn eller husdjur kan nå. Det är då möjligt att de kan få linorna kring halsen. För att undvika att barn når linan på textilgardinen rekommenderas att linorna placeras på en sådan höjd att de inte kan nås av barn eller husdjur. Varning för skarpa listkanter: Man skall hantera persiennen försiktigt och gärna använda tunna lämpliga arbetshandskar eftersom listkanterna kan vara vassa. Endast motoriserade textilgardiner inkoppling och service: Motoriserade textilgardiner skall anslutas med fast installation till fastighetens elnät. Inkoppling och service av elektriska komponenter får enligt lag endast utföras av behörig elektriker. För att undvika att barn manövrerar textilgardinen rekommenderas att manöverdosan placeras oåtkomligt för barn. Undvik att använda textilgardinen om du misstänker fel i elektriska komponenter eller kablar. För detaljerad beskrivning om koppling av motorer och automatiska styrningar hänvisas till textilautomatikens bruksanvisning. Nordic Light

Fläckar tas bort med en fuktig svamp och ett milt rengöringsmedel.det är viktigt att gardinen får torka i helt neddraget läge.

6 Originaldokumentet får inte i text eller utförande ändras utan medgivande av Turnils AB. Nordic Light Nordic Light SE Alingsås, Sweden Tel: ordereurope@turnils.com Registered Trade Mark of Turnils AB, Sweden

com Nordic Light 1-2012 Nordic Light SE-441 15 Alingsås, Sweden
