Lamellgardin. Nordic Light Luxor INSTALLATION - MANÖVRERING - RENGÖRING

Transkript

1 INSTALLATION - MANÖVRERING - RENGÖRING

2 Se till tt lmellgrdinen fästes i ett tillräckligt säkert underlg. Ev motor och styrutrustning skll instllers v behörig elektriker. 1 Montering Luxor monters med de upphängningsbeslg som finns i pketet vid leverns. Viktigt: Borr ing hål i listen! Bestäm vr upphängningsbeslgen sk sitt: Min. vstånd från vägg: A = 1/2 lmell bredd + 10 mm + X (X = vståndet från väggen till det objekt som skjuter ut längst från väggen, t.ex element eller fönsterbräd). Observer vståndet på 10 mm från lmellen till dett objekt (element eller fönsterbräd). Monter det först och sist beslget c 10 cm från vrder ände v listen. Plcer övrig beslg jämt fördelde över listen. b Montering i tk. A Beslg (tk) List Lmellkrok X 10 mm Beslg (tk) mm 38 mm 1/2 Lmellbredd 2 Nordic Light

3 c Väggmontering. 45 mm 1/2 Lmell bredd Beslg (vägg) 2 Montering Uppsättning: Snäpp fst bkknten v listen i upphängningsbeslget och snäpp sedn in frmknten eller nvänd en skruv och böj ner beslget. Nedtgning: Med hnden eller ett verktyg, ex skruvmejsel, böj beslget försiktigt uppåt och t bort listen. 3 Montering v lmellern 1. Flytt lmellkrokrn till strtpositionen genom tt dr i kulkejdn. (90 vinkel ut från listen) 2. Sätt fst lmellern i lmellkrokrn och tryck uppåt, till de snäpper fst 2. 2 Fortsättning på näst sid. Nordic Light

4 3 Montering v lmellern b För tt undvik upprepning v ett oönskt mönster i väven rekommenderr vi tt lmellern blnds medn de monters. Att t ner lmellern Vinkl ut lmellern från listen (1) och dr sedn nedåt. 4 Montering v bottenvikter och vståndskedj Sätt in bottenviktern i lmellfickorn. b Sätt fst kedjns clips på frmsidn v bottenvikten, vid mrkeringen. Viktigt! Vid vrje lmell måste ett kedje clip fästs. c Klipp v vståndskedjn efter den sist lmellen. Upprep på bksidn v lmellen. Lmellfick Bottenvikt Kedjeclip 4 Nordic Light

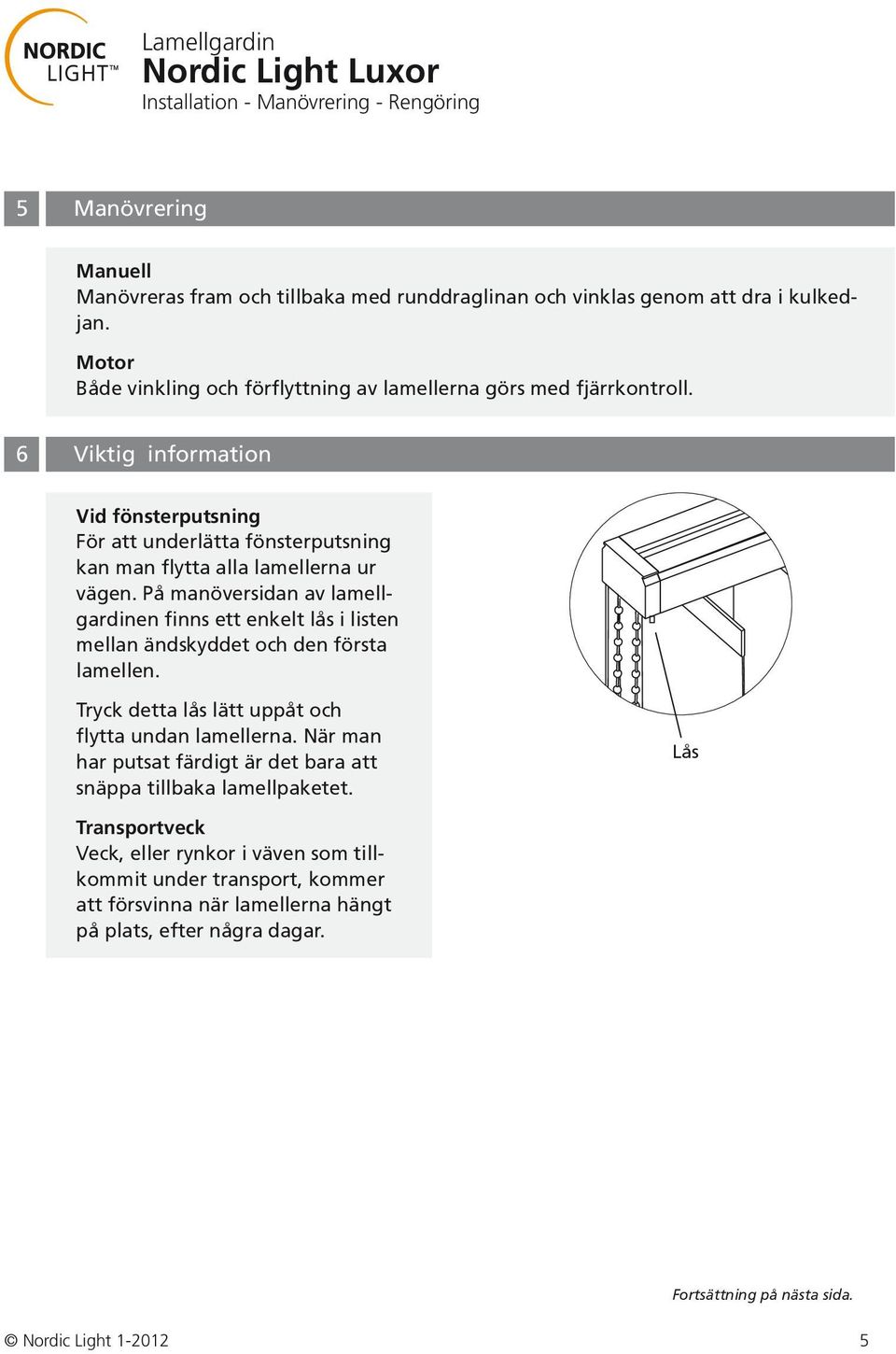

5 5 Mnövrering Mnuell Mnövrers frm och tillbk med runddrglinn och vinkls genom tt dr i kulkedjn. Motor Både vinkling och förflyttning v lmellern görs med fjärrkontroll. 6 Viktig informtion Vid fönsterputsning För tt underlätt fönsterputsning kn mn flytt ll lmellern ur vägen. På mnöversidn v lmellgrdinen finns ett enkelt lås i listen melln ändskyddet och den först lmellen. Tryck dett lås lätt uppåt och flytt undn lmellern. När mn hr putst färdigt är det br tt snäpp tillbk lmellpketet. Lås Trnsportveck Veck, eller rynkor i väven som tillkommit under trnsport, kommer tt försvinn när lmellern hängt på plts, efter någr dgr. Fortsättning på näst sid. Nordic Light

6 7 Drift- och underhållsinstruktioner lmellgrdiner Rengöring v lmellen Mteril Hur Med borste Tork med fuktig trs Polyester Glsfiber/PVC Underhåll Hårdvrusystemet är underhållsfritt. Vrning för fll: Vid underhåll eller reprtion v lmellgrdin finns risk för fll från t.ex. stege. Säkerställ tt stegen står stdigt på underlget. Använd lämplig rbetsskor och studer stegens bruksnvisning för tt minimer olycksrisken. Ikttg störst försiktighet vid rbete på hög höjd p.g.. ökd olycksrisk. Vrning för hängnde lin: Linor (loopr) som inte hr delbr linknoppr skll ldrig finns i en höjd som brn eller husdjur kn nå. Det är då möjligt tt de kn få linorn kring hlsen. För tt undvik tt brn når linn rekommenders tt linorn plcers på en sådn höjd tt de inte kn nås v brn eller husdjur. För motoriserde lmellgrdiner inkoppling och service: Motoriserde lmellgrdiner skll nsluts med fst instlltion till fstighetens elnät. Inkoppling och service v elektrisk komponenter får enligt lg endst utförs v behörig elektriker. För tt undvik tt brn mnövrerr textilgrdinen rekommenders tt mnöverdosn plcers oåtkomligt för brn. Undvik tt nvänd textilgrdinen om du misstänker fel i elektrisk komponenter eller kblr. För detljerd beskrivning om koppling v motorer och utomtisk styrningr hänviss till lmellgrdinsmotorns bruksnvisning. Originldokumentet får inte i text eller utförnde ändrs utn medgivnde v Turnils AB. Nordic Light Nordic Light SE Alingsås, Sweden Tel: E-mil: ordereurope@turnils.com Registered Trde Mrk of Turnils AB, Sweden
