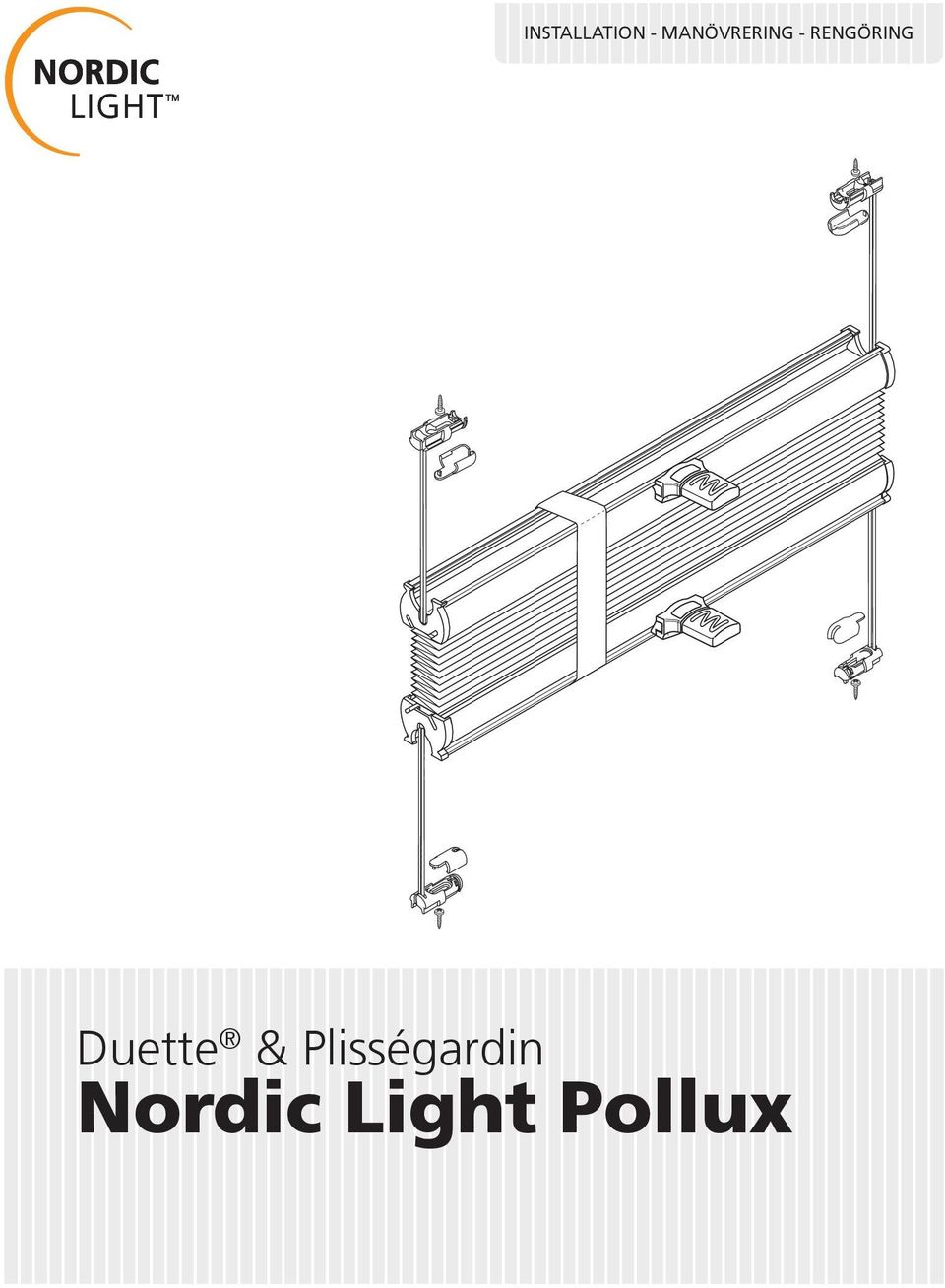

1 INSTALLATION - MANÖVRERING - RENGÖRING Duette & Plisségardin

2 Använd ej försänkta skruvar. 1 Montering Tvåvägsmanövrering Pollux VS2 a Viktigt! Fäst linan i beslaget om det inte sitter där vid leverans b Plissé Duette c Borra i alla de 4:a hören a, b, c och d. 2 Nordic Light

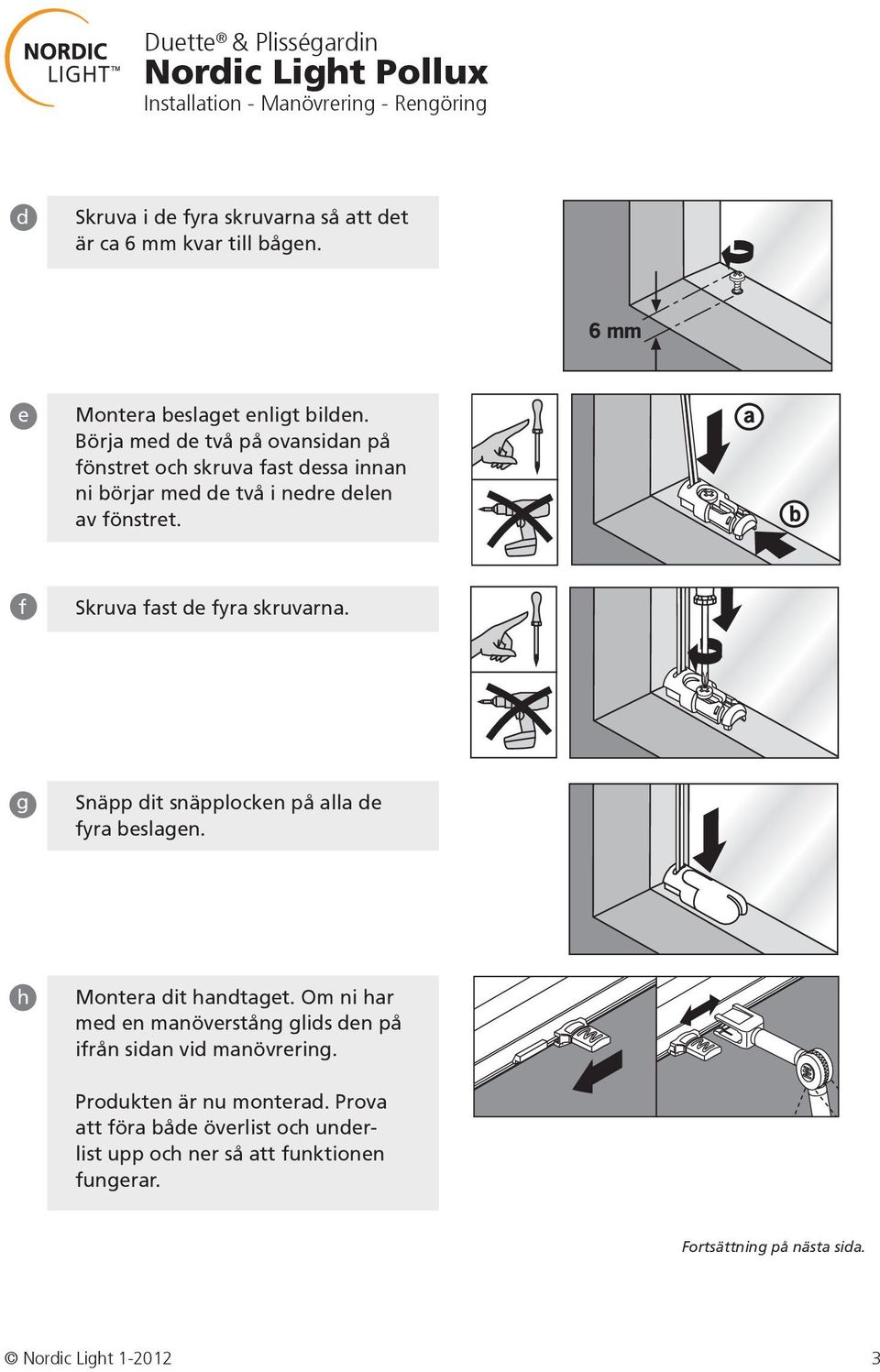

3 d Skruva i de fyra skruvarna så att det är ca 6 mm kvar till bågen. e Montera beslaget enligt bilden. Börja med de två på ovansidan på fönstret och skruva fast dessa innan ni börjar med de två i nedre delen av fönstret. f Skruva fast de fyra skruvarna. g Snäpp dit snäpplocken på alla de fyra beslagen. h Montera dit handtaget. Om ni har med en manöverstång glids den på ifrån sidan vid manövrering. Produkten är nu monterad. Prova att föra både överlist och underlist upp och ner så att funktionen fungerar. Fortsättning på nästa sida. Nordic Light Turnils

f Skruva fast de fyra skruvarna. g Snäpp dit snäpplocken på alla de fyra beslagen. h Montera dit handtaget.

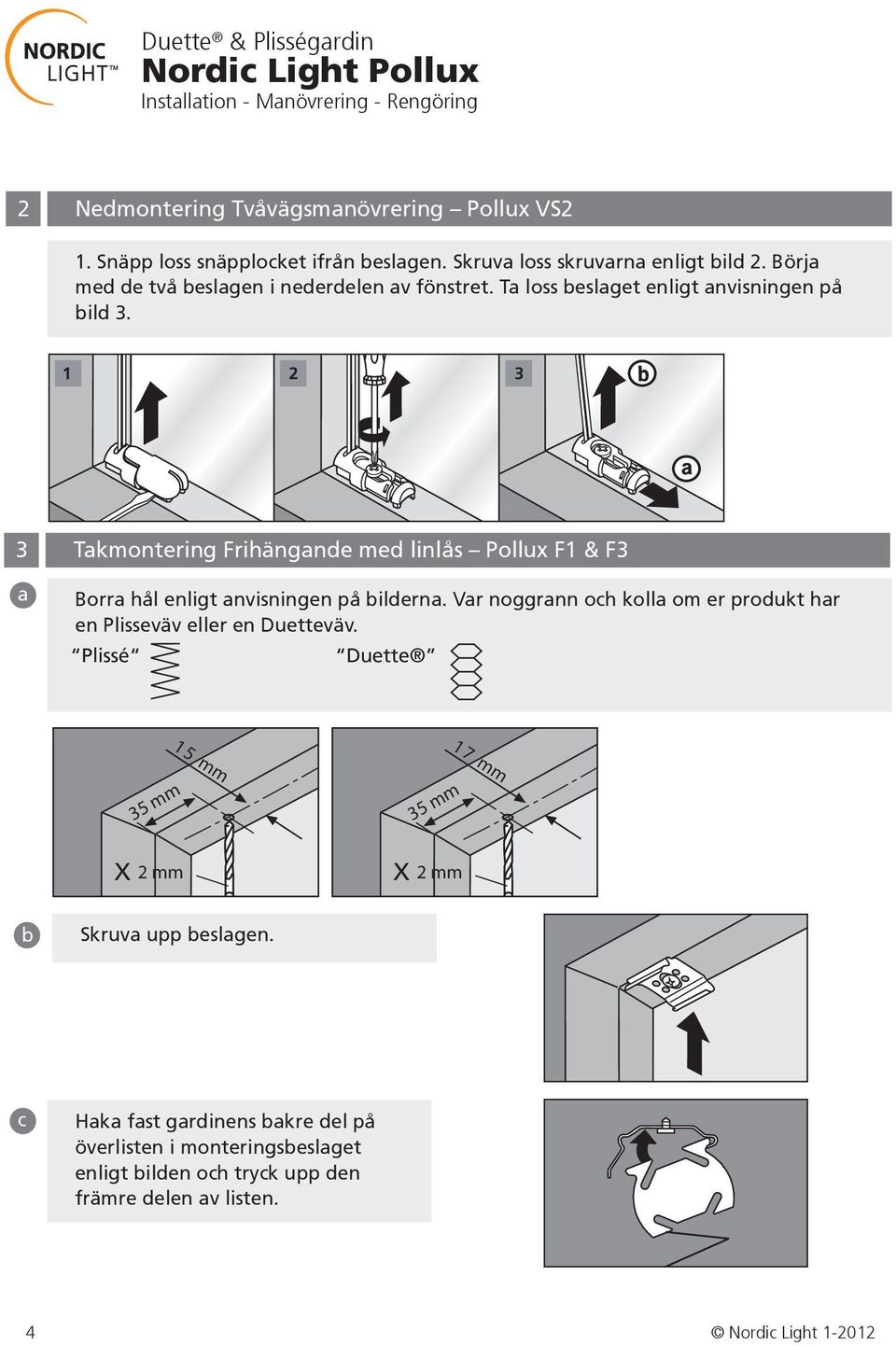

4 2 Nedmontering Tvåvägsmanövrering Pollux VS2 1. Snäpp loss snäpplocket ifrån beslagen. Skruva loss skruvarna enligt bild 2. Börja med de två beslagen i nederdelen av fönstret. Ta loss beslaget enligt anvisningen på bild Takmontering Frihängande med linlås Pollux F1 & F3 a Borra hål enligt anvisningen på bilderna. Var noggrann och kolla om er produkt har en Plisseväv eller en Duetteväv. Plissé Duette 35 mm 1 5 mm 35 mm 17 mm X 2 mm X 2 mm b Skruva upp beslagen. c Haka fast gardinens bakre del på överlisten i monteringsbeslaget enligt bilden och tryck upp den främre delen av listen. 4 Nordic Light

1 2 3 3 Takmontering Frihängande med linlås Pollux F1 & F3 a Borra hål enligt anvisningen på bilderna.

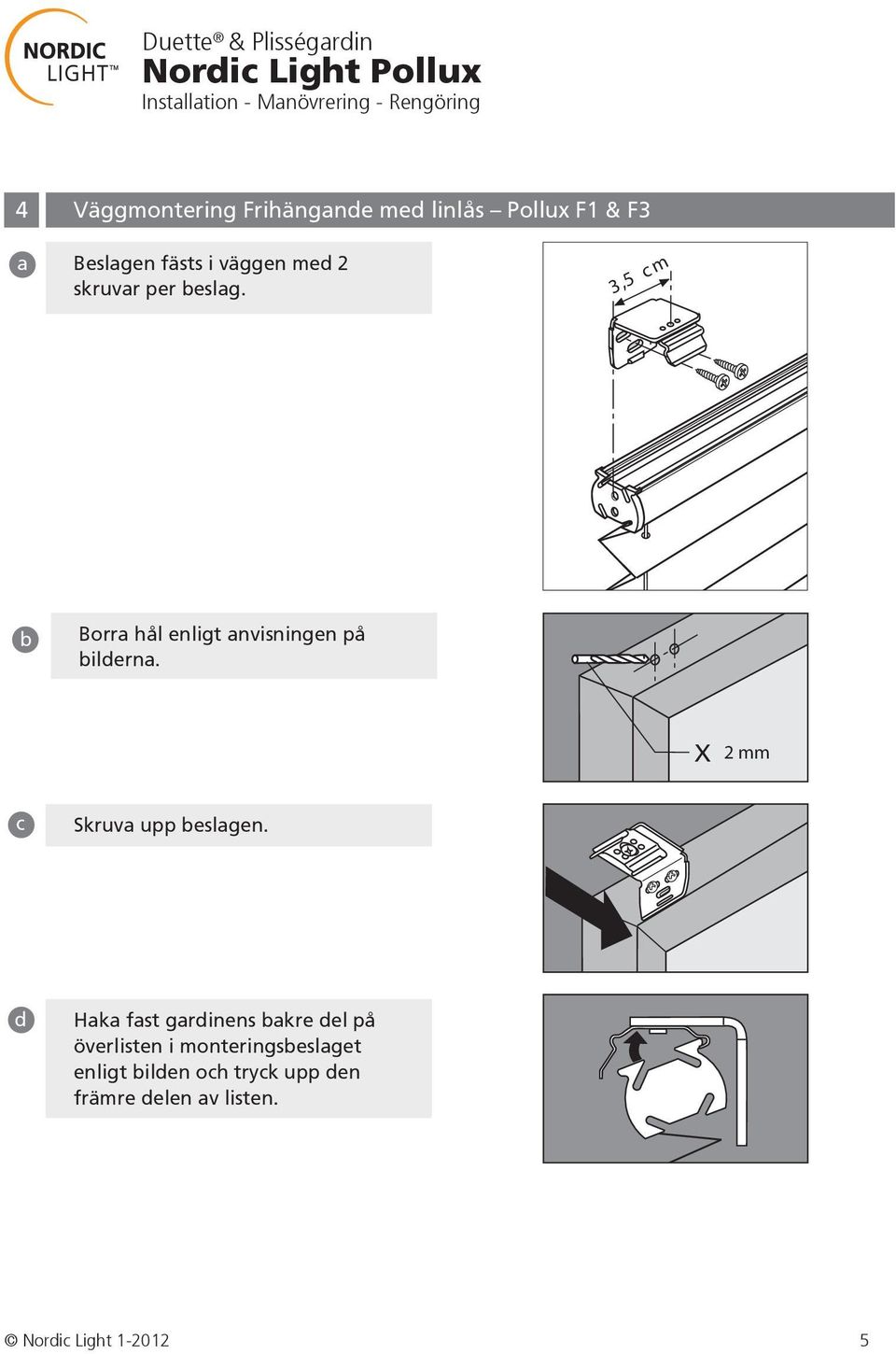

5 4 Väggmontering Frihängande med linlås Pollux F1 & F3 a Beslagen fästs i väggen med 2 skruvar per beslag. 3,5 c m b Borra hål enligt anvisningen på bilderna. X 2 mm c Skruva upp beslagen. d Haka fast gardinens bakre del på överlisten i monteringsbeslaget enligt bilden och tryck upp den främre delen av listen. Nordic Light

6 5 Demontering För in en skruvmejsel enligt bilden och dra produkten neråt. 6 Drift- och underhållsinstruktioner Rengöring: Listen bör rengöras minst en gång vartannat år för bästa finish med dammborste eller mjuk trasa och ljummet vatten eller dammsugare med mjuk borste vid rengöringen. Damma regelbundet väven men för en mer grundlig rengöring kan väven dammsugas försiktigt med en mjuk borste. Fläckar tas bort med en fuktig svamp och ett milt rengöringsmedel.det är viktigt att gardinen får torka i helt neddraget läge. Varning för fall: Vid underhåll eller reparation av textilgardin finns risk för fall från t.ex. stege. Säkerställ att stegen står stadigt på underlaget. Använd lämpliga arbetsskor och studera stegens bruksanvisning för att minimera olycksrisken. Iakttag största försiktighet vid arbete på hög höjd p.g.a. ökad olycksrisk. Varning lättantändligt: All väv kan ta eld om man inte är försiktig. Placera inte väv i närheten av öppen eld eller i direkt kontakt med föremål och anordningar som ger hög värme, såsom t ex elektriska element, ugnar, öppna spisar, glödlampor, etc. Varning för skarpa listkanter: Man skall hantera gardinen försiktigt och gärna använda tunna lämpliga arbetshandskar eftersom listkanterna kan vara vassa. Endast motoriserade textilgardiner inkoppling och service: Motoriserade textilgardiner skall anslutas med fast installation till fastighetens elnät. Inkoppling och service av elektriska komponenter får enligt lag endast utföras av behörig elektriker. För att undvika att barn manövrerar textilgardinen rekommenderas att manöverdosan placeras oåtkomligt för barn. Undvik att använda textilgardinen om du misstänker fel i elektriska komponenter eller kablar. För detaljerad beskrivning om koppling av motorer och automatiska styrningar hänvisas till textilautomatikens bruksanvisning. Originaldokumentet får inte i text eller utförande ändras utan medgivande av Turnils AB. Nordic Light Nordic Light SE Alingsås, Sweden Tel: ordereurope@turnils.com Registered Trade Mark of Turnils AB, Sweden

rengöringen. Damma regelbundet väven men för en mer grundlig rengöring kan väven dammsugas försiktigt med en mjuk borste. Fläckar tas bort med en fuktig svamp och ett milt rengöringsmedel.
