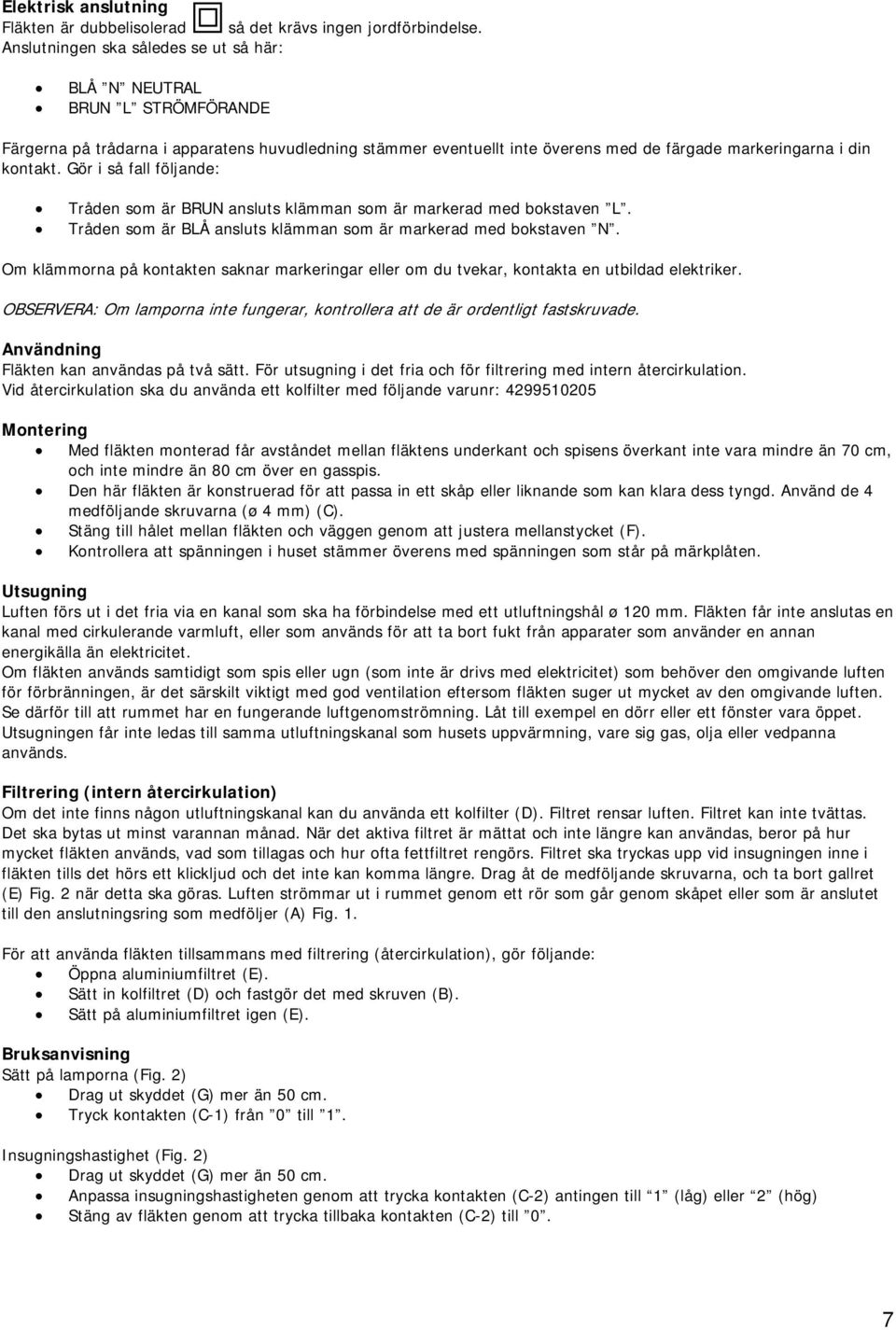

2 Elektrisk anslutning Fläkten är dubbelisolerad så det krävs ingen jordförbindelse. Anslutningen ska således se ut så här: BLÅ N NEUTRAL BRUN L STRÖMFÖRANDE Färgerna på trådarna i apparatens huvudledning stämmer eventuellt inte överens med de färgade markeringarna i din kontakt. Gör i så fall följande: Tråden som är BRUN ansluts klämman som är markerad med bokstaven L. Tråden som är BLÅ ansluts klämman som är markerad med bokstaven N. Om klämmorna på kontakten saknar markeringar eller om du tvekar, kontakta en utbildad elektriker. OBSERVERA: Om lamporna inte fungerar, kontrollera att de är ordentligt fastskruvade. Användning Fläkten kan användas på två sätt. För utsugning i det fria och för filtrering med intern återcirkulation. Vid återcirkulation ska du använda ett kolfilter med följande varunr: Montering Med fläkten monterad får avståndet mellan fläktens underkant och spisens överkant inte vara mindre än 70 cm, och inte mindre än 80 cm över en gasspis. Den här fläkten är konstruerad för att passa in ett skåp eller liknande som kan klara dess tyngd. Använd de 4 medföljande skruvarna (ø 4 mm) (C). Stäng till hålet mellan fläkten och väggen genom att justera mellanstycket (F). Kontrollera att spänningen i huset stämmer överens med spänningen som står på märkplåten. Utsugning Luften förs ut i det fria via en kanal som ska ha förbindelse med ett utluftningshål ø 120 mm. Fläkten får inte anslutas en kanal med cirkulerande varmluft, eller som används för att ta bort fukt från apparater som använder en annan energikälla än elektricitet. Om fläkten används samtidigt som spis eller ugn (som inte är drivs med elektricitet) som behöver den omgivande luften för förbränningen, är det särskilt viktigt med god ventilation eftersom fläkten suger ut mycket av den omgivande luften. Se därför till att rummet har en fungerande luftgenomströmning. Låt till exempel en dörr eller ett fönster vara öppet. Utsugningen får inte ledas till samma utluftningskanal som husets uppvärmning, vare sig gas, olja eller vedpanna används. Filtrering (intern återcirkulation) Om det inte finns någon utluftningskanal kan du använda ett kolfilter (D). Filtret rensar luften. Filtret kan inte tvättas. Det ska bytas ut minst varannan månad. När det aktiva filtret är mättat och inte längre kan användas, beror på hur mycket fläkten används, vad som tillagas och hur ofta fettfiltret rengörs. Filtret ska tryckas upp vid insugningen inne i fläkten tills det hörs ett klickljud och det inte kan komma längre. Drag åt de medföljande skruvarna, och ta bort gallret (E) Fig. 2 när detta ska göras. Luften strömmar ut i rummet genom ett rör som går genom skåpet eller som är anslutet till den anslutningsring som medföljer (A) Fig. 1. För att använda fläkten tillsammans med filtrering (återcirkulation), gör följande: Öppna aluminiumfiltret (E). Sätt in kolfiltret (D) och fastgör det med skruven (B). Sätt på aluminiumfiltret igen (E). Bruksanvisning Sätt på lamporna (Fig. 2) Drag ut skyddet (G) mer än 50 cm. Tryck kontakten (C-1) från 0 till 1. Insugningshastighet (Fig. 2) Drag ut skyddet (G) mer än 50 cm. Anpassa insugningshastigheten genom att trycka kontakten (C-2) antingen till 1 (låg) eller 2 (hög) Stäng av fläkten genom att trycka tillbaka kontakten (C-2) till 0. 7

Gör i så fall följande: Tråden som är BRUN ansluts klämman som är markerad med bokstaven L. Tråden som är BLÅ ansluts klämman som är markerad med bokstaven N.

3 Underhåll För att fläkten ska fungera optimalt ska den underhållas med jämna mellanrum. Det gäller särskilt aluminiumfiltret (E) och det aktiva kolfiltret (D). Aluminiumfiltret har till uppgift att fånga upp fett och andra större partiklar (smuts). Vid jämna mellanrum täpps det därför till, beroende av hur mycket fläkten används, vad som tillagas och vad den används för. Oavsett vad, är det nödvändigt att rengöra aluminiumfiltret minst varannan månad: Tag av aluminiumfiltret och tvätta det i ljummet vatten med ett milt rengöringsmedel så att smutsen blötgörs. Rengör det grundligt i ljummet vatten. Användning av fel rengöringsmedel kan medföra brandfara. Det är därför viktigt att vara försiktig med vilka rengöringsmedel som används. Det aktiva kolfiltret (används endast vid filtrering, ej för utsugning) har till uppgift att fånga upp fukt och rensa luften. Hur ofta det aktiva kolfiltret ska bytas ut beror på användning, vilken slags tillagning fläkten används för, samt hur ofta fettfiltret rengörs. I praktiken bör det bytas ut minst varannan månad. Rengör alla ytor med en fuktig trasa med tillsatt rengöringsmedel. Undvik skur- och slipmedel. Byte av glödlampor Stäng av strömmen till fläkten. Tag av lampans lock. Byt alltid ut till en glödlampa av motsvarande typ, max. 40 W. Sätt tillbaka locket till lampan. 2. SÄKERHETSANVISNINGAR Läs manualen noga innan du använder enheten. Följ alltid alla försiktighetsrekommendationer så minskar risken för brand, elstötar, brännskador och andra skador. Enheten är endast avsedd för privat bruk och får inte användas i kommersiellt syfte. Kontrollera att hushållets spänning motsvarar enhetens märkspänning. Kontrollera elsladden och kontakten noga så att de inte är skadade innan enheten används. 8

Vid jämna mellanrum täpps det därför till, beroende av hur mycket fläkten används, vad som tillagas och vad den används för.

4 3. REKLAMATIONSRÄTT Appliances produkter har en garantilängd på 24 månader. Garantin inleds vid inköpstillfället. Förbrukningsvaror och defekter som orsakar en obetydlig påverkan på utrustningens funktion eller värde omfattas inte av garantin. Rätten till garanti måste bevisas med uppvisande av inköpskvittot i original, där inköpsdatum och produktmodell framgår. GARANTIÅTAGANDE En apparat med fel måste återlämnas till ett registrerat servicecenter, tillsammans med ett giltigt inköpskvitto. Om ett fel uppstår på apparaten under garantiperioden, reparerar Appliance eller dess officiellt förordnade servicecenter alla defekter orsakade av material- eller tillverkningsfel utan kostnad. Appliance bestämmer själv om företagets garantiförpliktelser ska uppfyllas genom reparation eller utbyte av den felaktiga apparaten eller delar av den felaktiga apparaten. Vid utbyte kan det hända att färg och modell skiljer sig från den ursprungligen köpta apparaten. Det ursprungliga inköpsdatumet ska fastställa början på garantiperioden. Garantiperioden förlängs inte om apparaten byts ut eller repareras. GARANTI UNDANTAG Skador eller defekter som orsakas av felaktig skötsel eller hantering och skador som resulterar från användning av delar som inte är original eller tillbehör som inte Appliance har rekommenderat täcks inte av garantin. Garantin omfattar inte skador som orsakas av yttre faktorer som åska, vätskor och värme, inte heller skador som uppstått under transport. Garantin gäller inte om serienumret på enheten har ändrats, tagits bort eller gjorts oläsligt. Alla garantianspråk blir ogiltiga om apparaten har reparerats, ändrats eller modifierats av köparen eller av obehöriga servicecenter som ej är officiellt förordnade av Appliance. OM DU VILL HA YTTERLIGARE INFORMATION, BESÖK 9

Rätten till garanti måste bevisas med uppvisande av inköpskvittot i original, där inköpsdatum och produktmodell framgår.

5 Udskiftning av front Dra ut fronten Ta bort båda fettfiltren Lossa de tre skruvarna som håller fast fronten (VIKTIGT! lossa skruvarna väldigt lite så ramen inte ramlar av) Ta bort änddelen av plast från frontens ena ända Nu kan fronten skjutas åt sidan och tas bort Sätt på en ny front och skruva åt skruvarna. (när aluminiumfronten installeras, tas de befintliga skruvarna bort och istället används de medföljande skruvarna till att sätta fast fronten). Montera änddelen av plast och fettfiltren igen. 10

åt sidan och tas bort Sätt på en ny front och skruva åt skruvarna.
