1 MANUEL D' UTILISATION ET DE MONTAGE NL GEBRUIKS- EN MONTAGEAANWIJZING S BRUKS- OCH MONTERINGSANVISNING IKD3850.0E IKD4850.0E IKD4850.0GE

2 INNEHÅLLSFÖRTECKNING Allmänt Innehållsförteckning Spisfläktens typdata Säkerhetsanvisningar 39 Montering Monteringsanvisningar Elektrisk anslutning Övriga monteringsanvisningar och tips Måttritningar Monteringsanvisning Så här fungerar din spisfläkt Slå på/slå av spisfläkten Hastighetsreglering Eftergångsautomatik Slå på/slå av belysningen Dimmerfunktion Indikering för filterbyte Fjärrkontroll Underhåll, rengöring och skötsel Kåpa Fettfilter Kolfilter

3 Observera! För att vår kundtjänst ska kunna förbereda reparationer och ställa de reservdelar som behövs till förfogande behöver vi följande information när du kontaktar oss: 1. Din fullständiga adress 2. Ditt telefon- och eventuellt ditt telefaxnummer 3. Uppgift om när du kan ta emot vår kundtjänst. 4. Spisfläktens fullständiga beteckning: Mod.- och F.-nr (se typskylten och/eller inköpskvittot) Modellbeteckning:... E-nummer:... Fa.nr.: Datum för köpet 6. En detaljerad beskrivning av problemet och vilken service du önskar Se även till att du har inköpskvittot till hands. Du hjälper oss på så sätt att spara tid och kostnader och vi kan även arbeta effektivare åt dig. 38

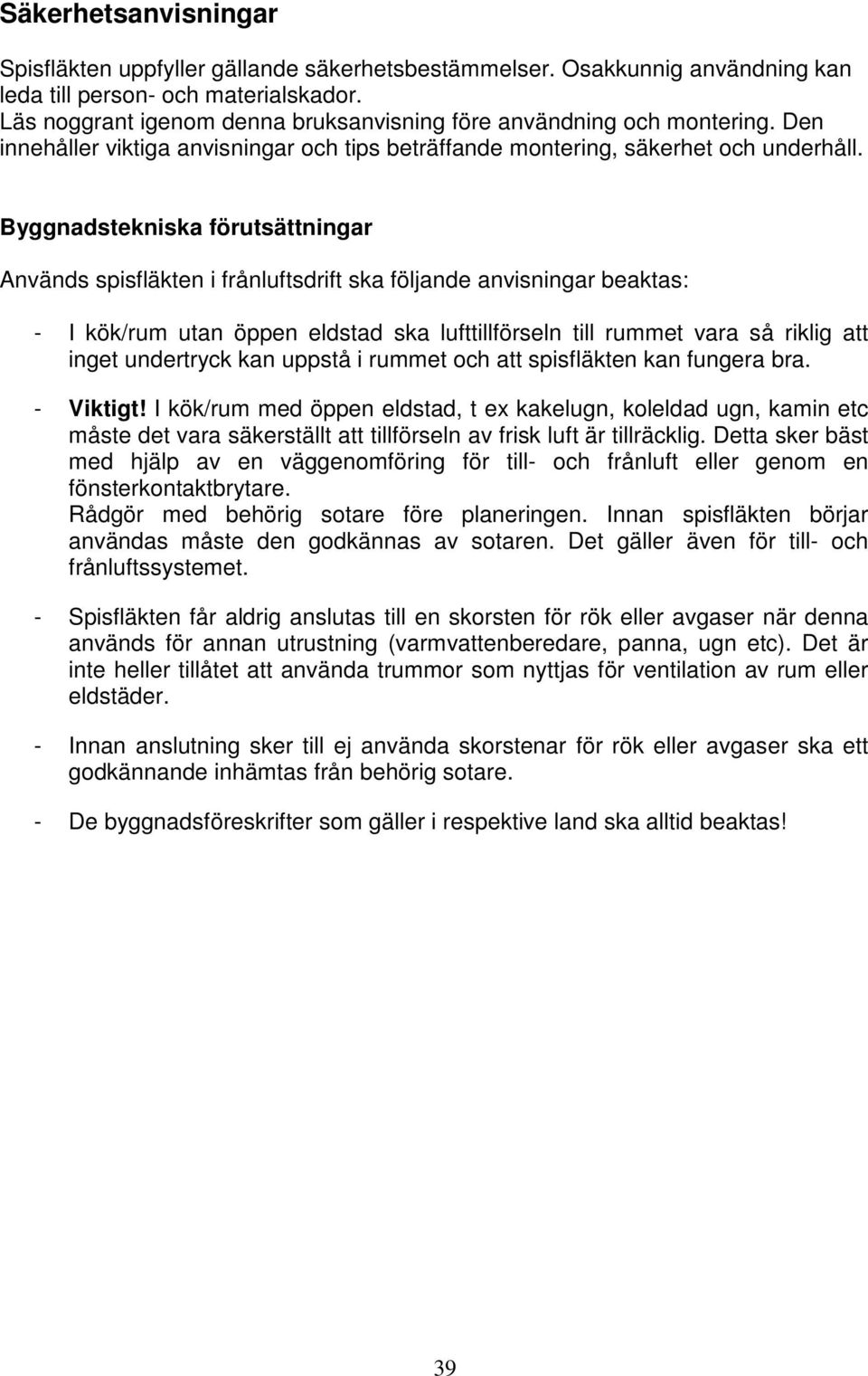

4 Säkerhetsanvisningar Spisfläkten uppfyller gällande säkerhetsbestämmelser. Osakkunnig användning kan leda till person- och materialskador. Läs noggrant igenom denna bruksanvisning före användning och montering. Den innehåller viktiga anvisningar och tips beträffande montering, säkerhet och underhåll. Byggnadstekniska förutsättningar Används spisfläkten i frånluftsdrift ska följande anvisningar beaktas: - I kök/rum utan öppen eldstad ska lufttillförseln till rummet vara så riklig att inget undertryck kan uppstå i rummet och att spisfläkten kan fungera bra. - Viktigt! I kök/rum med öppen eldstad, t ex kakelugn, koleldad ugn, kamin etc måste det vara säkerställt att tillförseln av frisk luft är tillräcklig. Detta sker bäst med hjälp av en väggenomföring för till- och frånluft eller genom en fönsterkontaktbrytare. Rådgör med behörig sotare före planeringen. Innan spisfläkten börjar användas måste den godkännas av sotaren. Det gäller även för till- och frånluftssystemet. - Spisfläkten får aldrig anslutas till en skorsten för rök eller avgaser när denna används för annan utrustning (varmvattenberedare, panna, ugn etc). Det är inte heller tillåtet att använda trummor som nyttjas för ventilation av rum eller eldstäder. - Innan anslutning sker till ej använda skorstenar för rök eller avgaser ska ett godkännande inhämtas från behörig sotare. - De byggnadsföreskrifter som gäller i respektive land ska alltid beaktas! 39

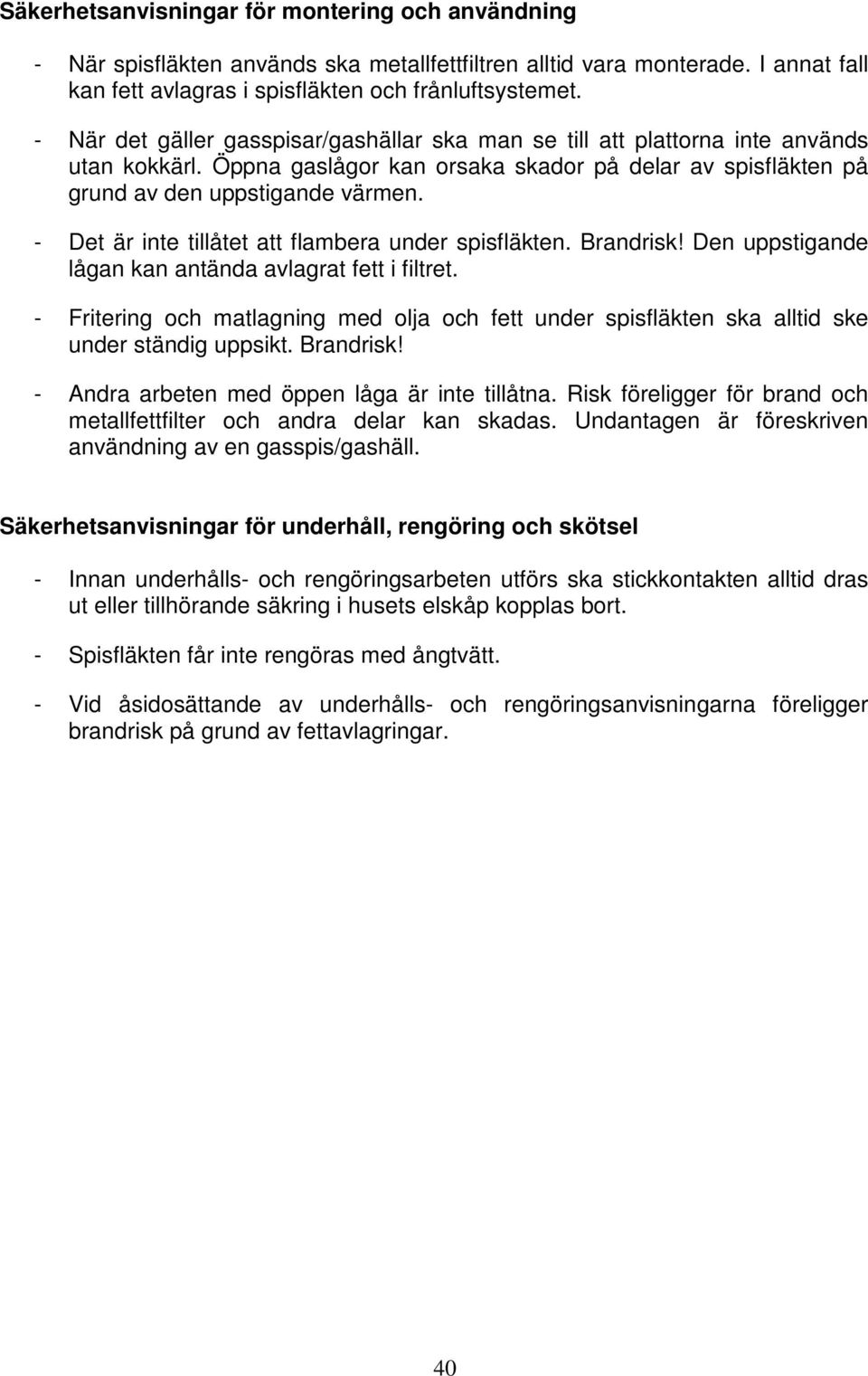

5 Säkerhetsanvisningar för montering och användning - När spisfläkten används ska metallfettfiltren alltid vara monterade. I annat fall kan fett avlagras i spisfläkten och frånluftsystemet. - När det gäller gasspisar/gashällar ska man se till att plattorna inte används utan kokkärl. Öppna gaslågor kan orsaka skador på delar av spisfläkten på grund av den uppstigande värmen. - Det är inte tillåtet att flambera under spisfläkten. Brandrisk! Den uppstigande lågan kan antända avlagrat fett i filtret. - Fritering och matlagning med olja och fett under spisfläkten ska alltid ske under ständig uppsikt. Brandrisk! - Andra arbeten med öppen låga är inte tillåtna. Risk föreligger för brand och metallfettfilter och andra delar kan skadas. Undantagen är föreskriven användning av en gasspis/gashäll. Säkerhetsanvisningar för underhåll, rengöring och skötsel - Innan underhålls- och rengöringsarbeten utförs ska stickkontakten alltid dras ut eller tillhörande säkring i husets elskåp kopplas bort. - Spisfläkten får inte rengöras med ångtvätt. - Vid åsidosättande av underhålls- och rengöringsanvisningarna föreligger brandrisk på grund av fettavlagringar. 40

6 MONTERING Vid montering av spisfläkten ska, beroende på modell, avståndet mellan spis/häll och spisfläktens underkant uppgå till minst 60 cm vid elspisar/elhällar och 75 cm vid gasspisar/gashällar (fig 1). Fig 1 Elspis/elhäll minst 60 cm Gasspis/gashäll minst 75 cm Monteringsanvisningar Frånlufts- eller cirkulationsdrift Vid frånluftsdrift rengörs den insugna luften i fettfiltret och leds ut i det fria via en frånluftskanal. Vid cirkulationsdrift rengörs den insugna luften i fettfiltret och dessutom i ett aktivkolfilter (extra tillbehör). Den rengjorda luften strömmar sedan ut i köket igen. Spisfläkten levereras för frånluftsdrift. Det extra tillbehör som krävs för cirkulationsdrift kan beställas hos tillverkaren (se även kapitlet Underhåll, rengöring och skötsel ). Elektrisk anslutning Före den elektriska anslutningen ska man kontrollera om den spänning som anges på typskylten överensstämmer med den lokala nätspänningen. Typskylten finns inuti spisfläkten. När fettfiltren har tagits bort syns typskylten bredvid motorn. Spisfläkten levereras från fabriken med anslutningskabel och stickkontakt. Den kan anslutas till alla föreskriftsmässigt installerade och säkrade skyddskontaktuttag 230 Volt växelström, 50 Hz. Av utseendemässiga skäl ska vägguttaget befinna sig bakom beklädnaden för att det inte ska synas. Eftersom vägguttaget inte längre är åtkomligt efter montering av beklädnaden måste den strömkrets som spisfläkten är ansluten till kunna kopplas bort vid underhållsarbeten. Spisfläkten motsvarar skyddsklass 1. 41

7 Andra viktiga anvisningar För att få bästa möjliga cirkulationseffekt och en lugn gång ska frånluftssystemet och väggenomföringen ha en diameter på minst 150 mm. När frånluftsledningen dras ska följande beaktas: - Välj korta och raka frånluftssträckor. - Använd så få rörböjar som möjligt. - Använd endast släta rör. - Väggenomföringar och -ledningar med en diameter på 100 eller 120 mm är inte lämpliga. - Använd inte plast-flex-frånluftsslangar. De kan förstärka luftljud på ett otrevligt sätt. - När plugghål borras ska man se till att ledningar som är dragna i väggen (el, gas, vatten) inte skadas! Spisfläkten är avsedd för takmontering. Beakta de ritningar och anvisningar som visas. För att undvika fingeravtryck på det rostfria stålet rekommenderar vi att använda de medföljande handskarna vid monteringen. 42

8 Måttritning IKD3850.0E Måttritning IKD4850.0E / IKD4850.0GE 43

9 Monteringsschema IKD E IKD E/IKD4850.0GE Tak Takfäste Monteringsring Monteringsvinklar Motorblock Beklädnad rostfritt stål Spisfläktstomme 44

10 TAKMONTERING Placera takfästet (fig 2) så i taket att spisfläkten sitter i önskat läge när den fixeras. Observera att avståndet mellan spis/häll och spisfläktens underkant ska uppgå till minst 60 cm vid elspisar/elhällar och 75 cm vid gasspisar/gashällar. Fig 2 Montera de fyra monteringsvinklarna (fig 3) på de härför avsedda hålen i kanterna på spisfläktens motorblock (fig 3.1). Häng sedan fast monteringsvinklarna i takfästet och fixera med fyra skruvar. Fig 3 Fig 3.1 Sätt nu teleskopbeklädnaden (fig 3.2) över det redan monterade motorblocket. Sätt fast fläktens stomme (fig 3.3) på motorblocket och fäst därefter med fästskenorna. Fig 3.2 Fig

11 Spisfläktens höjd kan justeras med hjälp av monteringsvinklarna. Spisfläkten kan även hängas upp med plåthakar på stommen innan den slutgiltiga monteringen sker. Anmärkning: Frånluftsdrift: Cirkulationsdrift: Teleskopbeklädnaden med cirkulationsluftöppningarna nedåt Teleskopbeklädnaden med cirkulationsluftöppningarna uppåt Fig 4 46

12 SÅ HÄR FUNGERAR DIN SPISFLÄKT Spisfläkten manövreras via beröringskänsliga touchkontroller på framsidan. De reagerar när tillhörande symbol berörs lätt. Hastigheten, belysningen och ljusstyrkan liksom eftergångsfunktionen kan styras via touchkontrollerna. En digital display informerar om aktuellt vald hastighet och visar information om eftergångsautomatiken och filterstatus. Slå på/slå av spisfläkten Genom att beröra denna symbol slås spisfläkten på eller av. Efter påslagningen går spisfläkten med hastighet 2. Hastighetsreglering Hastigheten regleras vid påslagen spisfläkt genom att beröra symbolerna + (högre hastighet) och - (lägre hastighet). Genom att beröra symbolen flera gånger efter varandra ökar eller minskar hastigheten från 1-4. Eftergångsautomatik Spisfläkten har en eftergångsautomatik som automatiskt stänger av spisfläktens motor efter 15 minuter. För att avlägsna kvarvarande matos och lukt efter matlagningen bör eftergångsautomatiken alltid slås på när tillagningen är färdig. Genom att beröra timer-symbolen slås eftergångsautomatiken på. Den inställda hastigheten i displayen börjar blinka. Eftergångsautomatiken slås av genom att beröra timer-symbolen eller genom att slå av spisfläkten. Slå på/slå av belysningen Belysningen aktiveras genom att beröra eller trycka på denna symbol. 47

13 Dimmerfunktion När belysningssymbolen berörs permanent under ca 5 sekunder visas två vågräta balkar i displayen (fig A). Berör/tryck på belysningsknappen igen och ljusstyrkan visas i displayen. Vid leverans är ljusstyrkan inställd på 9. Genom att beröra + eller - knappen kan man nu först bestämma för vilken belysningstyp som dimmerinställningen ska göras. För att spara inställningen berör man belysningssymbolen igen. Fig A Radera indikeringen för filterbyte C. När bokstaven C visas i displayen måste kolfiltret bytas (se även kapitlet Underhåll, rengöring och skötsel ). För att nollställa indikeringen håller man På/Av-knappen intryckt ca 5 sekunder. Funktionen nollställs och bokstaven C raderas i displayen. 48

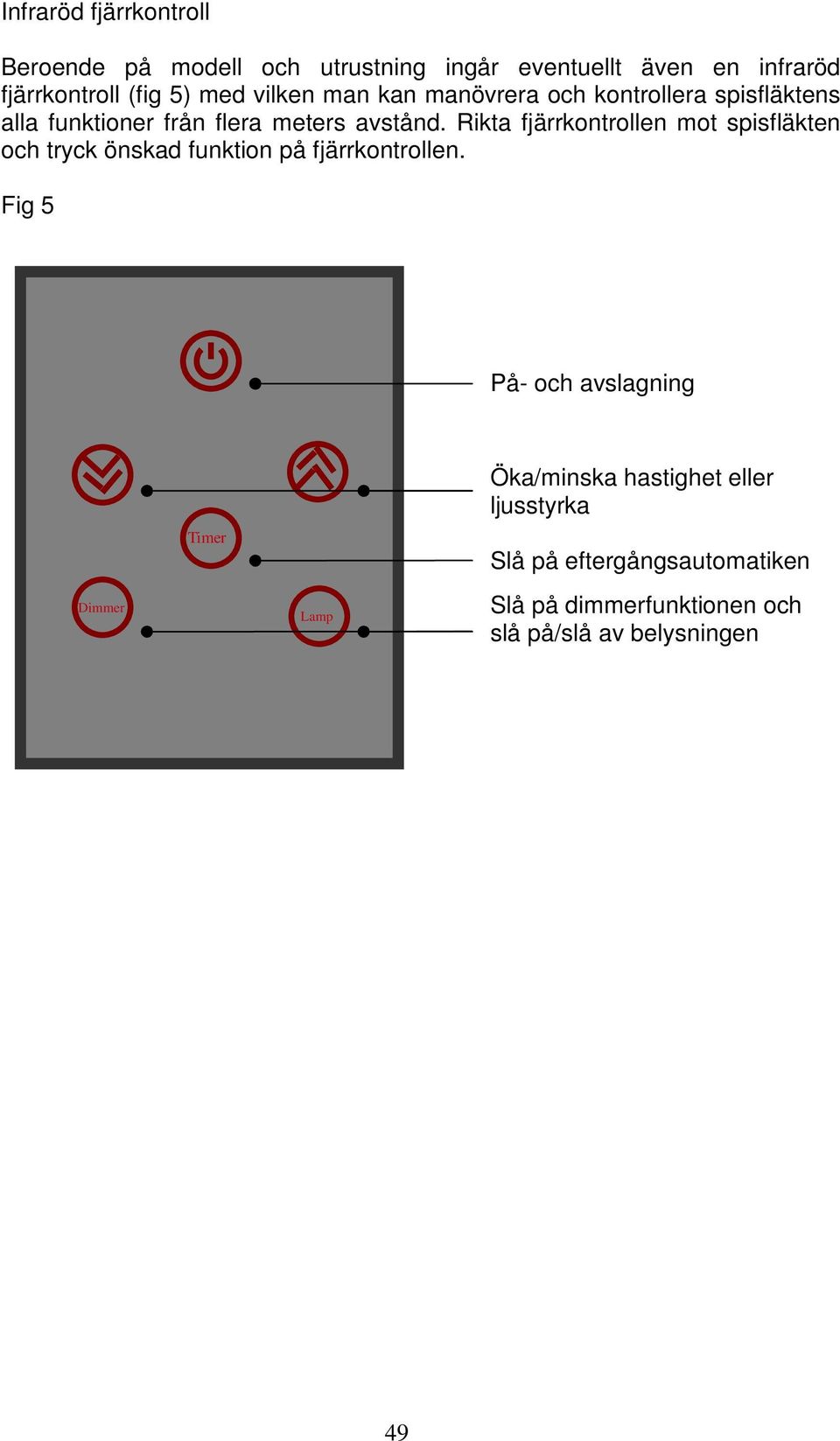

14 Infraröd fjärrkontroll Beroende på modell och utrustning ingår eventuellt även en infraröd fjärrkontroll (fig 5) med vilken man kan manövrera och kontrollera spisfläktens alla funktioner från flera meters avstånd. Rikta fjärrkontrollen mot spisfläkten och tryck önskad funktion på fjärrkontrollen. Fig 5 På- och avslagning Dimmer Timer Lamp Öka/minska hastighet eller ljusstyrka Slå på eftergångsautomatiken Slå på dimmerfunktionen och slå på/slå av belysningen 49

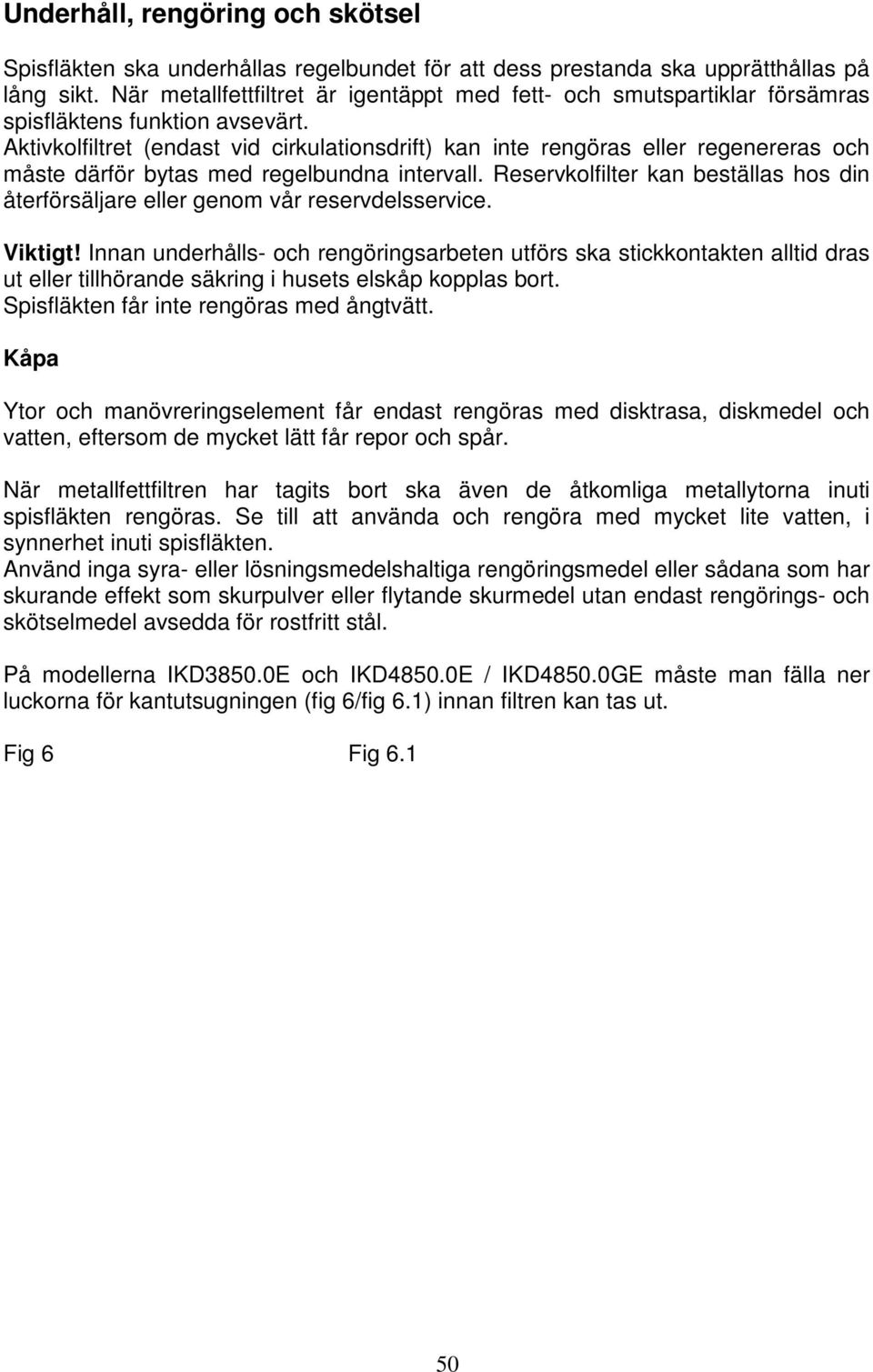

15 Underhåll, rengöring och skötsel Spisfläkten ska underhållas regelbundet för att dess prestanda ska upprätthållas på lång sikt. När metallfettfiltret är igentäppt med fett- och smutspartiklar försämras spisfläktens funktion avsevärt. Aktivkolfiltret (endast vid cirkulationsdrift) kan inte rengöras eller regenereras och måste därför bytas med regelbundna intervall. Reservkolfilter kan beställas hos din återförsäljare eller genom vår reservdelsservice. Viktigt! Innan underhålls- och rengöringsarbeten utförs ska stickkontakten alltid dras ut eller tillhörande säkring i husets elskåp kopplas bort. Spisfläkten får inte rengöras med ångtvätt. Kåpa Ytor och manövreringselement får endast rengöras med disktrasa, diskmedel och vatten, eftersom de mycket lätt får repor och spår. När metallfettfiltren har tagits bort ska även de åtkomliga metallytorna inuti spisfläkten rengöras. Se till att använda och rengöra med mycket lite vatten, i synnerhet inuti spisfläkten. Använd inga syra- eller lösningsmedelshaltiga rengöringsmedel eller sådana som har skurande effekt som skurpulver eller flytande skurmedel utan endast rengörings- och skötselmedel avsedda för rostfritt stål. På modellerna IKD3850.0E och IKD4850.0E / IKD4850.0GE måste man fälla ner luckorna för kantutsugningen (fig 6/fig 6.1) innan filtren kan tas ut. Fig 6 Fig

16 Fettfilter För att ta ut fettfiltren trycker man ner filtrets greppöppning och tar ut fettfiltret ur spisfläkten (fig 7). Därefter tar man ut fettfiltret ur den rostfria ramen (fig 7.2). För att sätta tillbaka fettfiltret sätter man först in det i den rostfria ramen igen och sedan i spisfläkten. Gör så här: Sätt in filtrets nedre kant i spisfläktes ram och se till att de båda nedre tungorna förs in exakt i de båda hålen på filterramen (fig 7.1). Tryck samtidigt ned greppöppningen tills även överdelen av fettfiltret sitter helt i filterramen och släpp sedan greppöppningen. Fig 7 Fig 7.1 På en del modeller har metallfettfiltren ett borttagbart rostfritt galler runtom. Hos dessa metallfettfilter måste metallfettfiltret tas ut ur gallret innan filtret diskas i diskmaskinen. För att ta bort det rostfria gallret trycker man ner greppöppningen tills de båda rörliga tungorna är helt neddragna (fig 7.2) och sedan trycker man ut metallfiltret ur det rostfria gallret (fig 7.3). Sätt nu in metallfettfiltret (fig 7.4) i diskmaskinen och rengör det rostfria gallret med en mjuk rengöringsduk. Fig 7.2 Fig 7.3 Fig

17 Beroende på hur ofta matlagning och stekning sker ska metallfettfiltren rengöras ungefär varannan vecka. Låt smutsen på metallfettfiltren och de rostfria ramarna mjukna upp i varmt diskvatten, rengör med en mjuk borste och skölj sedan noggrant av med varmt vatten. Upprepa eventuellt proceduren. Metallfettfiltren (inte de rostfria ramarna) kan även rengöras i diskmaskin med ett normalt diskprogram på 55 C. Eftersom fettavlagringar kan fastna på glas och porslin och på grund av eventuella matrester i gallerstrukturen ska metallfettfiltren rengöras separat i diskmaskinen. Kraftigt igensatta metallfettfilter ska först läggas i varmt diskvatten för att smutsen ska lösas upp. Anmärkning! Se till att gallret inte skadas när metallfettfiltren rengörs. Färgförändringar på metallytorna kan uppträda vid ofta förekommande rengöring eller på grund av aggressiva rengöringsmedel. Sådana förändringar påverkar inte filterfunktionen och är inget skäl för reklamation. Efter rengöringen sätter man in de torra metallfettfiltren igen enligt fig 7 och följande men i omvänd ordningsföljd. Kolfilter För att ta bort aktivkolfiltret (fig 8) drar man de båda främre fästklamrarna i filterramen framåt. Efter det att det nya kolfiltret har tagits ut ur förpackningen ska filtret skakas för att granulatet ska fördelas jämnt. Se till att filtrets fästtungor visar framåt när det nya aktivkolfiltret sätts in. Sätt först in kolfiltret på nederkanten i ramen och fäll sedan in filtrets framkant tills det fixeras (fig 8.1). Fig 8 Fig

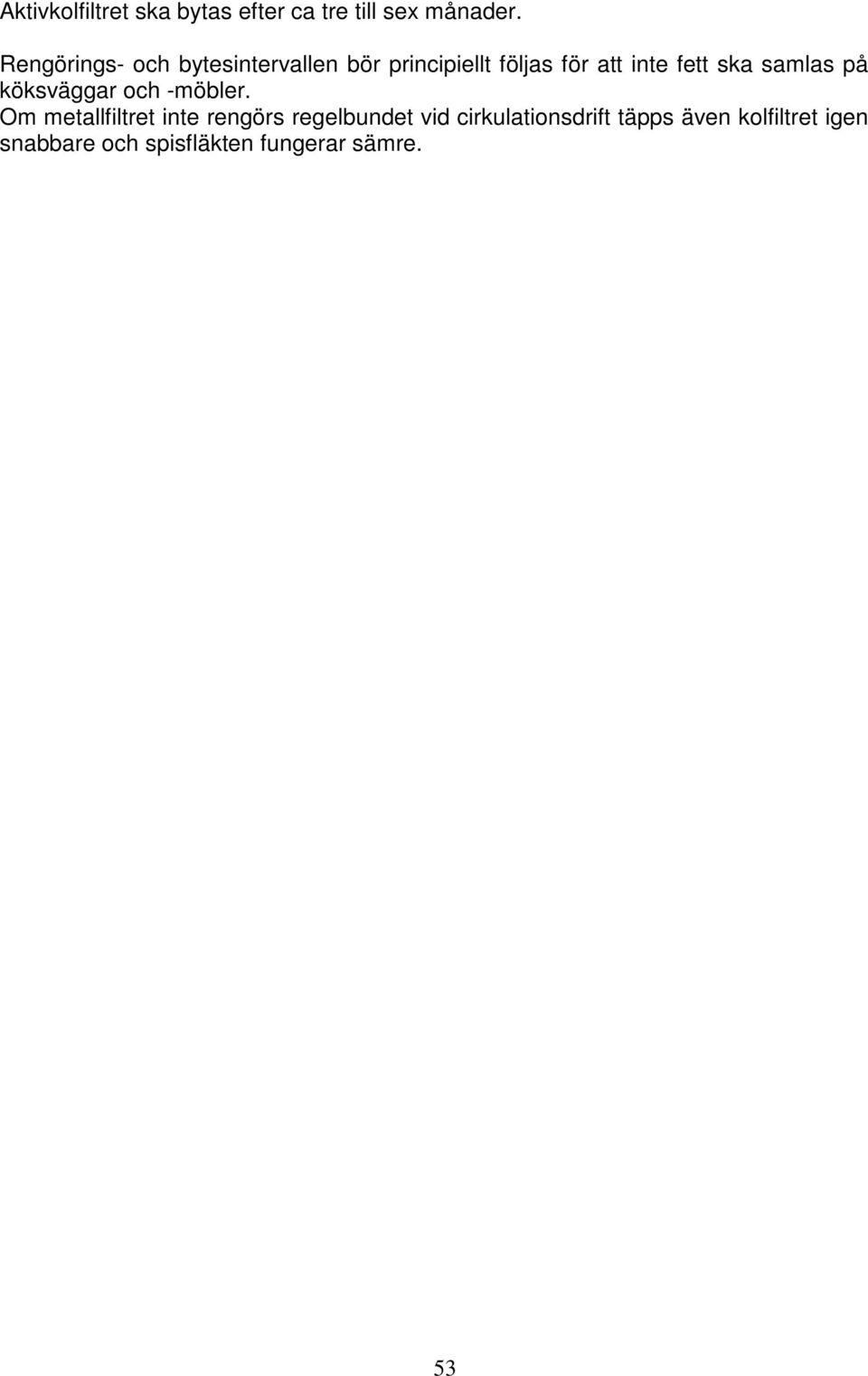

18 Aktivkolfiltret ska bytas efter ca tre till sex månader. Rengörings- och bytesintervallen bör principiellt följas för att inte fett ska samlas på köksväggar och -möbler. Om metallfiltret inte rengörs regelbundet vid cirkulationsdrift täpps även kolfiltret igen snabbare och spisfläkten fungerar sämre. 53

19 Küppersbusch Hausgeräte GmbH Postfach , D Gelsenkirchen, Küppersbuschstr. 16, D Gelsenkirchen Telefon: (02 09) , Telefax: (02 09) Küppersbusch Ges. m. b. H. Eitnergasse 13, 1230 Wien, Telefon: 01 / , Telefax: 01 /
