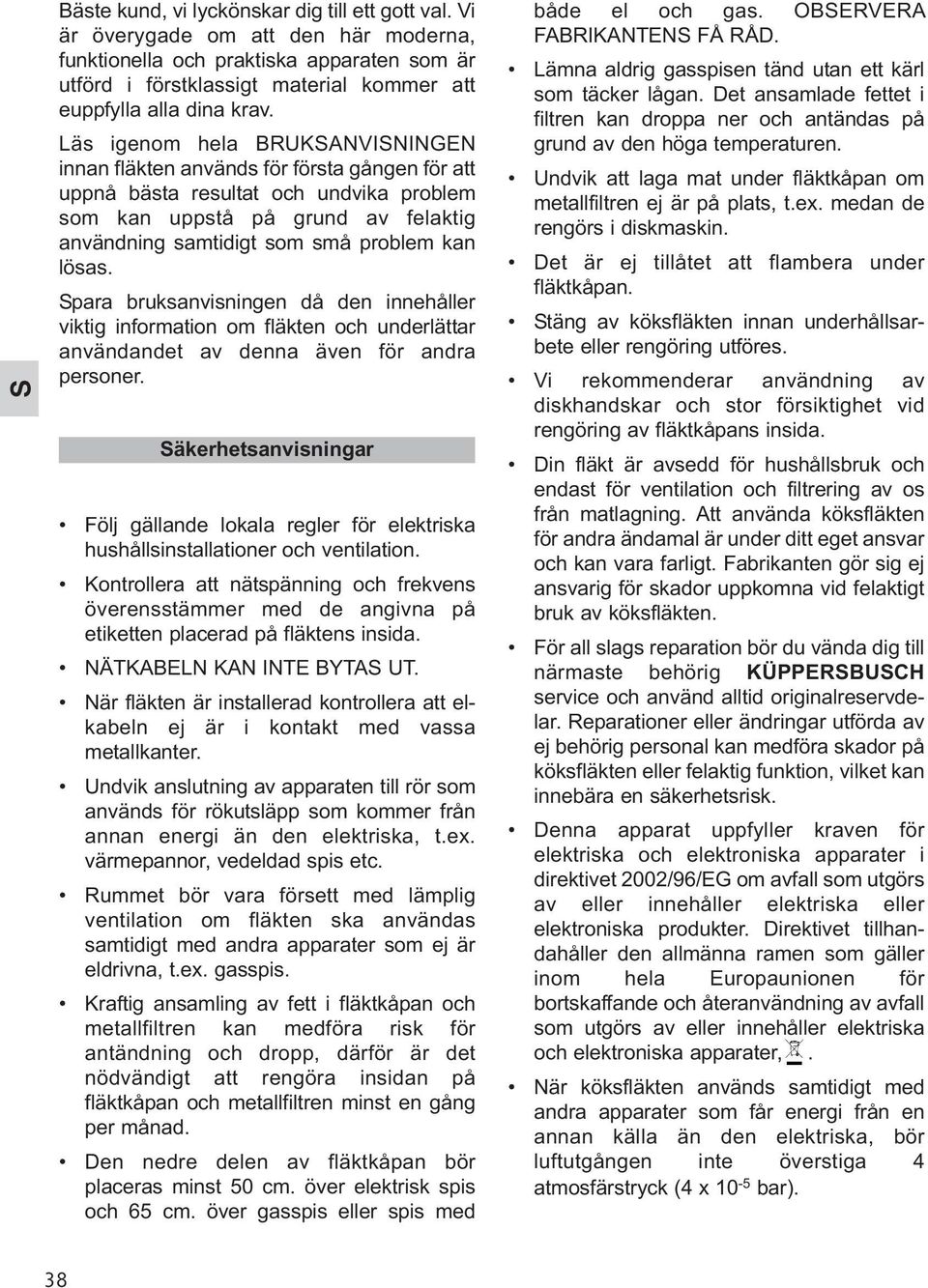

2 Bäste kund, vi lyckönskar dig till ett gott val. Vi är överygade om att den här moderna, funktionella och praktiska apparaten som är utförd i förstklassigt material kommer att euppfylla alla dina krav. Läs igenom hela BRUKANVININGEN innan fläkten används för första gången för att uppnå bästa resultat och undvika problem som kan uppstå på grund av felaktig användning samtidigt som små problem kan lösas. para bruksanvisningen då den innehåller viktig information om fläkten och underlättar användandet av denna även för andra personer. äkerhetsanvisningar Följ gällande lokala regler för elektriska hushållsinstallationer och ventilation. Kontrollera att nätspänning och frekvens överensstämmer med de angivna på etiketten placerad på fläktens insida. NÄTKABELN KAN INTE BYTA UT. När fläkten är installerad kontrollera att elkabeln ej är i kontakt med vassa metallkanter. Undvik anslutning av apparaten till rör som används för rökutsläpp som kommer från annan energi än den elektriska, t.ex. värmepannor, vedeldad spis etc. Rummet bör vara försett med lämplig ventilation om fläkten ska användas samtidigt med andra apparater som ej är eldrivna, t.ex. gasspis. Kraftig ansamling av fett i fläktkåpan och metallfiltren kan medföra risk för antändning och dropp, därför är det nödvändigt att rengöra insidan på fläktkåpan och metallfiltren minst en gång per månad. Den nedre delen av fläktkåpan bör placeras minst 50 cm. över elektrisk spis och 65 cm. över gasspis eller spis med både el och gas. OBERVERA FABRIKANTEN FÅ RÅD. Lämna aldrig gasspisen tänd utan ett kärl som täcker lågan. Det ansamlade fettet i filtren kan droppa ner och antändas på grund av den höga temperaturen. Undvik att laga mat under fläktkåpan om metallfiltren ej är på plats, t.ex. medan de rengörs i diskmaskin. Det är ej tillåtet att flambera under fläktkåpan. täng av köksfläkten innan underhållsarbete eller rengöring utföres. Vi rekommenderar användning av diskhandskar och stor försiktighet vid rengöring av fläktkåpans insida. Din fläkt är avsedd för hushållsbruk och endast för ventilation och filtrering av os från matlagning. Att använda köksfläkten för andra ändamal är under ditt eget ansvar och kan vara farligt. Fabrikanten gör sig ej ansvarig för skador uppkomna vid felaktigt bruk av köksfläkten. För all slags reparation bör du vända dig till närmaste behörig KÜPPERBUCH service och använd alltid originalreservdelar. Reparationer eller ändringar utförda av ej behörig personal kan medföra skador på köksfläkten eller felaktig funktion, vilket kan innebära en säkerhetsrisk. Denna apparat uppfyller kraven för elektriska och elektroniska apparater i direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter. Direktivet tillhandahåller den allmänna ramen som gäller inom hela Europaunionen för bortskaffande och återanvändning av avfall som utgörs av eller innehåller elektriska och elektroniska apparater,. När köksfläkten används samtidigt med andra apparater som får energi från en annan källa än den elektriska, bör luftutgången inte överstiga 4 atmosfärstryck (4 x 10-5 bar). 38

3 Innehållsförteckning ida Apparatsbeskrivning 39 Handledning 39 Programmera tiden 39 Rengöring och skötsell 40 Om något inte fungerar 40 Dimensioner och Egenskaper 41 Levererade tillbehör 42 Installation 42 Aktiva kolfilter 42 Apparatsbeskrivning A Elektronisk fjärrkontroll som programmerar med TOUCH CONTROL för att kontrollera hastighet, ljus, programmering och mätare för användning och hållbarhet av filterna. B Metallfilter. C Lampa med två glödlampor 20 W (G-4). D, E Rörskydd, kan höjdregleras. F Dekorativt element. G Fjärrkontroll (Valfri). Handledning ätt på fjärrkontrollen som i bilden för att kontrollera spisfläktens funktioner. För att spisfläkten skall suga bättre, sätt på spisfläkten några minuter innan matlagningen så att luft flödet är kontinuerligt och stadigare i rökuppsugningstunden. På samma sätt, ha fläkten på några minuter efter matlagningen för att suga upp all rök och lukt. Inställning av tid för funktion Gör på följande sätt: 1) ätt på spisfläkten och välj önskad sugningshastighet. 2) Tryck på Tidströmställare. ugmätarna 1, 2 och 3 börjar att blinka. 3) Välj önskad programmeringstid genom att trycka på Hastighetsökning och minskning. Växlingen är 10 på 10 minuter (Mín. = 10 min., máx. = 30 min.). 4) När Ni har valt önskad tid, tryck en gång till på Tidströmställare för att memorera programmet. Hastighetsmätaren använd börjar blinka. 5) pisfläkten stängs av när den programmerade tiden är slut. Den intensiva hastigheten H kan bara sättas på manuellt ock kommer upp i hastighet 2 efter ungefär 10 min. Fjärrkontroll (Valfri) Fig. 2 (id. 43) Blanda inte ihop gamla batterier med nya. Värm eller exponera inte batteriena i lågorna. Demontera eller kortslut den inte. Ta ut batteriena om Ni inte skall använda fjärrkontrollen under en lång tid. Bevara dem på ett svalt och torrt ställe. Visare av fulla filter När mätaren visar mättning skall den tvättas. (e sid. 4, avd. Filterrengöring). När dem är rena, med spisfläkten avstängd, tryck på Ökad och minskad hastighet samtidigt under mer än 3 sekunder så stängs mätaren av. 39

4 Rengöring och Underhåll Vid rengöring och underhåll följ säkerhetsanvisningarna på sidan 38. Rengöring av Fläktkåpan Om din fläktkåpa är av rostrfritt stål, använd speciellt rengöringsmedel avsett för detta material och följ anvisningarna på produkten. Använd aldrig stålull, repande eller frätande medel. Torka av köksfläkten med en trasa som ej luddar. Det är inte tillrådligt att använda rengöringsapparater med ånga för rengöring av huven. Rengöring av Metallfilter För att lossa filtren från sin plats, tryck lätt på fastsättningsanordningen och drag nedåt. Man kan tvätta metallfiltren genom att lägga dem i varmt vatten med milt diskmedel tills fettet lösts upp och sedan skölja av dem under vattenkranen eller använda speciellt fettlösande medel. De kan även tvättas i diskmaskin. I så fall är det lämpligt att placera dem vertikalt för att undvika att matrester samlas ovanpå dem. Rengöring i diskmaskin kan skada metallytan (mörkgöra den) utan att detta påverkar kapaciteten att ta upp fett. Efter rengöring låt dem lufttorka och sedan placera dem i fläktkåpan. Byte av Lampor Fig. 1 (id. 43) Gör på följande sätt: Tryck på glaset uppåt och fäll ner det, genom att trycka på det till slutet. kruva av glödlampskyddet. Byt ut den trasiga/utbrända glödlampan. Max 20 W (G-4). kruva på glödlampskyddet. Placera glaset i dess initiella position och tryck tills dess fixering. Om något ej Fungerar Innan du kontaktar Behörig Teknisk ervice, kontrollera följande: 40

5 Karakteristiska Dimensioner E F D C G A H B A B C MIN MAX D E F G H * e Informationsbricka inuti fläktkåpan. KÜPPERBUCH förbehåller sig rätten att genomföra ändringar i sina apparater utan att detta medför skillnader i dess funktion. 41

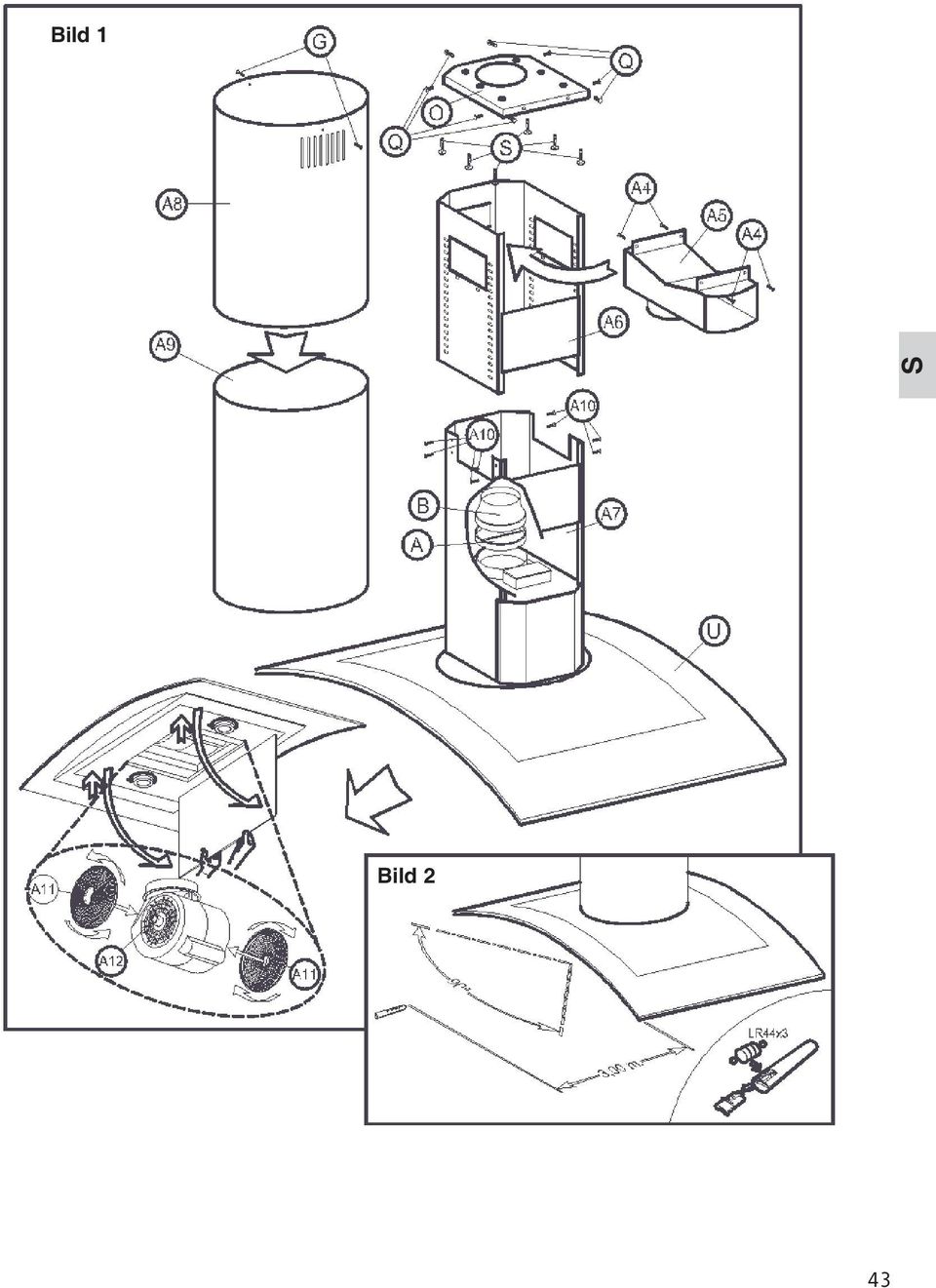

6 Levererade tillbehör Fig. 1 (id. 43) 1 Reduktion 150/ 120 mm. 1 Anti-återvändningsventil. 6 Fixeringskruv (Ø8 x 45). Installation Fig. 1 (id. 43) När Ni installerar spisfläkten följ äkerhetsintruktionerna enligt sid. 38. För att erhålla optimal prestationsförmåga så bör den yttre ledningen ej vara längre än FYRA METER, ha mer än två 90 vinklar, och dess diameter åtminstone Ø120. 1) Använd stödet (O) för att rita upp och borra i taket fixeringsskruvarnas läge () (Ø8 x 45). 2) kruva stödet (O) i taket med fixeringsskruvarna () (Ø8 x 45). 3) Montera det övre underredet (A6) i stödet. (O) med skruvarna (Q) (M6 x 16). 4) Placera delarna (A+B) om innerröret (ej inkluderad) är Ø120. 5) Koppla fast innerröret med en klämma (ej inkluderad) till (B) eller till motorutgången beroende på fallet. 6) Introducera övre rörskyddet (A8) in i nedre rörskyddet (A9). 7) Anpassa det nedre rörskyddsenheten (A9) och övre (A8) till nedre underredet (A7) och till det dekorativa komplementet (U). 8) Montera den nedre enheten till den övre enheten fixerad i taket med (A10) (M4 x 12) i önskad höjd. 9) Koppla den övre delen av innerröret (ej inkluderad) till utgången. 10) Höj övre rörskyddet (A8) och fäst den övre enheten med skruvarna (G) (M4 x 12 ). 1) Använd stödet (O) för att rita upp och borra i taket fixeringsskruvarnas läge () (Ø8 x 45). 2) kruva stödet (O) i taket med fixeringsskruvarna () (Ø8 x 45). 3) Montera spridaren (A5) med skruvarna (A4) (M4 x 12) i sido rätvinklarna i det övre underredet (A6). 4) Montera övre underredet (A6) i stödet (O) med skruvarna (Q) (M6 x 16). 5) Fäst innerröret med en klämma (ej inkluderad). 6) Introducera övre rörskyddet (A8) i nedre rörskyddet (A9). 7) Anpassa det nedre rörskyddsenheten (A9) och övre (A8) till nedre underredet (A7) och till det dekorativa komplementet (U). 8) Montera den nedre enheten till den övre enheten fixerad i taket med (A10) (M4 x 12) i önskad höjd. 9) Koppla den övre delen av innerröret (ej inkluderad) till utgången. 10) Höj övre rörskyddet (A8) och fäst den övre enheten med skruvarna (G) (M4 x 12 ). 11) Tryck på glaset uppåt och fäll ner det, genom att trycka på det till slutet. Ta bort metallfiltrena. 12) Placera filterna i motorns sidosektion och passa ihop filteröppningarna (A11) med svängtapparna (A12) av motorskrovet. 13) Placera metallfilterna. Höj glaset till dess initiella position och tryck tills dess fixering. När det inte går evakuera gaserna utomhus, kan man programmera spisfläkten så att den gör rent luften genom att recirkulera luften via det aktiva kolfiltret. Det aktiva kolfiltret håller tre till sex månader, beroende på dess användning. Dessa filter är ej tvätt eller återanvändningsbara. När dem är slut bör man byta ut dem. 42 Aktivt Kolfilter (Valfri)
