1 Libretto istruzioni Cappe aspiranti KSE 61X/ 71X/ 91X Manual de Instrucciones Campanas Extractoras KSE 61X/ 71X/ 91X Bedienungsanleitung Dunstabzugshauben KSE 61X/ 71X/ 91X Instructions Manual Kitchen Hoods KSE 61X/ 71X/ 91X Manuel d instructions Hottes aspirantes KSE 61X/ 71X/ 91X Manual de Instruções Exaustores KSE 61X/ 71X/ 91X Bruksanvisning Köksfläktar KSE 61X/ 71X/ 91X Gebruiksaanwijzing Afzuigkappen KSE 61X/ 71X/ 91X Инструкция по эксплуатации Кухонные вытяжки KSE 61X/ 71X/ 91X Rev. 1108

instructions Hottes aspirantes KSE 61X/ 71X/ 91X Manual de Instruções Exaustores KSE 61X/ 71X/ 91X Bruksanvisning

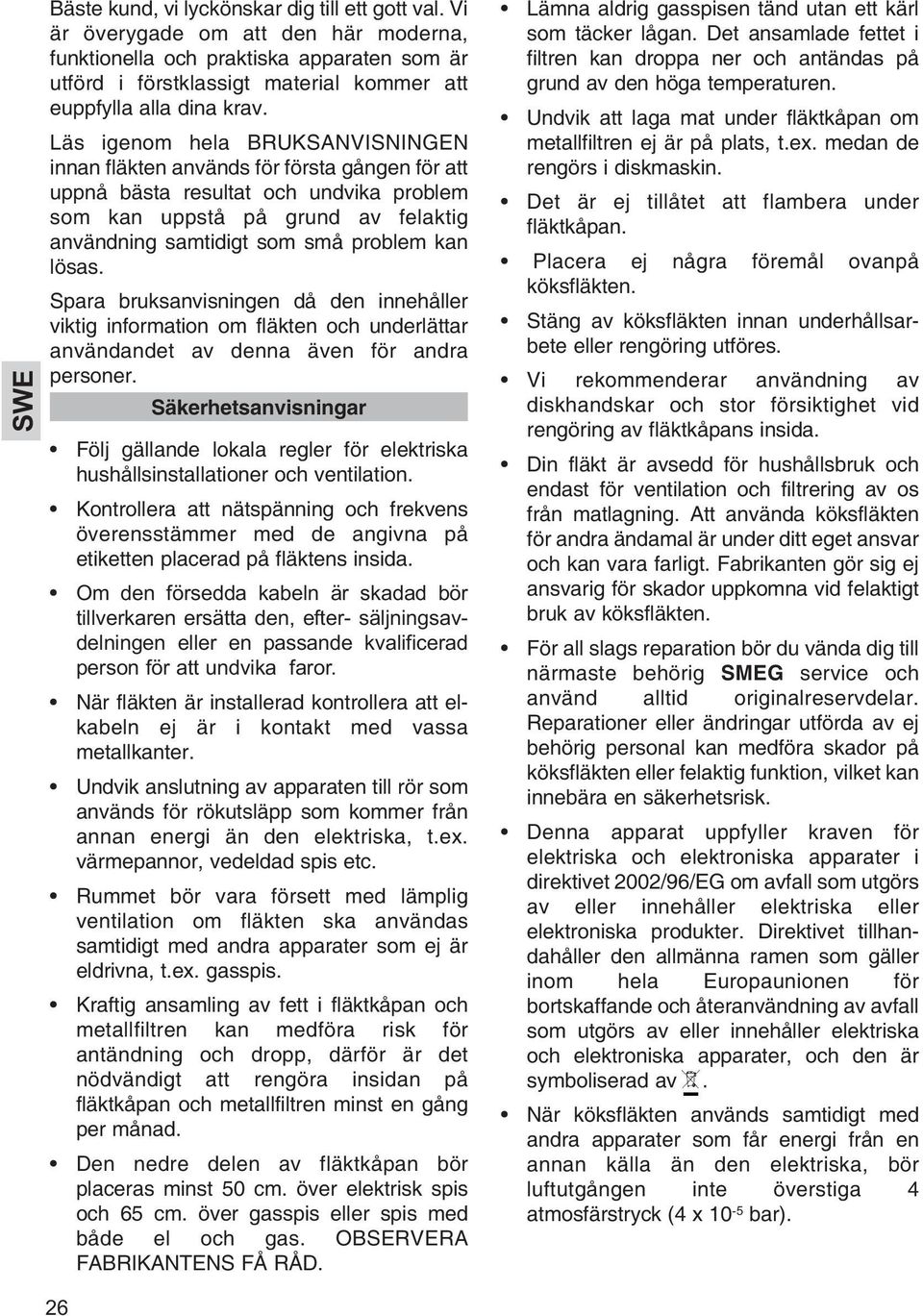

2 SWE Bäste kund, vi lyckönskar dig till ett gott val. Vi är överygade om att den här moderna, funktionella och praktiska apparaten som är utförd i förstklassigt material kommer att euppfylla alla dina krav. Läs igenom hela BRUKSANVISNINGEN innan fläkten används för första gången för att uppnå bästa resultat och undvika problem som kan uppstå på grund av felaktig användning samtidigt som små problem kan lösas. Spara bruksanvisningen då den innehåller viktig information om fläkten och underlättar användandet av denna även för andra personer. Säkerhetsanvisningar Följ gällande lokala regler för elektriska hushållsinstallationer och ventilation. Kontrollera att nätspänning och frekvens överensstämmer med de angivna på etiketten placerad på fläktens insida. Om den försedda kabeln är skadad bör tillverkaren ersätta den, efter- säljningsavdelningen eller en passande kvalificerad person för att undvika faror. När fläkten är installerad kontrollera att elkabeln ej är i kontakt med vassa metallkanter. Undvik anslutning av apparaten till rör som används för rökutsläpp som kommer från annan energi än den elektriska, t.ex. värmepannor, vedeldad spis etc. Rummet bör vara försett med lämplig ventilation om fläkten ska användas samtidigt med andra apparater som ej är eldrivna, t.ex. gasspis. Kraftig ansamling av fett i fläktkåpan och metallfiltren kan medföra risk för antändning och dropp, därför är det nödvändigt att rengöra insidan på fläktkåpan och metallfiltren minst en gång per månad. Den nedre delen av fläktkåpan bör placeras minst 50 cm. över elektrisk spis och 65 cm. över gasspis eller spis med både el och gas. OBSERVERA FABRIKANTENS FÅ RÅD. Lämna aldrig gasspisen tänd utan ett kärl som täcker lågan. Det ansamlade fettet i filtren kan droppa ner och antändas på grund av den höga temperaturen. Undvik att laga mat under fläktkåpan om metallfiltren ej är på plats, t.ex. medan de rengörs i diskmaskin. Det är ej tillåtet att flambera under fläktkåpan. Placera ej några föremål ovanpå köksfläkten. Stäng av köksfläkten innan underhållsarbete eller rengöring utföres. Vi rekommenderar användning av diskhandskar och stor försiktighet vid rengöring av fläktkåpans insida. Din fläkt är avsedd för hushållsbruk och endast för ventilation och filtrering av os från matlagning. Att använda köksfläkten för andra ändamal är under ditt eget ansvar och kan vara farligt. Fabrikanten gör sig ej ansvarig för skador uppkomna vid felaktigt bruk av köksfläkten. För all slags reparation bör du vända dig till närmaste behörig SMEG service och använd alltid originalreservdelar. Reparationer eller ändringar utförda av ej behörig personal kan medföra skador på köksfläkten eller felaktig funktion, vilket kan innebära en säkerhetsrisk. Denna apparat uppfyller kraven för elektriska och elektroniska apparater i direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter. Direktivet tillhandahåller den allmänna ramen som gäller inom hela Europaunionen för bortskaffande och återanvändning av avfall som utgörs av eller innehåller elektriska och elektroniska apparater, och den är symboliserad av. När köksfläkten används samtidigt med andra apparater som får energi från en annan källa än den elektriska, bör luftutgången inte överstiga 4 atmosfärstryck (4 x 10-5 bar). 26

Läs igenom hela BRUKSANVISNINGEN innan fläkten används för första gången för att uppnå bästa resultat och undvika problem som kan uppstå på grund av felaktig användning samtidigt som små problem kan

3 Innehåll Sidan Beskrivning av apparaten 27 Bruksanvisning Med användning av panelen enligt bilden kontrolleras fläktens funktion. Bruksanvisning 27 Rengöring och underhåll 28 Om något ej fungerar 28 Dimensioner och karakteristik 28 Medföljande tillbehör 29 Installation 29 Aktivt kolfilter 29 SWE A B C Beskrivning av Apparaten Panel med knappar för belysning och kontrollampa för funktion. Metallfilter. Belysning med två lampor - 40 W (E- 14). D, E Fläktkåpor med reglerbar höjd. För att uppnå en bättre funktion rekommenderar vi att sätta igång fläkten några minuter före matlagningen för att på så vis få luftströmmen att fungera kontinuerligt och stadigt. På samma vis rekommenderar vi att låta fläkten vara på några minuter efter avslutad matlagning för att på så vis dra ut rök och os. 27

Panel med knappar för belysning och kontrollampa för funktion. Metallfilter. Belysning med två lampor - 40 W (E- 14). D, E Fläktkåpor med reglerbar höjd.

4 SWE Rengöring och Underhåll Vid rengöring och underhåll följ säkerhetsanvisningarna på sidan 26. Rengöring av Fläktkåpan Om din fläktkåpa är av rostrfritt stål, använd speciellt rengöringsmedel avsett för detta material och följ anvisningarna på produkten. Om er köksfläkt är målad, använd ljummet vatten och neutral tvål. Använd aldrig stålull, repande eller frätande medel. Torka av köksfläkten med en trasa som ej luddar. Det är inte tillrådligt att använda rengöringsapparater med ånga för rengöring av huven. Rengöring av Metallfilter För att lossa filtren från sin plats, tryck lätt på fastsättningsanordningen och drag nedåt. Man kan tvätta metallfiltren genom att lägga dem i varmt vatten med milt diskmedel tills fettet lösts upp och sedan skölja av dem under vattenkranen eller använda speciellt fettlösande medel. De kan även tvättas i diskmaskin. I så fall är det lämpligt att placera dem vertikalt för att undvika att matrester samlas ovanpå dem. Rengöring i diskmaskin med starka diskmedel eller sköljglansmedel kan skada metallytan (mörkgöra den) utan att detta påverkar kapaciteten att ta upp fett. Efter rengöring låt dem lufttorka och sedan placera dem i fläktkåpan. Gör på följande vis: Byte av Lampor Avlägsna metallfiltren. Byt tu den trasiga lampan. Maximal styrka på lamporna är 40 W (E-14). Sätt metallfiltren på plats. Om något ej Fungerar Innan du kontaktar Behörig Teknisk Service, kontrollera följande: Se sidan 39. Dimensioner och karakteristik SMEG reserverar sig rätten att göra ändringar ock rätta till sina produkter om nödvändigt, utan att därför ändra dess bas produkt. 28

Om er köksfläkt är målad, använd ljummet vatten och neutral tvål. Använd aldrig stålull, repande eller frätande medel. Torka av köksfläkten med en trasa som ej luddar.

5 1 Reduktion 150/120 mm. 1 Frånluftsventil. 2 Stöd till fläktkåpa. 4 Skruvpluggar (Ø 6 x 30). 4 Skruvpluggar (Ø 8 x 40). 4 Ögleskruvar (Ø 4 x 30). 2 Skruvar (Ø 3.9 x 19). 4 Ögleskruvar (Ø 5 x 45). 2 Brickor (Ø6.4 x Ø18). 2 Hållaren. Bild 1 (Sid. 39) Medföljande Tillbehör Installation Vid installering av fläktkåpan följ noga Säkerhetsanvisningarna på sidan 38. För bästa resultat bör ventilslangen inte mäta mer än FYRA METER, inte ha fler än två 90 graders vinklar och dess diameter bör mäta minst ) Använd medföljande mall för märkning och borrning av hål för skruvpluggarna (P) (Ø8 x 40) och (J) (Ø6 x 30). Se figur 1. 2) Placera väggpluggarna (A1) och skruva in de långa skruvarna (A2) (Ø5 x 45) så att 5 mm sticker ut från väggen. 3) Sätt fast köksfläkten på de långa skruvarna (A2). Räta upp apparaten och skruva åt de långa skruvarna. 4) Märk placeringen av säkerhetspluggarna (R) (Ø8 x 40) på insidan av fläktkåpan. 5) Lossa de långa skruvarna (A2) och ta bort köksfläkten. 6) Borra hål i väggen och sätt i skruvpluggarna (R) (Ø8 x 40). 7) Sätt fast köksfläkten, skruva åt de långa skruvarna (A2) och (S) (Ø5 x 45) med spolarna (T) (Ø6,4 x Ø18). 8) Montera fläktkåporna, sätt fast den nedre i hållaren (H), enligt detalj i fig. 1 9) Montera klämmorna (F) i hållaren (C). 10) Måtta in hållaren (C) över den märkta placeringen, märk och borra hål för skruvpluggarna (E) (Ø 6 x 30). Fäst hållaren (C) med ögleskruvarna (D) (Ø 4 x 30). 11) Placera del (B) om ventilationsslangen (medföljer ej) mäter ) Sätt fast innerröret med en klämma (ej inkluderad) till (B) eller till motorns varmluftsventil beroende på fallet. 13) När ventilationsslangen är fastsatt, placera den nedre kåpan óver fläkten och montera den övre med skruvarna (G) (Ø3.9 x 19). När det ej är möjligt med direkt luftutsläpp kan köksfläkten ändras om så att luften recirkulerar genom ett aktivt kolfilter. Kolfiltrens varaktighet är på tre till sex månader, beroende på dess användning. Dessa filter kan ej rengöras eller återanvändas. När de är uttjänade bör de bytas tu. Bild 2 (Sid. 39) Aktivt Kolfilter (Valfritt) 1) Placera filtren på sidodelen i motorns luftintag och passa in hålen på filtren (A) med tapparna (B) på motorhuset. Sväng enligt figuren. 2) Avlägsna fläktkåporna (E). Sätt tillbaka kåpan (E). SWE 29

För bästa resultat bör ventilslangen inte mäta mer än FYRA METER, inte ha fler än två 90 graders vinklar och dess diameter bör mäta minst 120.

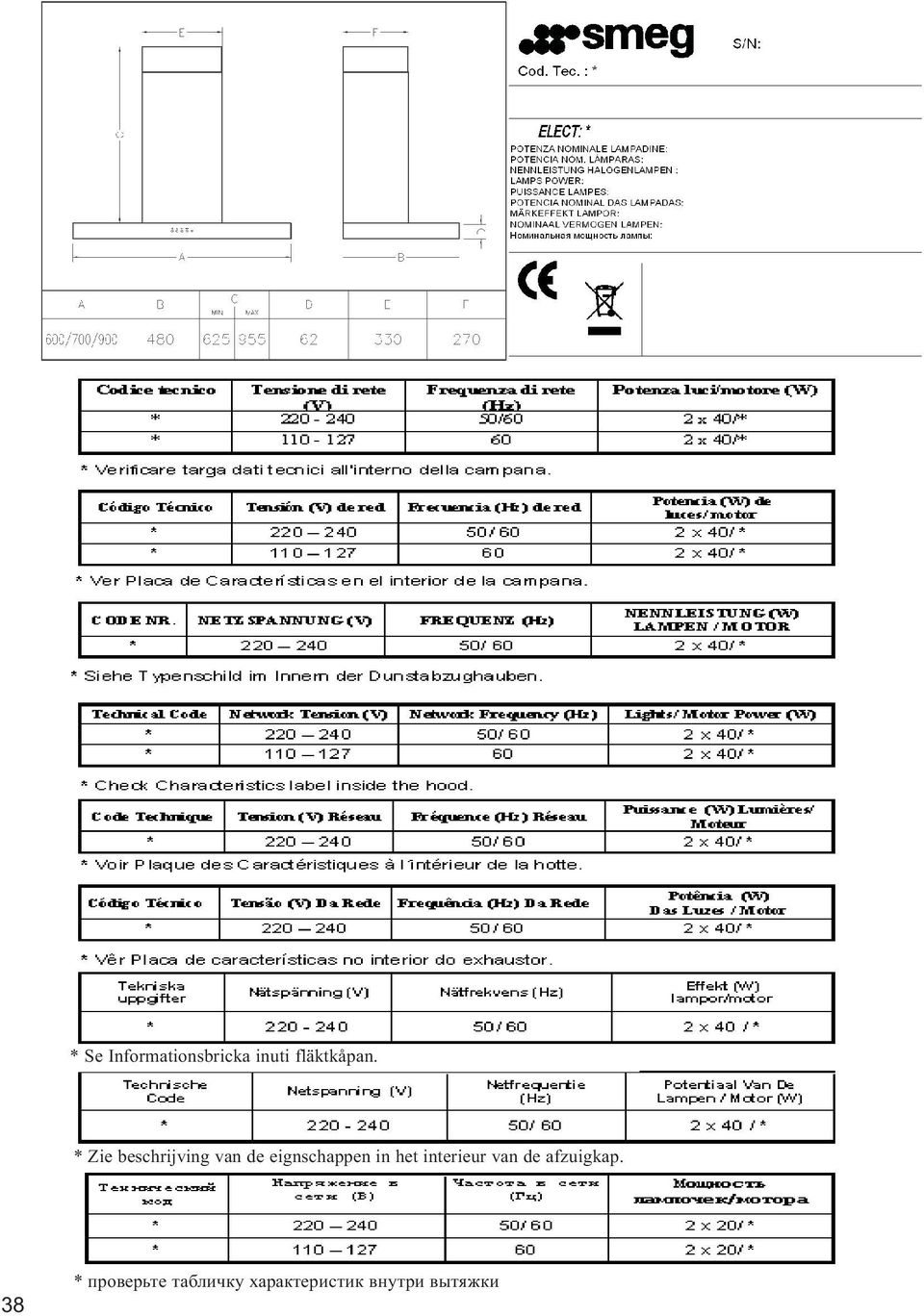

6 * Se Informationsbricka inuti fläktkåpan. * Zie beschrijving van de eignschappen in het interieur van de afzuigkap. 38 * проверьте табличку характеристик внутри вытяжки

7 1 2 39
