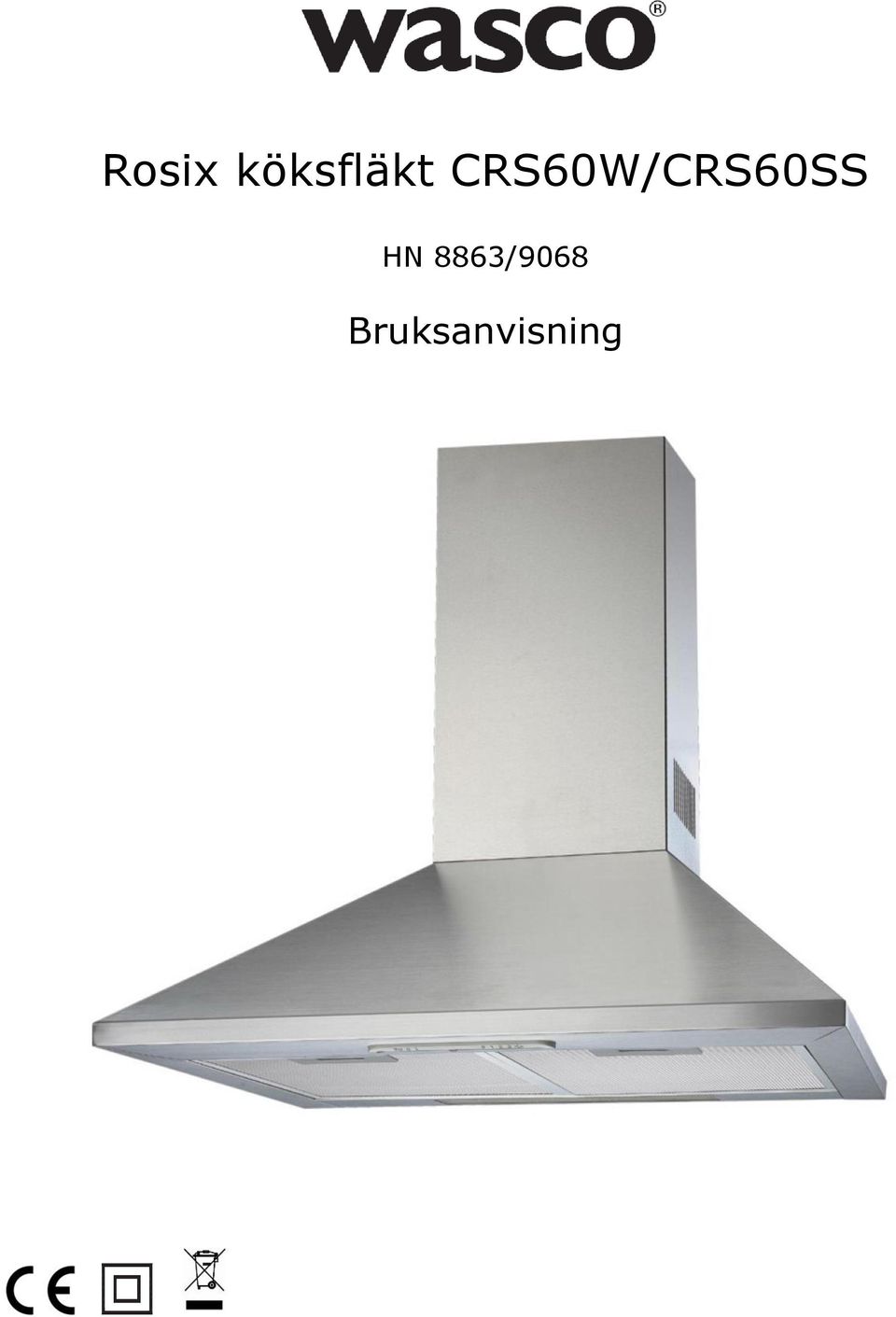

1 Rosix köksfläkt CRS60W/CRS60SS HN 8863/9068 Bruksanvisning

2 Läs bruksanvisningen noga innan montering och användning av köksfläkten. Före montering Kontrollera att elnätets spänning och frekvens överensstämmer med den angivna på köksfläktens produktetikett innan fläkten monteras och används. Produktetiketten finns på insidan av fläkten. Fläkten är försedd med ett flexibelt rör som kan justeras i förhållande till spisen. Installation Fläkten kan ställas in till att fungera på två olika sätt: Med utsug, om det är möjligt att installera ett utsugningsrör som har en anslutning utomhus. Med kolfilter (recirkulation), om det inte är möjligt att skapa en anslutning utomhus. Användning av fläkten med utsug Anslut det medföljande koniska plastförlängningsstycke (Ø. 120 mm) till ett utsugningsrör som har en direkt anslutning utomhus (Fig. 1). Det rekommenderas att utsugningsröret är Ø. 125 mm. Användning av fläkten med recirkulation När fläkten används med kolfilter (ingår inte) renar den luften som cirkulerar genom öppningen F (fig. 2). Fläkten använder 2 st. kolfilter. Kolfilterna måste bytas ut minst varje 3:e månad (beroende på användning) för att fläkten fungerar korrekt (fig. 4). NOTERA: Anslut inte köksfläkten till skorstenar, ventilationsrör eller varmluftsrör. Alla gällande regler för montering av rör måste undersökas och följas vid montering. Kontrollera att det finns tillräcklig med ventilation i rummet där fläkten monteras särskilt om fläkten skall användas samtidigt med andra enheter som använder luft. Väggmontering Alla nödvändiga tillbehör för montering av fläkten finns i fläkten. Fläkten skall monteras minst 66 cm ovanför spisen. Markera var på väggen hålen skall borras genom att använda måtten i monteringsinstruktionerna (mall) i denna bruksanvisning. Borra hålen i väggen med en 6 mm borr. De nödvändiga pluggar och skruvar finns i tillbehörspåsen som medföljer med fläkten. Kontrollera att fläkten monteras på en vägg där den kan sättas fast ordentligt. Elanslutning Köksfläkten är byggd i klass II och den skall därför inte anslutas till någon kabel med jordanslutning. Anslut strömsladden till ett uttag eller en flerpolig brytare. Den flerpoliga brytaren måste placeras mellan fläkten och strömförsörjningen med ett minsta avstånd mellan kontakterna på 3 mm och med rätta dimensioner för försörjningen enligt gällande föreskrifter. Skador, som uppstår som följe av att ovanstående instruktioner för korrekt och normal hantering med elektriska delar inte följs, täcks inte av garantin. Denna köksfläkt överensstämmer med EG- direktivet No. 76/889EEC och 82/499 EG. Att montera ihop det flexibla röret Markera på väggen där stödet E (fig. 2) skall vara. Detta måste göras enligt måtten i monteringsinstruktionerna i denna bruksanvisning. Borra hålen i väggen, sätt i pluggar i hålen och skruva fast stödet E med skruvar. Placera rör A med den flexibla delen B inuti. Kontrollera samtidigt att sidostycket D sitter ordentligt fast på stödet E (fig. 2). Montera därefter stödet G ordentligt på den övre delen av väggen. Kontrollera att det är jämnhöjd med det flexibla röret. Förläng den rörliga delen av rör B tills den rör stödet G och förbind röret med stödet med hjälp av de två sidoskruvarna (fig. 5). 1

Produktetiketten finns på insidan av fläkten. Fläkten är försedd med ett flexibelt rör som kan justeras i förhållande till spisen.

3 Kontrollpanel Kontrollpanelen (fig. 6) är placerad på framsidan av fläkten och innehåller följande: Sugeffektreglering med 4 positioner (0, 1:a, 2:a och 3:e hastighet) (Ref. D). Indikatorljus för aktiv motor (Ref. E). Ljusknapp (Ref. F). Underhåll Rengöring o Innan någon rengöring av fläkten påbörjas måste strömmen till fläkten avbrytas. o Rengör fläktens ytor med ett milt och flytande rengöringsmedel och undvik användning av slipande rengöringsprodukter. Att byta glödlampa o Kontrollera att fläkten inte får någon ström när glödlampan skall bytas. o Ta av fettfiltret (fig. 3) och sätt i en ny glödlampa motsvarande den gamla på max 28 watt. o Sätt tillbaka fettfiltret på rätt plats. Rengöring av fettfiltret o Beroende på användning, men minst en gång i månaden måste fettfiltren tas ut (fig. 3) och rengöras i diskmaskin eller med varmt såpvatten. Om diskmaskinen används för rengöring av fettfiltren, bör filtren placeras lodrätt för att undvika att matrester fastnar i dem. o Efter rengöring och torkning sätts filtren tillbaka på rätt plats. VIGTIGT Ha alltid uppsikt över spisen vid fritering eftersom oljan kan överhettas och fatta eld. Brandfaran är större om oljan återvinns. Använd aldrig fläkten i områden där det finns aktiva enheter med utsugningsrör som har en anslutning utomhus om det inte kan garanteras en perfekt ventilation. Följ alla instruktioner i denna bruksanvisning noga för att undvika risken för brand häribland regelbunden rengöring av fettfiltren. Om strömsladden är skadad får den bara bytas ut av en auktoriserad reparatör. Enligt direktiven från WEEE får denna produkt inte kastas bland hushållssoporna. Den skall lämnas på en återvinningscentral. På så sätt hjälper du att skydda miljön Importerad av: Harald Nyborg A/S Gammel Højmevej 30 DK-5250 Odense SV För eventuella tryckfel ansvaras inte. 2

o Rengör fläktens ytor med ett milt och flytande rengöringsmedel och undvik användning av slipande rengöringsprodukter.

4 Teknisk datablad EU 65/2014 EN61591, EN E, EN60564 Varemærke Model WASCO Årligt energiforbrug (AEC emhætte) (kwh/år) Energieffektivitetsklasse Hydraulisk effektivitet (FDE emhætte) 9.3 Hydraulisk effektivitetsklasse Belysningseffektivitet (LE emhætte) (lux/watt) 10.1 Belysningseffektivitetsklasse Fedtfiltreringseffektivitet i procent 80.5 Fedtfiltreringseffektivitetsklasse Luftstrømmen under normal brug MIN (m 3 /t) Luftstrømmen under normal brug MAX (m 3 /t) Luftstrømmen ved intensiv/turbo (m 3 /t) - Luftbårne, akustiske, A-vægtede lydeffektemission MIN (L WA) (db) 60 Luftbårne, akustiske, A-vægtede lydeffektemission MAX (L WA) (db) 64 Luftbårne, akustiske, A-vægtede lydeffektemission intensiv/turbo (L WA) (db) - Energiforbrug i slukket tilstand (P o) (W) 0 Energiforbrug i standbytilstand (P s) (W) - EU 66/2014 Tidsforøgelsesfaktor (f) 1.7 Energieffektivitetsindex (EEI emhætte) Målt luftstrøm i det optimale driftspunkt (Q BEP) (m 3 /t) Målt lufttryk i det optimale driftspunkt (P BEP) (Pa) 150 Målt elektrisk effektoptag i det optimale driftspunkt (W BEP) (W) Belysningssystemets nominelle effekt (W L) (W) 56 Belysningssystemets gennemsnitlige lysstyrke på kogefladen (E middel) (lux) 564 HN 8863 CRS60W HN 9068 CRS60SS E E E C 3

5 Fedtfiltreringseffektivitetsklasse Luftstrømmen under normal brug MIN (m 3 /t) 264.2 Luftstrømmen under normal brug MAX (m 3 /t) 404.

5 4

6 5
