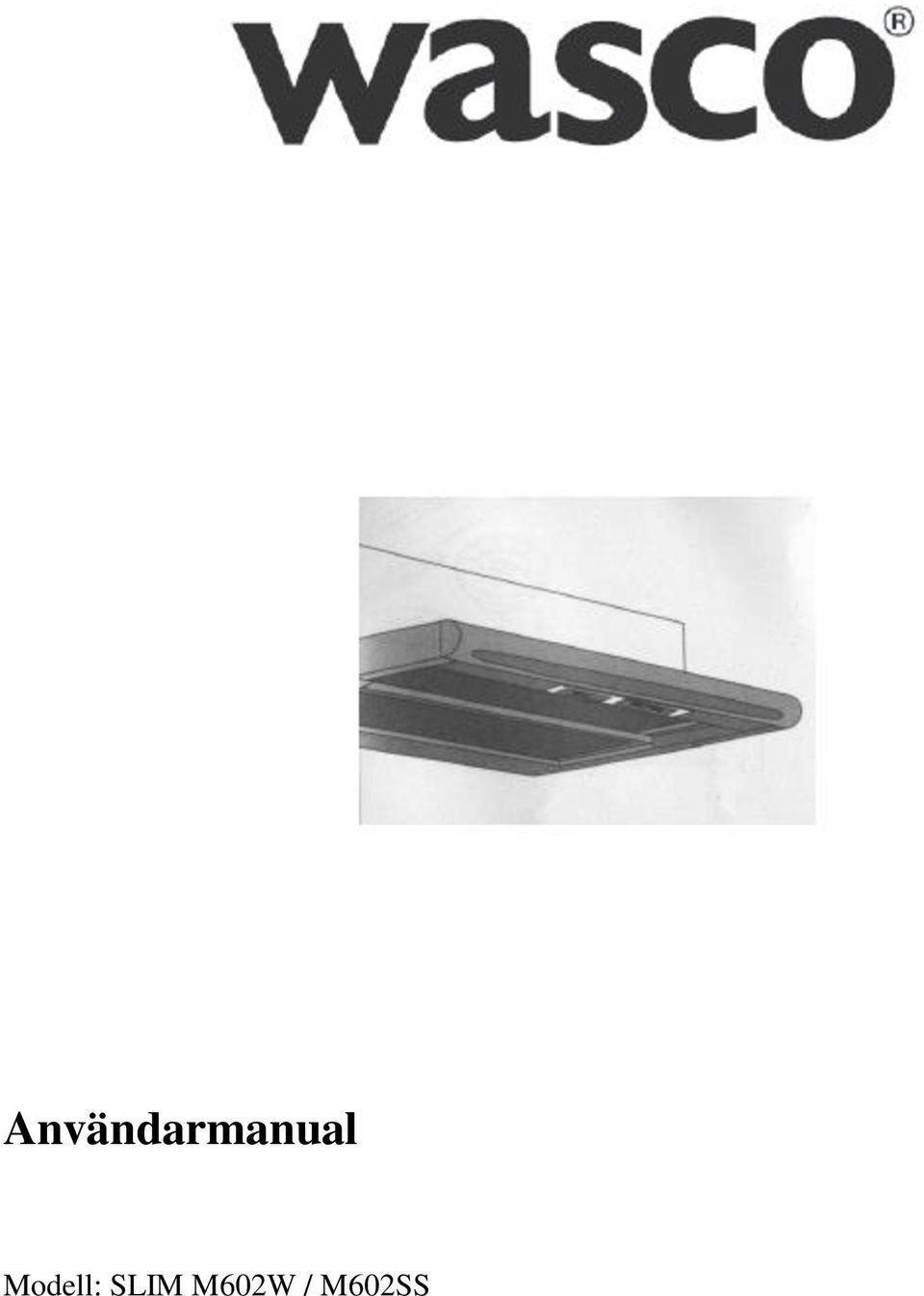

1 Användarmanual Modell: SLIM M602W / M602SS

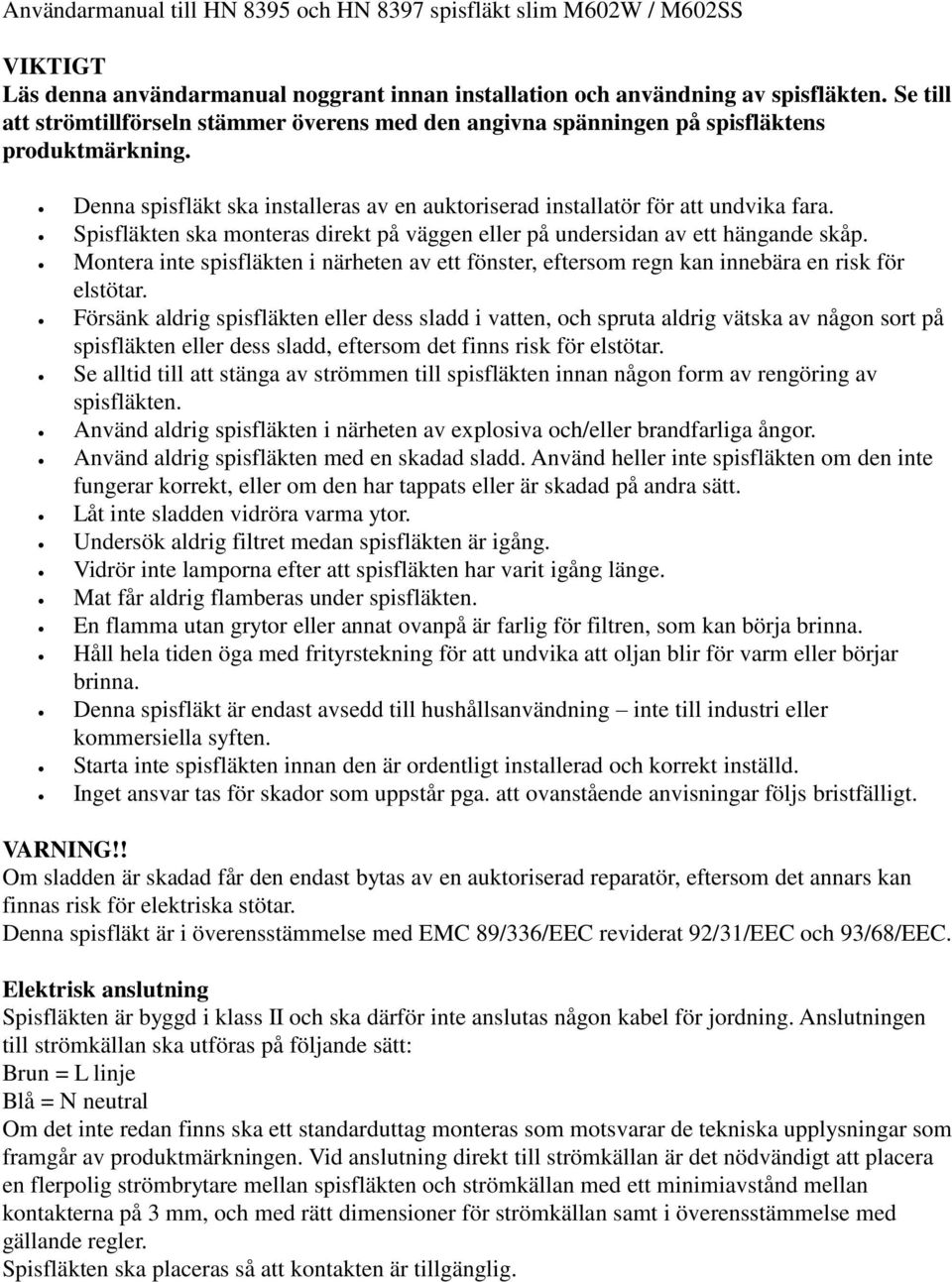

2 Användarmanual till HN 8395 och HN 8397 spisfläkt slim M602W / M602SS VIKTIGT Läs denna användarmanual noggrant innan installation och användning av spisfläkten. Se till att strömtillförseln stämmer överens med den angivna spänningen på spisfläktens produktmärkning. Denna spisfläkt ska installeras av en auktoriserad installatör för att undvika fara. Spisfläkten ska monteras direkt på väggen eller på undersidan av ett hängande skåp. Montera inte spisfläkten i närheten av ett fönster, eftersom regn kan innebära en risk för elstötar. Försänk aldrig spisfläkten eller dess sladd i vatten, och spruta aldrig vätska av någon sort på spisfläkten eller dess sladd, eftersom det finns risk för elstötar. Se alltid till att stänga av strömmen till spisfläkten innan någon form av rengöring av spisfläkten. Använd aldrig spisfläkten i närheten av explosiva och/eller brandfarliga ångor. Använd aldrig spisfläkten med en skadad sladd. Använd heller inte spisfläkten om den inte fungerar korrekt, eller om den har tappats eller är skadad på andra sätt. Låt inte sladden vidröra varma ytor. Undersök aldrig filtret medan spisfläkten är igång. Vidrör inte lamporna efter att spisfläkten har varit igång länge. Mat får aldrig flamberas under spisfläkten. En flamma utan grytor eller annat ovanpå är farlig för filtren, som kan börja brinna. Håll hela tiden öga med frityrstekning för att undvika att oljan blir för varm eller börjar brinna. Denna spisfläkt är endast avsedd till hushållsanvändning inte till industri eller kommersiella syften. Starta inte spisfläkten innan den är ordentligt installerad och korrekt inställd. Inget ansvar tas för skador som uppstår pga. att ovanstående anvisningar följs bristfälligt. VARNING!! Om sladden är skadad får den endast bytas av en auktoriserad reparatör, eftersom det annars kan finnas risk för elektriska stötar. Denna spisfläkt är i överensstämmelse med EMC 89/336/EEC reviderat 92/31/EEC och 93/68/EEC. Elektrisk anslutning Spisfläkten är byggd i klass II och ska därför inte anslutas någon kabel för jordning. Anslutningen till strömkällan ska utföras på följande sätt: Brun = L linje Blå = N neutral Om det inte redan finns ska ett standarduttag monteras som motsvarar de tekniska upplysningar som framgår av produktmärkningen. Vid anslutning direkt till strömkällan är det nödvändigt att placera en flerpolig strömbrytare mellan spisfläkten och strömkällan med ett minimiavstånd mellan kontakterna på 3 mm, och med rätt dimensioner för strömkällan samt i överensstämmelse med gällande regler. Spisfläkten ska placeras så att kontakten är tillgänglig.

Spisfläkten ska monteras direkt på väggen eller på undersidan av ett hängande skåp. Montera inte spisfläkten i närheten av ett fönster, eftersom regn kan innebära en risk för elstötar.

3 OBSERVERA: Om lamporna inte fungerar så undersök om de är ordentligt fastskruvade. Användning Denna spisfläkt kan användas antingen med utsug eller cirkulation. Installation Spisfläkten levereras med: 1 mellanstycke 4 skruvar 2 glödlampor När spisfläkten installeras ska den placeras minst 70 cm ovan en elspis eller 80 cm ovan gasspisar. Spisfläkten är konstruerad för att kunna monteras på undersidan av ett skåp eller på annat som kan bära den. Till montering används de 4 medföljande skruvarna Ø 6 mm (C). Stäng mellanrummet mellan spisfläkten och väggen genom att justera mellanstycket (F). Innan spisfläkten ansluts till ström ska Ni vara säker på att nätspänningen stämmer överens med de tekniska specifikationerna på spisfläktens produktmärkning.

Spisfläkten är konstruerad för att kunna monteras på undersidan av ett skåp eller på annat som kan bära den. Till montering används de 4 medföljande skruvarna Ø 6 mm (C).

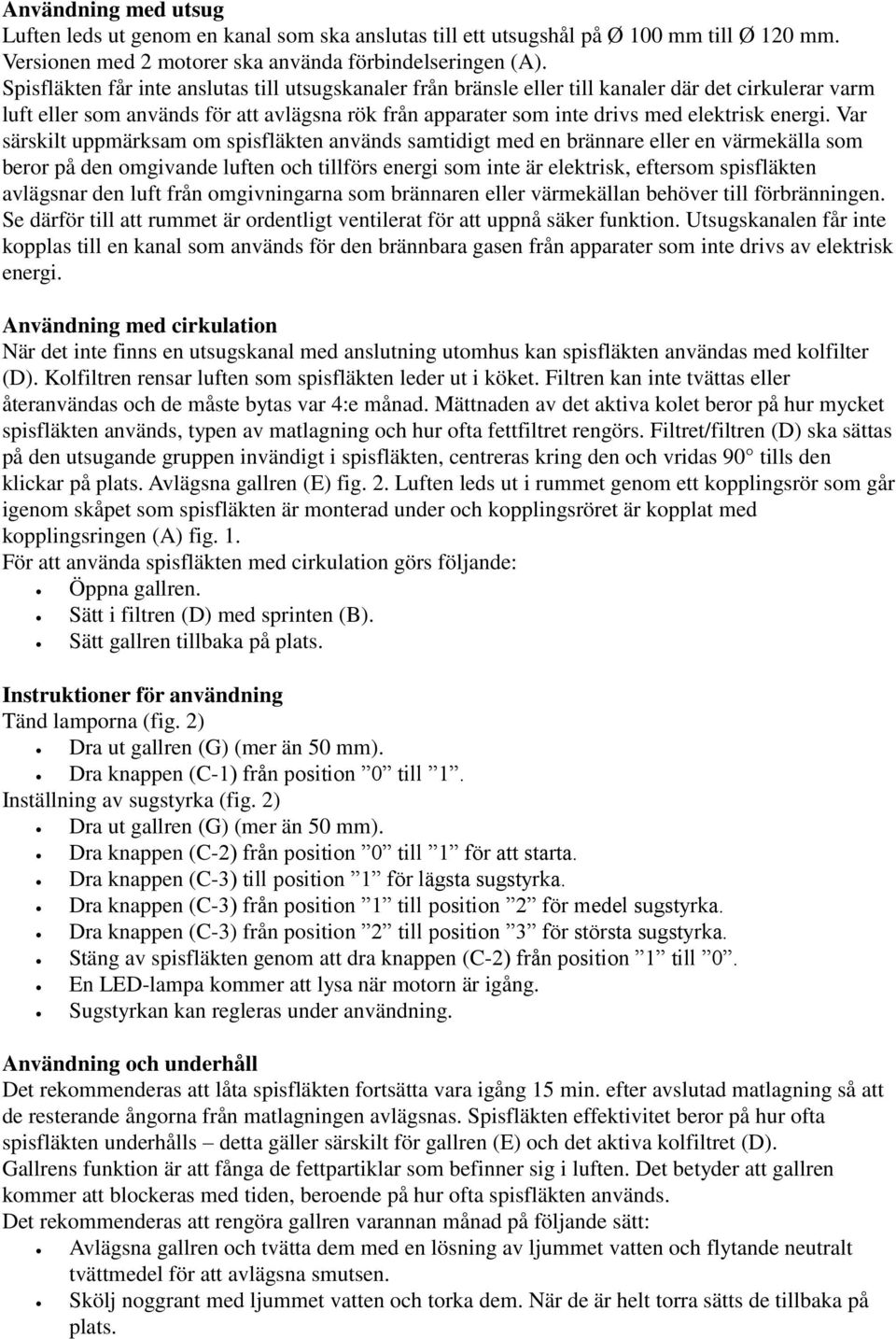

4 Användning med utsug Luften leds ut genom en kanal som ska anslutas till ett utsugshål på Ø 100 mm till Ø 120 mm. Versionen med 2 motorer ska använda förbindelseringen (A). Spisfläkten får inte anslutas till utsugskanaler från bränsle eller till kanaler där det cirkulerar varm luft eller som används för att avlägsna rök från apparater som inte drivs med elektrisk energi. Var särskilt uppmärksam om spisfläkten används samtidigt med en brännare eller en värmekälla som beror på den omgivande luften och tillförs energi som inte är elektrisk, eftersom spisfläkten avlägsnar den luft från omgivningarna som brännaren eller värmekällan behöver till förbränningen. Se därför till att rummet är ordentligt ventilerat för att uppnå säker funktion. Utsugskanalen får inte kopplas till en kanal som används för den brännbara gasen från apparater som inte drivs av elektrisk energi. Användning med cirkulation När det inte finns en utsugskanal med anslutning utomhus kan spisfläkten användas med kolfilter (D). Kolfiltren rensar luften som spisfläkten leder ut i köket. Filtren kan inte tvättas eller återanvändas och de måste bytas var 4:e månad. Mättnaden av det aktiva kolet beror på hur mycket spisfläkten används, typen av matlagning och hur ofta fettfiltret rengörs. Filtret/filtren (D) ska sättas på den utsugande gruppen invändigt i spisfläkten, centreras kring den och vridas 90 tills den klickar på plats. Avlägsna gallren (E) fig. 2. Luften leds ut i rummet genom ett kopplingsrör som går igenom skåpet som spisfläkten är monterad under och kopplingsröret är kopplat med kopplingsringen (A) fig. 1. För att använda spisfläkten med cirkulation görs följande: Öppna gallren. Sätt i filtren (D) med sprinten (B). Sätt gallren tillbaka på plats. Instruktioner för användning Tänd lamporna (fig. 2) Dra ut gallren (G) (mer än 50 mm). Dra knappen (C-1) från position 0 till 1. Inställning av sugstyrka (fig. 2) Dra ut gallren (G) (mer än 50 mm). Dra knappen (C-2) från position 0 till 1 för att starta. Dra knappen (C-3) till position 1 för lägsta sugstyrka. Dra knappen (C-3) från position 1 till position 2 för medel sugstyrka. Dra knappen (C-3) från position 2 till position 3 för största sugstyrka. Stäng av spisfläkten genom att dra knappen (C-2) från position 1 till 0. En LED-lampa kommer att lysa när motorn är igång. Sugstyrkan kan regleras under användning. Användning och underhåll Det rekommenderas att låta spisfläkten fortsätta vara igång 15 min. efter avslutad matlagning så att de resterande ångorna från matlagningen avlägsnas. Spisfläkten effektivitet beror på hur ofta spisfläkten underhålls detta gäller särskilt för gallren (E) och det aktiva kolfiltret (D). Gallrens funktion är att fånga de fettpartiklar som befinner sig i luften. Det betyder att gallren kommer att blockeras med tiden, beroende på hur ofta spisfläkten används. Det rekommenderas att rengöra gallren varannan månad på följande sätt: Avlägsna gallren och tvätta dem med en lösning av ljummet vatten och flytande neutralt tvättmedel för att avlägsna smutsen. Skölj noggrant med ljummet vatten och torka dem. När de är helt torra sätts de tillbaka på plats.

Var särskilt uppmärksam om spisfläkten används samtidigt med en brännare eller en värmekälla som beror på den omgivande luften och tillförs energi som inte är elektrisk, eftersom spisfläkten

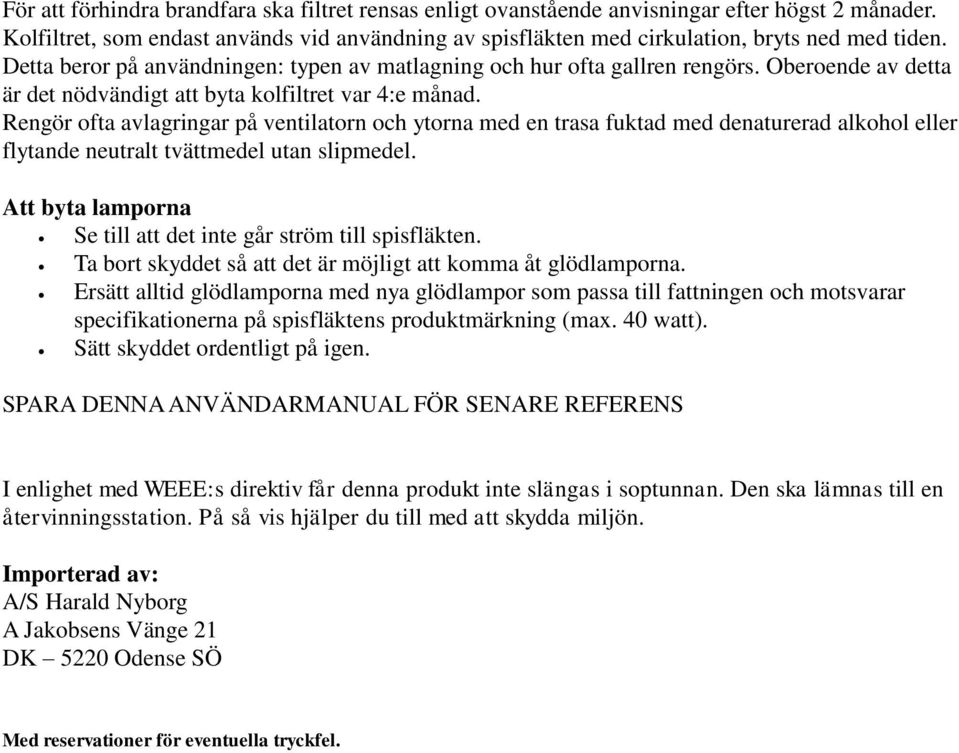

5 För att förhindra brandfara ska filtret rensas enligt ovanstående anvisningar efter högst 2 månader. Kolfiltret, som endast används vid användning av spisfläkten med cirkulation, bryts ned med tiden. Detta beror på användningen: typen av matlagning och hur ofta gallren rengörs. Oberoende av detta är det nödvändigt att byta kolfiltret var 4:e månad. Rengör ofta avlagringar på ventilatorn och ytorna med en trasa fuktad med denaturerad alkohol eller flytande neutralt tvättmedel utan slipmedel. Att byta lamporna Se till att det inte går ström till spisfläkten. Ta bort skyddet så att det är möjligt att komma åt glödlamporna. Ersätt alltid glödlamporna med nya glödlampor som passa till fattningen och motsvarar specifikationerna på spisfläktens produktmärkning (max. 40 watt). Sätt skyddet ordentligt på igen. SPARA DENNA ANVÄNDARMANUAL FÖR SENARE REFERENS I enlighet med WEEE:s direktiv får denna produkt inte slängas i soptunnan. Den ska lämnas till en återvinningsstation. På så vis hjälper du till med att skydda miljön. Importerad av: A/S Harald Nyborg A Jakobsens Vänge 21 DK 5220 Odense SÖ Med reservationer för eventuella tryckfel.

Rengör ofta avlagringar på ventilatorn och ytorna med en trasa fuktad med denaturerad alkohol eller flytande neutralt tvättmedel utan slipmedel.
