1 Monteringsanvisning och Garanti

2 Sängen som ger dig mer Stjärnbädden har en tydlig filosofi att ge högsta kvalitet, bästa sovkomfort och att alltid erbjuda riktigt prisvärda sängar Med en säng från Stjärnbädden kan du vara säker på att du får det bästa vad gäller såväl kvalitet in i minsta detalj som en fantastisk sovkomfort, allt baserat på mångårig sängbyggartradition. Dessutom får du en möbel vars design och utseende kan lyfta vilket sovrum som helst. Njut därför av fantastiskt avslappnande sömn och den tidlösa, skandinaviska design som din nya säng från Stjärnbädden erbjuder, något alla våra nöjda kunder redan gör. 2

3 Innehåll Garanti 4 Ta hand om din säng 5 Monteringsanvisningar Resårsängar 6 Kontinentalsängar 8 Diamant 100 XC ställbar säng 10 Diamant 100 ställbar säng 11 Diamant ställbar säng 12 Smaragd ställbar säng 13 Safir ställbar säng 14 Handkontroll ställbara sängar Diamant 100 XC 16 Diamant Diamant och Smaragd 22 Safir 23 Felsökningsschema ställbara sängar 24 Viktigt om motorer 26 Kvalitet & miljö 27 3

4 Garanti på ram, resår och motor Garantier och trygghet Stjärnbädden som ingår i Hilding Anderskoncernen, Europas ledande sängtillverkare, är ett helt svenskt sängvarumärke med all tillverkning i Sverige. Garanti på ram och resår Stjärnbädden lämnar 15 års garanti på ram- och resårbrott orsakade av material eller tillverkningsfel. Motorgaranti För motorerna på Stjärnbädden ställbara sängar gäller 5 års garanti. Att tänka på Gör dina garantianspråk till inköpsstället. Garantin gäller inte om sängen utsatts för onormala påfrestningar. Stjärnbädden har rätt att avgöra om det är aktuellt med utbyte eller reparation och om ram-/resårbrott orsakats av material- eller tillverkningsfel. Produkt som utgått ur sortimentet ersätts med likvärdig produkt. Du måste kunna visa upp inköpskvitto för att garantin ska gälla. Returnera inte din säng utan att ha kommit överens om det med ditt inköpsställe. Vid retur bekostar kunden transport till inköpsstället. Stjärnbädden kan kräva ersättning för sina kostnader i samband med ogiltig reklamation. Denna garanti ger inte köparen någon rätt mot Stjärnbädden och Stjärnbädden lämnar ingen ersättning utöver vad som ovan sagts om reparation eller utbyte. Dock inskränker denna garanti inte dina rättigheter enligt gällande konsumentköplagstiftning. 4

5 Ta hand om din säng Anpassning och skötsel För att du ska bli riktigt nöjd med din nya Stjärnbädden säng så är det viktigt att du följer några enkla råd. Sängen ska forma sig efter dig inte tvärtom Efter en tids användande formar sängen sig efter din kropp. Stoppningsmaterialet blir något mjukare och sängen kan visa tecken till kroppsavtryck. Detta är ett tecken på att madrassen formar sig efter just din kropp och är helt naturligt. Sängens bärighet, hållfasthet eller funktion påverkas inte av den individuella anpassningen. Skötselråd För att förlänga sängens livslängd ska vändbara resårmadrasser och bäddmadrasser vändas regelbundet, både längs- och breddvis minst en gång i halvåret. Madrasserna ska vändas upp och ned och dessutom ska det vridas så att huvud- och fotändan byter plats. Även resårsängar och underbäddar till kontinentalsängar mår bra av att bli vända någon gång per år så att stoppningsmaterialet får avlastning. Vrid sängen så att huvud- och fotändan byter plats. För att undvika eventuellt missljud så ska alltid sängben efterdras efter ca 2 månader och därefter regelbundet ca 1 gång per år. Detta minskar också risken för att sängbenen ska gå sönder. Har du hårda golv bör benen förses med filttassar. Alla rörliga leder på de ställbara sängarna ska smörjas regelbundet för att minimera missljud. De ställbara sängarna har många rörliga delar och det är normalt att det kan förekomma ljud när sängen regleras. 5

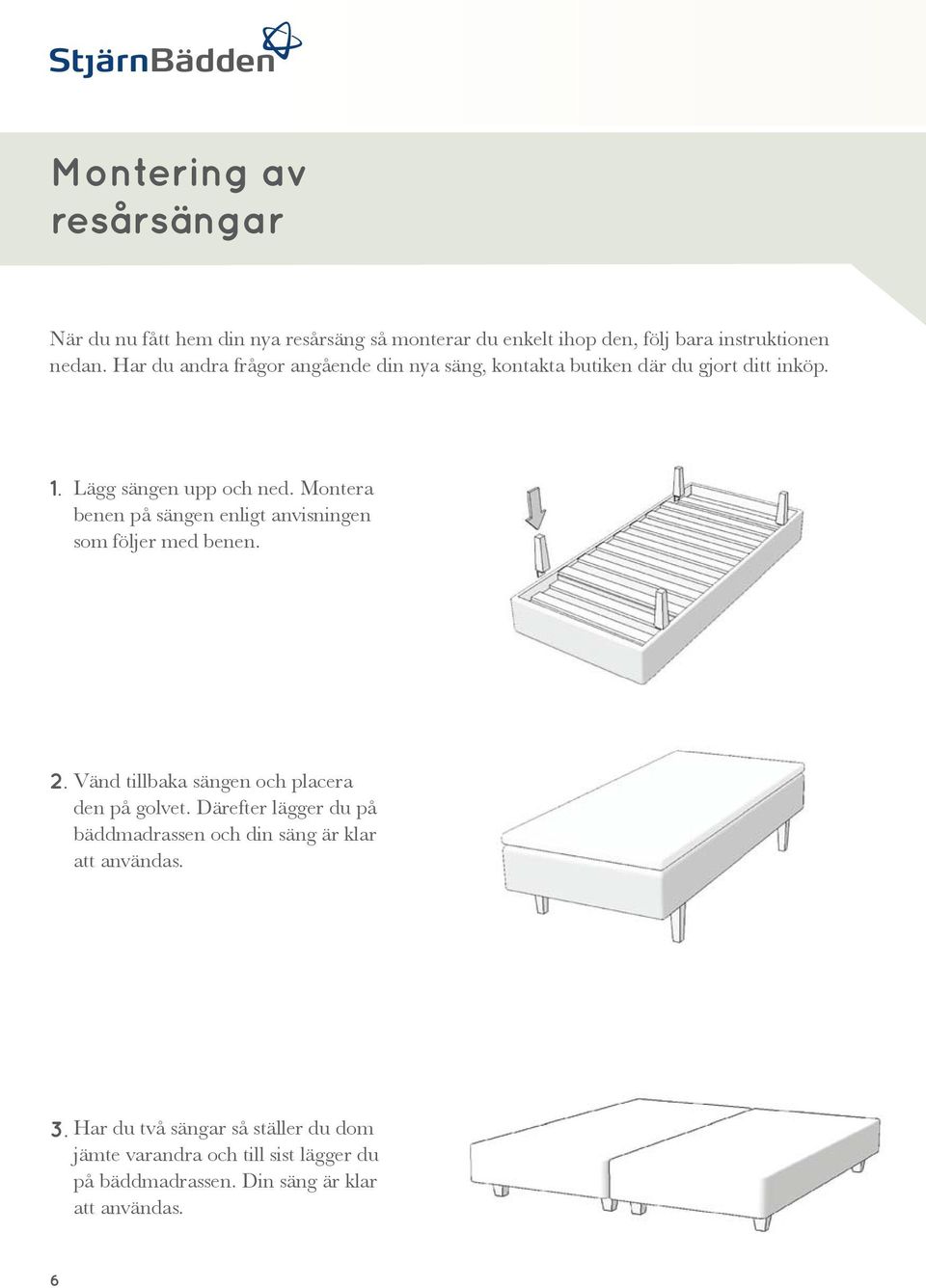

6 Montering av resårsängar När du nu fått hem din nya resårsäng så monterar du enkelt ihop den, följ bara instruktionen nedan. Har du andra frågor angående din nya säng, kontakta butiken där du gjort ditt inköp. 1. Lägg sängen upp och ned. Montera benen på sängen enligt anvisningen som följer med benen. 2. Vänd tillbaka sängen och placera den på golvet. Därefter lägger du på bäddmadrassen och din säng är klar att användas. 3. Har du två sängar så ställer du dom jämte varandra och till sist lägger du på bäddmadrassen. Din säng är klar att användas. 6

7 7

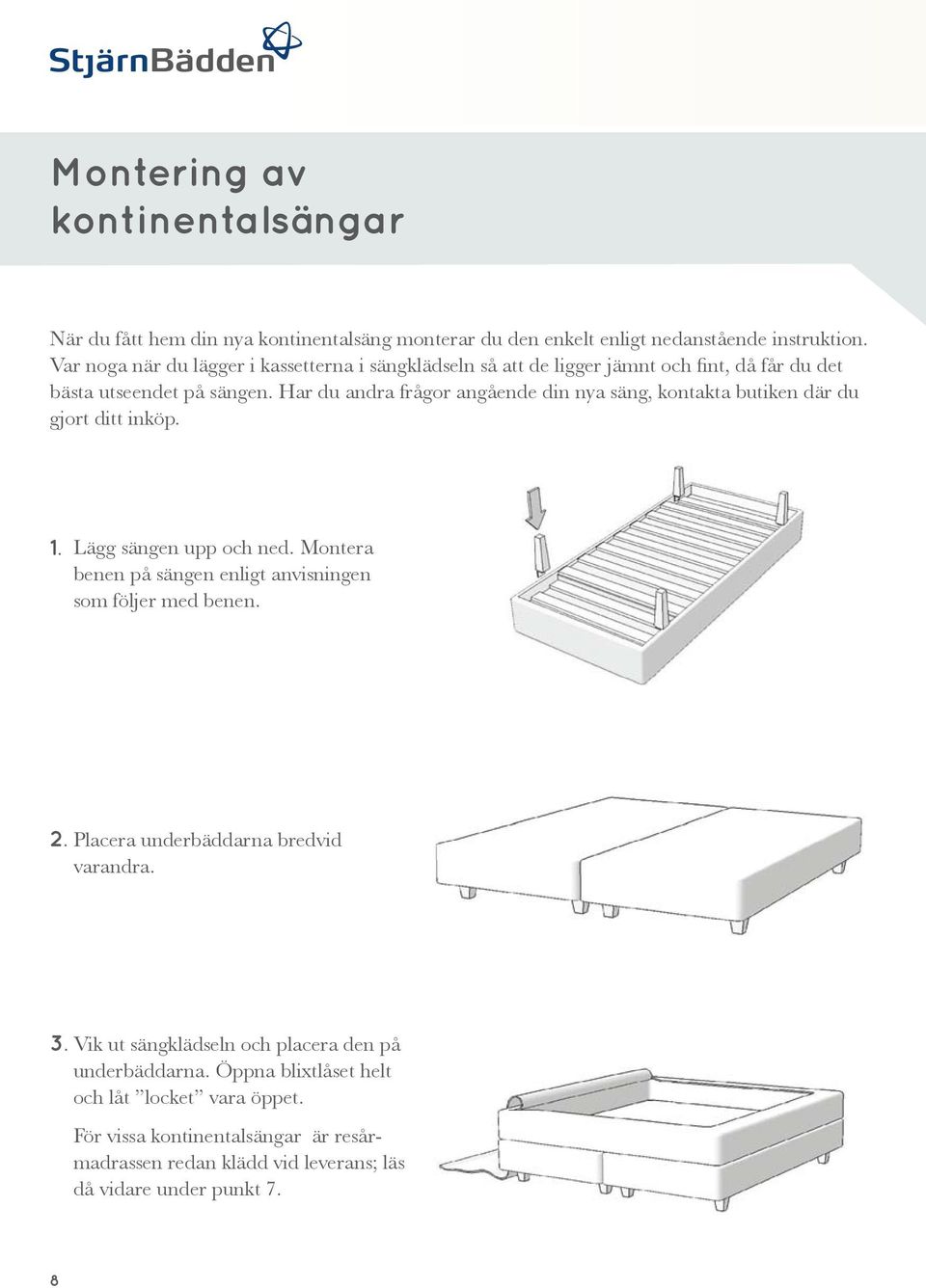

8 Montering av kontinentalsängar När du fått hem din nya kontinentalsäng monterar du den enkelt enligt nedanstående instruktion. Var noga när du lägger i kassetterna i sängklädseln så att de ligger jämnt och fint, då får du det bästa utseendet på sängen. Har du andra frågor angående din nya säng, kontakta butiken där du gjort ditt inköp. 1. Lägg sängen upp och ned. Montera benen på sängen enligt anvisningen som följer med benen. 2. Placera underbäddarna bredvid varandra. 3. Vik ut sängklädseln och placera den på underbäddarna. Öppna blixtlåset helt och låt locket vara öppet. För vissa kontinentalsängar är resårmadrassen redan klädd vid leverans; läs då vidare under punkt 7. 8

9 4. Placera den första kassetten i den ena ytterkanten. OBS! var noga med att kassetten ligger ända ut i hörnen på klädseln. 5. Lägg den andra kassetten lite omlott med den första. 6. Tryck ner kassett nummer två så att båda ligger jämnt i sängklädseln. Lägg på locket och stäng blixtlåset. 7. Lägg därefter på bäddmadrassen och du har en komplett kontinentalsäng. 9

10 Montering av Diamant 100 XC ställbar säng När du fått hem din nya ställbara säng monterar du enkelt ihop den enligt anvisningarna nedan. När du gjort detta råder vi dig att noga läsa igenom denna folder som innehåller mycket information om hur du ska hantera och sköta din nya ställbara säng. 1. Lägg sängen upp och ned. Montera benen på sängen enligt anvisningen som följer med benen. Tag även bort alla transportsäkringar. 2. Montera därefter fotbygeln med hjälp av de medföljande fyra skruvarna. Anslut sedan nätkabeln till motorn. Lyft och vänd tillbaka undre delen på sina ben. 3. Lägg slutligen på resårmadrassen och bäddmadrassen på sängen. Anslut kontakten till vägguttaget och din ställbara säng är klar att användas. 10

11 Montering av Diamant 100 ställbar säng När du fått hem din nya ställbara säng monterar du enkelt ihop den enligt anvisningarna nedan. När du gjort detta råder vi dig att noga läsa igenom denna folder som innehåller mycket information om hur du ska hantera och sköta din nya ställbara säng. 1. Lägg sängen upp och ned. Montera benen på sängen enligt anvisningen som följer med benen. Tag även bort alla transportsäkringar. 2. Montera därefter fotbygeln med hjälp av de medföljande fyra skruvarna och anslut sedan nätkabeln till motorn. Lyft och vänd tillbaka undre delen på sina ben. 3. Lägg slutligen på resårmadrassen och därefter bäddmadrassen. Anslut kontakten till vägguttaget och din ställbara säng är klar att användas. 11

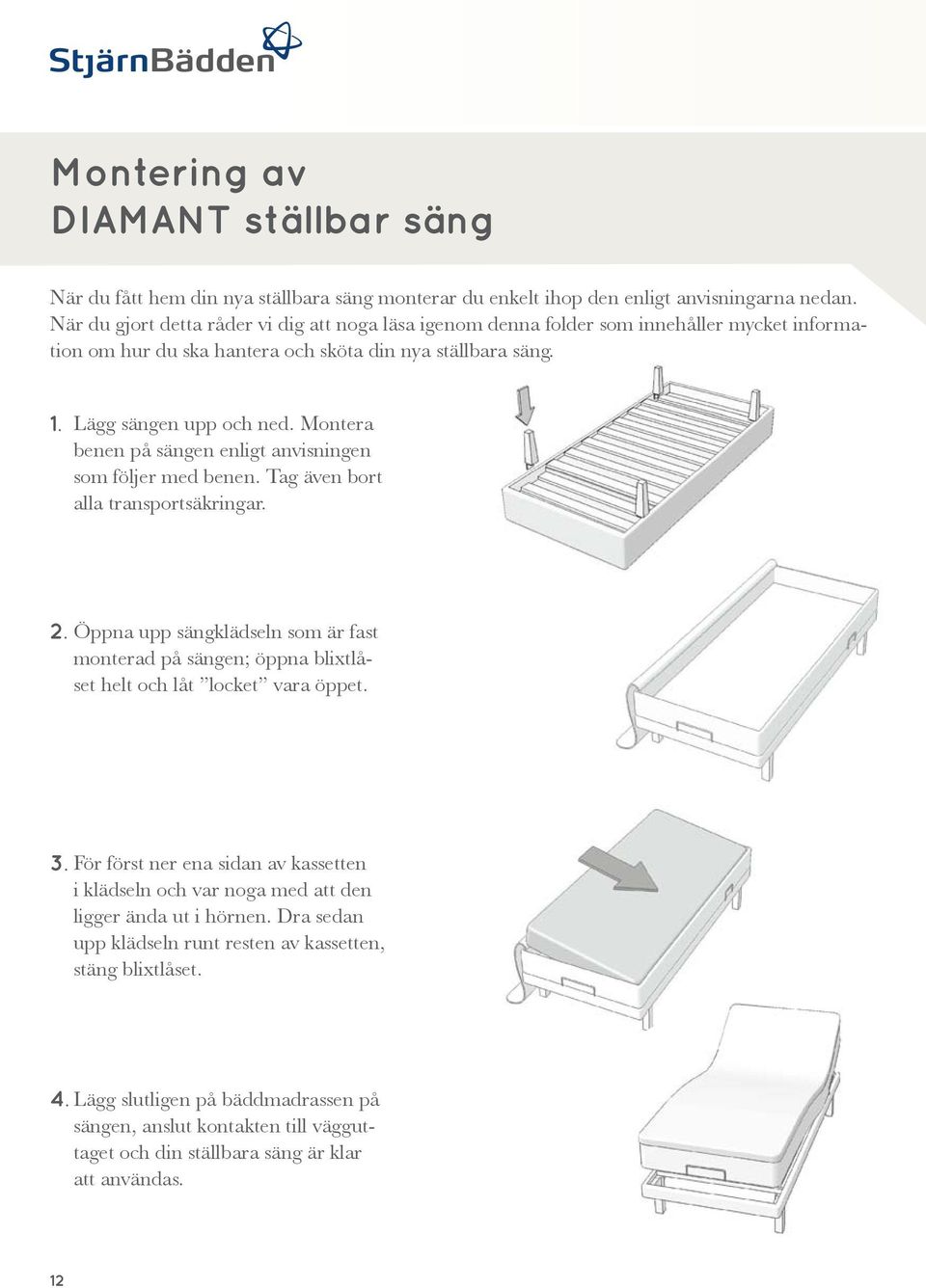

12 Montering av Diamant ställbar säng När du fått hem din nya ställbara säng monterar du enkelt ihop den enligt anvisningarna nedan. När du gjort detta råder vi dig att noga läsa igenom denna folder som innehåller mycket information om hur du ska hantera och sköta din nya ställbara säng. 1. Lägg sängen upp och ned. Montera benen på sängen enligt anvisningen som följer med benen. Tag även bort alla transportsäkringar. 2. Öppna upp sängklädseln som är fast monterad på sängen; öppna blixtlåset helt och låt locket vara öppet. 3. För först ner ena sidan av kassetten i klädseln och var noga med att den ligger ända ut i hörnen. Dra sedan upp klädseln runt resten av kassetten, stäng blixtlåset. 4. Lägg slutligen på bäddmadrassen på sängen, anslut kontakten till vägguttaget och din ställbara säng är klar att användas. 12

13 Montering av Smaragd ställbar säng När du fått hem din nya ställbara säng monterar du enkelt ihop den enligt anvisningarna nedan. När du gjort detta råder vi dig att noga läsa igenom denna folder som innehåller mycket information om hur du ska hantera och sköta din nya ställbara säng. 1. Lägg sängen upp och ned. Tag bort alla transportsäkringar på underredet och placera det på sängen. 2. Skruva fast underredet i sängen. Använd de 8 medföljande skruvarna. 3. Skruva fast de fyra benen för hand. Har du valt andra ben än de som medföljer underredet skruvar du fast dessa istället. 4. Vänd tillbaka sängen, lägg på bäddmadrassen och anslut kontakten till vägguttaget. Din säng är klar att användas. 13

14 Montering av Safir ställbar När du fått hem din nya ställbara säng monterar du enkelt ihop den enligt anvisningarna nedan. När du gjort detta råder vi dig att noga läsa igenom denna folder som innehåller mycket information om hur du ska hantera och sköta din nya ställbara säng. 1. Montera benen på sängen enligt anvisningen som följer med benen. Montera även fotbygeln och de två sidobyglarna genom att sätta i dem i de förborrade hålen. Tag även bort alla transportsäkringar. 2. Ta fram sängklädseln och placera den på ribborna, öppna blixtlåset helt och låt locket vara öppet. 3. För först ner ena sidan av kassetten i klädseln och var noga med att den ligger ända ut i hörnen. Dra sedan upp klädseln runt resten av kassetten, stäng blixtlåset. 4. Lägg till sist på bäddmadrassen. Anslut kontakten till vägguttaget och din ställbara säng är klar att användas. 14

15 15

16 Handkontroll för Diamant 100XC ställbar A Knapp för programmering av minnesläge 1. B Knapp för programmering av minnesläge 2. C Knapp för att justera huvud- och fotända upp och ned. D Knapp för justering av huvudända upp och ner. E Massageläge av och på. F Lagringsknapp minnesläge. G Knapp för justering av fotända upp och ner. Programmering av minnesfunktion För att programmera dina favoritlägen gör du på följande sätt: 1. Kör sängen till den position som du vill spara. 2. Tryck på S-knappen och därefter på knappen som du vill spara minnesläget på, knapp 1 eller 2. Ditt favoritläge är nu sparat. Du kan ha upp till 2 favoritlägen sparade. Vill du ändra inställningen på något av de valda favoritlägena så sparar du bara över ett befintligt favoritläge enligt instruktionen ovan. Användning av en minnesfunktion För att köra sängen till ett sparat favoritläge så håll inne knappen för det minnesläge där du sparat positionen. Håll inne knappen till dess att sängen stannar. 16

17 Synkronisera handkontroll och motor till Diamant 100 XC Din säng och handkontroll är synkroniserade när sängen kommer hem till dig. Om din säng eller handkontroll varit strömlös under en period så kan det ske att handkontrollen och motorn tappar sin synkronisering. För att återställa synkroniseringen så måste du göra så här: Håll in reset knappen på motorn med en penna eller liknande under hela processen, se bild. Samtidigt som du håller in reset-knappen på motorn trycker du på valfri knapp på handkontrollen i ca sekunder. Handkontrollens ID blir nu lagrat i motorns minne. Vill du synkronisera ytterligare en handkontroll till denna motorn så måste du fortsätta att hålla inne reset knappen på motorn samtidigt som du håller in valfri knapp på fjärrkontroll nr. 2 (släpper du reset knappen på motorn så synkroniseras endast den första handkontrollen). Barnlås Aktivera: Ta bort ett batteri ur handkontrollen och vänta i 15 sekunder. Tryck in båda knapparna på knapprad två (knapp G) och montera batteriet samtidigt som knapparna hålls in. Barnlåset är aktiverat. Lås upp: För att låsa upp barnlåset ska du trycka ner knapp G under 1 sekund. När det blå led-ljuset i framkant på handkontrollen tänds så är den upplåst. Släpper du inte knappen utan håller kvar knappen nere i ytterligare några sekunder så går barnlåset in igen och du får då börja om. Signal: Om du försöker att köra sängen när handkontrollen är låst så kommer en kort blinkning av led lampan att ske som indikerar detta. Batteribyte i handkontrollen Om handkontrollen slutat fungera kan det bero på att batterierna tagits ur handkontrollen. Efter att batterierna satts tillbaka igen i handkontrollen så skall två knappar tryckas ner samtidigt. Det kan vara knapparna på knapprad 1 (D), knapprad 2 (G) eller knapprad 3 (C). Efter cirka 5 sekunder börjar det lysa blått på handkontrollens topp och då är den aktiverad igen. 17

18 Massagefunktion för Diamant 100XC ställbar Knapp E Massageläge av och på Med denna knapp startar och stänger du av massageläget i sängen. Du ser att massageläget är aktiverat när en liten blå lampa blinkar i framkant på handkontrollen. Notera att inget händer med sängen när du trycker på denna knapp. Massagen startar först när du tryckt på någon av knapparna C, D eller G för att välja vilken massagefunktion du vill använda. Om du inte trycker på någon av dessa knappar inom 10 minuter kommer massageläget att stängas av automatiskt på handkontrollen (då slutar också lampan på handkontrollen att blinka). Knapp D Styrning av massagemotorn i sängens ryggdel Med denna knapp reglerar du ryggdelens massagemotor. Gör en kort knapptryckning på den vänstra delen av knappen för att starta motorn och på högra delen av knappen för att stänga av motorn. Håller du ner vänstra delen av knapp så ökar massageintensiteten och håller du ner den högra delen av knappen minskar den. 18

19 Knapp G Styrning av massagemotorn i sängens bendel Med denna knapp reglerar du bendelens massagemotor. Gör en kort knapptryckning på den vänstra delen av knappen för att starta motorn och på högra delen av knappen för att stänga av motorn. Håller du ner vänstra delen av knapp så ökar massageintensiteten och håller du ner den högra delen av knappen minskar den. Knapp C Val av massageprogram Med denna knapp startar och stänger du av sängens förprogrammerade massageprogram (våg och pulsprogram). Genom en första knapptryckning på knappens vänstra del startas det första massageprogrammet och vid andra knapptryckning växlar den till nästa program osv. Med höger delen av knappen stänger du av massagen oavsett om du kör de förprogrammerade programmen eller om du själv valt massageinställningar. 19

20 Handkontroll för Diamant 100ställbar A Knapp för programmering av minnesläge 1. B Knapp för programmering av minnesläge 3. C Knapp för att justera huvud- och fotända upp och ner. D Knapp för justering av huvudända upp och ner. E Knapp för programmering av minnesläge 2. F Lagringsknapp minnesläge. G Knapp för justering av fotända upp och ner. H Knapp för att tända och släcka motorbelysning. Programmering av minnesfunktion För att programmera dina favoritlägen gör du på följande sätt: 1. Kör sängen till den position som du vill spara. 2. Tryck på S-knappen och därefter på knappen som du vill spara minnesläget på knapp 1, 2 eller 3. Ditt favoritläge är nu sparat. Du kan ha upp till 3 favoritlägen sparade. Vill du ändra inställningen på något av de valda favoritlägena så sparar du bara över ett befintligt favoritläge enligt instruktionen ovan. Användning av en minnesfunktion För att köra sängen till ett sparat favoritläge så håll inne knappen för det minnesläge där du sparat positionen. Håll inne knappen till dess att sängen stannar. positionen. Håll inne knappen till dess att sängen stannar. 20

21 Synkronisera handkontroll och motor till Diamant 100 (Följ även denna information om du köpt separat RF-Kit till din ställbara Diamant eller Smaragd säng) Din säng och handkontroll är synkroniserade när sängen kommer hem till dig. Om din säng eller handkontroll varit strömlös under en period så kan det ske att handkontrollen och motorn tappar sin synkronisering. För att återställa synkroniseringen måste du göra detta: Håll in reset knappen i hålet på den svarta dosan som sitter på motorn med en penna eller liknande under hela processen - se bild. För dig som köpt ett separat RF-kit (SMARAGD ställbar säng eller DIAMANT ställbar säng), tryck in resetknappen i hålet i den svarta dosan du monterat på motorn. Samtidigt som du håller in reset-knappen i den svarta dosan trycker du på valfri knapp på handkontrollen i ca sekunder. Handkontrollens ID blir nu lagrat i motorns minne. Vill du synkronisera ytterligare en handkontroll till denna motorn så måste du fortsätta att hålla inne reset knappen på motorn samtidigt som du håller in valfri knapp på fjärrkontroll nr. 2 (släpper du reset knappen på motorn så synkroniseras endast den första handkontrollen). Batteribyte i handkontrollen Om handkontrollen slutat fungera kan det bero på att batterierna tagits ur handkontrollen. Efter att batterierna satts tillbaka igen i handkontrollen så skall två knappar tryckas ner samtidigt. Det kan vara knapparna på knapprad 1 (D), knapprad 2 (G) eller knapprad 3 (C). Efter cirka 5 sekunder börjar det lysa blått på handkontrollens topp och då är den aktiverad igen. 21

22 Handkontroll för Diamant och Smaragd ställbar A Knapp för programmering av minnesläge 1. B Knapp för programmering av minnesläge 3. C Knapp för att justera huvud- och fotända upp och ner. D Knapp för att justera huvudända upp och ner. E Knapp för programmering av minnesläge 2. F Lagringsknapp minnesläge. G Knapp för att justera fotända upp och ner. Om du köpt trådlöst RF-kit till din säng, se instruktionen på sidan 20. Programmering av minnesfunktion För att programmera dina favoritlägen gör du på följande sätt: 1. Kör sängen till den position som du vill spara. 2. Tryck på S-knappen och därefter på knappen som du vill spara minnesläget på knapp 1, 2 eller 3. Ditt favoritläge är nu sparat. Du kan ha upp till 3 favoritlägen sparade. Vill du ändra inställningen på något av de valda favoritlägena så sparar du bara över ett befintligt favoritläge enligt instruktionen ovan. Användning av en minnesfunktion För att köra sängen till ett sparat favoritläge så håll inne knappen för det minnesläge där du sparat positionen. Håll inne knappen till dess att sängen stannar. positionen. Håll inne knappen till dess att sängen stannar. 22

23 Handkontroll för Safir ställbar A B C D E F Knapp för huvudända upp. Knapp för huvudända ner. Knapp för huvud- och fotända upp. Knapp för fotända upp. Knapp för huvud- och fotända ner. Knapp för fotända ner. 23

24 Felsökningsschema Fel Motorn går ej (Handkontroll med sladd). Kolla Sitter nätkabeln i ordentligt i sängen och väggen? Finns det spänning i vägguttaget? Kolla att inga sladdar är skadade. Sitter sladden till handkontrollen fast i motorn? Fungerar handkontrollen? Motorn går ej (Trådlös handkontroll). Se ovanstående instruktion (Handkontroll med sladd). Finns det batterier i handkontrollen? Huvud eller fotända går ej. Kolla så att den trådlösa handkontrollen och mottagarekontrollen står i samma läge. Kontrollera att alla transportsäkringar är borttagna. Kontrollera att det inte finns något föremål i kläm. Inga synliga fel eller problem upptäcks. Jag har två sängar och båda sängarna går på samma fjärrkontroll (trådlös handkontroll). Kontrollera att båda motorerna inte är synkroniserade på samma handkontroll. Det klickar i motorn när jag slår på tv:n eller tänder belysningen. Det klickar då och då i motorn. Min säng avger missljud när jag kör den. Lokalisera var missljudet kommer från. 24

25 Ställbara sängar Åtgärd Sätt fast nätkabeln ordentligt. Kommentar Anslut en lampa eller dylikt för att kontrollera att det finns spänning i vägguttaget. Finns det några skadade sladdar? Kontakta din återförsäljare för åtgärd. Sätt i handkontrollssladden ordentligt i motorn. Byt handkontroll med annan säng för att fastställa att handkontrollen inte är trasig. Sladden kan lossna av misstag vid exempelvis dammsugning. Denna kontroll går bara att göra om du har två sängar. Sätt i nya batterier i handkontrollen. Se instruktion på sidorna 17 eller 21 i denna manual. Klipp bort de transportsäkringar som finns. Ta bort föremålet mellan ramen och den rörliga delen. Prova att starta huvud och fotändan med dubbel kommando knappen. Kör upp och ner ett antal gånger. Prova därefter att köra huvud- respektive fotända var för sig. Nya motorer som varit lagerhållna kan kärva. Efter att ha kört motorn så att sängen går upp och ner flera gånger skall den fungera normalt. För att synkronisera respektive handkontroll med rätt motor, se instruktion på sidorna 17 eller 21 i denna manual. Lägg undan handkontrollen så att inte ir-mottagaren kan ta emot signalen från tv:n alternativt tejpa över toppen på handkontrollen. Detta är fullt normalt. Motorn har en strömfrikoppling som är total, men den behöver ladda upp sig några gånger per dygn. Smörj leden med symaskinsolja eller motsvarande. 25

26 Viktigt om motorer Att tänka på Kontrollera att motorn är riktigt ansluten innan sängen tas i bruk. Vid eventuella ingrepp i sängen skall alltid motorn vara avlastad och nätspänningen frånskild. Motorn får endast anslutas till den på motoretiketten angivna nätspänningen 220V. Det sitter batterier på motorns utsida för nödsänkning vid exempelvis strömavbrott. Dessa batterier bör bytas en gång per år eller efter användning vid strömavbrott. Batterierna klarar normalt ca 4 sänkningar om de är fullt laddade. Vid byte skall batterier av typen 9V användas. Utvändig rengörning av motorn kan göras med milda rengöringsmedel med ph- värde mellan 6-8. Denna säng har eldrivna rörliga delar. Klämrisk kan finnas i sängens öppningar och länksystem. Lek eller ovarsam användning kan innebära skaderisk. Handkontroll med eller utan sladd rekommenderas därför att förvaras oåtkomligt för barn. Motorerna får inte demonteras medan sängen används. Rygg- och bendel måste ligga fullt nersänkta innan motorn lossas. Detta är för er säkerhet och för att förhindra risken för klämskador och andra tillbud. 26

27 Stjärnbädden har en tydlig filosofi - att ge högsta kvalitet, bästa sovkomfort och att alltid erbjuda riktigt prisvärda sängar Kvalitet och miljö För oss som tillverkare är det viktigt att tänka på vilken miljöpåverkan våra produkter har. Stjärnbädden har under lång tid arbetat konsekvent med dessa frågor och våra ansträngningar har resulterat i att hela vår tillverkningsprocess fått certifiering för både ISO 9001 och ISO När du köper säng från oss på Stjärnbädden så innebär det att du kan sova tryggt och med ett riktigt gott miljösamvete. ISO 9001 ISO KVALITETS & MILJÖ CERTIFIERAD 1450 ISO/IEC ISO 9001 Stjärnbädden är kvalitetssäkrat enligt ISO 9001, en certifiering av hela företagets kvalitetsarbete. ISO Hela tillverkningskedjan har varit föremål för granskning, dokumentation och förbättringar. Den omfattande processen har resulterat i en internationell miljöcertifiering enligt ISO

28 Stjärnbäddens bruksanvisning version 2, 2011 Layout & Produktion QUID, Kristianstad
