MONTERINGS- & BRUKSANVISNING VIRKESSTÄLL

Transkript

1 MONTERINGS- & BRUKSANVISNING VIRKESSTÄLL

2 INNEHÅLL Om ANVISNINGARNA Planering INNAN DU BÖRJAR MONTERA ATT BEAKTA MONTERINGSANVISNINGAR s. 2 s. s. 4 s. 5 S. 6-9 INNEHÅLLSFÖRTECKNING

3 Om anvisningarna Läs igenom hela manualen innan du påbörjar monteringsarbetet. Följ instruktionerna i anvisningen för att säkerställa att produkten följer rådande standard. Syftet med monteringsanvisningen är att underlätta en korrekt installation och att informera om risker och hur dessa kan undvikas. Tänk på att anvisningarna finns till för din och andras säkerhet. Monterings- & bruksanvisningen ska användas vid : * montering * regelbundna kontroller * åtgärdning enligt anvisningarna Varje installation ska vara försedd med belastningsskylt, som placeras på väl synlig plats. Regelbundna kontroller är nödvändigt för att garantera virkesställets tekniska säkerhet. Delar av monterings- och bruksanvisningen hänvisar till Svensk Standard SS-EN 565: Stationära lagerinredningar i stål Montage, drift och underhåll. Vid behov kan beställaren/användaren införskaffa ovan nämnda standard hos SIS. Se för mer information. Den här symbolen används för att varna/särskilt betona vikten av något Den här symbolen vill uppmärksamma alt påminna dig om något. KONTAKTA OSS Vid tveksamheter eller för ytterligare information vänligen kontakta Brännehylte Lagersystem: Telefon E-post info@bhc.nu Hemsida Adress Box 56, 0 Hillerstorp 2

4 Planering Monteringsalternativ Notera att det finns flera montagealternativ! 4500 mm 900 mm 00 mm 00 mm 00 mm 800 mm 00 mm 00 mm 00 mm STAGSCHEMA

5 INNAN DU BÖRJAR REKOMMENDERADE VERKTYG UNDERLAG Beställare/Användare ansvarar för att golvet är dimensionerat för de aktuella lasterna. mm 6 mm 7 mm 8 mm FÖRANKRING Virkesstället ska förankras i golv för att förhindra att stolpar flyttas då mekanisk hanteringsutrustning används i eller i närheten av lagerinredningen. SÄKERHET Korrekt montering av ställaget är viktig för att konstruktionen ska vara säker. Montaget ska utföras i enlighet med dessa instruktioner och ska ske på ett yrkesmässigt sätt. MedfÖljande FÄSTELEMENT M8 20 mm art M8 mutter med fläns art 042- M0 mutter lås art M0 20 mm art M0 75 mm art Rörhylsa 0 mm art 056 EJ MedfÖljande FÄSTELEMENT alternativt Nivelleringsbricka mm - art mm - art mm - art Multimonti 0 x 60 art Expanderbult M0 x 90 art 009 Bärbalksäkring art 02 Distans art 20 4

6 ATT BEAKTA Använd frontbalk längst fram i ställaget! Mellanbalk Frontbalk Använd endast medföljande låsskruv till frontbalken. 5

7 MONTERINGSANVISNINGAR M8 mutter med fläns M8 20 mm 2 M0 75 mm* Hylsa används som distans vid enkelsidorna på understa och översta staget! 0 mm* Rörhylsa M0 mutter lås Stagen skall monteras rygg mot rygg, med öppningarna utåt! 6

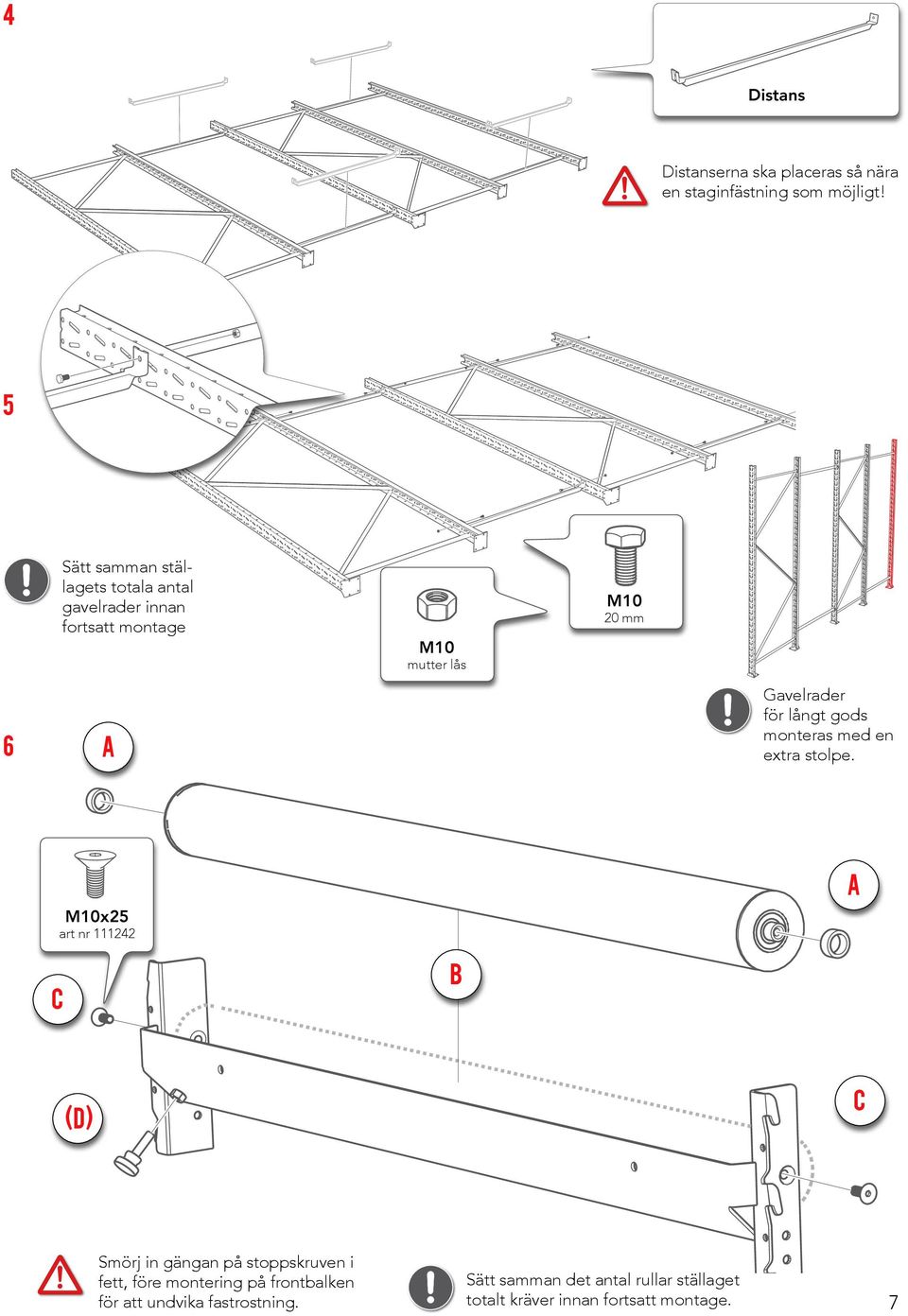

8 4 Distans Distanserna ska placeras så nära en staginfästning som möjligt! 5 Sätt samman ställagets totala antal gavelrader innan fortsatt montage M0 20 mm M0 mutter lås 6 Gavelrader för långt gods monteras med en extra stolpe. a a M0x25 art nr 242 B C C (D) Smörj in gängan på stoppskruven i fett, före montering på frontbalken för att undvika fastrostning. Sätt samman det antal rullar ställaget totalt kräver innan fortsatt montage. 7

9 7 8 Montera minst två rullar på varje gavelpar. Två bärbalkssäkringar ska monteras per rulle. Fortsätt säkra upp montaget med minst två rullar per gavel innan du går vidare med att resa nästa gavelrad. 8

10 9 OBS! Tillse att ställaget står i lod när samtliga delar är monterade. Använd nivelleringsbrickor vid behov. LUTNING Lutning i förhållande till lodlinjen får inte överstiga X= H/50 Nivelleringsbricka 0 H Expanderbult M0x90 alt Multimonti M0x60 Ställaget skall bultas fast i golvet med st bultar/skruvar per gavel. X X Efter montage ska montagekontroll utföras! 9

11 Komplettera gärna ditt virkesställ med ett listställ från oss! LISTSTÄLL Ett praktiskt och lätthanterligt sätt för vertikal lagring av lister, rör och annat långgods. Standardfärg på balkar och tillbehör är röd. Pulverlackeras.
