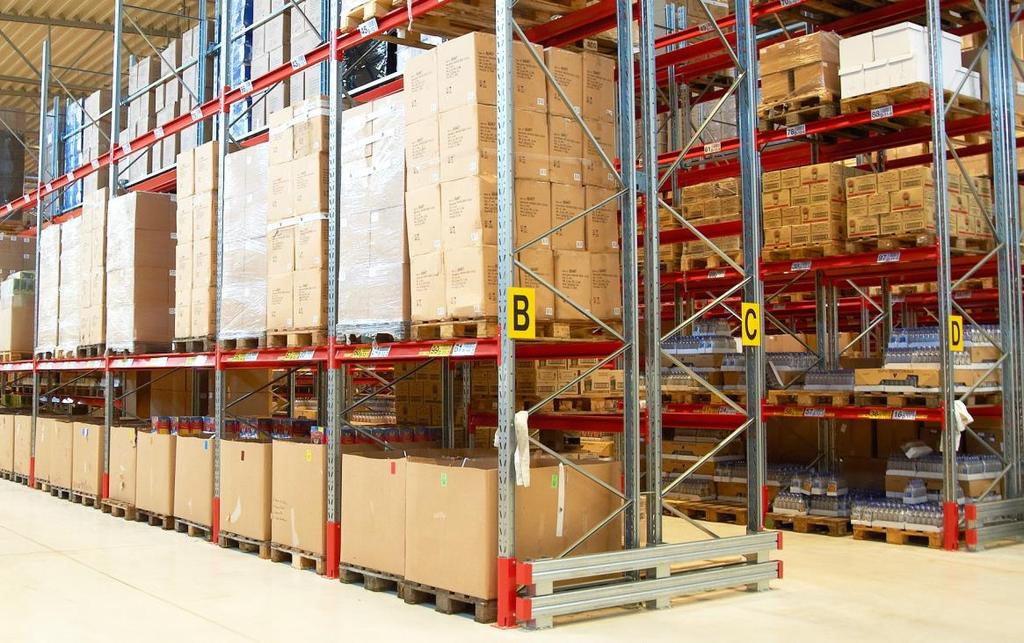

1 MONTERINGS- & BRUGSANVISNING PALLEREOL MODEL CITY Udgave nr 2 BLS

2

3 INNEHÅLLSFÖRTECKNING INNEHÅLL Om ANVISNINGARNA s. 2 INNAN DU BÖRJAR MONTERA s. BELASTNINGSINFO & STAGSCHEMA s. 4 TILLSYN & UNDERHÅLL s. 5 MONTERINGSANVISNINGAR s. 6

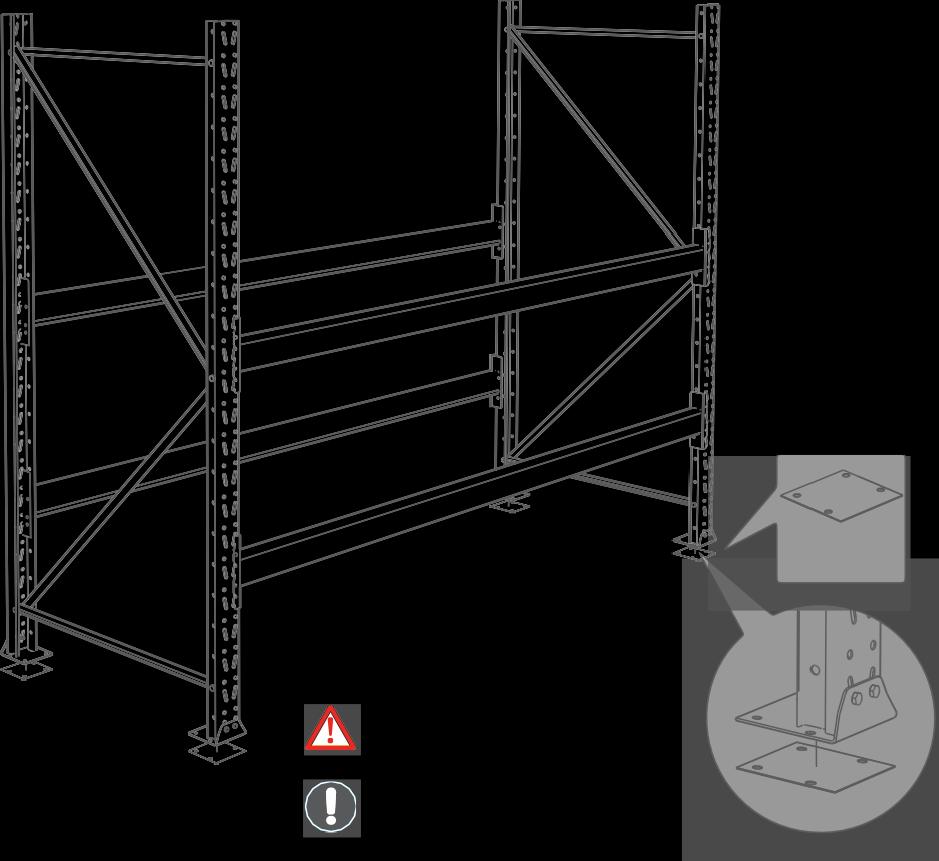

4 Om anvisningarna Läs igenom hela manualen innan du påbörjar monteringsarbetet. Följ instruktionerna i anvisningen för att säkerställa att produkten följer rådande standard. Syftet med monteringsanvisningen är att underlätta en korrekt installation och att informera om risker och hur dessa kan undvikas. Tänk på att anvisningarna finns till för din och andras säkerhet. Monterings- & bruksanvisningen ska användas vid : * montering * regelbundna kontroller (tillsammans med mall för periodisk kontroll) * åtgärdning enligt anvisningarna Varje installation ska vara försedd med belastningsskylt, som placeras på väl synlig plats. Regelbundna kontroller är nödvändigt för att garantera pallställets tekniska säkerhet. På vår hemsida: hittar du exempel på protokoll för periodisk kontroll av pallställ. Delar av monterings- och bruksanvisningen hänvisar till Svensk Standard SS-EN 565: Stationära lagerinredningar i stål Montage, drift och underhåll. Vid behov kan beställaren/användaren införskaffa ovan nämnda standard hos SIS. Se för mer information. Den här symbolen används varna/ särskilt betona vikten av något Den här symbolen vill uppmärk- samma alt påminna dig om något.

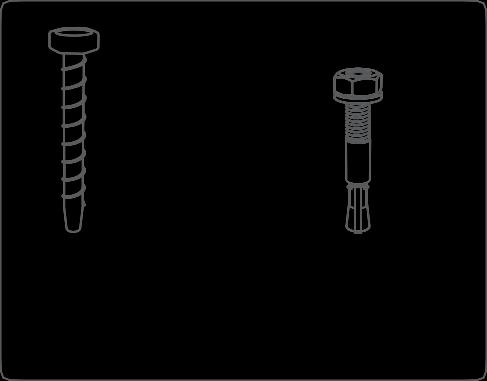

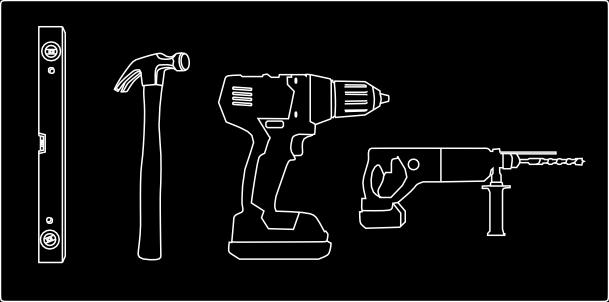

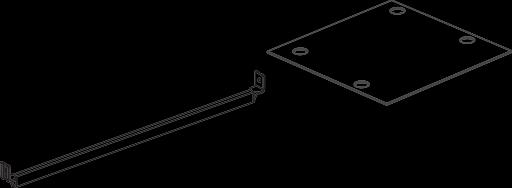

5 INNAN DU BÖRJAR REKOMMENDERADE VERKTYG UNDERLAG Beställare/Användare ansvarar för att golvet är dimensionerat för de aktuella lasterna. mm 6 mm 7 mm 8 mm FÖRANKRING Pallstället ska förankras i golv för att förhindra att stolpar flyttas då mekanisk hanteringsutrustning används i eller i närheten av lagerinredningen. SÄKERHET Korrekt montering av ställaget är viktig för att konstruktionen ska vara säker. Montaget ska utföras i enlighet med dessa instruktioner och ska ske på ett yrkesmässigt sätt. MedfÖljande FÄSTELEMENT * Gäller C90 ** Gäller C20 M8 20 mm art M8 mutter med fläns art M0 Bärbalksäkring mutter lås art 02 art M0 75 mm - art * 05 mm - art ** Rörhylsa 0 mm - art 056* 4 mm - art 056-4** EJ MedfÖljande FÄSTELEMENT * Gäller C90 ** Gäller C20 Multimonti 0 x 60 art alternativt Expanderbult M0 x 90 art 009 Distans 50 mm - art mm - art mm - art mm - art * Nivelleringsbricka mm - art mm - art mm - art ** Nivelleringsbricka mm - art mm - art mm - art

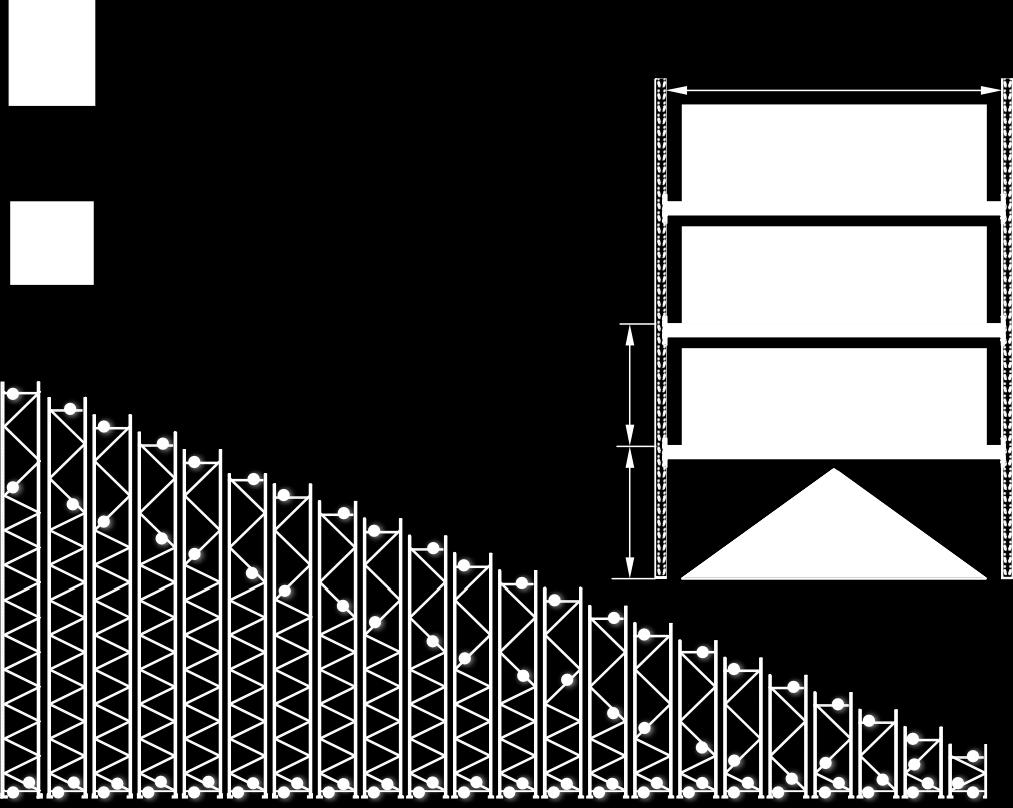

6 BELASTNINGSINFORMATION & STAGSCHEMA B ELASTNINGSTABELL B ÄRBALKAR* * Avser utbredd last per bärbalkspar. STAGSCHEMA Balklängd C 90 C 20 Z mm 2600 kg 2600 kg 200 mm 2600 kg 2600 kg 850 mm 2600 kg 2600 kg 200 mm 2000 kg 2000 kg 2750 mm 500 kg 500 kg Balklängd C 90 C 20 Z mm 200 kg 500 kg 200 mm 200 kg 500 kg 850 mm 200 kg 500 kg 200 mm 2600 kg 2900 kg 2750 mm 200 kg 2550 kg Balklängd C 90 C 20 Z0 850 mm 4500 kg 5000 kg 200 mm 4500 kg 5000 kg 2750 mm 890 kg 400 kg 000 mm 500 kg 940 kg 00 mm 00 kg 550 kg 600 mm 260 kg 075 kg Balklängd C 90 C 20 Z mm 4500 kg 5000 kg 000 mm 4500 kg 5000 kg 00 mm 4450 kg 4500 kg 600 mm 420 kg 4200 kg MAX. SEKTIONSBELASTNING FÖR GAVEL* C90-8 Avstånd bärplan C90-2 Avstånd bärplan C20 Balk Z05-20/24 Balk Z0 Balk Z mm 9200 kg 9200 kg 050 kg 500 mm 9000 kg 9000 kg 0000 kg 2000 mm 8400 kg 8400 kg 900 kg 2500 mm 7250 kg 7250 kg 850 kg Balk Z05-20/24 Balk Z0 Balk Z mm 500 kg 500 kg 500 kg 500 mm 500 kg 500 kg 2800 kg 2000 mm 9450 kg 0900 kg 00 kg 2500 mm 7400 kg 8900 kg 9750 kg Avstånd bärplan Balk Z05-20/24 Balk Z0 Balk Z mm 7250 kg 8000 kg 8000 kg 500 mm 500 kg 6550 kg 6750 kg 2000 mm 2650 kg 500 kg 5900 kg 2500 mm 000 kg 50 kg 4900 kg *Balklängd upp till 2750 mm, med 5 nivåer. Avstånd i mm mellan bärplan Höjd i mm till första bärplan Bärbalkslängd (mm) MAX. BELASTNING PER PLAN (KG) MAX. BELASTNING PER PLAN (KG) MAX. BELASTNING PER PLAN (KG) MAX. SEKTIONSBELASTNING (KG) Belastning avser utbredd last

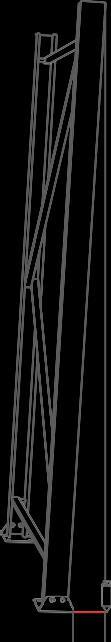

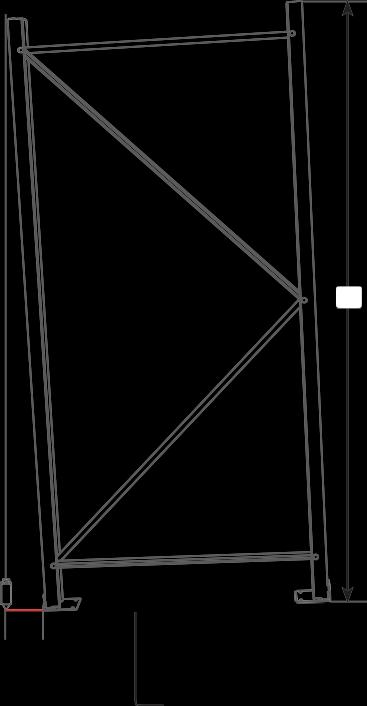

7 TILLSYN & UNDERHÅLL MONTAGEKONTROLL Kontroll av montaget måste ske innan pallstället tas i bruk, för att säkerställa att monteringsanvisningarna följts. OmBYGGNAD/OMDISPONERING Vid omdisponering/ombyggnad eller flytt av lagerhållningssystemet skall Brännehylte Lagersystem kontaktas. H DAGLIG TILLSYN Pallstället måste kontrolleras (enligt punkterna nedan) dagligen så att inga ingående delar som påverkar pallställets bärighet är skadade. Skadade bärande delar måste bytas ut omedelbart. Andra delar får repareras. PERIODISK KONTROLL Enligt lag måste pallstället kontrolleras minst en gång per år, så att det överensstämmer X X med montageanvisningarna. Skador som uppstår vid t. ex. påkörning, måste omedelbart åtgärdas! En skadad stolpe eller bärbalk utgör en säkerhetsrisk. LUTNING Lutning i förhållande till lodlinjen får inte överstiga X= H/50 BÖJDA BALKAR Maximal kvarstående böjning i sidled (efter avlastning från tillåten maxlast) skall inte överstiga 50% av normal vertikal nedböjning under full belastning. BÖJDA STAG Deformation av stag får inte överstiga 0 mm per meter. Detta gäller oavsett deformationens riktning. BÖJDA STOLPAR Stolpar får böja ut maximalt 5 mm/m i förhållande till lodlinjen, i ställagets längdriktning, och maximalt mm/m i ställagets djupriktning. mm/m 5 mm/m BUCKLOR & VECK Vid skador av lokal art (bucklor, veck, revor och sprickor) bör delarna alltid bytas ut. BÖJDA BALKAR Maximal kvarstående vertikal böjning (efter avlastning från tillåten maxlast) får inte överstiga 20% av nedböjning vid normallast. För skötsel/användning se SS-EN565 Stationära lagerhållningssystem i stål Montage, drift och underhåll av lagerhållningssystem. 5

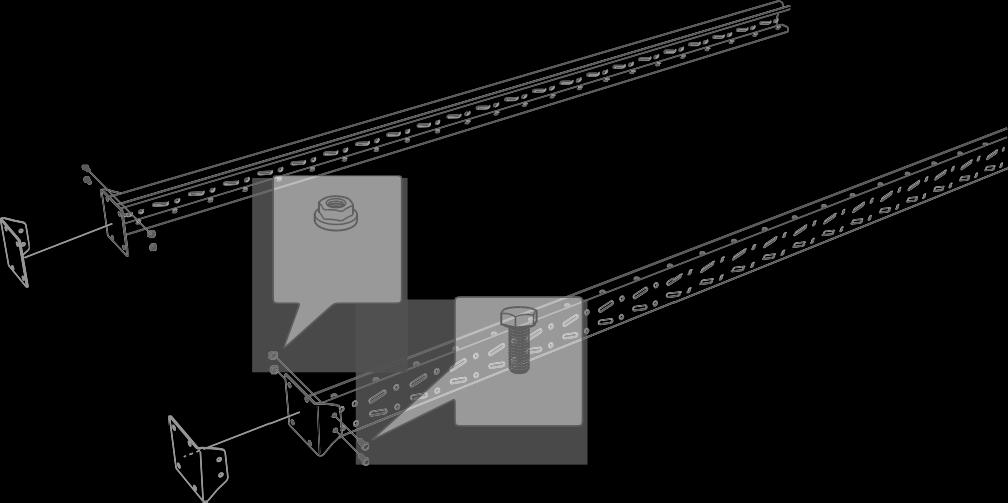

8 0 mm* 4 mm** MONTERINGSANVISNINGAR * Gäller C90 ** Gäller C20 M8 mutter med fläns M8 20 mm 2 M0 75 mm* 05 mm** Hylsa används som distans vid enkelsidorna på stag! Rörhylsa M 0 m utter lås Stagen skall monteras rygg mot rygg, med öppningarna utåt! Åtdragningsmomentet för M0 är 9,5 Nm. Använd momentnyckel. 6

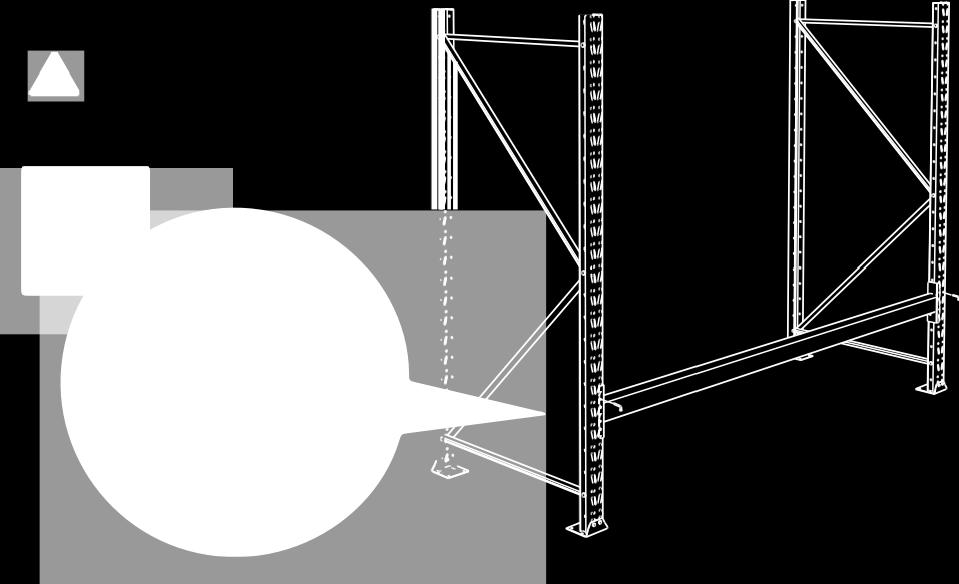

9 4 2 st bärbalkssäkringar per bärbalk måste monteras. Bärbalkssäkring 5 Nivelleringsbricka OBS! Tillse att ställaget står i lod. Använd nivelleringsbrickor vid behov. 7

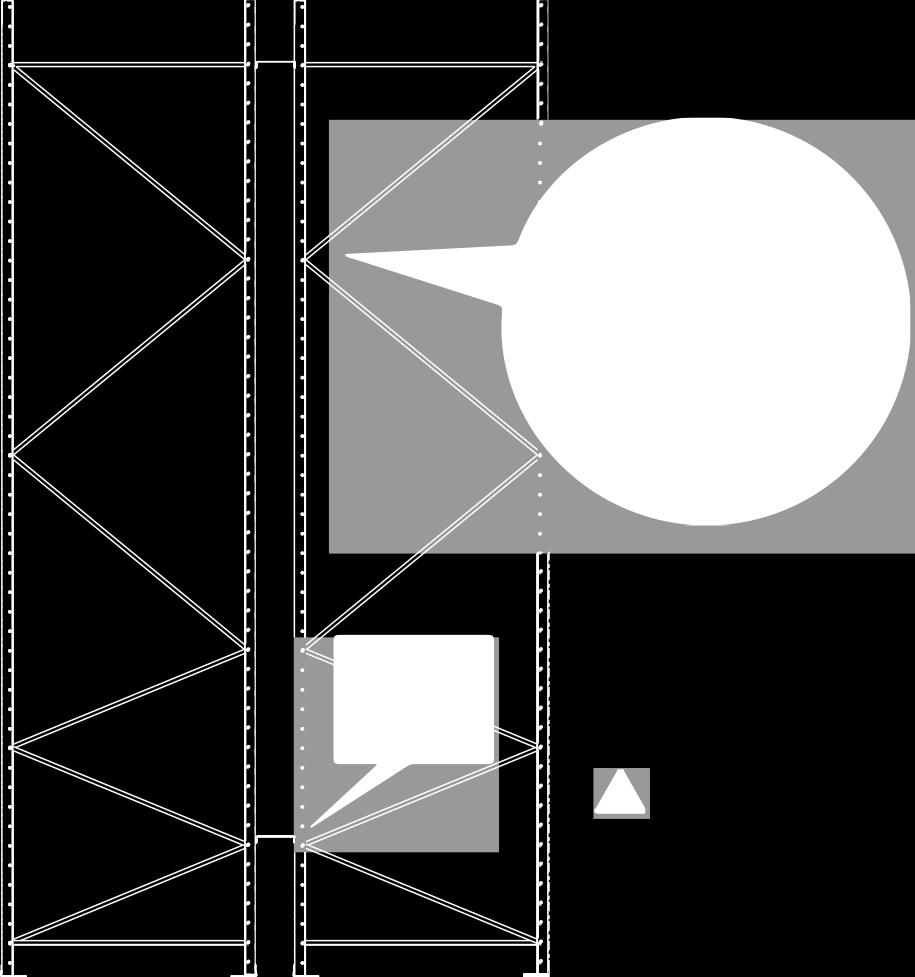

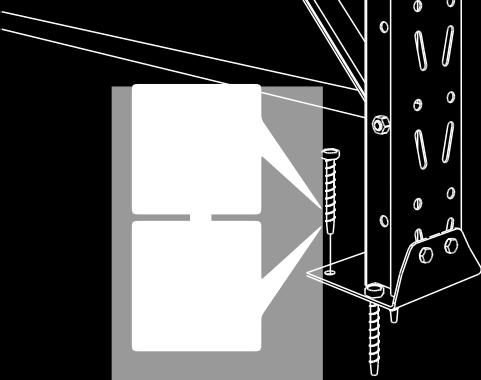

10 6 Distans Distanserna ska placeras så nära en staginfästning som möjligt! Nedre distans ska placeras vid den näst lägsta staginfästningen. Övre dristans ska ansluta vid det högsta horisontalstaget som ansluter mot en diagonal. 7 Ställaget skall bultas fast i golvet med st bultar/skruvar per gavel. Expanderbult M0x90 alt Efter montage ska montagekontroll utföras! Multimonti M0x60

11 FOR TILBEHØR & TEKNISK INFORMATION PALLEREOL MODEL CITY HAR ET SORTIMENT AF TILBEHØR SOM STRÆKKER SIG FRA ENKLE STOLPEBESKYTTERE TIL MERE AVANCEREREDE LØSNINGER FOR ET FLEKSIBELT OG SIKKERT LAGERHÅNDTERINGSSYSTEM.
