1 MONTERINGSANVISNING Eurostair spiraltrappa, högersvängd c/c 330 mm mellan stolparna H330 TRAPPA - VÅNING STEG / VARV RADIE

2 Illustrationen visar en standard spiraltrappa med gallerdurksteg och industriräcke. Plan GD 25x2 / 33x50 Planräcke Mått enligt ritning Centrumrör En eller i flera sektioner Planstolpe Industri / Barnsäker Trappstolpe Industri / Barnsäker Anslutningsstolpe för plan Steg Bredd: mm Handledare Handledare i diameter 42,2. Stegmodell olika gallerdurk /steg /tårplåt/hålplåt Centrumrörsfot Gångriktning Höger eller vänstersväng Handledarstolpe Höjden varierar beroende på steghöjd OBS! Använd alltid fallsäkring med sele när du utför montage. Justerbart stödben 2

3 FÖRBEREDELSER SAMMANFATTNING Kontrollera enligt följesedel att leveransen är komplett och att godset inte är skadat. Läs igenom hela montageanvisningen. Håll isär de olika lådorna, plattformarna och rören enligt vår märkning. (Speciellt om trappan går över flera plan då trappan kanske har olika vridning för de olika våningarna). Varje våningsplan har egen monteringsanvisning och stolpplacering. Vilket våningsplan den här anvisningen avser står på första sidan av foldern. Centrumrör, plan och trapplådor är alla märkta med trappnummer och till vilket våningsplan den tillhör. Exempel: för trappdelar som ska monteras på markplan. OM TRAPPAN HAR BUR Om trappan levereras med tillhörande bur är de tio första stolparna till trappan numrerade med lägsta nummer som första stolpe. Montera konsoller på de numrerade stolparna för att fästa buren i. Dra inte åt några konsolskruvar helt. Gallerdurksektionen ska kunna justeras senare. INFÄSTNINGAR Infästningar skall tåla kn i olyckslastfall. Medföljer ej: Bult för fixering av centrumrör mot underlag, plan, konsol och stödben mot vägg och handledarstolpens justerbara stödben. Välj bult som är anpassade för underlaget. FUNDAMENT Kontrollera att trappans fundament är dimensionerat för en vertikal belastning av 5 kn/m² per steg. Fundamentet måste täcka helt ut till handledstolpens justerbara stödben så en ordentlig förankring blir möjlig för lateral stabilitet. STAGNING Är trappan högre än 4 meter behöver den stagas. Planera vart stagning ska ske utifrån trappans höjd. Se tabell. Båda bulthålen används för infästningen mot steget. Staget måste följa exakt i stegsidans förlängda längdriktning för att ge stagningeffekten. Montera buren efter att monteringen av trappan är gjord enligt separat monteringsanvisning. LÄNGD BESKRIVNING OM TRAPPAN HAR PLAN Plan av standardstorlek (Trappans radie mm) monteras på centrumröret innan det reses. Vid stora plan ska planet/planen monteras på fasaden med konsoler innan centrumröret monteras. Montera även stödben eller konsoler på tilläggsplanet innan du fortsätter. max 4 m Behöver inget extra stag mot vägg. Stag medföljer vid behov av förstärkt stabilitet. 4-8 m 2 stag som sitter i 90 vinkel mellan varandra. Stag mot vägg på halva höjden m Stagas mot vägg var 4:e meter. 2 stag som sitter i 90 vinkel mellan varandra. SKARVAR Höga trappor med delade centrumrör skarvas med hylsa och tre stycken bultförband. Skarvade centrumrör utan plan monteras ihop på marken för att sedan lyftas på plats sektion för sektion. Det är viktigt att staga varje sektion mot vägg m Stagas mot vägg på var 2:e meter upp till 22 meter däröver på var 4:e meter. 2 stag som sitter i 90 vinkel mellan varandra m Stagas mot vägg på var 1,5:e meter upp till 12 meter, däröver på var 2:e meter upp till 34meter och däröver var 4:e meter. 3

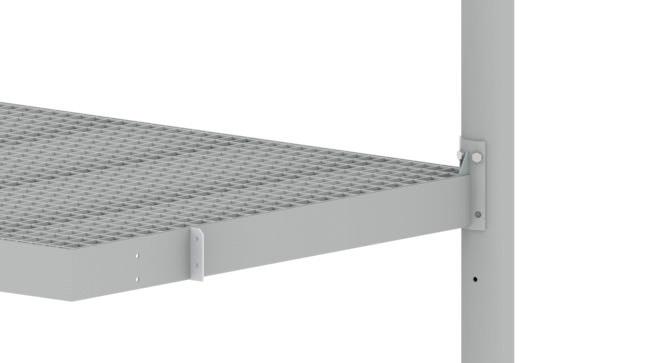

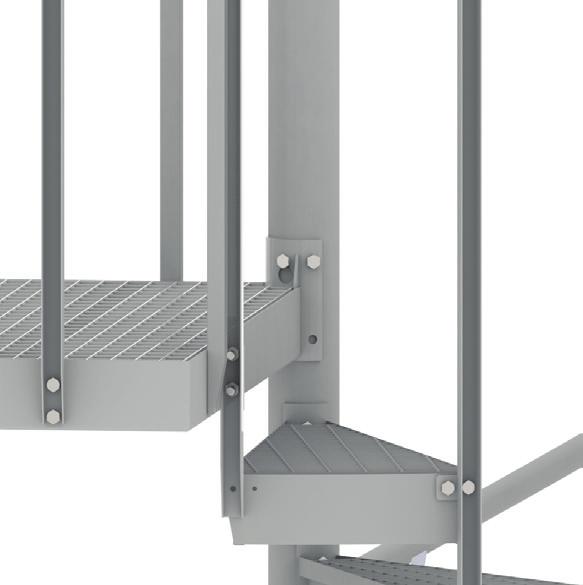

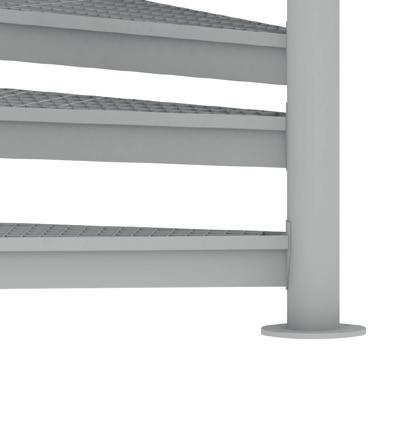

4 Fig 1 1 PLAN OCH CENTRUMRÖR Plan av standardstorlek, det vill säga Trappans radie mm, monteras på centrumröret innan det reses. Fig 1 Gå endast på steg som har stolpar monterade till underliggande steg. 1. Placera planet på utsedd plats och loda in centrumröret. 2. Fixera planet till fasaden med bultar avsedda för förankringen. Fig 2 3. Fixera centrumröret till centrumrörsfoten genom att dra åt sättskruven på centrumrörsfoten. Fig 3 4. När centrumröret är i lod och anslutet mot plan, fi xera centrumrörsfoten med bultar avsedda för det aktuella underlaget. Dra inte åt bultarna till stolparna helt, stolpens position ska kunna justeras när handledaren skall monteras. Stolparnas utförande varierar berorende på om trappan är barnsäkrad eller ej. Stolpplaceringen är den samma, oavsett om stolpen är en industristolpe eller en barnsäker stolpe. Stolpen som kopplar samman trappa och plan har extra hål samt är märkt VILPLANSSTOLPE med grön märklapp. Fig 7 4

5 Fig 2 Fig 3 5

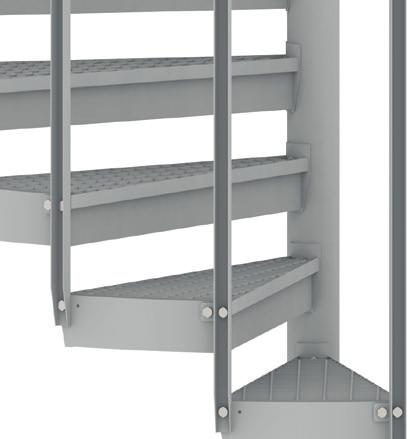

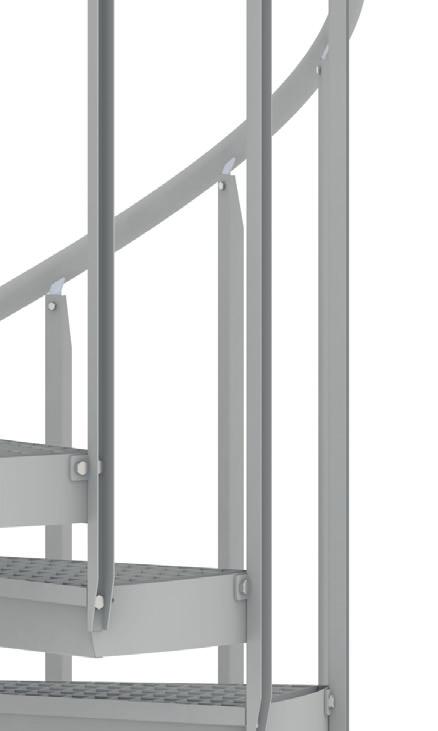

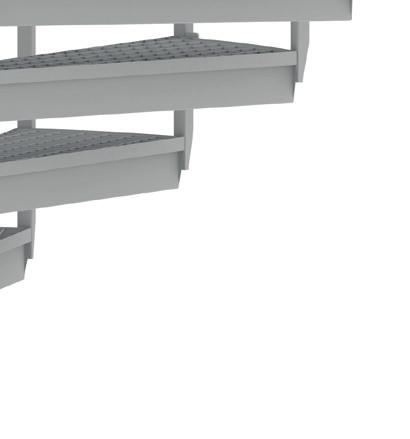

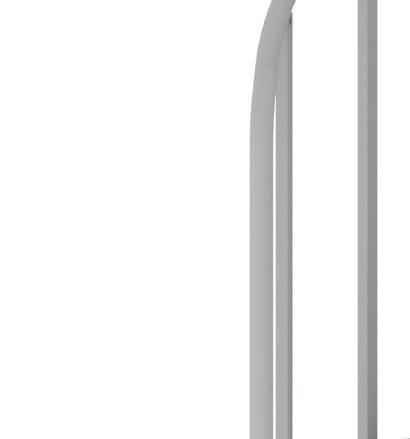

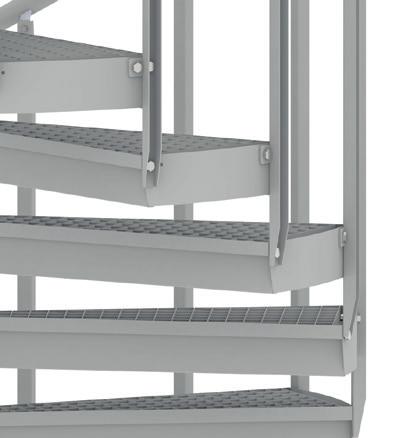

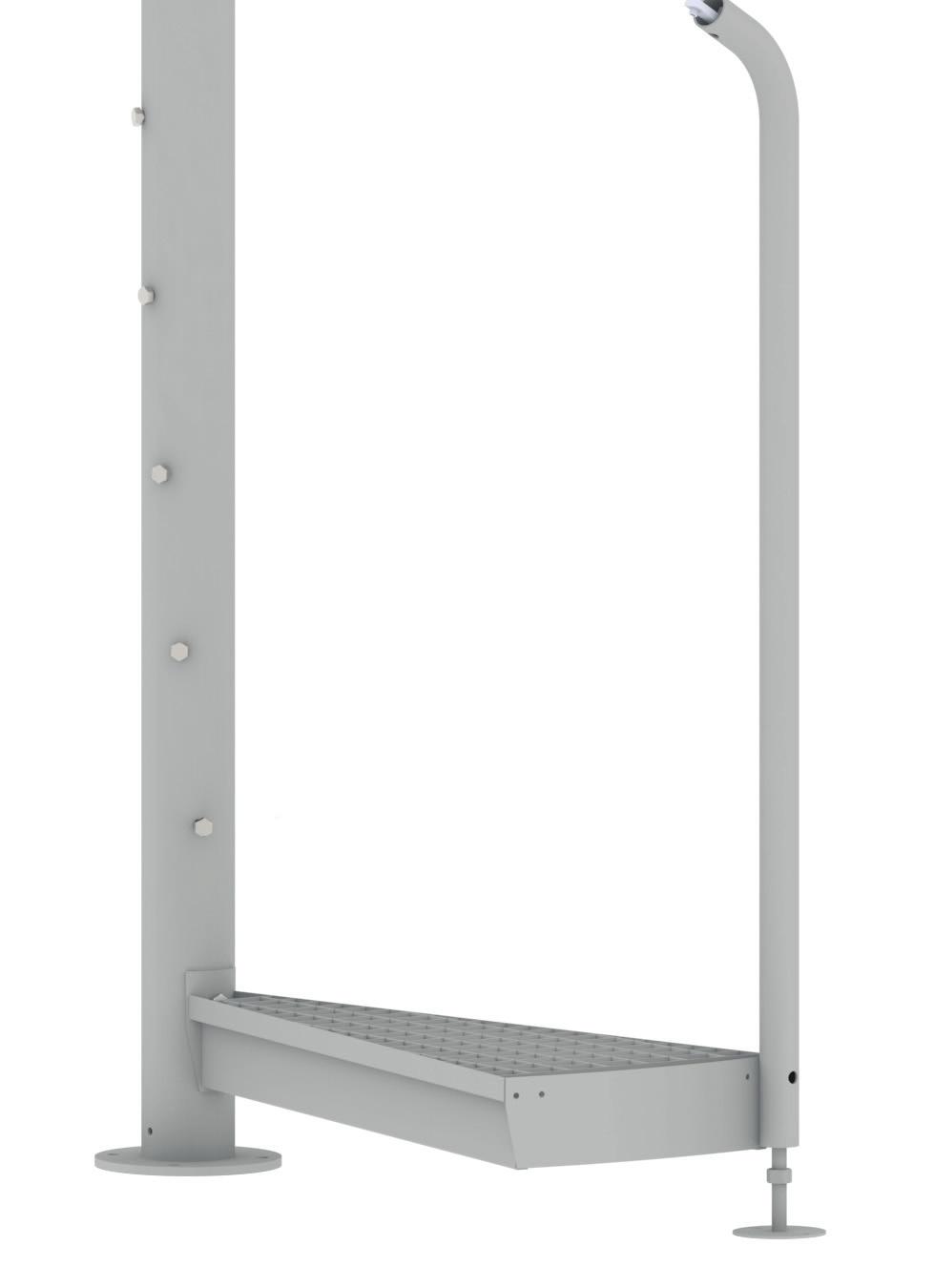

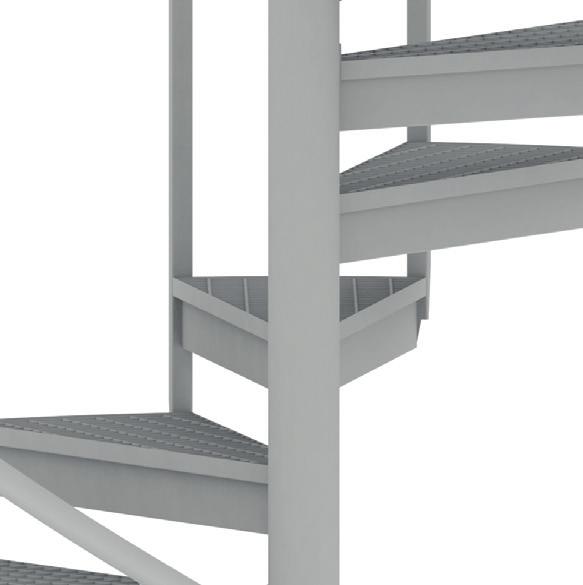

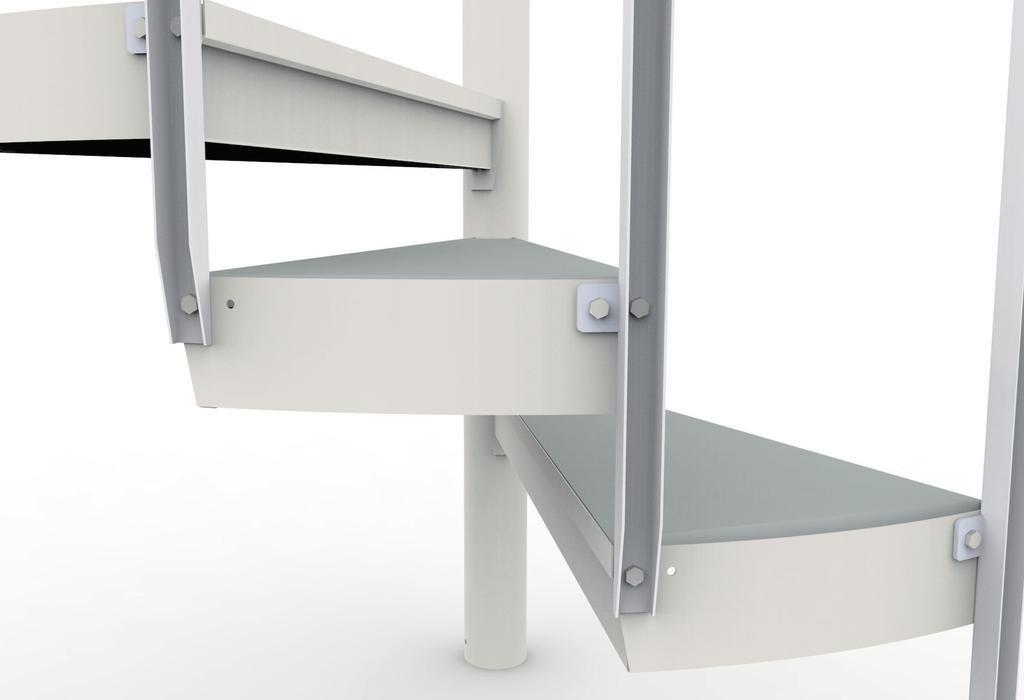

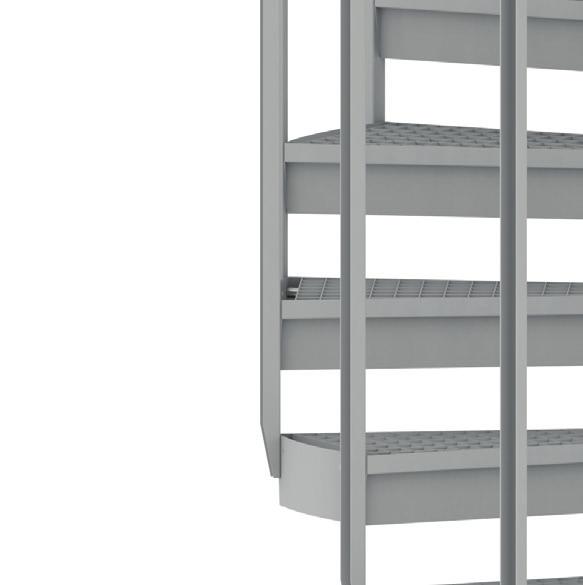

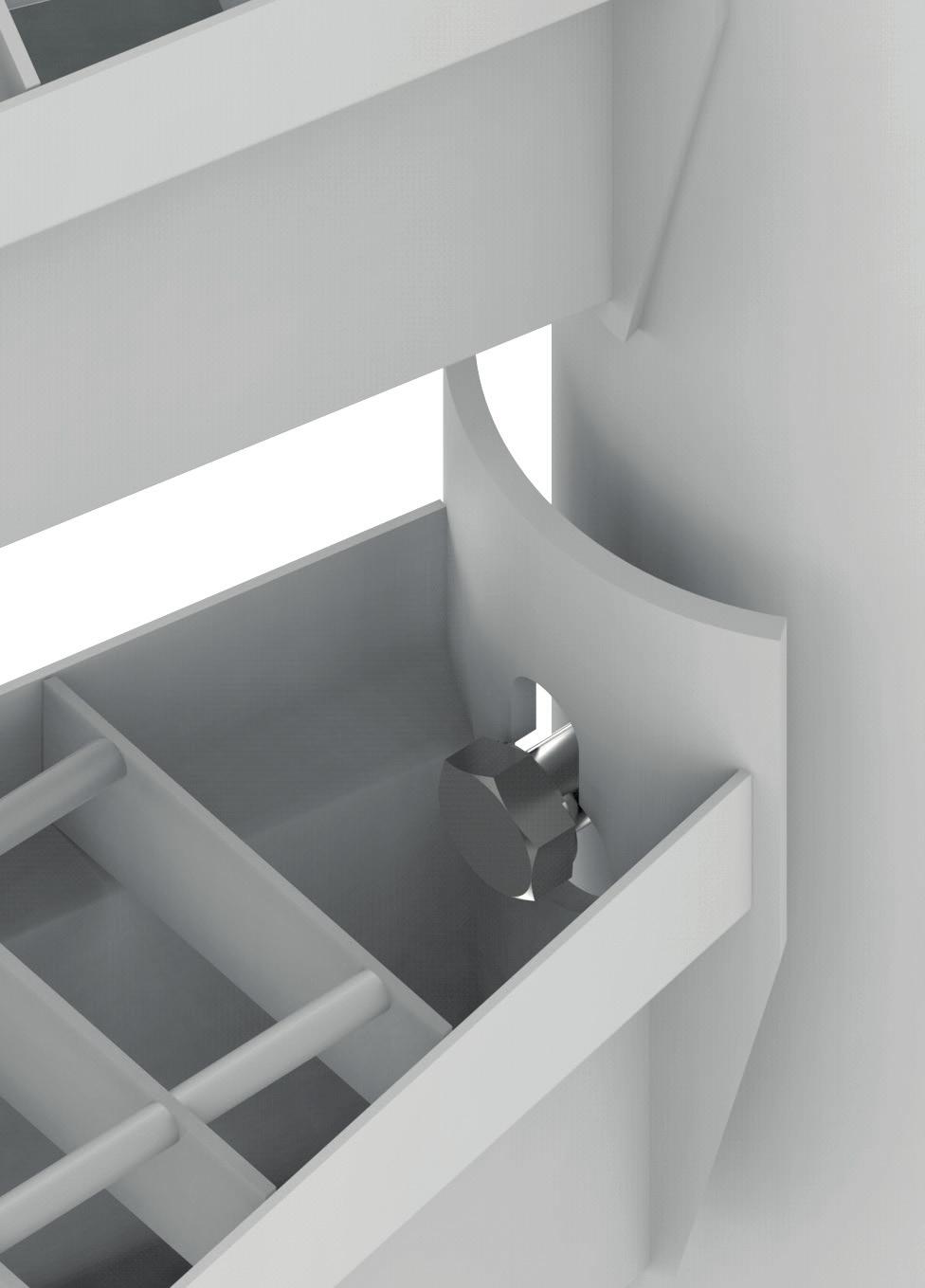

6 MONTERA STOLPAR ENLIGT BILDEN Högersvängd spiraltrappa c/c 330 mm mellan stolparna 2 STEG OCH STOLPAR 5. Gänga in bulten i centrumröret så att det fi nns distans kvar att kroka på steget. Fig 4 6. Montera handledarstolpen mot första stegets första hål med en insexbult OBS! Bulten (M8 insex) och den justerbara stödbenet med fot sitter förmonterad i första steget vid leveransen. Fig 5 7. Fixera steget genom att skruva fast stolpen med stolpskruvarna mot stegyttersidan innan du går vidare och monterar nästa steg. 8. Fortsätt montera stegen hela vägen upp för trappan tillsammans med stolparna Fig 6 Ska du montera en tillhörande bur (se separat anvisning) kommer första steget att monteras i burens dörram och även handledaren fästs i buren. 6

7 Fig 4 Fig 5 Fig 7 Fig 6 För exakt stolpplacering se bilden sidan 6 7

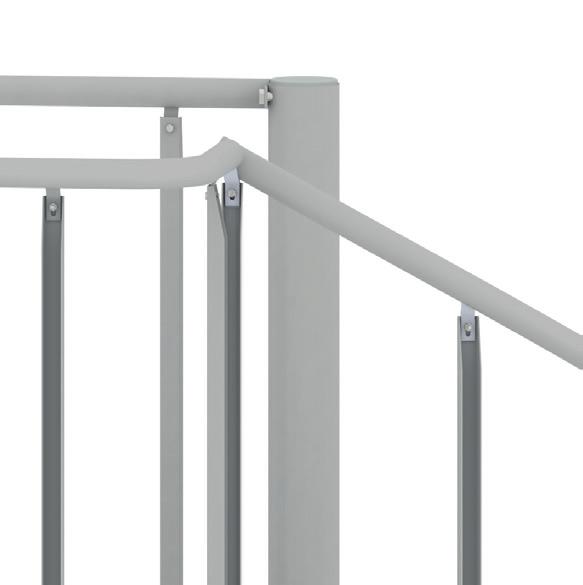

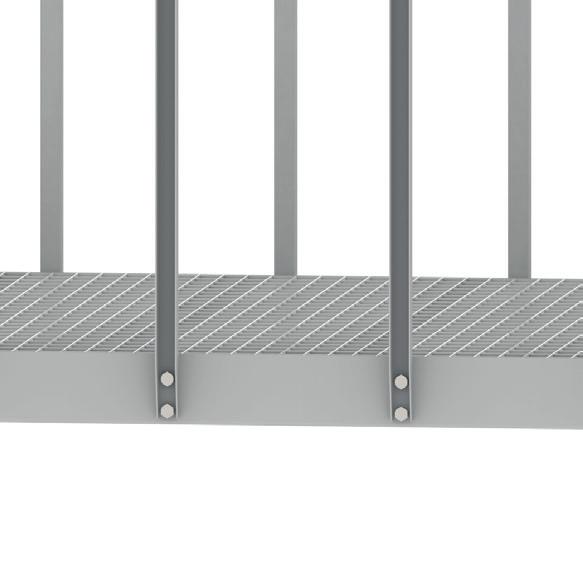

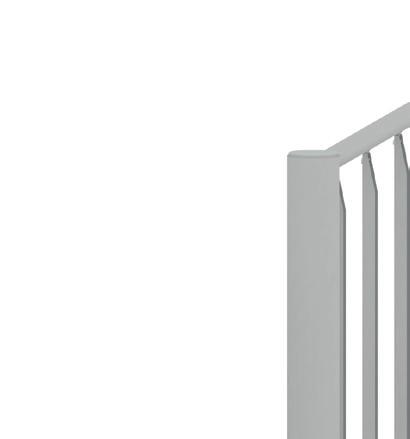

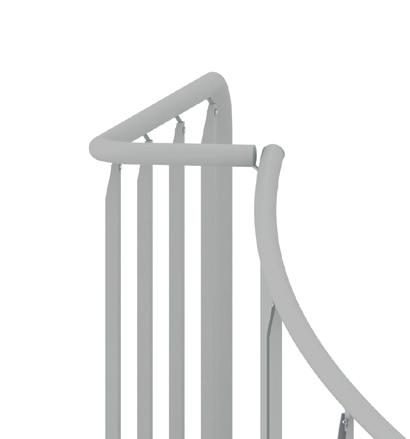

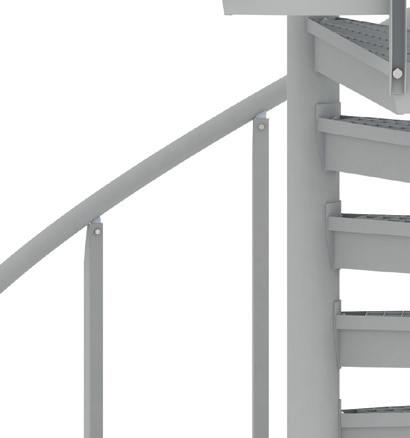

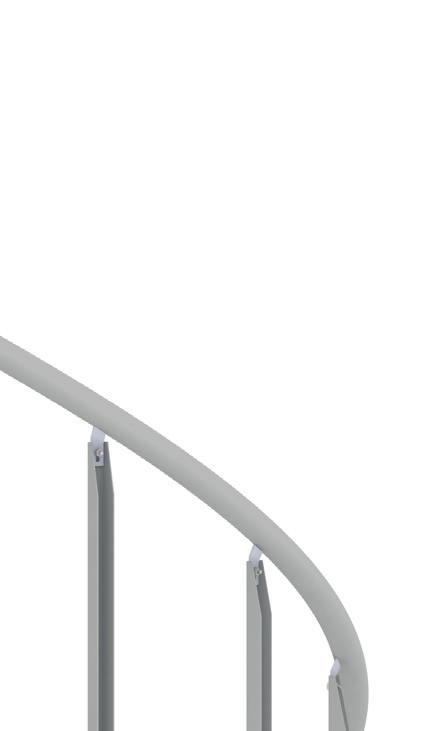

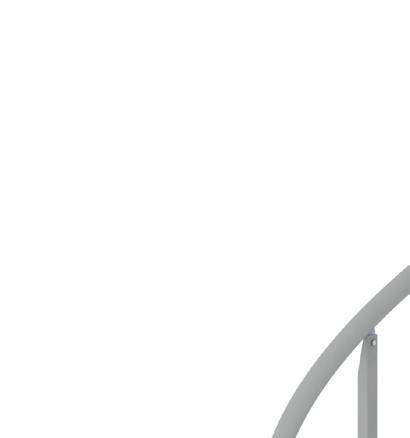

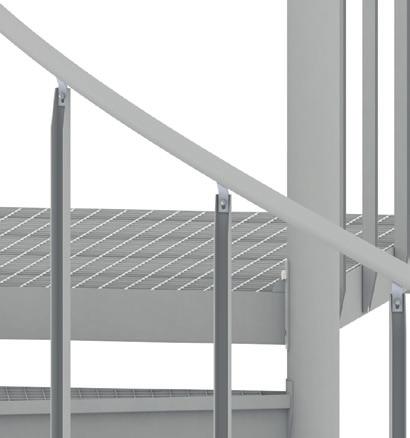

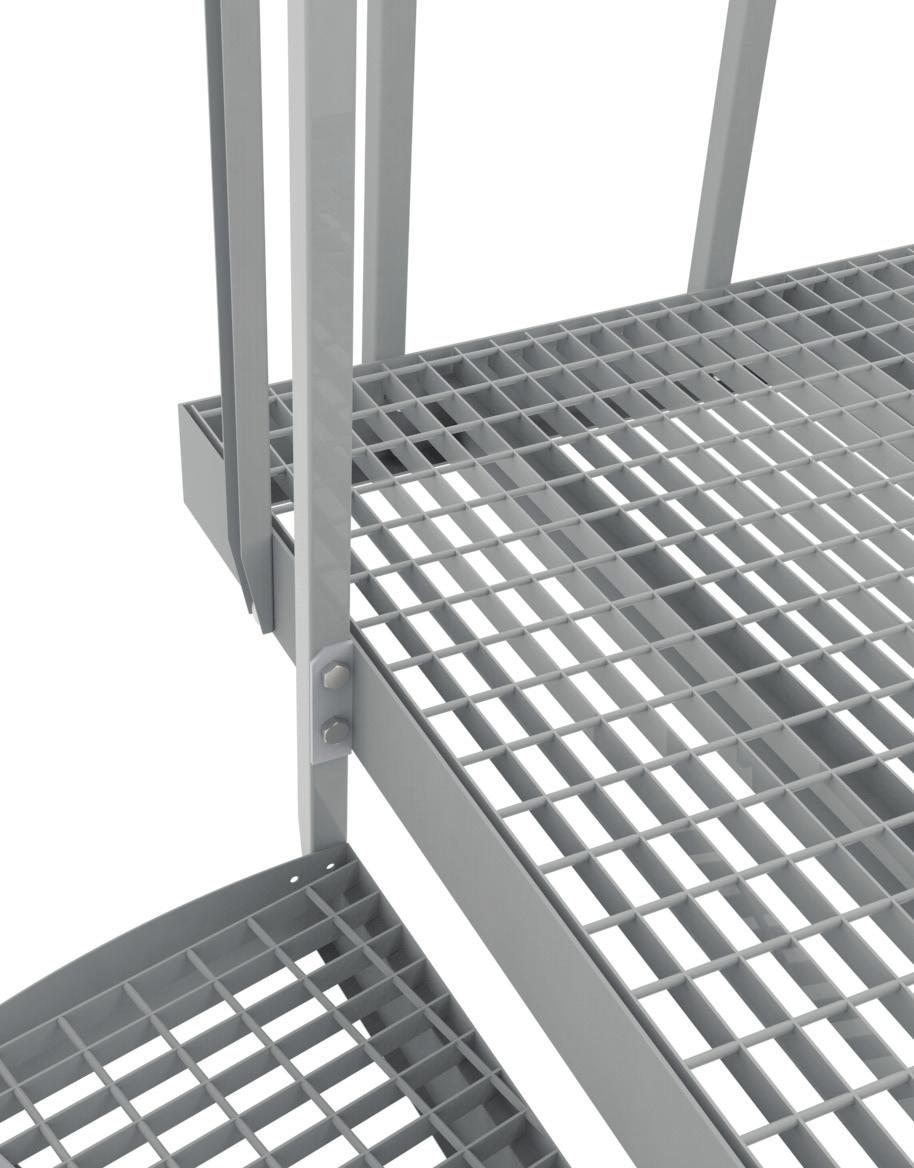

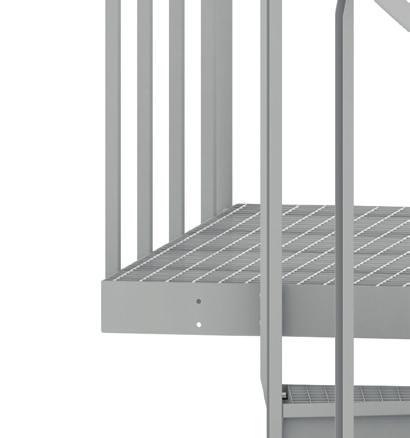

8 Börja nedifrån och montera handledar sektionerna upp mot planen. OBS! Kontrollera att du monterar i märkt ordning. Dra inte åt bultar eller skarvskruvar förrän hela handledaren är på plats. 3 HANDLEDARE OCH PLANSTOLPAR 10. Kontrollera att stegen sitter horisontellt ut från centrumröret, att det inte lutar inåt eller utåt, samt att stolparna står i lod. 11. Tag handledarsektion märkt 1 och montera den på stolparna med M6x12 mm bult och M6 låsmutter. Fig 9 Börja nedifrån och montera handledasektionerna upp mot planet. 12. Koppla samman handledarna med de medföljande handledskarvarna Fig 10 OBS! Skarven skall fortfarande sitta löst, spänn INTE skarvskruvarna än. När alla handledssektioner är på plats, loda in stolparna och dra åt skruvarna i handledskarvarna. De ska dras åt så hårt att en liten utbuktning uppstår på ovansidan av handledaren. Börja uppifrån. 13. Fäst handledarens fäste ner mot stolpen. Montera plastproppen i handledaränden vid vilplanet. 14. Montera stolparna på planet med M12 bultar. Fig Loda in stolparna och montera handledare på vilplansräcket. Om planets storlek är större än trappradien kommer en fästpunkt från handledaren på planen att ansluta mot vilplansstolpen för bästa stabilitet. Fig Montera plastproppen i toppen av centrumröret och avslutningsspluggar i handledaren och planhandledaren. Fig Dra fast alla bultar som ansluter stolparna mot stegen. 18. Dra fast alla bultar som ansluter stegen mot centrumröret. (20-25 Nm kraft) 19. Justera ställskruven på handledarstolpens fot så att steget blir i våg och att anliggning sker mot golvet. Slutligen, fixera den justerbara foten med en bult mot underlaget. (VIKTIGT) Fig 13 8

9 Fig 9 Fig 10 Fig 11 Fig 12 Fig 13 9
