1 Eurostair Spiraltrappor

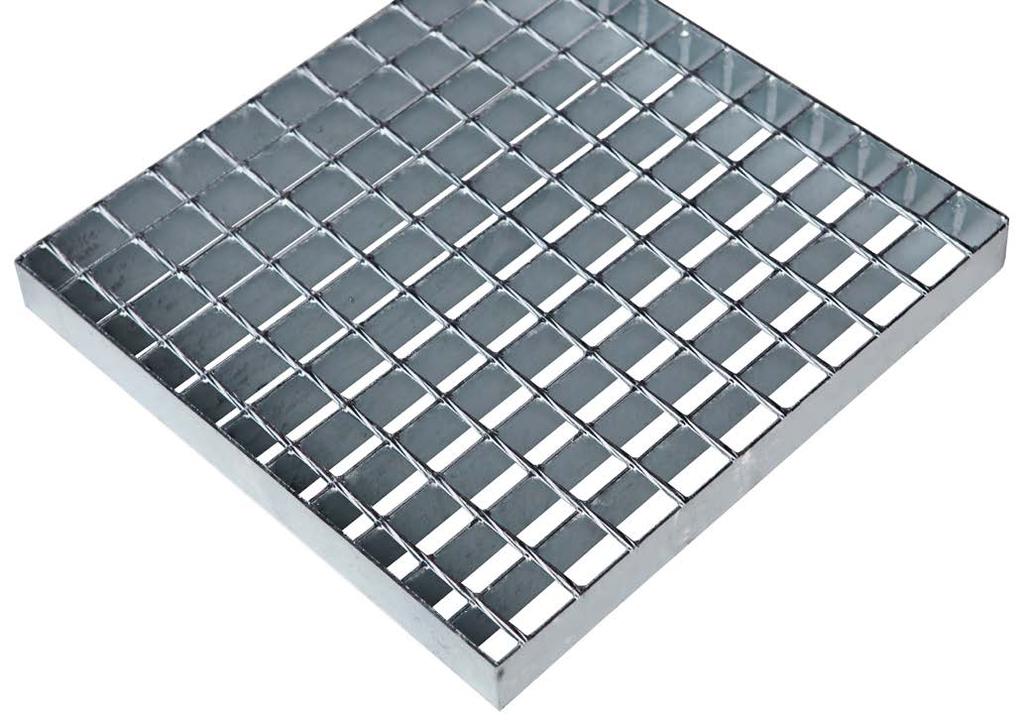

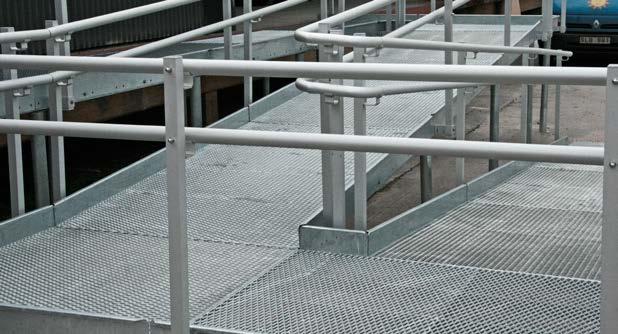

2 När varje steg räknas typgodkänd spiraltrappa Vi erbjuder ett komplett produktsortiment: Eurostair Spiraltrappor Typgodkända spiraltrappor av höghållfast stål. Vart ska din trappa användas och hur skall den se ut? Oavsett om det rör sig om en extra ingång till övervåningen eller en nödutgång har vi praktiska lösningar för dig. Våra spiraltrappor tillverkas till stor del av stand ard komponenter men givetvis skräddarsys också utförandet så det passar just dina förutsättningar. Eurostair tillverkar en typgodkänd spiraltrappa. Typgodkännandet är ett intyg som säkerställer att produkten uppfyller de högt ställda svenska kraven på bland annat tillverkning och egenkontroll. Trappan är designad och konst ruerad för att förena god form, funktionalitet och hög kvalitet in i minsta detalj. Eurostair Raka trappor Monteringsfärdiga ståltrappor för inom- och utomhusbruk. Eurostair Modulramper Återanvändbart modulsystem med ramper, vilplan och räcken. Eurostair Gallerdurk Durk och steg i standardoch specialformat. Tel Fax info@eurostair.se

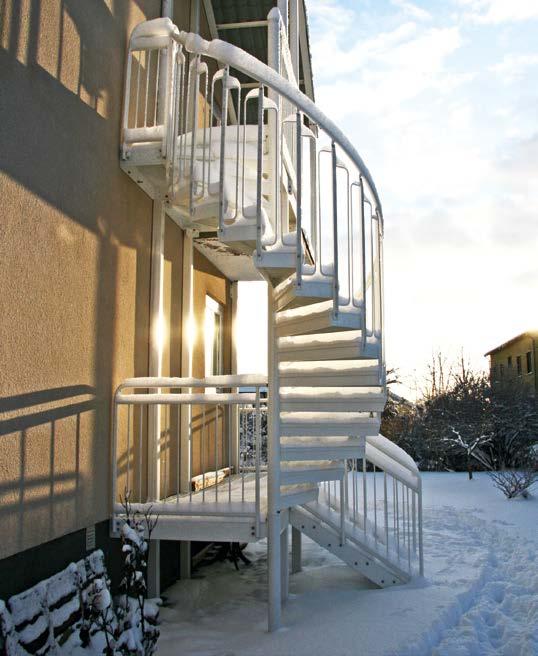

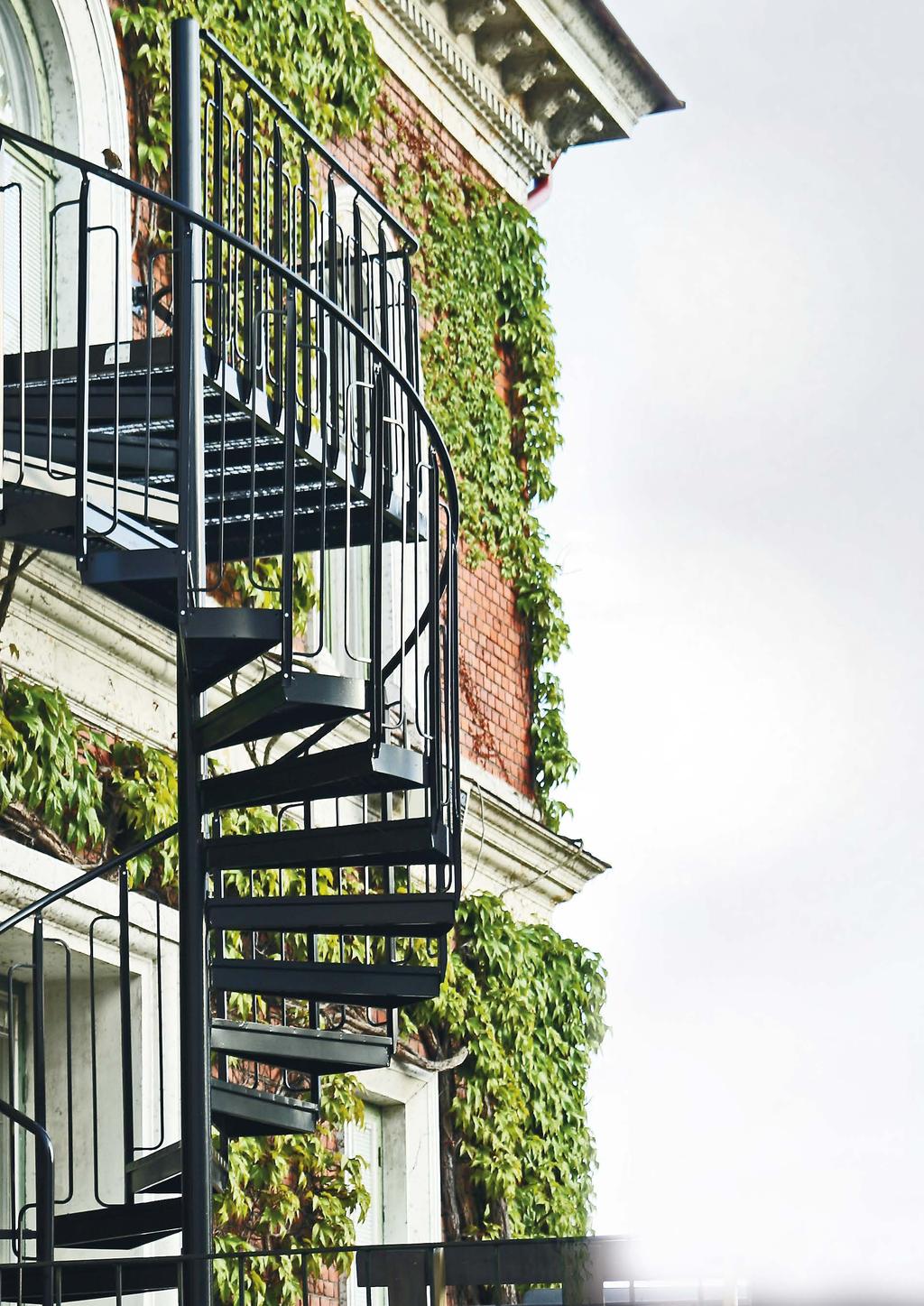

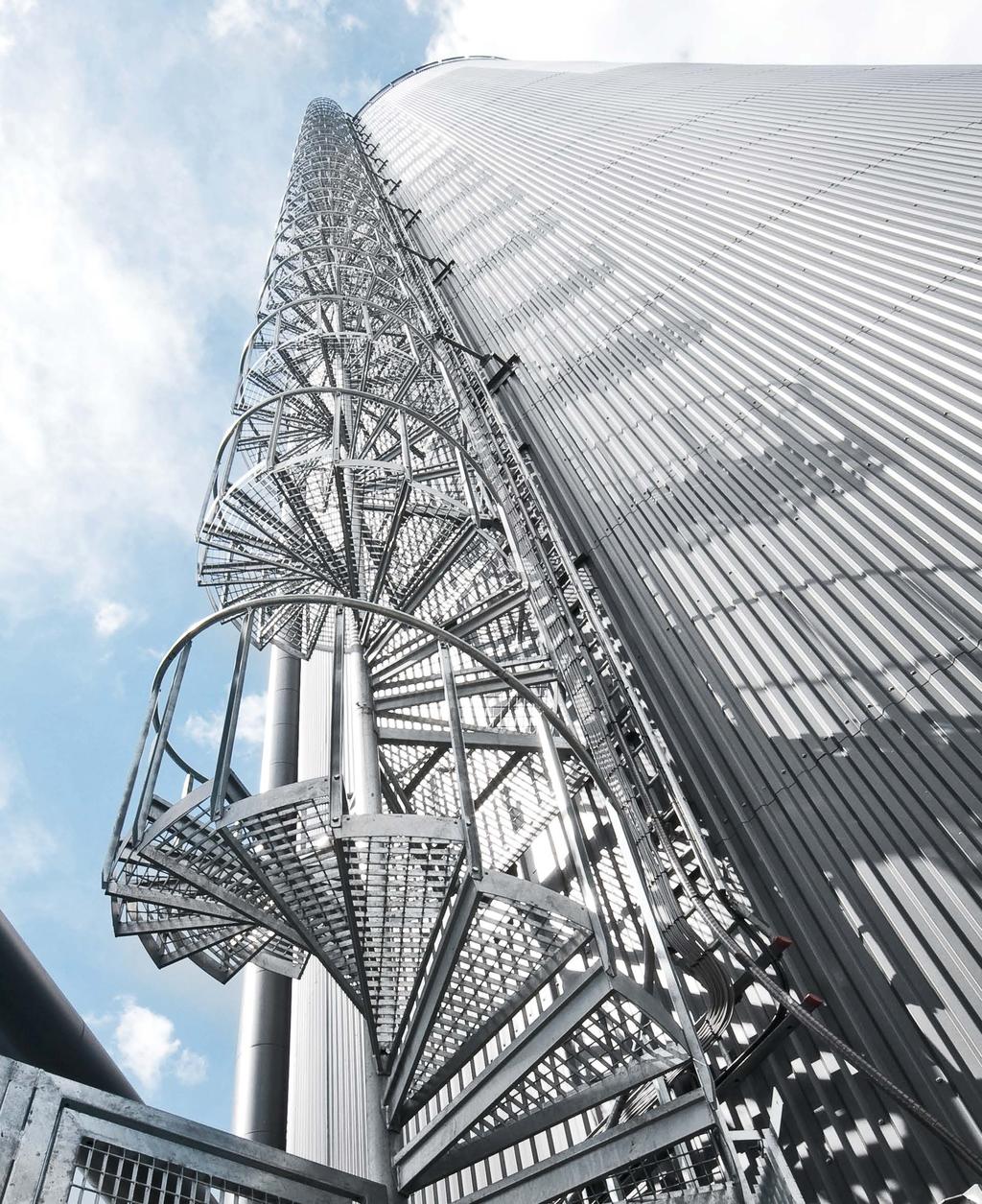

3 vi har ett stort utbud av trappor För fler exempel, titta i vår bilddatabas.

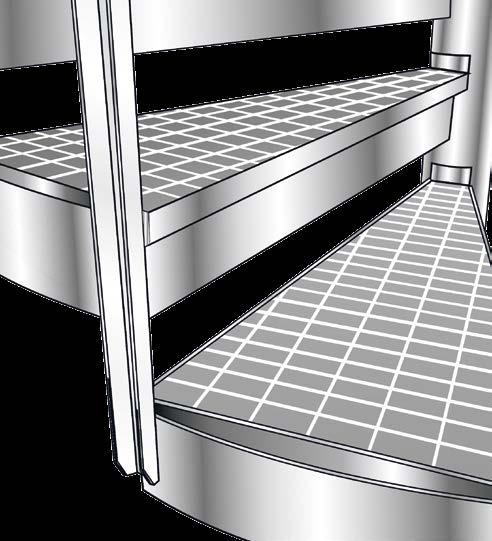

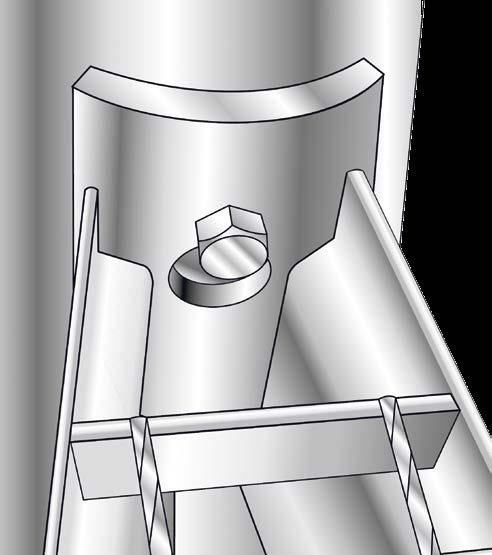

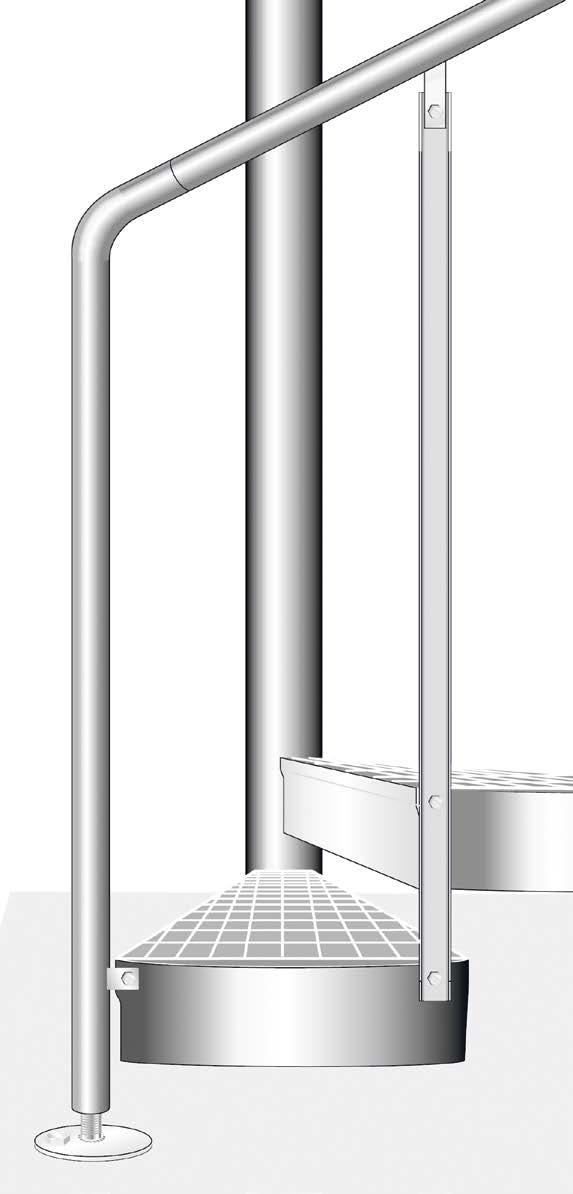

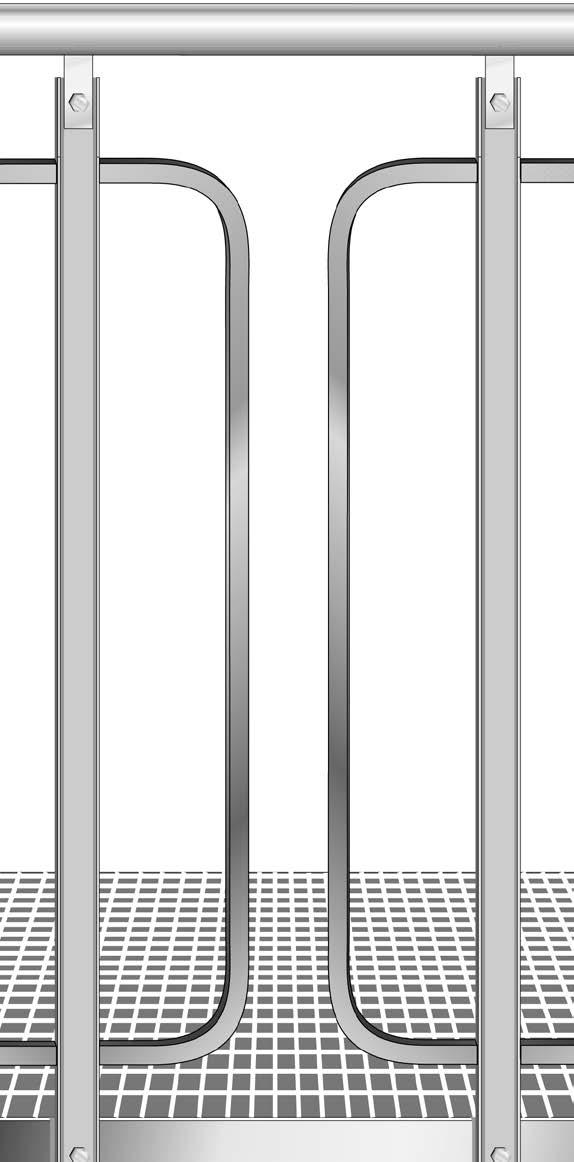

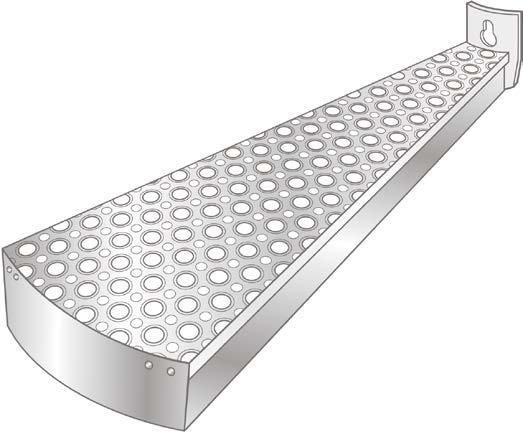

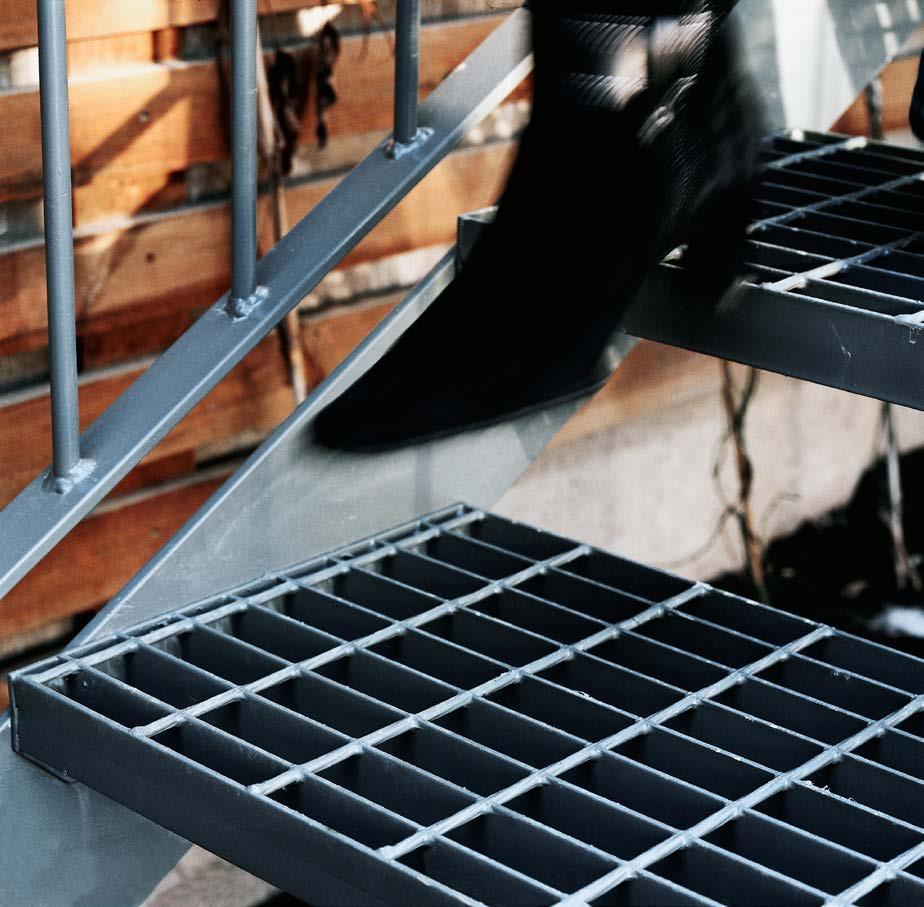

4 Handledare Handledare monteras mot stolpe med M6 bult. Stolpen är av Uprofil med måtten 25 x 30 x 25 mm. Handledaren har diameter 42,4 mm. Nyckelhålet En enkel princip som avsevärt förenklar monteringen. Fickan mellan durk och bult ger tillräckligt utrymme för en fast nyckel. Steg Stegsida med infasad profil och den symmetriskt utformade galler durken ger ett snyggare steg. Gallerdurken har maskstorlek 33 x 50 mm. Räckestolpar Stolpen fästs mot stegets ytterkant med M8 bult. Stolparna kan enkelt monteras från insidan av trappan. Alternativa standardmodeller Gallerdurk Tårplåt Håldurk

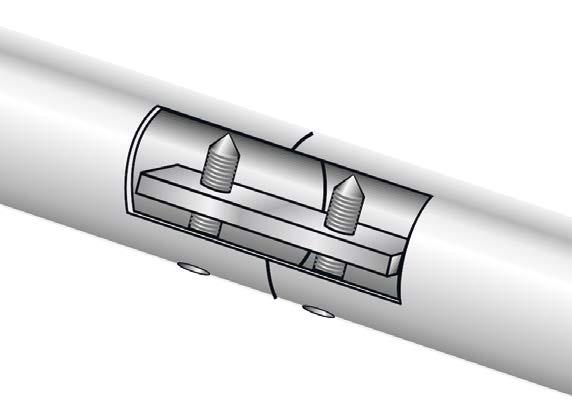

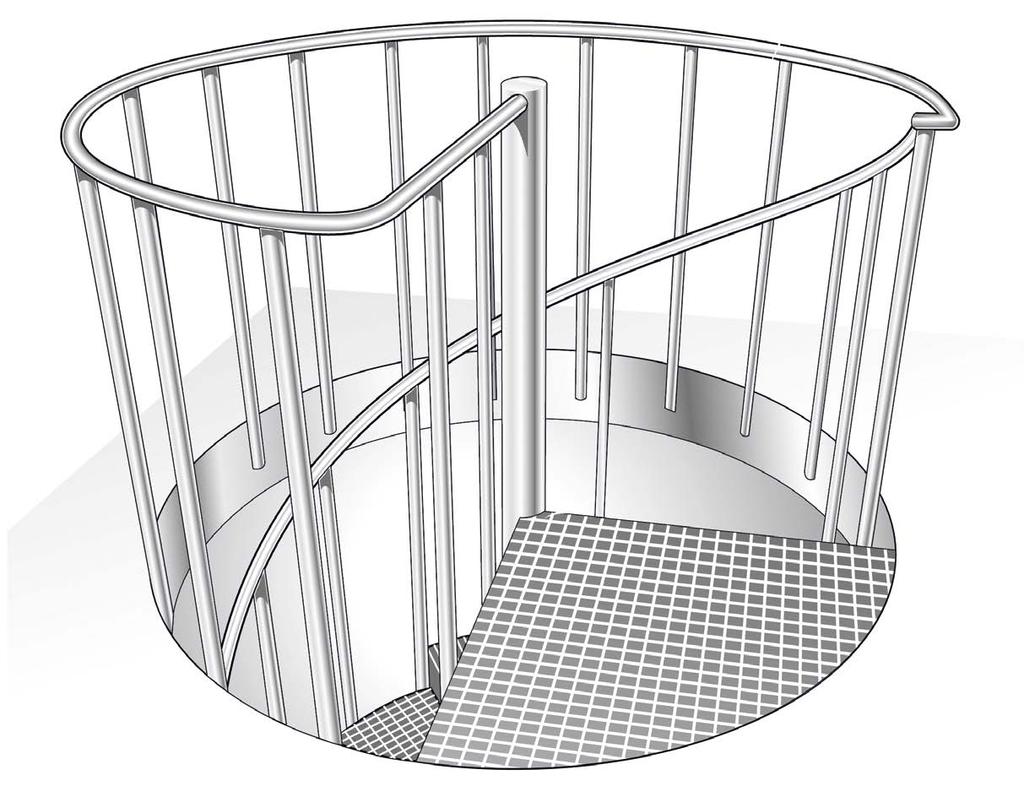

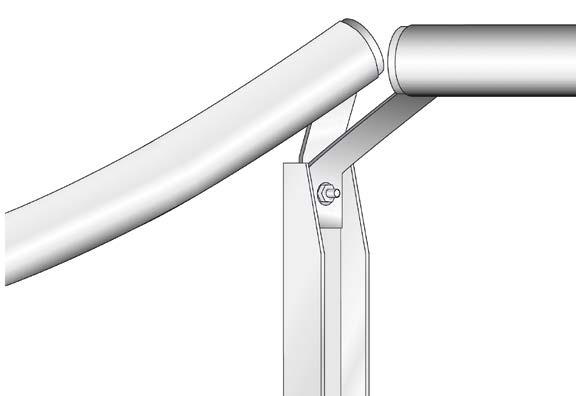

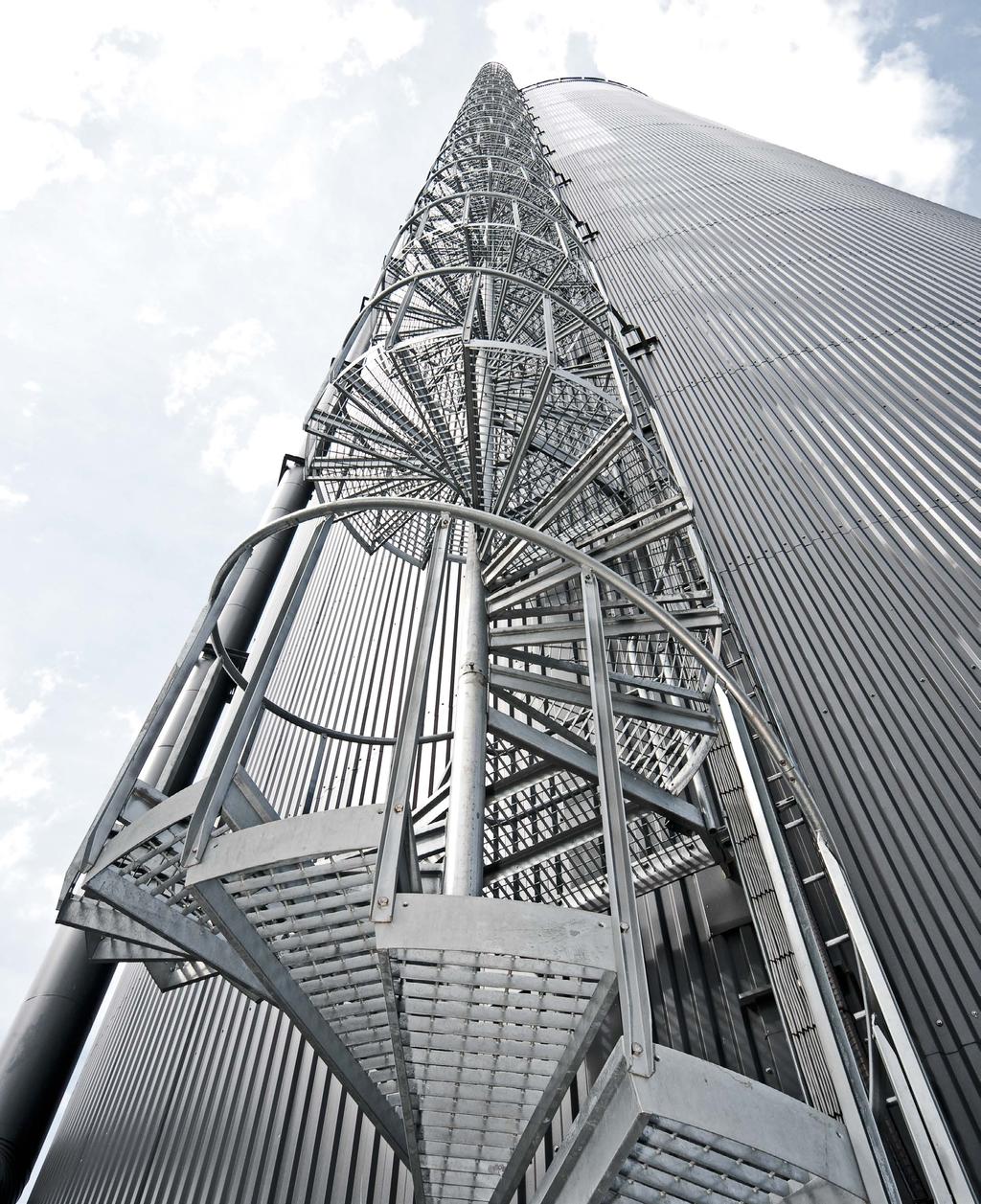

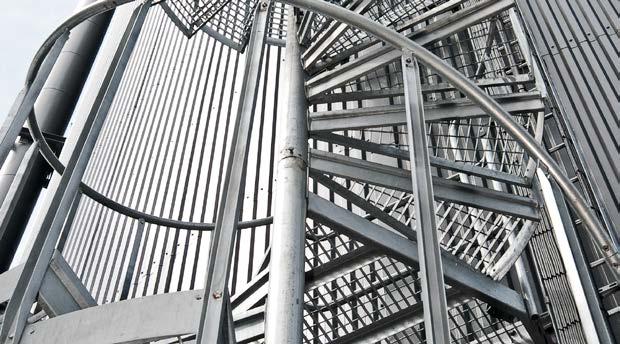

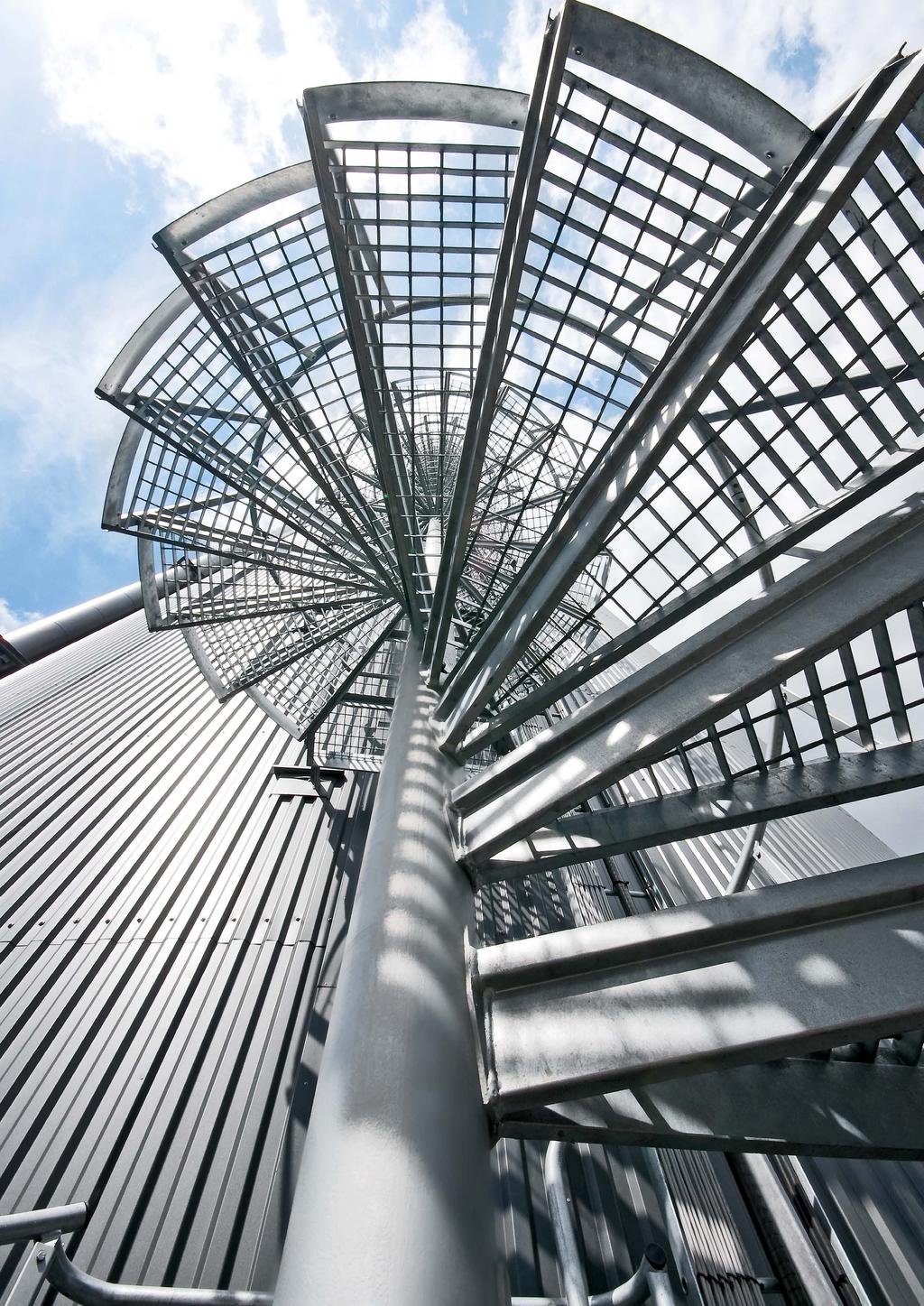

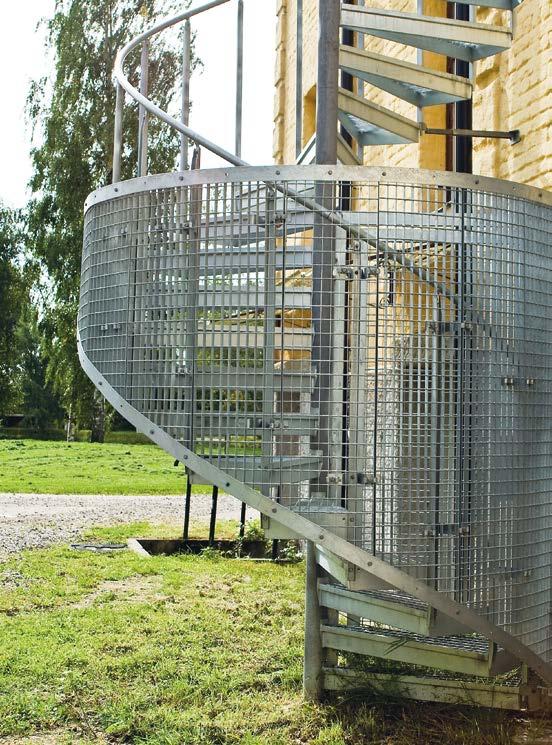

5 Eurostair Spiraltrappor Vår spiraltrappa är ett resultat av nytänkande och konstruktiv produkt utveckling. Den är tillverkad av höghållfast stål och får därmed lägre vikt med bibehållen styrka. Detta gör den mer lätthanterlig vid monteringen. Genom mindre material och energiförbrukning blir tillverkningen också skonsammare mot miljön. Trappan är byggd av standardkomponenter men är ändå mycket flexibel i sina variationsmöjligheter vad gäller antal steg per varv och steghöjden. Den kan användas till alla typer av byggnader för utrymning eller som tillträdestrappa. Trappan kan göras in trångs skyddad genom montage av en skyddsbur i ytterkant. Med en lås bar dörr hålls obehöriga utanför. Skarvhylsa En unik och lättmonterad skarvhylsa, ger en stabil och enkel rörskarvning. Svetsning behövs alltså inte. Koppling av räcke I övergång från trappa till plan kopplas handledarna samman för bästa stabilitet. Trappan följer de svenska brandklass normerna samt BBR, BKR och BSK. Den är typgodkänd enligt SWEDCERT nr 0563, vilket också betyder att trapptillverkningen följs av noggranna kontroller. Trappan följer brandklassnorm R30. Produktbeskrivning Eurostair Spiraltrappor har ett heldraget centrumrör med gängade hål för bultinfästning av stegen. Avstigningsplan utformas och tillverkas enligt kundens önske mål. Handledare av stålrör. Valmöjlighet finns mellan industri- och barnsäkert räcke. Trappradie: 700, 800, 900, 1 000, och mm levereras som standard. Trappan tillverkas vänster- eller högersvängd. Skyddsbur tillverkas av gallerdurk och levereras i standardhöjd mm eller i valfri höjd. Alla trappor levereras varmförzinkade enligt klass SS-EN ISO 1461, men kan också erhållas lackerade. Fäste mot mark Nedre del av handledaren är också stöd mot underlaget. Den justerbara skruvfoten ska fästas i mark/golv efter injustering. Barnsäkerhet Vid barn säkert räcke förses stolparna med byglar som ger öppning på max 100 mm horisontelt. Öppning mellan stegen max 100 mm.

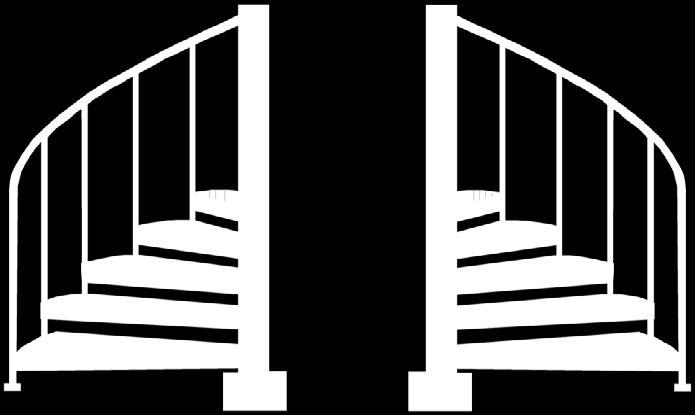

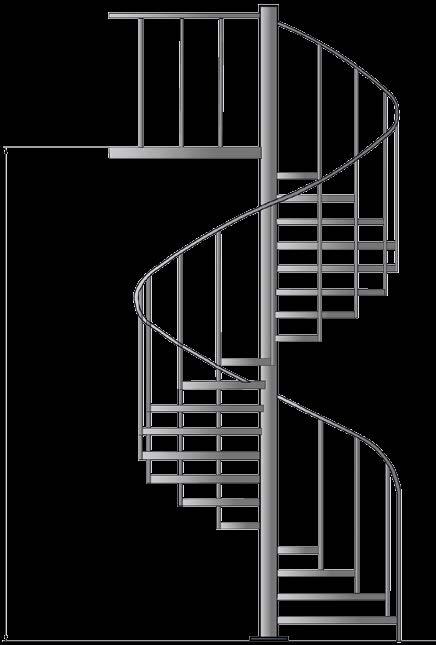

6 Detta behöver vi veta för att kunna hjälpa dig med din trapplösning - Trapphöjden från golv till golv alla plan, översta planet, H - Trappans radie - Mått på avstigningsplanen - Räckes modell, barnsäkert eller industriräcke - Trappans gångriktning, höger eller vänster - Skyddsbur, ange standard eller valfri höjd - Ytbehandling, varmförzinkad eller lackad - Golvtjocklek samt mått på bjälklagshål - Placering av räcke på vilplan och valvkant samt stag eller konsoller. Information och projektering Radie/steg per varv Stegdjup i gånglinjen Lämplig steghöjd 700 mm/ mm mm 700 mm/ mm mm mm/ mm mm 800 mm/ mm mm 800 mm/ mm mm Högersvängd Vänstersvängd 900 mm/ mm mm 900 mm/ mm mm 900 mm/ mm mm 900 mm/ mm mm min 50 mm Radie plus 50 mm mm/ mm mm mm/ mm mm mm/ mm mm mm/ mm mm mm/ mm mm mm/ mm mm mm/ mm mm mm/ mm mm H Gånglinjen mäts 250 mm från räckets ytterkant mm/ mm mm mm/ mm mm mm/ mm mm mm/ mm mm

7 Byggnormer Utdrag ur byggnormer avseende trappor enligt BKR och BBR. BKR upphör att gälla från och med 2011 och ersätts av Eurocodes. BBR Boverkets Byggregler A. Breddmått i utrymningsväg min. 900 mm, vid utrymning av fler än 150 personer min mm. 5:341 B. För byggnader i flera plan med mer än två bostäder utan hiss gäller minsta bredd 1200 mm. (Vangstycke, socklar, ledstång m.m. får inkräkta max. 100 mm) C. Yta avsedd att beträdas skall utformas av sådant material att risk för halkning eller snubbling begränsas. 8:22 D. Trappans lutning (steghöjd/stegdjup) bör vara lika inom samma trapplopp. E. Stegdjup i gånglinje bör vara minst 250 mm. F. Trapplan bör ha minst samma bredd som trappan. I flerbostadshus bör trapplan vara minst 1500 mm djupa. G. Trappor i utrymmen där barn vistas får ha max. 100 mm öppning mellan plansteg. H. Trappa skall ha ledstång på båda sidor. Ledstång skall vara lätt att gripa om. (Enligt SITAC-PM daterat godtas ledstångsdiameter mm och vid spiraltrappor med radie högst 1000 mm kan en lätt gripbar spindel bedömas ersätta krav på inre ledstång) 2 I. Räckeshöjd bör vara min. 900 mm. Föreligger störtningsrisk och fallhöjd mer än ett våningsplan bör räckeshöjden vara min mm. 1 J. I utrymmen där barn vistas bör räcken upp till en höjd av min. 800 mm utformas så att de inte medger klättring. 1 K. I utrymmen där barn vistas bör vertikala öppningar på räcken vara max. 100 mm. 1 Brandteknisk klass För byggnader i klass Br1, Br2 och Br3 dimensioneras trapplopp och trapplan i trapphus enligt brandteknisk klass R30. 5:821 BKR Boverkets konstruktionsregler (t.o.m. 2010) Aktuella laster vid dimensionering enligt Boverkets konstruktionsregler. L. Last av inredning och personer (Lastgrupp 3) 3:41 Utbredd last: 4,0 kn/m² Koncentrerad last: 3,0 kn på en yta 100x100 mm. Linjelast mot räcke: 0,8 kn/m. eurostair Till din tjänst Våra projektörer står alltid till din tjänst med information och projektering av din trappa. Vi kan också hjälpa dig med monteringen. Skicka, faxa eller e-posta dina skisser eller byggritningar till oss så ser vi till att du får ett snabbt svar. eurostair Till din tjänst Våra projektörer står alltid till din tjänst med information och projektering av din trappa. Vi kan också hjälpa dig med monteringen. Skicka, faxa eller e-posta dina skisser eller byggritningar till oss så ser vi till att du får ett snabbt svar.

8 EUROSTAIR AB - Regnvindsgatan 8 B - SE Karlstad - Tel Fax info@eurostair.se - NÄR VARJE STEG RÄKNas
