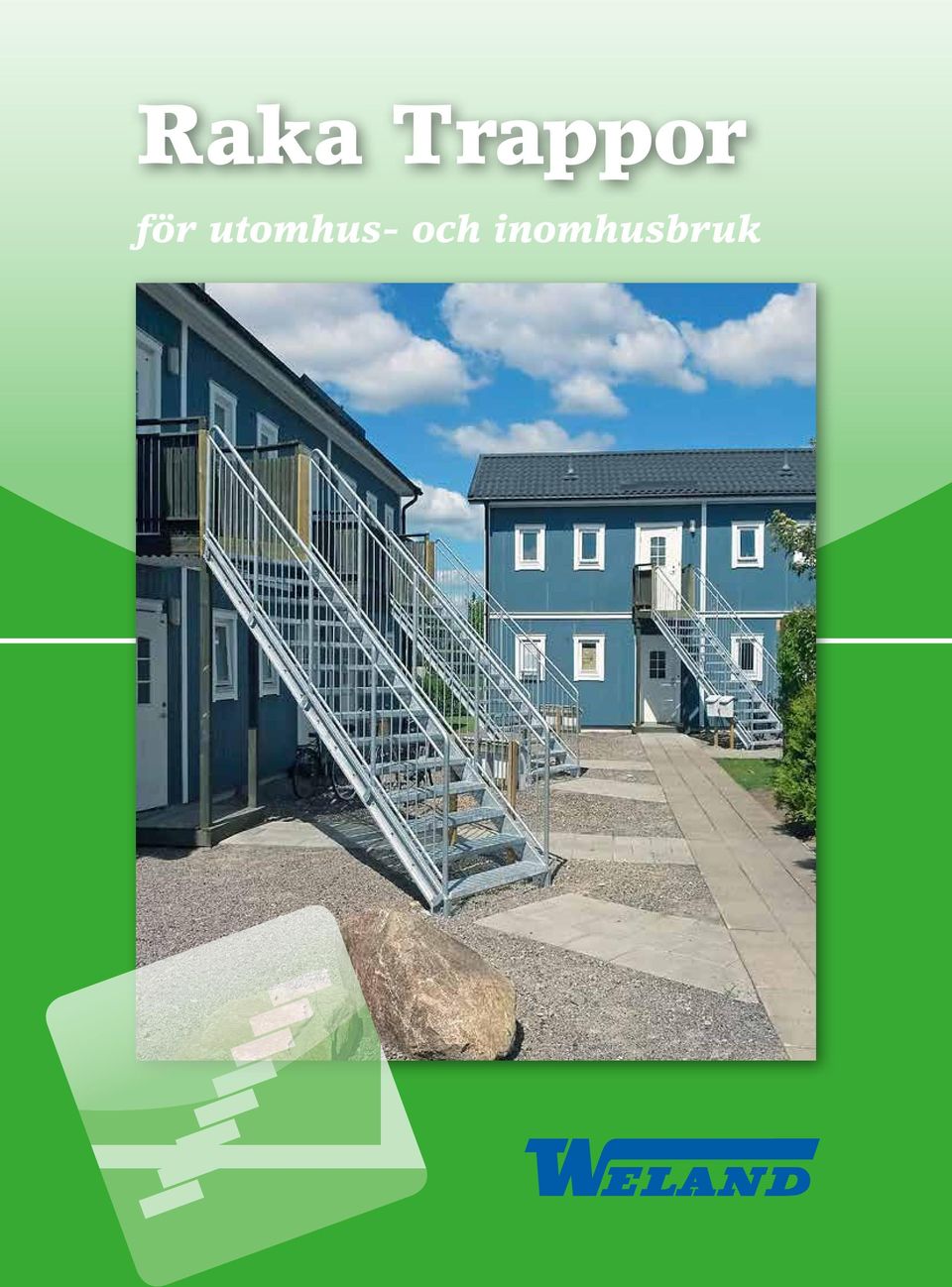

1 Raka Trappor för utomhus- och inomhusbruk

2 Raka trappor Weland raka trappor standard tillverkas av stål och används främst inom industrin och som utrymningstrappor i olika byggnader. Raka trappor är som standard varmförzinkade. Raka trappor standard Welands monteringsbara raka trappor består av fyra huvudkomponenter. Vangstycken, steg och planer av gallerdurk samt räcken. Trapporna levereras i lösa delar som skruvas ihop vid montage. I leveransen ingår erforderliga bultdetaljer. Trapporna är som standard varmförzinkade. 2

Raka trappor standard Welands monteringsbara raka trappor består av fyra huvudkomponenter.

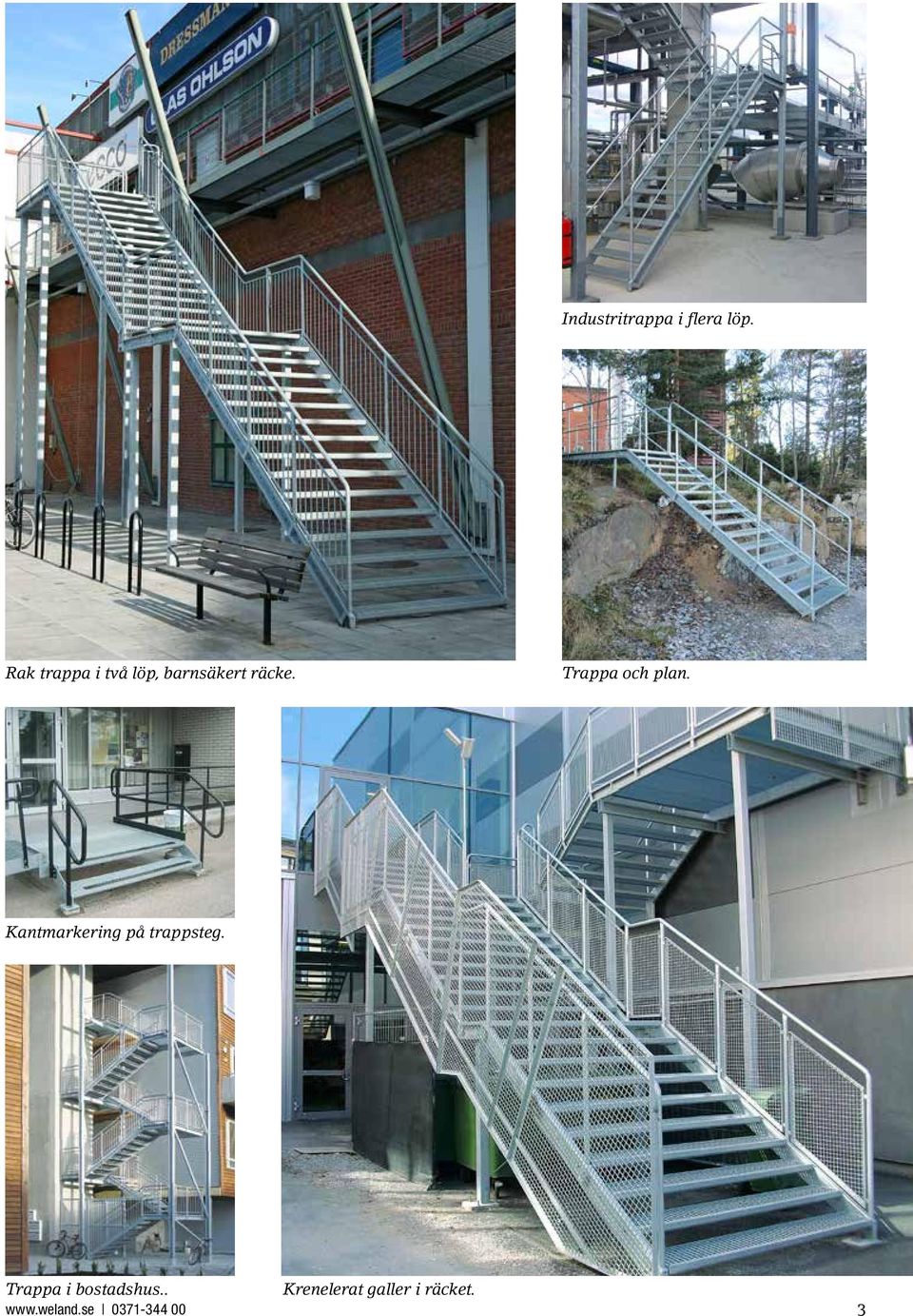

3 Industritrappa i flera löp. Rak trappa i två löp, barnsäkert räcke. Trappa och plan. Kantmarkering på trappsteg. Trappa i bostadshus.. Krenelerat galler i räcket. 3

4 Trappa med mittvang och mitträcke. Enkel trappa med plan. 4 Trappa med gångbrygga i biltvätt. Industritrappa med räcke utan följare.

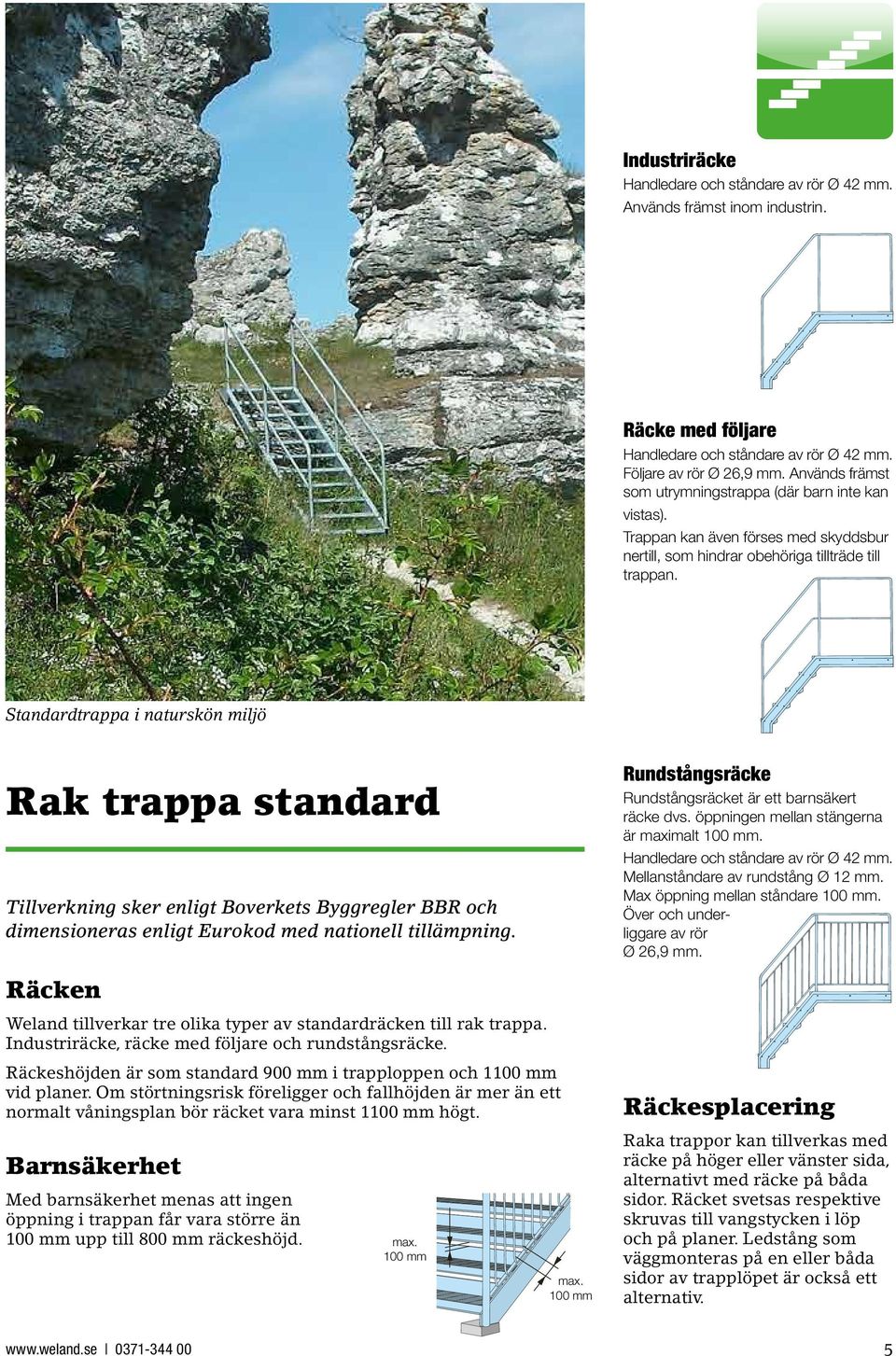

5 Industriräcke Handledare och ståndare av rör Ø 42 mm. Används främst inom industrin. Räcke med följare Handledare och ståndare av rör Ø 42 mm. Följare av rör Ø 26,9 mm. Används främst som utrymningstrappa (där barn inte kan vistas). Trappan kan även förses med skyddsbur nertill, som hindrar obehöriga tillträde till trappan. Standardtrappa i naturskön miljö Rak trappa standard Tillverkning sker enligt Boverkets Byggregler BBR och dimensioneras enligt Eurokod med nationell tillämpning. Rundstångsräcke Rundstångsräcket är ett barnsäkert räcke dvs. öppningen mellan stängerna är maximalt 100 mm. Handledare och ståndare av rör Ø 42 mm. Mellanståndare av rundstång Ø 12 mm. Max öppning mellan ståndare 100 mm. Över och underliggare av rör Ø 26,9 mm. Räcken Weland tillverkar tre olika typer av standardräcken till rak trappa. Industriräcke, räcke med följare och rundstångsräcke. Räckeshöjden är som standard 900 mm i trapploppen och 1100 mm vid planer. Om störtningsrisk föreligger och fallhöjden är mer än ett normalt våningsplan bör räcket vara minst 1100 mm högt. Räckesplacering Barnsäkerhet Med barnsäkerhet menas att ingen öppning i trappan får vara större än 100 mm upp till 800 mm räckeshöjd. max. 100 mm max. 100 mm Raka trappor kan tillverkas med räcke på höger eller vänster sida, alternativt med räcke på båda sidor. Räcket svetsas respektive skruvas till vangstycken i löp och på planer. Ledstång som väggmonteras på en eller båda sidor av trapplöpet är också ett alternativ. 5

Standardtrappa i naturskön miljö Rak trappa standard Tillverkning sker enligt Boverkets Byggregler BBR och dimensioneras enligt Eurokod med nationell tillämpning.

6 Vangstycken Weland raka trappor standard tillverkas med vangstycken av WUC-profil. Profilen är framtagen för att ge stabila trappor och samtidigt låg vikt. Trappsteg standard Standardtrappsteget TH6 tillverkas av pressvetsad gallerdurk med maskviddsöppning c/c 33 x 75 mm. TH6-S tillverkas av samma gallerdurkstyp men har en säkerhetsframkant som tydligt markerar framkanten och dessutom ger ökat halkskydd. Standardstegen lagerhålles i varmförzinkat utförande. Specialsteg kan tillverkas med valfri gallertyp ur Welands gallerdurkssortiment. Urbana Villor, Malmö TH6 Gallerdurkssteg med maskviddsöppning c/c 33 x 75 mm. TH6-S Gallerdurkssteg med säkerhetsframkant och en maskviddsöppning på c/c 33 x 75 mm. Planer standard Standardplaner tillverkas med samma typ av gallerdurk som standardstegen. Planerna finns med standarddjupen 500, 700 och 1000 mm i varmförzinkat utförande. 6

TH6-S tillverkas av samma gallerdurkstyp men har en säkerhetsframkant som tydligt markerar framkanten och dessutom ger ökat halkskydd. Standardstegen lagerhålles i varmförzinkat utförande.

7 7

8 Trappa i många löp i naturslänt. Trappa och gångbryggor, barnsäkert räcke. Trappa med separat plan. Trappa i flera löp. Trappa och plan. Specialräcke med gallerdurk. 8

9 Skyddsbur av gallerdurk Skyddsbur av krenelerat galler. Skyddsbur förhindrar obehöriga att gå i trappan. Skyddsbur monterad på trappan. Skyddsbur För att hindra obehöriga att ta sig upp i trappan kan den kompletteras med skyddsbur. Skyddsburen tillverkas i olika utföranden, gallerdurk, sträckmetall, rör m.m. Skyddsburen levereras i sektioner som bultas samman vid montage. Levereras som standard i varmförzinkat utförande. Grind Weland grind kan monteras på raka trappan. Grindens gångjärn och låsbeslag monteras på räcket. Låset är fjäderbelastat och så hårt att små barn inte kan öppna det. Grind monterad på rak trappa. 9

Skyddsburen tillverkas i olika utföranden, gallerdurk, sträckmetall, rör m.m. Skyddsburen levereras i sektioner som bultas samman vid montage.

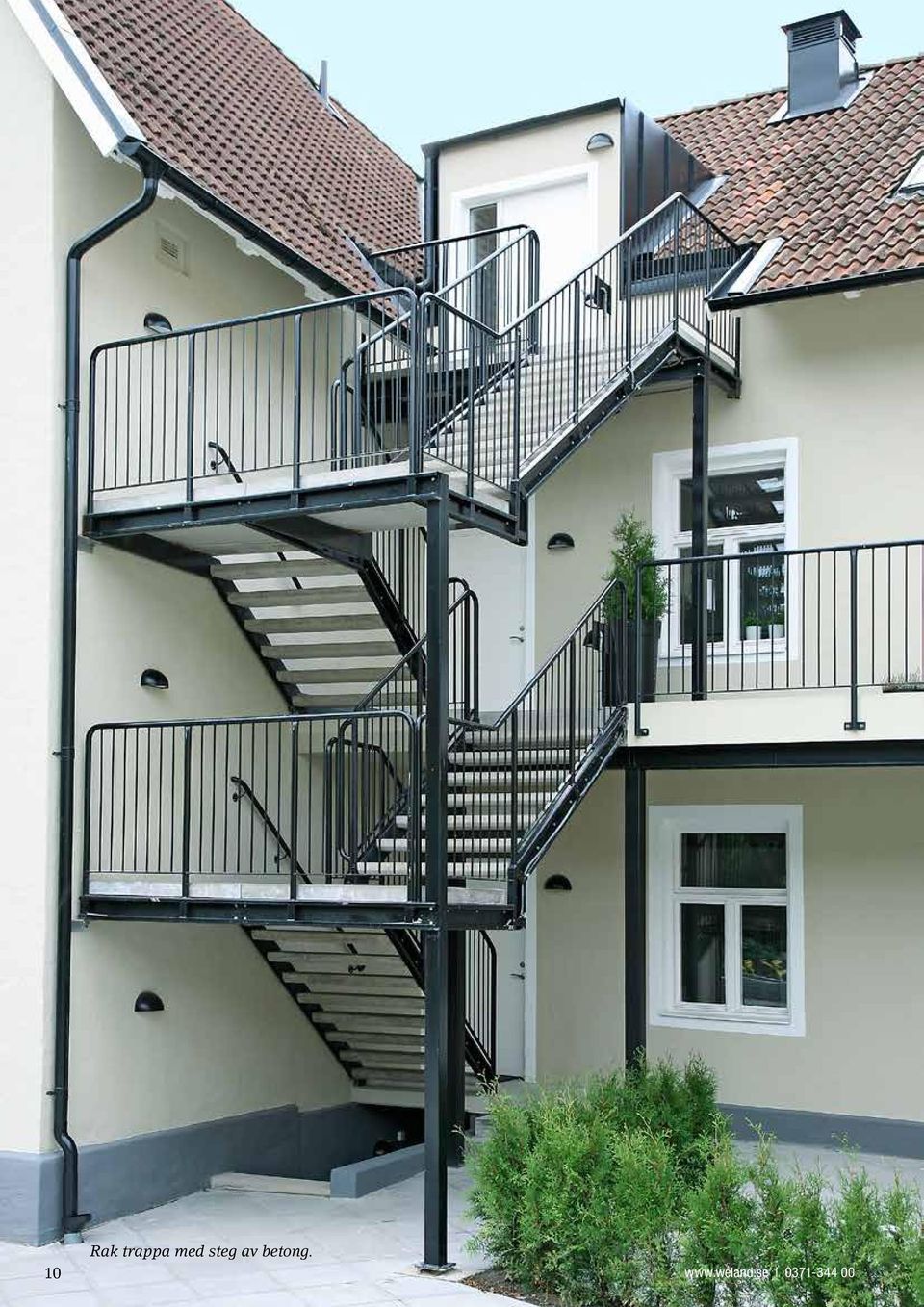

10 10 Rak trappa med steg av betong.

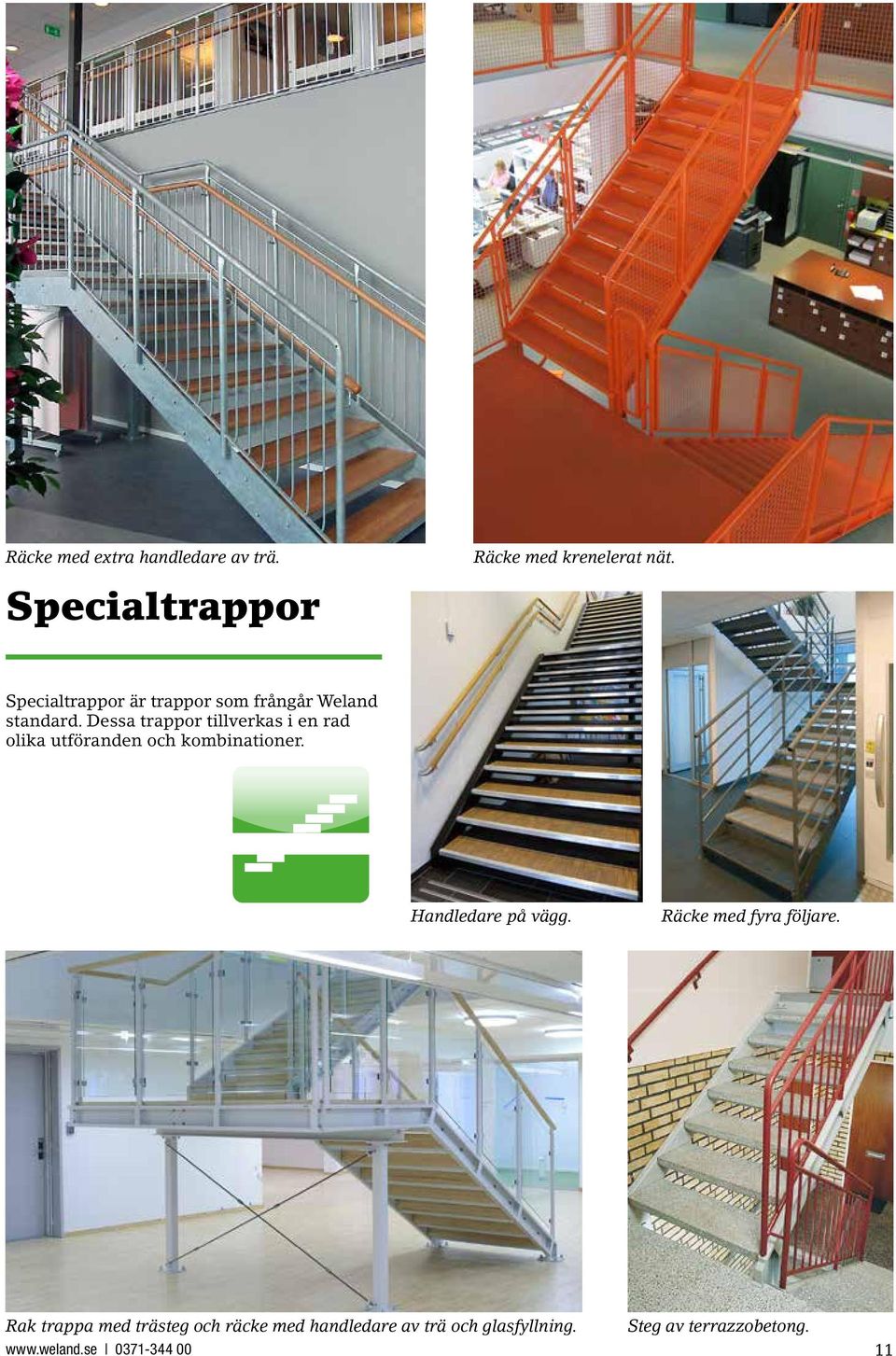

11 Räcke med extra handledare av trä. Räcke med krenelerat nät. Specialtrappor Specialtrappor är trappor som frångår Weland standard. Dessa trappor tillverkas i en rad olika utföranden och kombinationer. Handledare på vägg. Räcke med fyra följare. Rak trappa med trästeg och räcke med handledare av trä och glasfyllning. Steg av terrazzobetong. 11

Dessa trappor tillverkas i en rad olika utföranden och kombinationer.

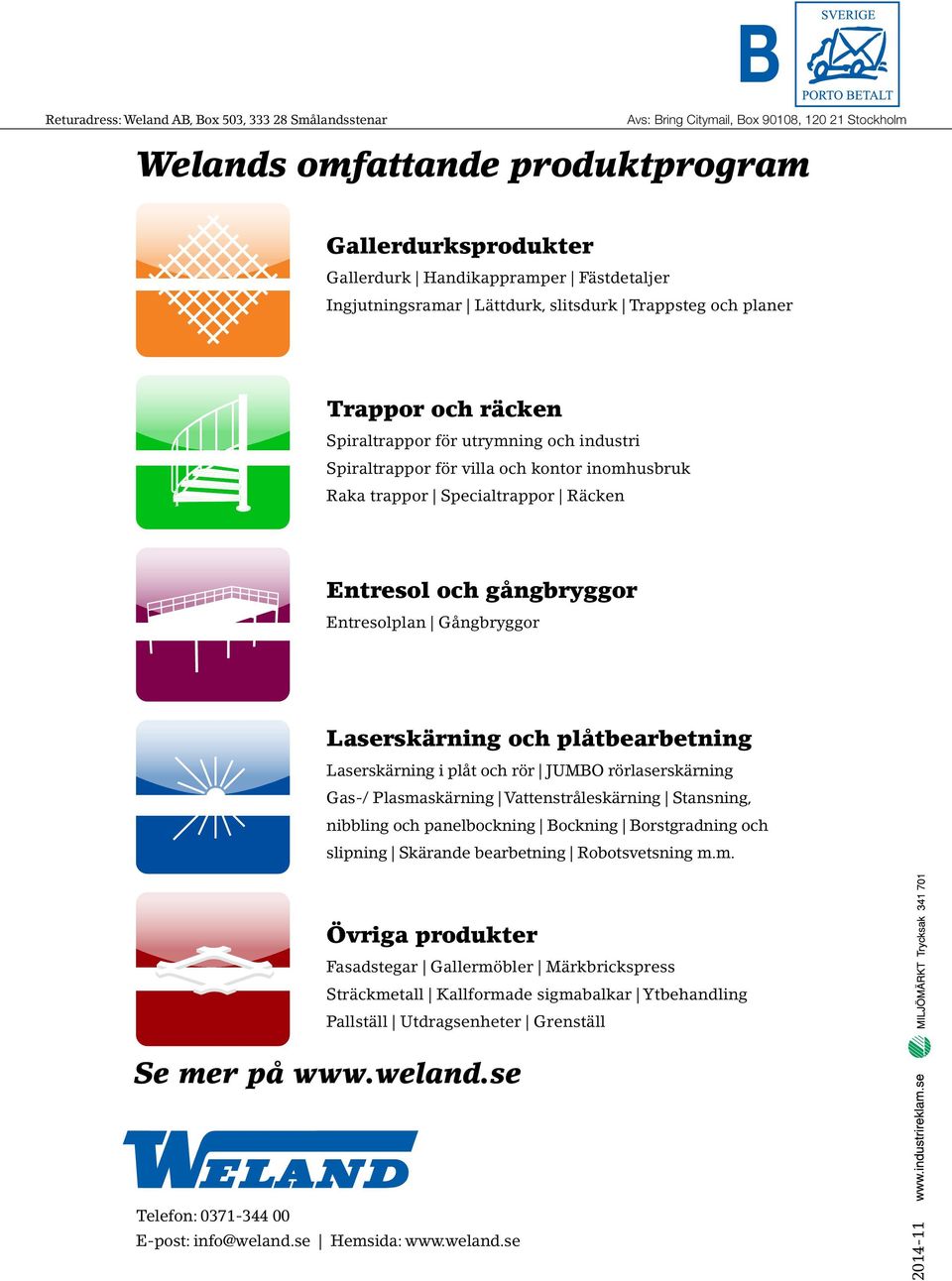

12 Returadress: Weland AB, Box 503, Smålandsstenar Avs: Bring Citymail, Box 90108, Stockholm Welands omfattande produktprogram Gallerdurksprodukter Gallerdurk Handikappramper Fästdetaljer Ingjutningsramar Lättdurk, slitsdurk Trappsteg och planer Trappor och räcken Spiraltrappor för utrymning och industri Spiraltrappor för villa och kontor inomhusbruk Raka trappor Specialtrappor Räcken Entresol och gångbryggor Entresolplan Gångbryggor Laserskärning och plåtbearbetning Laserskärning i plåt och rör JUMBO rörlaserskärning Gas-/ Plasmaskärning Vattenstråleskärning Stansning, nibbling och panelbockning Bockning Borstgradning och slipning Skärande bearbetning Robotsvetsning m.m. Övriga produkter Fasadstegar Gallermöbler Märkbrickspress Sträckmetall Kallformade sigmabalkar Ytbehandling Pallställ Utdragsenheter Grenställ Se mer på Telefon: E-post: info@weland.se Hemsida:
