Handikappramper. Weland har ett brett program handikappramper av hög kvalité. Gallerdurk och kontrastmarkering. Handikappramper av stål

Transkript

1 Handikappramper

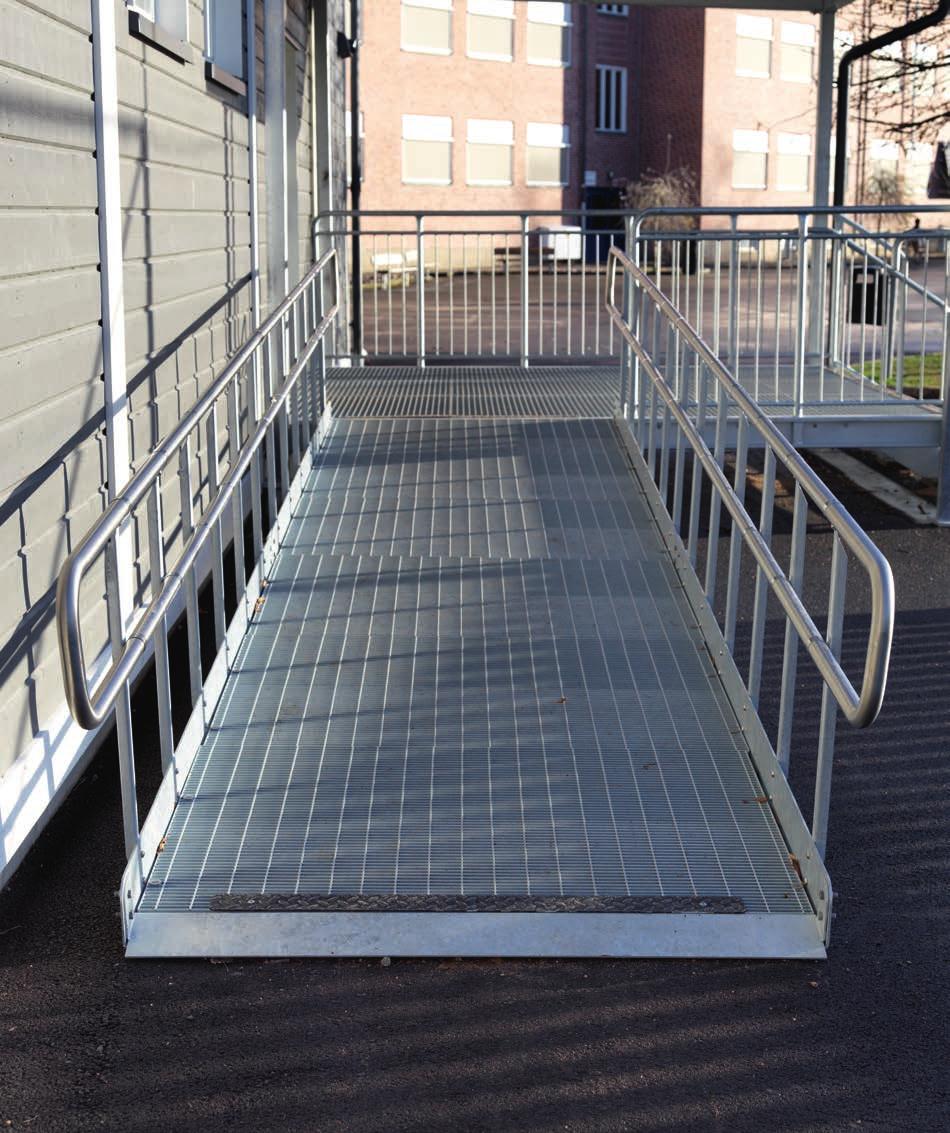

2 Handikappramper Weland har ett brett program handikappramper av hög kvalité Våra ramper kan även användas som en stabil transportled mellan olika plan. Produkten är stabil, säker och lättmonterad. Handikappramperna är tillverkade med lagerförda standardkomponenter vilket gör att vi kan leverera på kort tid. Allt material är varmförzinkat för lång hållbarhet. Ramperna tillverkas i stål. Vi tillverkar våra produkter i Sverige med hjälp av miljövänlig och modern maskinpark. Tillsammans med kunnig personal utvecklar och designar vi handikappramper med högt ställda kvalitetsmål. Handikappramper av stål Weland handikappramp tillverkas av gallerdurk med maskvidd c/c 17x75 mm, inklusive vangstycken, räcken och erforderliga stödben. Ramperna levereras i lättmonterade delar. Allt material är i varmförzinkat utförande. Våra standardmoduler lagerhålls i längder från 1500 mm och uppåt i 500 mm intervaller. Modulerna som är godkända som handikappramp tillverkas i bredden 1300 mm. Lutningen på ramperna är justerbar men får max vara 1:12. Om ramperna är längre än 6 meter skall de förses med vilplan. 2 Gallerdurk och kontrastmarkering Rampen består av gallerdurkssektioner där nederdelen av rampen förses med en uppkörningsplåt. Som standard erbjuder Weland en kontrastmarkering i form av en svartmarkerad list för att synliggöra avvikelser i lutningen, vilket underlättar för personer med funktionsnedsättning. Kontrastmarkeringen placeras i början av trapplöp samt i framkant på planer.

3 Vangstycke och räcke Vangstycket tillverkas av en L-profil med eller utan räcke. Räcket tillverkas med u-ståndare c/c 500 mm, med rostfri handledare av ø42 mm. Om rampen går utmed en vägg kan de tillverkas med räcke på en sida samt ledstång som bultas fast mot vägg. Weland handikappramper tillverkas även med barnsäkert räcke med en maximal öppning på 100 mm mellan ståndarna. Stödben Stödben måste placeras på var 3:e meter. Stödbenen tillverkas i längderna 350, 600 och 1000 mm. Konstruktionen av stödbenet möjliggör en justermån på mm. Vi hjälper dig Med Weland som leverantör av handikappramper får du en engagerad partner med bred erfarenhet och hög kompetens. Vi tillverkar ramper på beställning efter dina förutsättningar. Vi hjälper gärna till vid frågor angående dimensionering, uppritning och projektering av handikappramper. 3

4 Räcke på två sidor Kompletta handikappramper Kompletta handikappramper med gallerdurk utformas efter dina förutsättningar och önskemål. Weland lagerhåller många olika varianter för att kunna tillgodose en snabb och trygg leverans av hög kvalité. Rampen kan även kompletteras med kompletta plan/vilplan efter dina behov Standardmått för kompletta ramper Räcke på en sida, ledstång en sida Dimension (mm) Bredd x Längd 1300 x x x x x x 4000 Ledstång på två sidor 1300 x x x x

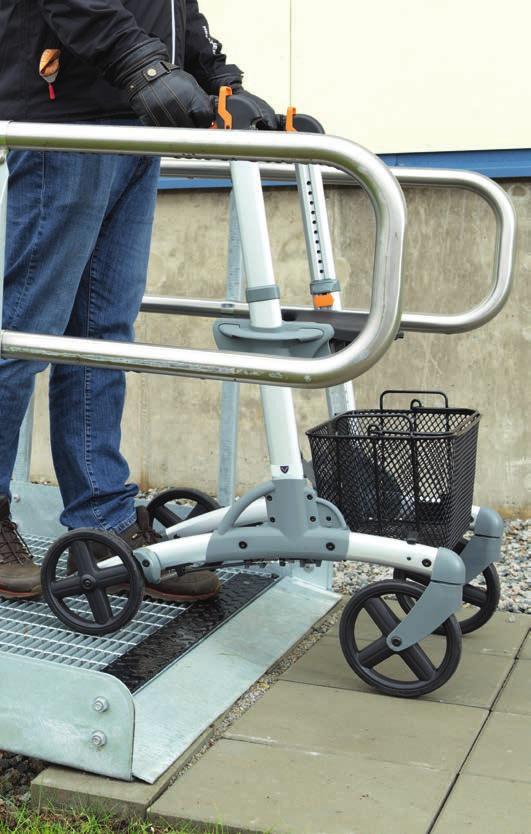

5 Tillval till handikappramp Våra handikappramper kan tillgänglighetsanpassas med bl.a. räcke som går ut 30 cm från rampens början och slut, samt med distanser mellan ledstång och ståndare. Ramperna kan även utrustas med barnsäkert räcke för att ytterligare öka säkerheten. Kontrastmarkering är en tillgänglighetsanpassning som är standard i Welands sortiment. Barnsäkert räcke Barnsäkert räcke med max. öppning 100 mm mellan ståndare. Förlängd handledare 5

6 Allmänna råd för handikappramper Till offentliga miljöer ska det, enligt byggnormen, finnas en entré som kan beträdas utan trappsteg. Sammanfattning av Boverkets byggregler och Bygg ikapp Handikapp (komplement till BBR). Tillgänglighet till byggnad Minst en entré till en byggnad som skall vara tillgänglig för personal med nedsatt rörelse- eller orienteringsförmåga skall placeras och utformas så att den kan användas av dessa personer. Allmänt råd Gångvägen bör: Vara horisontell eller luta högst 1:12 mellan minst 2 meter långa vilplan. Ha en höjdskillnad på högst 0,5 meter mellan vilplan. Rampen ska vara minst 1,3 meter bred. Entré och kommunikationsutrymme Ramper i lokaler eller i förflyttningsvägar bör luta högst 1:12 och ha en höjdskillnad på högst 0,5 meter mellan minst 2 meter långa vilplan. Eftersom en ramp enligt bestämmelserna bör ta upp en höjdskillnad på högst 0,5 meter ska t.ex. en ramp som lutar 1:12 vara minst 6 meter lång. Nivåskillnad på mer än 0,5 meter delas upp på två ramper med mellanliggande vilplan. Räcke och ledstång Ramper som inte avgränsas av väggar, skall ha räcken som begränsar risken för personskador. Ramper som är högre än 0,5 meter skall ha ledstänger eller motsvarande på båda sidor. 6

7 Projektering Weland har en mängd olika standardlängder på ramper och dimensioner på planer som finns för snabb leverans. Vi tillverkar även kundanpassade ramper på beställning. Vi hjälper gärna till vid frågor angående dimensionering, uppritning och projektering av våra olika handikappramper. Här har vi samlat in information som kan vara bra att ha kunskap om vid förfrågan och beställning. Att tänka på vid projektering Att tänka på innan beställning Vad skall rampen användas till? Kontrollera så att rampens längd uppfyller minsta krav på lutning Är det enbart för att förenkla för rörelsehindrade eller rör det istället materialtransporter? Vilken bredd och vilka längder blir aktuella för mig? Uppfyller handikapprampens längd minsta krav på lutning 1:12? Handikapprampen bör inte överstiga 1 meter i höjd mellan mark och avstigning. Är projektet i behov av barnsäkert räcke? Kan jag anpassa mina önskemål till lagerförda dimensioner? Till handledaren så kan även infälld LEDbelysning erbjudas. Är det aktuellt för projektet? Utöver lagerförd bredd 1300 mm så erbjuds även 1500 mm som kan levereras med kort leveranstid Kontrollera eventuella barnsäkerhetskrav För ramper som exempelvis rör materialtransport så har vi ett stort utbud med ramper, bredd 900 mm. Kraven på handikappramper växer i rask takt. Vi på Weland är ständigt uppdaterade och kan ge er information angående de kravbilder och anpassningar som gäller för just ert projekt. Hör av er till oss för vidare information. 7
