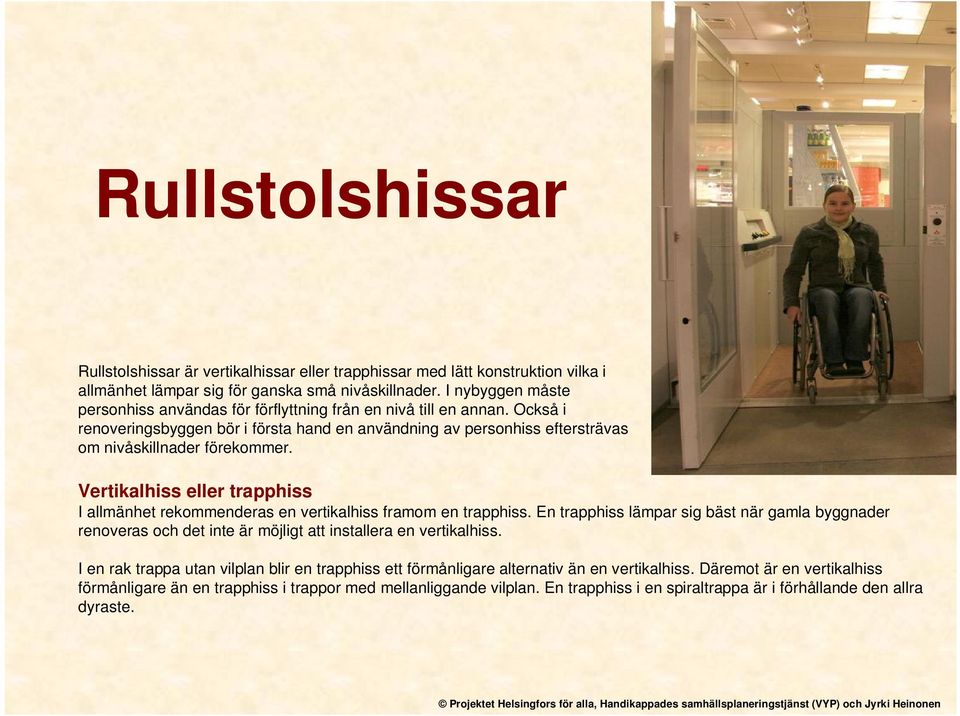

1 Rullstolshissar Rullstolshissar är vertikalhissar eller trapphissar med lätt konstruktion vilka i allmänhet lämpar sig för ganska små nivåskillnader. I nybyggen måste personhiss användas för förflyttning från en nivå till en annan. Också i renoveringsbyggen bör i första hand en användning av personhiss eftersträvas om nivåskillnader förekommer. Vertikalhiss eller trapphiss I allmänhet rekommenderas en vertikalhiss framom en trapphiss. En trapphiss lämpar sig bäst när gamla byggnader renoveras och det inte är möjligt att installera en vertikalhiss. I en rak trappa utan vilplan blir en trapphiss ett förmånligare alternativ än en vertikalhiss. Däremot är en vertikalhiss förmånligare än en trapphiss i trappor med mellanliggande vilplan. En trapphiss i en spiraltrappa är i förhållande den allra dyraste. Projektet Helsingfors för alla, Handikappades samhällsplaneringstjänst (VYP) och Jyrki Heinonen

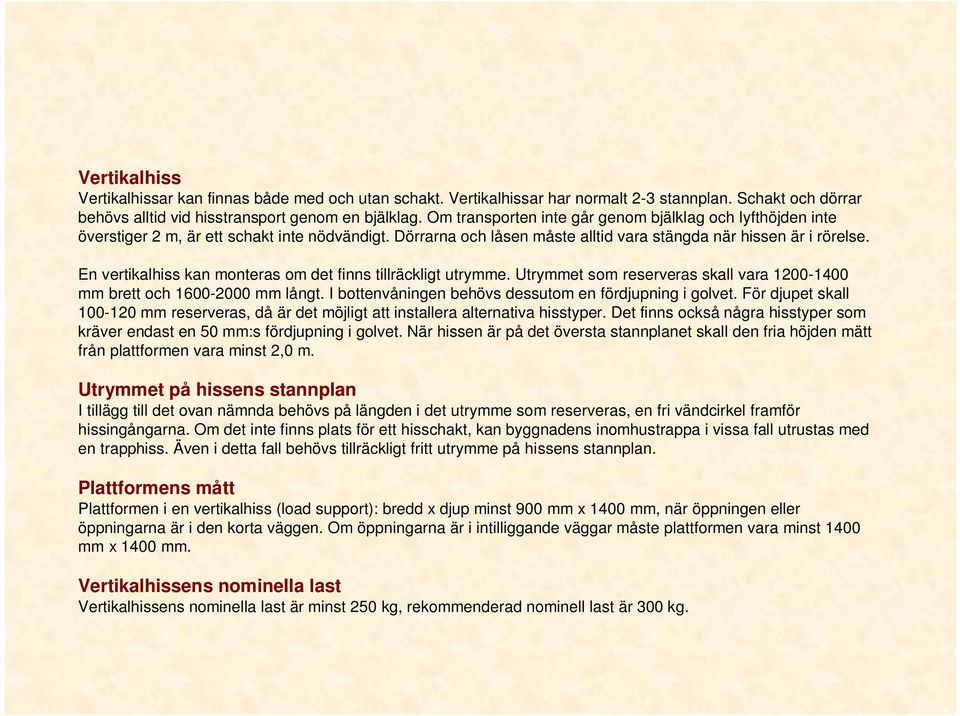

2 Vertikalhiss Vertikalhissar kan finnas både med och utan schakt. Vertikalhissar har normalt 2-3 stannplan. Schakt och dörrar behövs alltid vid hisstransport genom en bjälklag. Om transporten inte går genom bjälklag och lyfthöjden inte överstiger 2 m, är ett schakt inte nödvändigt. Dörrarna och låsen måste alltid vara stängda när hissen är i rörelse. En vertikalhiss kan monteras om det finns tillräckligt utrymme. Utrymmet som reserveras skall vara mm brett och mm långt. I bottenvåningen behövs dessutom en fördjupning i golvet. För djupet skall mm reserveras, då är det möjligt att installera alternativa hisstyper. Det finns också några hisstyper som kräver endast en 50 mm:s fördjupning i golvet. När hissen är på det översta stannplanet skall den fria höjden mätt från plattformen vara minst 2,0 m. Utrymmet på hissens stannplan I tillägg till det ovan nämnda behövs på längden i det utrymme som reserveras, en fri vändcirkel framför hissingångarna. Om det inte finns plats för ett hisschakt, kan byggnadens inomhustrappa i vissa fall utrustas med en trapphiss. Även i detta fall behövs tillräckligt fritt utrymme på hissens stannplan. Plattformens mått Plattformen i en vertikalhiss (load support): bredd x djup minst 900 mm x 1400 mm, när öppningen eller öppningarna är i den korta väggen. Om öppningarna är i intilliggande väggar måste plattformen vara minst 1400 mm x 1400 mm. Vertikalhissens nominella last Vertikalhissens nominella last är minst 250 kg, rekommenderad nominell last är 300 kg.

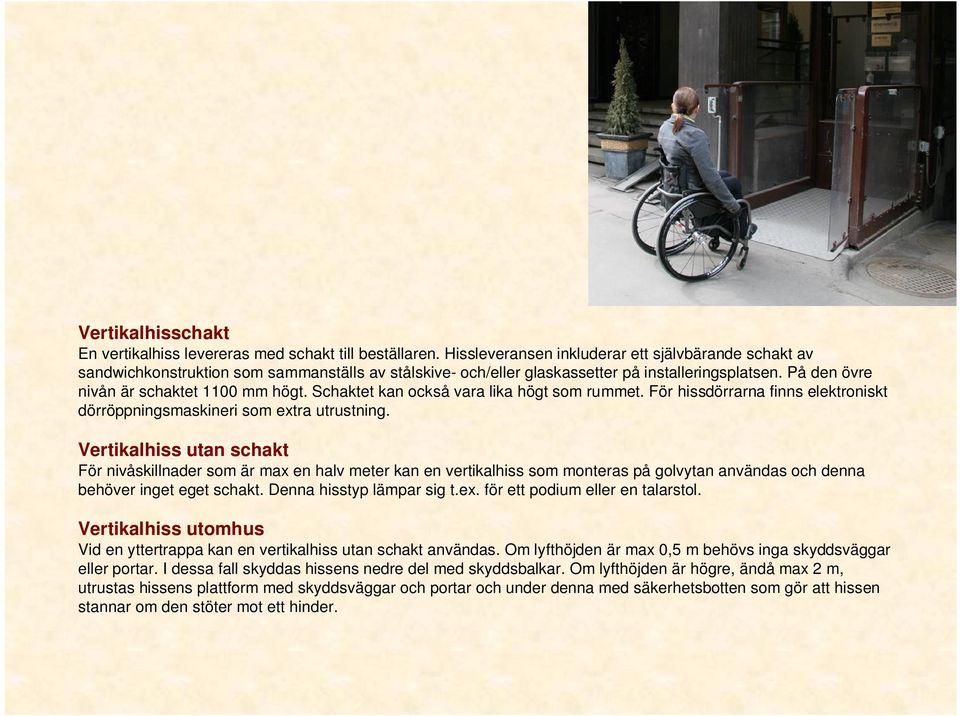

3 Vertikalhisschakt En vertikalhiss levereras med schakt till beställaren. Hissleveransen inkluderar ett självbärande schakt av sandwichkonstruktion som sammanställs av stålskive- och/eller glaskassetter på installeringsplatsen. På den övre nivån är schaktet 1100 mm högt. Schaktet kan också vara lika högt som rummet. För hissdörrarna finns elektroniskt dörröppningsmaskineri som extra utrustning. Vertikalhiss utan schakt För nivåskillnader som är max en halv meter kan en vertikalhiss som monteras på golvytan användas och denna behöver inget eget schakt. Denna hisstyp lämpar sig t.ex. för ett podium eller en talarstol. Vertikalhiss utomhus Vid en yttertrappa kan en vertikalhiss utan schakt användas. Om lyfthöjden är max 0,5 m behövs inga skyddsväggar eller portar. I dessa fall skyddas hissens nedre del med skyddsbalkar. Om lyfthöjden är högre, ändå max 2 m, utrustas hissens plattform med skyddsväggar och portar och under denna med säkerhetsbotten som gör att hissen stannar om den stöter mot ett hinder.

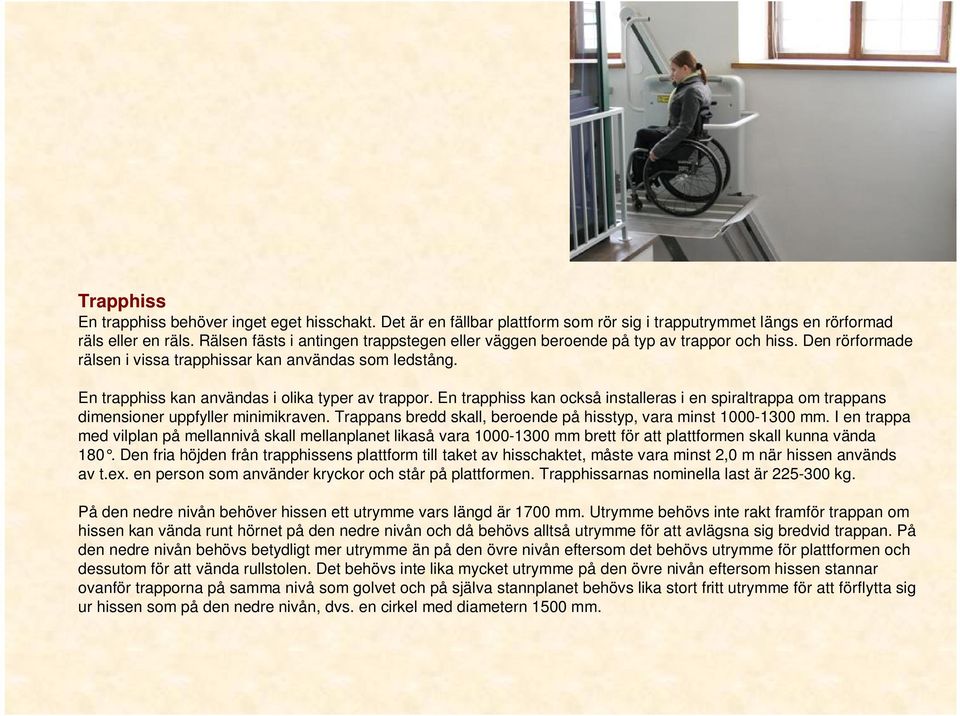

4 Trapphiss En trapphiss behöver inget eget hisschakt. Det är en fällbar plattform som rör sig i trapputrymmet längs en rörformad räls eller en räls. Rälsen fästs i antingen trappstegen eller väggen beroende på typ av trappor och hiss. Den rörformade rälsen i vissa trapphissar kan användas som ledstång. En trapphiss kan användas i olika typer av trappor. En trapphiss kan också installeras i en spiraltrappa om trappans dimensioner uppfyller minimikraven. Trappans bredd skall, beroende på hisstyp, vara minst mm. I en trappa med vilplan på mellannivå skall mellanplanet likaså vara mm brett för att plattformen skall kunna vända 180. Den fria höjden från trapphissens plattform till taket av hisschaktet, måste vara minst 2,0 m när hissen används av t.ex. en person som använder kryckor och står på plattformen. Trapphissarnas nominella last är kg. På den nedre nivån behöver hissen ett utrymme vars längd är 1700 mm. Utrymme behövs inte rakt framför trappan om hissen kan vända runt hörnet på den nedre nivån och då behövs alltså utrymme för att avlägsna sig bredvid trappan. På den nedre nivån behövs betydligt mer utrymme än på den övre nivån eftersom det behövs utrymme för plattformen och dessutom för att vända rullstolen. Det behövs inte lika mycket utrymme på den övre nivån eftersom hissen stannar ovanför trapporna på samma nivå som golvet och på själva stannplanet behövs lika stort fritt utrymme för att förflytta sig ur hissen som på den nedre nivån, dvs. en cirkel med diametern 1500 mm.

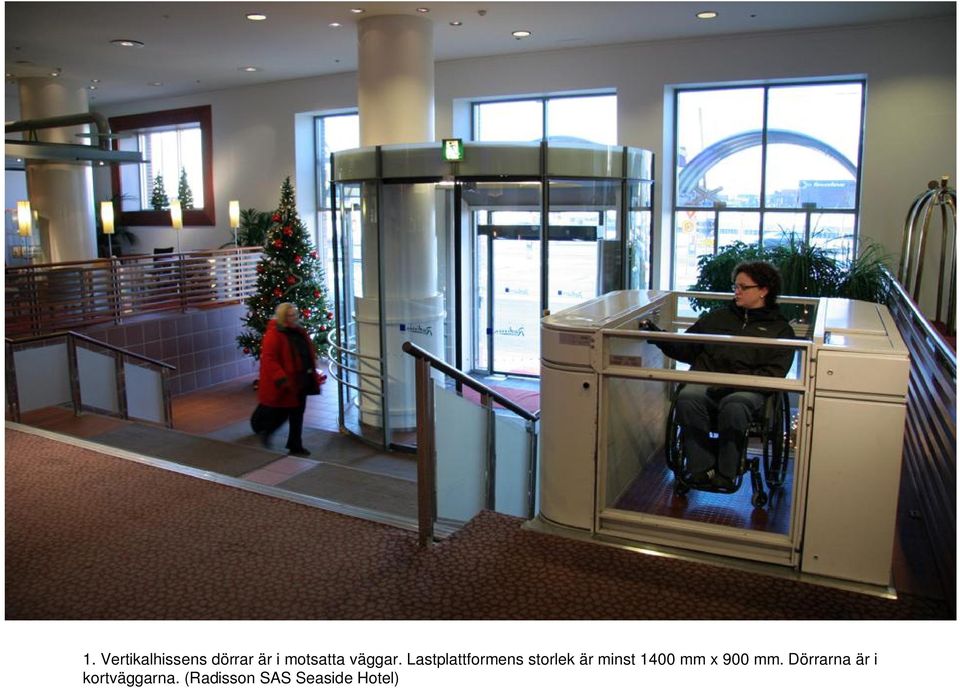

5 1. Vertikalhissens dörrar är i motsatta väggar. Lastplattformens storlek är minst 1400 mm x 900 mm. Dörrarna är i kortväggarna. (Radisson SAS Seaside Hotel)

6 2. Lämplig höjd för tryckknapparna i en vertikalhiss är 800 mm för en rullstolsanvändare. (Radisson SAS Seaside Hotel)

7 3. Knapp för en vertikalhiss. (Stockmann)

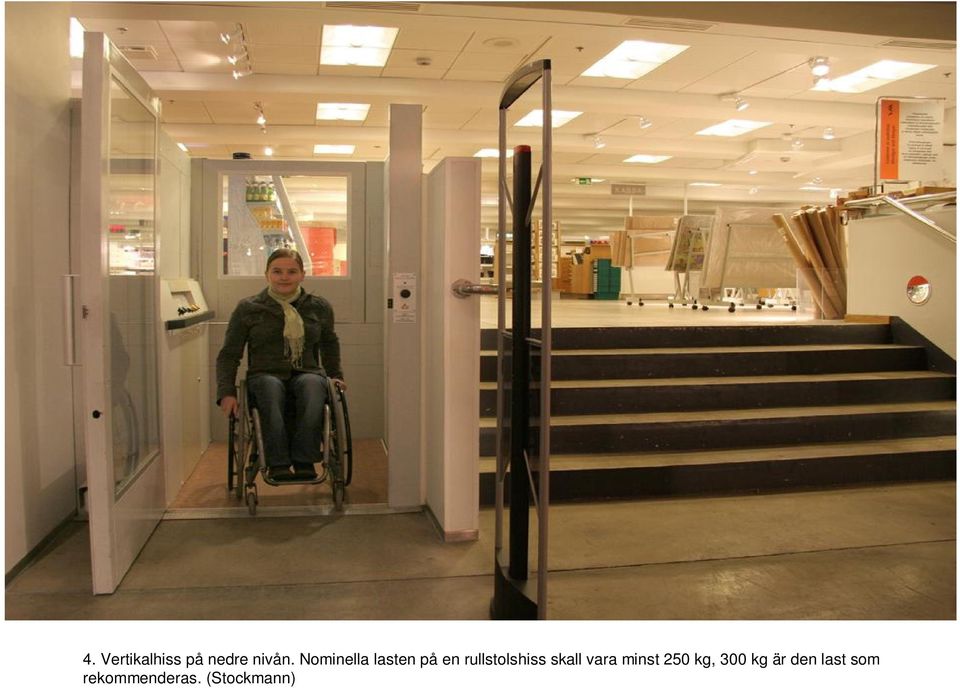

8 4. Vertikalhiss på nedre nivån. Nominella lasten på en rullstolshiss skall vara minst 250 kg, 300 kg är den last som rekommenderas. (Stockmann)

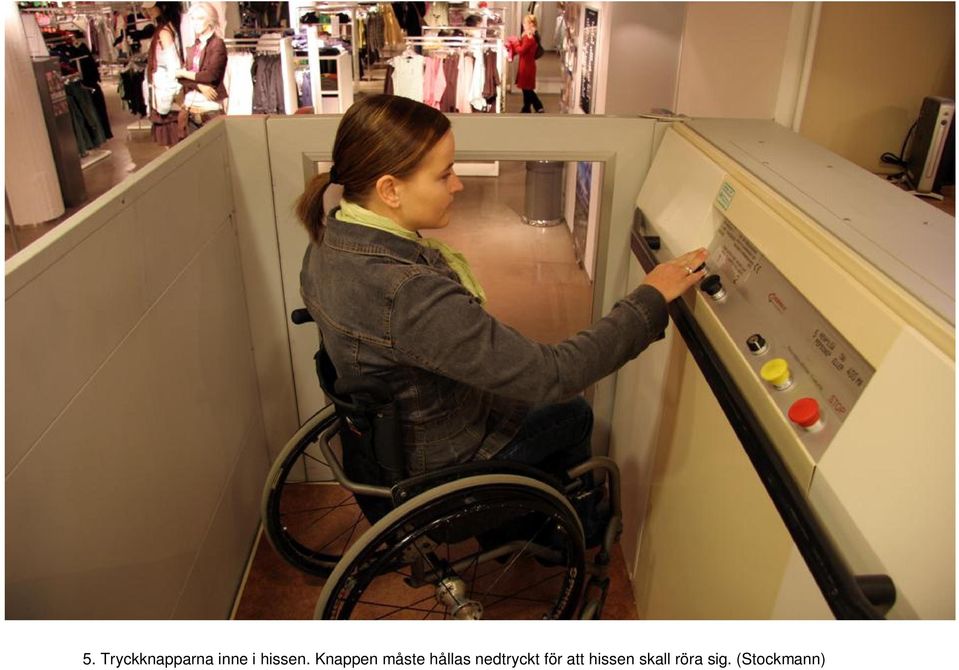

9 5. Tryckknapparna inne i hissen. Knappen måste hållas nedtryckt för att hissen skall röra sig. (Stockmann)

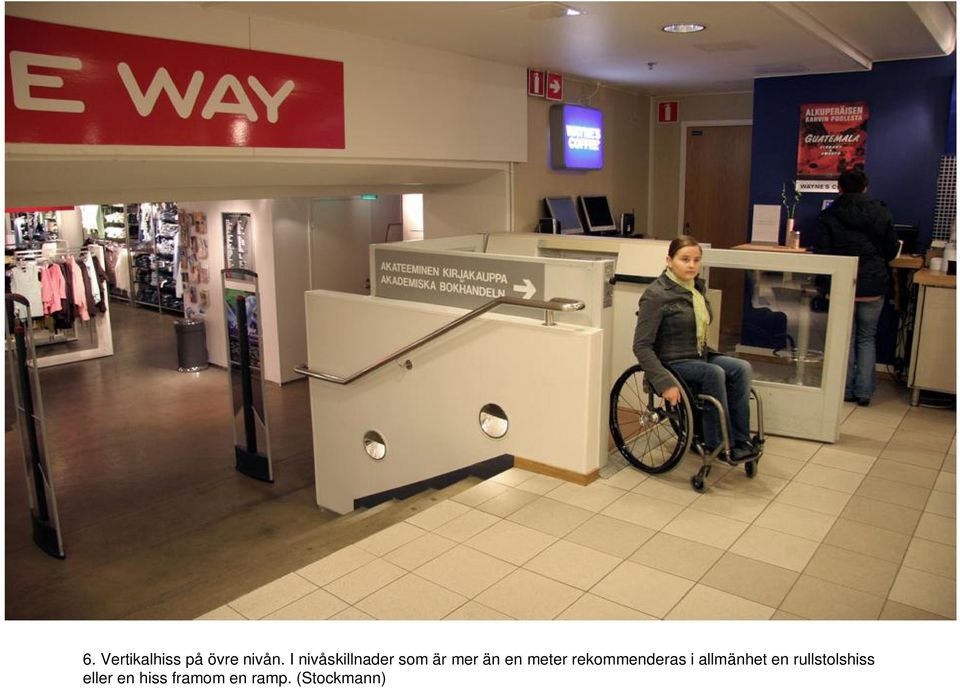

10 6. Vertikalhiss på övre nivån. I nivåskillnader som är mer än en meter rekommenderas i allmänhet en rullstolshiss eller en hiss framom en ramp. (Stockmann)

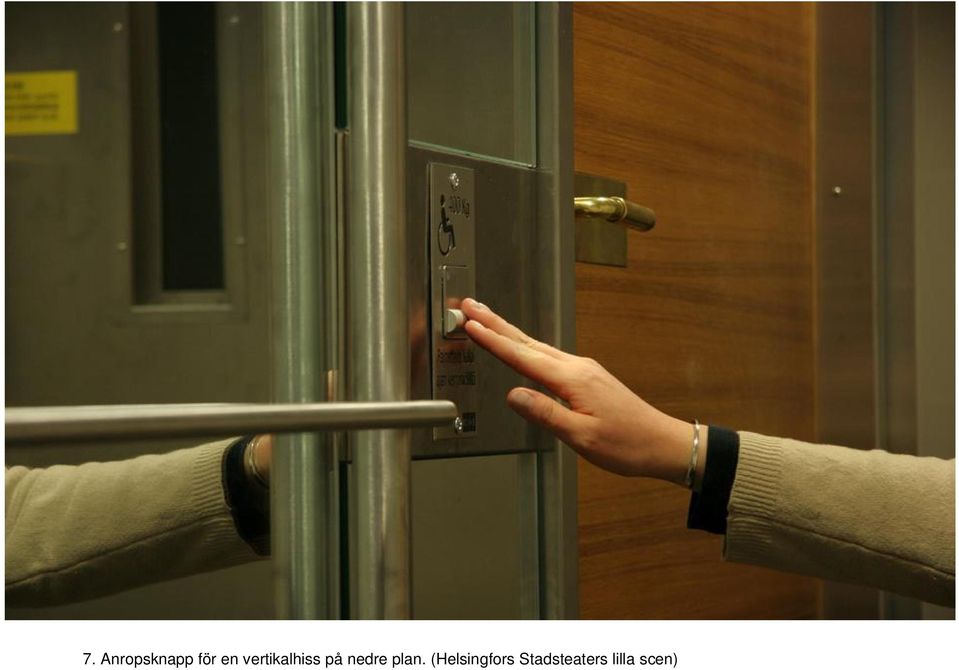

11 7. Anropsknapp för en vertikalhiss på nedre plan. (Helsingfors Stadsteaters lilla scen)

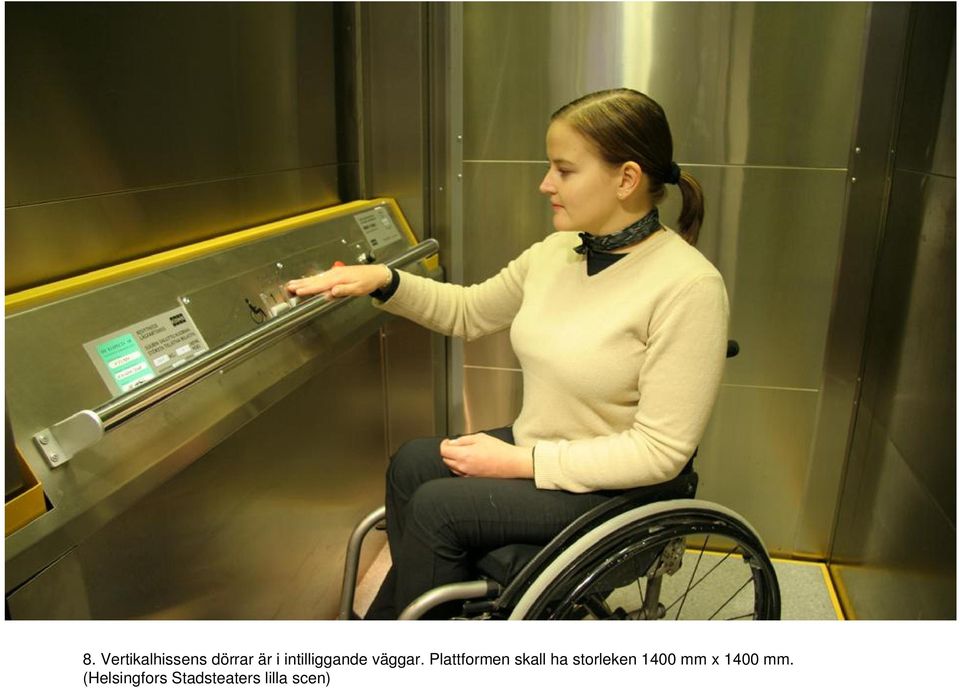

12 8. Vertikalhissens dörrar är i intilliggande väggar. Plattformen skall ha storleken 1400 mm x 1400 mm. (Helsingfors Stadsteaters lilla scen)

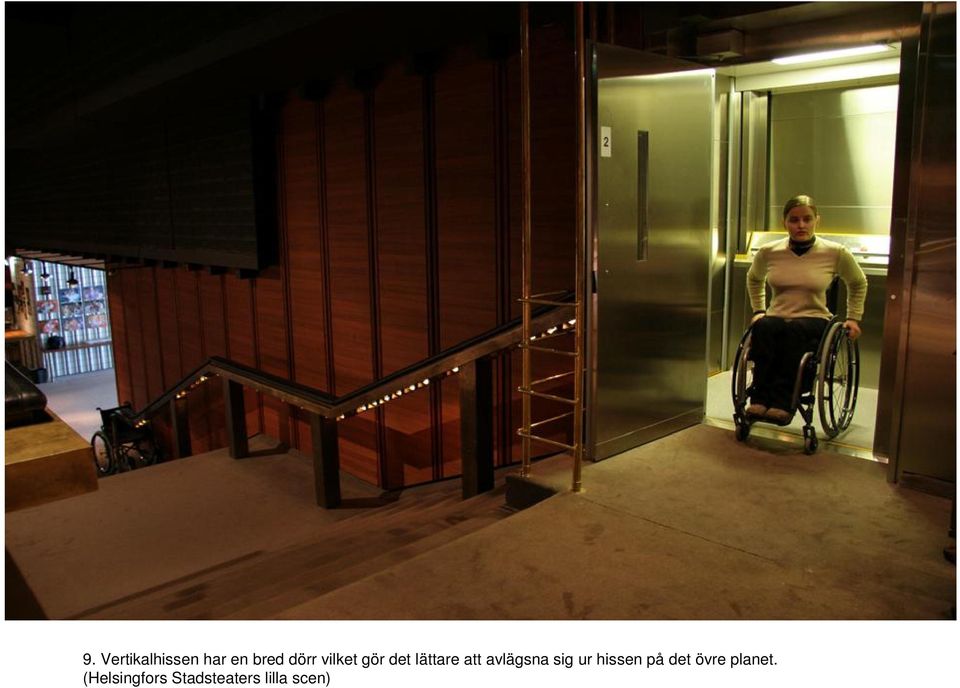

13 9. Vertikalhissen har en bred dörr vilket gör det lättare att avlägsna sig ur hissen på det övre planet. (Helsingfors Stadsteaters lilla scen)

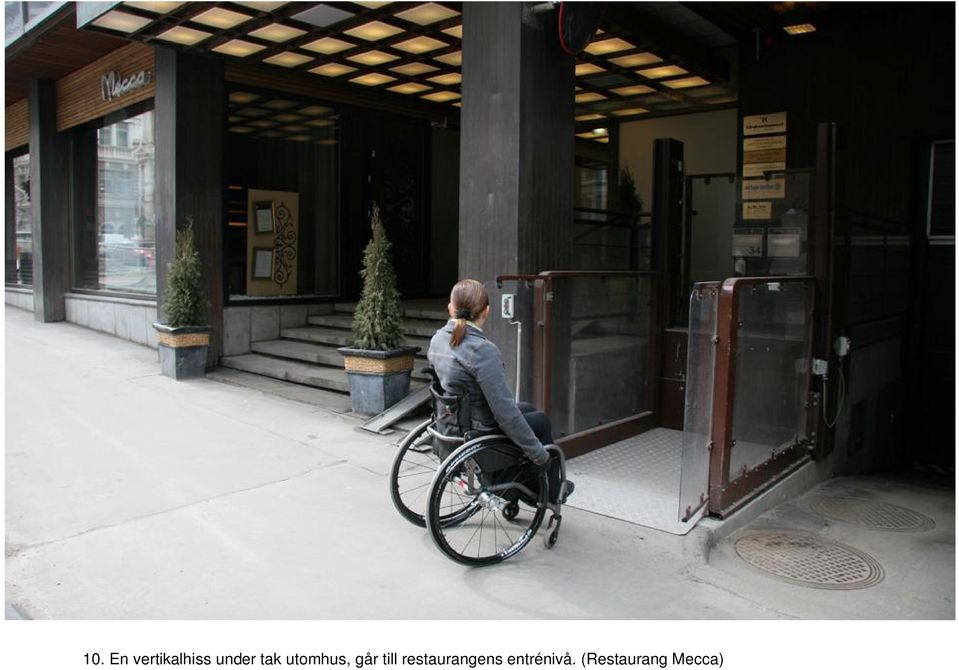

14 10. En vertikalhiss under tak utomhus, går till restaurangens entrénivå. (Restaurang Mecca)

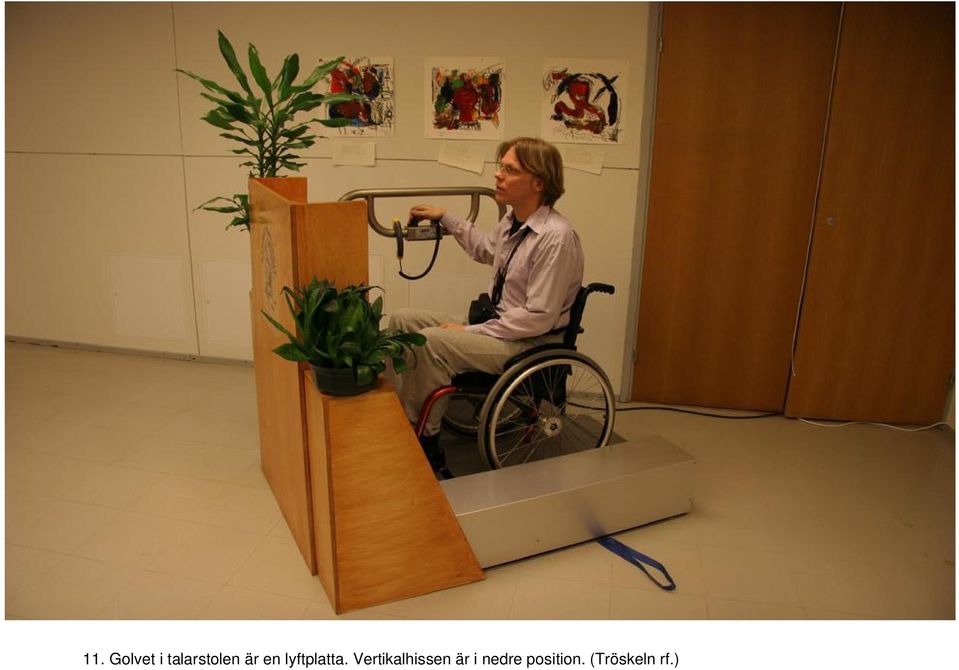

15 11. Golvet i talarstolen är en lyftplatta. Vertikalhissen är i nedre position. (Tröskeln rf.)

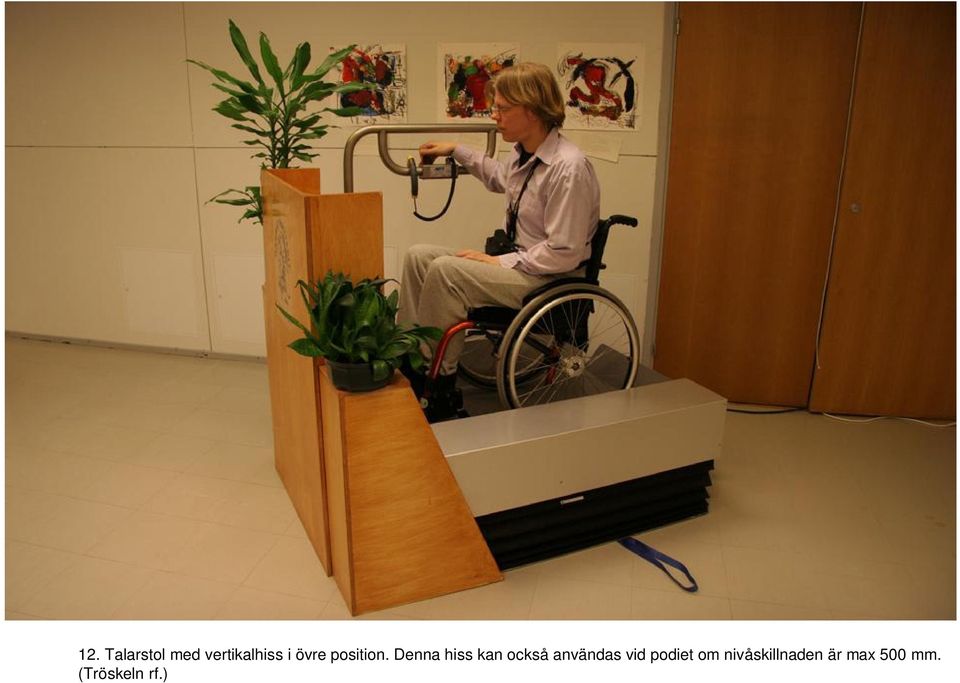

16 12. Talarstol med vertikalhiss i övre position. Denna hiss kan också användas vid podiet om nivåskillnaden är max 500 mm. (Tröskeln rf.)

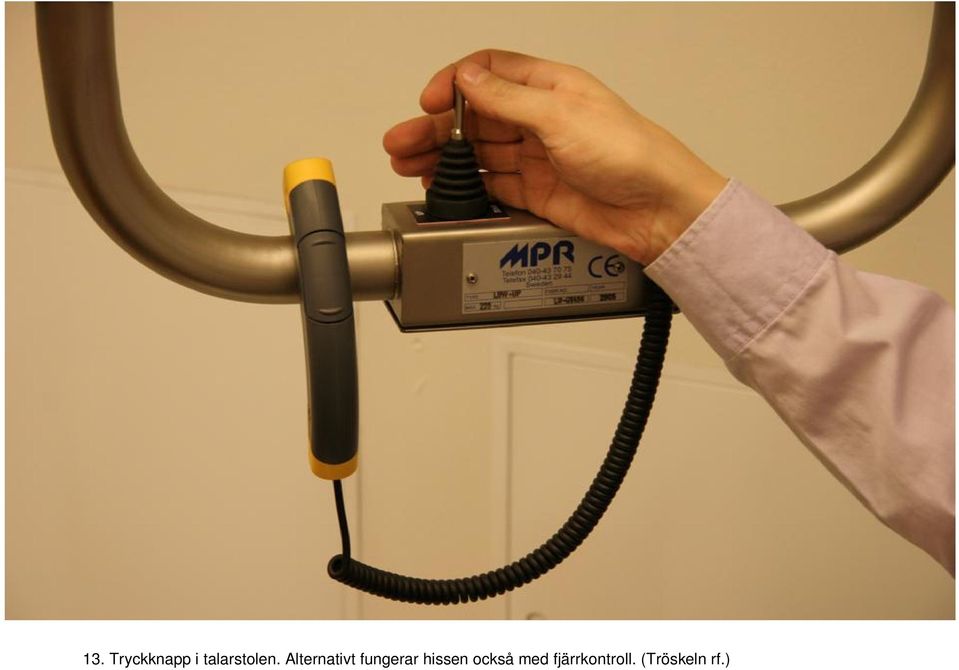

17 13. Tryckknapp i talarstolen. Alternativt fungerar hissen också med fjärrkontroll. (Tröskeln rf.)

18 14. Trapphissen går upp vid en nivåskillnad mellan två utställningssalar. (Nationalmuseet)

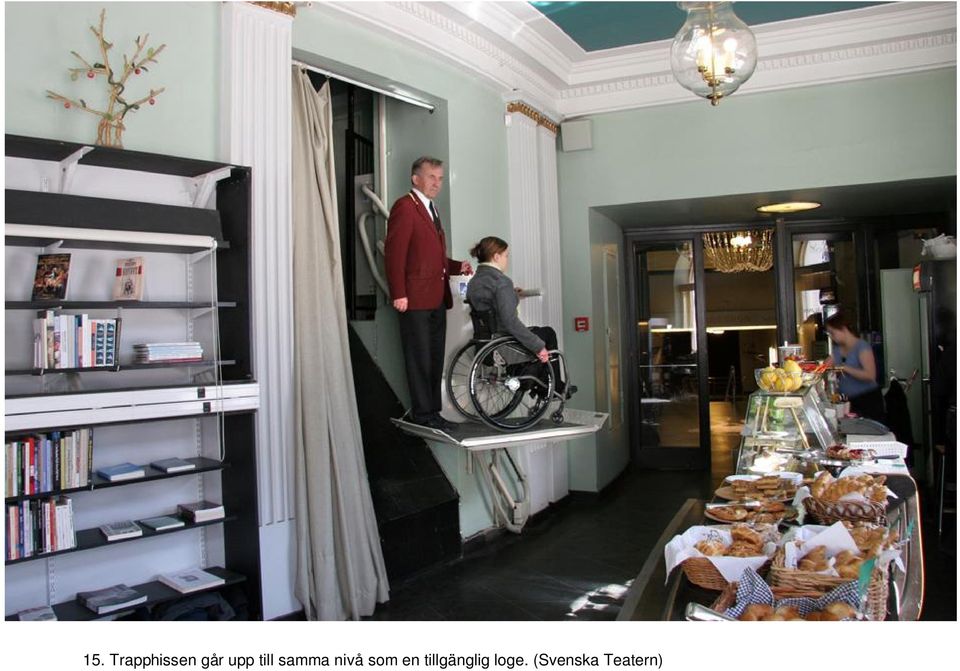

19 15. Trapphissen går upp till samma nivå som en tillgänglig loge. (Svenska Teatern)
