1 MASKINSKYDD och andra skydds- och tillgänglighetslösningar

2 Maskinskydd minskar olycksrisken Varje år orsakar olyckor på våra arbetsplatser, förutom lidande för de drabbade, också långs sjukskrivningar med stora ekonomiska konsekvenser för företagen som följd. Arbetsmiljöverkets officiella statistik för arbetsskador under 2007 (preliminär statistik) ger följande fakta: För år 2007 har det till och med första kvartalet 2008 rapporterats och registrerats arbetsskador och merparten av dessa är arbetsolyckor arbetsolyckor som medförde frånvaro från arbetet och som inte ledde till sjukfrånvaro har anmälts. 2

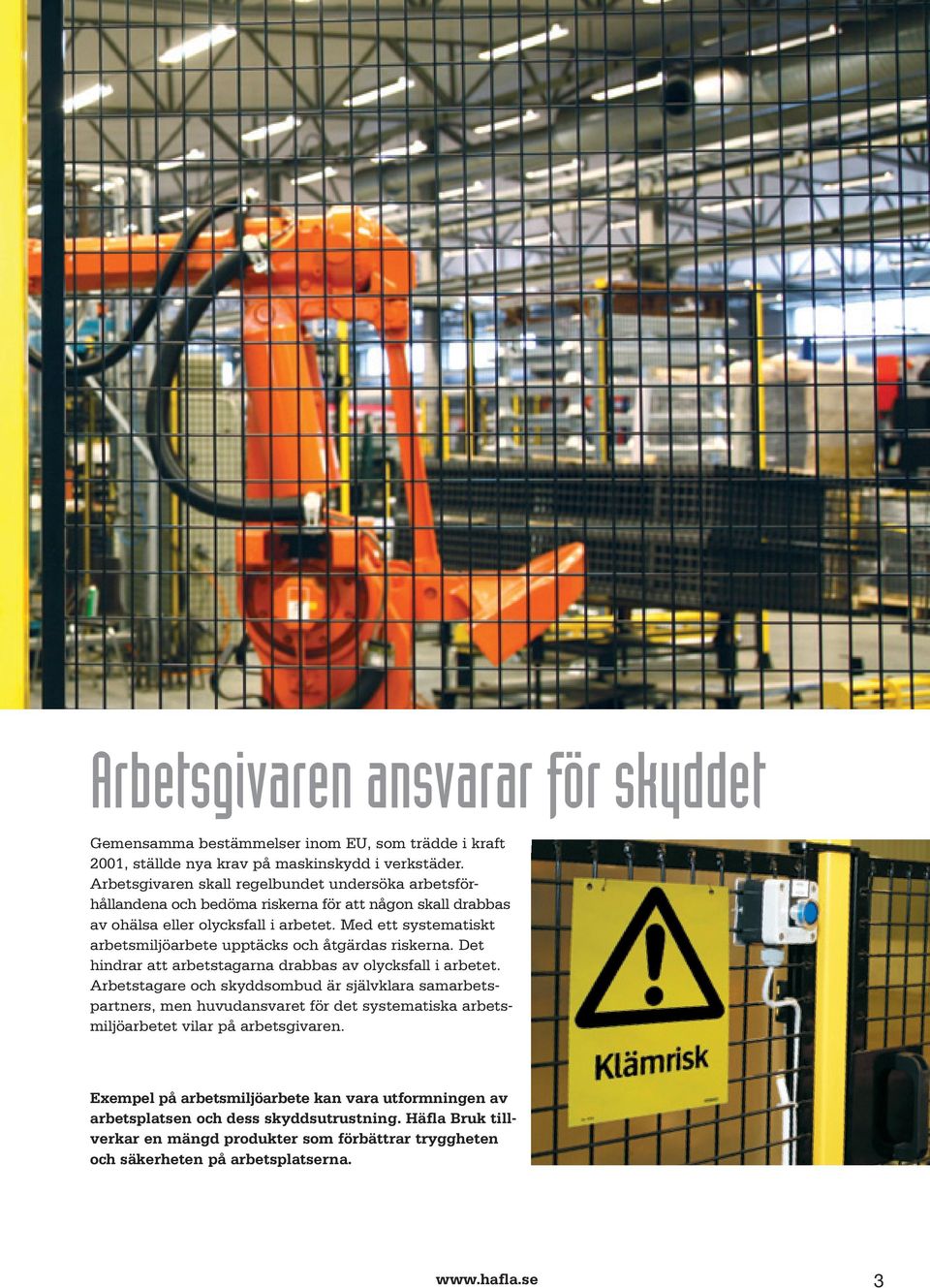

3 Arbetsgivaren ansvarar för skyddet Gemensamma bestämmelser inom EU, som trädde i kraft 2001, ställde nya krav på maskinskydd i verkstäder. Arbetsgivaren skall regelbundet undersöka arbetsförhållandena och bedöma riskerna för att någon skall drabbas av ohälsa eller olycksfall i arbetet. Med ett systematiskt arbetsmiljöarbete upptäcks och åtgärdas riskerna. Det hindrar att arbetstagarna drabbas av olycksfall i arbetet. Arbetstagare och skyddsombud är självklara samarbetspartners, men huvudansvaret för det systematiska arbetsmiljöarbetet vilar på arbetsgivaren. Exempel på arbetsmiljöarbete kan vara utformningen av arbetsplatsen och dess skyddsutrustning. Häfla Bruk tillverkar en mängd produkter som förbättrar tryggheten och säkerheten på arbetsplatserna. 3

4 4

5 Maskinskydden kan pulverlackeras i önskad kulör. Lätt att anpassa och göra speciallösningar på plats. Maskinskydd med 1500 mm höjd vid transportbana på ett lager. 5

6 Flexibelt och lättmonterat I och med inträdet i EU har kravet på skydd kring rörliga maskiner och arbetsstationer med exempelvis robotar ytterligare skärpts. Vi skräddarsyr maskinskydd från lager efter kundens specifikationer och krav. Kombinationsmöjligheterna är oändliga. Den produktionsanläggning som finns behöver inte modifieras och byggs den ut är det enkelt att komplettera. Häflas maskinskydd kan lackeras i önskad kulör för att smälta in som en integrerad del av maskinen eller produktionsanläggningen. Fästelementen tillverkas av högkvalitativt plastmaterial och finns i 3 olika utföranden vilket ger flexibel och enkel montering. De låses mot stolparna med skruv som dras åt med insexnyckel. Likadana fästen används upptill och nedtill på stolpen. De fungerar även som gångjärn till dörrar. Dörrar kan placeras helt fritt då alla standardsektioner enkelt kan göras till en dörr eller port. Enkelt att bygga i olika nivåer, byta riktning, göra dörrar och portar etc. Monteringsanvisningar se Standardsektionerna kan monteras steglöst i valfri vinkel och förgrenas åt olika håll. 6

7 Enkla lösningar med standardsektioner Alla komponenter i Häflas maskinskyddssystem lagerförs och flexibiliteten gör det enkelt att hitta lösningar för de flesta behov. En stor fördel är att man inte behöver göra speciallösningar för olika vinklar. Allt går att bygga med befintlig standard. Dörrar och portar kan byggas in var som helst i systemet. Häflas maskinskydd uppfyller gällande krav inom maskinsäkerhet. Maskinskyddssektioner Lagerhållna maskinskyddssektioner i svartlackerat kulör RAL Bredd x höjd (mm) Kg/st 300 x ,0 400 x ,9 500 x ,8 600 x ,7 700 x ,6 800 x , x , x ,2 Tråd Ø 3 mm 50 mm 300 x ,8 400 x ,4 500 x ,1 600 x ,8 700 x ,4 800 x , x , x ,8 30 mm Häfla maskinskydd tillverkas i pressvetsat nät med maskvidd 50 x 30 mm och tråddiameter 3 mm. Stolpar Lagerhållna stolapr av fyrkantsrör 40 x 40 mm i gullackerat kulör RAL Längd (mm) Kg/st , ,6 Häflas Maskinskydd levereras även varmförzinkat enligt SS-EN ISO Maskinskydd i varmförzinkat utförande. Maskinskydd kompletterat med skyddsfolie runt en svetsrobot. 7

8 Dörrar och portar Häflas flexibla maskinskyddssystem gör att varje sektion enkelt kan förvandlas till en dörr. Samma fäste som används till att haka fast väggsektionerna fungerar även som gångjärn till dörrarna. Alla dörrar kan vid behov förses med säkerhetsbrytare. Dörrar i flera sektioner möjliggör stora öppningsbara sektioner i maskinskyddet. 8

9 Säkerhets- och tvingande brytare När dörren öppnas bryts automatiskt strömmen till maskinen. Varningslampan blinkar och det är lätt att se vilken dörr som öppnats. Vi samarbetar bl.a. med SICK - en av världens ledande tillverkare av säkerhetsbrytare, ljusridåer med mera. 9

10 Trappor, gångbanor och plattformar För att minksa antalet arbetsplatsolyckor är det viktigt att man kan röra sig på arbetsplatserna utan att komma i kontakt med maskiner och transportband. Med Häflas gångbanor och trappor skapas enkelt säkra kommunikationer. Gångbanor och trappsteg tillverkas av lättdurk eller gallerdurk och specialanpassas tillsammans med våra räckessystem för varje arbetsplats. Trappa och gångbrygga i tät lättdurk. Gångbrygga över större maskin. Säker passage över rörliga maskindelar. Lågt maskinskydd och gångbana i Häfla lättdurk. Trappor ger tillträde för behörig personal. Halksäker arbetsplattform med skydddsräcke. 10

11 Flexibla räckessystem Häflas räckessystem tillverkas som färdiga moduler. De är enkla att montera och det behövs ingen svetsning vid montaget. Räckessystemens uppbyggnad av komponenter gör det mycket flexibelt. Stormodulräcke byggs enkelt på plats utan svetsning. Häfla Stormodulräcke Stormodulräcken är ett räckessystem för kontinuerliga räcken som du bygger precis som du vill ha det från början till slut. Basen i systemet är ett sex meter långt räcke som kapas till önskad längd och skarvas med skruv eller lim. I systemet ingår även ändräcken, hörnskarvar, grindar, sparklist och fästen. Stormodulräcket finns varmförzinkat i olika höjder. Alla delar lagerförs för snabb leverans. Modulräcke med sparklist. Häflas räcken kan enkelt förses med grindar. Häfla Modulräcke Modulräcken är ett system av räcken i fasta längder i kombinationsmöjligheter från 600 mm och uppåt. Modulräcken finns både som industriräcke och i barnsäkert utförande. Med hjälp av alla ingående komponenter, grindar, sparklist, fästen och skarvar, kan du bygga ett räcke som passar dina behov. Standardutförande är varmförzinkat och finns i olika höjder Alla delar lagerförs för snabb leverans. 11

12 Våra produkter: Gallerdurk Lättdurk Raka trappor Spiraltrappor Designade trappor Ramper Räcken Sträckmetall Garageinredningar Förrådsinredningar Staket Maskinskydd Entrégaller Takprodukter Varmförzinkning Laserskärning Plåtbearbetning Se mer på Maskinskydd tillverkas även i tätt utförande med plåt. Skyddsbur runt spiraltrappa uppbyggd av varmförzinkade maskinskyddskomponenter Rejmyre Sweden Tel Fax info@hafla.se
