ADAPTER MED HYDRAULISK LÅSNING

Transkript

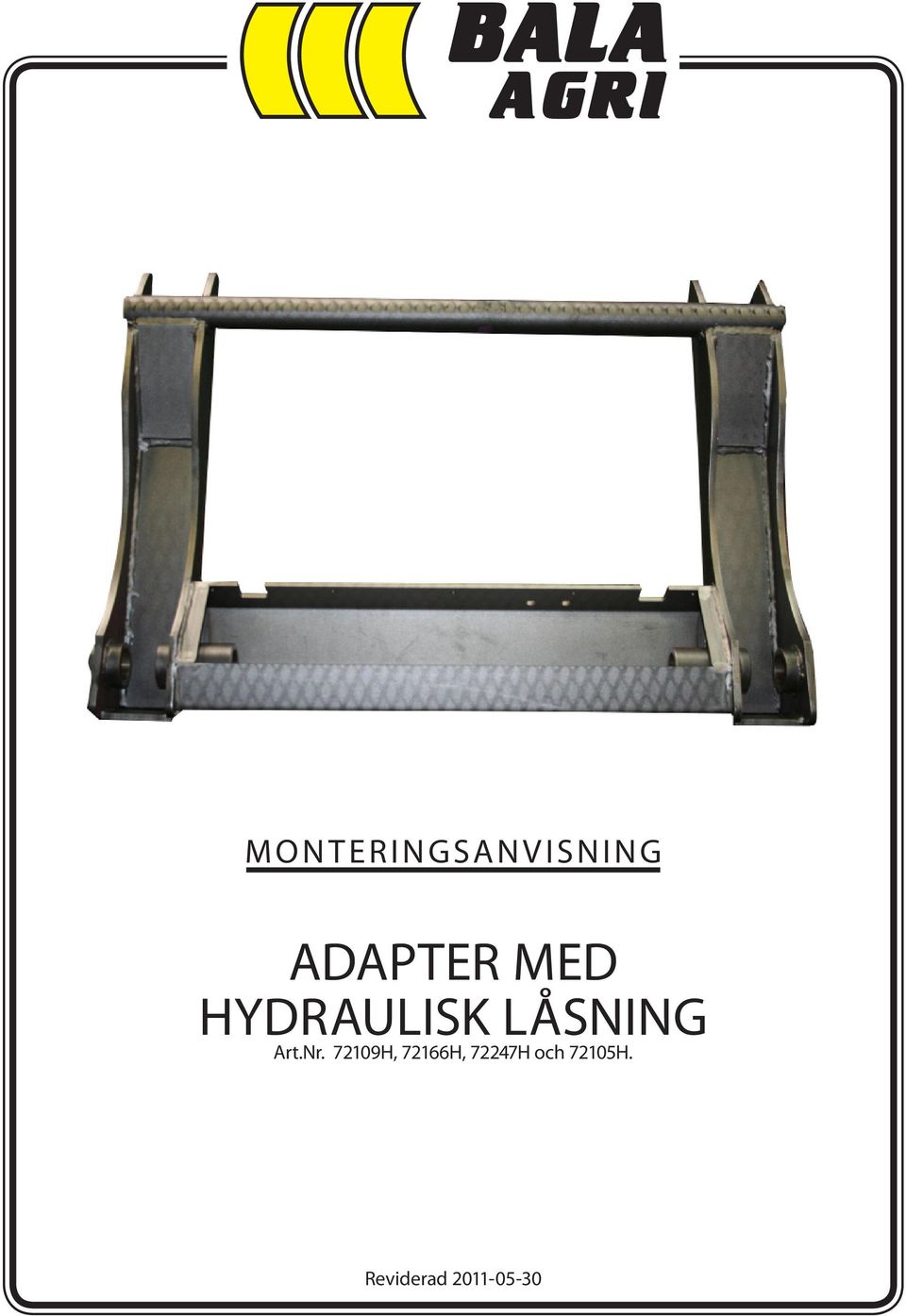

1 MONTERINGSANVISNING ADAPTER MED HYDRAULISK LÅSNING Art.Nr H, 72166H, 72247H och 72105H. Reviderad

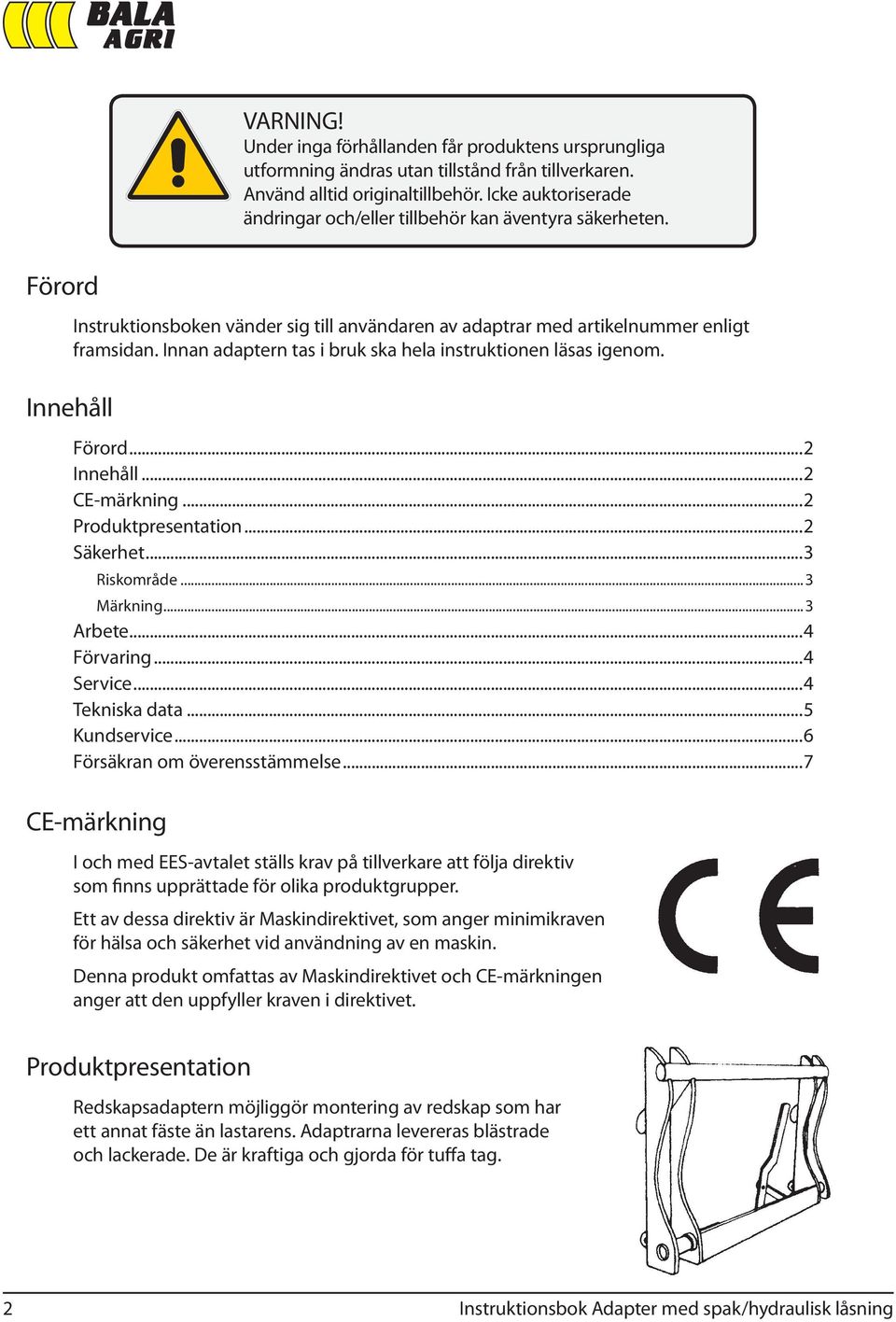

2 VARNING! Under inga förhållanden får produktens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan äventyra säkerheten. Förord Innehåll Instruktionsboken vänder sig till användaren av adaptrar med artikelnummer enligt framsidan. Innan adaptern tas i bruk ska hela instruktionen läsas igenom. Förord...2 Innehåll...2 CE-märkning...2 Produktpresentation...2 Säkerhet...3 Riskområde...3 Märkning...3 Arbete...4 Förvaring...4 Service...4 Tekniska data...5 Kundservice...6 Försäkran om överensstämmelse...7 CE-märkning I och med EES-avtalet ställs krav på tillverkare att följa direktiv som finns upprättade för olika produktgrupper. Ett av dessa direktiv är Maskindirektivet, som anger minimikraven för hälsa och säkerhet vid användning av en maskin. Denna produkt omfattas av Maskindirektivet och CE-märkningen anger att den uppfyller kraven i direktivet. Produktpresentation Redskapsadaptern möjliggör montering av redskap som har ett annat fäste än lastarens. Adaptrarna levereras blästrade och lackerade. De är kraftiga och gjorda för tuffa tag. 2 Instruktionsbok Adapter med spak/hydraulisk låsning

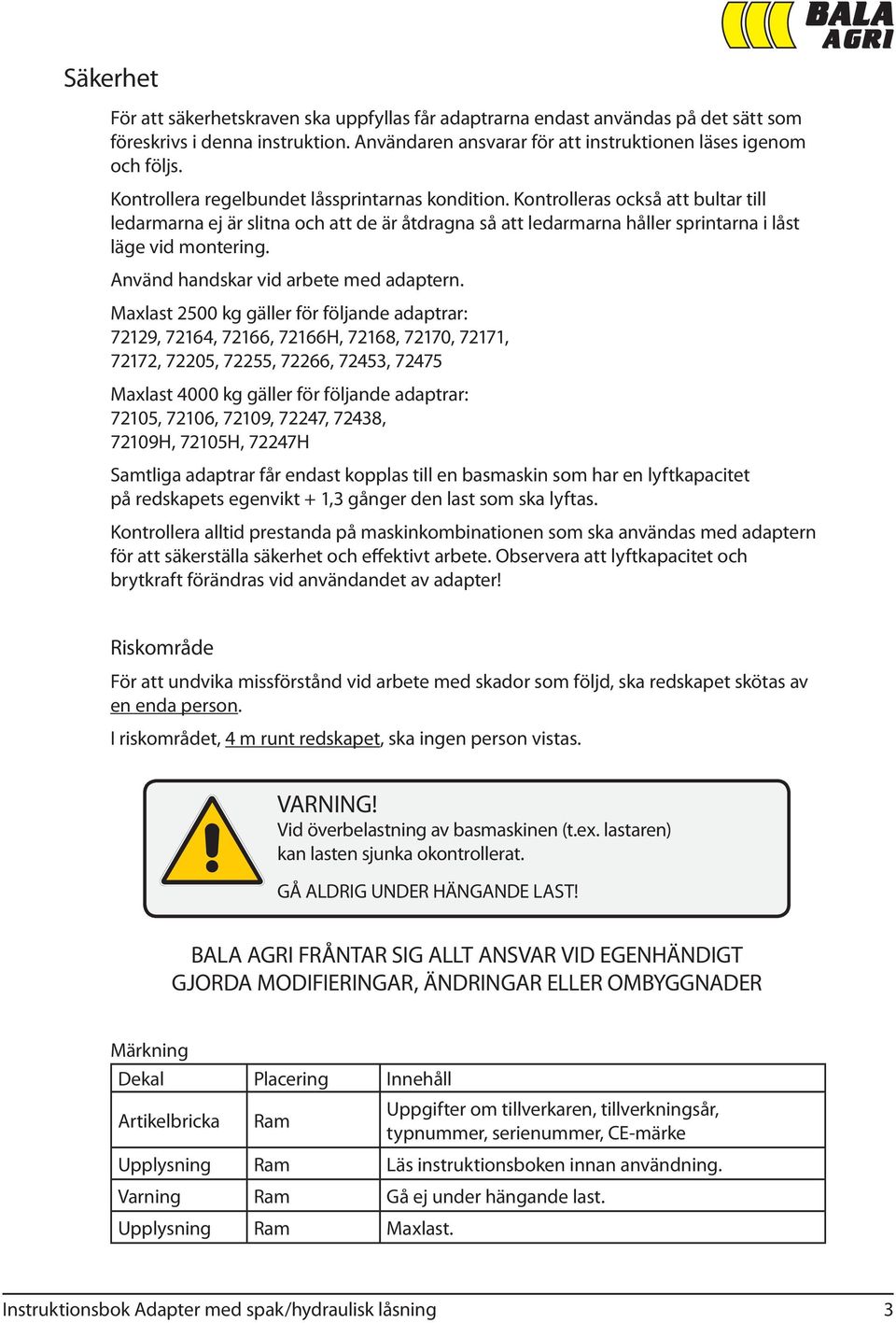

3 Säkerhet För att säkerhetskraven ska uppfyllas får adaptrarna endast användas på det sätt som föreskrivs i denna instruktion. Användaren ansvarar för att instruktionen läses igenom och följs. Kontrollera regelbundet låssprintarnas kondition. Kontrolleras också att bultar till ledarmarna ej är slitna och att de är åtdragna så att ledarmarna håller sprintarna i låst läge vid montering. Använd handskar vid arbete med adaptern. Maxlast 2500 kg gäller för följande adaptrar: 72129, 72164, 72166, 72166H, 72168, 72170, 72171, 72172, 72205, 72255, 72266, 72453, Maxlast 4000 kg gäller för följande adaptrar: 72105, 72106, 72109, 72247, 72438, 72109H, 72105H, 72247H Samtliga adaptrar får endast kopplas till en basmaskin som har en lyftkapacitet på redskapets egenvikt + 1,3 gånger den last som ska lyftas. Kontrollera alltid prestanda på maskinkombinationen som ska användas med adaptern för att säkerställa säkerhet och effektivt arbete. Observera att lyftkapacitet och brytkraft förändras vid användandet av adapter! Riskområde För att undvika missförstånd vid arbete med skador som följd, ska redskapet skötas av en enda person. I riskområdet, 4 m runt redskapet, ska ingen person vistas. VARNING! Vid överbelastning av basmaskinen (t.ex. lastaren) kan lasten sjunka okontrollerat. GÅ ALDRIG UNDER HÄNGANDE LAST! BALA AGRI FRÅNTAR SIG ALLT ANSVAR VID EGENHÄNDIGT GJORDA MODIFIERINGAR, ÄNDRINGAR ELLER OMBYGGNADER Märkning Dekal Placering Innehåll Artikelbricka Ram Uppgifter om tillverkaren, tillverkningsår, typnummer, serienummer, CE-märke Upplysning Ram Läs instruktionsboken innan användning. Varning Ram Gå ej under hängande last. Upplysning Ram Maxlast. Instruktionsbok Adapter med spak/hydraulisk låsning 3

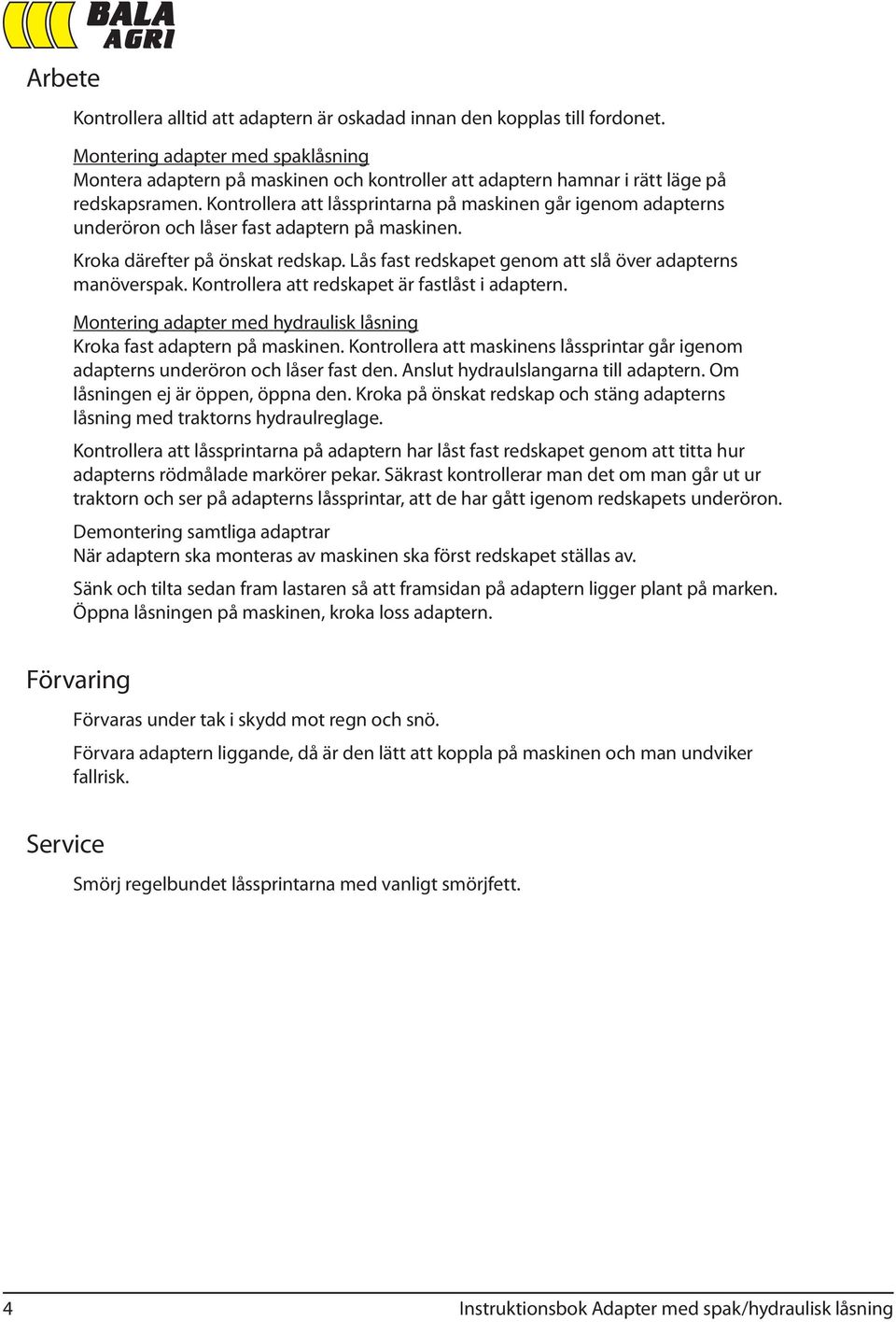

4 Arbete Kontrollera alltid att adaptern är oskadad innan den kopplas till fordonet. Montering adapter med spaklåsning Montera adaptern på maskinen och kontroller att adaptern hamnar i rätt läge på redskapsramen. Kontrollera att låssprintarna på maskinen går igenom adapterns underöron och låser fast adaptern på maskinen. Kroka därefter på önskat redskap. Lås fast redskapet genom att slå över adapterns manöverspak. Kontrollera att redskapet är fastlåst i adaptern. Montering adapter med hydraulisk låsning Kroka fast adaptern på maskinen. Kontrollera att maskinens låssprintar går igenom adapterns underöron och låser fast den. Anslut hydraulslangarna till adaptern. Om låsningen ej är öppen, öppna den. Kroka på önskat redskap och stäng adapterns låsning med traktorns hydraulreglage. Kontrollera att låssprintarna på adaptern har låst fast redskapet genom att titta hur adapterns rödmålade markörer pekar. Säkrast kontrollerar man det om man går ut ur traktorn och ser på adapterns låssprintar, att de har gått igenom redskapets underöron. Demontering samtliga adaptrar När adaptern ska monteras av maskinen ska först redskapet ställas av. Sänk och tilta sedan fram lastaren så att framsidan på adaptern ligger plant på marken. Öppna låsningen på maskinen, kroka loss adaptern. Förvaring Service Förvaras under tak i skydd mot regn och snö. Förvara adaptern liggande, då är den lätt att koppla på maskinen och man undviker fallrisk. Smörj regelbundet låssprintarna med vanligt smörjfett. 4 Instruktionsbok Adapter med spak/hydraulisk låsning

5 Adapter med hydraulisk låsning reservdelslista Nr St Namn Art.Nr 1 2 Segerring Markörhållare Spårring Sprintplupp 5 2 Säkringsring Tredobricka Adapter Skottgenomgång Bult M Markör Smörjnippel M Hydraulslang Hydraulslang 300 Instruktionsbok Adapter med spak/hydraulisk låsning 5

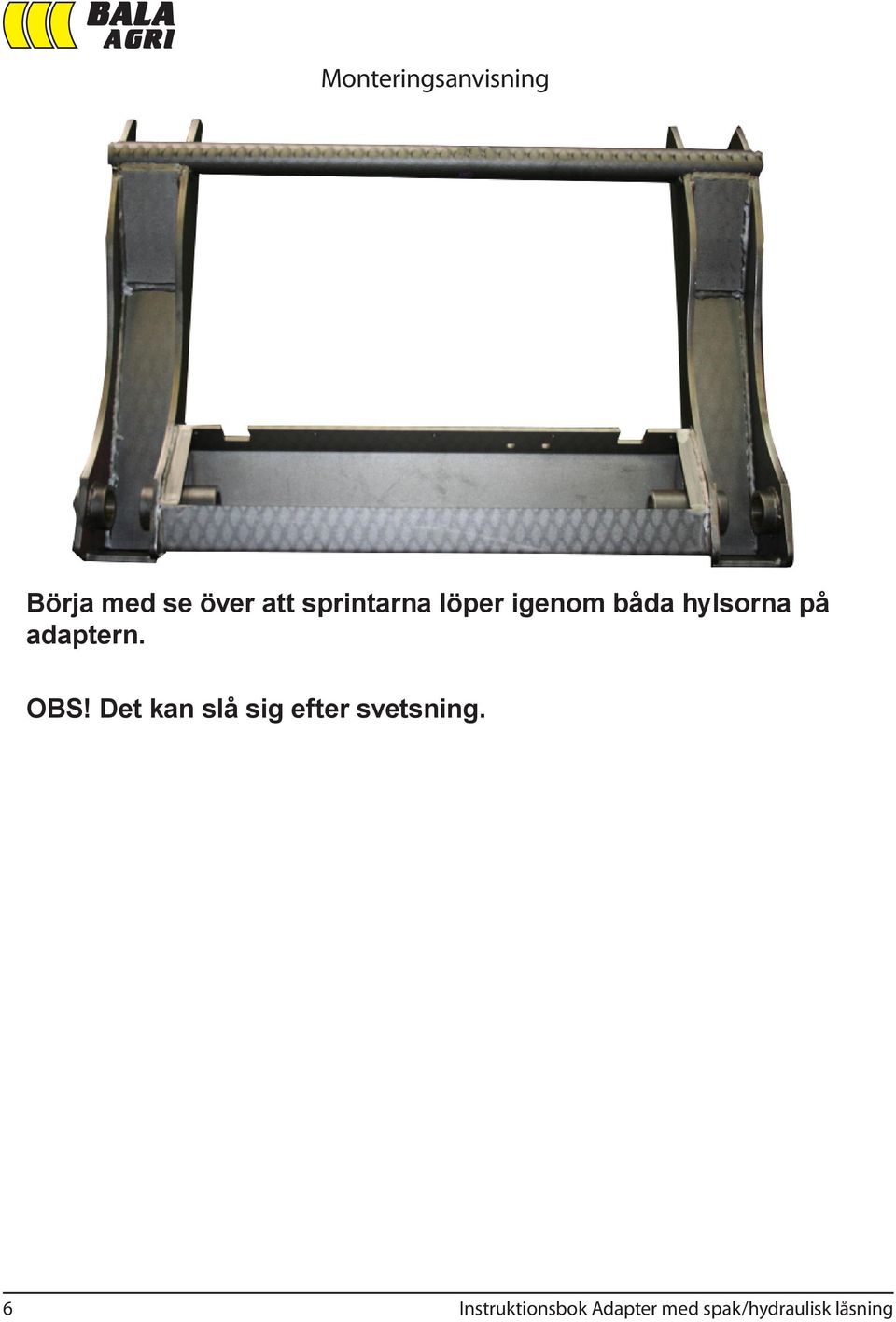

6 Monteringsanvisning Börja med se över att sprintarna löper igenom båda hylsorna på adaptern. OBS! Det kan slå sig efter svetsning. 6 Instruktionsbok Adapter med spak/hydraulisk låsning

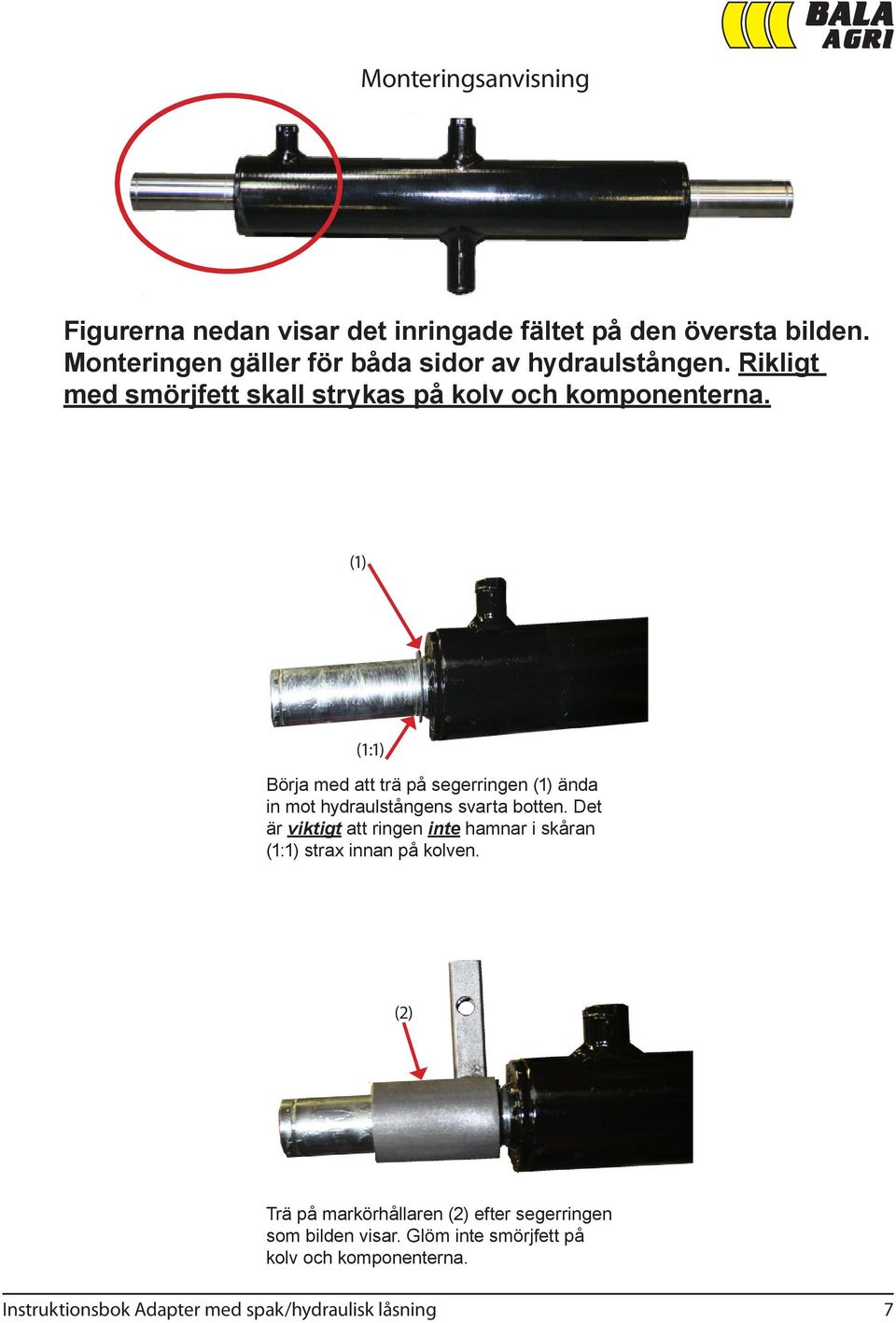

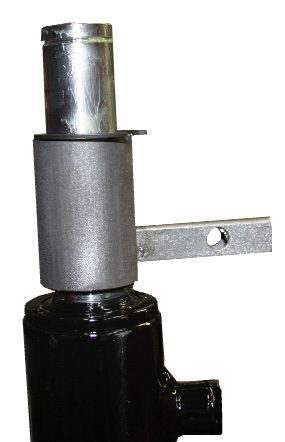

7 Monteringsanvisning Figurerna nedan visar det inringade fältet på den översta bilden. Monteringen gäller för båda sidor av hydraulstången. Rikligt med smörjfett skall strykas på kolv och komponenterna. (1) (1:1) Börja med att trä på segerringen (1) ända in mot hydraulstångens svarta botten. Det är viktigt att ringen inte hamnar i skåran (1:1) strax innan på kolven. (2) Trä på markörhållaren (2) efter segerringen som bilden visar. Glöm inte smörjfett på kolv och komponenterna. Instruktionsbok Adapter med spak/hydraulisk låsning 7

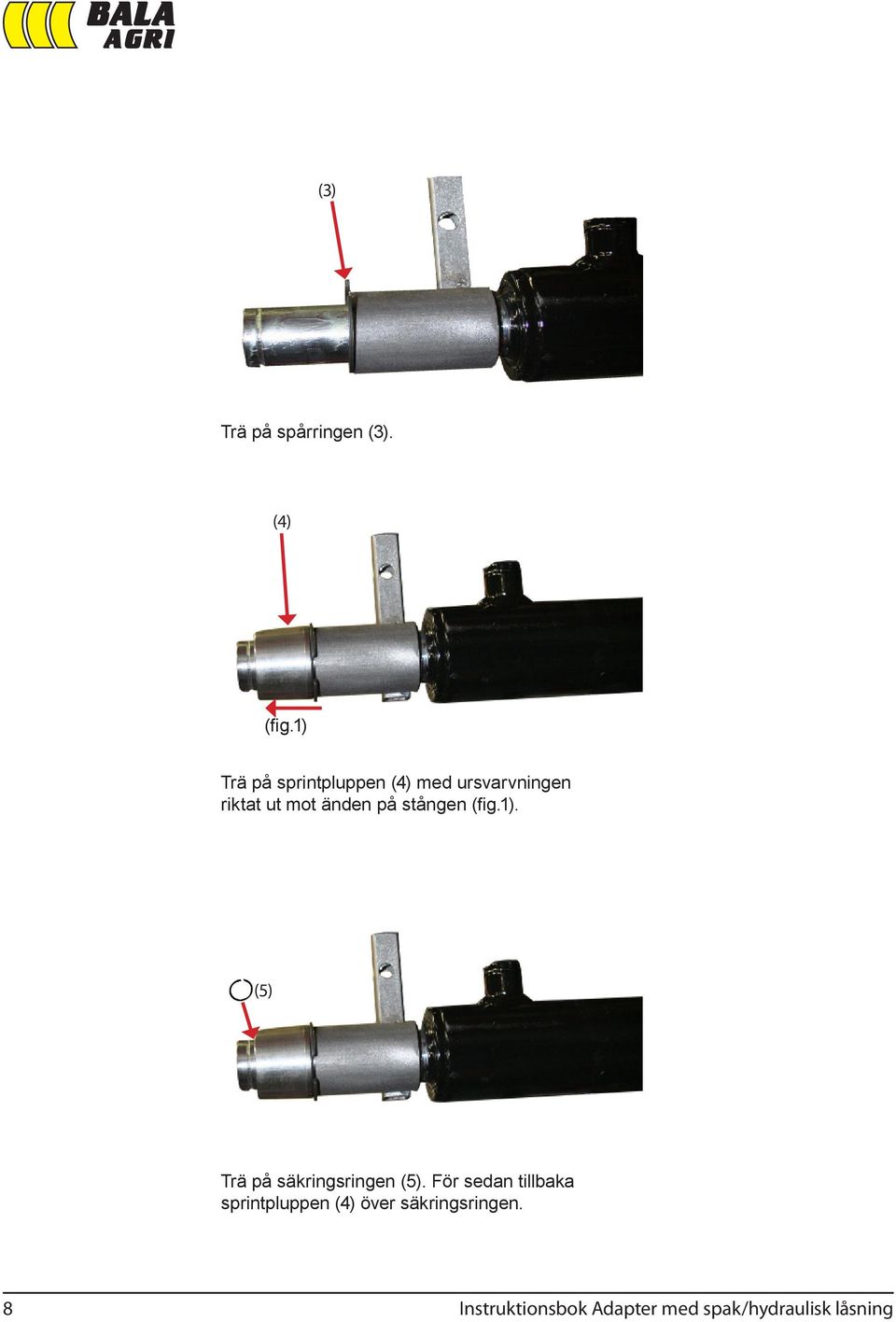

8 (3) Trä på spårringen (3). (4) (fig.1) Trä på sprintpluppen (4) med ursvarvningen riktat ut mot änden på stången (fig.1). (5) Trä på säkringsringen (5). För sedan tillbaka sprintpluppen (4) över säkringsringen. 8 Instruktionsbok Adapter med spak/hydraulisk låsning

9 (1) Sprint För in sprinten (1) i hålet på adaptern, (fig 1). Glöm ej smörjfett både in och utvändigt på sprinten (Fig 1) (2) Använd en träkloss (2) eller liknande föremål som stöd mot sprintens spets när du sedan för in hydraulstången inuti sprinten. Se bild på nästa sida. Instruktionsbok Adapter med spak/hydraulisk låsning 9

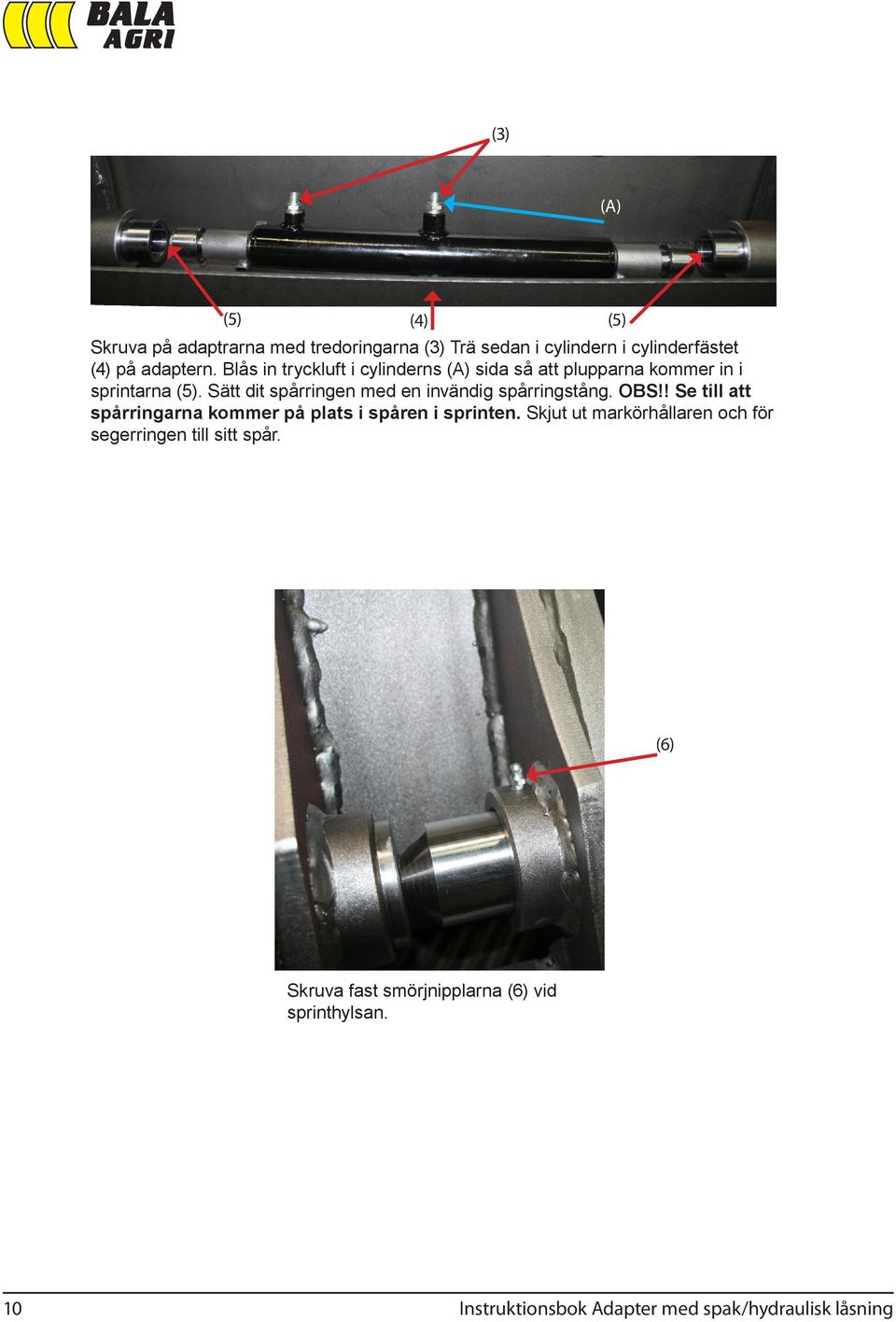

10 (3) (A) (5) (4) (5) Skruva på adaptrarna med tredoringarna (3) Trä sedan i cylindern i cylinderfästet (4) på adaptern. Blås in tryckluft i cylinderns (A) sida så att plupparna kommer in i sprintarna (5). Sätt dit spårringen med en invändig spårringstång. OBS!! Se till att spårringarna kommer på plats i spåren i sprinten. Skjut ut markörhållaren och för segerringen till sitt spår. (6) Skruva fast smörjnipplarna (6) vid sprinthylsan. 10 Instruktionsbok Adapter med spak/hydraulisk låsning

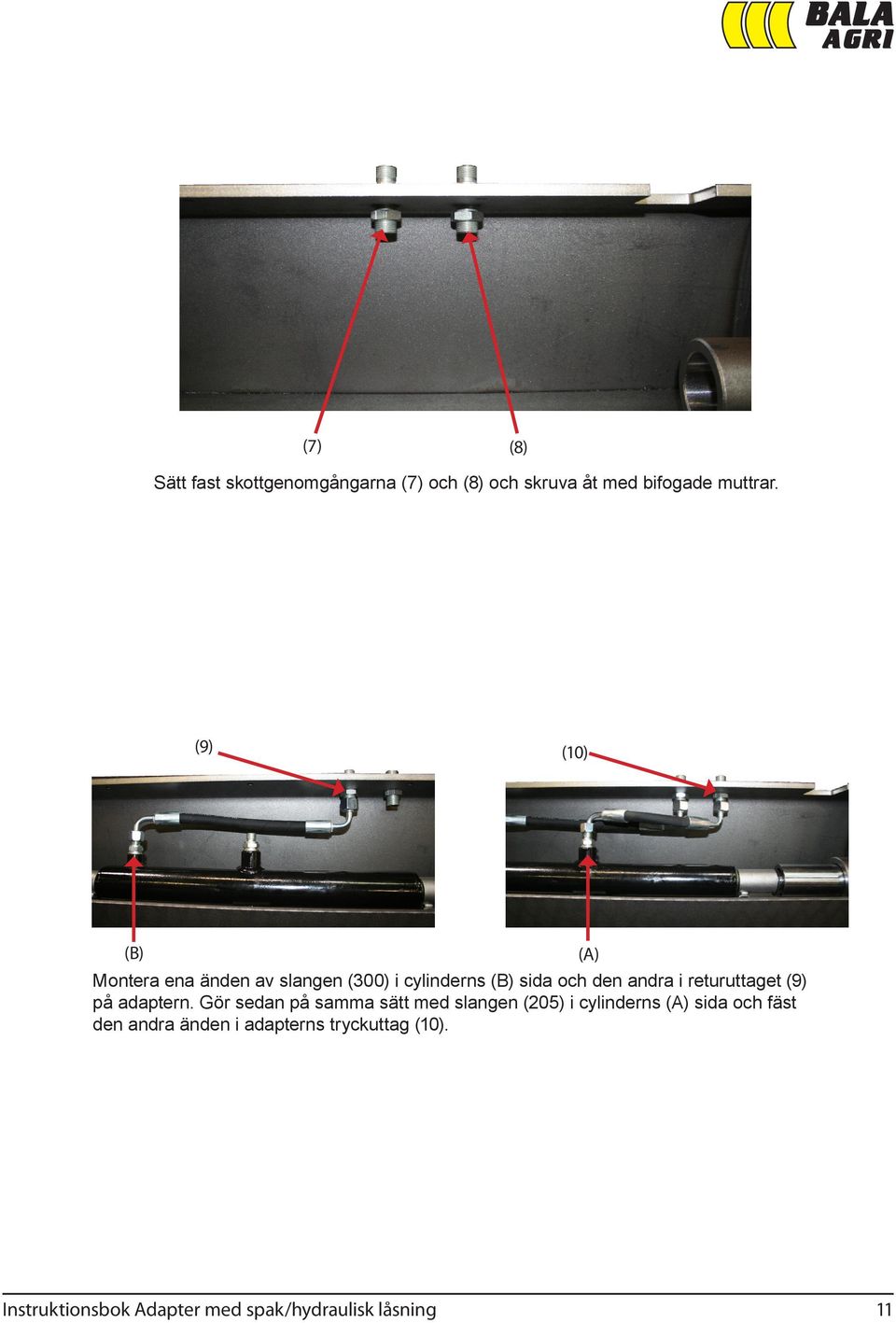

11 (7) (8) Sätt fast skottgenomgångarna (7) och (8) och skruva åt med bifogade muttrar. (9) (10) (B) Montera ena änden av slangen (300) i cylinderns (B) sida och den andra i returuttaget (9) på adaptern. Gör sedan på samma sätt med slangen (205) i cylinderns (A) sida och fäst den andra änden i adapterns tryckuttag (10). (A) Instruktionsbok Adapter med spak/hydraulisk låsning 11

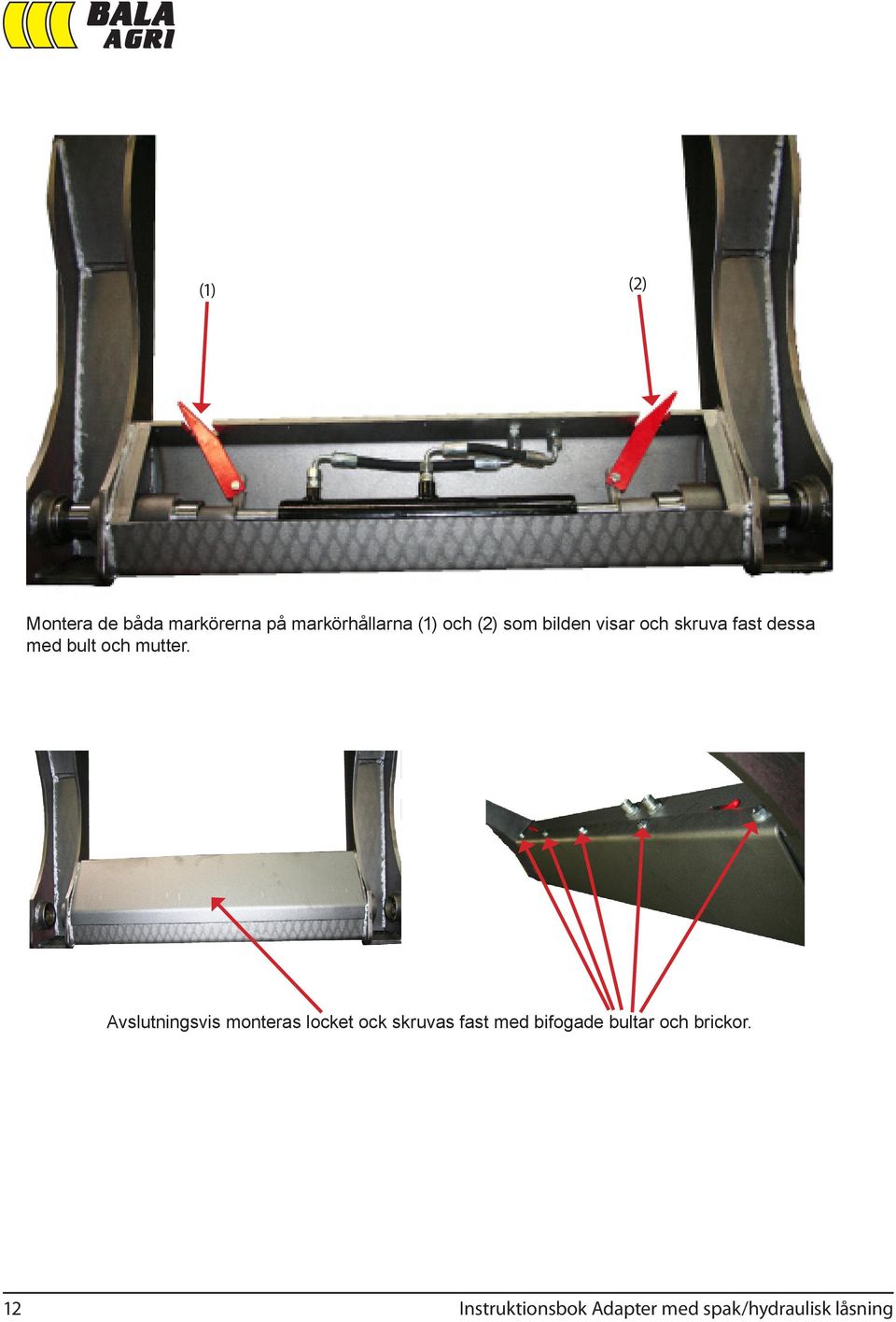

12 (1) (2) Montera de båda markörerna på markörhållarna (1) och (2) som bilden visar och skruva fast dessa med bult och mutter. Avslutningsvis monteras locket ock skruvas fast med bifogade bultar och brickor. 12 Instruktionsbok Adapter med spak/hydraulisk låsning

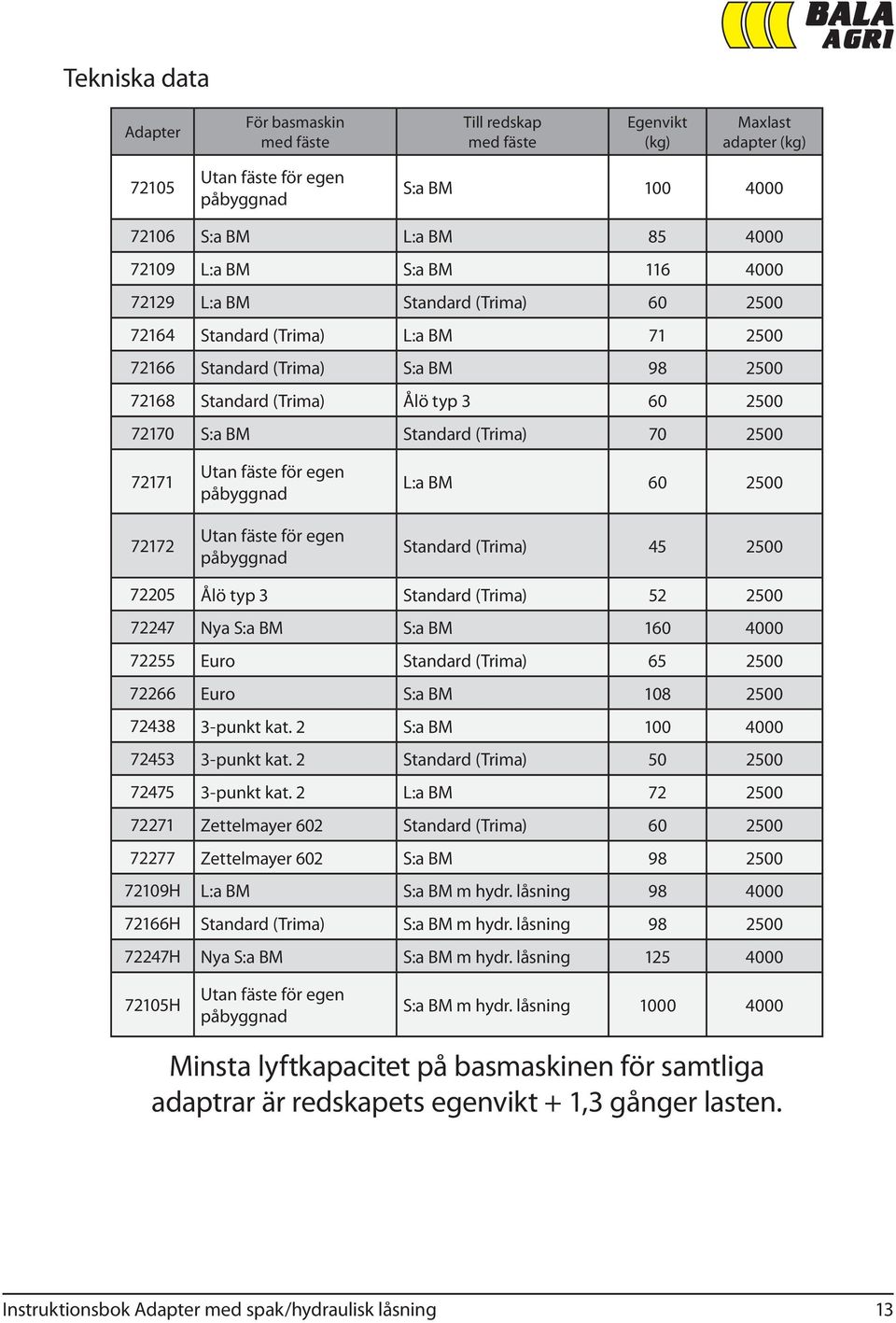

13 Tekniska data Adapter För basmaskin med fäste Till redskap med fäste Egenvikt (kg) Maxlast adapter (kg) Utan fäste för egen påbyggnad S:a BM S:a BM L:a BM L:a BM S:a BM L:a BM Standard (Trima) Standard (Trima) L:a BM Standard (Trima) S:a BM Standard (Trima) Ålö typ S:a BM Standard (Trima) Utan fäste för egen påbyggnad Utan fäste för egen påbyggnad L:a BM Standard (Trima) Ålö typ 3 Standard (Trima) Nya S:a BM S:a BM Euro Standard (Trima) Euro S:a BM punkt kat. 2 S:a BM punkt kat. 2 Standard (Trima) punkt kat. 2 L:a BM Zettelmayer 602 Standard (Trima) Zettelmayer 602 S:a BM H L:a BM S:a BM m hydr. låsning H Standard (Trima) S:a BM m hydr. låsning H Nya S:a BM S:a BM m hydr. låsning H Utan fäste för egen påbyggnad S:a BM m hydr. låsning Minsta lyftkapacitet på basmaskinen för samtliga adaptrar är redskapets egenvikt + 1,3 gånger lasten. Instruktionsbok Adapter med spak/hydraulisk låsning 13

14 Kundservice Ni är alltid välkomna att kontakta er återförsäljare eller oss på BALA Agri om ni har synpunkter eller frågor om våra produkter. Så här kontaktar ni oss på BALA Agri: Adress BALA Agri AB Stallgatan NOSSEBRO Telefon Telefax E-post Hemsida info@balaagri.se I vår strävan att ständigt förbättra produkterna förbehåller vi oss rätten att när som helst och utan föregående meddelande ändra konstruktion och specifikationer. 14 Instruktionsbok Adapter med spak/hydraulisk låsning

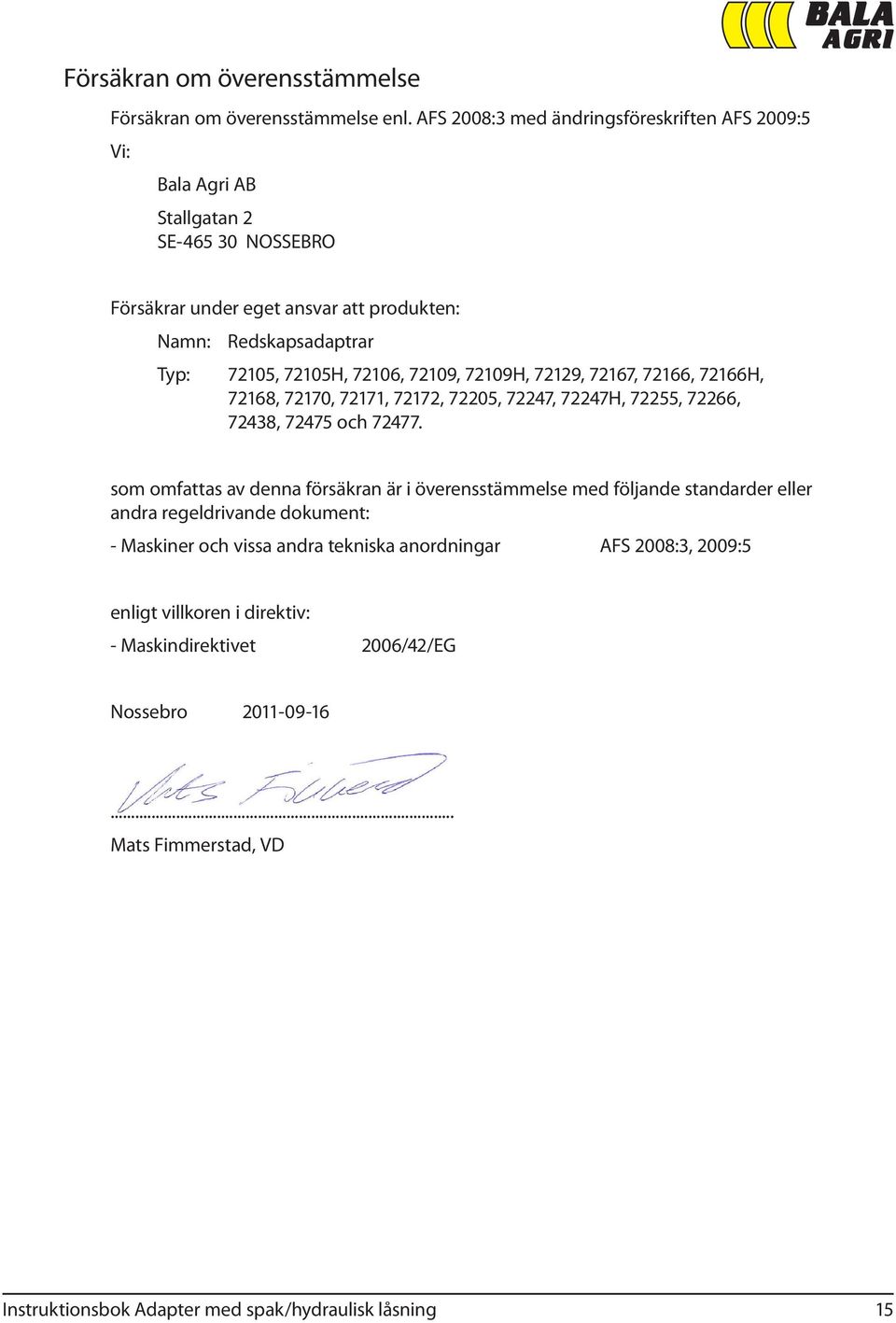

15 Försäkran om överensstämmelse Försäkran om överensstämmelse enl. AFS 2008:3 med ändringsföreskriften AFS 2009:5 Vi: Bala Agri AB Stallgatan 2 SE NOSSEBRO Försäkrar under eget ansvar att produkten: Namn: Redskapsadaptrar Typ: 72105, 72105H, 72106, 72109, 72109H, 72129, 72167, 72166, 72166H, 72168, 72170, 72171, 72172, 72205, 72247, 72247H, 72255, 72266, 72438, och som omfattas av denna försäkran är i överensstämmelse med följande standarder eller andra regeldrivande dokument: - Maskiner och vissa andra tekniska anordningar AFS 2008:3, 2009:5 enligt villkoren i direktiv: - Maskindirektivet 2006/42/EG Nossebro Mats Fimmerstad, VD Instruktionsbok Adapter med spak/hydraulisk låsning 15

16 Bala Agri AB, Stallgatan 2, SE Nossebro, Sweden Telephone +46(0) Telefax +46(0) Webb: (gäller endast återförsäljare) I vår strävan att ständigt förbättra produkterna förbehåller tillverkaren sig rätten att när som helst och utan föregående meddelande ändra konstruktioner och specifikationer. Alla fakta avser produkter i svenskt utförande. Tryckt och producerad av Bala Agri AB Copyright 2011, Bala Agri AB
