1 Anvisningsnr Version Art. nr Sänkningssats Sida 1 / 12

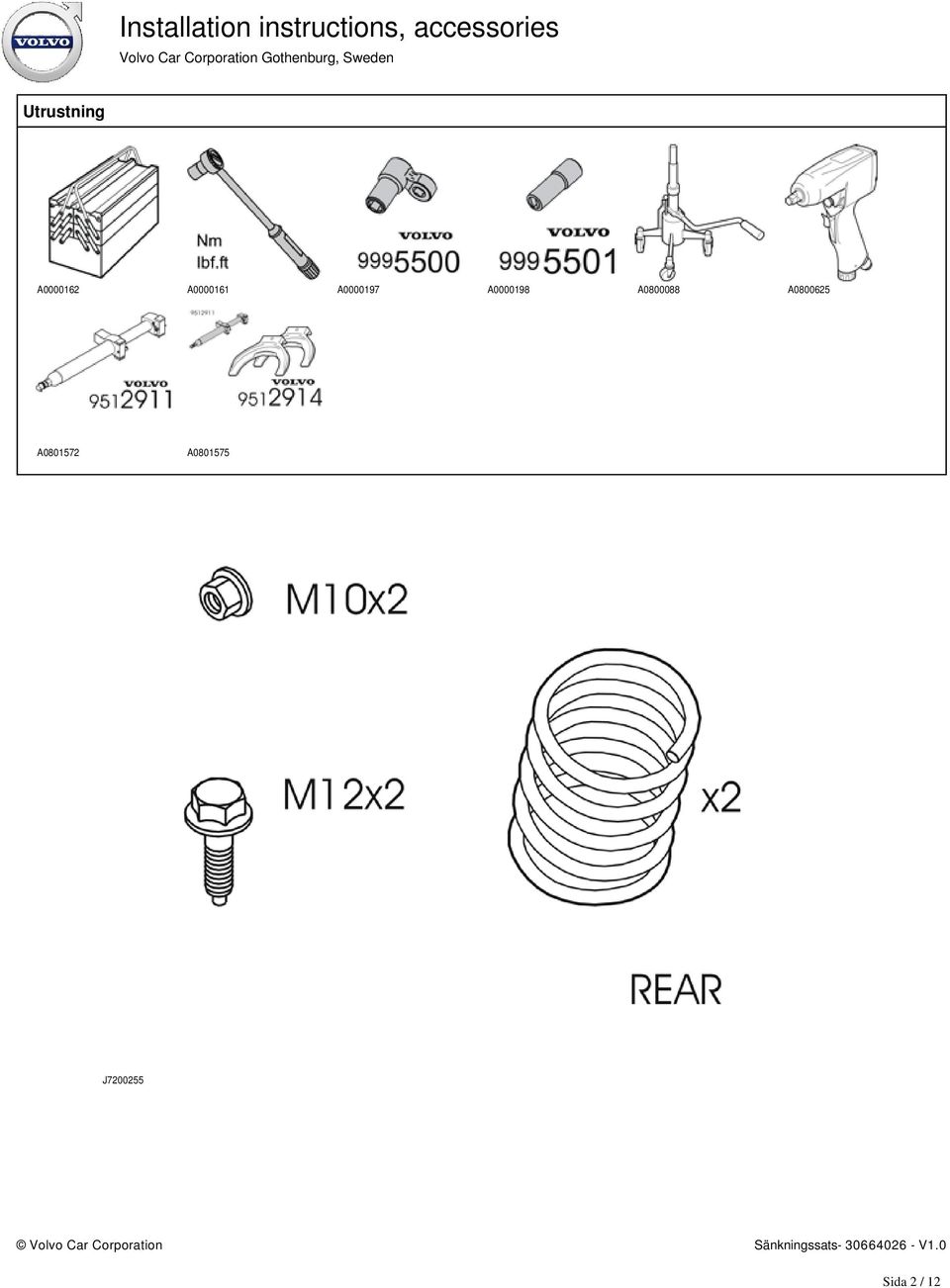

2 Utrustning A A A A A A A A J Sida 2 / 12

3 J Sida 3 / 12

4 INLEDNING Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Ditsättning av sänkningssats, fram 1 Ditsättning av sänkningssats, fram Hissa upp bilen. Ta bort framhjulet. Ta bort skruven (1). Tryck in drivaxeln en bit. J Ta bort muttern till hjulspindelns kulled. Sida 4 / 12

5 J Lossa kulleden från länkarmen. Använd verktyg (art.nr ). J Dra kulleden ur hjulspindeln. Använd verktyg (art.nr ). J Ta bort bromsslangen från konsolen på fjäderbenet. Ta bort de två skruvarna till bromsoket. Häng upp oket på lämpligt sätt så att bromsslangen inte skadas. Sida 5 / 12

6 J Dra ut drivaxeln från navet och häng upp den på lämpligt vis. Häng upp hjulspindeln på kulleden och sätt dit muttern löst. Använd verktyg (art.nr ). 7 Ta bort: muttern till krängningshämmarlänken. konsolen till ABS-sensorn. krängningshämmarlänken. J Ta bort skruven i hjulspindeln. Vidga spåret i hjulspindeln. Använd verktyg (art.nr ). Sätt dit det med de flata sidorna i längsled med spåret och vrid 45. Knacka försiktigt hjulspindeln nedåt med en kopparklubba och bryt ned länkarmen med verktyg (art.nr ) så att spindeln släpper från fjäderbenet. J Ta bort: de tre skruvarna Sida 6 / 12

7 fjäderbenet. J A Bild A Avlasta fjädersätet med hydraulverktyg (art.nr ) tillsammans med klor (art.nr ). Ta bort: muttern på stötdämparen. Använd hylsa (art.nr ) och Torx-hylsa som mothåll. fjädersätet gummibufferten med damask fjädern. 10B J Obs! Notera angreppsläget på fjädern för lättare montering av ny. Bild B Obs! Se till att fjädersätet och stötdämparlagringen inte delar sig. Lagret består av lösa kulor i en ram och ramlar ut vid delning. J Kontrollera att stötdämparlagring /fjädersäte (1), gummibuffert (2) och damask (3) är fria från skador. Byt ut vid behov. Sida 7 / 12

8 J Pressa ihop den nya fjädern. Använd hydraulverktyg (art.nr ) tillsammans med klor (art.nr ). Sätt dit: fjädern gummibufferten med damask fjädersätet muttern (M12). Använd hylsa (art.nr ) och Torx-hylsa som mothåll. Momentdrag med 50 Nm (37 lbf.ft.). J Obs! Se till att fjädersätets markering står mitt för fjäderbenets styrning vid ditsättning av fjädern. 13 Sätt tillbaka fjäderbenet i karossen med nya skruvar. Åtdragningsmoment 30 Nm (22 lbf.ft.). Sätt tillbaka hjulspindeln på fjäderbenet. Ta bort verktyg (art.nr ). Se punkt 8. Sätt dit ny skruv i hjulspindeln. Åtdragningsmoment 90 Nm (66 lbf.ft.). Ta bort muttern från kulleden och tryck ned länkarmen med verktyg (art.nr ). Se punkt 4. Sätt tillbaka: drivaxeln med ny skruv. Åtdragningsmoment 35 Nm (26 lbf.ft.) + vinkeldragning 90. kulleden i hjulspindeln. Använd verktyg (art.nr ). Sida 8 / 12

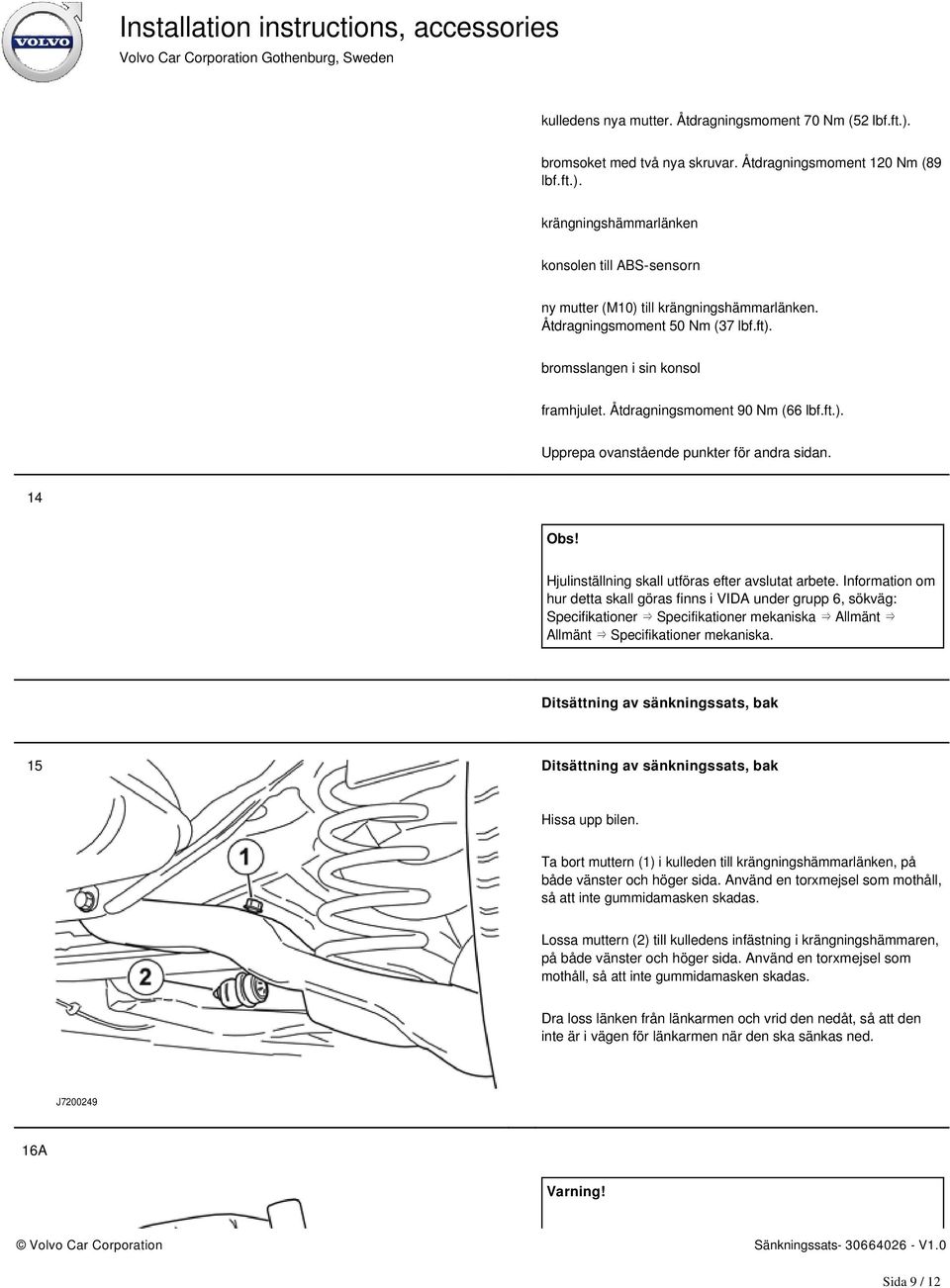

9 kulledens nya mutter. Åtdragningsmoment 70 Nm (52 lbf.ft.). bromsoket med två nya skruvar. Åtdragningsmoment 120 Nm (89 lbf.ft.). krängningshämmarlänken konsolen till ABS-sensorn ny mutter (M10) till krängningshämmarlänken. Åtdragningsmoment 50 Nm (37 lbf.ft). bromsslangen i sin konsol framhjulet. Åtdragningsmoment 90 Nm (66 lbf.ft.). Upprepa ovanstående punkter för andra sidan. 14 Obs! Hjulinställning skall utföras efter avslutat arbete. Information om hur detta skall göras finns i VIDA under grupp 6, sökväg: Specifikationer Specifikationer mekaniska Allmänt Allmänt Specifikationer mekaniska. Ditsättning av sänkningssats, bak 15 Ditsättning av sänkningssats, bak Hissa upp bilen. Ta bort muttern (1) i kulleden till krängningshämmarlänken, på både vänster och höger sida. Använd en torxmejsel som mothåll, så att inte gummidamasken skadas. Lossa muttern (2) till kulledens infästning i krängningshämmaren, på både vänster och höger sida. Använd en torxmejsel som mothåll, så att inte gummidamasken skadas. Dra loss länken från länkarmen och vrid den nedåt, så att den inte är i vägen för länkarmen när den ska sänkas ned. J A Varning! Sida 9 / 12

10 Var försiktig vid arbete med inspända fjädrar. Följ anvisningarna noggrant för att undvika personskador. Bild A Placera hylsa (art.nr ) i hålet i toppen av garagelyften, för att fixera den på undersidan av länkarmen. Bild B Pumpa upp garagelyften och styr in toppen på hylsan i mellanrummet vid länkarmsbussningen. 16B J Bild C Avlasta skruvförbandet och ta bort skruven. Sänk försiktigt ned länkarmen tills den hänger fritt. Lägg bort skruven. Ny finns i satsen. 16C J J Ta bort den gamla fjädern genom att först dra ned länkarmen, och sedan dra loss fjädern från infästningarna i karossen/länkarmen. Ta bort gummimellanlägget från den gamla fjädern. Sida 10 / 12

11 Gummimellanlägget ska användas igen. Lägg bort fjädern. Ny finns i satsen. J Sätt dit det gamla gummimellanlägget (1) på den nya fjädern. Se till att änden på fjädern hamnar mot ansatsen (2) i gummimellanlägget. D Sätt dit den nya fjädern på plats. Sätt dit garagelyften under länkarmen igen och pressa den försiktigt uppåt. Kontrollera att fjädern placerar sig riktigt i ansatsen i länkarmen och i karossen. Pressa länkarmen till rätt position. Ta ny skruv ur satsen och sätt dit den. Obs! Dra inte åt skruven hårt ännu. Bilen måste vara i normalläge då skruven dras åt. J Upprepa punkterna för den andra fjädern. 20 Sätt tillbaka krängningshämmarlänkarna till länkarmarna. Ta nya muttrar ur satsen (samtliga muttrar som tagits bort ska bytas ut). Sida 11 / 12

12 Dra fast muttrarna i krängningshämmarlänkarna till länkarmarna (1), med 50 Nm (37 lbf.ft.). Använd mothåll för att inte skada gummidamaskerna. Dra fast muttrarna i krängningshämmarlänkarna till krängningshämmaren (2), med 70 Nm (52 lbf.ft). Använd mothåll för att inte skada gummidamaskerna. Sänk ned bilen helt. J Dra fast och momentdrag de nya skruvarna i länkarmarna med 115 Nm (85 lbf.ft.). Sida 12 / 12
