1 Svesol Solceller Monteringsanvisning Montering Inkoppling Tack För att Ni köpt en Svesol anläggning. Läs denna instruktion noggrant så kan Ni få anläggningen att fungera på bästa sätt Svesol värmesystem AB 2013 Svesol Solceller Svesol värmesystem AB AB MA Solceller v02_140217

2 Att tänka på Användning Denna bruksanvisning får enbart användas för montering av material som levererats genom Svesol värmesystem AB:s försorg. Upphovsrätt Denna bruksanvisning är upphovsrättsligt skyddad av Svesol värmesystem AB. Utgivare: Svesol värmesystem AB Författare och sammanställare: Magnus Gahnold, Björn Svennbeck och Johan Vestlund Viktigt Vi anstränger oss för att allt ska vara rätt och att denna bruksanvisning ska vara lättläst. Alltnog kan fel ha smugit sig in. Notera därför följande: Fel och tekniska förändringar kan förekomma Du ansvarar för dina egna beräkningar. Följ byggnormer och andra normer. Denna bruksanvisning visar bara exempel på principer och ej kompletta lösningar. Innehåll Att tänka på... 2 Användning... 2 Upphovsrätt... 2 Viktigt... 2 Säkerhetsinstruktioner... 3 Tekniska instruktioner... 3 Monteringöversikt... 4 Placering av solceller... 5 Takankare på tegeltak Fästjärn på plåttak Stockskruvar på eternittak Fristående montage Montering profilskenor Montering solceller Inkoppling

3 Säkerhetsinstruktioner För installatörens hälsa följ gällande säkerhetsföreskrifter. För enkel montering och service rekommenderas ett avstånd på 1,5 m från takfoten och 1,2 m till taksidokant. Säkerhetslinan monteras runt skorsten eller något annat, inte i skenfästena. Följ installationsanvisningarna: Solcellerna ska sitta kvar säkert på taket och kommer att utsättas för stora krafter vid stormar och tjocka snötäcken. En kedja är inte starkare än sin svagaste länk, tänk därför på att krafterna i solcellerna och fästmaterialet även ska kunna tas upp i skruvförband, undertak, takstol och resten av byggnaden. Konsultera en byggnadsingenjör vid tveksamhet eller vid extrema snölaster. Dimensionera rätt: För bästa energiutbyte och systemfunktion följ tekniska föreskrifter och Svesols dimensioneringsråd. Tekniska instruktioner Monteringssats Monteringssats finns för att installera Svesols solceller på flera olika sorters tak, t.ex. tegelpannor, plåttak eller eternittak. Satsen kan användas på tak med lutningar på 20 och uppåt. Solcellerna kan även monteras fristående på flera olika underlag. Kontakta Svesol för mer information om de olika monteringssatserna. Planering Planera så att det går att få upp solcellerna på taket, att de ger gott utbyte och att inspektion och eventuellt underhåll kan utföras enkelt. Koppling Upp till 20 solceller kan anslutas i serie. För mer info om koppling, kontakta Svesol Värmesystem. Ordning på papper Kom ihåg att göra en bygganmälan till din kommun, tala även med ditt försäkringsbolag. OBS!! Delarna till solcellsanläggningen kan vara packade i alla kartongerna (även solcellskartongen) Så innan ni börjar montera försäkra er att alla delarna finns. (se plocklistan) 3

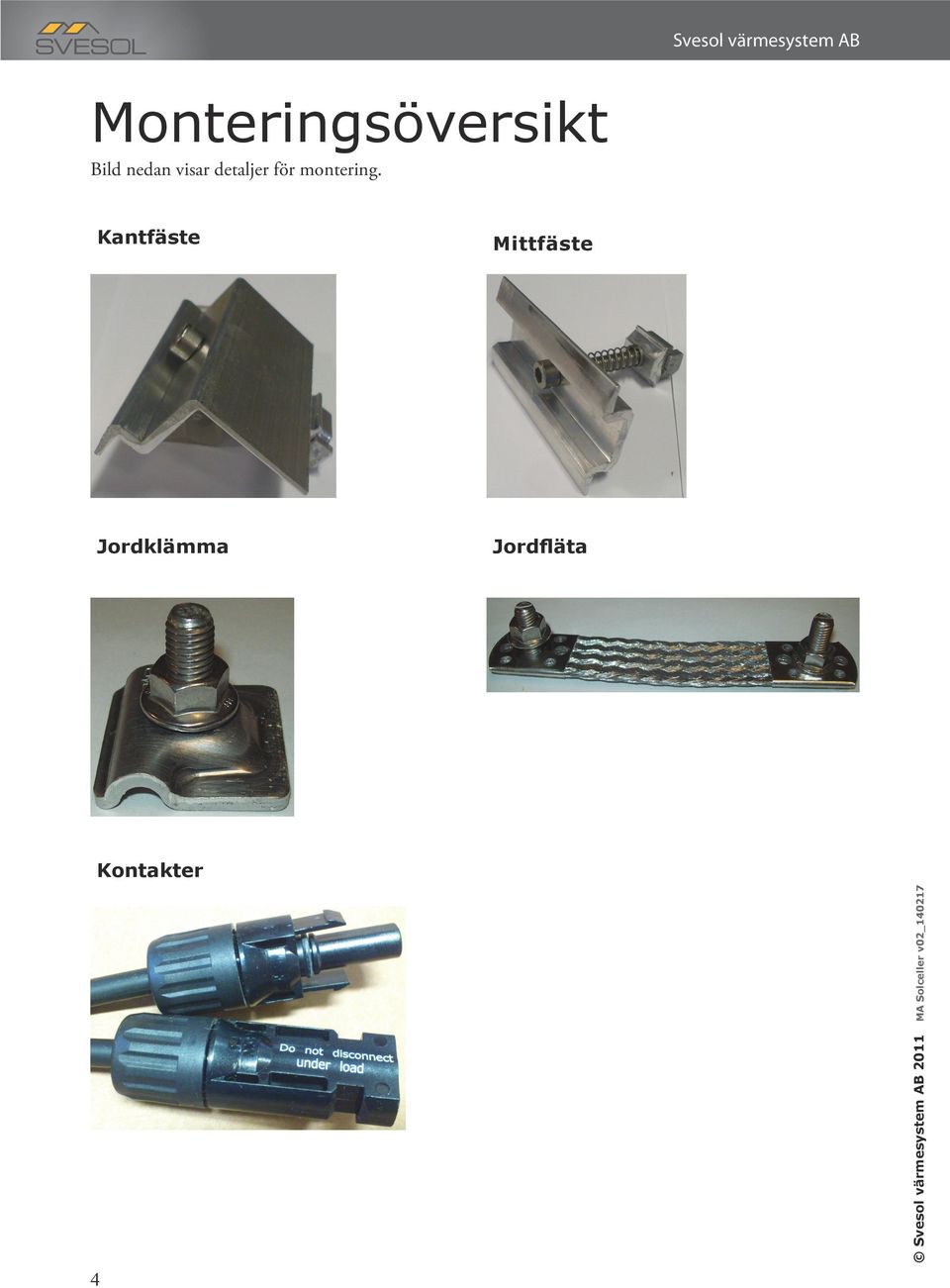

4 Monteringsöversikt Bild nedan visar detaljer för montering. Kantfäste Mittfäste Jordklämma Jordfläta Kontakter 4

5 Placering av solceller Solcellerna kan monteras både liggande och stående enligt skissen nedan! Våra standard paket levereras för stående montage! Vill ni ha liggande montage kan ni kontakta Svesol för monteringslösning.hur många solceller som kan monteras beror på växelriktaren. Man kan montera 7-20 solceller i serie TIPS Det är enklast att montera solcellerna med för ändamålet utvecklade monteringssatser Rör åt samma håll eller vända mot varandra > >

6 Takankare på tegeltak Montering oberoende av takstol Solcellerna kan placeras oberoende av takstolsplacering med dessa takankare i råspontstak, minimum 17 mm tjock. Ströläkt idealt 25 mm, minimum 15mm. Om råspont ej finnes går det att placera brädor mellan takstolarna; i brädorna monteras sedan takankare som håller i solcellerna. För att passa olika typer av taktegel är takankarna justerbara så att solcellerna kan monteras så närma taket som möjligt. 1. Frilägg undertak. Det är ofta enklast att skjuta upp tegelpannorna under ovanliggande. 2. Frilägg överallt där takankare ska placeras. 3. Om fler profilskenor upprepas punkt 2. Frilägg undertak Placera takankare 4. Fotfästet placeras så att de hamnar emellan två pannor, med mm mellanrum i höjdled. Leta efter en hålbild som medger ett montage i lagom höjd med teglet utan att teglet utsätts för ett tryck, det ska vara minst 5 mm tomrum mellan takankare och tegel. Tänk på att fotfästet ska ligga an mot undertak, så att det ej sjunker vid fastskruvning. Om ströläkt är ivägen för fäste - flytta läkten. 6 Skruva fast mellandel, fotfäste i tak 5. Skruva fast fotfästet i undertaket med 10 st ankarskruv. Skruva ihop fotfästet med mellandel med hjälp av två M10 skruvar; mellandel ska vara så justerad att teglet ligger fritt, utan att utsättas för tryck.

7 6. Montera övre del av takfästet med två M10 skruvar. Bild: Montera överdel av fäste 7. Montera M8 T-spårskruv i passande hål Bild: montera T-skruv 8. Markera plats på tegelpanna för ev, urtag Bild markera för uttag i takpanna Bild: Slipa ur enligt markering Bild: Kontrollera att urtag i tegelpanna passar 9. Slipa ur i underkant av panna. 10. Tegelpannan skall helst ligga plant utan att rida på fästet. 7

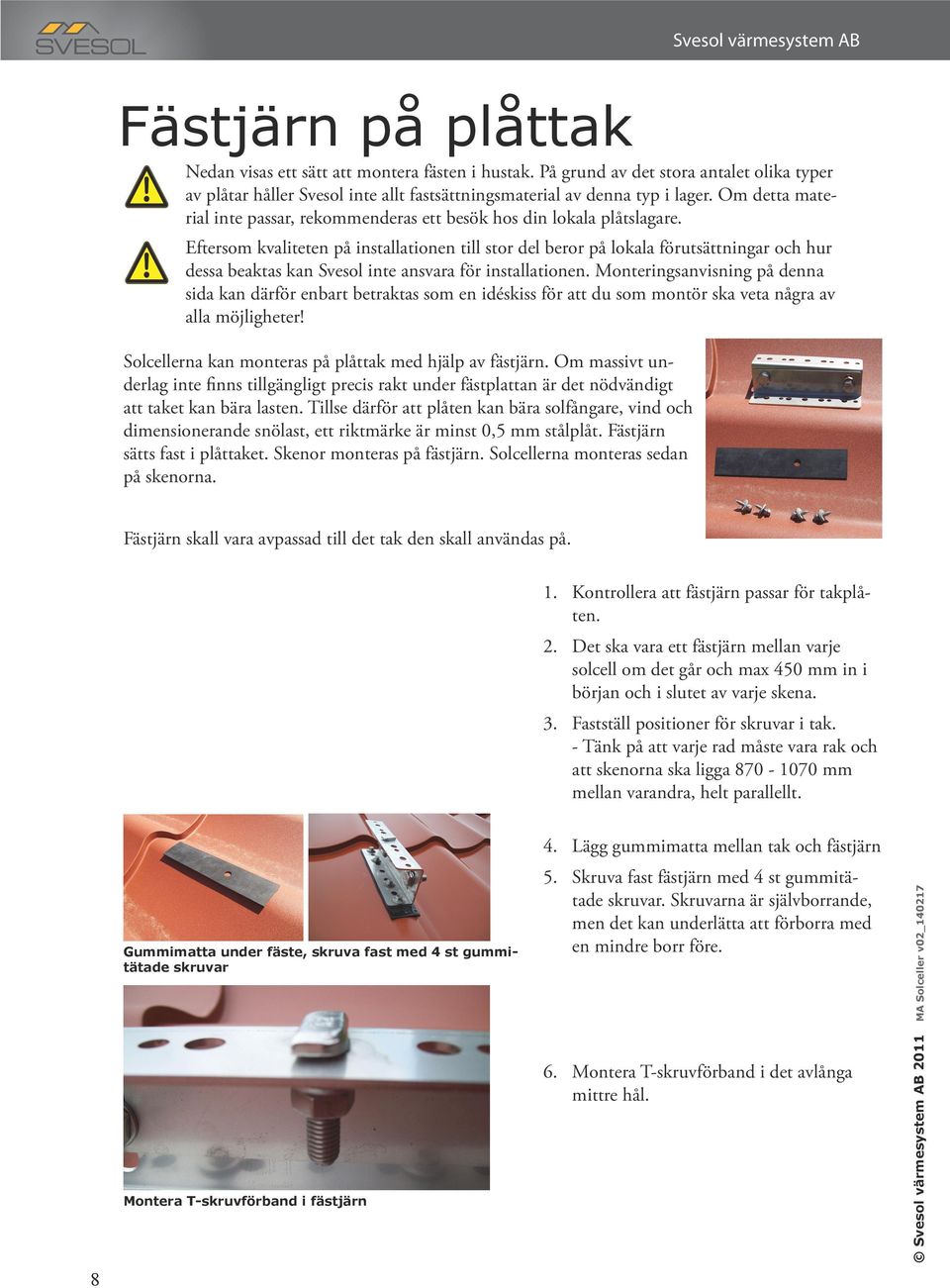

8 Fästjärn på plåttak Nedan visas ett sätt att montera fästen i hustak. På grund av det stora antalet olika typer av plåtar håller Svesol inte allt fastsättningsmaterial av denna typ i lager. Om detta material inte passar, rekommenderas ett besök hos din lokala plåtslagare. Eftersom kvaliteten på installationen till stor del beror på lokala förutsättningar och hur dessa beaktas kan Svesol inte ansvara för installationen. Monteringsanvisning på denna sida kan därför enbart betraktas som en idéskiss för att du som montör ska veta några av alla möjligheter! Solcellerna kan monteras på plåttak med hjälp av fästjärn. Om massivt underlag inte finns tillgängligt precis rakt under fästplattan är det nödvändigt att taket kan bära lasten. Tillse därför att plåten kan bära solfångare, vind och dimensionerande snölast, ett riktmärke är minst 0,5 mm stålplåt. Fästjärn sätts fast i plåttaket. Skenor monteras på fästjärn. Solcellerna monteras sedan på skenorna. Fästjärn skall vara avpassad till det tak den skall användas på. 1. Kontrollera att fästjärn passar för takplåten. 2. Det ska vara ett fästjärn mellan varje solcell om det går och max 450 mm in i början och i slutet av varje skena. 3. Fastställ positioner för skruvar i tak. - Tänk på att varje rad måste vara rak och att skenorna ska ligga mm mellan varandra, helt parallellt. 4. Lägg gummimatta mellan tak och fästjärn 8 Gummimatta under fäste, skruva fast med 4 st gummitätade skruvar Montera T-skruvförband i fästjärn 5. Skruva fast fästjärn med 4 st gummitätade skruvar. Skruvarna är självborrande, men det kan underlätta att förborra med en mindre borr före. 6. Montera T-skruvförband i det avlånga mittre hål.

9 Alternativ montering på TP-plåt HDC skenorna kan monteras direkt på plåttaket med för avseendet passande klackar! Resultatet blir enligt bilden, en mycket slimm montering. Vid användande av TR-fix skena skruvas skenan i plåtnockarna med min 400mm mellanrum. ( samma gäller för HDC med klackar ) Har ni exepelvis 150mm mellan plåtnockarna, sätts skruvarna med 450mm mellanrum. Vill ni skruva tätare behöver ni rekvirera mera gummitätningar och skruv! 9

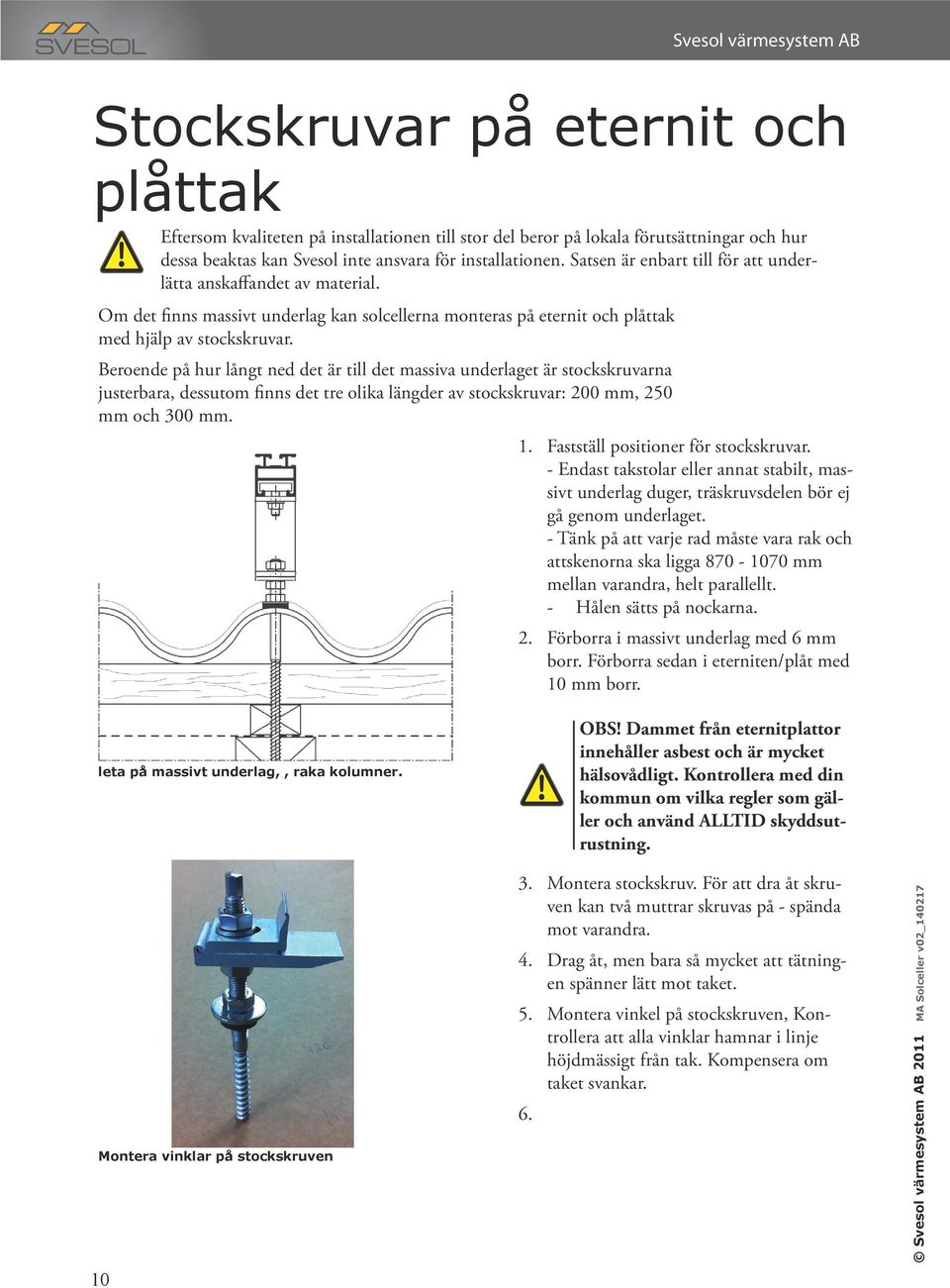

10 Stockskruvar på eternit och plåttak Eftersom kvaliteten på installationen till stor del beror på lokala förutsättningar och hur dessa beaktas kan Svesol inte ansvara för installationen. Satsen är enbart till för att underlätta anskaffandet av material. Om det finns massivt underlag kan solcellerna monteras på eternit och plåttak med hjälp av stockskruvar. Beroende på hur långt ned det är till det massiva underlaget är stockskruvarna justerbara, dessutom finns det tre olika längder av stockskruvar: 200 mm, 250 mm och 300 mm. 1. Fastställ positioner för stockskruvar. - Endast takstolar eller annat stabilt, massivt underlag duger, träskruvsdelen bör ej gå genom underlaget. - Tänk på att varje rad måste vara rak och attskenorna ska ligga mm mellan varandra, helt parallellt. - Hålen sätts på nockarna. 2. Förborra i massivt underlag med 6 mm borr. Förborra sedan i eterniten/plåt med 10 mm borr. leta på massivt underlag,, raka kolumner. OBS! Dammet från eternitplattor innehåller asbest och är mycket hälsovådligt. Kontrollera med din kommun om vilka regler som gäller och använd ALLTID skyddsutrustning. Montera vinklar på stockskruven Montera stockskruv. För att dra åt skruven kan två muttrar skruvas på - spända mot varandra. 4. Drag åt, men bara så mycket att tätningen spänner lätt mot taket. 5. Montera vinkel på stockskruven, Kontrollera att alla vinklar hamnar i linje höjdmässigt från tak. Kompensera om taket svankar. 6.

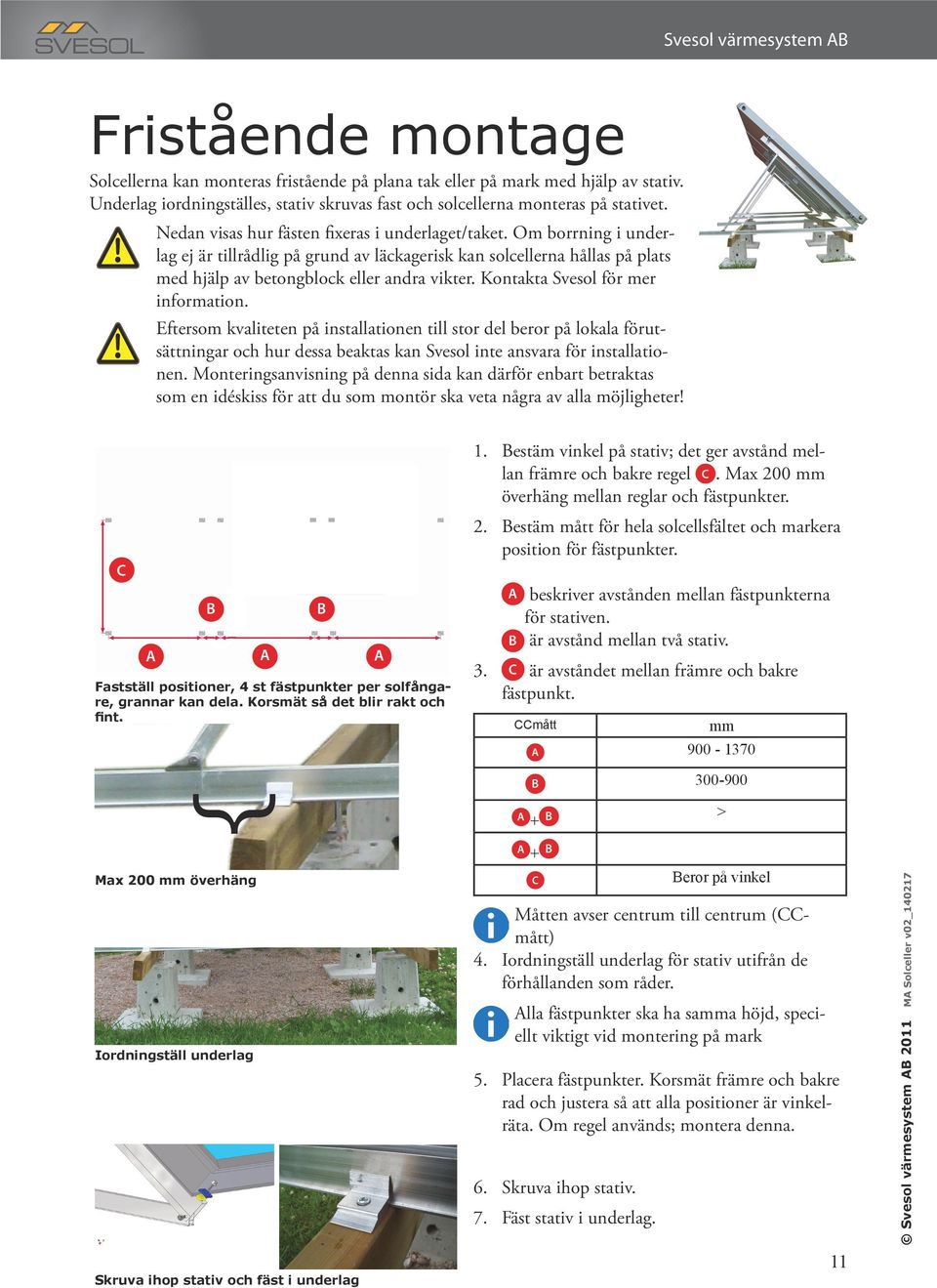

11 Fristående montage Solcellerna kan monteras fristående på plana tak eller på mark med hjälp av stativ. Underlag iordningställes, stativ skruvas fast och solcellerna monteras på stativet. Nedan visas hur fästen fixeras i underlaget/taket. Om borrning i underlag ej är tillrådlig på grund av läckagerisk kan solcellerna hållas på plats med hjälp av betongblock eller andra vikter. Kontakta Svesol för mer information. Eftersom kvaliteten på installationen till stor del beror på lokala förutsättningar och hur dessa beaktas kan Svesol inte ansvara för installationen. Monteringsanvisning på denna sida kan därför enbart betraktas som en idéskiss för att du som montör ska veta några av alla möjligheter! C A B A B 13.1 Fastställ positioner, 4 st fästpunkter per solfångare, grannar kan dela. Korsmät så det blir rakt och fint. } A 1. Bestäm vinkel på stativ; det ger avstånd mellan främre och bakre regel C. Max 200 mm överhäng mellan reglar och fästpunkter. 2. Bestäm mått för hela solcellsfältet och markera position för fästpunkter. A beskriver avstånden mellan fästpunkterna för stativen. B är avstånd mellan två stativ. 3. C är avståndet mellan främre och bakre fästpunkt. CCmått mm A B A + B > A + B Max 200 mm överhäng Iordningställ underlag Skruva ihop stativ och fäst i underlag C Beror på vinkel Måtten avser centrum till centrum (CCmått) 4. Iordningställ underlag för stativ utifrån de förhållanden som råder. Alla fästpunkter ska ha samma höjd, speciellt viktigt vid montering på mark 5. Placera fästpunkter. Korsmät främre och bakre rad och justera så att alla positioner är vinkelräta. Om regel används; montera denna. 6. Skruva ihop stativ. 7. Fäst stativ i underlag. 11

12 Montering profilskenor 1. Det ska nu sitta ett T-skruvförband i varje fastsättningspunkt, oavsett hur du har gjort fastsättningen i taket. 2. Montera profilskena horisontellt på T-skruvarna (vertikalt om du monterar solcellerna liggande). För att få skenan på plats vrides T-skruven med smalsidan längs med skenan. När skenan är på plats vrides T-skruven ett kvarts varv och kommer då att låsa skenan. Vrid åt mutter för hand. Drag åt skruvförband med 30 Nm 3. Justera höjder på takinfästningar om sådana används. 4. För att undvika tandning: kryssmät mellan hörnen på skenorna- 5. När skenorna är på plats dras alla T-skruvförband åt. 6. Alla skenor måste jordas med den medfölajde alu-tråden å tillhörande klämmor! Hur Se här brevid. 7. Vid mont.av mer än 11 moduler på HDC -skena och 5 moduler på TR-fix skenan,krävs en öppen skarv på skenan! denna jordas med en jordfläta enligt övre bilden. (skarven får inte ligga under en solcells modul! 8. Jordningen av skenorna ned till växelriktaren görs med en 6mm grön gul jord tråd å rostfri ringkabelsko eller special klämma på alutråden (rekvireras av din elektriker)! exempel: 12

13 Montering solceller Montera första solcellen med hjälp av kantfästerna och dra åt så att solcellen ligger kvar. Fästet skall sitta minst 5mm in på skenan! Placera mellanfästerna i rätt läge mot denn första solcellen och lägg nästa solcell på plats. Skjut solcellen mot mellanfästerna och rätta till solcellen så den ligger paralellt mot den första och dra åt mellanfästerna. Upprepa nu dessa instruktioner för övriga solceller. Avsluta seda med att montera kantfästen. Om utrymme inte medges; måste strömkontakterna på solcellens baksida jackas ihop allteftersom du monterar Har man två rader ovanför varandra skall mellanrummet vara min 1 cm (Utseendemässigt ser det bra ut om avståndet mellan raderna är lika stora som mellan solcellerna i bredd) TIPS - Att använda vattenpass kan verka petigt men det ser ofta bättre ut även om solcellerna inte exakt följer ett gammalt snett lutande svankande tak. 13

14

15 Inkoppling! Inkoppling i elcentralen görs av behörig elektriker! TIPS Dra aldrig isär kontakterna när solcellerna laddar!! Det finns då risk för att det blir en ljusbåge, med eventuella personskador till följd! 15

16 Denna monteringsanvisning är framtagen av Svesol värmesystem AB Djurmo DJURMO tfn: fax: MA Solceller v02_ Svesol värmesystem AB 2013 MA Solceller v02_
