1 BRUKSANVISNING och beskrivning av Solarfångare SUN+ system Observera! Läs igenom hela manualen före arbetet startar. Se till att följande detaljer, förutom själva panelen, finns med i SUN+ system paketet: 2 st fästband ca: 63 cm 2 st O-ringar 2 st skarvskenor 1 st stödskena ca: 155 cm 6 st bult & mutter Se till att följande detaljer, finns med i startpaketet Anslutning & ändstopp 5. Skarvrör 6. T-stycke 7. Vakuumventil 8. 2 st övergång till 38 mm slang Styrventil till 32/38 mm slang eller röranslutningar. (utseendet kan variera) Retur till poolen Retur från solfångaren Från pump eller sandfilter Till solfångarens inlopp Om ventilen tenderar gå trögt = öppna den genom att skruva av den stora muttern under det röda handtaget och smörj läpp och väggar med Siliconfett. OBS vrid ej ventilen när pumpen är igång eftersom detta kan orsaka läckage längs axeln. Om detta ändå hänt kan du montera isär ventilen och smörja om axeln och dess O-ringar. Lägg noga märke till hur detaljerna satt innan du plockar isär ventilen gäller i första hand den fjäder som är kopplad till handtaget. 1

följande detaljer, finns med i startpaketet. 1 2 3 4 5 6 7 8 1-4. Anslutning & ändstopp 5. Skarvrör 6. T-stycke 7. Vakuumventil 8.

2 Montering och inlimning av anslutningar OBSERVERA Slipa med ett fint sandpapper eller tvätta med tinner eller liknande båda ytorna som skall limmas samman. Kontrollera att delarna passar lätt i varandra innan du limmar. Sätt lim på båda ytorna. Jämna ut med fingret eller en pensel. Sammanfoga direkt. PVC-lim skall användas. Limma in 50 mm rör eller övergång till 38 mm slang. Skruva därefter på kopplingen Skruva på ändstoppet Skruva på ändstoppet Limma in skarvröret och vakuumventilen Limma in 50 mm rör eller övergång till 38 mm slang. 2

Jämna ut med fingret eller en pensel. Sammanfoga direkt. PVC-lim skall användas. Limma in 50 mm rör eller övergång till 38 mm slang.

3 Exempel montering på takpannor. Om anläggningen skall placeras på ett tegeltak, använder man träreglarna under pannorna för att hänga/fästa stödskenorna. Se bilder nedan. Använd två fästband per SUN+ modul. (ett uppe och ett nere). Du förenar/fixerar stödskenorna med hjälp av skarvskenorna. Upprepa sammanfogningen tills hela anläggningen får såväl övre som undre stöd. Avståndet mellan den övre och undre stödskenan skall var ca: 93 cm. Placera modulerna tillfälligt på stödskenorna och anslut med hjälp av de gängade anslutningarna. Därefter fäster du modulen/modulerna mot skenorna med medföljande bult och mutter. Solfångaren skall ligga mellan profilerna och ligga an mot de breda ytorna på stödskenorna, se bilder. 3

Upprepa sammanfogningen tills hela anläggningen får såväl övre som undre stöd. Avståndet mellan den övre och undre stödskenan skall var ca: 93 cm.

4 Systemet installeras helst lutande och i sydlig riktning. Modulerna skall ligga vertikalt och inte horisontellt. Inloppet skall vara i nedre delen av anläggningen (vänster eller höger spelar ingen roll). Ex. på utrymmeskrav: 6 paneler behöver minst 4,5 x 2m. Figur 4 (a) Figur 4 (b) Viktigt Se till att O-ringarna sitter rätt i anslutningarna på. O-ringen behåller sin position lättare om du smörjer med lite siliconspray eller liknande. Ge även gängorna lite spray för att undvika kärvning När modulerna är kopplade och fastsatta ansluts vattenledningarna. Inloppet (dvs. trycksidan) ansluts alltid i den lägre delen av solfångarsystemet (höger eller vänster spelar ingen roll). Se Figur 5. Sätt vakuumventilen som bilden visar; dvs. strax före ingången till solfångarsystemet. Studera bilden, figur 5, och lägg märke till att vattnet från inloppet först strömmar in längs hela botten i solfångaren för att sedan under uppvärmning strömma upp mot ovansidans samlingsrör och ut mot poolen. In- och utloppsanslutningarna måste sitta diagonalt mot varandra. Figur 5. Vakuum Break Valve 4

Figur 4 (a) Figur 4 (b) Viktigt Se till att O-ringarna sitter rätt i anslutningarna på. O-ringen behåller sin position lättare om du smörjer med lite siliconspray eller liknande.

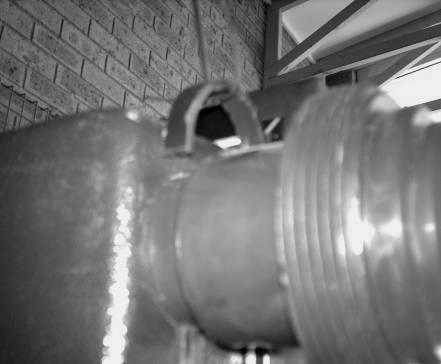

När din solfångare är klar att tas i bruk, avlägsnar du skyddsringarna som figur 9a och 9b visar. När dessa skyddsringar (fyra stycken per panel) är borta kan solfångaren expandera fritt.

VIKTIGT Varje gång du slår på din solfångare kommer luft att pressas ut i poolvattnet.

5 När din solfångare är klar att tas i bruk, avlägsnar du skyddsringarna som figur 9a och 9b visar. När dessa skyddsringar (fyra stycken per panel) är borta kan solfångaren expandera fritt. Skyddsring Figur 9a. Figur9b. Figur 10 På mark, eller på platt tak, kan en ställning såsom visas i figur 10 komma till användning. VIKTIGT Varje gång du slår på din solfångare kommer luft att pressas ut i poolvattnet. Vid installation på plåttak kan panelerna antingen skruvas rakt i taket eller i stödskenorna som först förankrats i taket. Glöm inte att ta bort skyddringarna innan du startar din solfångare. En färdiginstallerad solfångare skall vila i minst 24 timmar för att ge PVC-limmet tid att härda ordentligt. SUN+ modulen har vid leveransen en skyddsfilm över glaset. Den tas bort innan installationen tas i bruk Tänk på att solen är lika viktig för en solfångare som vattnet för sjöfarten. Postadress: Telefon: Telefax: Reg.nr: Postgiro: Bankgiro: Kopparmöllegatan HELSINGBORG SWEDEN Hemsida: pooler@primastar.nu 5
