Forserum Monteringsanvisning Expodul Pergola Glastak med sadeltaksstomme eller pulpetstomme. 26mm eller 8mm glas.
|
|
|
- Rickard Bengtsson
- för 9 år sedan
- Visningar:
Transkript
1 Forserum Monteringsanvisning Expodul Pergola Glastak med sadeltaksstomme eller pulpetstomme. 26mm eller 8mm glas Version 6

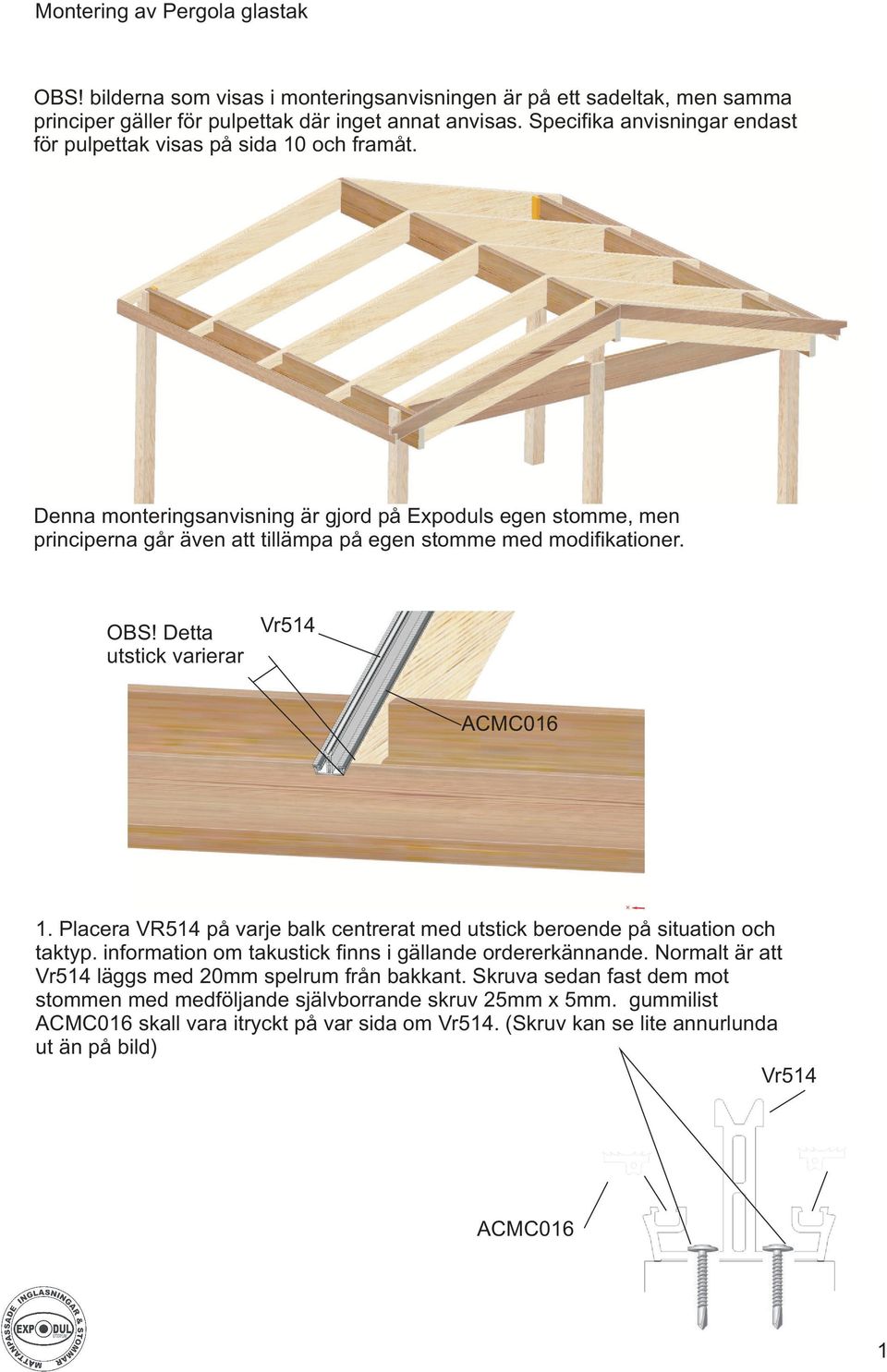

2 Montering av Pergola glastak OBS! bilderna som visas i monteringsanvisningen är på ett sadeltak, men samma principer gäller för pulpettak där inget annat anvisas. Specifika anvisningar endast för pulpettak visas på sida 10 och framåt. Denna monteringsanvisning är gjord på Expoduls egen stomme, men principerna går även att tillämpa på egen stomme med modifikationer. OBS! Detta utstick varierar Vr514 ACMC Placera VR514 på varje balk centrerat med utstick beroende på situation och taktyp. information om takustick finns i gällande ordererkännande. Normalt är att Vr514 läggs med 20mm spelrum från bakkant. Skruva sedan fast dem mot stommen med medföljande självborrande skruv 25mm x 5mm. gummilist ACMC016 skall vara itryckt på var sida om Vr514. (Skruv kan se lite annurlunda ut än på bild) Vr514 ACMC016 1

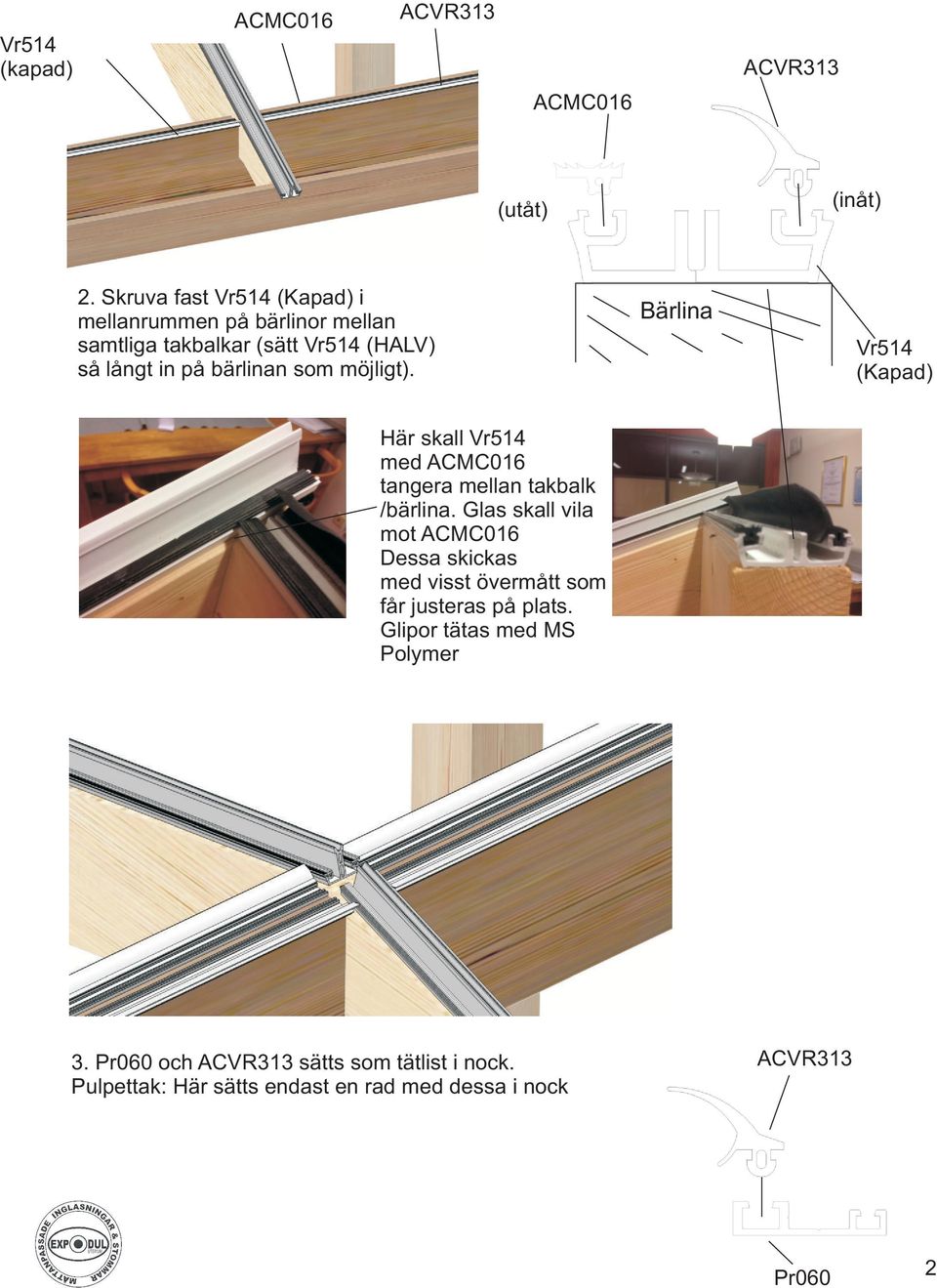

3 Vr514 (kapad) ACMC016 ACVR313 ACMC016 ACVR313 (utåt) (inåt) 2. Skruva fast Vr514 (Kapad) i mellanrummen på bärlinor mellan samtliga takbalkar (sätt Vr514 (HALV) så långt in på bärlinan som möjligt). Bärlina Vr514 (Kapad) Här skall Vr514 med ACMC016 tangera mellan takbalk /bärlina. Glas skall vila mot ACMC016 Dessa skickas med visst övermått som får justeras på plats. Glipor tätas med MS Polymer 3. Pr060 och ACVR313 sätts som tätlist i nock. Pulpettak: Här sätts endast en rad med dessa i nock ACVR313 Pr060 2

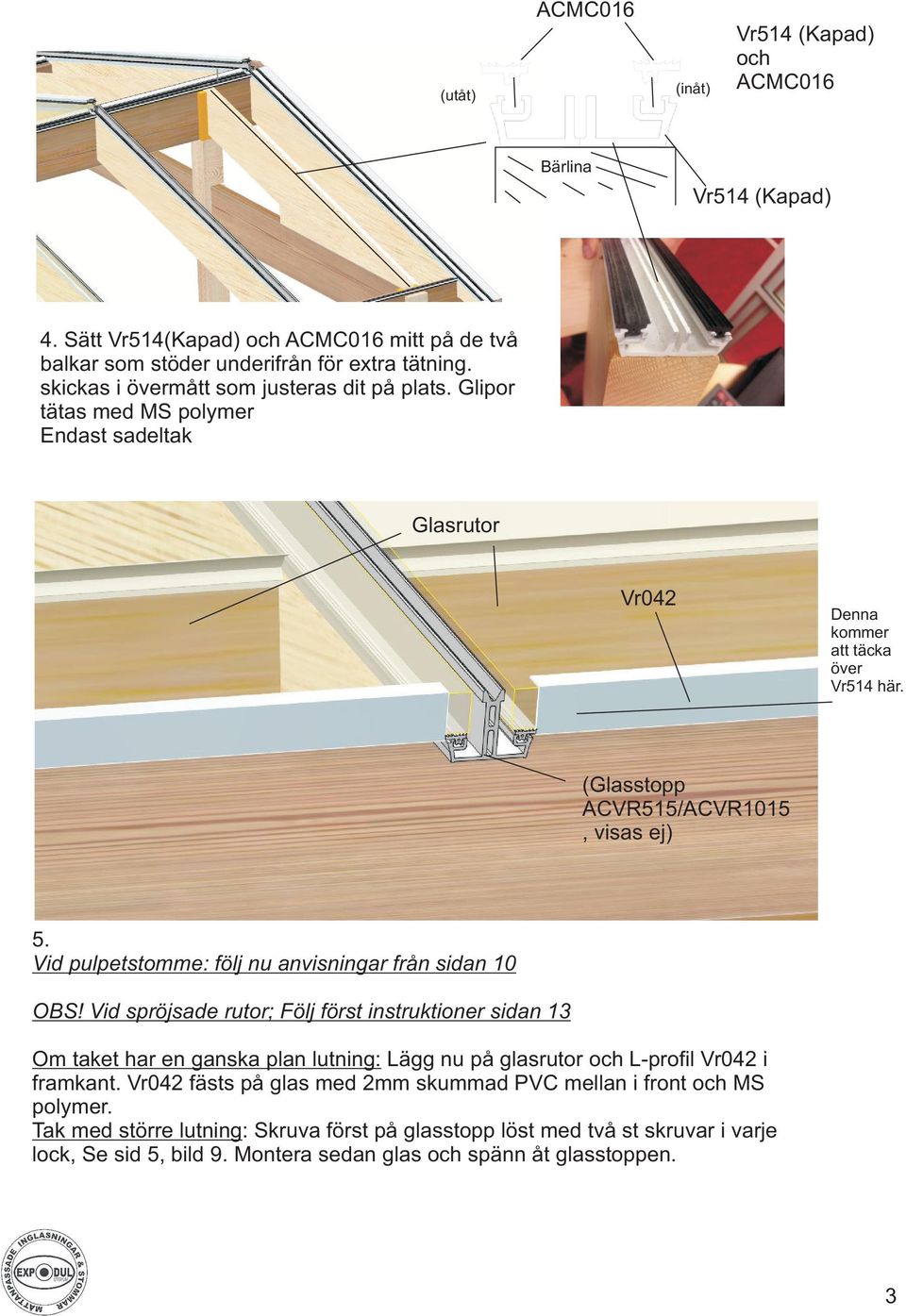

4 (utåt) ACMC016 (inåt) Vr514 (Kapad) och ACMC016 Bärlina Vr514 (Kapad) 4. Sätt Vr514(Kapad) och ACMC016 mitt på de två balkar som stöder underifrån för extra tätning. skickas i övermått som justeras dit på plats. Glipor tätas med MS polymer Endast sadeltak Glasrutor Vr042 Denna kommer att täcka över Vr514 här. (Glasstopp ACVR515/ACVR1015, visas ej) 5. Vid pulpetstomme: följ nu anvisningar från sidan 10 OBS! Vid spröjsade rutor; Följ först instruktioner sidan 13 Om taket har en ganska plan lutning: Lägg nu på glasrutor och L-profil Vr042 i framkant. Vr042 fästs på glas med 2mm skummad PVC mellan i front och MS polymer. Tak med större lutning: Skruva först på glasstopp löst med två st skruvar i varje lock, Se sid 5, bild 9. Montera sedan glas och spänn åt glasstoppen. 3

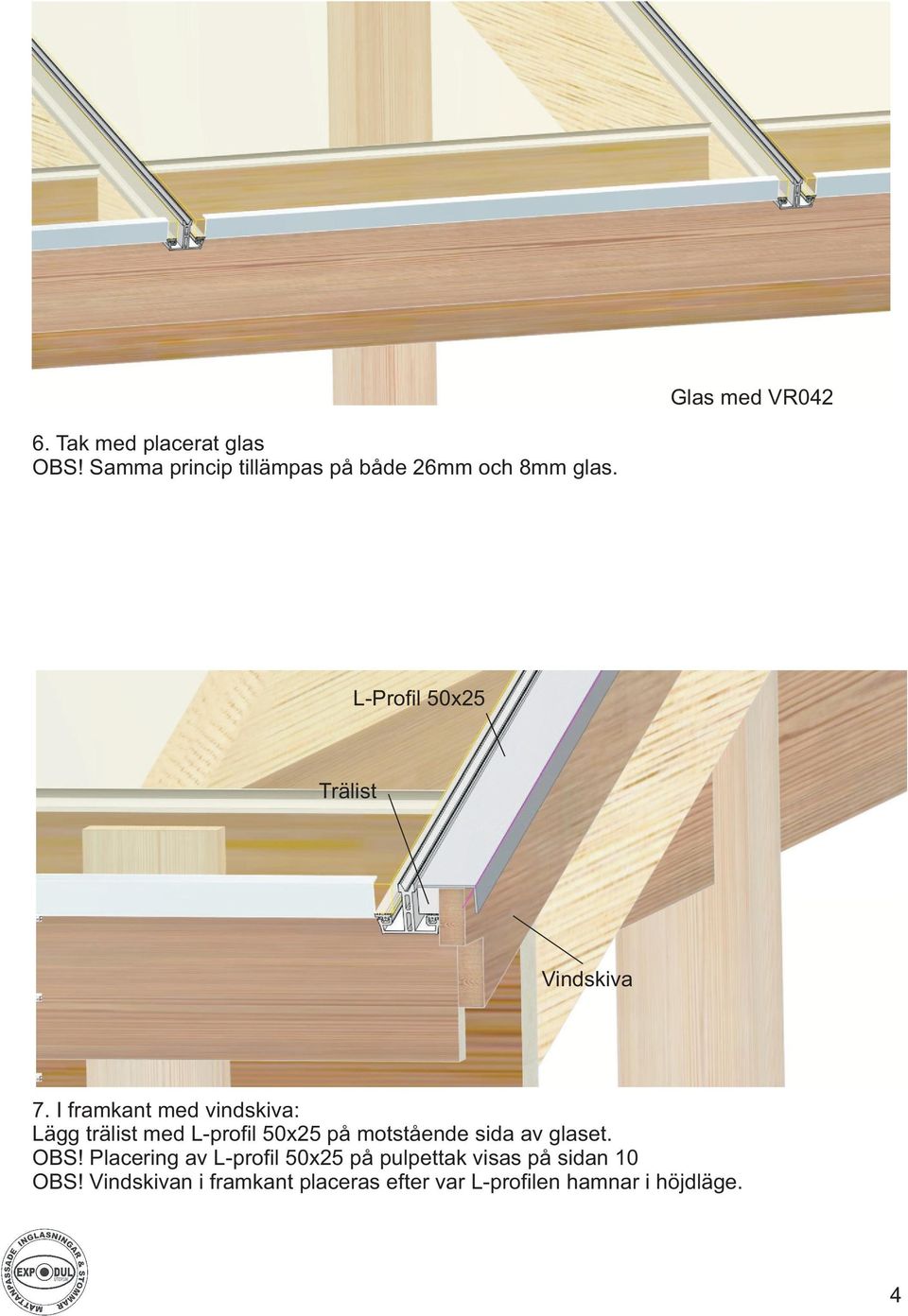

5 Glas med VR Tak med placerat glas OBS! Samma princip tillämpas på både 26mm och 8mm glas. L-Profil 50x25 Trälist Vindskiva 7. I framkant med vindskiva: Lägg trälist med L-profil 50x25 på motstående sida av glaset. OBS! Placering av L-profil 50x25 på pulpettak visas på sidan 10 OBS! Vindskivan i framkant placeras efter var L-profilen hamnar i höjdläge. 4

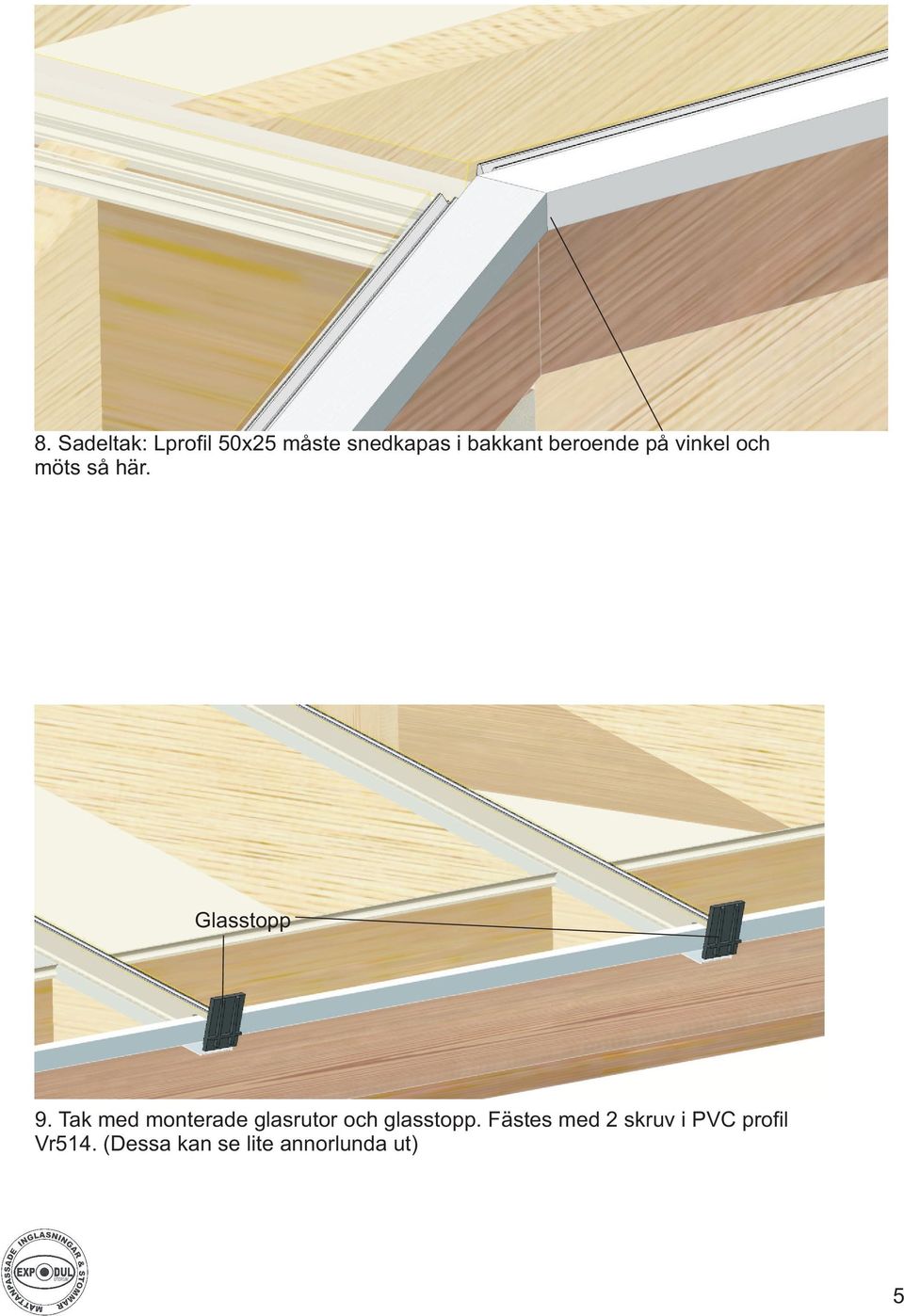

6 8. Sadeltak: Lprofil 50x25 måste snedkapas i bakkant beroende på vinkel och möts så här. Glasstopp 9. Tak med monterade glasrutor och glasstopp. Fästes med 2 skruv i PVC profil Vr514. (Dessa kan se lite annorlunda ut) 5

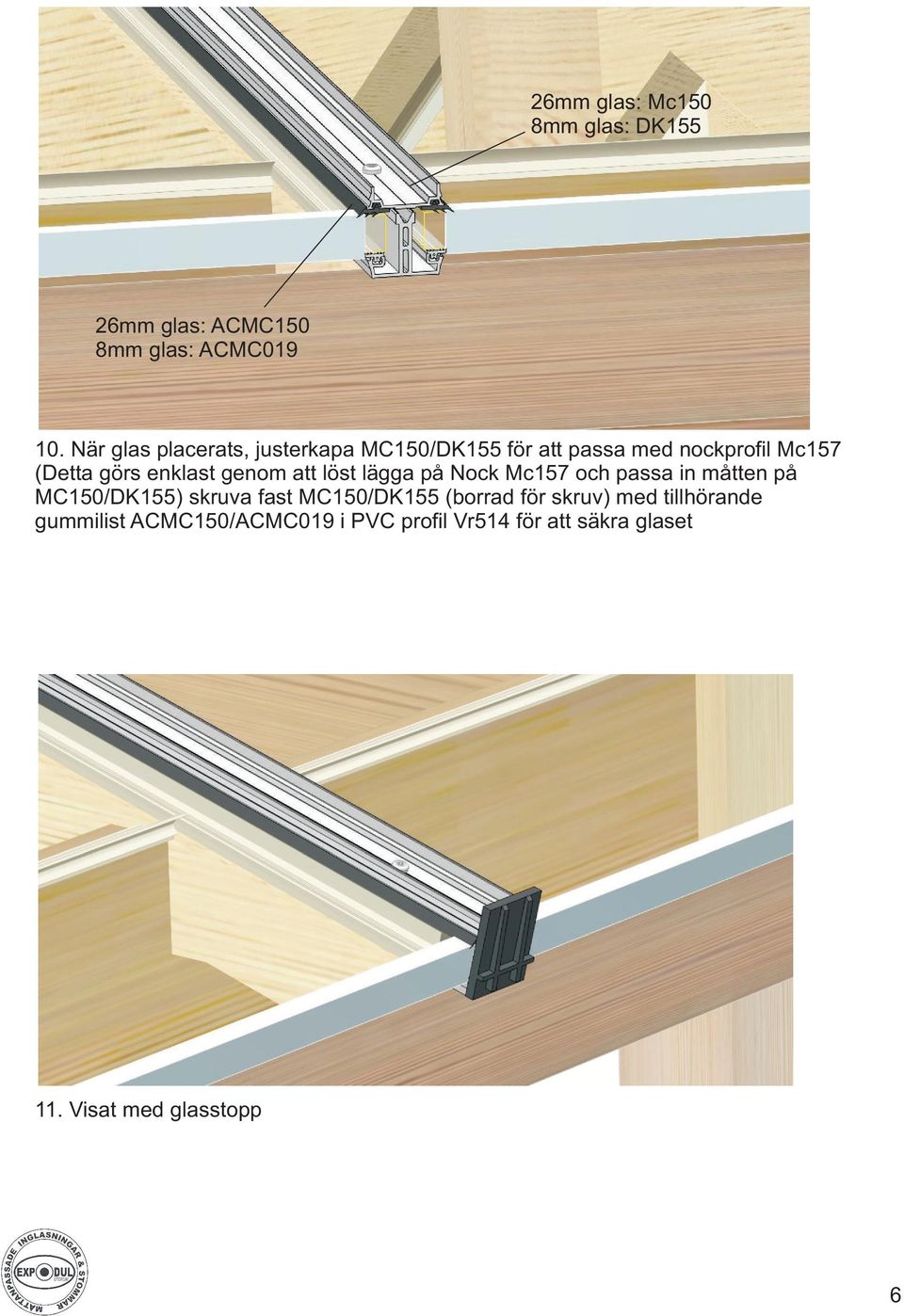

7 26mm glas: Mc150 8mm glas: DK155 26mm glas: ACMC150 8mm glas: ACMC När glas placerats, justerkapa MC150/DK155 för att passa med nockprofil Mc157 (Detta görs enklast genom att löst lägga på Nock Mc157 och passa in måtten på MC150/DK155) skruva fast MC150/DK155 (borrad för skruv) med tillhörande gummilist ACMC150/ACMC019 i PVC profil Vr514 för att säkra glaset 11. Visat med glasstopp 6

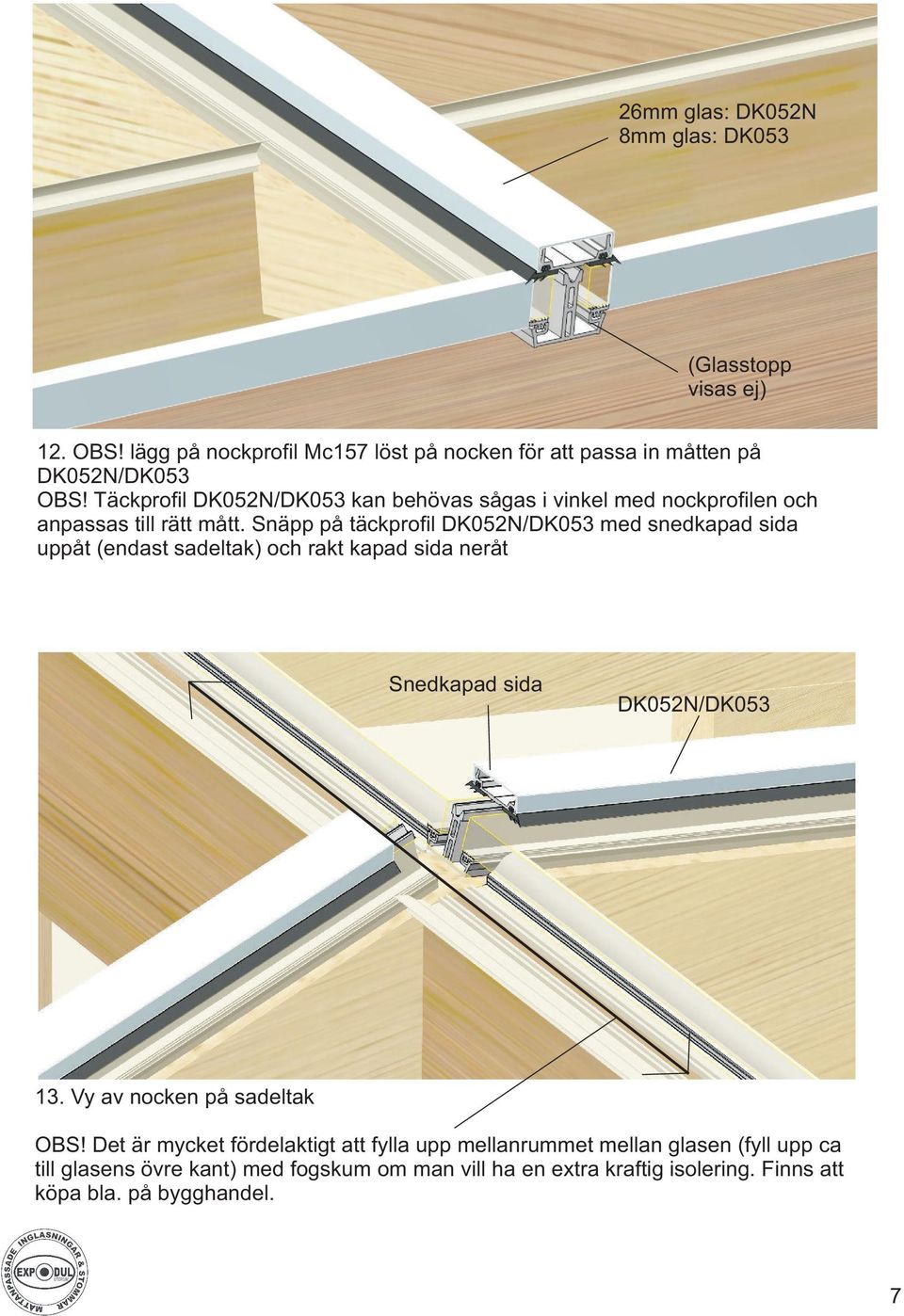

8 26mm glas: DK052N 8mm glas: DK053 (Glasstopp visas ej) 12. OBS! lägg på nockprofil Mc157 löst på nocken för att passa in måtten på DK052N/DK053 OBS! Täckprofil DK052N/DK053 kan behövas sågas i vinkel med nockprofilen och anpassas till rätt mått. Snäpp på täckprofil DK052N/DK053 med snedkapad sida uppåt (endast sadeltak) och rakt kapad sida neråt Snedkapad sida DK052N/DK Vy av nocken på sadeltak OBS! Det är mycket fördelaktigt att fylla upp mellanrummet mellan glasen (fyll upp ca till glasens övre kant) med fogskum om man vill ha en extra kraftig isolering. Finns att köpa bla. på bygghandel. 7

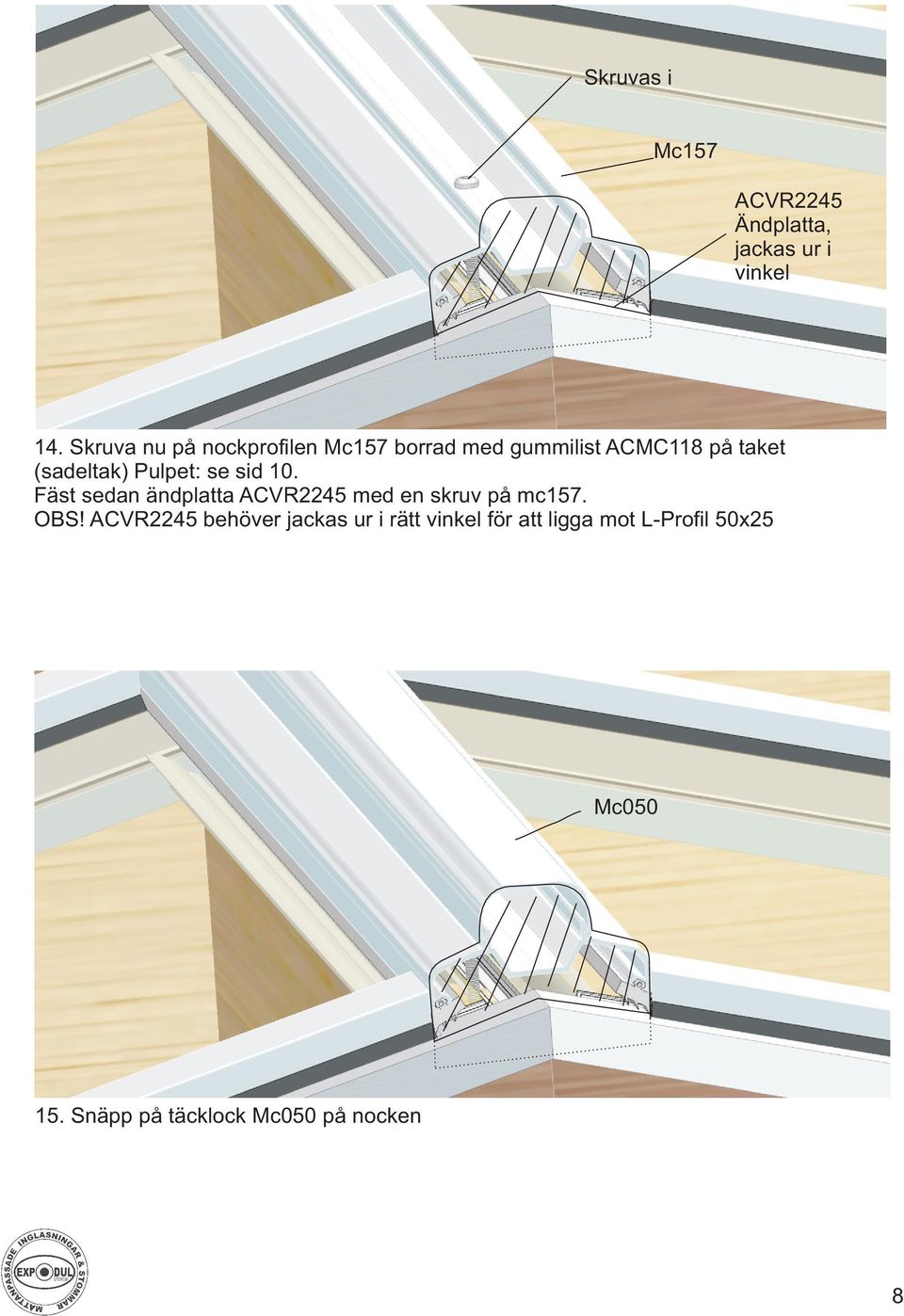

9 Skruvas i Mc157 ACVR2245 Ändplatta, jackas ur i vinkel 14. Skruva nu på nockprofilen Mc157 borrad med gummilist ACMC118 på taket (sadeltak) Pulpet: se sid 10. Fäst sedan ändplatta ACVR2245 med en skruv på mc157. OBS! ACVR2245 behöver jackas ur i rätt vinkel för att ligga mot L-Profil 50x25 Mc Snäpp på täcklock Mc050 på nocken 8
10 16. Vy av färdigt tak, sida 17. Vy av färdigt tak, nock OBS! Glöm ej att täta alla skarvar med MS polymerfog 9

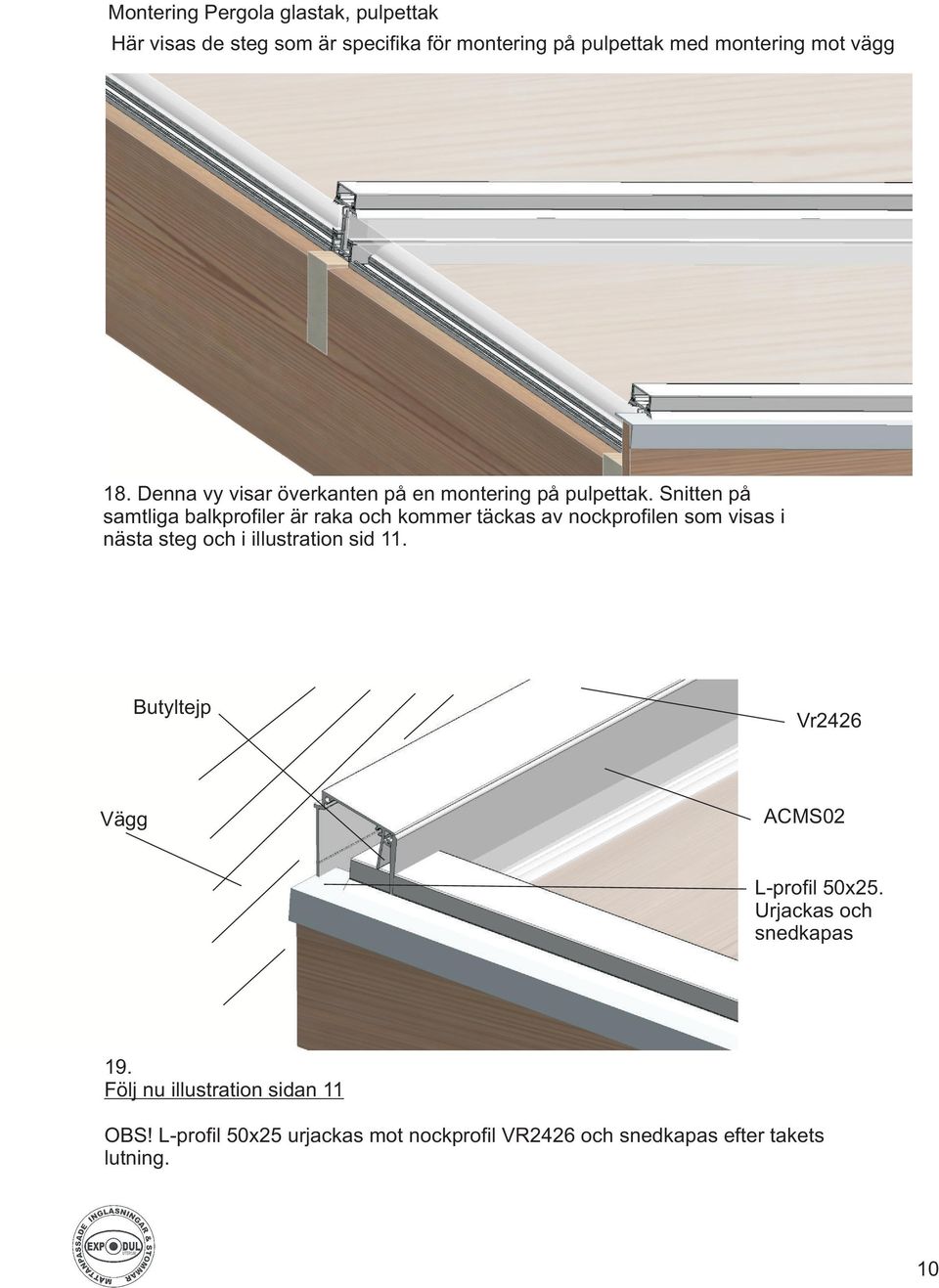

11 Montering Pergola glastak, pulpettak Här visas de steg som är specifika för montering på pulpettak med montering mot vägg 18. Denna vy visar överkanten på en montering på pulpettak. Snitten på samtliga balkprofiler är raka och kommer täckas av nockprofilen som visas i nästa steg och i illustration sid 11. Butyltejp Vr2426 Vägg ACMS02 L-profil 50x25. Urjackas och snedkapas 19. Följ nu illustration sidan 11 OBS! L-profil 50x25 urjackas mot nockprofil VR2426 och snedkapas efter takets lutning. 10

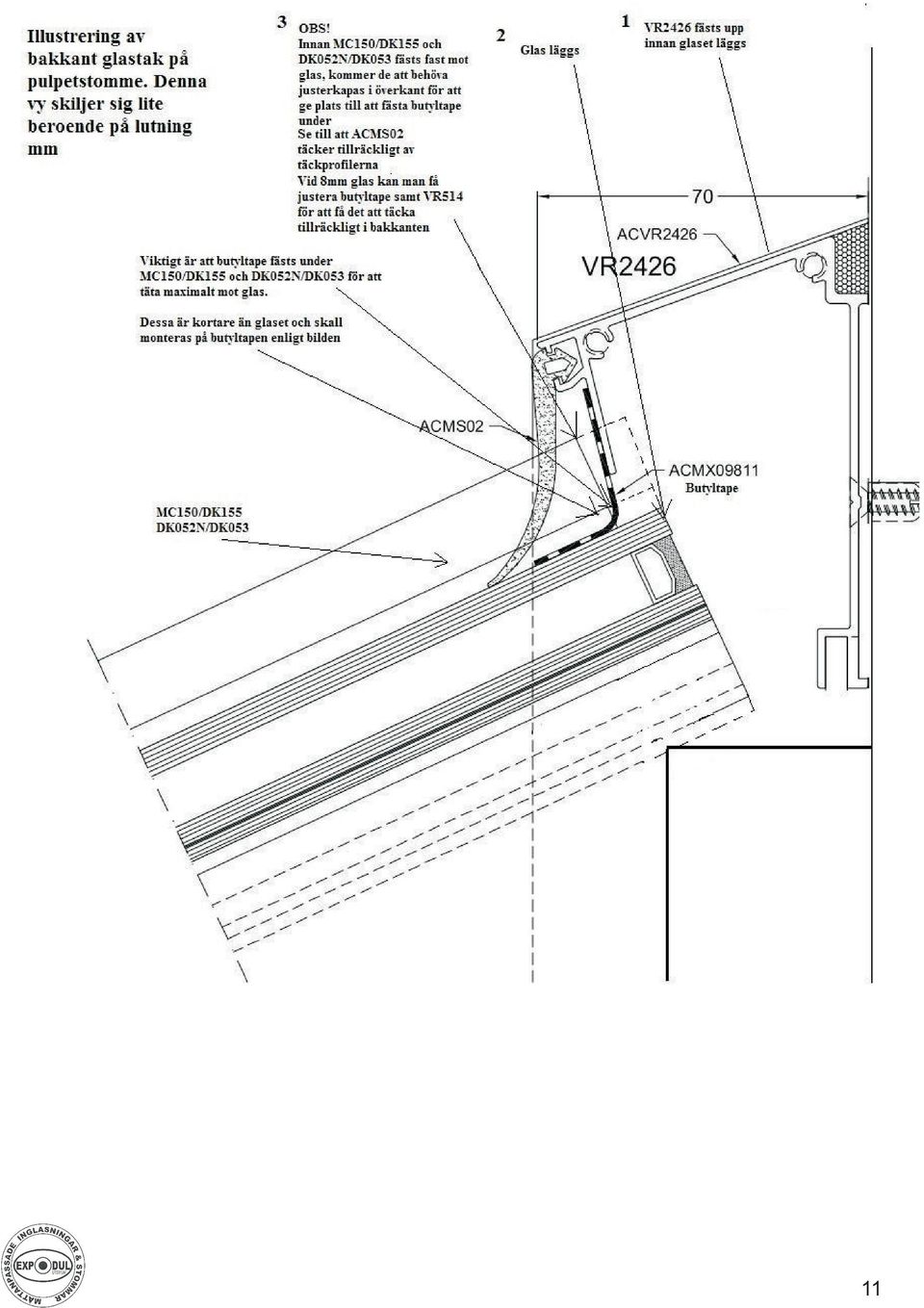

12 11

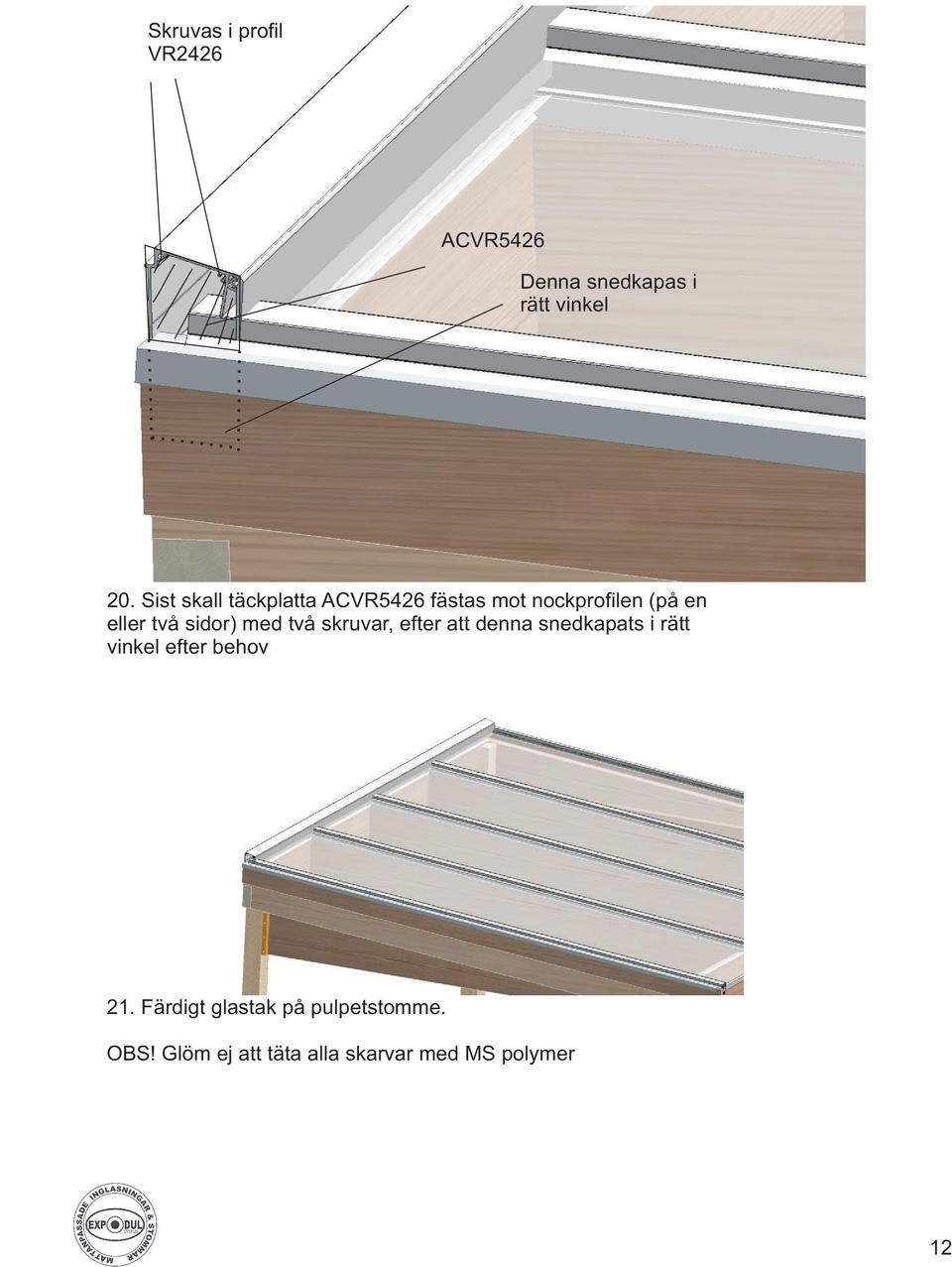

13 Skruvas i profil VR2426 ACVR5426 Denna snedkapas i rätt vinkel 20. Sist skall täckplatta ACVR5426 fästas mot nockprofilen (på en eller två sidor) med två skruvar, efter att denna snedkapats i rätt vinkel efter behov 21. Färdigt glastak på pulpetstomme. OBS! Glöm ej att täta alla skarvar med MS polymer 12

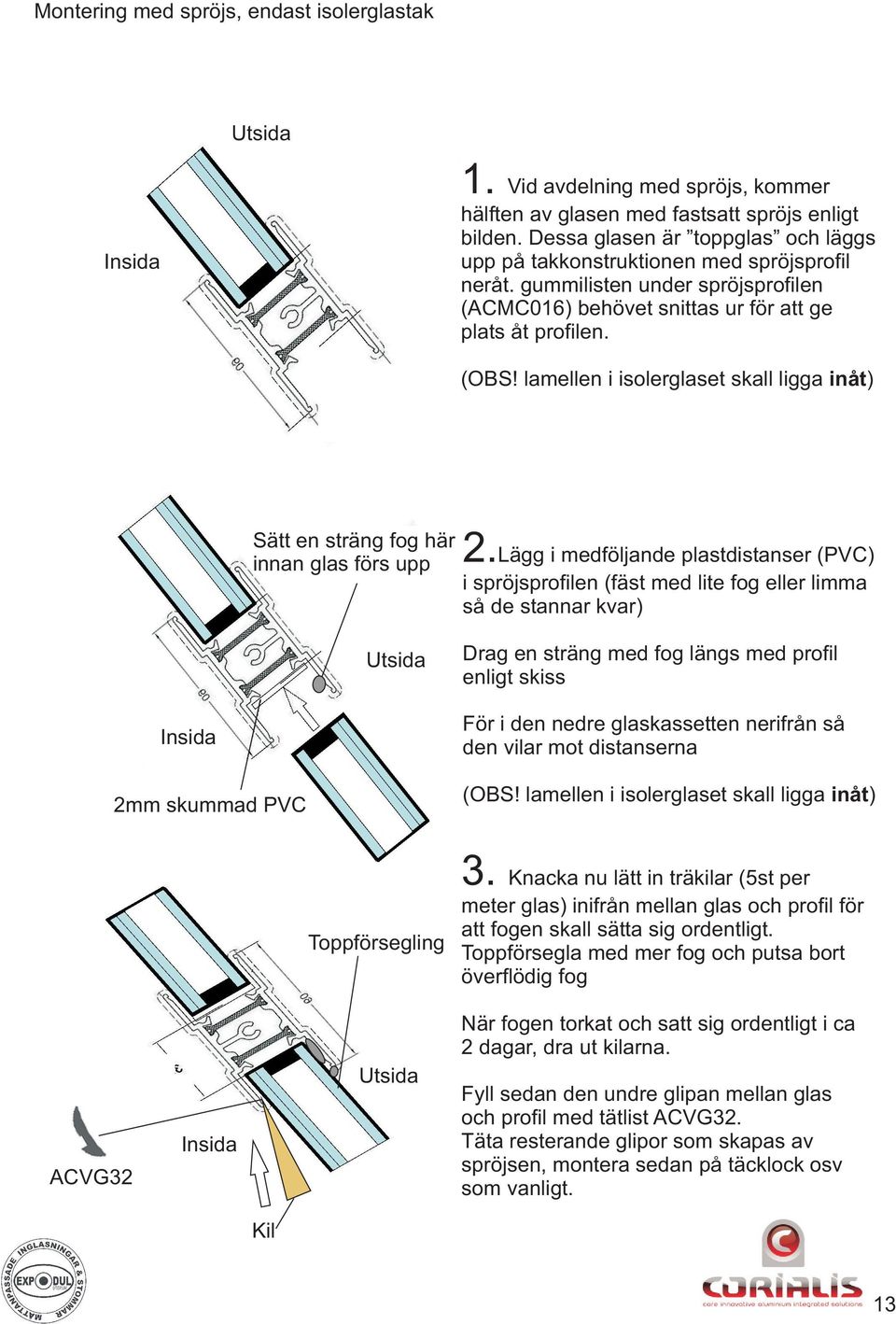

14 Montering med spröjs, endast isolerglastak Utsida Insida 1. Vid avdelning med spröjs, kommer hälften av glasen med fastsatt spröjs enligt bilden. Dessa glasen är toppglas och läggs upp på takkonstruktionen med spröjsprofil neråt. gummilisten under spröjsprofilen (ACMC016) behövet snittas ur för att ge plats åt profilen. (OBS! lamellen i isolerglaset skall ligga inåt) Sätt en sträng fog här innan glas förs upp 2.Lägg i medföljande plastdistanser (PVC) i spröjsprofilen (fäst med lite fog eller limma så de stannar kvar) Utsida Drag en sträng med fog längs med profil enligt skiss Insida 2mm skummad PVC För i den nedre glaskassetten nerifrån så den vilar mot distanserna (OBS! lamellen i isolerglaset skall ligga inåt) Toppförsegling 3. Knacka nu lätt in träkilar (5st per meter glas) inifrån mellan glas och profil för att fogen skall sätta sig ordentligt. Toppförsegla med mer fog och putsa bort överflödig fog ACVG32 Insida Utsida När fogen torkat och satt sig ordentligt i ca 2 dagar, dra ut kilarna. Fyll sedan den undre glipan mellan glas och profil med tätlist ACVG32. Täta resterande glipor som skapas av spröjsen, montera sedan på täcklock osv som vanligt. Kil 13
