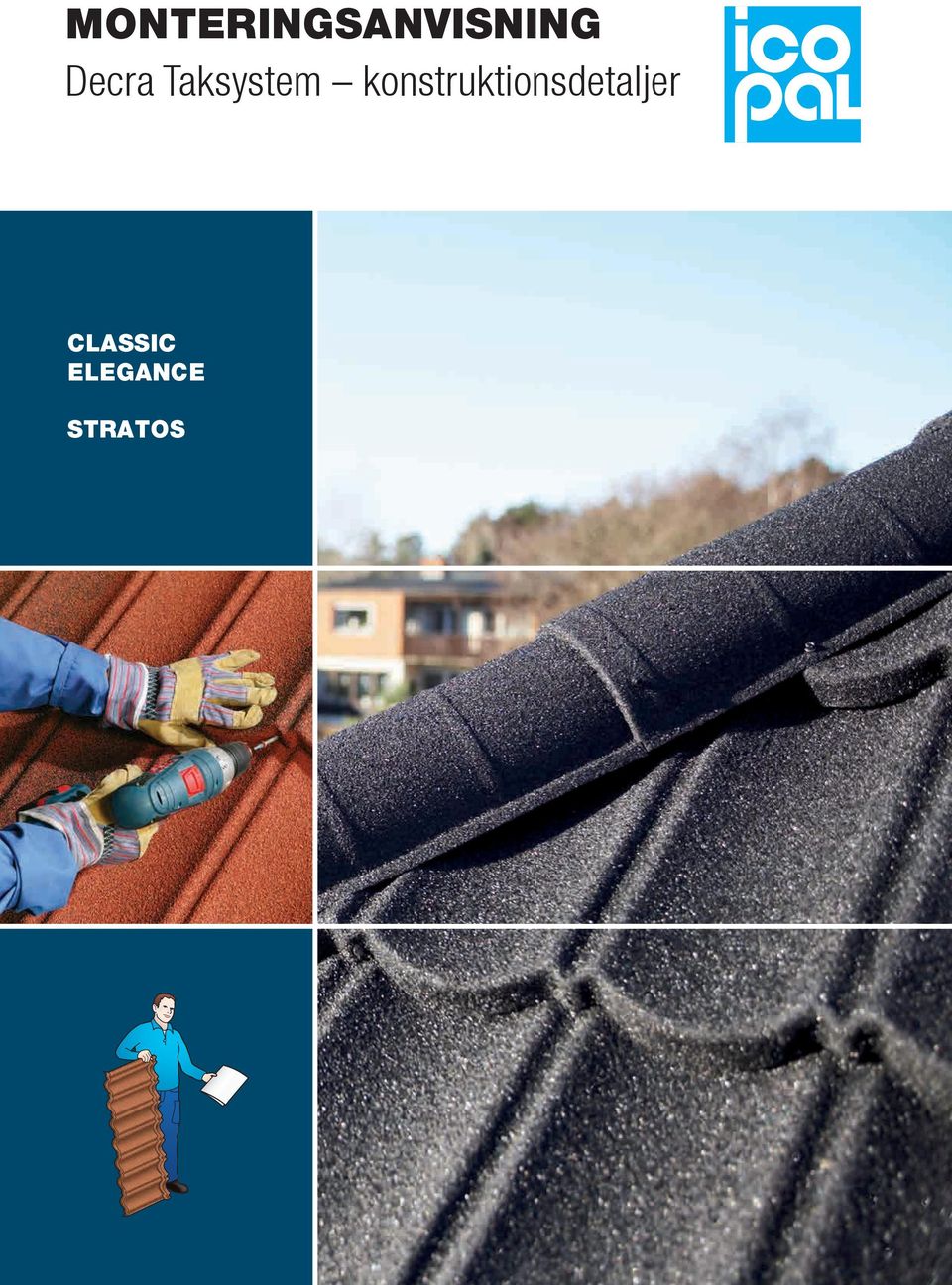

1 MONTERINGSANVISNING Decra Taksystem konstruktionsdetaljer CLASSIC ELEGANCE STRATOS

2 Tack för att du har valt Decra taksystem från Icopal! Denna anvisning beskriver konstruktionsdetaljer som förekommer på vissa tak. Den är ett komplement till Monteringsanvisning Decra Taksystem. Den senast uppdaterade, och gällande, versionen av monteringsanvisningen finns alltid på Innehåll Försänkt vinkelränna 3 Skorsten 4 Förskjuten takfot 5 Valmnock 6 Intäckningar & vertikala anslutningar 7 Stegsäkring 8 Symboler i anvisningen Kapa/dela pannorna så som beskrivs i Monteringsanvisning Decra Taksystem. 1 Se angiven sida i Monteringsanvisning Decra Taksystem Bocka pannorna Skruva eller spika Täta med taklim, butylmassa eller skruv med gummitätning De visade lösningarna och detaljerna i denna monteringsanvisning är de Icopal rekommenderar. Där monteringen skiljer sig mellan de olika typerna av pannor anges detta så som visas nedan. 2

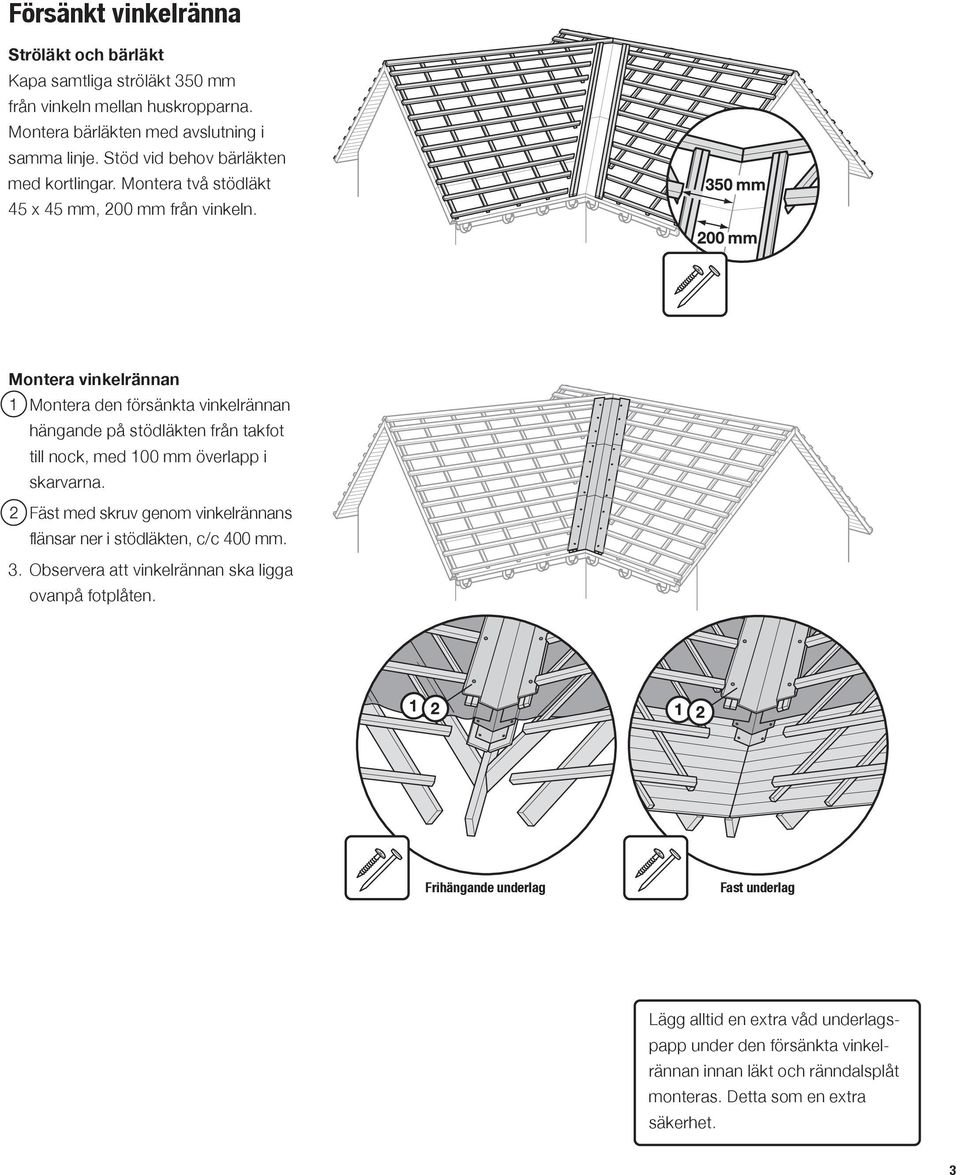

3 Försänkt vinkelränna Ströläkt och bärläkt Kapa samtliga ströläkt 350 mm från vinkeln mellan huskropparna. Montera bärläkten med avslutning i samma linje. Stöd vid behov bärläkten med kortling ar. Montera två stödläkt 45 x 45 mm, 200 mm från vinkeln. Montera vinkelrännan 1. Montera den försänkta vinkelrännan hängande på stödläkten från takfot till nock, med 100 mm överlapp i skarv arna. 2. Fäst med skruv genom vinkel rännans flänsar ner i stödläkten, c/c 400 mm. 3. Observera att vinkelrännan ska ligga ovanpå fotplåten. Frihängande underlag Fast underlag Lägg alltid en extra våd underlagspapp under den försänkta vinkelrännan innan läkt och ränndalsplåt monteras. Detta som en extra säkerhet. 3

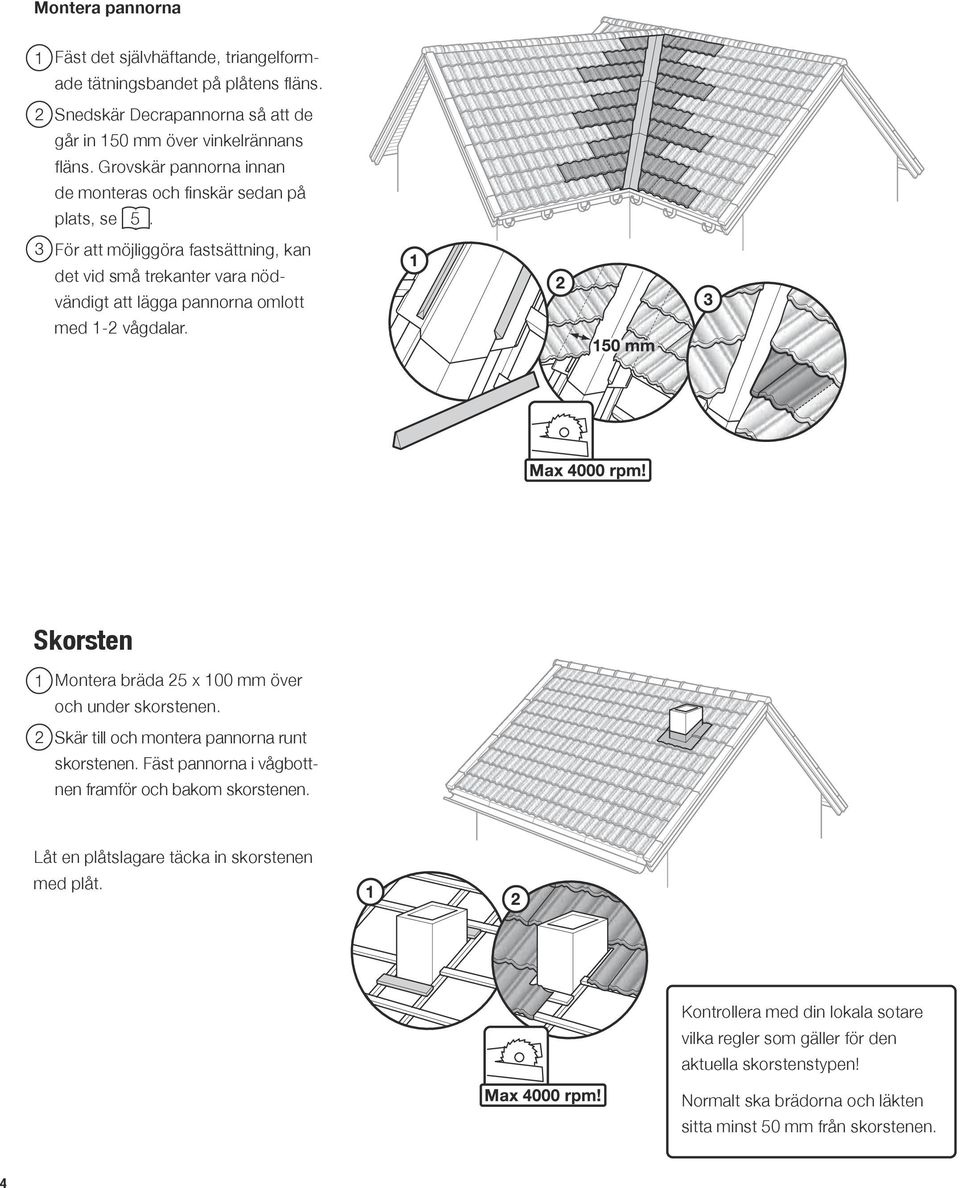

4 Montera pannorna 1. Fäst det självhäftande, triangelformade tätningsbandet på plåtens fläns. 2. Snedskär Decrapannorna så att de går in 150 mm över vinkelrännans fläns. Grovskär pannorna innan de monteras och finskär sedan på plats, se För att möjliggöra fastsättning, kan det vid små trekanter vara nödvändigt att lägga pannorna omlott med 1-2 vågdalar. Skorsten 1. Montera bräda 25 x 100 mm över och under skorstenen. 2. Skär till och montera pannorna runt skorstenen. Fäst pannorna i vågbottnen framför och bakom skorstenen. Låt en plåtslagare täcka in skorstenen med plåt. Kontrollera med din lokala sotare vilka regler som gäller för den aktuella skorstenstypen! Normalt ska brädorna och läkten sitta minst 50 mm från skorstenen. 4

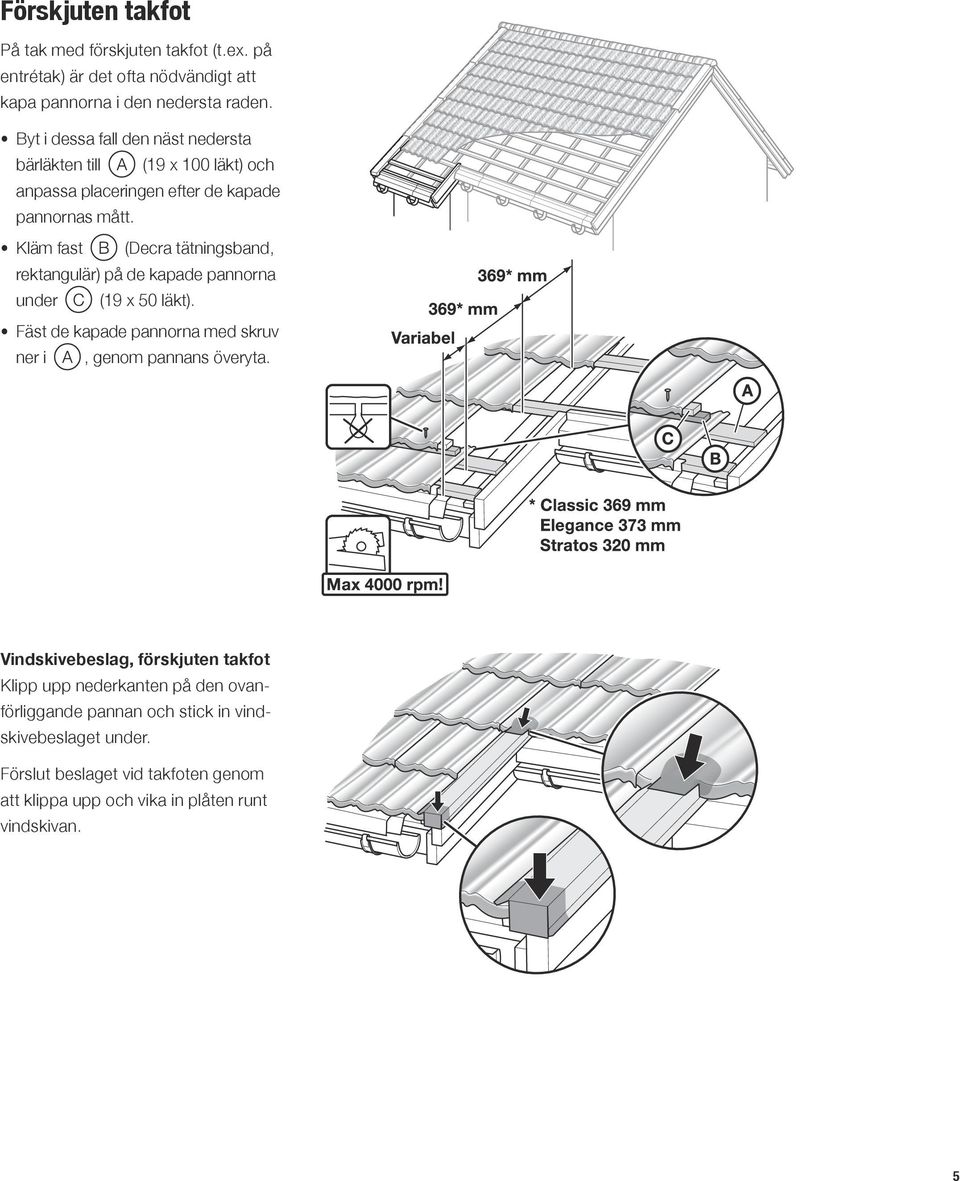

5 Förskjuten takfot På tak med förskjuten takfot (t.ex. på entrétak) är det ofta nödvändigt att kapa pannorna i den nedersta raden. Byt i dessa fall den näst nedersta bärläkten till (19 x 100 läkt) och anpassa placeringen efter de kapade pannornas mått. Kläm fast (Decra tätningsband, rektangulär) på de kapade pannorna under (19 x 50 läkt). Fäst de kapade pannorna med skruv ner i, genom pannans överyta. Vindskivebeslag, förskjuten takfot Klipp upp nederkanten på den ovan förliggande pannan och stick in vind skivebeslaget under. Förslut beslaget vid takfoten genom att klippa upp och vika in plåten runt vindskivan. 5

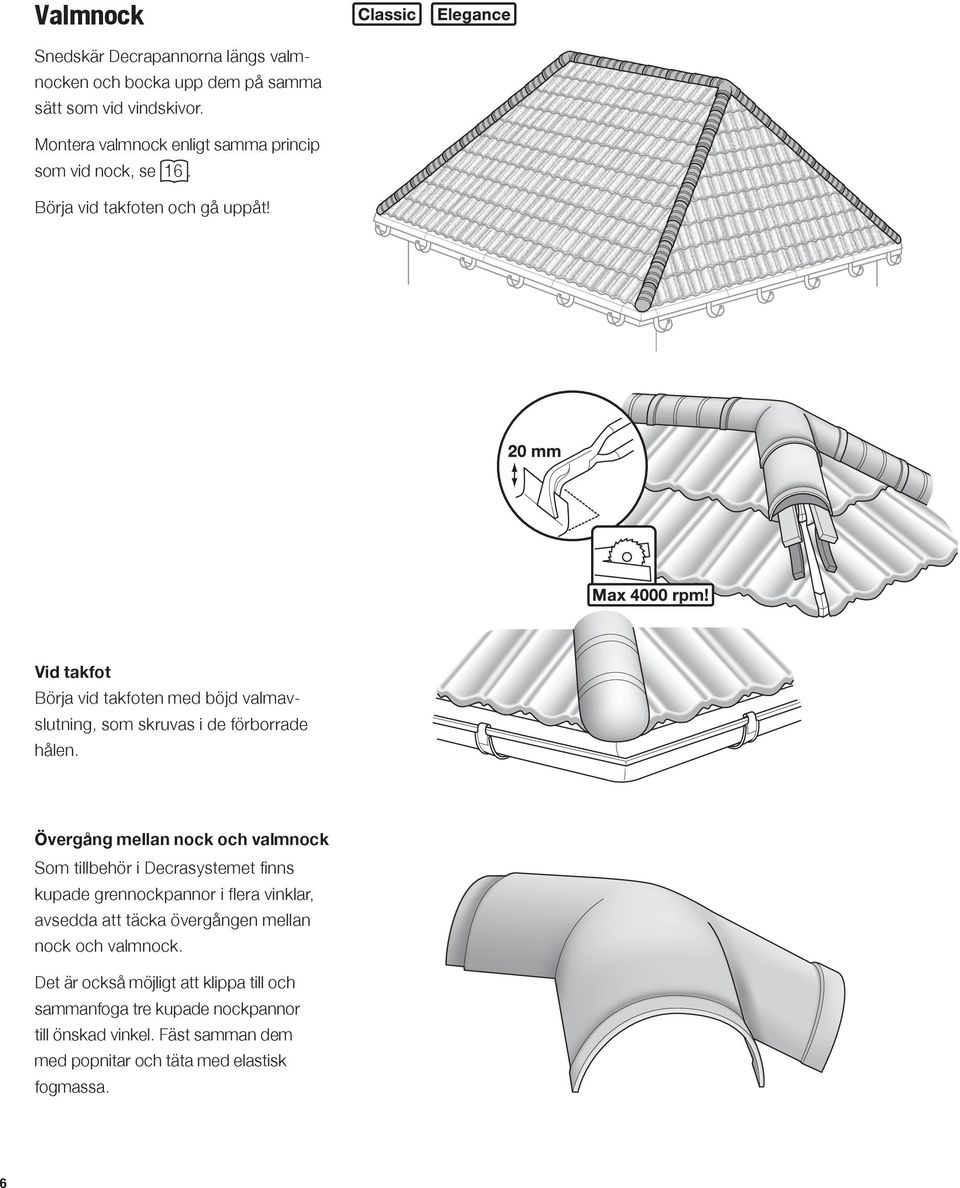

6 Valmnock Snedskär Decrapannorna längs valm nocken och bocka upp dem på samma sätt som vid vindskivor. Montera valmnock enligt samma princip som vid nock, se 16. Börja vid takfoten och gå uppåt! Vid takfot Börja vid takfoten med böjd valmav slutning, som skruvas i de förborrade hålen. Övergång mellan nock och valmnock Som tillbehör i Decrasystemet finns kupade grennockpannor i flera vinklar, avsedda att täcka övergången mellan nock och valmnock. Det är också möjligt att klippa till och sammanfoga tre kupade nockpannor till önskad vinkel. Fäst samman dem med popnitar och täta med elastisk fogmassa. 6

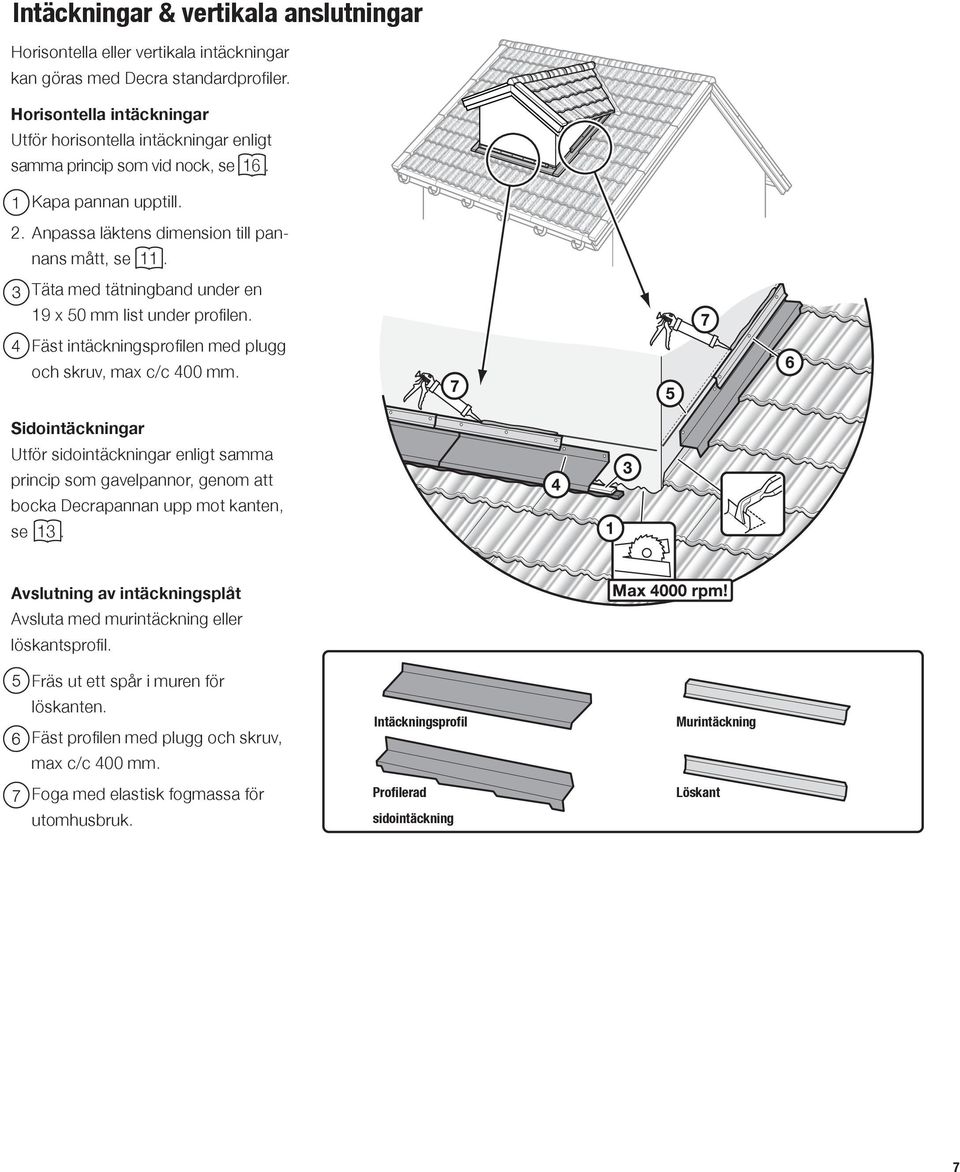

7 Intäckningar & vertikala anslutningar Horisontella eller vertikala intäckningar kan göras med Decra standardprofiler. Horisontella intäckningar Utför horisontella intäckningar enligt samma princip som vid nock, se Kapa pannan upptill. 2. Anpassa läktens dimension till pan nans mått, se Täta med tätningband under en 19 x 50 mm list under profilen. 4. Fäst intäckningsprofilen med plugg och skruv, max c/c 400 mm. Sidointäckningar Utför sidointäckningar enligt samma princip som gavelpannor, genom att bocka Decrapannan upp mot kanten, se 13. Avslutning av intäckningsplåt Avsluta med murintäckning eller löskantsprofil. 5. Fräs ut ett spår i muren för löskanten. 6. Fäst profilen med plugg och skruv, Intäckningsprofil Murintäckning Profilerad Löskant max c/c 400 mm. 7. Foga med elastisk fogmassa för utomhusbruk. sidointäckning 7

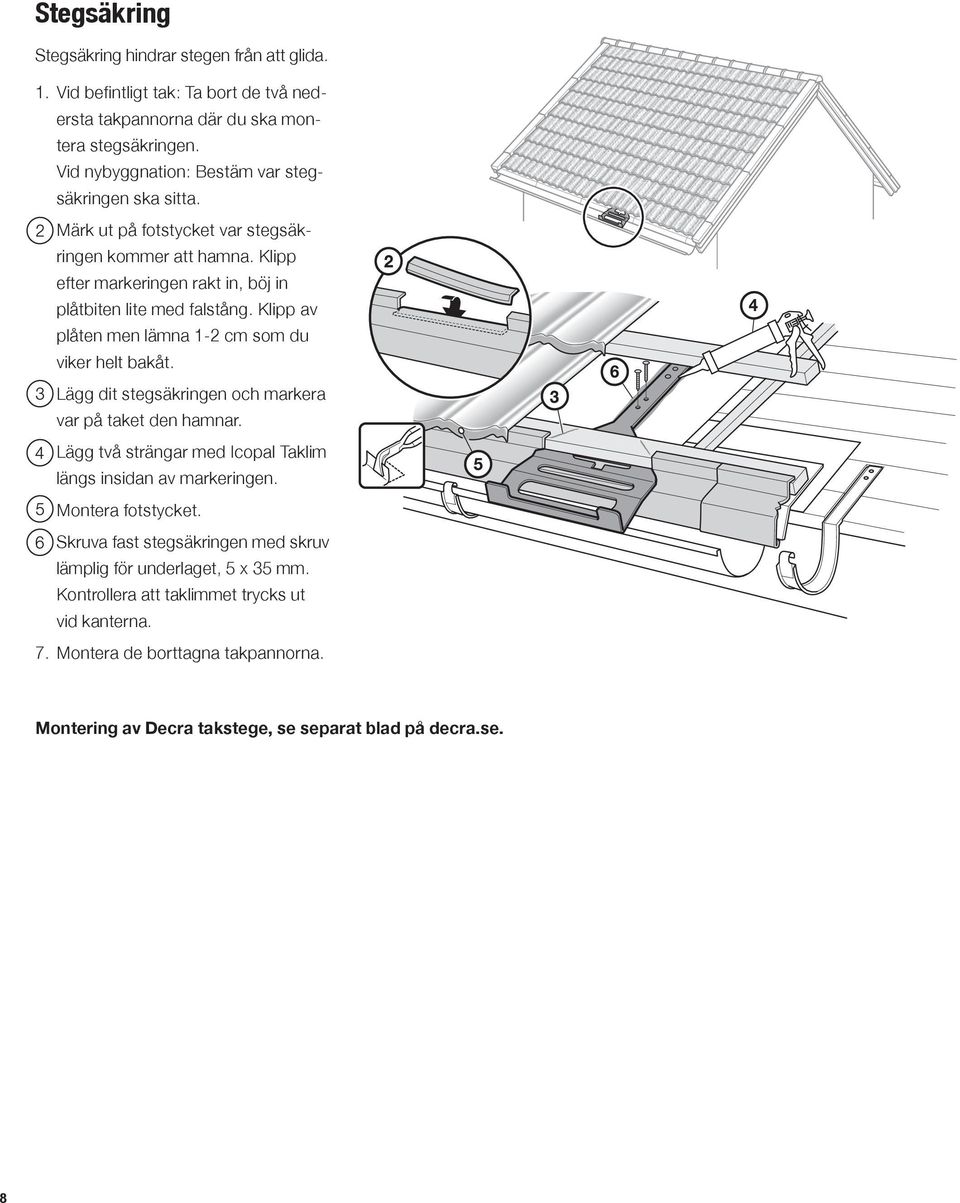

8 Stegsäkring Stegsäkring hindrar stegen från att glida. 1. Vid befintligt tak: Ta bort de två nedersta takpannorna där du ska montera stegsäkringen. Vid nybyggnation: Bestäm var stegsäkringen ska sitta. 2. Märk ut på fotstycket var steg säkringen kommer att hamna. Klipp efter markeringen rakt in, böj in plåtbiten lite med falstång. Klipp av plåten men lämna 1-2 cm som du viker helt bakåt. 3. Lägg dit stegsäkringen och markera var på taket den hamnar. 4. Lägg två strängar med Icopal Taklim längs insidan av markeringen. 5. Montera fotstycket. 6. Skruva fast stegsäkringen med skruv lämplig för underlaget, 5 x 35 mm. Kontrollera att taklimmet trycks ut vid kanterna. 7. Montera de borttagna takpannorna. Montering av Decra takstege, se separat blad på decra.se. 8

9

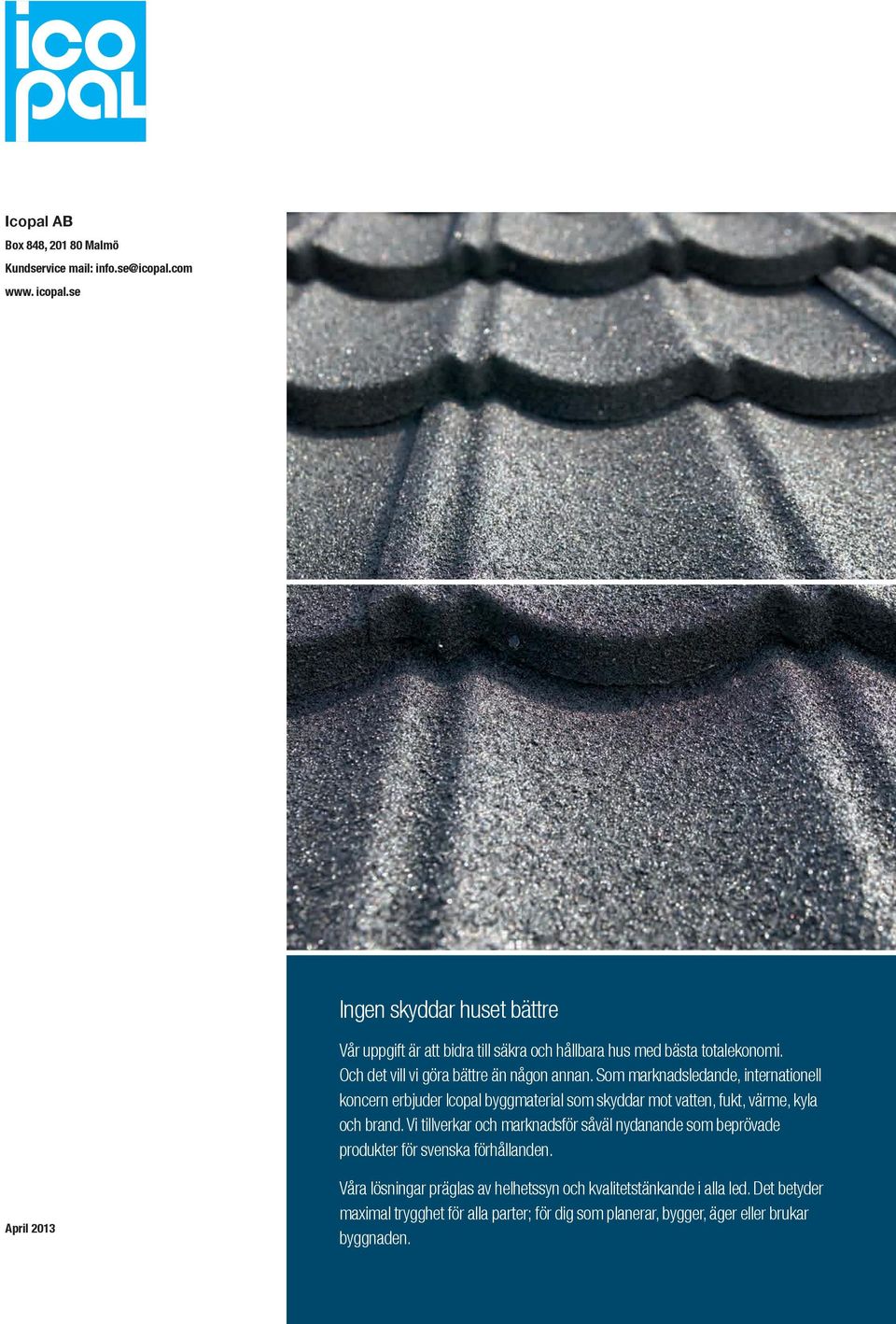

10 Icopal AB Box 848, Malmö Kundservice mail: www. icopal.se Ingen skyddar huset bättre Vår uppgift är att bidra till säkra och hållbara hus med bästa totalekonomi. Och det vill vi göra bättre än någon annan. Som marknadsledande, inter nationell koncern erbjuder Icopal byggmaterial som skyddar mot vatten, fukt, värme, kyla och brand. Vi tillverkar och marknadsför såväl nydanande som beprövade produkter för svenska förhållanden. April 2013 Våra lösningar präglas av helhetssyn och kvalitetstänkande i alla led. Det betyder maximal trygghet för alla parter; för dig som planerar, bygger, äger eller brukar byggnaden.
