Jabo Wood Products AB ref till ritningsnummer 1019 sida 1(2)

Transkript

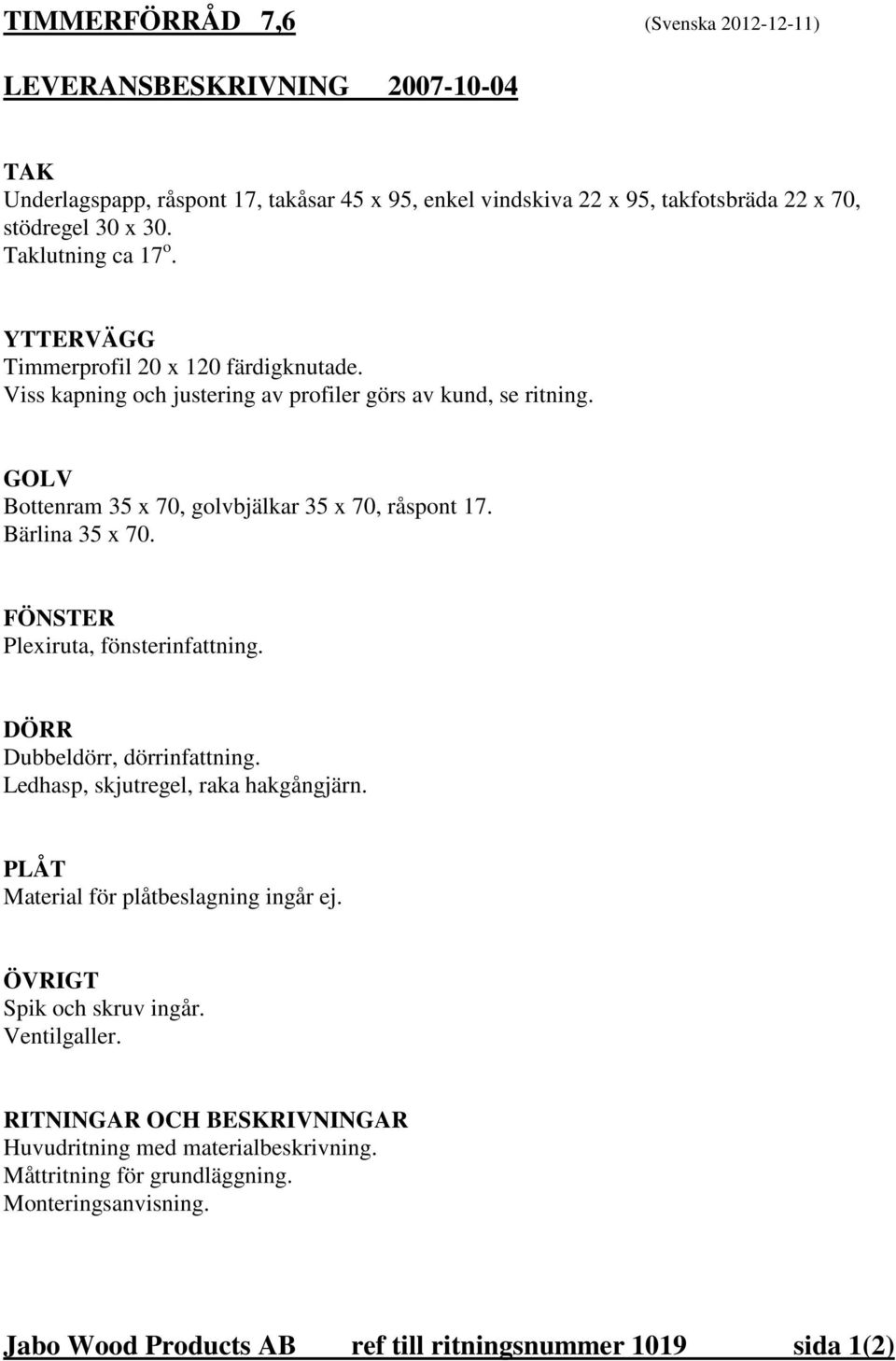

1 TIMMERFÖRRÅD 7,6 (Svenska ) LEVERANSBESKRIVNING TAK Underlagspapp, råspont 17, takåsar 45 x 95, enkel vindskiva 22 x 95, takfotsbräda 22 x 70, stödregel 30 x 30. Taklutning ca 17 o. YTTERVÄGG Timmerprofil 20 x 120 färdigknutade. Viss kapning och justering av profiler görs av kund, se ritning. GOLV Bottenram 35 x 70, golvbjälkar 35 x 70, råspont 17. Bärlina 35 x 70. FÖNSTER Plexiruta, fönsterinfattning. DÖRR Dubbeldörr, dörrinfattning. Ledhasp, skjutregel, raka hakgångjärn. PLÅT Material för plåtbeslagning ingår ej. ÖVRIGT Spik och skruv ingår. Ventilgaller. RITNINGAR OCH BESKRIVNINGAR Huvudritning med materialbeskrivning. Måttritning för grundläggning. Monteringsanvisning. Jabo Wood Products AB ref till ritningsnummer 1019 sida 1(2)

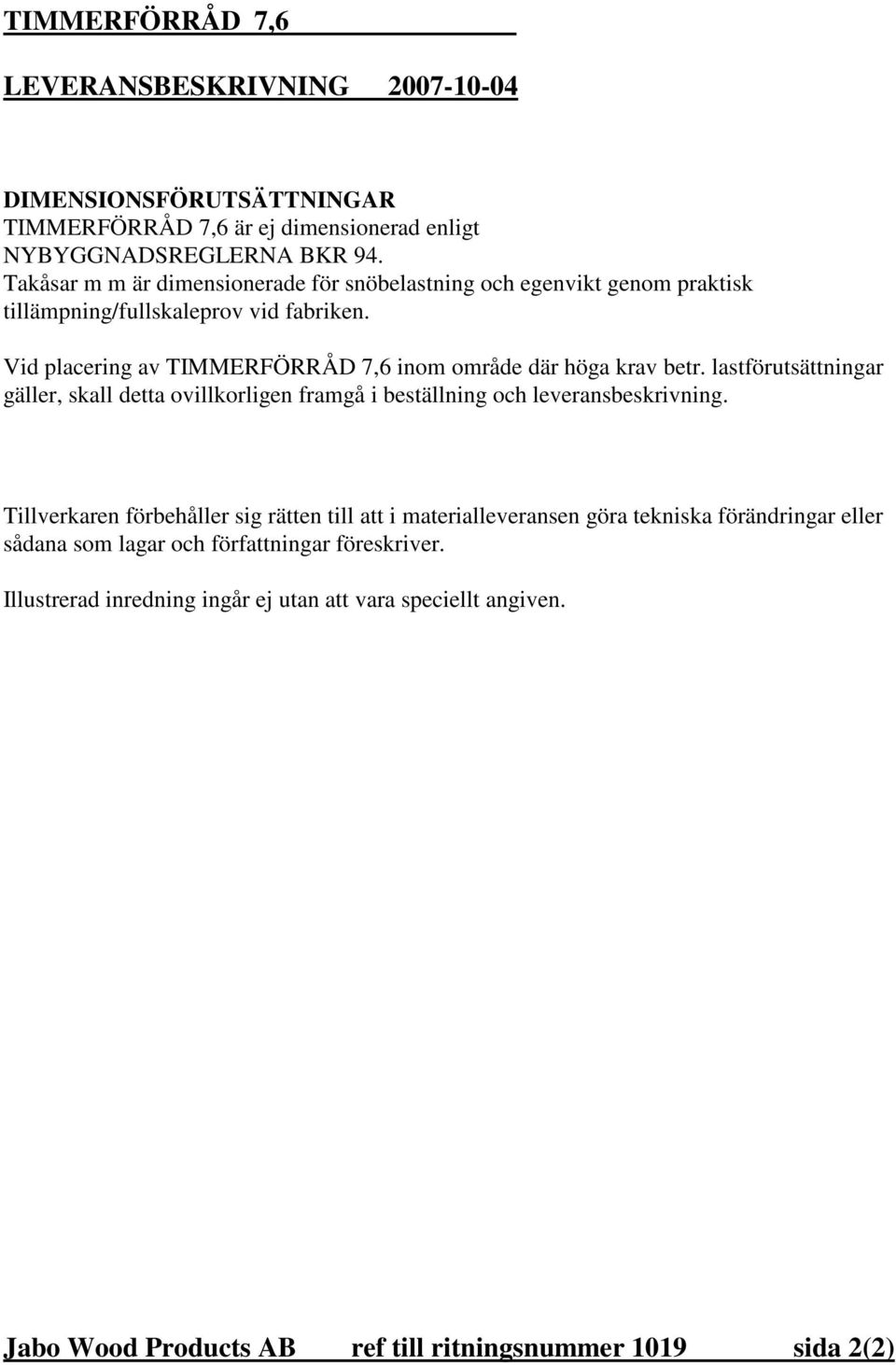

2 TIMMERFÖRRÅD 7,6 LEVERANSBESKRIVNING DIMENSIONSFÖRUTSÄTTNINGAR TIMMERFÖRRÅD 7,6 är ej dimensionerad enligt NYBYGGNADSREGLERNA BKR 94. Takåsar m m är dimensionerade för snöbelastning och egenvikt genom praktisk tillämpning/fullskaleprov vid fabriken. Vid placering av TIMMERFÖRRÅD 7,6 inom område där höga krav betr. lastförutsättningar gäller, skall detta ovillkorligen framgå i beställning och leveransbeskrivning. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Illustrerad inredning ingår ej utan att vara speciellt angiven. Jabo Wood Products AB ref till ritningsnummer 1019 sida 2(2)

3 Svenska Sida 1 av 2 TIMMERFÖRRÅD 7,6 Materialbeskrivning Litt Antal Material Dim. Längd Färdig kapad Kapas på plats 33 Timmerprofil ( 1st reserv ) 20x X 16 ( kapas i mitten för dörr ) 20x X 17 ( 1 st reserv ) 20x X 2 20x X 2 sned kant 20x X 1 bnt ( 2 st gavelspetsar ) 20x120 X 35 Råspont till golv 17x X X 85 Råspont till tak 17x X X 1 Pardörr 1450x Plastruta 380x560 1 sats Fönsterlist ( 2 st st 425 ) 15x15 X 4 Vindskivor 22x X 2 Takfotsbrädor 22x X 2 Takfotsregel 35x X 8 Hörnreglar 30x X 4 Dörr- och fönsterinfattning 45x X 1 rlr Underlagspapp TJB Supertak YAP m X 1 Takås Jackad 45x X 2 Bottenram 35x X 2 Bottenram Jackad 35x X 3 Bjälkar 35x X 1 Bärlina 35x X Jabo Wood Products AB Vänd!

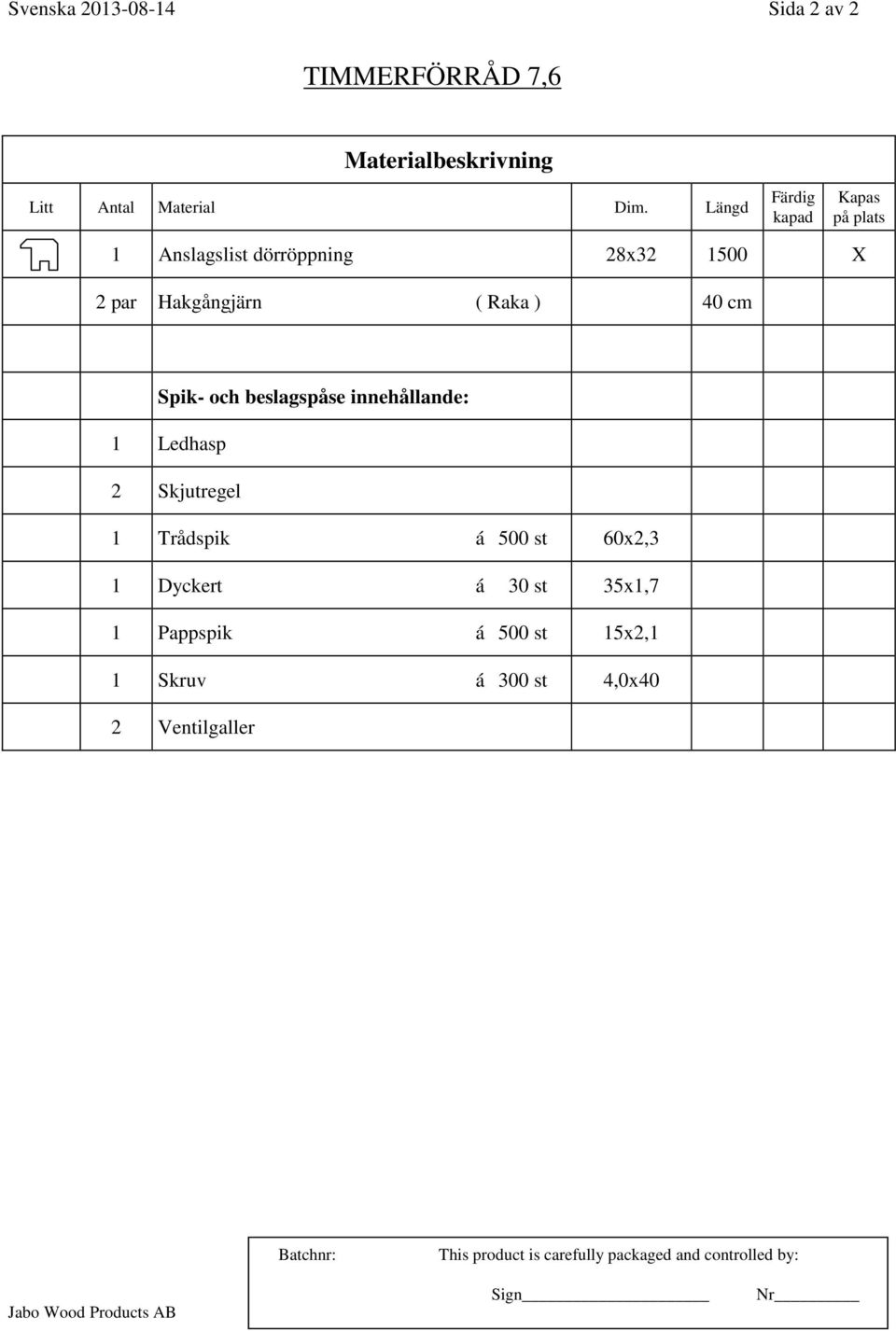

4 Svenska Sida 2 av 2 TIMMERFÖRRÅD 7,6 Materialbeskrivning Litt Antal Material Dim. Längd Färdig kapad Kapas på plats 1 Anslagslist dörröppning 28x X 2 par Hakgångjärn ( Raka ) 40 cm Spik- och beslagspåse innehållande: 1 Ledhasp 2 Skjutregel 1 Trådspik á 500 st 60x2,3 1 Dyckert á 30 st 35x1,7 1 Pappspik á 500 st 15x2,1 1 Skruv á 300 st 4,0x40 2 Ventilgaller Batchnr: This product is carefully packaged and controlled by: Jabo Wood Products AB Sign Nr Vänd!

5 Innehållsförteckning: Byggnadsbeskrivning (Svenska ) Ritningar 1019 A 01 A 04 TIMMERFÖRRÅD 7,6 För att Ert TIMMERFÖRRÅD 7,6 skall bli vad Ni och vi hoppas på krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning m m kontrolleras. Skaffa rätt och riktiga verktyg. Kontrollera materialleverans gentemot materialspecifikationen, sortera i lämpliga delar. OBS! Allt material skall skyddas mot fukt under lagring och uppförande. Kapa aldrig några bitar förrän Du kontrollerat att rätt bit kapats och till rätt mått. Utför sedan arbete enligt byggnadsbeskrivningen. Tips!!! Behandla bottenram, bjälkar och bärlina före montering med någon form av träskyddsmedel. Rådfråga en färgfackhandel. Ventiler måste monteras för att fukt- och mögelproblem ej ska uppstå. Såga/borra upp hål och montera dessa så nära varje taknock som möjligt. Garanti gäller ej om detta inte är utfört. TIMMERFÖRRÅD 7,6 BYGGNADSBESKRIVNING Utför grundläggning med plintar eller likvärdigt efter eget val. Grundläggningsdjupet skall anpassas till markens tjälfarlighet. Mått på grundplintar och diagonal på grundläggningen kontrolleras noga. Jmf ritning A 01. OBS!! plintar för bärlina 70 mm lägre. 2 Placera ut bärlina, montera ihop bottenram och bjälkar enl ritning A 01- A 04. Förankra bottenramen till grundläggningen (förankringsdetaljer ingår ej). 3 Påbörja härefter monteringen av timmerprofiler, börja med halvprofil vägg A och C, härefter följer helprofil vägg B och D. Timmerprofiler spikas till bottenram. Se ritning A Härefter monteras timmerprofilerna varv nr 2 i samma ordningsföljd som varv 1. Timmerprofil L=1174 sågas enligt detalj på ritning A 03 för dörröppning. OBS! Vid fönstermontage måste fönsterinfattningen sågas till och monteras innan timmerprofilen över fönstret fastsätts, se detalj ritning A 03. OBS! Till dörr- och fönsterinfattning medlevereras 4 st 2,10. 1 st kapas till 2 st långsidor och 1 st kortsida för fönster, 1 st kapas för kortsida fönster och överbit dörr, 2 övriga till sidorna på dörren. Kontrollera måtten noga före kapning. Fäst regel 30x30 i varje knutpunkt och i mitten vägg B, C och D. Lämna ca 20 mm i underkant för att golvbrädorna skall få plats, se detalj ritning A 03. Innan sista timmerprofilsvarvet monteras kapas regel 30x30 ca 30 mm under överkant vägg, se detalj ritning A03. OBS!! Reglar i hörn mot vägg A fästes endast provisoriskt, dessa måste demonteras innan sista golvbrädan läggs. Jabo Wood Products AB Timmerförråd 7,6 1(2)

6 5 Timmerprofiler i gavelspets har tillsågats på fabrik med rätt taklutning, spika dessa profiler till underliggande från ovansidan. Kontrollera att gavelspets och vägganslutning håller samma höjd, får ev finjusteras. 6 Såga ur gavelspetsar för takås, se ritning A Montera takås och fäst regel 30x30 vid sidorna, se detalj ritning A 03 vägg A C. Kapa regel 30x30 i överkant av timmerprofilerna. 8 Påbörja nu monteringen av tak, använd tillkapade råsponts brädor längd 1600 mm. Börja vid en gavel, se detalj ritning A 04. Montera råsponts brädorna över hela takytan och spika med 1 st 60x23 per bräda till respektive vägg och takås. Sista råsponts brädan justeras efter takåsen. 9 Montera vindskivor på gavlarna. Spika vindskivan till förlängd timmerprofil respektive takås med spik 60x23. Se ritning A 04. (Snedsåga takås och övre timmerprofil om så önskas innan Ni monterar vindskivan). 10 Montera nu takfotsbräda/takfotsregel. Börja med att spika fast takfotsregeln genom råspont, härefter spikas brädan till råspontskant och regel. Spika även takfotsbrädans ändar genom vindskivorna på gavel. Se ritning A Lägg ut underlagspappen. Börja vid takfoten. Omlottlägg pappvåderna 80 mm och spika vid omlottläggning med pappspik cc 100 mm. Tillse att permanent ytskikt omgående monteras då underlagspappen endast är ett tillfälligt skydd. Se ritning A Montera golvet med råspont längd 2430 mm, använd spik 60x23, se ritning A 04. Börja från vägg C och gå mot vägg A. 13 Montera nu dörrinfattningar till timmerprofiler runt dörröppning, skruva med 3,9x41, se ritning A 03. Tillpassa sedan anslagslisten i dörröppning, förborra och skruva med 4 st skruv 4,0x41, se ritning A Montera dörrblad provisoriskt. Palla på bottenram för att få erforderlig frigång, placera ut och märk ut gångjärnsinfästningar, skruva fast dessa till tvärregel respektive genom dörrfoder. Montera även plastrutan med tillhörande list. OBS! Förborra skruvhål för gångjärnsinfästningar. Jmf detalj ritning A Montera ledhasp (låsbeslag) på gångdörren. Montera även skjutreglar i över- och underkant på insidan av den andra dörren. Nu återstår bara att måla förrådet, använd med fördel vår målningsanvisning eller rådfråga en färgfackhandel. Lycka till! önskar Jabo Wood Products AB Jabo Wood Products AB Timmerförråd 7,6 2(2)
