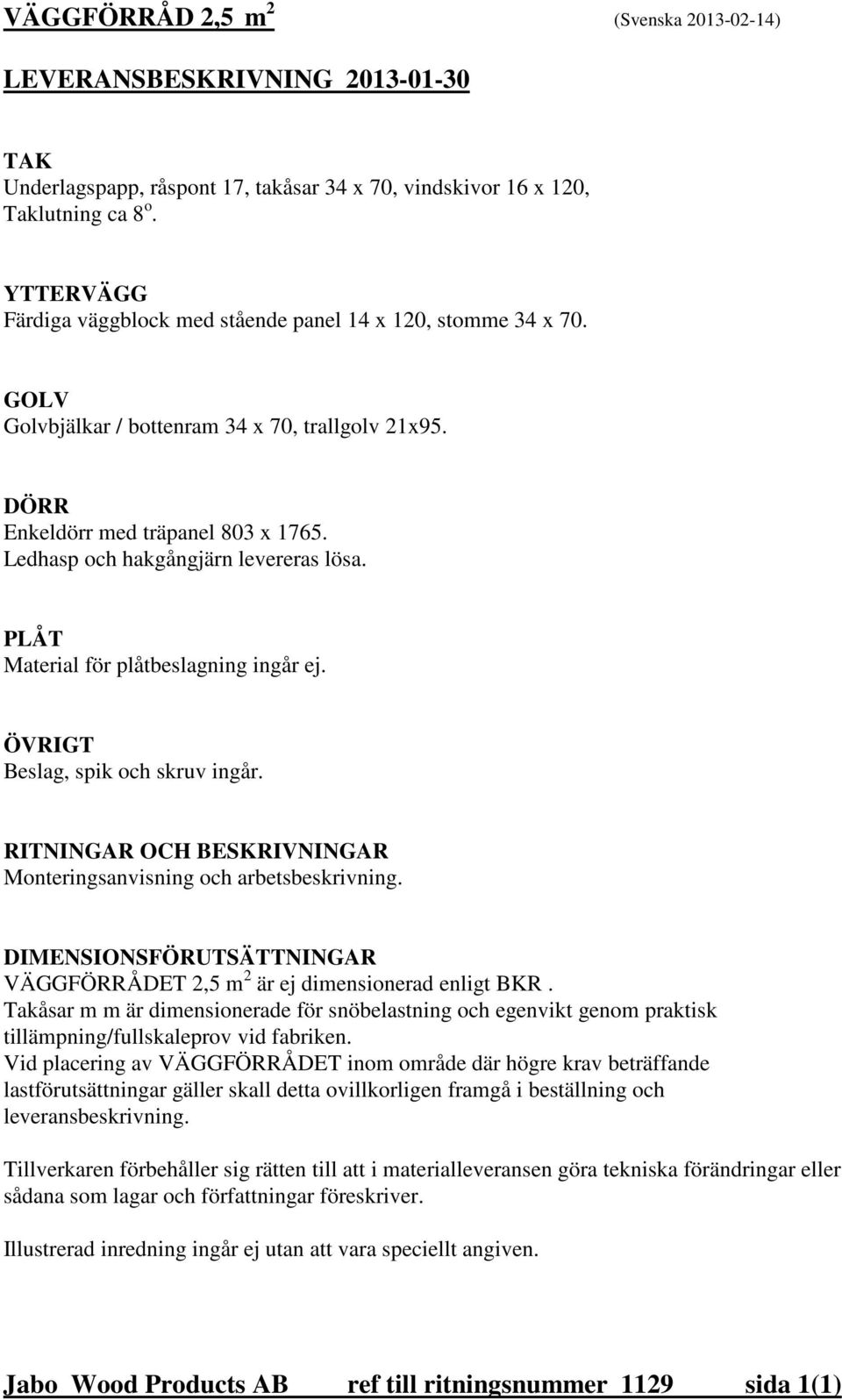

1 VÄGGFÖRRÅD 2,5 m 2 (Svenska ) LEVERANSBESKRIVNING TAK Underlagspapp, råspont 17, takåsar 34 x 70, vindskivor 16 x 120, Taklutning ca 8 o. YTTERVÄGG Färdiga väggblock med stående panel 14 x 120, stomme 34 x 70. GOLV Golvbjälkar / bottenram 34 x 70, trallgolv 21x95. DÖRR Enkeldörr med träpanel 803 x Ledhasp och hakgångjärn levereras lösa. PLÅT Material för plåtbeslagning ingår ej. ÖVRIGT Beslag, spik och skruv ingår. RITNINGAR OCH BESKRIVNINGAR Monteringsanvisning och arbetsbeskrivning. DIMENSIONSFÖRUTSÄTTNINGAR VÄGGFÖRRÅDET 2,5 m 2 är ej dimensionerad enligt BKR. Takåsar m m är dimensionerade för snöbelastning och egenvikt genom praktisk tillämpning/fullskaleprov vid fabriken. Vid placering av VÄGGFÖRRÅDET inom område där högre krav beträffande lastförutsättningar gäller skall detta ovillkorligen framgå i beställning och leveransbeskrivning. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Illustrerad inredning ingår ej utan att vara speciellt angiven. Jabo Wood Products AB ref till ritningsnummer 1129 sida 1(1)

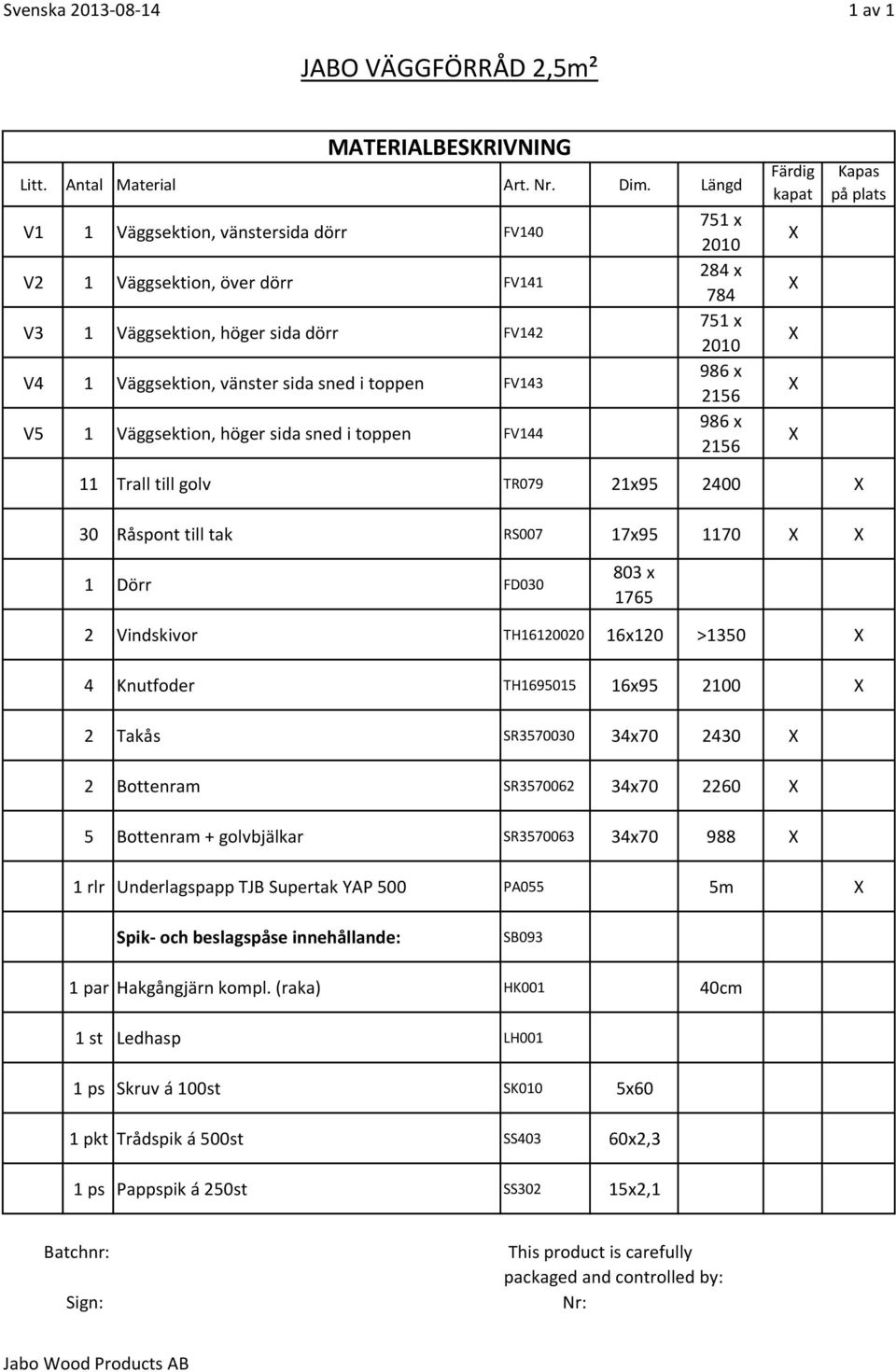

2 Svenska av 1 JABO VÄGGFÖRRÅD 2,5m² MATERIALBESKRIVNING Litt. Antal Material Art. Nr. Dim. Längd V1 1 Väggsektion, vänstersida dörr FV140 V2 1 Väggsektion, över dörr FV141 V3 1 Väggsektion, höger sida dörr FV142 V4 1 Väggsektion, vänster sida sned i toppen FV143 V5 1 Väggsektion, höger sida sned i toppen FV x x x x x 2156 Färdig kapat X X X X X Kapas på plats 11 Trall till golv TR079 21x X 30 Råspont till tak RS007 17x X X 1 Dörr FD x Vindskivor TH x120 >1350 X 4 Knutfoder TH x X 2 Takås SR x X 2 Bottenram SR x X 5 Bottenram + golvbjälkar SR x X 1 rlr Underlagspapp TJB Supertak YAP 500 PA055 5m X Spik- och beslagspåse innehållande: SB093 1 par Hakgångjärn kompl. (raka) HK001 40cm 1 st Ledhasp LH001 1 ps Skruv á 100st SK010 5x60 1 pkt Trådspik á 500st SS403 60x2,3 1 ps Pappspik á 250st SS302 15x2,1 Batchnr: Sign: This product is carefully packaged and controlled by: Nr: Jabo Wood Products AB

3 BYGGBESKRIVNING JABO Väggförråd 2,5 m² Svenska Innehållsförteckning: Byggbeskrivning Materialbeskrivning Underhåll / Målning Ritningar 1129 A 01 - A 04 JABO Wood Products AB JABO Väggförråd 2,5 m² 1

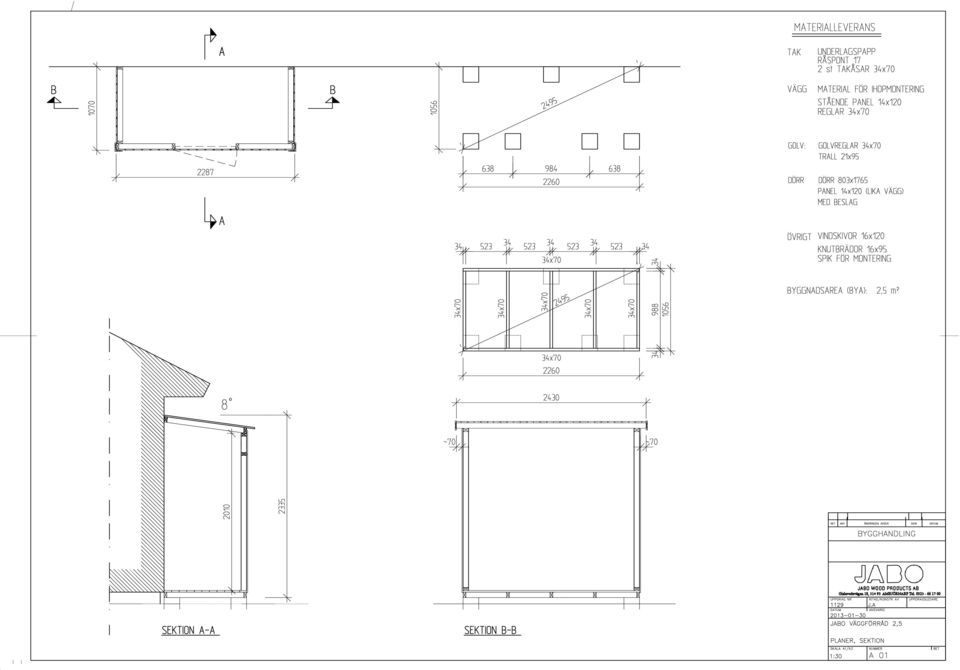

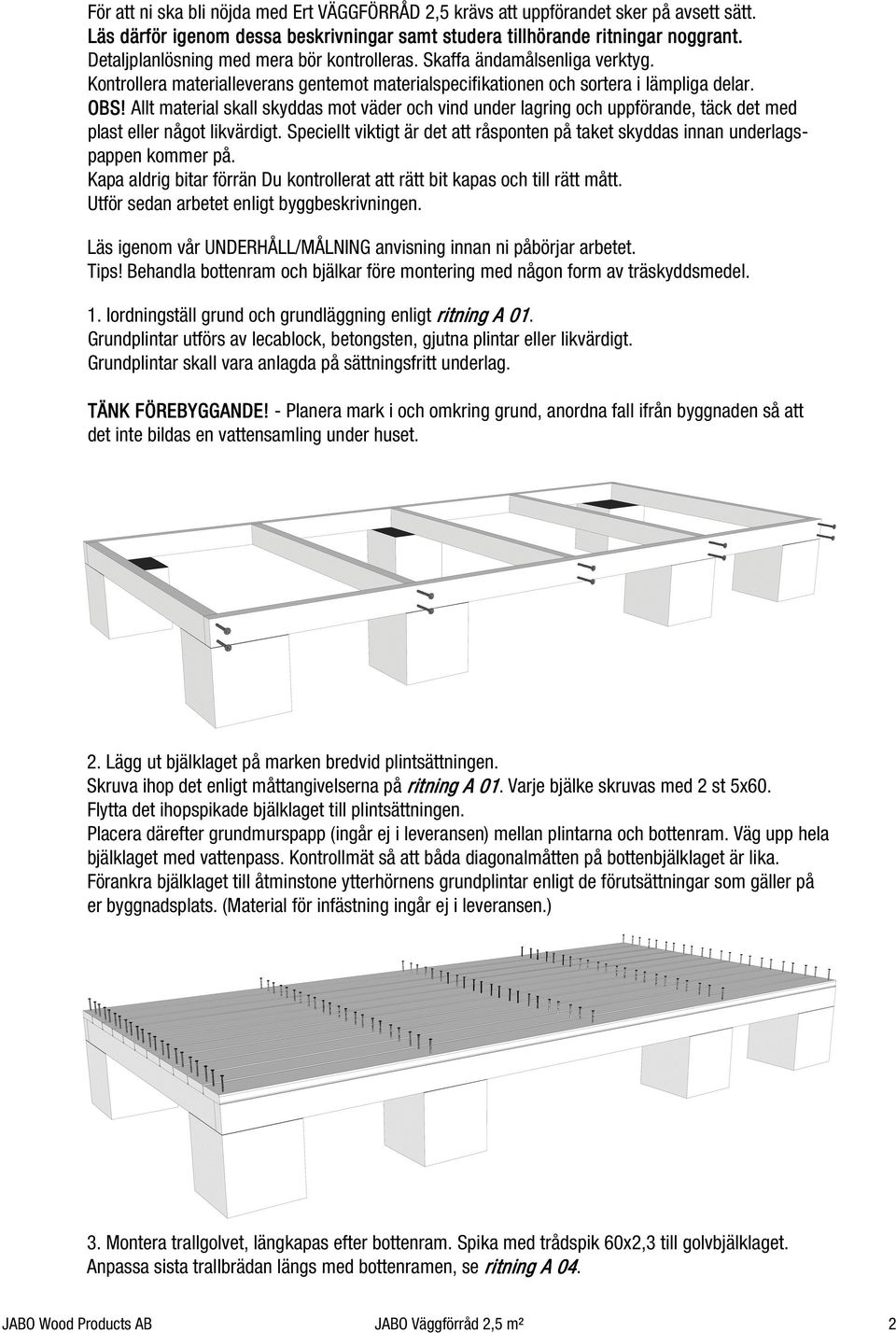

4 För att ni ska bli nöjda med Ert VÄGGFÖRRÅD 2,5 krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning med mera bör kontrolleras. Skaffa ändamålsenliga verktyg. Kontrollera materialleverans gentemot materialspecifikationen och sortera i lämpliga delar. OBS! Allt material skall skyddas mot väder och vind under lagring och uppförande, täck det med plast eller något likvärdigt. Speciellt viktigt är det att råsponten på taket skyddas innan underlagspappen kommer på. Kapa aldrig bitar förrän Du kontrollerat att rätt bit kapas och till rätt mått. Utför sedan arbetet enligt byggbeskrivningen. Läs igenom vår UNDERHÅLL/MÅLNING anvisning innan ni påbörjar arbetet. Tips! Behandla bottenram och bjälkar före montering med någon form av träskyddsmedel. 1. Iordningställ grund och grundläggning enligt ritning A 01. Grundplintar utförs av lecablock, betongsten, gjutna plintar eller likvärdigt. Grundplintar skall vara anlagda på sättningsfritt underlag. TÄNK FÖREBYGGANDE! - Planera mark i och omkring grund, anordna fall ifrån byggnaden så att det inte bildas en vattensamling under huset. 2. Lägg ut bjälklaget på marken bredvid plintsättningen. Skruva ihop det enligt måttangivelserna på ritning A 01. Varje bjälke skruvas med 2 st 5x60. Flytta det ihopspikade bjälklaget till plintsättningen. Placera därefter grundmurspapp (ingår ej i leveransen) mellan plintarna och bottenram. Väg upp hela bjälklaget med vattenpass. Kontrollmät så att båda diagonalmåtten på bottenbjälklaget är lika. Förankra bjälklaget till åtminstone ytterhörnens grundplintar enligt de förutsättningar som gäller på er byggnadsplats. (Material för infästning ingår ej i leveransen.) 3. Montera trallgolvet, längkapas efter bottenram. Spika med trådspik 60x2,3 till golvbjälklaget. Anpassa sista trallbrädan längs med bottenramen, se ritning A 04. JABO Wood Products AB JABO Väggförråd 2,5 m² 2

5 4. Montera väggsektionerna enligt ritning A 03. Börja med tex. V5 och V3. Skruva väggsektionerna till bottenramen och golvbjälklaget genom trallen med skruv 5,0x60, 3 st i varje sektion, staga och loda dessa väggsektioner och sätt sedan 1 skruv i ovandel och underdel. Gör likadant i andra hörnet. OBS! Se till att V2 passar mellan V1 och V3. Skruva fast väggsektion V2 med 2 skruv 5,0x60 från varje sida, se bild nedan. När alla väggsektioner är uppe, kontrollera med vattenpass så sektionerna är lodräta. När allt är bra skruva ihop varje väggsektion med ytterligare 2 skruv 5,0x60. Avsluta med att fästa väggsektionerna i er befintliga fasad. Använd skruv 5,0x60 eller annan anpassad för er fasad. Medföljer ej. 5. Montera upp de 2 takåsarna ca 70 mm ut från väggpanelen på vägg V4-V5, se ritning A04. Skråskruva fast dessa med 5x60 i överkant väggsektion ner i stående väggregel. JABO Wood Products AB JABO Väggförråd 2,5 m² 3

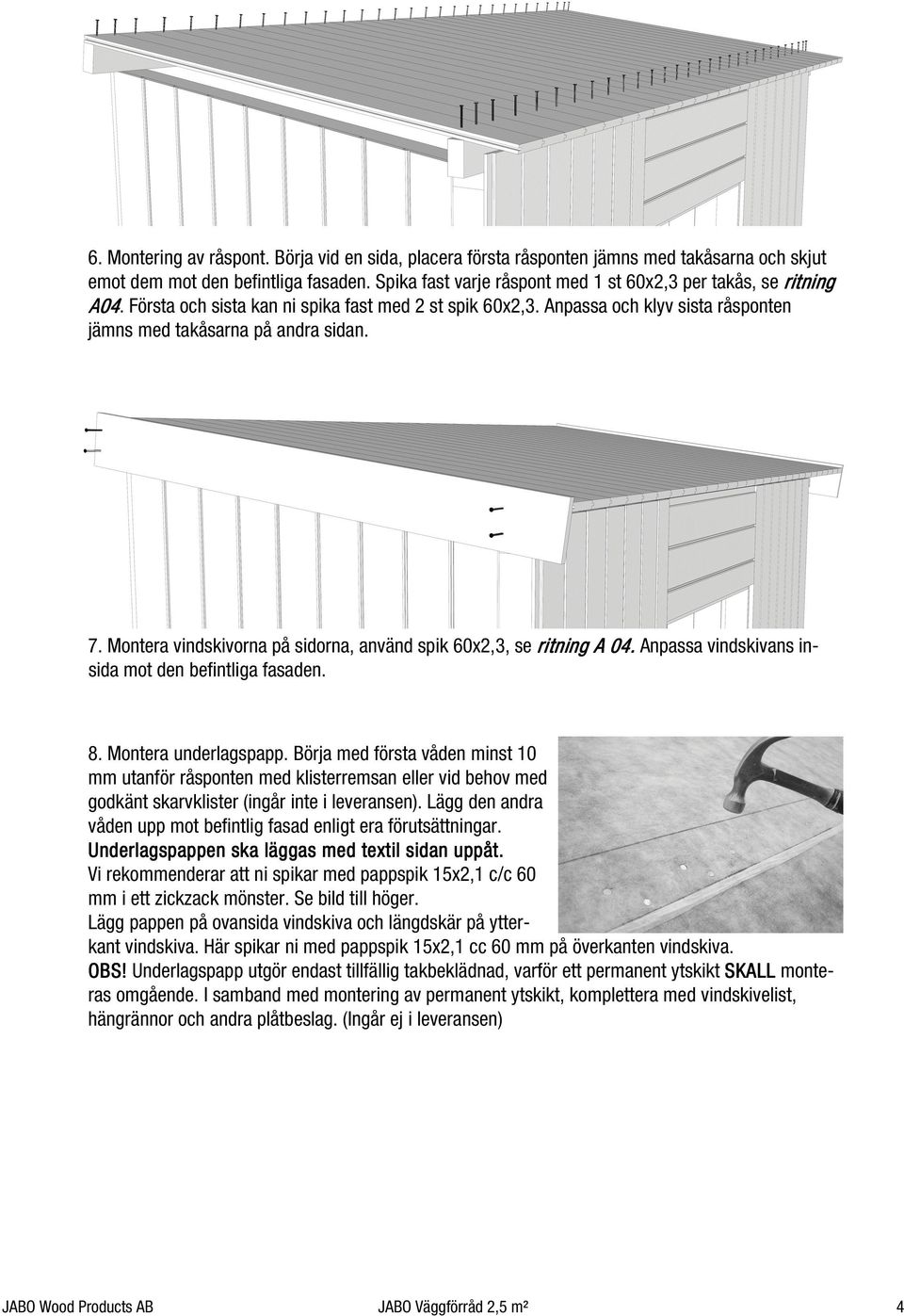

6 6. Montering av råspont. Börja vid en sida, placera första råsponten jämns med takåsarna och skjut emot dem mot den befintliga fasaden. Spika fast varje råspont med 1 st 60x2,3 per takås, se ritning A04. Första och sista kan ni spika fast med 2 st spik 60x2,3. Anpassa och klyv sista råsponten jämns med takåsarna på andra sidan. 7. Montera vindskivorna på sidorna, använd spik 60x2,3, se ritning A 04. Anpassa vindskivans insida mot den befintliga fasaden. 8. Montera underlagspapp. Börja med första våden minst 10 mm utanför råsponten med klisterremsan eller vid behov med godkänt skarvklister (ingår inte i leveransen). Lägg den andra våden upp mot befintlig fasad enligt era förutsättningar. Underlagspappen ska läggas med textil sidan uppåt. Vi rekommenderar att ni spikar med pappspik 15x2,1 c/c 60 mm i ett zickzack mönster. Se bild till höger. Lägg pappen på ovansida vindskiva och längdskär på ytterkant vindskiva. Här spikar ni med pappspik 15x2,1 cc 60 mm på överkanten vindskiva. OBS! Underlagspapp utgör endast tillfällig takbeklädnad, varför ett permanent ytskikt SKALL monteras omgående. I samband med montering av permanent ytskikt, komplettera med vindskivelist, hängrännor och andra plåtbeslag. (Ingår ej i leveransen) JABO Wood Products AB JABO Väggförråd 2,5 m² 4

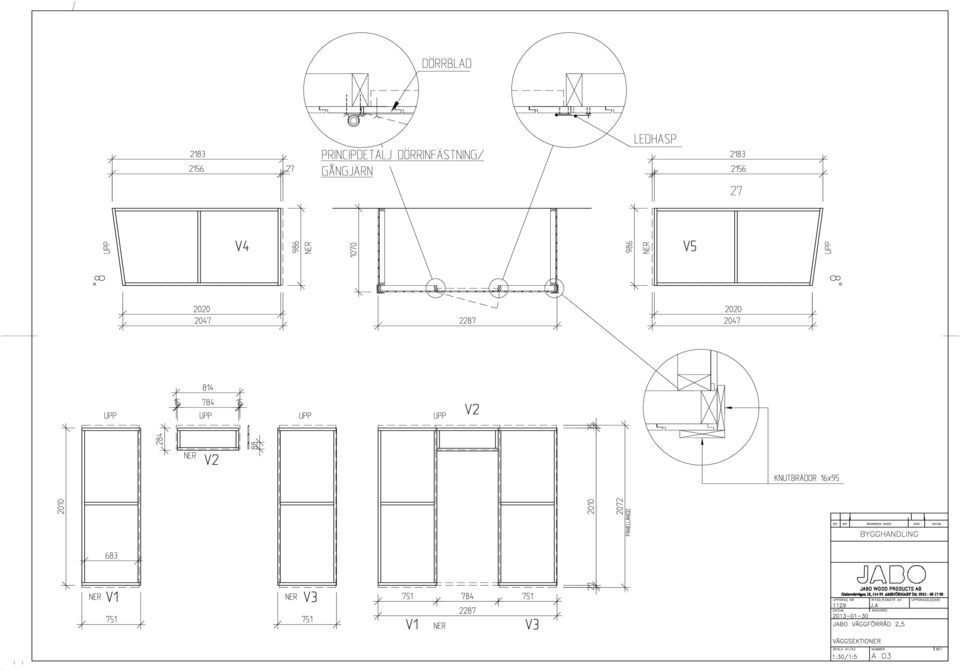

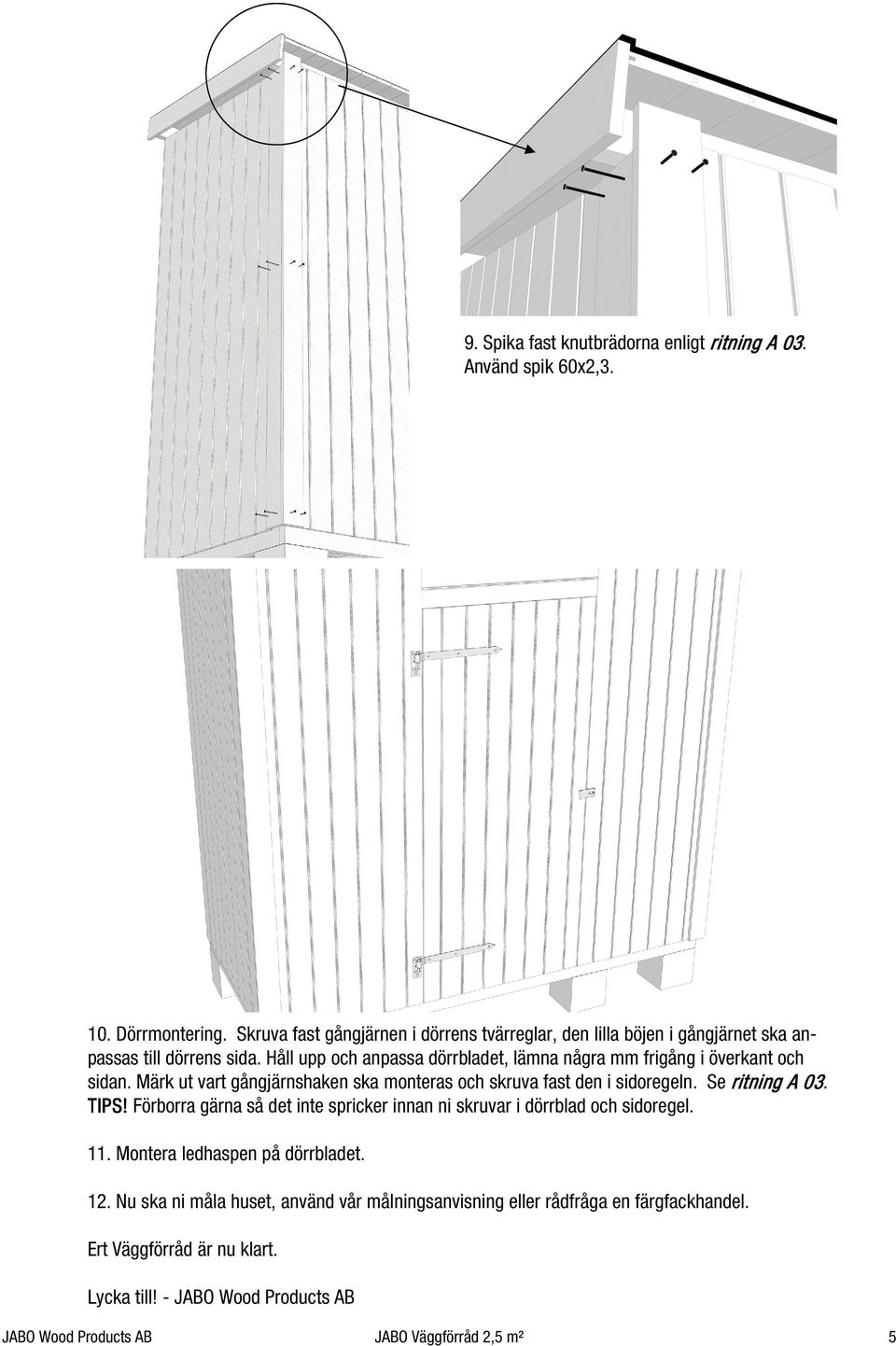

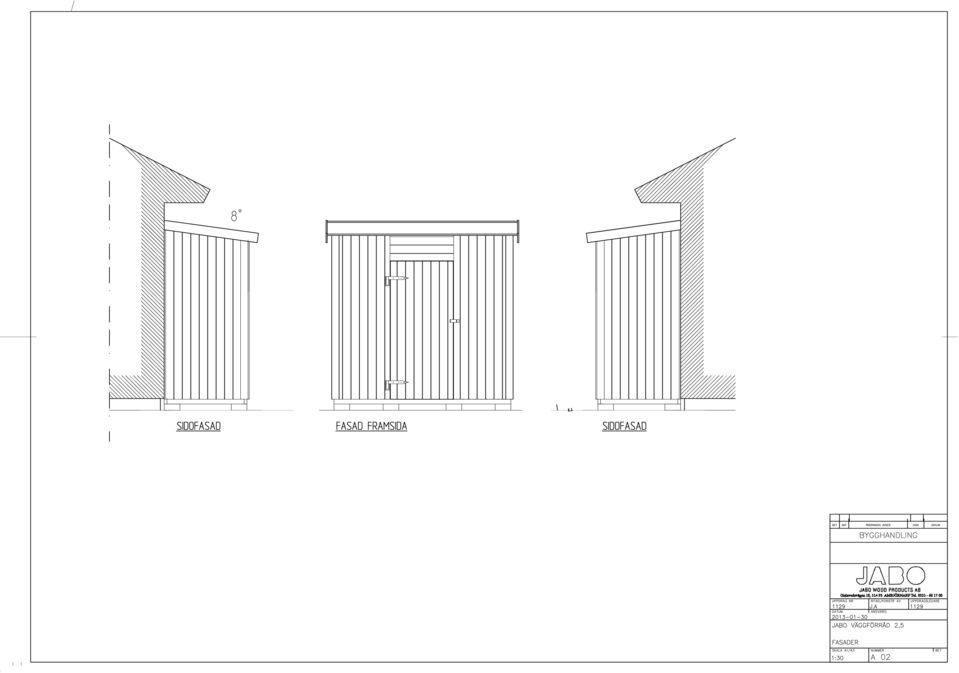

7 9. Spika fast knutbrädorna enligt ritning A 03. Använd spik 60x2, Dörrmontering. Skruva fast gångjärnen i dörrens tvärreglar, den lilla böjen i gångjärnet ska anpassas till dörrens sida. Håll upp och anpassa dörrbladet, lämna några mm frigång i överkant och sidan. Märk ut vart gångjärnshaken ska monteras och skruva fast den i sidoregeln. Se ritning A 03. TIPS! Förborra gärna så det inte spricker innan ni skruvar i dörrblad och sidoregel. 11. Montera ledhaspen på dörrbladet. 12. Nu ska ni måla huset, använd vår målningsanvisning eller rådfråga en färgfackhandel. Ert Väggförråd är nu klart. Lycka till! - JABO Wood Products AB JABO Wood Products AB JABO Väggförråd 2,5 m² 5
