Monteringsanvisning Attefallstomme 25m2 med loft.

Transkript

1 Monteringsanvisning Attefallstomme 25m2 med loft. 1. Ta fram 2st 45x220mm reglar och lägg dem förskjutna bredvid varandra enligt (bild 1). Längden ska bli totalt 6000mm eftersom längden på stugan är totalt 6m lång. Skruva de 45x220mm reglarna tillsammans med 80mm skruv.(2st skruv/500mm) 2. Mät avståndet på den bit som nu fattas enligt (bild 2.) (kapas från 45x220mm regel 4.8m). Skruva fast biten med 80mm skruv.(2st skruv/500mm) Bild 1. Bild 2. Sida 1 av 13

2 3. Ta fram bjälklagsritningen, markera med streck placeringen av reglarna enligt ritningen, sätt ett kryss på den sida regeln ska sitta för att minska risken av felmontering senare. 4. Montera 9st balkskor/ bärlina enligt nedan bilder. Tips! använd en 45x220mm spillbit för att få balkskon i rätt höjd.(bild 5.) (10st ankarskruv/balksko in i bärlinan + 2/sida enligt pilar) Bild 5. Sida 2 av 13

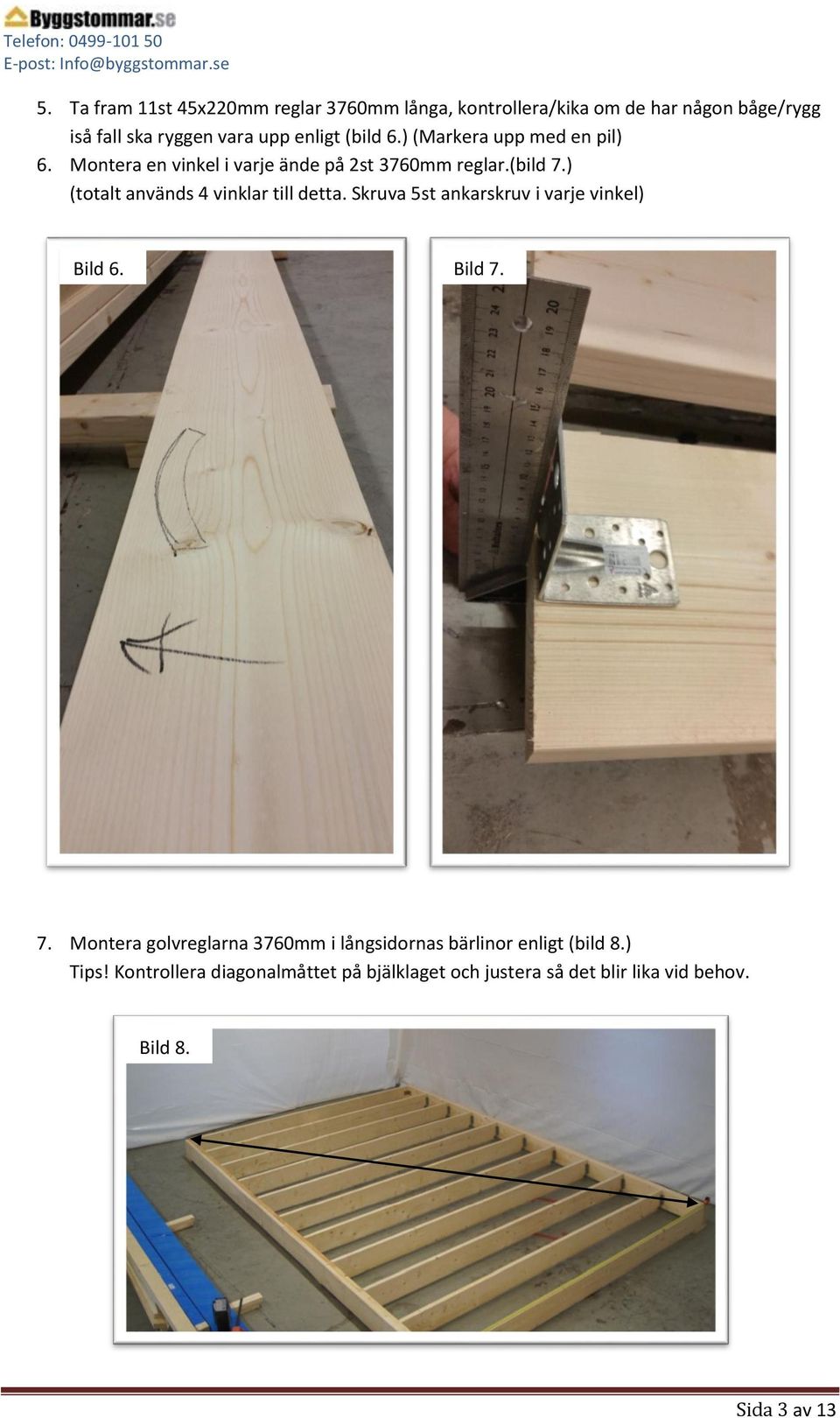

3 5. Ta fram 11st 45x220mm reglar 3760mm långa, kontrollera/kika om de har någon båge/rygg iså fall ska ryggen vara upp enligt (bild 6.) (Markera upp med en pil) 6. Montera en vinkel i varje ände på 2st 3760mm reglar.(bild 7.) (totalt används 4 vinklar till detta. Skruva 5st ankarskruv i varje vinkel) Bild 6. Bild Montera golvreglarna 3760mm i långsidornas bärlinor enligt (bild 8.) Tips! Kontrollera diagonalmåttet på bjälklaget och justera så det blir lika vid behov. Bild 8. Sida 3 av 13

4 8. Nu ska kortlingarna monteras enligt bjälklagsritningen. (Använd 100mm skruv) 9. Mät och markera placeringen av kortlingarna enligt bjälklagsritningen, skruva fast med 100mm skruv 2st/sida Sida 4 av 13

5 10. Nu ska väggstommarna resas, de ska monteras kant i kant med bjälklagets utsida. Använd 100mm skruv som skruvas ner i bjälklaget. (3-4 skruv efter behov). OBS! Vissa väggar är numrerade och då ska numret monteras neråt och inåt. 11. Fortsätt med nästa väggstomme på långsidan, kontrollera med vattenpass att väggen är lodrät innan de skruvas tillsammans. Väggarna skruvas tillsammans med 2st 80mm skruv/500mm. Sida 5 av 13

6 12. Nu är den första långsidan klar, börja nu med en gavelvägg. Bild Skruva gavelväggarna tillsammans enligt (Bild 9.) Tips! Använd en tving för att få väggarna tätt tillsammans innan de skråskruvas enligt (Bild 9.) Använd 2st 100mm skruv /500mm på insida och utsidan. 14. Fortsätt att montera alla utom den sista väggstommen på nästa långsida. Sida 6 av 13

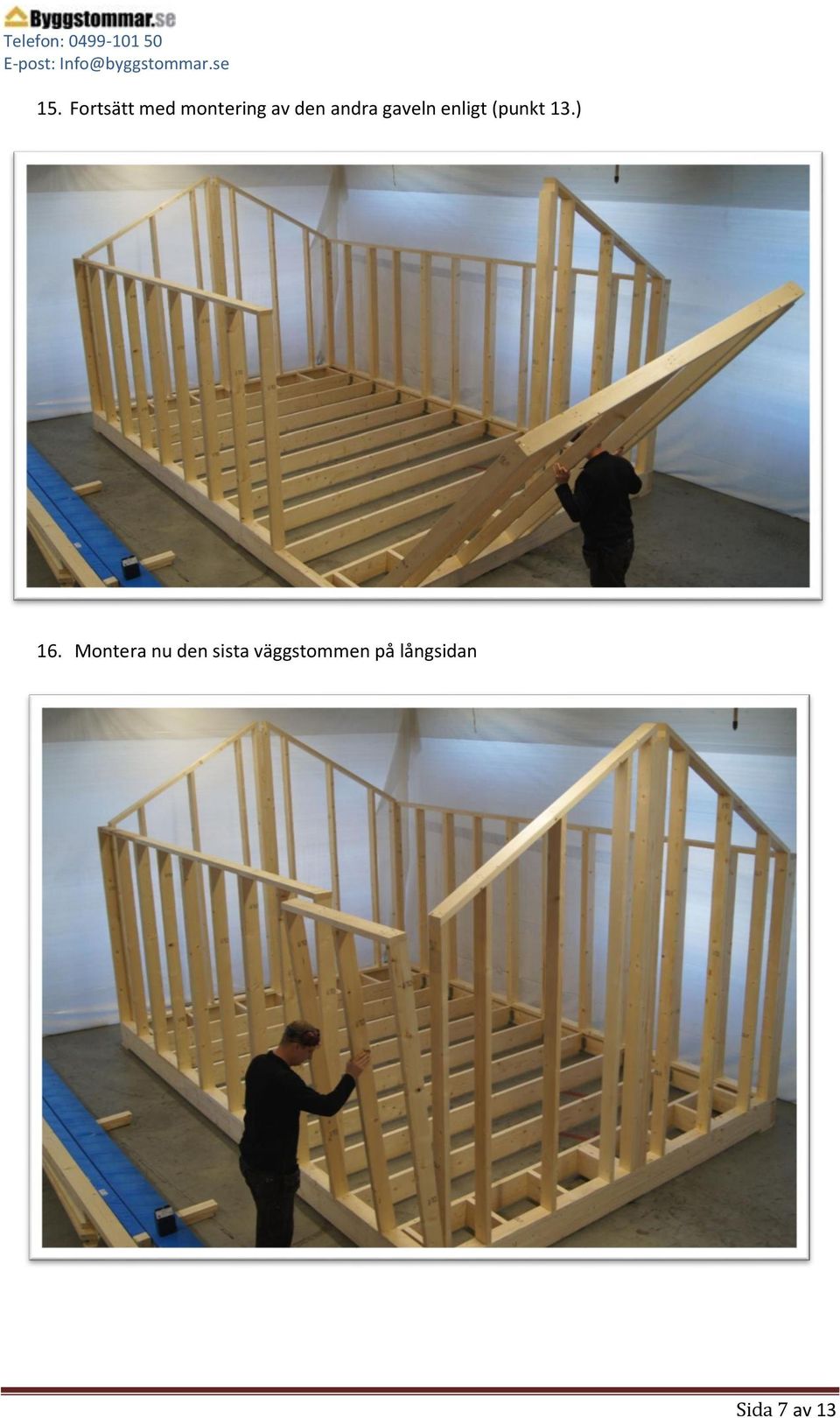

7 15. Fortsätt med montering av den andra gaveln enligt (punkt 13.) 16. Montera nu den sista väggstommen på långsidan Sida 7 av 13

8 17. Nu ska ett hammarband (45x120mm regel) monteras över båda långsidorna. Skruva med 80mm skruv, använd ca 4 skruv över varje sektion(totalt 20st skruv/långsida) Tips! Om medföljande hammarband är 4800mm kommer skarven hamna precis i en väggskarv, för att undvika detta, sågas och monteras en kort bit tex 600mm lång regel först. Sida 8 av 13

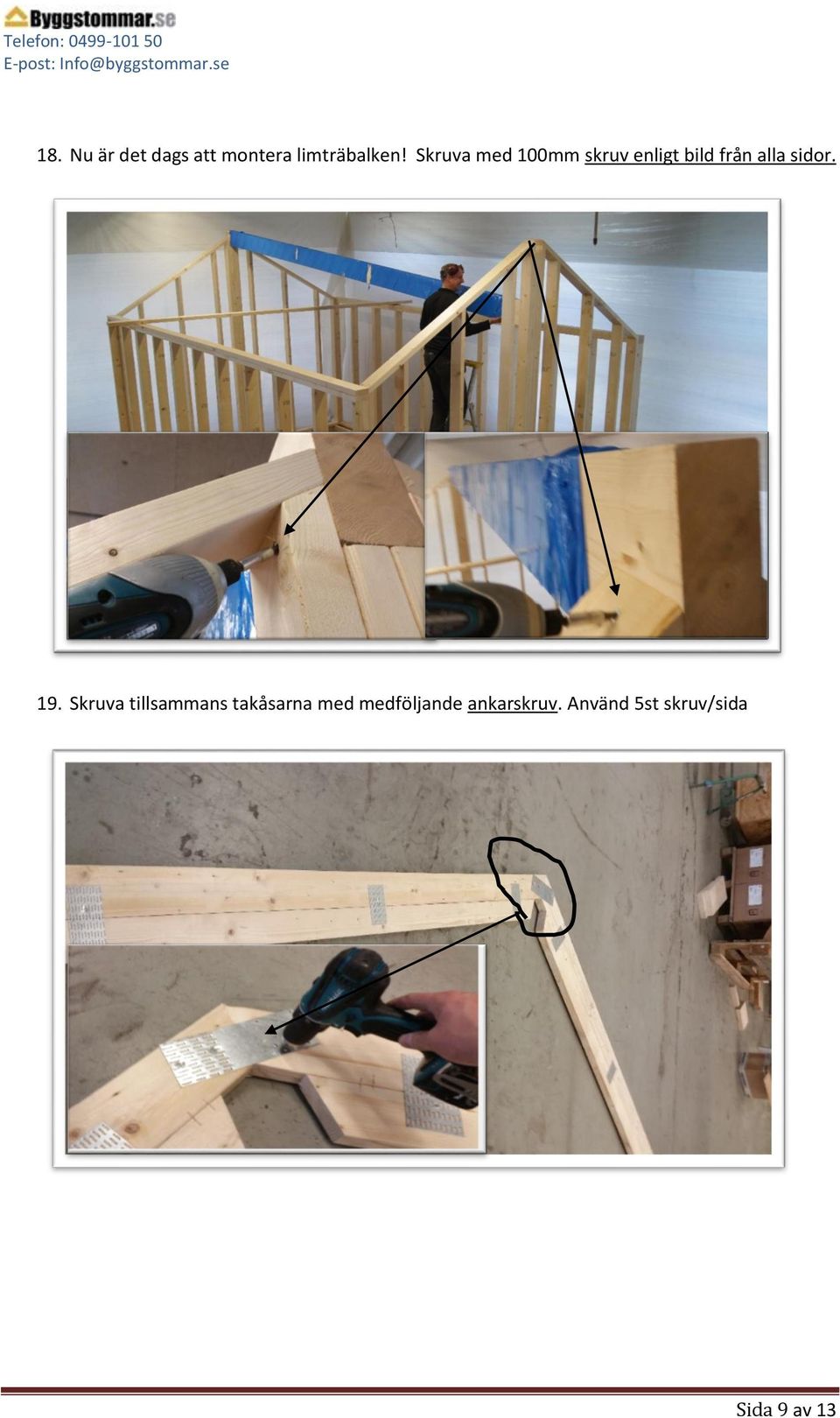

9 18. Nu är det dags att montera limträbalken! Skruva med 100mm skruv enligt bild från alla sidor. 19. Skruva tillsammans takåsarna med medföljande ankarskruv. Använd 5st skruv/sida Sida 9 av 13

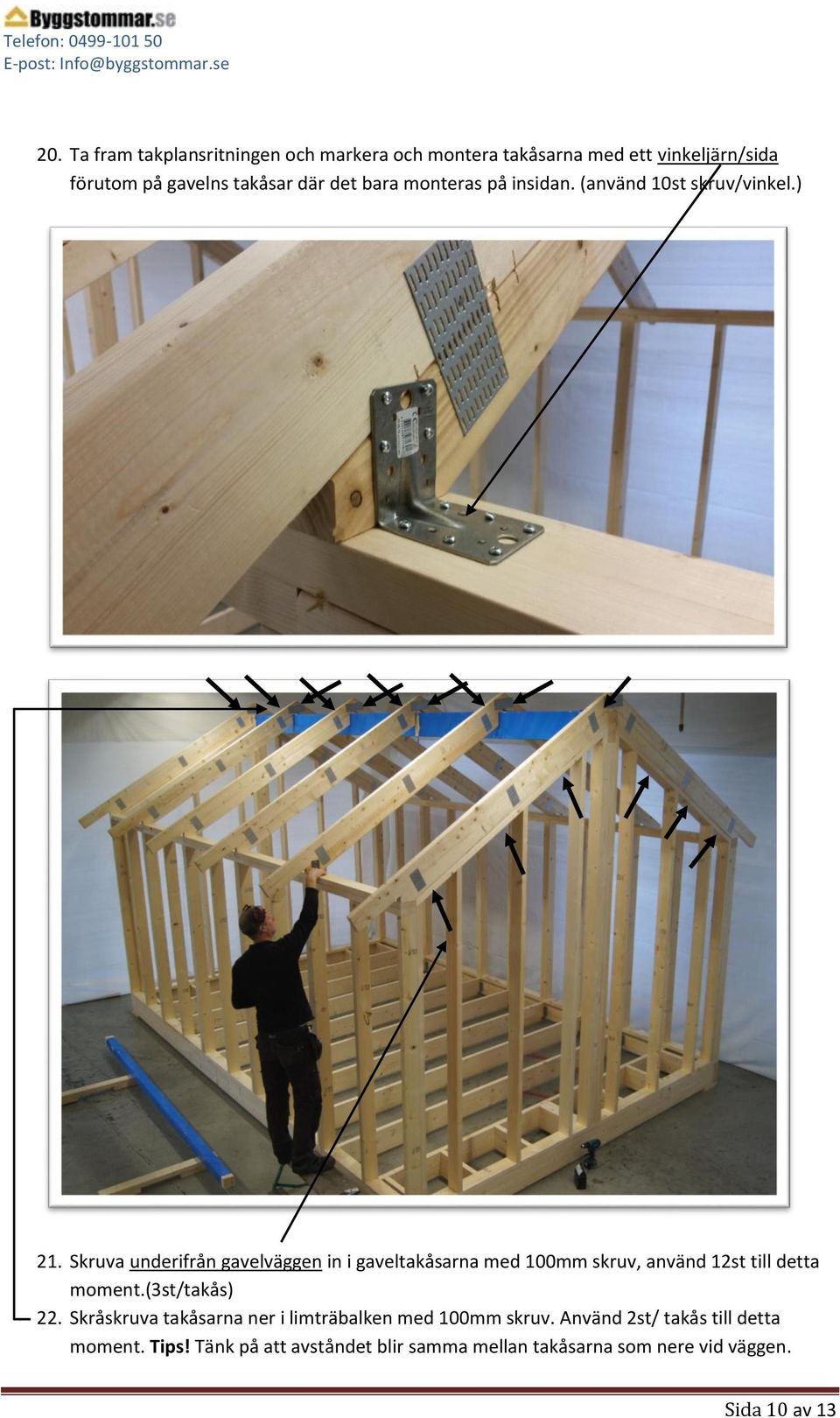

10 20. Ta fram takplansritningen och markera och montera takåsarna med ett vinkeljärn/sida förutom på gavelns takåsar där det bara monteras på insidan. (använd 10st skruv/vinkel.) 21. Skruva underifrån gavelväggen in i gaveltakåsarna med 100mm skruv, använd 12st till detta moment.(3st/takås) 22. Skråskruva takåsarna ner i limträbalken med 100mm skruv. Använd 2st/ takås till detta moment. Tips! Tänk på att avståndet blir samma mellan takåsarna som nere vid väggen. Sida 10 av 13

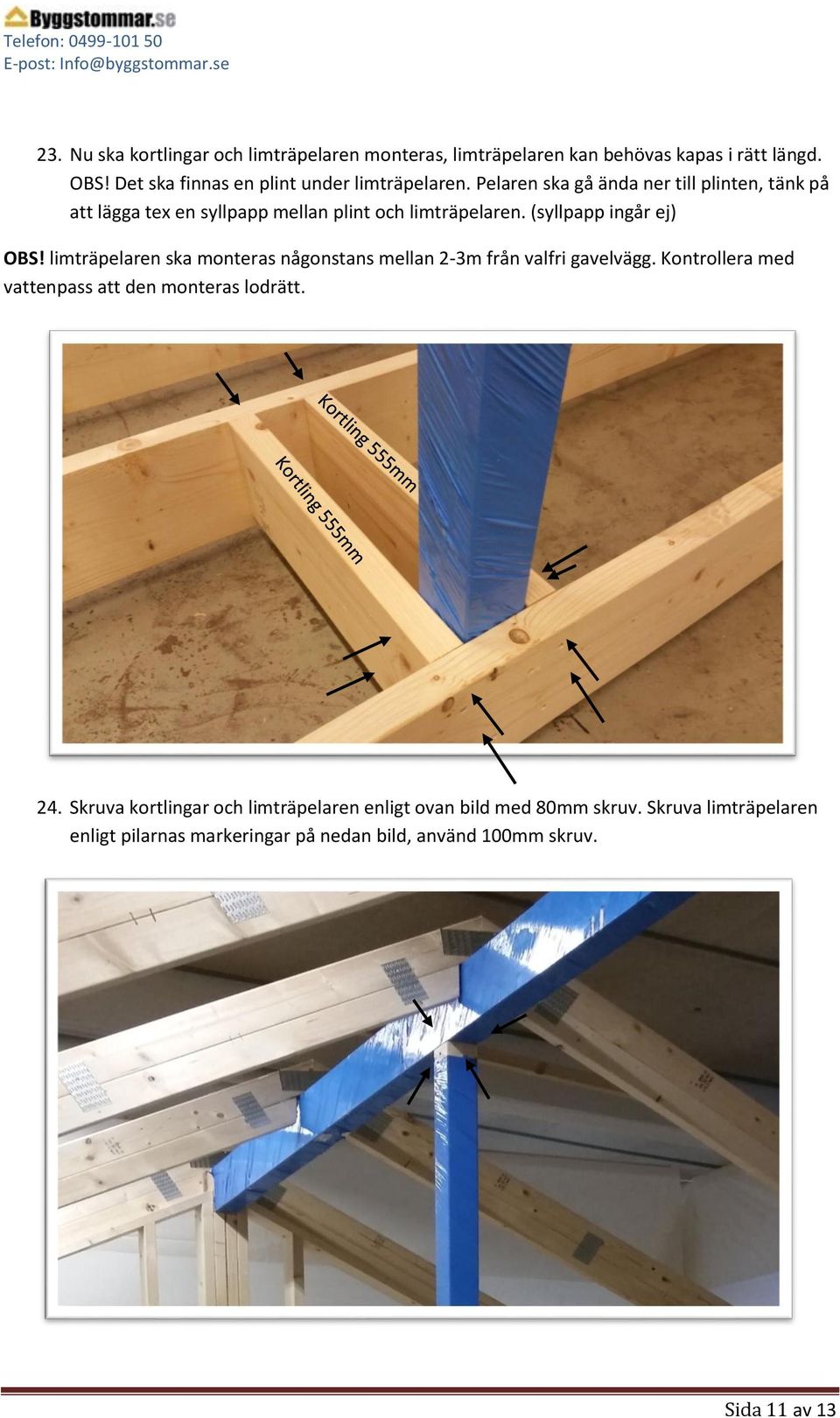

11 23. Nu ska kortlingar och limträpelaren monteras, limträpelaren kan behövas kapas i rätt längd. OBS! Det ska finnas en plint under limträpelaren. Pelaren ska gå ända ner till plinten, tänk på att lägga tex en syllpapp mellan plint och limträpelaren. (syllpapp ingår ej) OBS! limträpelaren ska monteras någonstans mellan 2-3m från valfri gavelvägg. Kontrollera med vattenpass att den monteras lodrätt. 24. Skruva kortlingar och limträpelaren enligt ovan bild med 80mm skruv. Skruva limträpelaren enligt pilarnas markeringar på nedan bild, använd 100mm skruv. Sida 11 av 13

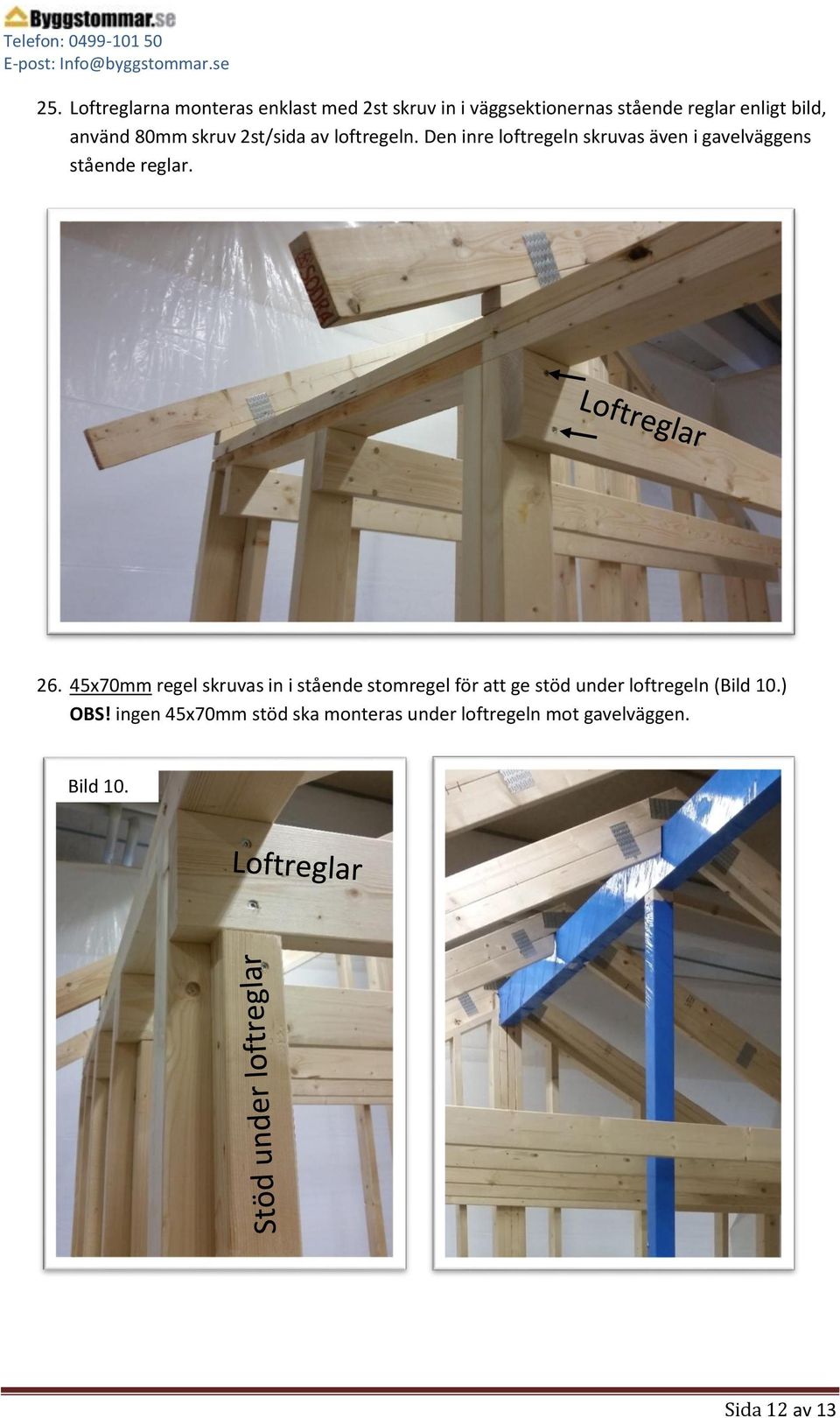

12 25. Loftreglarna monteras enklast med 2st skruv in i väggsektionernas stående reglar enligt bild, använd 80mm skruv 2st/sida av loftregeln. Den inre loftregeln skruvas även i gavelväggens stående reglar x70mm regel skruvas in i stående stomregel för att ge stöd under loftregeln (Bild 10.) OBS! ingen 45x70mm stöd ska monteras under loftregeln mot gavelväggen. Bild 10. Sida 12 av 13

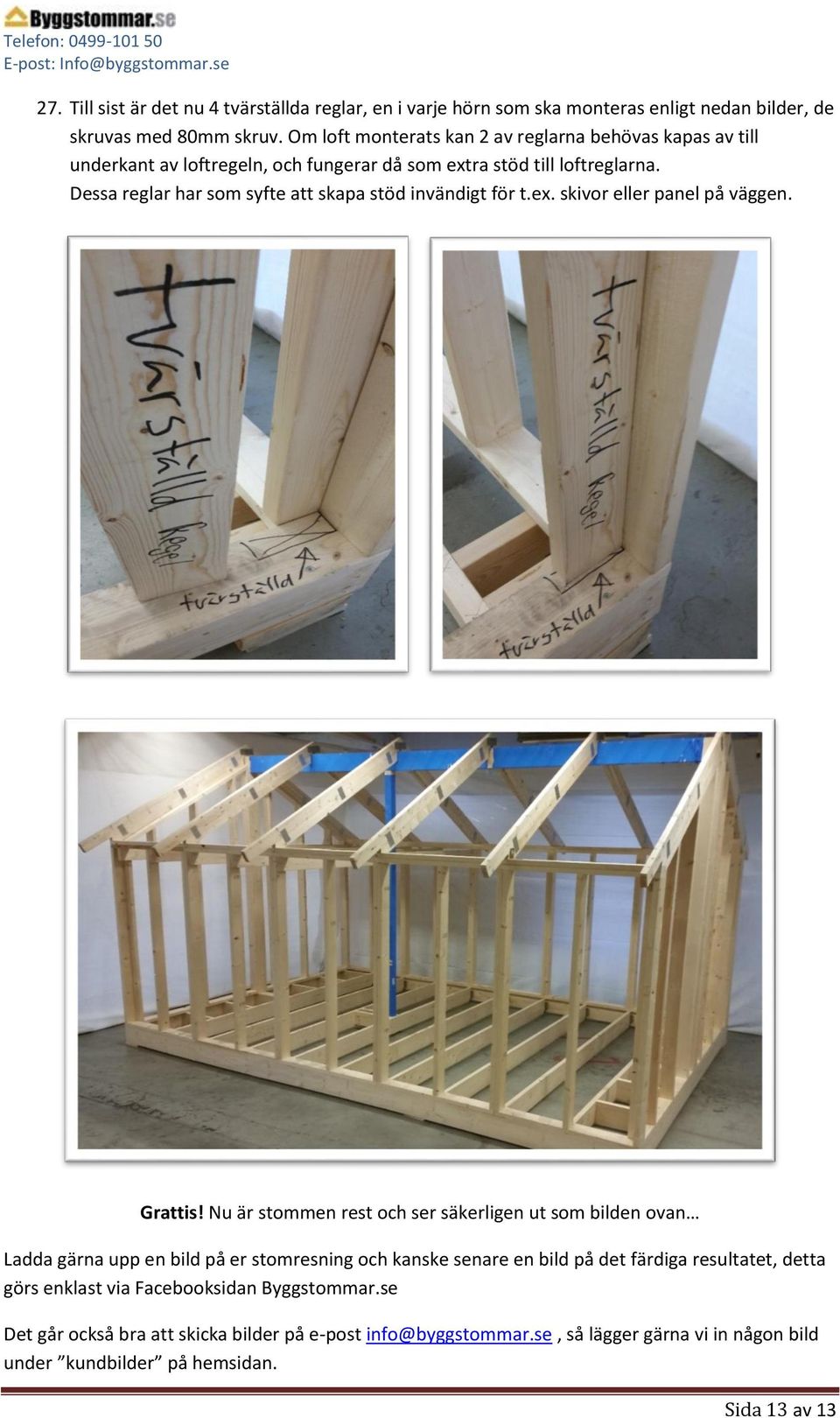

13 27. Till sist är det nu 4 tvärställda reglar, en i varje hörn som ska monteras enligt nedan bilder, de skruvas med 80mm skruv. Om loft monterats kan 2 av reglarna behövas kapas av till underkant av loftregeln, och fungerar då som extra stöd till loftreglarna. Dessa reglar har som syfte att skapa stöd invändigt för t.ex. skivor eller panel på väggen. Grattis! Nu är stommen rest och ser säkerligen ut som bilden ovan Ladda gärna upp en bild på er stomresning och kanske senare en bild på det färdiga resultatet, detta görs enklast via Facebooksidan Byggstommar.se Det går också bra att skicka bilder på e-post info@byggstommar.se, så lägger gärna vi in någon bild under kundbilder på hemsidan. Sida 13 av 13
