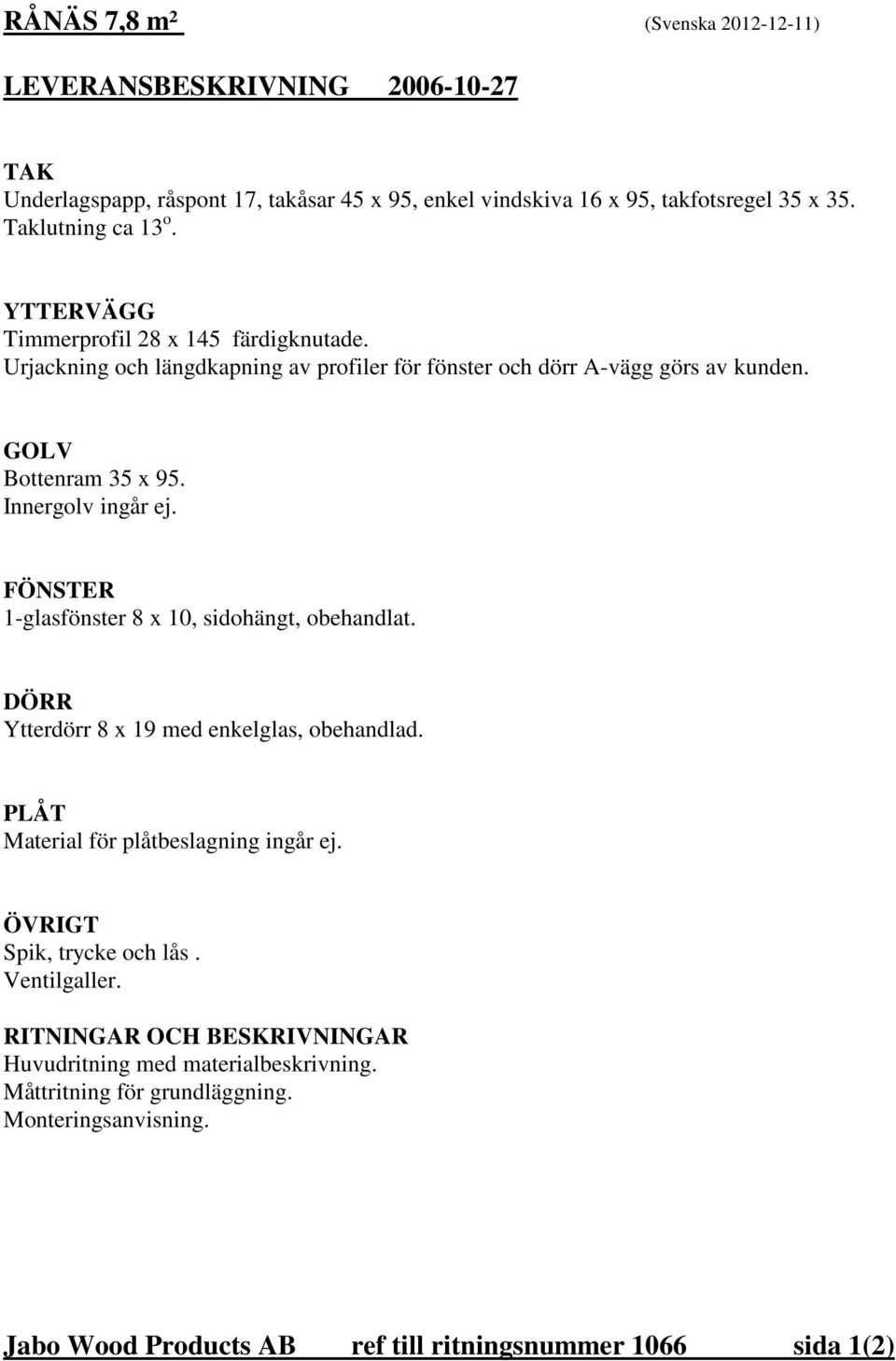

1 RÅNÄS 7,8 m² (Svenska ) LEVERANSBESKRIVNING TAK Underlagspapp, råspont 17, takåsar 45 x 95, enkel vindskiva 16 x 95, takfotsregel 35 x 35. Taklutning ca 13 o. YTTERVÄGG Timmerprofil 28 x 145 färdigknutade. Urjackning och längdkapning av profiler för fönster och dörr A-vägg görs av kunden. GOLV Bottenram 35 x 95. Innergolv ingår ej. FÖNSTER 1-glasfönster 8 x 10, sidohängt, obehandlat. DÖRR Ytterdörr 8 x 19 med enkelglas, obehandlad. PLÅT Material för plåtbeslagning ingår ej. ÖVRIGT Spik, trycke och lås. Ventilgaller. RITNINGAR OCH BESKRIVNINGAR Huvudritning med materialbeskrivning. Måttritning för grundläggning. Monteringsanvisning. Jabo Wood Products AB ref till ritningsnummer 1066 sida 1(2)

2 RÅNÄS 7,8 m 2 LEVERANSBESKRIVNING DIMENSIONSFÖRUTSÄTTNINGAR RÅNÄS 7,8 m 2 är ej dimensionerad enligt BKR. Takåsar m m är dimensionerade för snöbelastning och egenvikt genom praktisk tillämpning/fullskaleprov vid fabriken. Vid placering av RÅNÄS 7,8 m 2 inom område där högre krav betr. lastförutsättningar gäller, skall detta ovillkorligen framgå i beställning och leveransbeskrivning. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Illustrerad inredning ingår ej utan att vara speciellt angiven. Mineralullsisolering och plastfolie för tak, vägg och golv ingår ej i standardleveransen utan kan fås som tillval. TILLVAL Innergolv Jabo Wood Products AB ref till ritningsnummer 1066 sida 2(2)

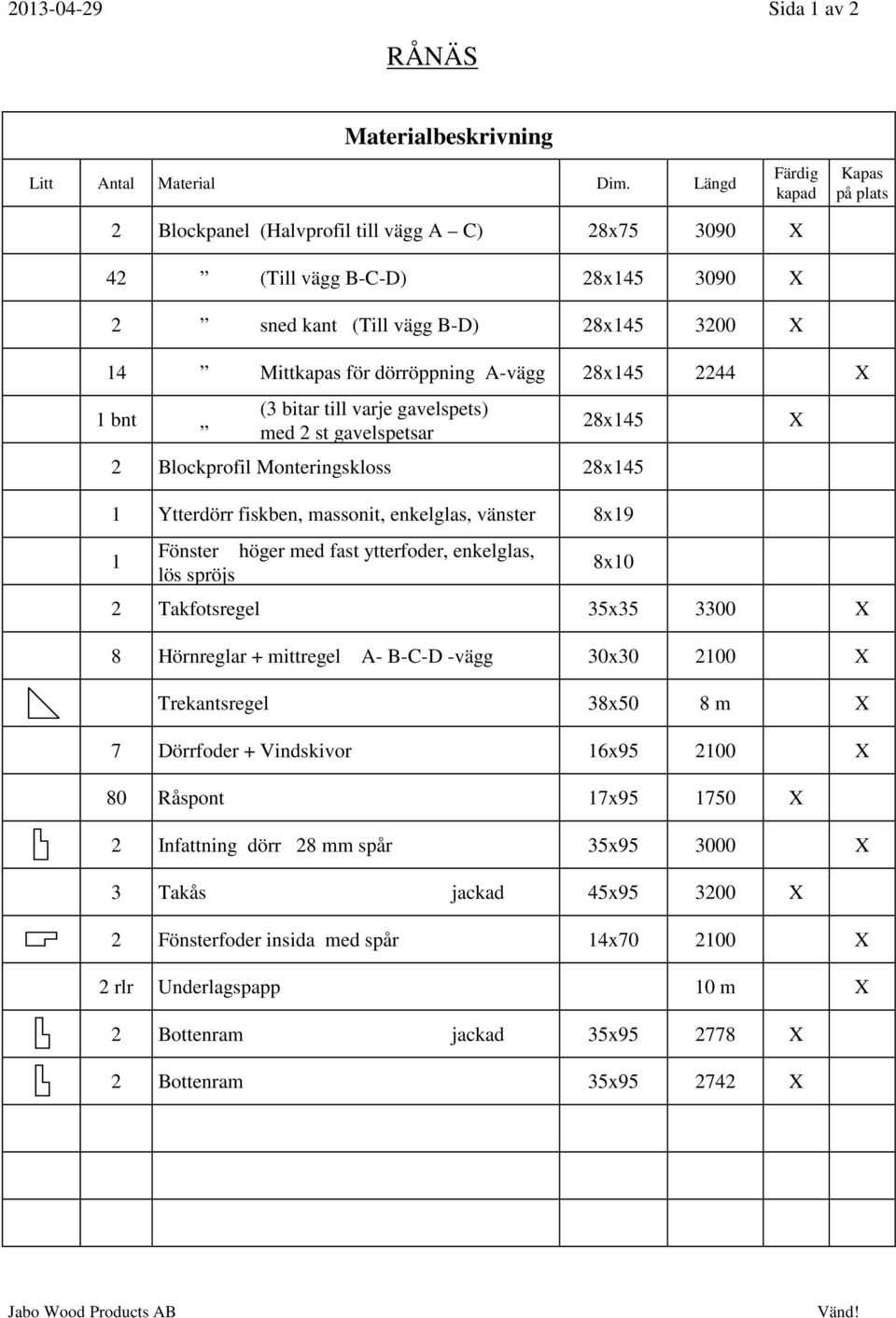

3 Sida 1 av 2 RÅNÄS Materialbeskrivning Litt Antal Material Dim. Längd Färdig kapad Kapas på plats 2 Blockpanel (Halvprofil till vägg A C) 28x X 42 (Till vägg B-C-D) 28x X 2 sned kant (Till vägg B-D) 28x X 14 Mittkapas för dörröppning A-vägg 28x X 1 bnt (3 bitar till varje gavelspets) med 2 st gavelspetsar 28x145 2 Blockprofil Monteringskloss 28x145 1 Ytterdörr fiskben, massonit, enkelglas, vänster 8x19 1 Fönster höger med fast ytterfoder, enkelglas, lös spröjs 8x10 2 Takfotsregel 35x X 8 Hörnreglar + mittregel A- B-C-D -vägg 30x X Trekantsregel 38x50 8 m X 7 Dörrfoder + Vindskivor 16x X 80 Råspont 17x X 2 Infattning dörr 28 mm spår 35x X 3 Takås jackad 45x X 2 Fönsterfoder insida med spår 14x X 2 rlr Underlagspapp 10 m X 2 Bottenram jackad 35x X 2 Bottenram 35x X X Jabo Wood Products AB Vänd!

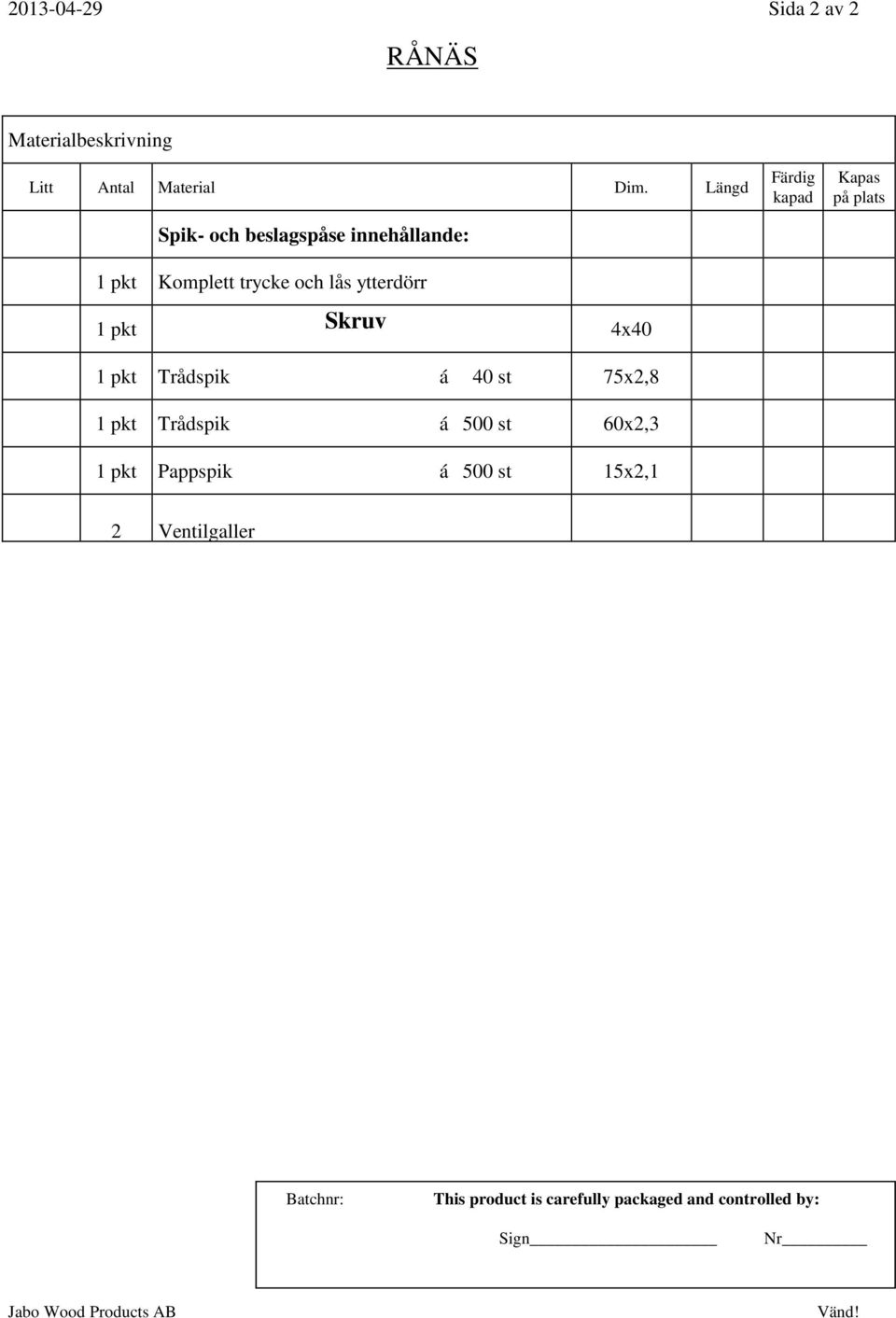

4 Sida 2 av 2 RÅNÄS Materialbeskrivning Litt Antal Material Dim. Längd Spik- och beslagspåse innehållande: 1 pkt Komplett trycke och lås ytterdörr 1 pkt Skruv 4x40 1 pkt Trådspik á 40 st 75x2,8 1 pkt Trådspik á 500 st 60x2,3 1 pkt Pappspik á 500 st 15x2,1 Färdig kapad Kapas på plats 2 Ventilgaller Batchnr: This product is carefully packaged and controlled by: Sign Nr Jabo Wood Products AB Vänd!

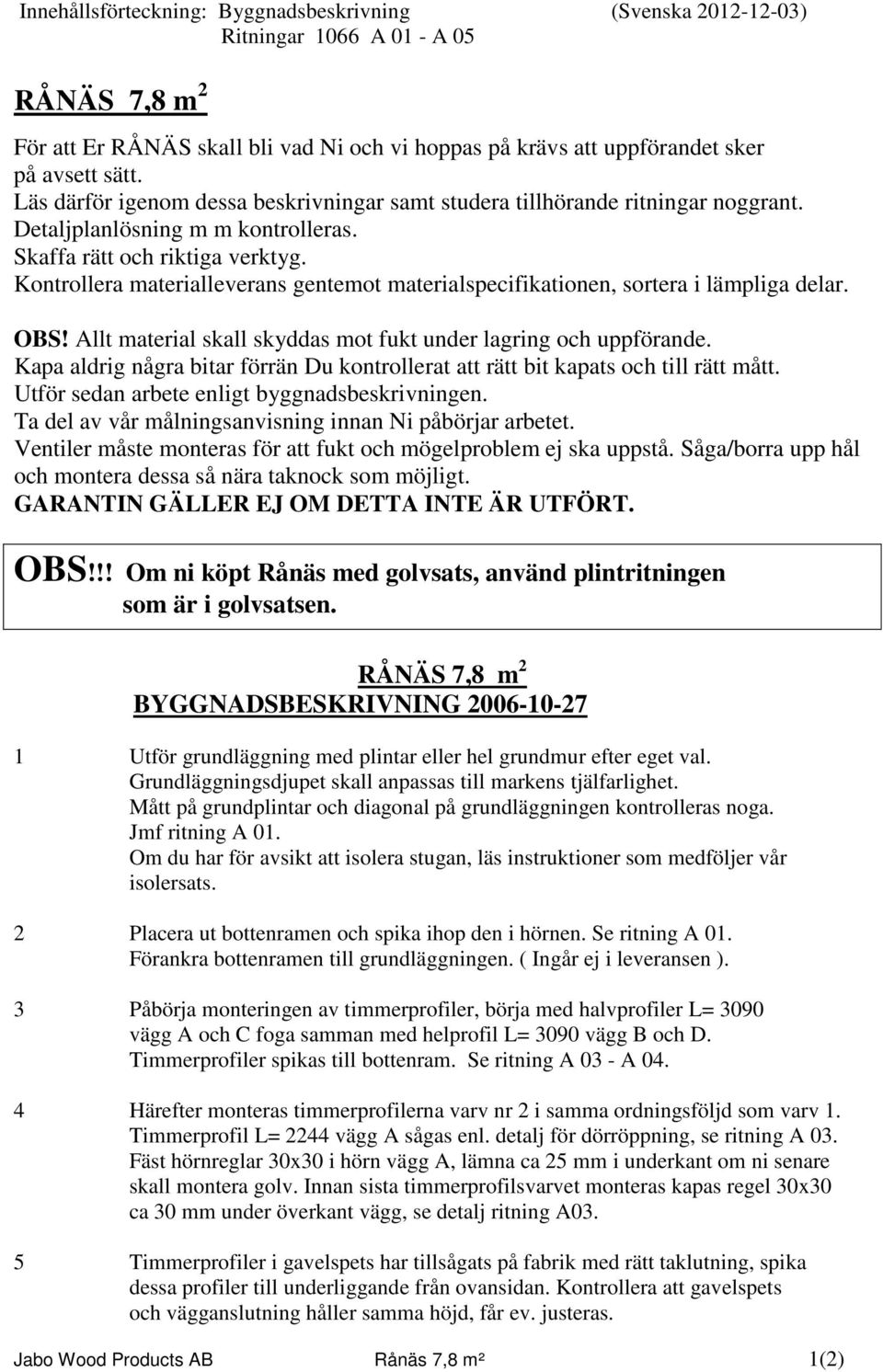

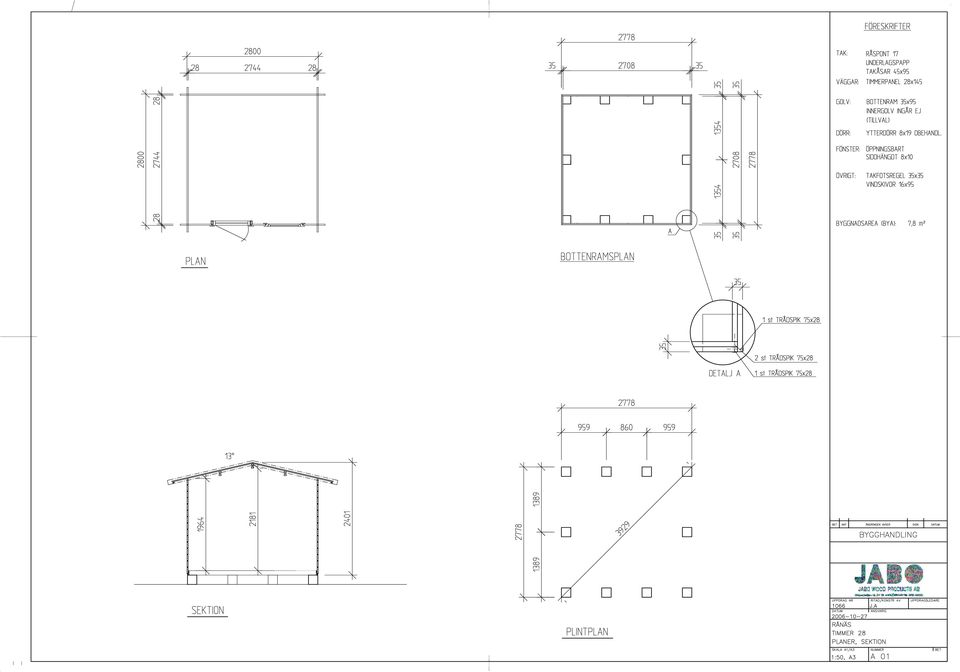

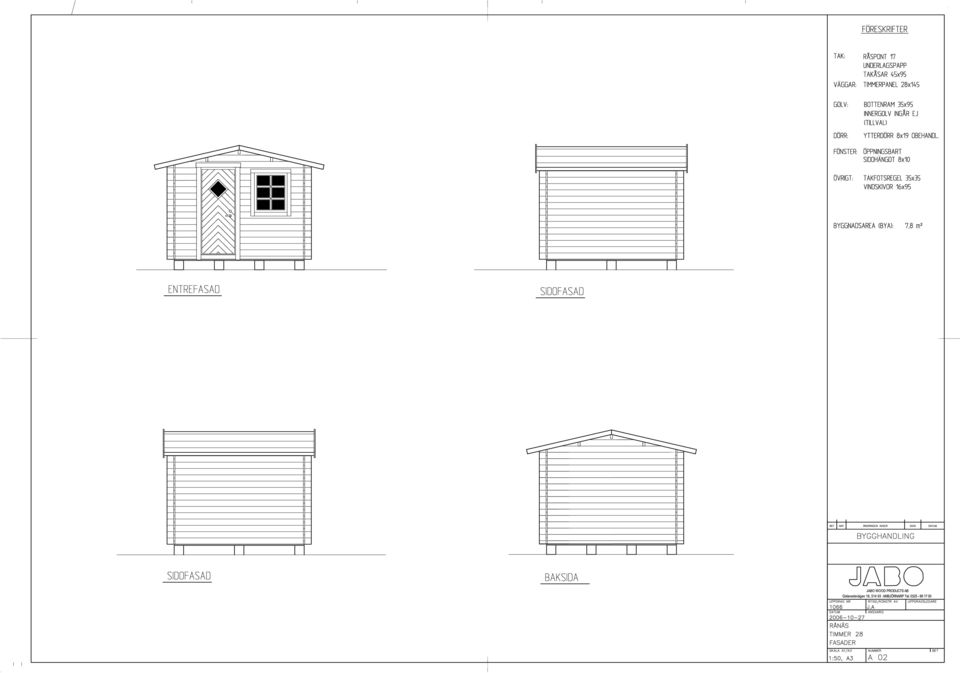

5 Innehållsförteckning: Byggnadsbeskrivning (Svenska ) Ritningar 1066 A 01 - A 05 RÅNÄS 7,8 m 2 För att Er RÅNÄS skall bli vad Ni och vi hoppas på krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning m m kontrolleras. Skaffa rätt och riktiga verktyg. Kontrollera materialleverans gentemot materialspecifikationen, sortera i lämpliga delar. OBS! Allt material skall skyddas mot fukt under lagring och uppförande. Kapa aldrig några bitar förrän Du kontrollerat att rätt bit kapats och till rätt mått. Utför sedan arbete enligt byggnadsbeskrivningen. Ta del av vår målningsanvisning innan Ni påbörjar arbetet. Ventiler måste monteras för att fukt och mögelproblem ej ska uppstå. Såga/borra upp hål och montera dessa så nära taknock som möjligt. GARANTIN GÄLLER EJ OM DETTA INTE ÄR UTFÖRT. OBS!!! Om ni köpt Rånäs med golvsats, använd plintritningen som är i golvsatsen. RÅNÄS 7,8 m 2 BYGGNADSBESKRIVNING Utför grundläggning med plintar eller hel grundmur efter eget val. Grundläggningsdjupet skall anpassas till markens tjälfarlighet. Mått på grundplintar och diagonal på grundläggningen kontrolleras noga. Jmf ritning A 01. Om du har för avsikt att isolera stugan, läs instruktioner som medföljer vår isolersats. 2 Placera ut bottenramen och spika ihop den i hörnen. Se ritning A 01. Förankra bottenramen till grundläggningen. ( Ingår ej i leveransen ). 3 Påbörja monteringen av timmerprofiler, börja med halvprofiler L= 3090 vägg A och C foga samman med helprofil L= 3090 vägg B och D. Timmerprofiler spikas till bottenram. Se ritning A 03 - A Härefter monteras timmerprofilerna varv nr 2 i samma ordningsföljd som varv 1. Timmerprofil L= 2244 vägg A sågas enl. detalj för dörröppning, se ritning A 03. Fäst hörnreglar 30x30 i hörn vägg A, lämna ca 25 mm i underkant om ni senare skall montera golv. Innan sista timmerprofilsvarvet monteras kapas regel 30x30 ca 30 mm under överkant vägg, se detalj ritning A03. 5 Timmerprofiler i gavelspets har tillsågats på fabrik med rätt taklutning, spika dessa profiler till underliggande från ovansidan. Kontrollera att gavelspets och vägganslutning håller samma höjd, får ev. justeras. Jabo Wood Products AB Rånäs 7,8 m² 1(2)

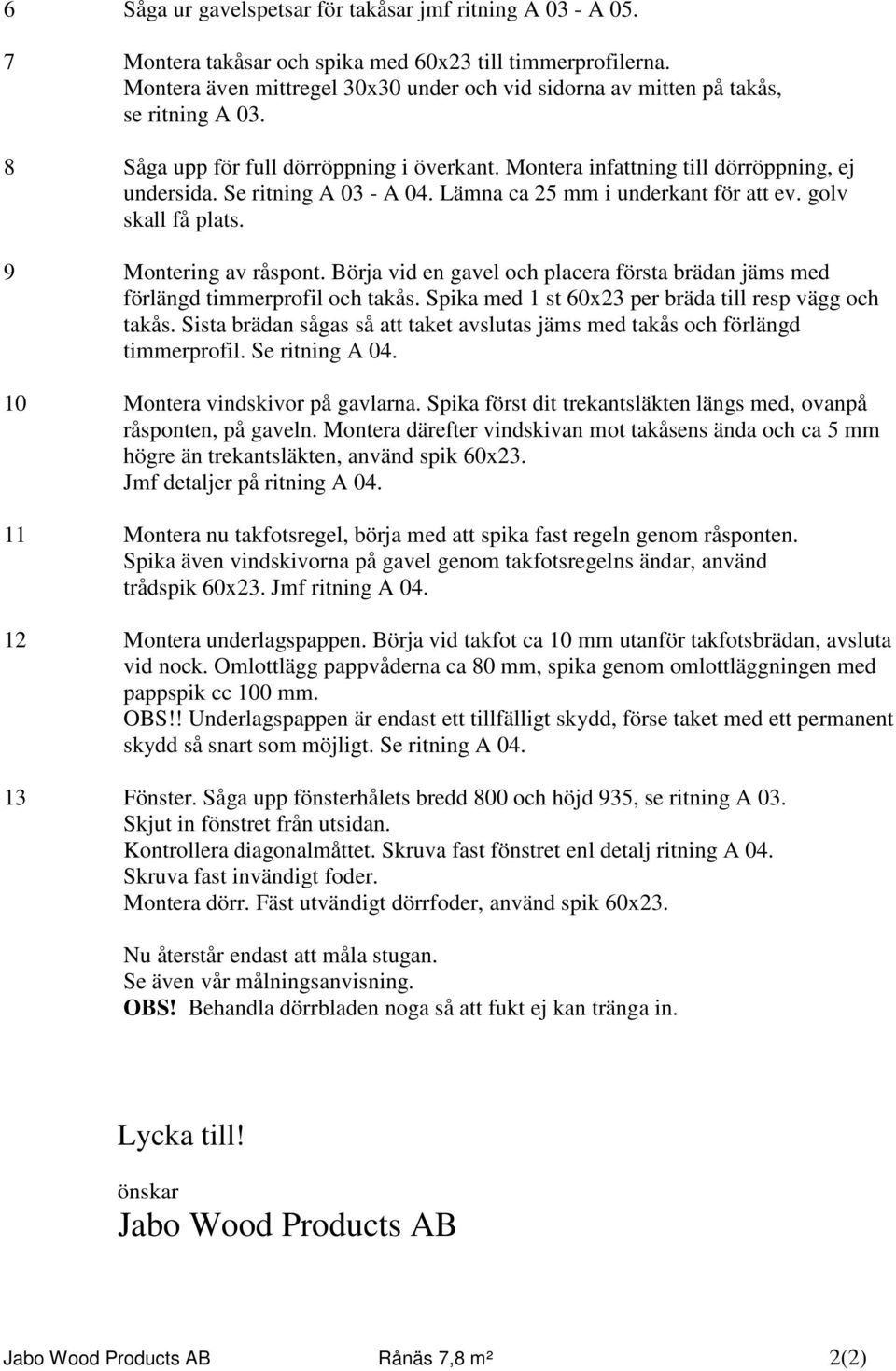

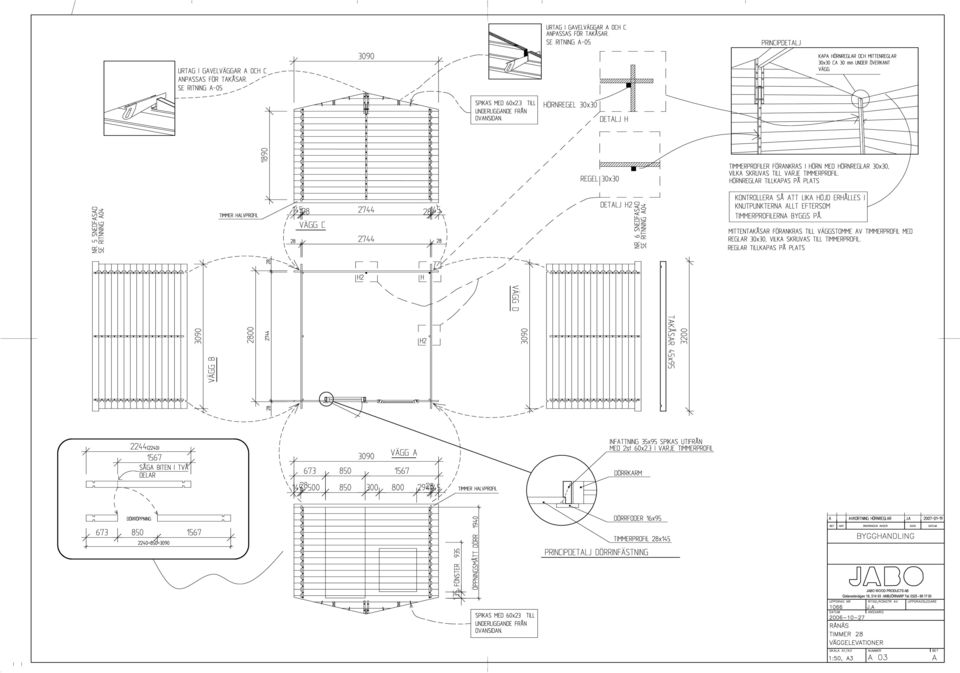

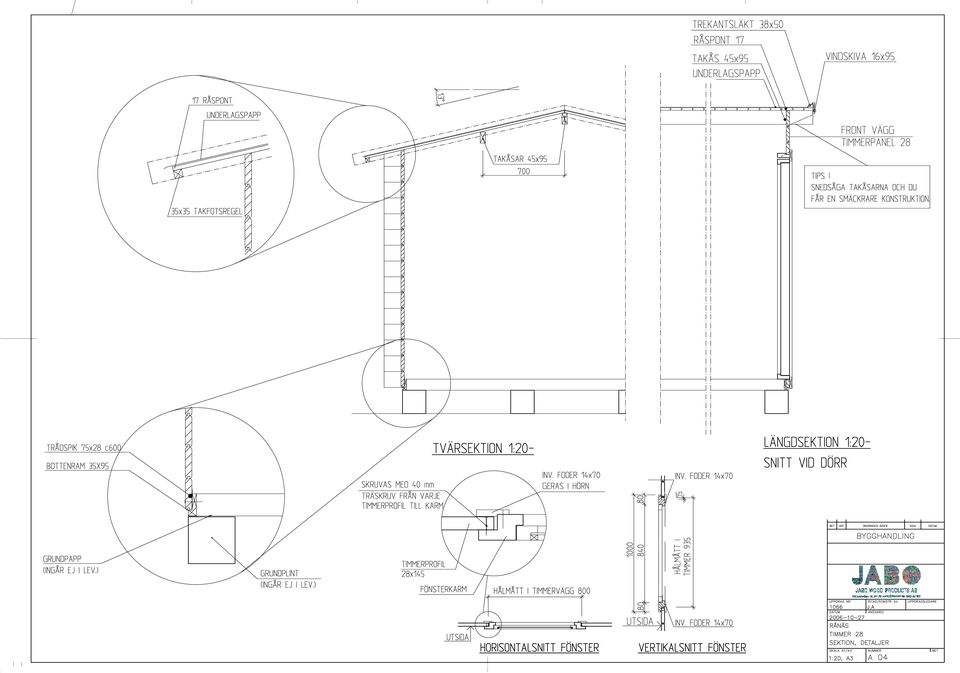

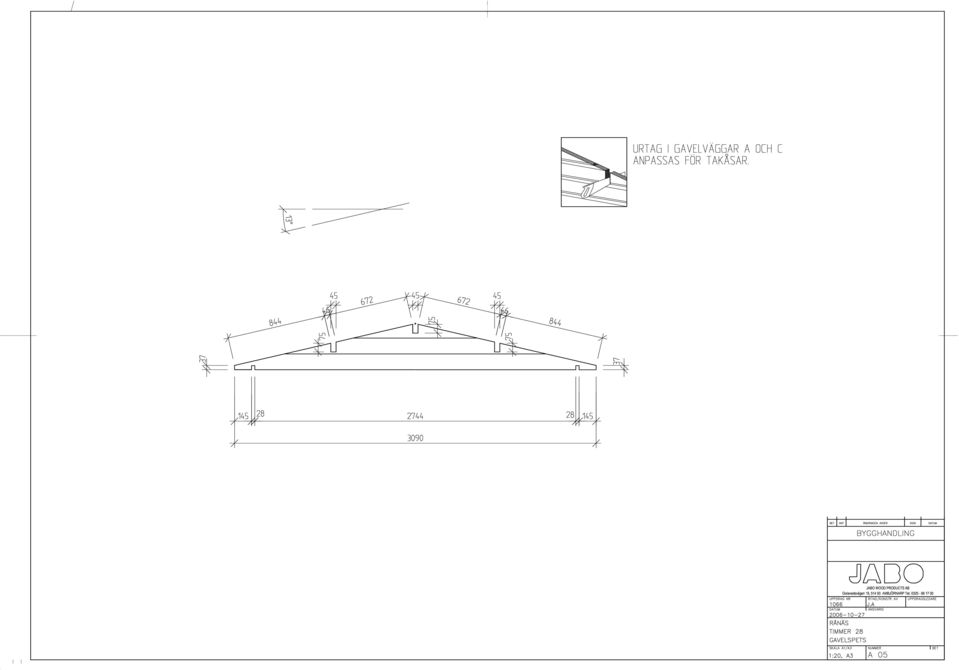

6 6 Såga ur gavelspetsar för takåsar jmf ritning A 03 - A Montera takåsar och spika med 60x23 till timmerprofilerna. Montera även mittregel 30x30 under och vid sidorna av mitten på takås, se ritning A Såga upp för full dörröppning i överkant. Montera infattning till dörröppning, ej undersida. Se ritning A 03 - A 04. Lämna ca 25 mm i underkant för att ev. golv skall få plats. 9 Montering av råspont. Börja vid en gavel och placera första brädan jäms med förlängd timmerprofil och takås. Spika med 1 st 60x23 per bräda till resp vägg och takås. Sista brädan sågas så att taket avslutas jäms med takås och förlängd timmerprofil. Se ritning A Montera vindskivor på gavlarna. Spika först dit trekantsläkten längs med, ovanpå råsponten, på gaveln. Montera därefter vindskivan mot takåsens ända och ca 5 mm högre än trekantsläkten, använd spik 60x23. Jmf detaljer på ritning A Montera nu takfotsregel, börja med att spika fast regeln genom råsponten. Spika även vindskivorna på gavel genom takfotsregelns ändar, använd trådspik 60x23. Jmf ritning A Montera underlagspappen. Börja vid takfot ca 10 mm utanför takfotsbrädan, avsluta vid nock. Omlottlägg pappvåderna ca 80 mm, spika genom omlottläggningen med pappspik cc 100 mm. OBS!! Underlagspappen är endast ett tillfälligt skydd, förse taket med ett permanent skydd så snart som möjligt. Se ritning A Fönster. Såga upp fönsterhålets bredd 800 och höjd 935, se ritning A 03. Skjut in fönstret från utsidan. Kontrollera diagonalmåttet. Skruva fast fönstret enl detalj ritning A 04. Skruva fast invändigt foder. Montera dörr. Fäst utvändigt dörrfoder, använd spik 60x23. Nu återstår endast att måla stugan. Se även vår målningsanvisning. OBS! Behandla dörrbladen noga så att fukt ej kan tränga in. Lycka till! önskar Jabo Wood Products AB Jabo Wood Products AB Rånäs 7,8 m² 2(2)
